Как укладывать теплый пол

Содержание

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Как укладывать теплый полСмотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

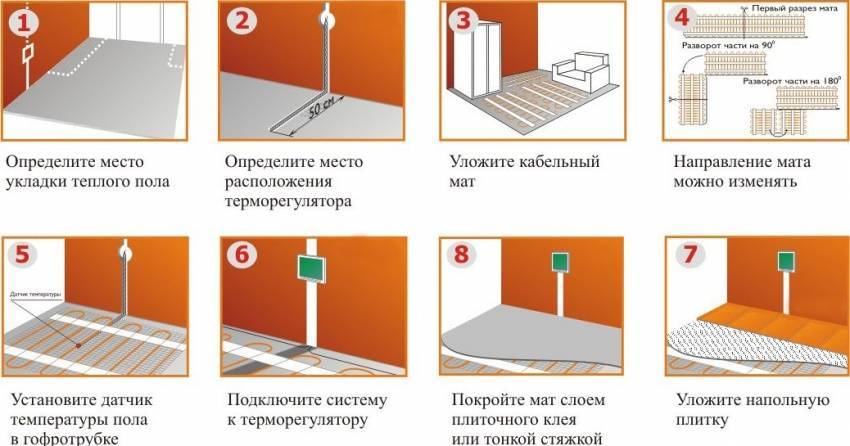

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Как укладывать теплый пол

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Как укладывать теплый пол

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Как укладывать теплый пол

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Как укладывать теплый пол

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Как сделать электрический теплый пол своими руками

В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.

Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

Как укладывать теплый пол

Последовательность установки системы теплого пола под плитку

Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.

Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.

Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

Как укладывать теплый пол

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:

  1. Проверить все места соединений и сгибов.
  2. Включить питание и провести проверку температуры.
  3. Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).

Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

Как укладывать теплый пол

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы

Особенности

Водяной пол устанавливается не во всех помещениях из-за специфических особенностей к процессу монтажа и эксплуатации. Среди них, наиболее значимыми являются:

Установка возможна не в каждой квартире, так как температуру такого пола регулировать крайне затруднительно. При подключении к центральному отоплению владелец целиком и полностью полагается на коммунальные службы. А вот если устанавливать свой собственный котел – понадобится дополнительное место. А позволить себе это может не каждый.
Монтаж “мокрым” способом должен быть на надежную поверхность. Причина такого требования – большой вес стяжки.
Подъем уровня пола в среднем на десять сантиметров после завершения работ

Потому это нужно учесть при ремонте, так как мебель “под потолок” может не встать в комнату.
Большое внимание нужно уделить половому покрытию. Температуру водяного пола регулировать сложнее

А при том, что некоторые покрытия нельзя нагревать до большой температуры, могут возникнуть определенные проблемы. Целесообразно выбирать половое покрытие со специальной маркировкой, указывающей на возможность работы с теплым полом.

Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

Расчет с помощью программы

В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:

  1. Каковы требования к материалам для такой системы отопления.
  2. Сколько нагревательных контуров должно быть установлено.
  3. Какое количество труб нужно для рекомендуемой мощности обогрева.

Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:

  1. При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
  2. При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.
Популярные статьи  Размеры угловых душевых кабин

Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.

В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:

Расстояние Труб на квадратный метр
15 см 5,8 м
12,5 см 6,8 м
10 см 8,8 м

Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.

Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):

Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб

Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры

Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.

Расчет системы напольного отопления в интернете

Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.

Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.

Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Монтаж теплого водяного пола своими руками

Самостоятельный монтаж теплого пола подразумевает укладку труб, их подключение и укладку покрытия.

Укладка труб

При укладке теплого водяного пола под плитку расстояние между трубами пола сокращайте до 10 см ближе к стенам, в центре увеличивайте до 20-30 см. Чем ближе петли друг к другу, тем теплее поверхность. Изгибайте трубы так, чтобы избежать заломов. Диаметр изгиба — не меньше 8 диаметров трубы. При использовании трубы диаметром 15 мм радиус изгиба не меньше 6 см (диаметр 12 см). Используйте схему, при которой входная и выходная труба находятся на расстоянии 10 см и закручены улиткой. Такая схема легка в укладке и обеспечивает равномерный обогрев.

Популярные статьи  Камин в квартире без дымохода

Видео — монтаж труб водяного теплого пола:

Сделайте выступающие концы труб длинной 20-30 см. Это облегчит подключение к коллекторам.

Подключение труб к котлу

Для подключения используйте коллекторы из трубы диаметром 20-30 мм. Если котел имеет встроенный циркуляционный насос, то установка дополнительного не нужна. Если водонагревательный агрегат рассчитан на работу с системой естественной циркуляции теплоносителя, установите отопительный насос. Заполните ее водой под давлением в два раза больше рабочего (3-5 атмосфер). Проверьте все стыки на утечку. Смонтируйте элементы управления – вентили, датчики температуры как указано на схеме в инструкции.

Подключение кабеля или мата теплого пола к системе управления

Благодаря терморегулятору мощность, подаваемая на нагревательные элементы каждой комнаты, различна. Полы подключаются к терморегулятору своей комнаты, который присоединяется к электросети. При подключении соблюдайте требования, прописанные в инструкции к нагревателям и регулятору. Не пытайтесь импровизировать или улучшать работу системы самостоятельно.

Стяжка + наклеиваемые элементы

Уложив ленточный нагреватель, кабель или трубу, положите поверх них армирующую сетку из стальной или стеклопластиковой арматуры диаметром 8-12 мм. Установите по уровню маяки. Для них используйте алюминиевые или деревянные рейки и профили. Закрепляйте маяки с помощью густого гипса. Дождавшись высыхания гипса, проверьте уровень маяков. Толщина стяжки 3-5 см.

Видео — как сделать стяжку водяного теплого пола:

Перед заливкой бетона прогрейте нагревательные элементы теплого пола и не выключайте их в течение 10 часов. Это необходимо для того, чтобы бетон не порвало во время работы пола.

Время застывания стяжки – 25-28 дней. После застывания наклейте плитку. Теплый водяной пол под плитку предпочтительней укладки под паркет, ламинат или массив. Клей для них размягчается под действием высоких температур и выделяет ядовитые вещества. Исключение составляет плавающий пол, собираемый без клея.

Стяжка + наливной пол

Фанера + наклеиваемые элементы

Такая комбинация применяется при использовании отопительных матов и укладке на них паркета, ламината или массивной доски.

Раскроите фанеру так, чтобы зазоры между соседними листами не превышали 2 мм. С помощью саморезов прикрепите фанеру к направляющим. Прошлифуйте фанеру с помощью шлифовальной машинки или вручную, с помощью наждачной бумаги. Пропылесосьте и настелите покрытие, закрепив клеем или строительным степлером.

Система теплый пол по эффективности и экономичности на 30-40 процентов превосходит традиционные электрические и водяные конвекционные системы отопления. Монтаж такой системы сложней и стоимость оборудования и материалов выше, чем традиционных.

Ошибки в монтаже выводят из строя нагревательные элементы и приводят к аварии, пожару и травмам.

Технология монтажа теплых полов имеет много нюансов, несоблюдение которых ухудшит работу. Если вы непрофессиональный строитель, не разбирающийся в заливке бетона, настилке полов и монтаже водяного и электрического оборудования, обратитесь к профессионалам.

Видео — 15 ошибок, которые часто допускают при монтаже теплого водяного пола:

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.

Выбирая создание напольного обогрева с помощью водяного теплого пола, необходимо особенное внимание уделить подбору подходящих труб. Именно трубы считаются самым главным элементом системы

С учетом этого существует ряд обязательных критериев надежности и эффективности.

Соблюдение всех требований является критически важным моментом, поскольку трубы в дальнейшем будут спрятаны в бетон, и выполнить их замену в случае поломки или дефекта будет крайне трудно. Итак, разберем основные критерии выбора.

Механическая прочность

Трубы для напольного отопления должны иметь высокую прочность и стойкость к износу. Показатель прочности при этом должен быть достаточным для того, чтобы выстоять перед внутренним давлением воды, массой бетонного раствора и химическими факторами в плане коррозии и пр. Обычно уровень давления в системе отопления составляет не более двух атмосфер, но труба должна быть готова к шести атмосферам. Такое значение позволит изделию устоять перед серьезными нагрузками.

Химическая нейтральность

Данный критерий подразумевает устойчивость материала труб к любым воздействиям химических факторов в виде коррозии, окисления, агрессивной среды, высокой жесткости воды, а также к действию элементов теплового носителя.

Оборудование для водяного тёплого пола

Устойчивость к температурным воздействиям

Стойкость к перепадам температур и сильному нагреванию – это важное требование, поскольку трубы будут проводить теплоноситель, нагреваемый до высоких температур. Рекомендуется подбирать материал, который выдерживает показатель от 90 градусов и более

В этом случае нужно учитывать такой фактор, как непрерывность температурного влияния на материал труб. Многие вещества, которые не устойчивы к подобным воздействиям, через определенное время разрушаются, а этого допустить нельзя.

Достаточная длина трубы

Важно, чтобы протяженность каждого отрезка трубы отвечала длине отдельного контура. Это основной фактор, по которому в данных системах отопления практически не применяются стальные трубы, даже из нержавеющего металла

Любые состыковки в системе труб ослабляют ее, снижая прочность и химическую стойкость. В то же время может нарушиться внутренняя гладкость труб. В итоге уменьшается проходимость всей системы и повышаются потери тепла.

Требования к трубам для теплого водяного пола

Взаимозаменяемость, соответствие принятым стандартам

Эксперты рекомендуют отдавать предпочтение изделиям от известных производителей, которых на рынке предостаточно. Нужно понимать, что приобретение дешевых неизвестных труб может в дальнейшем стать причиной проблем с поиском подходящей арматуры, которую невозможно будет чем-то заменить.

Наличие антидиффузного слоя

Не менее важным аспектом выбора является такое явление, как диффузия под действием кислорода. В строительных нормах указано, что такие трубопроводы для теплого пола должны иметь специальный слой – барьер, который предупреждает попадание воздуха в систему отопления.

Однако есть мнение, будто даже в закрытой системе в любом случае появляется кислород

Поэтому особенно важно позаботиться о его устранении. Для этого рекомендуется установка деаэраторов, отводящих воздух

Также нужно использовать гигроскопические присадки – сульфат натрия и гидразин, но их концентрацию придется держать под контролем.

Качество материалов и комплектующих

Необходимо отдавать предпочтение комплектующим и материалам высокого качества от известных изготовителей. Все изделия должны сопровождаться сертификацией и положительными отзывами пользователей. Безусловно, трудно застраховаться от подделок. Однако именитая европейская марка всегда будет более надежной, чем неизвестный китайский бренд.

Популярные статьи  Радиаторы Радена технические характеристики и отзывы

Труба для теплого пола

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

Как укладывать теплый пол

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

Как укладывать теплый пол

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Как укладывать теплый пол

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

  • минимальное расстояние от стены до кабеля 7-10 см;
  • расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
  • витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Виды укладки труб теплого пола

Существует несколько основных способов укладки теплого водяного пола. Самая простая схема укладки труб для водяного теплого пола – «улитка», позволяет выполнить самостоятельный монтаж, без привлечения специалистов. Низкая теплоотдача и эффективность способа «улитка» несколько снижает его популярность.

Также существует разновидность укладки – «змейка». Осуществить правильный монтаж змейкой достаточно проблематично и требует определенных профессиональных навыков. Но с помощью варианта укладки змейкой, удается сократить затраты на отопление.

Каждый из способов монтажа имеет следующие преимущества и недостатки.

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды лежит обратка, в которой температура существенно ниже. Правильно проложить трубы пола улиткой достаточно просто.

Единственным недостатком метода является появление холодных зон при большом шаге укладки, что необходимо учитывать при необходимости рассчитать трубу. Оптимальным будет решение сделать шаг не более 10 см.

Змейка

Монтаж может быть выполнен обычной или двойной укладкой трубопровода. Правильная укладка труб для водяного теплого пола змейкой позволяет избежать появления холодных зон или неравномерного нагрева воздуха. Чтобы облегчить процесс монтажа, существуют специальные маты для крепления труб. Следуя инструкции по укладке, можно самостоятельно смонтировать систему отопления.

Чтобы разложить трубу змейкой, используют специальные фиксирующие элементы

Крайне важно, чтобы контур не был зафиксирован намертво. Труба под воздействием горячей воды будет расширяться и сужаться

Важно избежать деформации водяного контура после монтажа.

При выборе метода укладки, следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента. Правильно подключить систему водяного отопления можно только строго соблюдая рекомендации и этапы монтажа, указанные производителем.

Монтаж труб теплого пола

После высыхания слоя основной стяжки, можно приступать к процессу, определяющему то, как правильно укладывать теплый пол. Для этого сначала на стяжке располагают фольгированный отражающий слой на основе из вспененного полиэтилена. Далее приступают к укладке водяного контура – используют металлопластиковые или полиэтиленовые трубы наружным сечением 16 или 20 мм.

Не стоит забывать о фольгированном отражателе перед тем, как правильно положить теплый пол, поскольку он обеспечит направление движения тепловых волн вверх, то есть внутрь помещения. В противном случае тепловые волны будут распространяться по всем направлениям и будут наблюдаться значительные теплопотери.

Чтобы разместить нагревательный контур по поверхности стяжки нередко используют специальные планки или маты, содержащие держатели для 16 или 20-миллиметровых труб. Расстояние между отдельными держателями составляет по желанию 10 или 20 см. В качестве альтернативы можно использовать пластиковые крепления, однако под них нужно произвести предварительную разметку на стяжке.

Как укладывать теплый пол

Металлопластиковые трубы при укладке на пол неминуемо придется изгибать, что может привести к поломке контура, если изгиб слишком сильный. Чтобы предотвратить такие проблемы, профессионалы рекомендуют использовать стальные пружины длиной 20-25 см и внутренним сечением, превышающим наружный диаметр трубы на 2 мм. Пружина не позволяет стенкам труб лопнуть, поскольку равномерно сдерживает их по всей поверхности. Постепенно продевая пружину на места сгибов, добиваются безопасного формирования нужных очертаний контура.

Чтобы обеспечить равномерный прогрев пола, не стоит делать верхнюю цементную стяжку слишком тонкой, иначе перепады будут ощущаться при ходьбе по полу.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как укладывать теплый пол
Портал для камина из гипсокартона
