Производительность погружного насоса

Для расчета производительности насоса для скважины необходимо знать величину расхода. Этот показатель складывается из расхода жидкости в нескольких сантехнических приборах, используемых одновременно. Для удобства вычислений данные сведены в таблицу:

Расчет производится с поправочным коэффициентом 0,6-0,8, так как вероятность одновременного включения всех потребителей не превышает 60-80% соответственно. В нормативах СНиП присутствуют таблицы, облегчающие расчеты в нестандартных ситуациях (например, проживание семьи из двух человек в двухэтажном особняке с санузлами на каждом этаже). В них заложены значения, основанные на реальном эксплуатационном опыте. Например, если при сложении суммарного расхода по имеющимся сантехническим приборам получается 1 л/с, то в таблице этому значению соответствует реальное потребление 0,55 л/с. Для расчетного расхода 5 л/с, 10 л/с, 15 л/с практические значения составят 1,27 л/с, 1,78 л/с, 2,17 л/с соответственно.

Таким образом, добавляется поправочный коэффициент 3,6. В любом случае дебит насоса должен превышать потребность семьи в воде.

Количество скоростей циркуляционного насоса

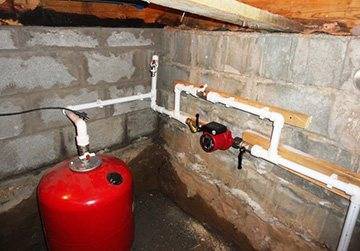

Формула расчета насоса для системы отопления
Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Для смены режима на корпусе насоса имеется специальный переключатель. Ручные модели советуется выставлять на максимальный режим мощности и убавлять его в случае необходимости. В автоматических приборах нужно просто снять регулятор с блокировки.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

Виды радиаторов

Самыми популярными среди общего количества конвекторов считаются три типа:

  • Алюминиевый радиатор;
  • Чугунная батарея;
  • Биметаллический радиатор.

Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления, таблица и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.

Тип конвектора

Средний объем воды литр/секция

Алюминиевый

Старый чугунный

Новый чугунный

Формула расчета насоса для системы отопления

Биметаллический

Алюминиевый

Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды

Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены

Чугунный

Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.

Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.

Биметаллический

Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.

Возможные изменения

Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.

Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.

Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.

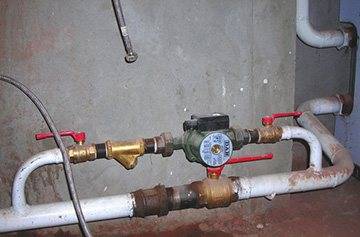

Формула расчета насоса для системы отопления

Циркуляционный насос выбирается по двум основным характеристикам:

G* — расходу, выраженному в м 3 /час;

H — напору, выраженному в м.

*Для записи расхода теплоносителя производители насосного оборудования пользуются буквой Q. Производители запорной арматуры, например, Данфосс для расчета расхода пользуется буквой G. В отечественной практике также используется эта буква. Поэтому в рамках объяснений этой статьи мы также будем пользоваться буквой G, Но в других статьях, подойдя непосредственно к разбору графика работы насоса, для расхода мы все же будем использовать букву Q.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.
Популярные статьи  Радиаторы Радена технические характеристики и отзывы

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2) Производительность (м3/час) Марки
80 – 240 От 0,5 до 2,5 25 – 40
100 – 265 Та же 32 – 40
140 – 270 От 0,5 до 2,7 25 – 60
165 – 310 Та же 32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Расчет параметров циркуляционного насоса

Добрый день вам, мой уважаемый читатель! Этот пост моего блога я решил посвятить расчету необходимых параметров циркуляционного насоса. Для тех, кто не в курсе, напомню, что он необходим для поддержания движения жидкости (теплоносителя) внутри системы отопления.

В подавляющем большинстве современных частных домов система отопления не может быть реализована без насоса из-за большой протяженности трубопроводов и их малых диаметров. А системы с естественной циркуляцией (гравитационные) стали экзотикой и применяются разве что для маленьких деревенских домов. Итак, перейдем непосредственно к делу и выясним, что нам нужно будет посчитать.

Расчет расхода циркуляционного насоса

Система отопления с циркуляционным насосом.

Расход — количество теплоносителя, перемещаемое циркуляционным  насосом за промежуток времени. Измеряется этот параметр в м³/час или в кг/час. Казалось бы, а зачем его знать и рассчитывать? Все дело в том, что теплоноситель имеет ограниченную теплоемкость и для передачи необходимого количества теплоты через отопительные приборы должен проходить определенный объем теплоносителя. Ниже приведена формула, показывающая данную связь:

L = Q/ρC(t1-t2);  где L — это расход, Q — необходимая тепловая мощность системы, ρ — плотность жидкости, а C — ее теплоемкость, t1-t2 — разность температур подающей и обратной трубы котла.

Если в качестве теплоносителя используется вода, то формула упрощается:

G = 0.86Q/(t1-t2); где G — это массовый расход воды, измеряемый в кг/час.

С расходом связан еще один параметр — диаметр резьбы на гайках. Для самых распространенных насосов с мокрым ротором есть два ее варианта: 1 дюйм (DN 25) и 1¼ дюйма (DN 32). Учтите этот момент при проектировании, чтобы избежать при монтаже ненужных переделок.

Гайки для циркуляционного насоса.

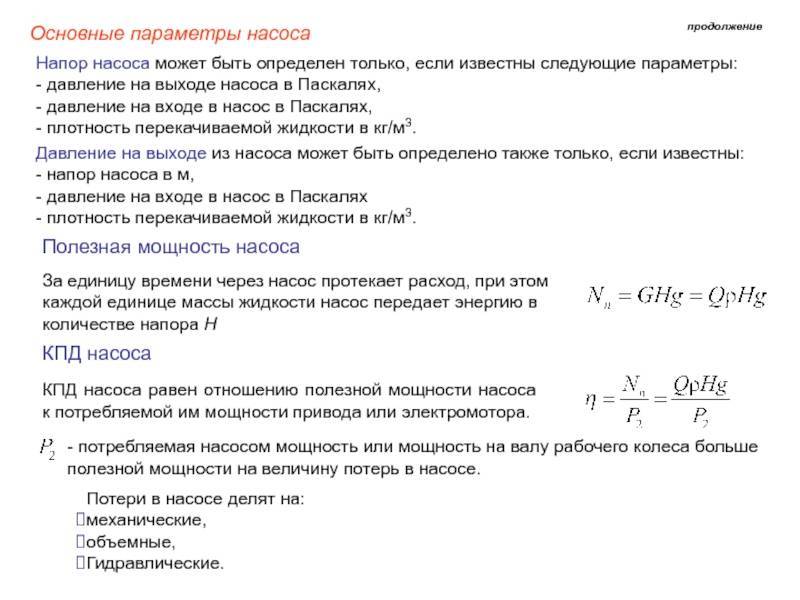

Расчет необходимого напора циркуляционного насоса

Напор — это высота, на которую циркуляционный насос теоретически сможет поднять жидкость (единица измерения метр водяного столба). По сути, паспортное значение напора -это предел, при котором насос перестает обеспечивать движение теплоносителя (расход становится равным нулю). Для упрощенного расчета необходимого напора циркуляционного насоса можно воспользоваться формулой:

H=k*Δpср; где k — количество этажей дома, Δpср — усредненное значение напора, приближенно равное 0,9 метра.

Для точного расчета вам понадобится ознакомиться с методикой расчета гидравлических потерь, которая изложена в другой статье.

Популярные статьи  Как положить кафель на пол своими руками (видео)

Определение рабочей точки насоса.

На рисунке изображены две пересекающиеся характеристики, одна из которых показывает изменение напора циркуляционного насоса от его расхода (красная), а вторая показывает насколько быстро растет гидравлическое сопротивление системы отопления при увеличении расхода жидкости через нее. Выбрать насос нужно так, чтобы рассчитанные выше параметры соответствовали значениям в рабочей точке или были чуть больше. В случае значительного отклонения в большую или меньшую сторону вы получите или кавитационный шум, или плохую циркуляцию.

Подбор циркуляционного насоса для водяного теплого пола

Для работы водяного теплого пола тоже необходим циркуляционный насос, который устанавливается в группе автономной циркуляции (ее еще называют смесительным узлом). Его параметры выбираются так, чтобы в его рабочей точке обеспечивался напор, необходимый для преодоления гидравлического сопротивления контуров пола, смесительного клапана и всех остальных частей системы.

С расходом все то же самое — он должен обеспечивать передачу нужного количества тепловой энергии от пола. В большинстве случаев водяные теплые полы используют вместе с радиаторами или конвекторами, поэтому это количество не обязательно должно перекрывать тепловые потери помещения.

Предлагаю вам посмотреть на следующем видео, как на практике подбирается циркуляционный насос для теплых полов:

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали
Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни.
Обратите внимание, на какое давление в системе рассчитан прибор

Хотя, как правило, с этим не возникает трудностей (10 атм
– хороший показатель).
Устанавливать насос лучше там, где температура минимальная – перед входом в котёл.
На входе важно установить фильтр.
Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность). Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Особенности подбора циркуляционного насоса

Подбирается насос по двум критериям:

  1. Количеству перекаченной жидкости, выраженной в метрах кубических за час (м³/ч).
  2. Напору, выраженному в метрах (м).

С напором, все более или менее понятно,- это высота, на которую должна быть поднята жидкость и измеряется с самой низкой до самой высокой точки или до следующего насоса, в том случае, если в проекте, он предусмотрен не один.

Объем расширительного бака

Всем известно, что жидкость при нагревании имеет свойство увеличиваться в объеме. Чтобы отопительная система не была похожа на бомбу и не текла по всем швам, существует расширительный бак, в который собирается вытесненная вода из системы.

Какого объема следует приобрести или изготовить бак?

Все просто, зная физические характеристики воды.

Рассчитанный объем теплоносителя в системе умножаем на 0,08. Например, для теплоносителя на 100 л, расширительный бачок будет объемом 8 л.

О количестве перекаченной жидкости поговорим подробней

Расход воды в системе отопления считается по формуле:

G = Q / (c * (t2 — t1)), где:

  • G – расход воды в системе отопления, кг/сек;
  • Q – количество тепла, компенсирующее теплопотери, Вт;
  • с – удельная теплоемкость воды, эта величина известна и равна 4200 Дж/кг*ᵒС (учтите, что любые другие теплоносители имеют худшие показатели по сравнению с водой);
  • t2 – температура теплоносителя поступающего в систему, ᵒС;
  • t1 – температура теплоносителя на выходе из системы, ᵒС;

Рекомендация! Для комфортного проживания дельта температуры носителя тепла на входе должна составлять 7-15 градусов. Температура пола в системе «теплый пол» не должна быть более 29 С. Поэтому придется для себя уяснить, какой вид отопления будет монтироваться в доме: будут ли стоять батареи, «теплый пол» или комбинация из нескольких видов.

Результат этой формулы даст расход теплоносителя за секунду времени для восполнения теплопотерь, далее этот показатель переводится в часы.

Совет! Скорее всего, температура в процессе эксплуатации в зависимости от обстоятельств и сезона будет разниться, поэтому лучше сразу к этому показателю добавить 30% запаса.

Рассмотрим показатель расчетное количество тепла, необходимое для компенсации тепловых потерь.

Пожалуй, это самый сложный и важный критерий, требующий инженерных знаний, к которому надо подойти ответственно.

Если это частный дом, то показатель может варьироваться от 10-15 Вт/м² (такие показатели характерны для «пассивных домов») до 200 Вт/м² и более (если это тонкая стена с отсутствующим или недостаточным утеплением).

На практике строительные и торговые организации за основу принимают показатель теплопотерь — 100 Вт/м².

Рекомендация: просчитайте этот показатель для конкретного дома, в котором будет устанавливаться или реконструироваться система отопления. Для этого используются калькуляторы теплопотерь, при этом отдельно считаются потери для стен, крыш, окон, пола. Эти данные дадут возможность узнать, сколько физически отдается тепла домом в окружающую среду в конкретном регионе со своими климатическими режимами.

Рассчитанную цифру потерь умножаем на площадь дома и затем подставляем в формулу расхода воды.

Теперь следует разобраться с таким вопросом, как расход воды в системе отопления многоквартирного дома.

Скорость воды в системе отопления

Для того, чтобы система водяного отопления правильно фунциклировала необходимо обеспечить нужную скорость теплоносителя в системе. Если скорость будет маленькая, обогрев помещения будет очень медленный и дальние радиаторы будут значительно холоднее ближних. Наоборот, если же скорость теплоносителя будет слишком большой, то сам теплоноситель не будет успевать нагреваться в котле, температура всей системы отопления будет ниже. Добавится и уровень шума. Как видим скорость теплоносителя в системе отопления – очень важный параметр. Разберёмся же подробнее – какая должна быть самая оптимальная скорость.

Популярные статьи  Можно ли утеплять деревянный дом изнутри минватой

Системы отопления где происходит естественная циркуляция, как правило, имеют сравнительно низкую скорость теплоносителя. Перепад давления в трубах достигается правильным расположением котла, расширительного бачка и самих труб – прямых и обратки. Только правильный расчёт перед монтажом, позволяет добиться правильного, равномерного движения теплоносителя. Но всё равно инерционность отопительных систем с естественной циркуляцией жидкости очень большая. Результат – медленный прогрев помещений, маленький КПД. Главный плюс такой системы – это максимальная независимость от электроэнергии, нет электрических насосов.

Чаще всего в домах используется система отопления с принудительной циркуляцией теплоносителя. Основным элементом такой системы является циркуляционный насос. Именно он ускоряет движение теплоносителя, от его характеристик зависит скорость жидкости в системе отопления.

Что влияет на скорость теплоносителя в системе отопления:

-схема системы отопления; -вид теплоносителя; -мощность, производительность циркуляционного насоса; -из каких материалов изготовлены трубы и их диаметр; -отсутствие воздушных пробок и засоров в трубах и радиаторах.

Для частного дома наиболее оптимальным будет скорость теплоносителя в пределах 0,5 – 1,5 м/с. Для административно-бытовых зданиях – не более 2 м/с. Для производственных помещений – не более 3 м/с. Верхний предел скорости теплоносителя выбирается, в основном, из-за уровня шума в трубах.

Многие циркуляционные насосы имеют регулятор скорости потока жидкости, так что возможно подобрать наиболее оптимальную именно для вашей системы. Правильно нужно выбирать и сам насос. Не надо брать с большим запасом мощности, так как будет большее потребление электроэнергии. При большой протяжённости системы отопления, большом количестве контуров, этажности и так далее лучше устанавливать несколько насосов меньшей производительности. Например, отдельно поставить насос на тёплый пол, на второй этаж.

  1. Регистрация: 07.12.10 Сообщения: 1.888 Благодарности: 870

Разные скорости — разные давления и производительность. В гидравлически «свободной», с незажатыми диаметрами и арматурой, для равномерного отопления достаточно 1-й скорости.

Оптимальный режим — на 2-й. Чтобы иметь возможность маневра 1-3.

Если система удовлетворительно работает только на 3-й скорости — система зажата, либо давления насоса для нее недостаточно. (Что одно и то же, с нюансами).

Расчет гидравлического сопротивления системы

Формула расчета насоса для системы отопления
Расчёта основанного на мощности котла может быть недостаточно, ведь система от системы отличается протяжённостью, диаметром труб, наличием поворотов, количеством радиаторов и арматуры – а это всё препятствия на пути потока.

Знать гидравлическое сопротивление важно для того, чтобы выяснить требуемый напор. Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды

Отражает способность насоса преодолевать сопротивление системы

Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы.

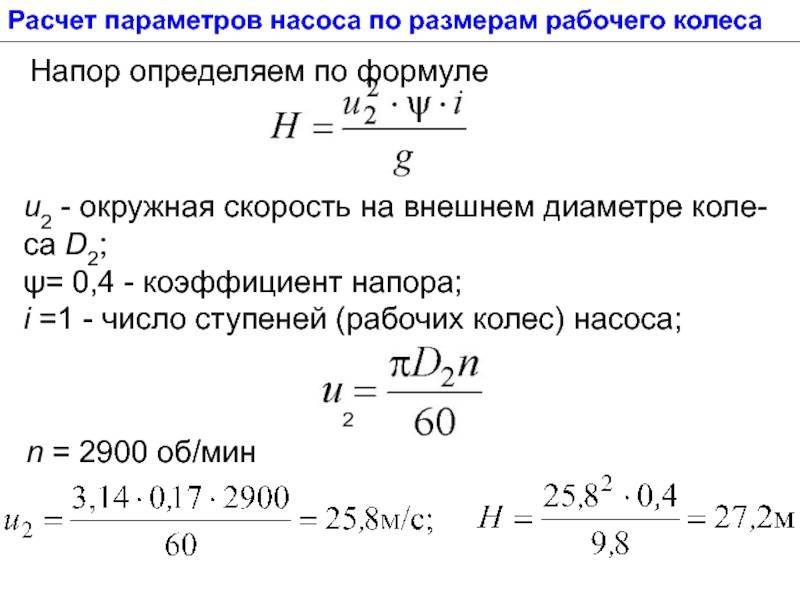

Высчитать точный напор в домашних условиях можно, только если есть доступ к технической литературе. Точная формула расчёта такая:

H = (R * L + Z) : p * V

  • H – искомая величина (напор).
  • R – сопротивление прямого участка (100 – 150 – получено опытным путём).
  • L – общая протяжённость труб.
  • Z – табличные данные. Сопротивление каждого фитинга и арматуры.
  • P – плотность теплоносителя.
  • V – скорость движения теплоносителя.

А для примерных расчётов нужно только будет измерить общую длину труб и оценить количество арматуры.

На каждые 10 м труб понадобится 0,6 м напора помпы (измеряется подача и обратка, округляется до десятков и полученный показатель умножается на 0,6).

К результату добавляется от 20 – 70 % (минимальный показатель для простых систем, максимальный – для перегруженных арматурой).

Для справки:

  • Трёхходовой смеситель отнимает 20 % скорости;
  • Фитинг – 30 %;
  • Термореле – 70 %.

Владельцы частных домов не всегда имеют возможности обратиться в сервисный центр по ремонту насосов. Ремонт циркуляционного насоса своими руками должен освоить каждый владелец агрегата.

Принцип работы системы отопления с естественной циркуляцией описан в этой теме.

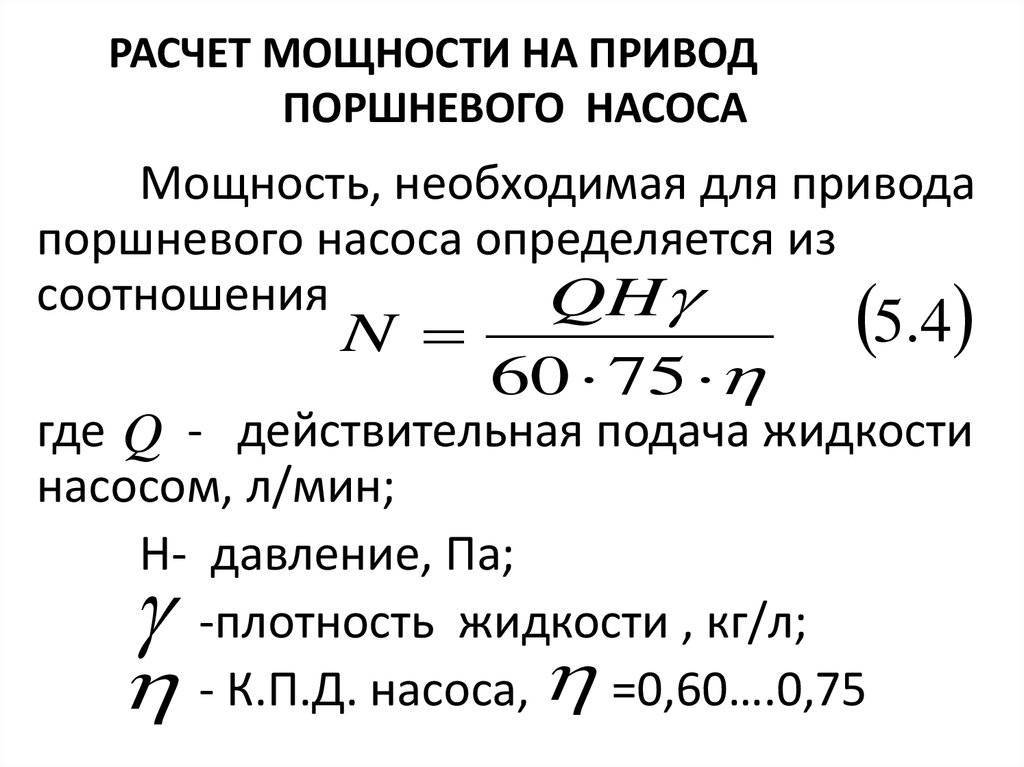

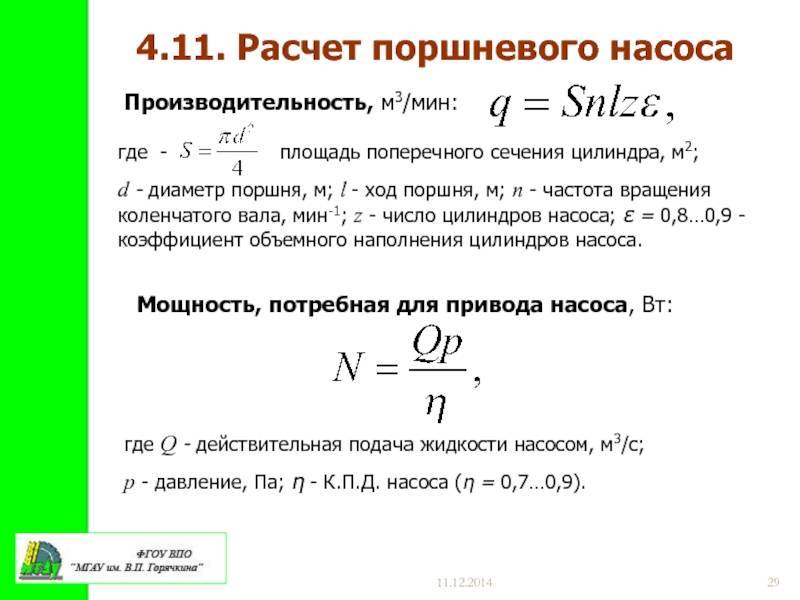

Расчеты производительности насоса

Производительность (расход) – это показатель объёма, который перекачивает агрегат за определённое время. Например, литры в минуту, литры в час или метры кубические за те же отрезки времени.

Для подсчётов нужны три величины:

  1. Разница температуры воды на подаче и обратке (Δt).
  2. Мощность котла (N);
  3. Теплоёмкость воды – это стандартный показатель = 1,16.

Снятия температур теплоносителя производят на выходе из котла и на входе обратной трубы в котёл. Если нет возможности сделать замеры, берут примерный усреднённый показатель – это:

  • 20 °C для системы с радиаторами;
  • 15°C если установлены скрытые конвекторы;
  • 10 °С для муниципального жилья, в котором радиаторы не перегревают;
  • 5° C для системы тёплый пол.

Формула для подсчёта требуемой производительности (Q) в л/час:

Q = N : (1,16 * Δt)

Приведём пример для котла мощностью 8 кВт и разницей температур 15 °С.

Q = 8000 (Вт) : (1,16 * 15) = 8000 : 17,4 = 460 л/час.

Превратить л/час в кубометры, можно, просто разделив итог на 1000. То есть 460 л/ч = 0,46 м3/ч. Получается, что для такой системы будет достаточно слабенького циркуляционного насоса.

Не стоит брать прибор ни с запасом, ни с дефицитом мощности. Как работа с надрывом, так и «в пол силы» негативно скажется на механизме.
