Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации

Ковролин

Это разновидность напольного покрытия, что отличается от других видов своей мягкостью. Продается в рулонах, где на каждом варианте может присутствовать рисунок или красивый орнамент.

Разница между установкой ковролина и ламината заметна уже сначала, когда речь идет  об изменениях над трубой. В этом случае остается только напольное покрытие и цементный раствор. Толщина — 4 и 1 см.

Слои под трубами остаются неизменными, потому что не зависят от изменений покрытия. Толщина бетона и двух утеплителей — 22, 2 и 4 см.

При расчете задают такую же температуру, что и в первом варианте (40°С). После подсчёта, заметно снизился поток вверх — 60.1 Вт/м², а максимальная температура помещения — 25 °С.

Почему необходима теплоизоляция

Водяной контур нагревает поверхность пола за счет теплового излучения, при этом нагрев направлен не только вверх, но и вниз. Без монтажа теплоизоляционного слоя под теплый пол значительная часть излучения будет поглощаться основанием из бетона или дерева. Если под помещением, где предполагается смонтировать отопительный напольный контур, располагается холодный подвал или грунт, потери тепла могут достичь 40%. Если внизу находится отапливаемое помещение, теплопотери составят порядка 20%.

Снижение эффективности напольной отопительной системы приводит к повышению расходов на энергоноситель. Кроме того, котельный агрегат вынужден работать в режиме повышенной мощности, из-за чего быстрее изнашивается. Чтобы избежать проблем, связанных с уменьшением срока эксплуатации оборудования, а также сократить финансовые затраты на отопление, необходимо изолировать основание пола, используя подходящий утеплитель.

Поверх теплоизоляционного слоя, который монтируется на подготовленное гидроизолированное основание, рекомендуется уложить рулонный фольгированный материал либо сразу использовать утеплитель с металлизированным покрытием. Фольга отражает тепловое излучение вверх, повышая КПД отопительного контура.

Теплоизоляция под теплый пол выполняет сразу несколько функций:

  • препятствует теплопотерям через перекрытие и одновременно не пропускает холод снизу;
  • способствует распределению теплового излучения по всей поверхности напольного покрытия и, соответственно, равномерному прогреву помещения;
  • повышает инерционность «пирога» – после отключения котла пол долгое время остается нагретым, это позволяет экономить энергоноситель;
  • служит звукоизолятором и гасит вибрацию, что повышает акустический комфорт в доме.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации

Терморегуляторы

Напоследок следует упомянуть о терморегуляторах. Основным элементом их является термостат, который осуществляет регулирование режима работы системы в зависимости от температуры в комнате.

Популярное у читателей — нагревательные кабели для трубопроводов, стоит ли использовать.

Но термостат не может работать без температурного датчика.

По способу размещения температурного датчика различают терморегуляторы, которые производят регулировку по температуре пола, или же по температуре воздуха в комнате.

Помимо этого, терморегуляторы могут оснащаться разными функциями, которые обеспечивают дополнительные удобства при использовании системы.

Следует указать, что данная информация является обобщенной, поскольку каждая из систем электрических теплых полов имеет много своих особенностей и нюансов. Но в дальнейшем мы обязательно расскажем вам про каждую из систем обогрева пола в отдельности.

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

  • покрытия, созданные на основе бамбукового сырья;
  • некачественный и толстый линолеум;
  • паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин

Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов

Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Видео – Покрытия для теплых полов

Деревянные покрытия

Применение напольного покрытия из дерева в качестве финишной отделки для тёплых полов не очень популярно, из-за свойств природного материала.

В связи с этим, дерево не рекомендуют для отделки отапливаемых полов, так как он станет препятствием для попадания тепла от обогревательного устройства в помещение.

Кроме того, древесина под воздействием воды и при резких скачках температуры будет разбухать и сжиматься. В обычных условиях, с деревянным покрытием таких сложностей нет, а вот если его стелить на тёплый пол, особенно водяной, возникают. Ведь летом система не подключается, а в зимнее время работает на всю мощность, а эти резкие температурные скачки отрицательно влияют на материал.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации

Если же вы отдаёте предпочтение натуральной древесине, то следует придерживаться советов специалистов:

  • материал должен быть плотный, твёрдый и устойчивый к усадке;
  • обладать повышенной теплопроводимостью;
  • не включать обогрев свыше 27 градусов.

Такими характеристиками обладают экзотические и дорогие породы деревьев: бамбук, палисандра, акция, дуб. Именно их можно использовать в качестве отделки полов с обогревом.

Перед укладкой древесину нужно хорошо просушить, тогда усадка будет меньше, покрытие имеющее влажность больше 8% класть не следует. Рекомендованная толщина не более 1 сантиметра, использование большей толщины станет препятствием для поступления тепла в помещение.

Паркетная или инженерная доска

Инженерную доску в строительных работах, при монтаже полов с обогревом применяют, но такая конструкция достаточно не прогреется. Чтобы улучшить процесс, брать стоит доски не толще 16 мм, и с шириной не более 150 мм.

Паркетное покрытие является дорогим, и смотрится изыскано. Паркет также кладётся на тёплый пол, но не обычный, а специальные модели: мозаика, ламельные, индустриальные. Как и любая древесина, он не обладает высокой проводимостью тепла.

А температурные перепады приводят к деформации пола. Способ укладки должен быть плавающим, и лучше, если доски имеют масленую обработку, а не лаковую.

Покрытие для теплого водяного пола

Рассмотрим подробнее вопрос, какое покрытие для теплого водяного пола следует выбрать, чем отличается одно от другого.

Ассортимент напольных покрытий для ТП, что можно выбрать. Из всей затеи обустройства теплого водяного пола, половина успеха зависит от правильного выбора помещения и самого пола, каким он будет конкретно. Именно тогда положительные качества ТП проявятся в полную силу и будут радовать владельцев квартиры, в то время как непродуманные варианты обеспокоят.

Стоит отметить, что даже если напольные покрытия для теплого водяного пола выбраны неправильно и появились сомнения в целесообразности продолжать нагревать его, то в случае с водяным ТП проблема решается просто – перекрывается доступ горячей воды и пол перестает функционировать.

На сегодняшний день на рынке строительно-отделочных услуг представлено большое количество типов напольного покрытия:

  • хорошо забытые старые варианты – паркет, половая доска;
  • другие давно известны и понятны, они в обиходе уже более 50 лет – плитка, ковролин, линолеум;
  • третьи стали активно использоваться в последние десятилетия и уже прочно вошли в наш дом –ламинат, наливные полы;
  • необычные решения, к которым приводит смешение культур, разнообразие жилья (частные дома, дачи, квартиры всех типов) – натуральный и искусственный камень, пробка, доски, паркетные дощечки из экзотических растений и деревьев, пластик.
Популярные статьи  Как очистить раковину из искусственного камня

Из всего богатства порой трудно выбирать что-то одно, тем более дизайн покрытия может имитировать что угодно, например, линолеум похож на плитку, плитка на доски, ламинат на паркет. Сложнее приходится владельцам теплых полов, у которых основная проблема: чем покрыть ТП, чтобы в дальнейшем не было осложнений.

Итак, перейдем к конкретным наименованиям покрытий, как они совмещаются с ТП.

Может быть интересно

Какие покрытия можно использовать на водяной теплый пол

Для пола с таким устройством идеально подходит керамическая плитка. К плюсам этого финишного покрытия относятся долговечность, прочность, экологичность, универсальность применения, красивый внешний вид. Что касается ТП, то плитка обладает очень хорошими теплопроводными свойствами, поэтому активно применяется в этом случае.

При выборе также сказывается и тип помещения. Чаще всего теплые полы на водяной основе прокладывают в ванной комнате, на кухне – местах, где по традиции лежит керамика. Производители таких изделий учитывают потребности покупателей и делают всю плитку, спокойно выдерживающую длительный нагрев.

Ламинат – еще одно покрытие, которое успешно сочетают с ТП. Не всегда в этом есть потребность, потому что ламинированные доски используются только в обогреваемых помещениях, в отличие от плитки, и по ним приятно ступать босиком – сказывается эффект дерева. Выбранный в магазине ламинат должен обязательно быть со значком, что производитель разрешает укладывать изделие на ТП любого типа. Эта маркировка обозначает, что ламинат при нагревании не будет рассыхаться и менять геометрию, вредные формальдегиды присутствуют в небольшом количестве.

Природный камень очень хорошо подходит на роль покрытия ТП, однако не столь популярен в квартирах из-за объективных сложностей. Чаще всего камнем покрывают террасы, веранды, гаражи, зоны отдыха в саду или у бассейна, дорожки, но в таких условиях больше уместен ТП на электрической основе. Однако, с водяным полом натуральный или искусственный камень уживается хорошо.

Какие покрытия нельзя укладывать на теплые полы

Есть мнение экспертов, подтвержденное цифрами и опытами, что на теплый пол неправильно стелить паркет, ковролин, линолеум, пробку, доски. Отчасти это правда. Паркет из ценных пород дерева попросту рассохнется, линолеум опасно нагревать – выделяется слишком большое количество летучих вредных соединений, пробка может деформироваться и высыхать, а использование ковролина нецелесообразно из-за гигиенических требований.

Однако, ковролин редко стелют сразу на бетонную стяжку, чаще всего на плитку, ламинат, доски – покрытия пригодные для ТП. Фабрики, производящие паркет, улучшают технологию и делают красивые наборные дощечки устойчивыми к постоянному теплу, а, следовательно, применимые к теплым полам.

Можно сказать, что современные материалы для покрытия пола подходят к использованию с ТП, но только при невысоких температурах нагрева.

Водяной теплый пол под плитку

Как говорят опытные мастера, каждое напольное покрытие требует индивидуального подхода, когда предполагается укладка теплого водяного пола. Под плитку так же нужно составлять слои «пирога» в правильной последовательности.

Устройство водяного пола под плитку:

После того, как черновое покрытие выравнено, первым укладывается гидроизоляция. Материал подложки теплого водяного пола напрямую зависит от того, на что он будет ложиться. Если это стяжка, то можно обойтись рубероидом или полиэтиленом. Для конструкции без стяжки потребуется гидроизоляционная мембрана.
В качестве утеплителя рекомендуется использовать пенополистирол, а для простоты укладки лучше, если он в матах. Базальтовая вата так же обладает прекрасными свойствами, но класть ее под водяной пол рискованно, так как в случае утечки или просто образования конденсата, она впитает влагу и потеряет свои теплоизоляционные свойства.
Отражающий слой, если утеплитель использовался без него

Фольгированное покрытие направит тепло в сторону потолка, что значительно сократит потери тепла.
Трубы.
Для плитки важно, чтобы поверхность была ровной и сплошной, поэтому либо над шлангами кладется стяжка, либо листы влагостойкого ДСП или гипсокартона.

Так выглядит устройство теплого пола (водяного) под плитку.

Весь «пирог» — это достаточно высокая конструкция. Чтобы заранее вычислить, какая будет толщина теплого водяного пола под плитку, нужно знать параметры стяжки.

Для этого напольного покрытия она составляет:

  1. Минимум 6.5 см, если плитка хорошо переносит высокие температуры.
  2. Над трубами стяжка должна составляет не менее 10 см.

Эти параметры нужно учитывать, перед тем, как покупать утеплитель и гидроизоляцию, иначе помещение станет значительно ниже относительно потолка.

Плюсы и минусы

Каждый потребитель желает обладать обогревателем, который бы давал максимум тепла при минимуме затрат. Теплый водяной пол, хотя удовольствие не из дешевых, тем не менее, пользуется неизменным спросом и любовью у народа.

Это связано с теми плюсами, которыми он обладает:

  • высокая эффективность системы;
  • даже новичок сможет уложить теплый пол под плитку (водяной) своими руками;
  • возможность обогревать помещения не только в качестве дополнительного, но и основного источника тепла;
  • он предотвращает появления плесени или вредных микроорганизмов в помещениях с повышенной влажностью;
  • если пустить по трубам холодную воду летом, то это поспособствует охлаждению помещения.

Среди минусов подобной конструкции – ее высокая стоимость, хотя на отечественном рынке такой выбор уже готовых комплектов теплых полов, что можно значительно снизить расходы, избежав покупки всех элементов системы по отдельности.

Монтаж

Существует последовательность действий, как монтировать слои «пирога» и если ее придерживаться, то конструкция будет и собрана правильно, и работать исправно.

Монтаж теплого пола под плитку:

  1. На предварительном этапе требуется подготовить черновое покрытие. Его нужно выровнять и освободить от мусора. Нельзя игнорировать неровности поверхности, так как именно под плитку пол должен быть идеально ровным.
  2. На следующем этапе устанавливается коллектор. Чаще всего его помещают в специальную коробку в нескольких сантиметрах от пола.
  3. Третья фаза – это укладка гидроизоляции. Для этого подходит полиэтиленовая пленка, так как она занимает немного места, по сравнению, например с рубероидом.
  4. Следующее действие – это монтаж утеплителя. Необходим материал с фольгированной стороной, который нужно уложить блестящей поверхностью вверх. Подойдет пенопласт. Если монтаж происходит в многоквартирном доме и ниже есть соседи, то толщина утеплителя должна быть не менее 4 см, чтобы не обогревать их потолок.
  5. Закрепление демпферной ленты позволит сдерживать стяжку от сильного расширения при нагреве, поэтому ее нужно закрепить на высоте 20-30 мм от пола.
  6. Следующий этап – это укладка материалов, на которых можно закрепить трубы. Это либо арматурная сетка, либо специальные теплоизоляционные плиты.
  7. Укладка труб осуществляется по заранее выбранной схеме.
  8. Монтаж контура, который одним концом подсоединяется к коллектору, а другим к обратке.
  9. Заливка раствором – это последний этап работы.

До последней стяжки нужно поверить систему на качество работы. Если все в порядке, и за сутки не было утечки, то можно решать, как класть плитку на теплый водяной пол.

Линолеум

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатацииПлюсы этого материала.

Первое: безразличие к влаге, гигиеничность, простой монтаж. Главный минус – сомнительная экологическая чистота: многие виды при нагреве начинают выделять токсичные вещества.

Второе: существует много технологий изготовления линолиума. Это слоистый материал, и часто у его слоев разное термическое расширение. Это означает, что на подогрев они будут реагировать по-разному, и поверхность пола начнет деформироваться.

Третье: линолеум хороший теплоизолятор. Чтобы свести к минимуму теплоизоляционный эффект, нужно выбирать материал как можно тоньше. А чем он тоньше, тем сложнее укладывать: сквозь покрытие будут проступать крошки цемента и другой мелкий мусор.

Из всех видов линолеума один или два подходят для теплых полов. Это обязательно должно отражаться в маркировке изделия. Если вы купите материал без соответствующего значка, в скором времени покрытие придется менять.

Последнее: при укладке без стяжки под линолеум, как и под плитку, потребуется сплошная основа. То есть, листы древесного материала с низкой теплопроводностью.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Популярные статьи  Мощность 1 секции биметаллических радиаторов отопления

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Теплопроводность напольных покрытий

Для того чтобы обогрев был эффективным, напольное покрытие должно хорошо проводить тепло. По этому параметру впереди керамическая или каменная плитка (керамогранит). Они лучше всего подходят для укладки на теплый пол. Вот только из-за большой теплоемкости требуют более мощного подогрева. Это значит следующее: если у вас планируется плитка на теплый пол, выбирайте более мощные электрические обогреватели для пола или делайте шаг укладки труб для водяного пола чаще. Например, для кухни рекомендуют брать электрические греющие пленки или кабели из расчета 180 Вт/м2. Но под плитку берите не менее 200 Вт/м2. Тогда даже в самые холодные дни пол под ногами будет теплым.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации

Теплый пол зимой — это очень приятно

Неплохо как покрытие для теплого пола использовать ламинат. Это довольно плотная структура, которая хорошо пропускает мощные потоки тепла

Есть только важное условие: класть это покрытие нужно на полностью высохший пол. Лицевая его поверхность покрыта пленкой, которая не пропускает и не впитывает воду, а вот обратная сторона пары впитывает

При нормальном состоянии пола это только плюс, а вот если пол сырой, недосушенный после укладки системы теплого пола, то сначала ламинат ведет себя очень хорошо. Зато потом, по мере высыхания, начинает трещать, «гулять», появляются щели, если покрытие не очень качественное, некоторые доски начинает коробить. Исправить все можно, но придется покрытие укладывать заново, выбросив испорченные куски. И еще одна особенность: если у вас настелен ламинат на теплом полу, максимальная температура, которую вы можете выставить — это +27 оС. Именно такая температура воспринимается ступнями как приятно теплая. Какой теплый пол укладывать лучше под ламинат читайте тут.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации

Ламинат для теплого пола нужно выбирать только из специальных коллекций

Линолеум под теплый пол считается не самым лучшим вариантом. И это действительно так, но некоторые виды очень неплохо себя чувствуют на полу с подогревом: те, которые без основы совсем или на гладкой основе, то есть тонкие. Они имеют достаточно высокую теплопроводность (в отличие от линолеумов на вспененном ПВХ или войлоке). При использовании линолеума на полах с подогревом тоже действует температурное ограничение: нагревать их можно тоже не выше +27оС. Иначе покрытие размягчится, потеряет форму или изменит цвет. О том, какой подогрев использовать под линолеум читайте в этой статье.

Теплый пол и паркет или доска пола — не самое лучшее сочетание из-за плохой теплопроводности материалов. Но тут дело не в том, что древесина будет себя плохо чувствовать, а в том, что эффективность такого подогрева невелика, то есть, под основное отопление использовать древесину и изделия из нее нельзя. Зато комфортности ощущений подогрев добавит точно.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации

Финишное покрытие для теплого пола должно иметь особую маркировку

И хуже всего на теплом полу ведет себя ковролин — очень хороший теплоизолятор, что в сочетании с теплым полом — не лучшая комбинация. Есть некоторые виды с очень коротким ворсом, которые будут приятно теплыми под ногами, но использовать такое отопление тоже можно только для повышения комфорта.

Резюмируя сказанное выше: если подогрев пола у вас основное отопление, везде, где только можно укладывайте на теплый пол плитку, в самом крайнем случае в некоторых комнатах использовать можно соответствующие сорта ламината или (более бюджетное решение) линолеума. При этом старайтесь под ламинат нагревательные элементы укладывать не в стяжку, а используя настильные системы. Они имеют меньшую теплоемкость, и тепло в них передается непосредственно на ламинат. Такая система, кстати, сделает приемлемым и использование паркета или доски пола. Но хватит ли вам подогрева пола как основного отопления, зависит от степени теплоизоляции ваших помещений.

С тем, какое покрытие лучше подходит для теплого пола, а какое хуже, немного разобрались. Но в каждой из групп есть изделия из разных материалов, или изготовленные при помощи разных технологий. В результате покрытия обладают разными характеристиками, и разброс бывает значительным. О том, как выбрать финишное покрытие теплого пола (водяного или электрического) расскажем ниже.

Ошибки и правила при монтаже теплого пола

1

Их хватает максимум на 1 сезон, а то и меньше. Вот наглядный видеоэксперимент, что происходит с подобными фольгоизолами.

Не занимайтесь пустой тратой ваших денег. Кроме того, без армирования тонкой стяжки, в результате разрушения фольгированной изоляции, может произойти просадка и растрескивание напольного покрытия.

Лучшее решение – применить в качестве изоляции экструдированный пенополистерол плотностью 35кг/м3 или мультифольгу.

Основа мультифольги это воздушные карманы в виде таблеток или пупырышков. Они очень прочные и просто так их раздавить не получится.

По ним спокойно можно ходить сколь угодно долго. Причем алюминиевое покрытие нанесено с обратной стороны, т.е. повредить и разъесть его стяжкой не возможно.

2

Это некий демпфер, который прокладывается по периметру плиты с теплым полом. Он необходим для компенсации расширения стяжки, которое неизбежно происходит при ее нагреве.

Если этого не сделать, бетонная стяжка будет упираться в стены и ей останется два варианта, либо ломать эти сами стены, либо ломаться самой. При заливке, край демпферной пленки должен быть выше стяжки, потом лишнее обрезается.

3

Так как все расширения при нагреве такого бетонного пласта, одна лишь отбортовка компенсировать не сможет.

45

Ничего из этого не должно попасть в вашу стяжку.

6

Такая толщина бетона поможет спасти вас от растрескивания даже при не совсем качественном цементе.

Кроме того, 85мм помогают от полосатости (тепловой зебры). Ну и последнее, это инерционность такой стяжки.

Если у вас энергоноситель электричество, в ночные часы по более дешевому тарифу можно ”разогнать” теплый пол и не включать котел целый день. Запасенного тепла должно хватить до вечера.

Такой режим отопления примерно обходится в 3 раза дешевле обычного.

7

В конечном итоге, вам нужно получить бетон, который будет с легкостью выдерживать температурные деформации.

8

В первую очередь, когда вы вынуждены вместо 85мм заливать стяжку всего 50-60мм. Но по возможности этого нужно избегать.

Популярные статьи  Сварка труб пвх своими руками

9

Даже если эта сцепка произойдет, то все оторвется при первом нагреве плиты. Плита теплого пола, образно говоря, должна ”плавать” без связи с основанием и со стенами.

10

Система должна быть заполнена и давление должно составлять 3 bar. В первую очередь это связано с необходимостью сохранения геометрии и формы трубы. Без давления внутри, ее легко смять.

Расчет теплого водяного пола

Монтаж напольного покрытия нужно проводить так, чтобы получившаяся конструкция работала эффективно и в течение продолжительного времени.

В каждом отдельном случае расчет должен проводиться индивидуально, учитывая площадь и способ укладки контуров. Лучше всего воспользоваться одной из компьютерных программ, которые предлагаются заинтересованным пользователям. Возможен и другой вариант: обращение в одну из проектных организаций, расположенных по месту жительства.

Некоторые домашние мастера уверены, что все могут рассчитать самостоятельно, однако такая самоуверенность может быть в финале наказана неправильным прогревом помещения, когда происходит чередование теплых и холодных зон: так называемая «зебра», если расчет произведен неправильно, этот «зоопарк» исправить будет практически невозможно, так как конструкция прячется в бетонную стяжку.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатацииДля монтажа водяного пола лучше обратится к специалисту

Если все-таки мнение хозяина о возможности правильного расчета остается неизменным, то при его проведении важно учесть:

  • размеры предполагаемого напольного покрытия;
  • наличие теплоизоляции:
  • материал, который будет использоваться для утепления;
  • тип чистового покрытия;
  • размеры трубы и материал для системы теплого пола;
  • температуру воды на «старте» работы;

Учет перечисленных параметров, позволяет определить:

  • длину контура трубопровода;
  • «шаг» трубы;
  • способ укладки труб, затем заливаемых в стяжку.

Все они непосредственно повлияют на мощность теплоотдачи напольного покрытия.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатацииПеред тем как проводить монтаж пола нужно тщательно все просчитать

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

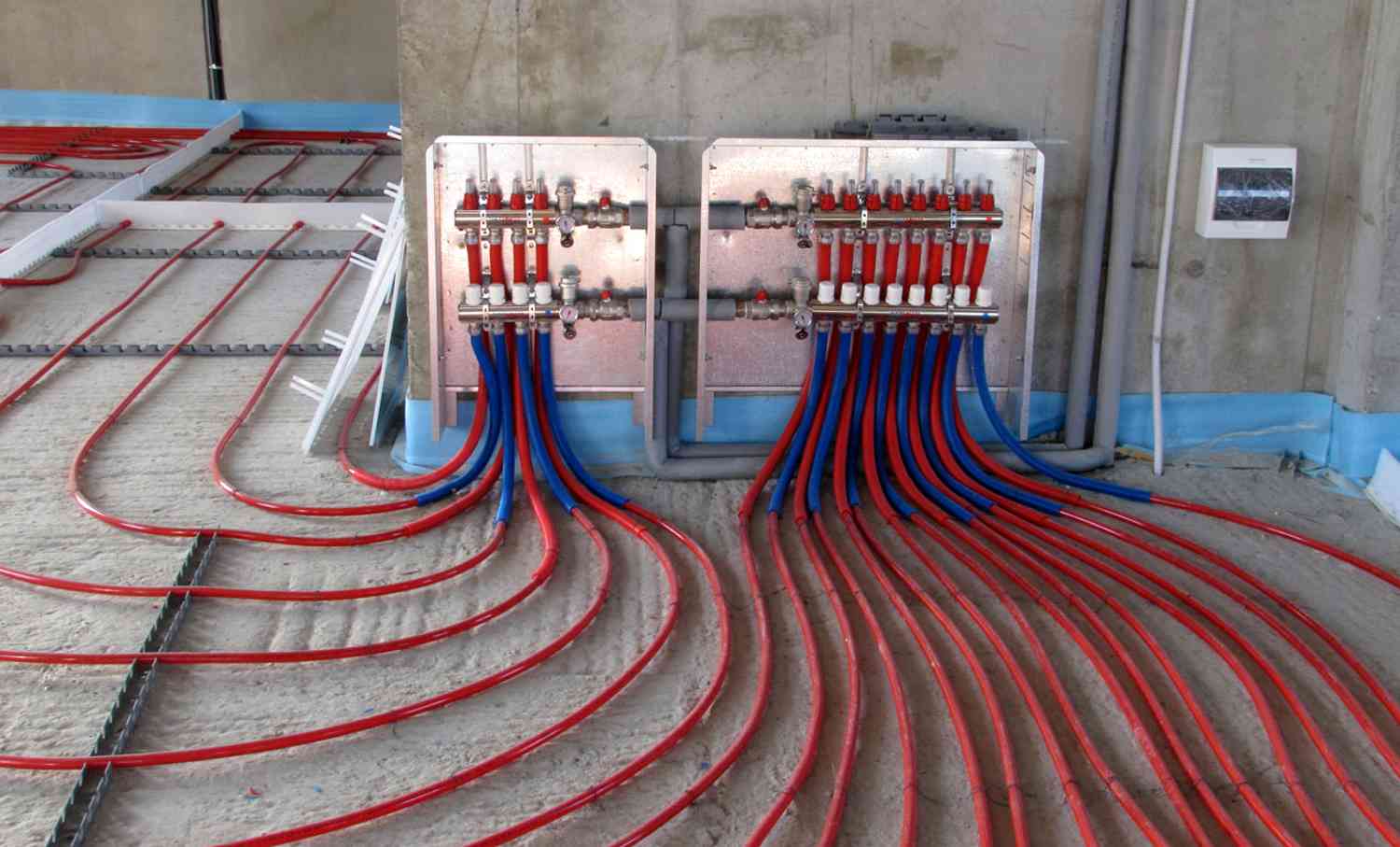

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Что выбрать?

Выбор напольного покрытия для тёплого водяного пола зависит от множества факторов. В цокольных помещениях, в панельных домах лучше не использовать плитку, так как это достаточно «холодный» материал, который требует дополнительного обогрева помещения.

А вот для кабельных полов лучше использовать керамогранит или камень. Это дорогой, достаточно капризный материал, при выборе которого, к тому же, придётся ломать голову с выбором дизайна. Однако всё это компенсируется износоустойчивостью и долговечностью.

Использовать камень или гранит лучше для нежилых помещений. При хорошей теплоизоляции для полноценного обогрева будет достаточно тёплового водяного пола мощностью в 150 Вт/м².

А вот такое покрытие, как ламинат, удерживает тепло ещё эффективнее, поэтому в данном случае мощности в 120 Вт/м² хватит с лихвой. Нелишним будет напомнить: чем тоньше слой ламината, тем выше его теплопроводимость. Это, пожалуй, самый теплопроводимый материал из известных на сегодняшний день.

Один из самых капризных материалов — это паркет. Паркет для тёплого водяного пола требует ухода и достаточной влажности помещения, в противном случае древесина рассохнется. На сегодняшний день рынок стройматериалов имеет паркетную доску, выполненную по специальной технологии, не допускающую рассыхания.

Все материалы отличаются друг от друга теплопроводимостью, прочностью, дизайном и, конечно же, ценами.

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации
Всё зависит от Ваших целей и желаний. Если Вы в Вашем помещении делаете акцент на красоте дизайна, то лучше выбирать плитку, т.к. выбор её достаточно широк. Если Вы в первую очередь цените домашний уют, то лучшего материала для пола, чем ламинат, Вам просто не найти. Кроме того, этот материал приятен на ощупь, что обеспечит дополнительный комфорт.

Ну а для габаритных нежилых помещений лучше использовать керамику или камень, когда от покрытия водяного тёплого пола не требуется никаких дизайнерских изысков, а в первую очередь нужна прочность.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Выбираем лучшее покрытие для водяного теплого пола и правила его эксплуатации
Устройство и принцип работы твердотопливного котла
