Пеногенератор: структура оборудования

Эффективность очищения машины обуславливается характеристиками используемой пены – чем плотнее она будет, тем более качественными будут очистительные способности. Кроме того, плотная пена сокращает расход жидкости и химических составляющих. А подача пены – предназначение пеногенератора (второе название – пеноген).

По своей структуре данное приспособление напоминает стандартный садовый опрыскиватель. Но в отличие от опрыскивателя, пеногенератор работает под существенным давлением.

Пеноген состоит из нескольких элементов:

  • Баллон;
  • Смеситель;
  • Шланг, служащий для соединения;
  • Пистолет.

Фото-схема

В случае, когда изготавливаются пеногенераторы для бесконтактной мойки своими руками с использованием особо крупных емкостей (максимальный объем баллона – 100 л), их устанавливают на специальные тележки – это позволяет перемещать массивное оборудование без особого труда.

Из-за того, что пеногенераторы работают под высоким давлением, емкости производятся из металла – нержавеющего и обычного. При этом обычный металл в обязательном порядке покрывают антикоррозийными составами. Очень часто заводские пеногены обладают мерной линейкой, устанавливаемой на баллоне. Благодаря ей можно следить за расходом моющей жидкости, а также вовремя выполнять заправку.

Оборудование не может функционировать самостоятельно, так как для работы необходим приток сжатого воздуха. Эта особенность обуславливает наличие на емкости штуцера для подсоединения компрессора. Стандартное давление для пеногена – 5 Бар. Для отслеживания давления на баллоне присутствует манометр, регулировать силу давления позволяет специально предназначенный регулятор.

Перед тем как сделать пеногенератор для автомойки своими руками, стоит учесть, что один из самых важных элементов оборудования данного типа – это таблетка, образующая пену. На самом деле таблетка являет собой сетку из нержавеющей проволоки с мелкой ячеей, компактно скрученную в несколько пластов. Ее устанавливают в корпус, размещаемый на бачке. К такому корпусу присоединяется шланг, подающий жидкость. Таблетка разбивает подающееся моющее средство на мелкие частицы, благодаря чему получается особо плотная пена. Пена поступает на пистолет, который позволяет нанести средство на автомобиль.

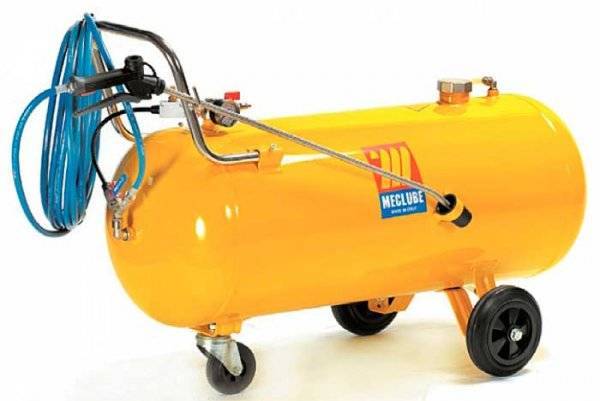

Промышленные пеногенераторы: назначение, принцип действия

Как уже упоминалось, пеногенераторы — весьма популярные изделия. Они используются на СТО (при мойке автомобилей), в пожаротушении, фармацевтической и пищевой промышленности.

Активный состав пены способствует качественной очистке:

  • производственной техники;
  • автомобильного транспорта (с внутренней или наружной стороны);
  • промышленных помещений (полов, стен и так далее);
  • тротуарных дорожек и бассейнов.

Пеногенератор из опрыскивателя своими руками

Действие пены направлено на очистку поверхности, устранение грязи и пыли, дезинфекцию и так далее.

Именно благодаря комплексности действия пеногенераторы стали настолько популярны.

Конструктивно устройство состоит из трех элементов:

  • баллона, внутри которого находится сжатый воздух;
  • выпускного пистолета, который обеспечивает удобство подачи пены;
  • элементов смесителя.

Один из главных параметров, влияющих на функциональность аппарата — вместительность баллона, которая может быть от 25 до 100 литров. Есть некоторые модели, которые вмещают 24 литра.

Пеногенератор из опрыскивателя своими руками

В качестве материала для изготовления применяется нержавейка или обычная сталь.

Принцип образования пены проходит в два этапа:

  • формируется пенный состав, который имеет низкую кратность и еще непригоден для применения;
  • происходит подача смеси к специальной «таблетке», которая и формирует необходимый состав с нужной плотностью.

Пеногенератор из опрыскивателя своими руками

Вариант №2 — пеногенератор из газового баллона

Данный пеногенератор изготавливается из старого газового баллона.

В данной конструкции применена таблетка от заводского пеногенератора. Но в качестве альтернативы можно использовать самодельную таблетку из металлической или полиэтиленовой мочалки.

Таблетка от пеногенератора заводского исполнения. Продается в виде запчасти для итальянской пенной насадки.
Схема пеногенератора.
Пеногенератор из обрезка газового баллона. Отличается от схемы тем, что добавлен ещё один вентиль для регулировки подачи жидкости, для оптимального соотношения воздух-вода.

Пена в зависимости от настроек может быть как не плотная так и с очень высокой плотность и за 30 минут не осядет. Но слишком плотная пена тоже плохо поскольку она хуже смывает грязь. Поэтому с помощью вентилей и кранов настраиваем оптимальную кратность пены.

Концентрат для активной пены

На рынке химии представлено много производителей концентрата активной пены. При покупке можете поинтересоваться санитарно-эпидемиологическим заключением на соответствие санитарным нормам. Классически концентрат имеет в своем составе: воду, неиогенные, анионные, амфотерные поверхностно-активные вещества, гидроксид натрия, активные добавки, смесь комплексообразователей, краситель. Водородный показатель pH может быть от 8 до 12. Более агрессивные концентраты разъедают лак, хром, уплотнители, щетки стеклоочистителя. Избегать в составе гидрооксида натрия (каустическая сода), так как эта химия хорошо разъедает грязь, стоит дёшево, но действует на ЛКП очень жёстко. Данный вид химиии подойдёт больше для мойки пола и плитки, строительной техники.

Возможности химии написаны на этикетках — удаление свежих битумных пятен, дорожной пыли, продуктов ГСМ и др. Каждая модель концентрата имеет свою дозировку, поэтому внимательно читаем раздел на этикетке СПОСОБ ПРИМЕНЕНИЯ!

В среднем это такие цифры для пеногенератов (бесконтактная мойка): 10-20 г / литр. Зависит от времени года и степени загрязнения. На один легковой автомобиль требуется порядка 100 — 150 грамм концентрата.

Пеногенератор 24 литра 50 литров 100 литров
Расход концентрата 240 — 480 г 500 — 1000 г 1000 — 2000 г

Принцип работы пеногенератора

Пеногенератор своими руками

Принцип работы пеногенератора очень прост:

  1. Мойщик заправляет баллон раствором воды и пенообразователя (моющего средства). Затем горловина плотно закрывается, что обеспечивает герметичность емкости.
  2. Подсоединяется компрессор и накачивается воздух до требуемого давления.
  3. При открытии клапана пистолета, воздух начинает через жиклер выдавливать раствор, где и происходит первичное пенообразование.
  4. Двигаясь на высокой скорости вспененный раствор ударяется в сетку пенообразующей таблетки и, проходя ее, разделяется, что сопровождается образованием мелкодисперсной пены.
  5. Готовая пена подается на пистолет и далее через форсунку эта струя подается на поверхность кузова.
  6. При надобности мойщик может произвести регулировку подачи на пистолете (сделать фронт распыления более широким, повысить скорость вылета струи).

Примечательно, что примерно по такому принципу работает еще одно оборудование для бесконтактной мойки – спреер. Но в отличие от пеногенератора на выходе из пистолета у него образуется эмульсия, у которой моющий эффект ниже чем у пены.

Отличие между ними сводится к разным используемым пистолетам для нанесения. Эмульсия – несколько иное состояние жидкости чем пена, поэтому для ее распыления нужна форсунка с увеличенным отверстием. К тому же у спреера невозможно отрегулировать параметры подачи эмульсии, то есть на пистолете нет никаких регулировочных элементов. Указанные нюансы помогут легко отличить пеногенератор от спреера.

Основными достоинствами пеногенератора являются:

  • экономичность расхода моющего средства;
  • получаемая на выходе пена обладает отличной моющей функцией;
  • возможность регулировки подачи струи;

Основных же недостатков у этого оборудования два – большие габаритные размеры и надобность в подключении компрессора. Из этих качеств пеногенератор считается оборудованием для профессиональных автомоек, не очень подходящим для домашнего использования.

Вариант №1

Основное, что понадобится для изготовления пеногенератора, – металлическая емкость нужного объема, несколько небольших поворотных кранов, угловые фитинги и тройники, штуцеры, дюймовая труба длиной 0.5м и несколько гибких патрубков, которые продаются в любом магазине сантехнических товаров. Также понадобится обычная полиэтиленовая мочалка. Она будет формировать пену.

Популярные статьи  Формула расчета насоса для системы отопления

Остальные компоненты, как правило, имеются практически у каждого автомобилиста:

  • болгарка;
  • рулетка;
  • гаечные ключи;
  • плоскогубцы;
  • компрессор.

Последовательность работ достаточно проста. В первую очередь нужно подсоединить гибкие трубки к выводам металлического резервуара. На каждом из патрубков нужно установить обычные сантехнические краны, с помощью которых будет регулироваться поток пены и подача воздуха из компрессора. Один вывод накопительной емкости соединяется с дюймовой трубой, внутрь которой необходимо забить полиэтиленовую мочалку.На ее противоположном выходе устанавливается фильтр, предназначенный для улавливания мелких кусочков мочалки. Второй вывод резервуара подсоединяется к шлангу компрессора.

При прохождении через мочалку, помещенную в дюймовую трубу, моющая смесь будет вспениваться. Компрессорный агрегат будет создавать давление величиной в несколько атмосфер, чтобы получить нужный напор моющего состава.

Учтите, что плотность изготовляемой пены зависит от длины трубки и плотности ее набивания мочалкой.

Наглядная схема сборки такого пеногенератора представлена на рисунке. Если все элементы соединены в правильном порядке, такое устройство вполне сможет справляться со своей функцией и с легкостью заменит дорогостоящее оборудование заводского производства.

Как промыть пенную насадку

Для того чтобы пенная сеточка служила вам дольше, после каждого использования нужно обязательно промывать пенообразователь. Делать это нужно так:

Проводите такую процедуру после каждого использования мойки, иначе пенная таблетка может засориться. Остатки моющей пены могут забивать жиклер или саму сетчатую таблетку, спрессовываться внутри и перекрывать выход пены. Если так случилось, сеточку можно попробовать починить. Для этого ее нужно вынуть и замочить в керосине на некоторое время, после чего попытаться прочистить механическим путем при помощи спицы или толстой иглы. Если вышеуказанные манипуляции не принесли желаемого результата, то пенную таблетку придется заменить.

Внимание, только СЕГОДНЯ!

Самым безопасным для лакокрасочного покрытия кузова автомобиля является бесконтактный способ мойки с применением пеногенератора (у нас его еще называют пеногеном). Суть этого метода сводится к нанесению химического моющего средства на поверхность кузова в виде мелкодисперсной пены. После нанесения она размягчает грязь и пыль, далее остается всё смыть струей воды. с лакокрасочным покрытием (тряпкой, щеткой и т. д.) исключает повреждение поверхностных слоев лака, то есть образование так называемой «паутинки» полностью исключено. Поэтому такой способ мойки автомобиля и является сейчас более приоритетным и продвинутым.

Эффективность мойки во многом – чем выше ее плотность, тем лучше очистный свойства, меньший расход воды и химических средств. А пену дает как раз пеногенератор. Поэтому основная задача пеногенератора – получение мелкодисперсной плотной пены, а также равномерное ее распределение по поверхности кузова автомобиля.

Конструктивно пеногенератор очень схож с обычным садовым опрыскивателем, принципиальная схема у них практически одинаковая. Но есть один существенный нюанс – пеноген является оборудованием, работающим под высоким давлением.

Основными составными элементами этого оборудования являются:

  1. Баллон (объем бывает разный – от 25 до 100 литров).
  2. Смеситель.
  3. Пистолет.
  4. Соединительный шланг.

Крупногабаритное оборудование, с баллоном большой емкости, может быть установлено на транспортную тележку, для обеспечения легкого перемещения.

Поскольку оборудование работает под высоким давлением, баллоны изготавливаются из нержавеющей или же из обычной стали, но с обязательным покрытием противокоррозионными средствами. В некоторых заводских моделях на баллоне установлена мерная линейка, что позволяет контролировать расход и своевременно осуществлять заправку.

Самостоятельно работать пеноген не может, поскольку требуется подача сжатого воздуха. Для этого предусмотрен на баллоне штуцер для подключения компрессора. Обычно рабочее давление для пеногенератора составляется 5-6 Бар. Для контроля давления на емкости устанавливается манометр, регулировка давления выполняется имеющимся в конструкции регулятором давления.

Пенная таблетка

Основным элементом смесителя является так называемая пенообразующая таблетка. В действительности же она представляет собой мелкоячеистую сетку, сложенную в несколько слоев и изготовленную устойчивой к коррозии проволоки. Она устанавливается в корпус, установленный на баллоне. И именно к нему подсоединяется шланг подачи. Эта таблетка обеспечивает разбивание подающейся на нее первичной пены, на мелкодисперсную фракцию высокой плотности.

Активная пена

При нанесении пены на обрабатываемую поверхность, за счет кинетической энергии пены, происходит частичный отрыв загрязнений от поверхности. Выделяющаяся из пены жидкость смачивает поверхность. Толщина слоя смачивания составляет при этом примерно 3 мкм. Частицы грязи в результате перетекания жидкости в стенках пузырьков пены отрываются от поверхности и концентрируются в утолщенных участках пленки пены. Грязеудерживающая способность пены снижает возможность повторного оседания оторванных от поверхности частиц загрязнения. Присутствие на обрабатываемой поверхности тонкого масляного слоя не только не снижает, но даже увеличивает эффективность удаления пыли и твердых частиц при пенной обработке.

В процессе взаимодействия пены с вязким полужидким загрязнением происходит размягчение загрязнения до жидкой фазы, затем пена дробит капли и пленки загрязнения до отдельных глобул, которые втягиваются в пену.

Вариант №3 – пеногенератор из пластиковой канистры

Металлические емкости, необходимые для реализации первого варианта пеногенератора, имеются не у каждого автолюбителя. В качестве недорогой альтернативы можно использовать обычную пластиковую канистру. Для сборки устройства понадобится болгарка, гаечные ключи, форсунка, компрессор, патрубки, трубопроводные фитинги и пистолет. Работы выполняются по такой схеме:

Сначала необходимо обрезать 50-сантиметровый фрагмент дюймовой трубы с помощью болгарки. Внутрь нее необходимо набить достаточное количество обыкновенной рыболовной лески с любым сечением. Этот материал будет служить пенообразователем (аналогично полиэтиленовой мочалке, которая использовалась в варианте №1).
На обоих концах трубы следует плотно зафиксировать сантехнические заглушки

Важно, чтобы эти фитинги были оснащены резьбой. На одной заглушке крепится Т-образный переходник, на другой – штуцер.
К Т-образному переходнику прикрепляются гибкие шланги с кранами.
Один вывод пеногенератора будет подключаться к емкости с моющим средством, ко второму подсоединяется трубка, идущая от компрессора.

Этот способ можно реализовать в разных вариациях. Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение.

Как сделать самому?

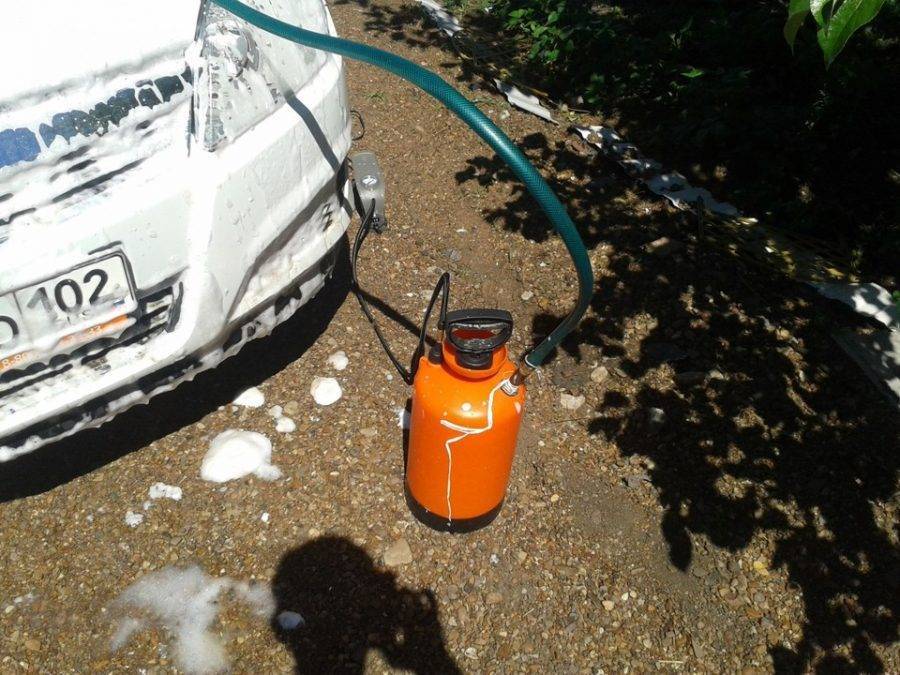

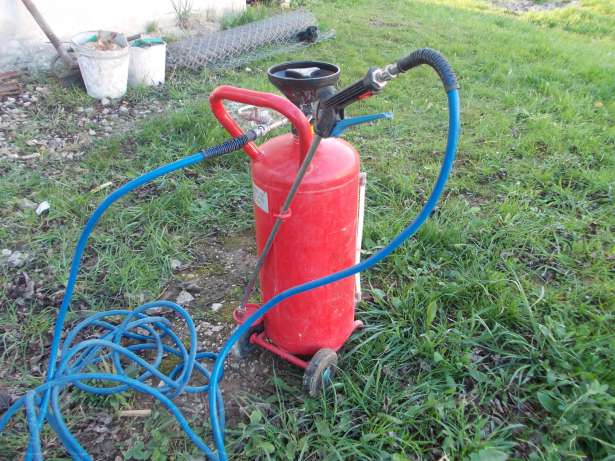

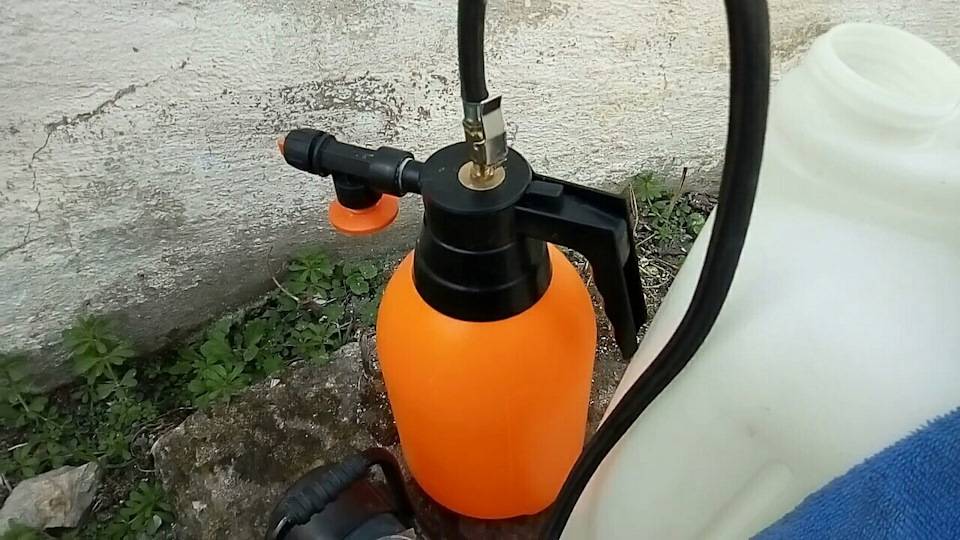

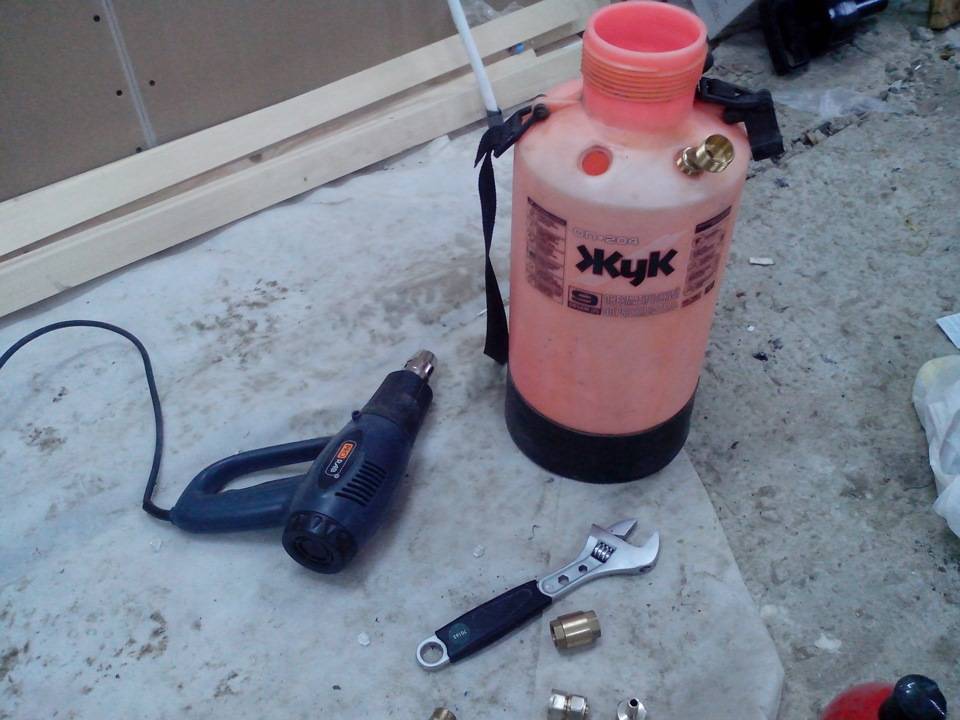

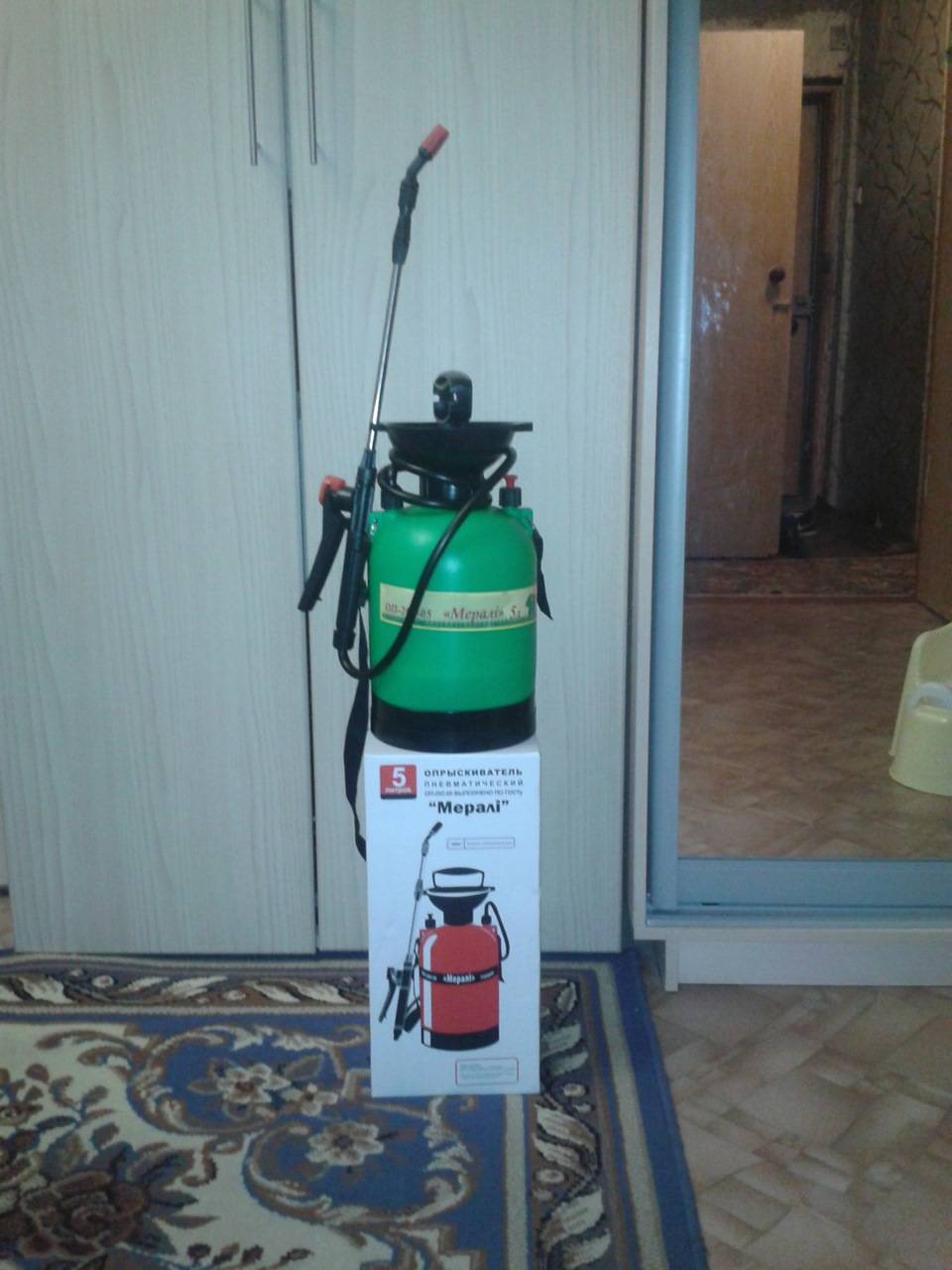

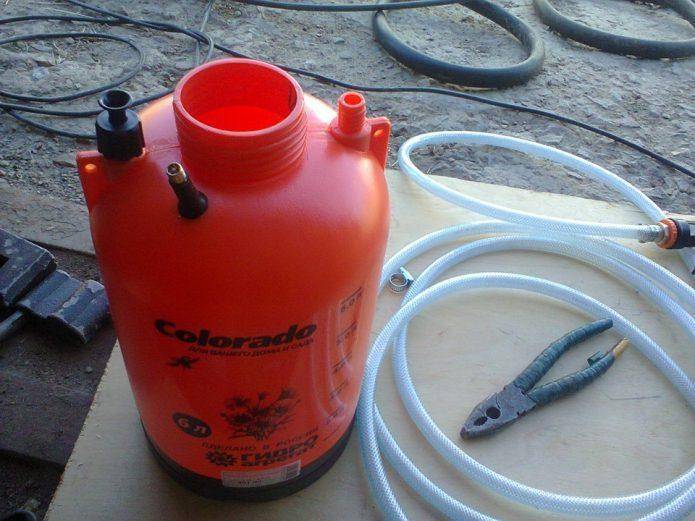

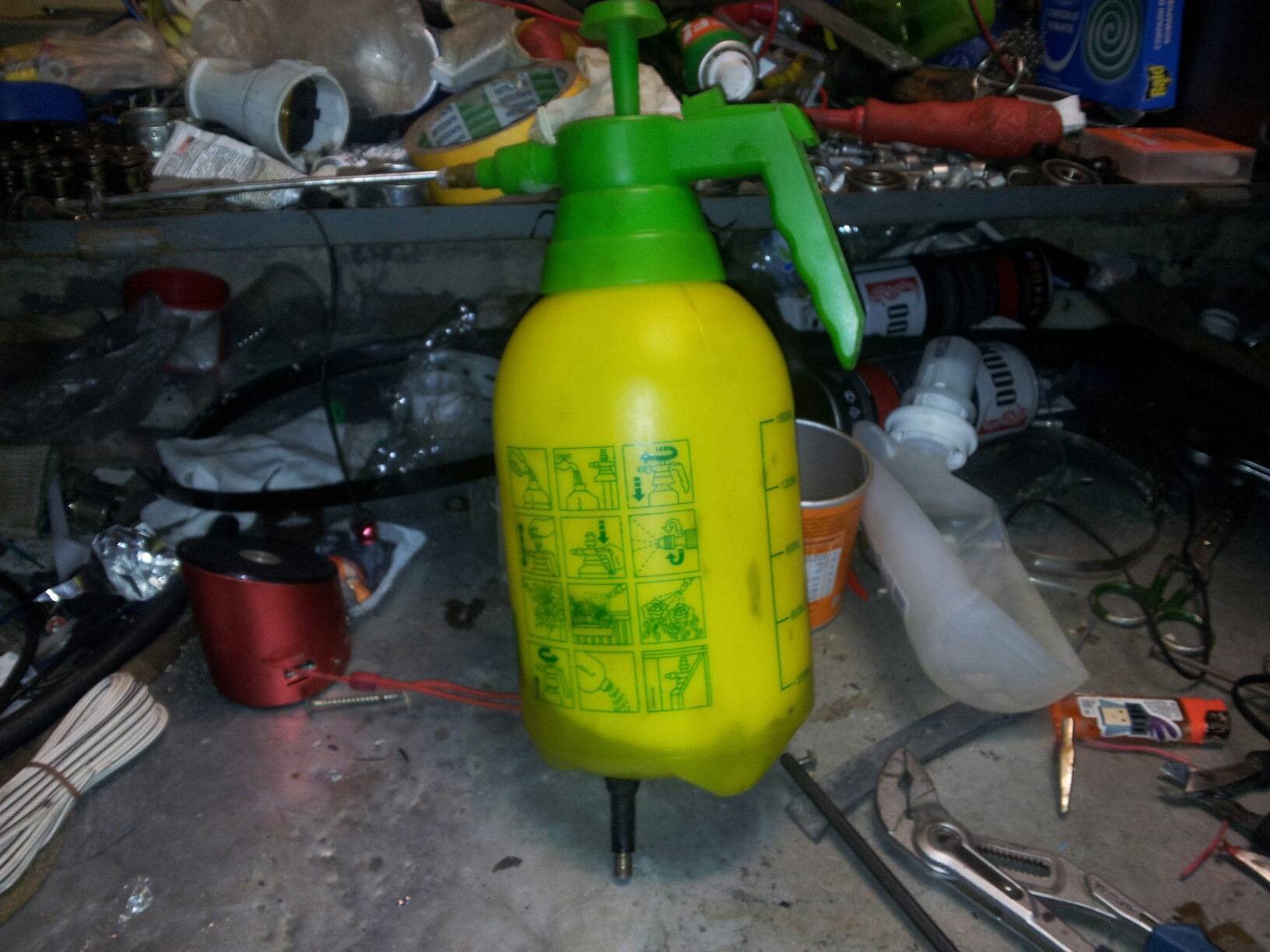

Как сделать пеногенератор из опрыскивателя своими руками? Если вы раньше самостоятельно занимались изготовлением шнека для снегоуборщика, делали прицеп для мотоблока, своими руками собирали культиватор или плуг для мотоблока, то вам несложно будет сделать самому пеногенератор из опрыскивателя.

При наличии необходимых частей и деталей, пеногенератор собирают в следующем порядке:

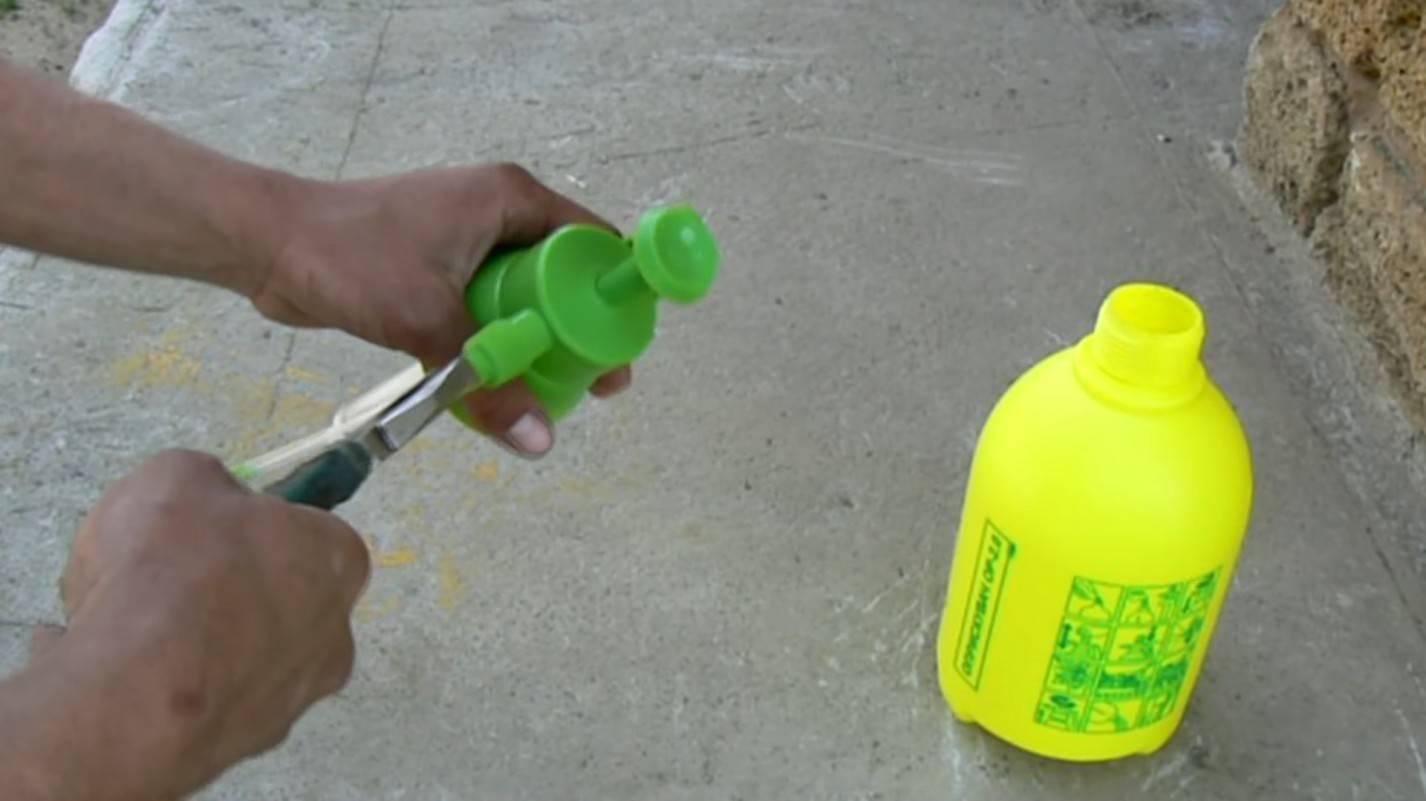

  • в емкости от опрыскивателя удаляется ручной насос и глушатся отверстия;
  • в верхней части бачка устанавливается пара сгонов, диаметром 1,27 см (0,5 дюйма). Крепление частей производят гайками с двух сторон, а их герметичность достигается использованием прокладок;
  • на сгон для подачи воздуха ставится Т-образный переходник, на него манометр и запорный клапан, а внутрь крепят трубку, длиной немного менее высоты резервуара. Это необходимо для того, чтобы воздух заходил снизу. Благодаря этому жидкость вспенивается;
  • второй сгон предназначен для выхода пены. На него устанавливают кран, пенную таблетку, а для быстрого подсоединения шланга – легкосъем. К шлангу подсоединяют металлическую трубку, а к ней форсунку или распылитель. Пеногенератор готов.

Для автоматической регулировки давления в резервуаре, не помешает установка арматуры для контроля нагнетания воздуха в виде клапана, сбрасывающего лишние атмосферы.

Пеногенератор из опрыскивателя своими руками
Как сделать самому?

Это освободит оператора от постоянного контроля манометра при нагнетании воздуха, и гарантирует безопасность устройства, исключив возможность взрыва бака под действием давления.

После проверки надежности всех соединений и герметичности бака, в него через горловину заливают воду в количестве 2/3 от общего объема и добавляют концентрированный шампунь согласно инструкции (как правило, это до 2 г/л воды). Горловину надежно закручивают, а выходной кран перекрывают.

Популярные статьи  Инструкции на Комнатные терморегуляторы Protherm серии Thermolink

Насосом или компрессором через запорный кран нагнетают воздух до необходимого давления. Шланг с насадкой направляют на поверхность для нанесения пены и медленно открывают кран. Густоту нанесения можно регулировать насадкой или форсункой.

Принцип работы пеногенератора

Пенообразование в установке происходит под воздействием раздробленной струи сжатого воздуха, проходящей через пенообразователь – шампунь для мойки автомобилей. Процесс протекает в два этапа:

  1. Получение первичной пены. Водяная струя под высоким давлением выходит из жиклера и эжектирует раствор автошампуня, захватывая при этом воздух, который подается в устройство через отверстия. Полученная пена нестойкая, для мойки еще не годится.
  2. получение окончательного продукта. Полученная на первом этапе смесь с высокой скоростью подается из смесителя на вспенивающую таблетку.

Таблетка изготовлена из специальной коррозионностойкой гидрофобной проволоки (или сетки) с расчетной величиной ячейки.

На выходе из вспенивающей таблетки пенный поток приобретает вид плоской струи за счет параллельно установленных пластин регулятора.

Благодаря длинному гибкому шлангу, пистолетом можно нанести пену на любые труднодоступные поверхности. Максимальная высота пенной струи достигает 6 метров.

Пенный комплект автомойщик готовит в аппарате.

Мойка подкапотного пространства

Популярность услуги мойки подкапотного пространства стала с усовершенстованием процедуры подготовки к продаже автомобиля, т.е. придание свежести для нового автовладельца. Но и неравнодушным сложно смотреть на состояние двигателя после суровых зим. Песок, грязь повреждают ремни и ролики, соль уничтожает детали электропроводки, клеммы, контакты, болты заземления на кузове, детали стартера и генератора, ремонт потом обходится в разы дороже.

Как показывает практика, активная пена хорошо справляется и с мойкой под капотом. Многие автолюбители опасаются данной операции и правильно делают. Ведь незнание некоторых нюансов, действительно может повлечь проблемы.

1. Мойку подкапотного пространства производить только «на холодную» (30 минут после поездки).

2. Рекомендуется изолировать генератор промышленной (пищевой) пленкой. Также необходимо снять клеммы с аккумулятора.

3. Избегать мойки под большим давлением. Это может привести к поломкам.

4. После мойки всё тщательно просушите воздухом.

Как сделать пеногенератор своими руками или с чего начать?

Как сделать пеногенератор своими руками? Ответ прост – нужно пробовать

Для изготовления пеногенератора важно подобрать не компрессор, а емкость, которая способна выдержать огромный объем воды и давления внутри. Все вариации создания пеногенератора, представленные выше, — это самые простые и понятные, но и одни из самых опасных при использовании из-за корпуса

Так, при малейшем отклонении в давлении, устройство может в лучшем случае треснуть и протекать, в худшем – взорваться в руках. Лучшей основой (емкостью) для такого рода генератора пены станет газовый баллон, но для создания генератора пены в этом случае, понадобится опыт применения сварки и , собственно, сварочный аппарат, что долго и проблематично, но надежно.

Пенокомплект как разновидность пеногенератора

В гаражных условиях лучше использовать пенокомплект – вариация оборудования для бесконтактной мойки авто.

Пистолет с насадкой для мойки. Подключается через шланг к мойке высокого давления

Это оборудование работает несколько по-иному. В нем тоже имеется емкость, но она значительно меньше по объему, чем у пеногенератора – всего 1 литр. Также в конструкцию его входит пенообразователь, который сразу же и играет роль пистолета для нанесения. Но в отличие от пеногена, пенокомплект работает не от компрессора, он является насадкой для моек высокого давления.

Емкость с пенообразователем, по другому называется пенная насадка для бесконтактной мойки

Схема пенной насадки

Работает пенокомплект так:

  1. Он надевается на шлаг подачи воды из мойки высокого давления.
  2. После включения мойки в работу, вода под высоким давлением подается на пенообразователь, а оттуда – в емкость, заполненную моющим средством, где и происходит первичное пенообразование.
  3. Получившийся в емкости раствор подающаяся вода выдавливает снова в пенообразователь, где он проходит через пенообразующую таблетку.
  4. На выходе из таблетки образуется мелкодисперсная пена, которая через раструб подается на поверхность кузова.

Для удобства работы к пенообразователю можно подсоединить удлинители (копья) разной длины, чтобы обеспечить нанесение пены на любую поверхность авто, в том числе крышу и днище.

Подробнее о том, что такое мойка высокого давления какие бывают и как выбрать читайте здесь.

Получаемую на выходе из пенокомплекта струю тоже можно регулировать при помощи установленного на пенообразователь вентиля.

Видео: Пенная насадка для мойки своими руками

  • малыми габаритными размерами;
  • получаемой на выходе пены хорошего качества;
  • простотой заправки (не требуется вода для создания раствора);

Но без мойки высокого давления пенокомплект работать не сможет.

Из-за получаемой на выходе мощной струи, расход моющего средства у такого оборудования несколько выше, чем у пеногена. В целом это вполне приемлемый вариант для бесконтактной мойки авто в домашних условиях. Да и стоит пенокомплект значительно дешевле, чем пеногенератор.

Подробнее о бесконтактной мойке и пенной насадке для бесконтактной мойки читайте здесь.

Конструкция пеногенератора

Конструктивно пеногенератор очень схож с обычным садовым опрыскивателем, принципиальная схема у них практически одинаковая. Но есть один существенный нюанс – пеноген является оборудованием, работающим под высоким давлением.

Основными составными элементами этого оборудования являются:

  1. Баллон (объем бывает разный – от 25 до 100 литров).
  2. Смеситель.
  3. Пистолет.
  4. Соединительный шланг.

Крупногабаритное оборудование, с баллоном большой емкости, может быть установлено на транспортную тележку, для обеспечения легкого перемещения.

Поскольку оборудование работает под высоким давлением, баллоны изготавливаются из нержавеющей или же из обычной стали, но с обязательным покрытием противокоррозионными средствами. В некоторых заводских моделях на баллоне установлена мерная линейка, что позволяет контролировать расход и своевременно осуществлять заправку.

Самостоятельно работать пеноген не может, поскольку требуется подача сжатого воздуха. Для этого предусмотрен на баллоне штуцер для подключения компрессора. Обычно рабочее давление для пеногенератора составляется 5-6 Бар. Для контроля давления на емкости устанавливается манометр, регулировка давления выполняется имеющимся в конструкции регулятором давления.

Пеногенератор из опрыскивателя своими руками

Пенная таблетка

Основным элементом смесителя является так называемая пенообразующая таблетка. В действительности же она представляет собой мелкоячеистую сетку, сложенную в несколько слоев и изготовленную устойчивой к коррозии проволоки. Она устанавливается в корпус, установленный на баллоне. И именно к нему подсоединяется шланг подачи. Эта таблетка обеспечивает разбивание подающейся на нее первичной пены, на мелкодисперсную фракцию высокой плотности.

А далее уже готовая пена подается на пистолет, которым она и наносится на поверхность кузова. Этот пистолет оснащен регулятором подачи пены, что позволяет задавать параметры выходной струи.

Назначение и принцип действия мелкодисперсного генератора

В процессе эксплуатации пеногенератор для мойки за счет высокого давления внутри рабочего баллона создает пену, которая наносится на кузовные панели для их очистки. Состав успешно борется с самыми стойкими загрязнениями. При этом оказываемое механическое воздействие минимально.

Использование активного состава пены позволяет производить комплексную очистку от загрязнений:

  • пыли и грязи;
  • стойких органических соединений;
  • микрофлоры.

Основным препятствием для индивидуального использования конструкции актуального типа является высокая цена профессионального изделия. Дорогая машина не оправдывает затраты при периодическом ее использовании для мойки одного автомобиля. Поэтому популярностью пользуются самодельные установки для бесконтактной мойки.

ПОСМОТРЕТЬ ВИДЕО

Конструктивно пенообразователь для автомойки схож с любой установкой избыточного давления – от садового опрыскивателя, до баллона для закачки сжиженного газа. В конструкцию устройства входят следующие элементы:

  1. Баллон высокого давления.
  2. Вспениватель субстанций.
  3. Распылитель, который обеспечивает подачу и тонкость распыления.
  4. Соединительные шланги достаточной длины.

https://youtube.com/watch?v=MHWmroqczqM

Вариант №2 — пеногенератор из газового баллона

Данный пеногенератор изготавливается из старого газового баллона.

В данной конструкции применена таблетка от заводского пеногенератора. Но в качестве альтернативы можно использовать самодельную таблетку из металлической или полиэтиленовой мочалки.

Популярные статьи  Гигиенический душ для унитаза со смесителем

Таблетка от пеногенератора заводского исполнения. Продается в виде запчасти для итальянской пенной насадки.

Схема пеногенератора.

Пеногенератор из обрезка газового баллона. Отличается от схемы тем, что добавлен ещё один вентиль для регулировки подачи жидкости, для оптимального соотношения воздух-вода.

Пена в зависимости от настроек может быть как не плотная так и с очень высокой плотность и за 30 минут не осядет. Но слишком плотная пена тоже плохо поскольку она хуже смывает грязь. Поэтому с помощью вентилей и кранов настраиваем оптимальную кратность пены.

Как сделать своими руками

Последовательность работ достаточно простая, независимо от выбранного метода.

Из огнетушителя

Пеногенератор из опрыскивателя своими руками

Процедура создания пеногенератора на основе огнетушителя состоит из нескольких этапов:

  1. Вверху огнетушителя приварите горловину, герметично закрывающуюся крышкой.
  2. С боковой стороны горловины приварите резьбованную трубку диаметром 0,5 дюйма.
  3. На трубку накрутите переходный фитинг, закрепляющий резиновый шланг.
  4. У основания резервуара просверлите отверстие, в которое вставьте отрезок 0,5 дюймовой резьбованной трубки.
  5. В той части трубы, которая находится внутри огнетушителя, просверлите около дюжины отверстий диаметром 2-2,5 мм. Торец трубки нужно заглушить.
  6. Обварите трубку с выступающей наружу части.
  7. На конец трубки, выходящий наружу, накрутите кран с переходником для шланга.
  8. В процессе сборки всех фитингов нужно не забывать про герметизацию резьбовых соединений.

Принцип работы такого самодельного пеногенератора выглядит так: через шланг у основания в резервуар, наполненный мыльным раствором, подается воздух компрессором. Затем компрессор прекращает работу, кран на подающей воздушной магистрали перекрывается, а кран на верхнем отводе открывается, выпуская пенную массу наружу.

Из садового опрыскивателя

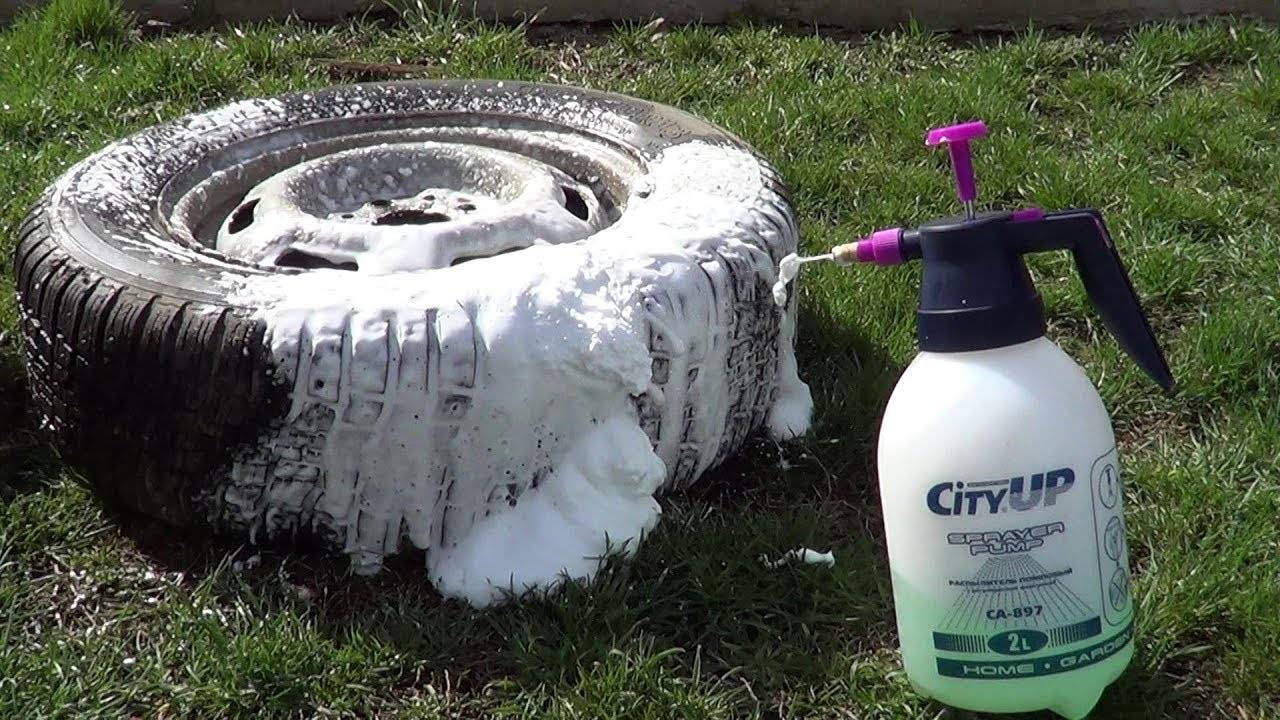

Пеногенератор из опрыскивателя своими руками

Найти старый садовый опрыскиватель не составит труда, поэтому этот способ пользуется наибольшим спросом. Он не такой надежный и долговечный, как предыдущий, но более доступный и простой. Изготовление пеногенератора из садового опрыскивателя происходит таким образом:

  1. Снимите крышку с распылителя.
  2. В капиллярной трубке проделайте небольшие дырки как можно ближе к краю крышки.
  3. Демонтируйте носик опрыскивателя.
  4. С носика опрыскивателя снимите металлическую трубку.
  5. Вставьте в трубку небольшой кусочек губки, которая будет выполнять роль дисперсного распылителя.
  6. Соберите назад крышку резервуара.

Полученное отверстие будет выполнять роль воздушного канала, создающего эмульсионный раствор.

Можно сделать пеногенератор и из газового баллона или пластиковой канистры. Процесс преобразования резервуара во всех случаях примерно одинаковый. Какую именно емкость выбрать для создания генератора пены, каждый решает сам. В любом случае устройство получится менее затратное, нежели промышленное оборудование для бесконтактной мойки авто.

Устройство пеногенератора и принцип его действия

Перед тем как начать собирать свой собственный генератор пены, необходимо точно понимать принцип его действия. Главным назначением данного устройства является обнародование пены и дальнейшее ее плавное п равномерное распределение по корпусу машины.

Водяная струя проходит сквозь раствор, который перемешивается с воздухом, нагнетаемым из компрессора. При данном процессе образуется активная пена, которая способна с легкостью очистить авто от загрязнений. Помимо того, что пена образовалась, она должна быть плотной, что достигается путем прохождения слегка вспененной мыльной воды через таблетку (многослойная металлическая сеточка), которая вспенивает интенсивно раствор. Далее жидкость поступает на параллельные пластины-регуляторы для того, чтобы поток раствора был плоским. Шланг необходим для вывода пены, на него закрепляется насадка для распределения водяных потоков или просто насадка-душ.

Необходимые материалы

Для эффективной работы будущего пеногенератора, приобретение дорогостоящих компонентов, а также использование новых частей и приборов не обязательно. При изготовлении устройства своими руками понадобятся следующие части и материалы:

емкость из садового опрыскивателя. Для этого подойдут емкости от опрыскивателей для сада и огорода, ручной помповый, садовый comfort 12 л, помповый stanley, бензиновый ранцевый садовый, ручной помповый, а так же модели «Квазар» или «Жук».

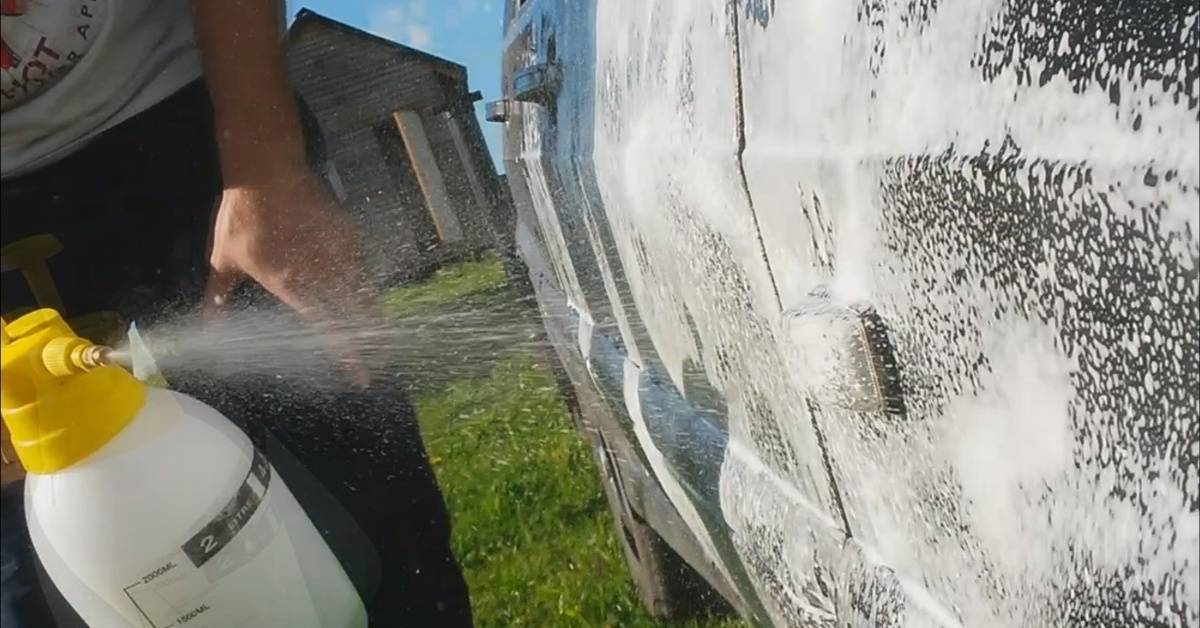

Пеногенератор из опрыскивателя своими руками

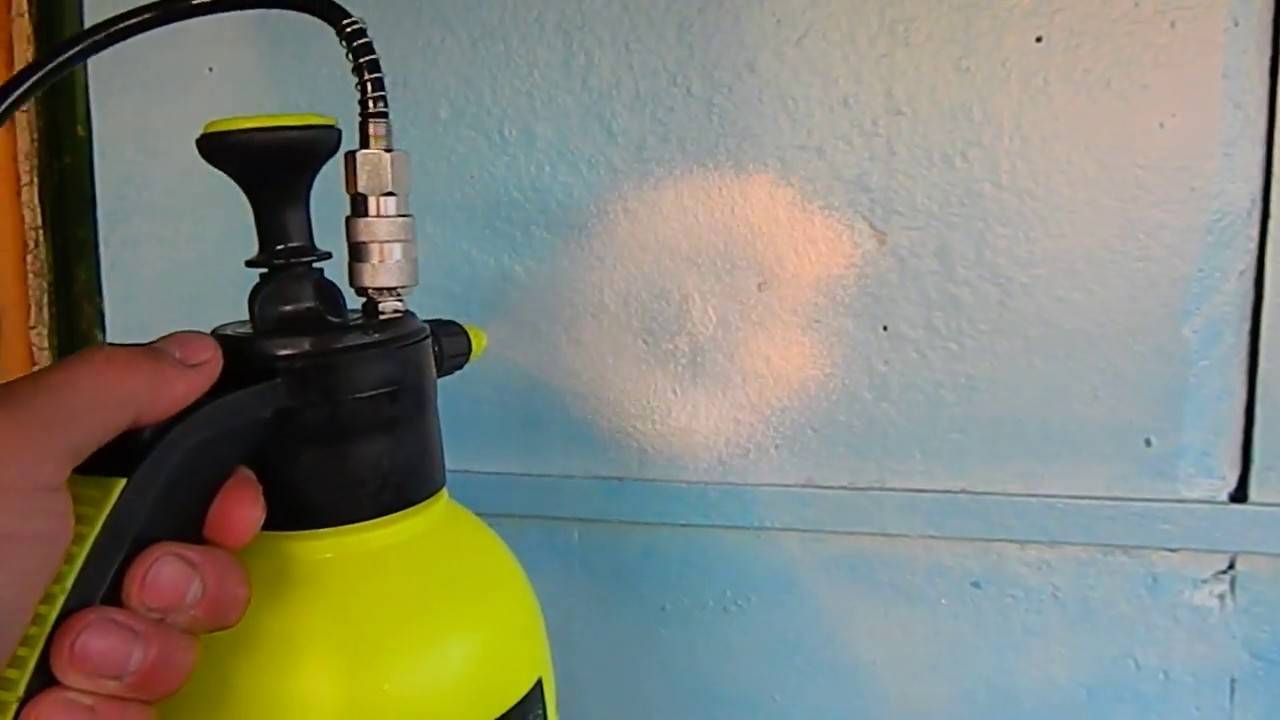

Из опрыскивателя Жук

  • У этих моделей  демонтируются насос или помпа;
  • манометр со шкалой до 10 атм;
  • ниппель с запорным клапаном, пропускающим воздух в одном направлении.два 0,5-дюймовых сгона с четырьмя гайками и уплотнительными прокладками;
  • кран, регулирующий подачу пены;
  • металлическая трубка и форсунок для распыления воды;
  • армированный шланг, выдерживающий давление до 8 атмосфер;
  • переходник для шланга;
  • хомуты для соединения штуцеров со шлангами;
  • пенная таблетка.

При подборе материалов первым делом определяются с емкостью, которая способна выдержать давление до 6 атмосфер. Неповрежденный бак садового опрыскивателя вполне подходит под эти требования. Пенную таблетку приобретают в магазине или делают самостоятельно.

Основой функционирования пеногенератора из опрыскивателя Жук выступает металлическая сеточка, которую несложно изготовить из металлической щетки, предназначенной для мытья посуды, или плотно сбитого комка лески.

Для чего вспенивать шампунь?

Данная статья рассчитана на владельцев в комплекте с которыми отсутствовали эффективные генераторы пены. Известно, что плотная и обильная пена с применением специального шампуня, нанесённая на сухой кузов, значительно повышает качество его мойки.

Важным параметром при мойке является время воздействия пены на грязь: если смыть шампунь слишком рано, то он не успеет прореагировать и грязь будет удалена не полностью. Если пену передержать, то перешедшая в пену грязь при высыхании состава снова выпадет на кузов в виде белёсого осадка, что неминуемо приведет к образованию некрасивых разводов. Поэтому пена должна находиться на поверхности лакокрасочного покрытия кузова примерно 4-5 минут.

Принимая во внимание вышеизложенное, автолюбители пытаются сделать пенообразователь для мойки своими руками. Некоторые из них присматриваются к большим и дорогим садовым опрыскивателям, краскопультам, которые после переделки теоретически можно использовать для распыления шампуня, но стоимость таких устройств и необходимых воздушных компрессоров, а также других запасных частей и компонентов зачастую превышает стоимость фирменной мойки высокого давления

Какой химией заправлять самодельное оборудование

В случае с использованием самодельных устройств, возникает вполне резонный вопрос: какие именно моющие средства как нельзя кстати подойдут для создания рабочего раствора?

На сегодняшний день средства для пенообразования представлены в широком ассортименте, поэтому трудно однозначно утверждать, что химия определенной марки будет наиболее приемлемой в данном случае.

Тем не менее, можно всегда обратиться к аналитическим данным и составить список производителей, пользующихся наибольшей популярностью среди автолюбителей.

Среди них можно выделить следующие фирмы:

  • Автошампунь от Керхер;
  • Отечественное жидкое мыло «Новая Заря»;
  • Шампунь-концентрат «Hi Gear»;
  • Автошампунь «FliNN»;
  • Автошампунь «Grass»

Выгоды использования пеногенератора для мойки авто

Генератор пены продаётся в магазине, который торгует оборудованием для профессиональных автомобильных моек. Цена покупного пеногенератора от 10 тысяч. А если брать брендовый аппарат, то придётся заплатить в два раза больше. Такие затраты не каждому по карману. Поэтому ниже приведена небольшая инструкция, как самому сделать пенный генератор и потратить на его изготовление всего от 500 до 2 тыс. рублей. Кроме экономии денежных средств, владелец самодельного генератора получает такие выгоды:

  • экономия времени — мойка активной пеной автомобиля происходит быстрее, примерно на 10–15 минут;
  • моющее средство расходуется эффективнее и экономнее;
  • активная пена исключает использование губки, что помогает защитить лакокрасочное покрытие от механического воздействия;
  • пеногенератор позволяет тщательнее вымыть труднодоступные места.
Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Пеногенератор из опрыскивателя своими руками
Какое допустимое расстояние от скважин до септика
