Узел прохода вентиляции через стену

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

  • проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
  • оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
  • Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Вентиляционное отверстие в стене: особенности и как правильно сделать

В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. задача этого отверстия — обеспечить приток свежего воздуха с улицы.

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах — залах и спальнях, но также и в подсобных помещениях — санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Таблица параметров

Артикул
d1, мм
d2, мм
B, мм
A, мм
Н, мм
Масса, кг

К2.МУ.УПК45.080
80
90
380
520
200
2
К2.МУ.УПК45.100
100
110
400
530
200
2,10
К2.МУ.УПК45.110
110
120
410
540
200
2,20
К2.МУ.УПК45.115
115
125
415
540
200
2,20
К2.МУ.УПК45.120
120
130
420
560
200
2,30
К2.МУ.УПК45.130
130
140
430
570
200
2,35
К2.МУ.УПК45.140
140
150
440
580
200
2,40
К2.МУ.УПК45.150
150
160
450
590
200
2,50
К2.МУ.УПК45.160
160
170
460
610
200
2,50
К2.МУ.УПК45.180
180
190
480
640
200
2,70
К2.МУ.УПК45.200
200
210
500
660
200
2,90
К2.МУ.УПК45.210
210
220
510
680
200
2,90
К2.МУ.УПК45.220
220
230
520
690
200
2,90
К2.МУ.УПК45.230
230
240
530
700
200
3
К2.МУ.УПК45.240
240
250
540
710
200
3,10
К2.МУ.УПК45.250
250
260
550
730
200
3,10
К2.МУ.УПК45.260
260
270
560
750
200
3,50
К2.МУ.УПК45.280
280
290
580
870
200
4,10
К2.МУ.УПК45.300
300
310
600
800
200
4,50
К2.МУ.УПК45.320
320
330
620
850
200
4,90
К2.МУ.УПК45.350
350
360
650
870
200
5,40
К2.МУ.УПК45.400
400
41
700
940
200
5,80
К2.МУ.УПК45.450
450
460
750
1010
200
6,30
К2.МУ.УПК45.500
500
510
800
1080
200
6,70
К2.МУ.УПК45.550
550
560
850
1150
200
7,30
К2.МУ.УПК45.600
600
610
900
1220
200
7,80
К2.МУ.УПК45.650
650
660
950
1290
200
7,80
К2.МУ.УПК45.700
700
710
1000
1360
200
7,90
К2.МУ.УПК45.750
750
760
1050
1420
200
8,10
К2.МУ.УПК45.800
800
810
1100
1490
200
8,10
К2.МУ.УПК45.850
850
860
1150
1630
200
8,70
К2.МУ.УПК45.900
900
910
1200
1640
200
9,70
К2.МУ.УПК45.1000
1000
1010
1300
1770
200
10,70
К2.МУ.УПК45.1100
1100
1110
1400
1980
200
11,20

Артикул
К2.МУ.УПК45.080

  • К2.МУ.УПК45.080
  • К2.МУ.УПК45.100
  • К2.МУ.УПК45.110
  • К2.МУ.УПК45.115
  • К2.МУ.УПК45.120
  • К2.МУ.УПК45.130
  • К2.МУ.УПК45.140
  • К2.МУ.УПК45.150
  • К2.МУ.УПК45.160
  • К2.МУ.УПК45.180
  • К2.МУ.УПК45.200
  • К2.МУ.УПК45.210
  • К2.МУ.УПК45.220
  • К2.МУ.УПК45.230
  • К2.МУ.УПК45.240
  • К2.МУ.УПК45.250
  • К2.МУ.УПК45.260
  • К2.МУ.УПК45.280
  • К2.МУ.УПК45.300
  • К2.МУ.УПК45.320
  • К2.МУ.УПК45.350
  • К2.МУ.УПК45.400
  • К2.МУ.УПК45.450
  • К2.МУ.УПК45.500
  • К2.МУ.УПК45.550
  • К2.МУ.УПК45.600
  • К2.МУ.УПК45.650
  • К2.МУ.УПК45.700
  • К2.МУ.УПК45.750
  • К2.МУ.УПК45.800
  • К2.МУ.УПК45.850
  • К2.МУ.УПК45.900
  • К2.МУ.УПК45.1000
  • К2.МУ.УПК45.1100
  • d1, мм
    80
  • d2, мм
    90
  • B, мм
    380
  • A, мм
    520
  • Н, мм
    200
  • Масса, кг
    2
  • d1, мм
    100
  • d2, мм
    110
  • B, мм
    400
  • A, мм
    530
  • Н, мм
    200
  • Масса, кг
    2,10
  • d1, мм
    110
  • d2, мм
    120
  • B, мм
    410
  • A, мм
    540
  • Н, мм
    200
  • Масса, кг
    2,20
  • d1, мм
    115
  • d2, мм
    125
  • B, мм
    415
  • A, мм
    540
  • Н, мм
    200
  • Масса, кг
    2,20
  • d1, мм
    120
  • d2, мм
    130
  • B, мм
    420
  • A, мм
    560
  • Н, мм
    200
  • Масса, кг
    2,30
  • d1, мм
    130
  • d2, мм
    140
  • B, мм
    430
  • A, мм
    570
  • Н, мм
    200
  • Масса, кг
    2,35
  • d1, мм
    140
  • d2, мм
    150
  • B, мм
    440
  • A, мм
    580
  • Н, мм
    200
  • Масса, кг
    2,40
  • d1, мм
    150
  • d2, мм
    160
  • B, мм
    450
  • A, мм
    590
  • Н, мм
    200
  • Масса, кг
    2,50
  • d1, мм
    160
  • d2, мм
    170
  • B, мм
    460
  • A, мм
    610
  • Н, мм
    200
  • Масса, кг
    2,50
  • d1, мм
    180
  • d2, мм
    190
  • B, мм
    480
  • A, мм
    640
  • Н, мм
    200
  • Масса, кг
    2,70
  • d1, мм
    200
  • d2, мм
    210
  • B, мм
    500
  • A, мм
    660
  • Н, мм
    200
  • Масса, кг
    2,90
  • d1, мм
    210
  • d2, мм
    220
  • B, мм
    510
  • A, мм
    680
  • Н, мм
    200
  • Масса, кг
    2,90
  • d1, мм
    220
  • d2, мм
    230
  • B, мм
    520
  • A, мм
    690
  • Н, мм
    200
  • Масса, кг
    2,90
  • d1, мм
    230
  • d2, мм
    240
  • B, мм
    530
  • A, мм
    700
  • Н, мм
    200
  • Масса, кг
    3
  • d1, мм
    240
  • d2, мм
    250
  • B, мм
    540
  • A, мм
    710
  • Н, мм
    200
  • Масса, кг
    3,10
  • d1, мм
    250
  • d2, мм
    260
  • B, мм
    550
  • A, мм
    730
  • Н, мм
    200
  • Масса, кг
    3,10
  • d1, мм
    260
  • d2, мм
    270
  • B, мм
    560
  • A, мм
    750
  • Н, мм
    200
  • Масса, кг
    3,50
  • d1, мм
    280
  • d2, мм
    290
  • B, мм
    580
  • A, мм
    870
  • Н, мм
    200
  • Масса, кг
    4,10
  • d1, мм
    300
  • d2, мм
    310
  • B, мм
    600
  • A, мм
    800
  • Н, мм
    200
  • Масса, кг
    4,50
  • d1, мм
    320
  • d2, мм
    330
  • B, мм
    620
  • A, мм
    850
  • Н, мм
    200
  • Масса, кг
    4,90
  • d1, мм
    350
  • d2, мм
    360
  • B, мм
    650
  • A, мм
    870
  • Н, мм
    200
  • Масса, кг
    5,40
  • d1, мм
    400
  • d2, мм
    41
  • B, мм
    700
  • A, мм
    940
  • Н, мм
    200
  • Масса, кг
    5,80
  • d1, мм
    450
  • d2, мм
    460
  • B, мм
    750
  • A, мм
    1010
  • Н, мм
    200
  • Масса, кг
    6,30
  • d1, мм
    500
  • d2, мм
    510
  • B, мм
    800
  • A, мм
    1080
  • Н, мм
    200
  • Масса, кг
    6,70
  • d1, мм
    550
  • d2, мм
    560
  • B, мм
    850
  • A, мм
    1150
  • Н, мм
    200
  • Масса, кг
    7,30
  • d1, мм
    600
  • d2, мм
    610
  • B, мм
    900
  • A, мм
    1220
  • Н, мм
    200
  • Масса, кг
    7,80
  • d1, мм
    650
  • d2, мм
    660
  • B, мм
    950
  • A, мм
    1290
  • Н, мм
    200
  • Масса, кг
    7,80
  • d1, мм
    700
  • d2, мм
    710
  • B, мм
    1000
  • A, мм
    1360
  • Н, мм
    200
  • Масса, кг
    7,90
  • d1, мм
    750
  • d2, мм
    760
  • B, мм
    1050
  • A, мм
    1420
  • Н, мм
    200
  • Масса, кг
    8,10
  • d1, мм
    800
  • d2, мм
    810
  • B, мм
    1100
  • A, мм
    1490
  • Н, мм
    200
  • Масса, кг
    8,10
  • d1, мм
    850
  • d2, мм
    860
  • B, мм
    1150
  • A, мм
    1630
  • Н, мм
    200
  • Масса, кг
    8,70
  • d1, мм
    900
  • d2, мм
    910
  • B, мм
    1200
  • A, мм
    1640
  • Н, мм
    200
  • Масса, кг
    9,70
  • d1, мм
    1000
  • d2, мм
    1010
  • B, мм
    1300
  • A, мм
    1770
  • Н, мм
    200
  • Масса, кг
    10,70
  • d1, мм
    1100
  • d2, мм
    1110
  • B, мм
    1400
  • A, мм
    1980
  • Н, мм
    200
  • Масса, кг
    11,20
Популярные статьи  Не работает теплый пол возможные причины и устранение поломки

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Важные мелочи

Распространенные типы трубопроводов капитальных сооружений таковы:

  • водопровод холодного и горячего снабжения;
  • система водоотведения (внутренняя канализация);
  • теплопровод парового отопления;
  • дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Популярные статьи  Смеситель-переключатель режимов подачи воды для душевых кабин

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

Узел прохода вентиляции через стену

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

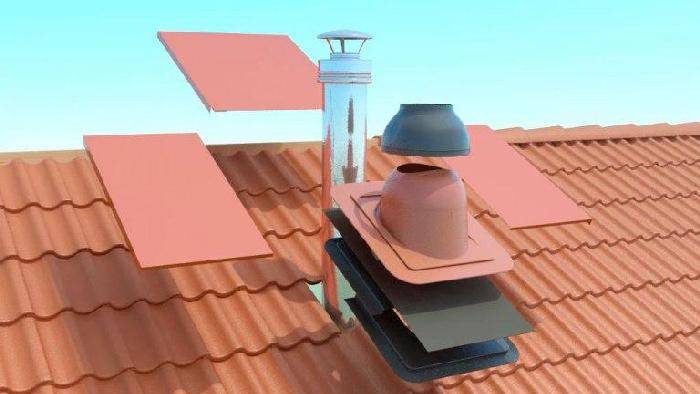

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Видео описание

Подробнее порядок действий можно увидеть в видеоролике:

Монтаж УП на мягкую кровлю выполняется подобным способом. Работа несколько проще, так как поверхность ровная и не требует от проходки повторения рельефа. Необходимо лишь плотно прикрепить узел к поверхности и тщательно изолировать ее герметиком.

В заключение следует сказать несколько слов о необходимости обработки всех стыков и соединений. Влага не должна иметь возможности проникновения в щели. Даже если она не проходит сквозь все слои утепления, при замерзании лед расширит щель и понемногу увеличит ее до опасных размеров. Поэтому все узлы после установки рекомендуется обработать снаружи по периметру герметиком, делая линию соединения узла с кровлей закрытой от внешних воздействий. Это позволит исключить возможность появления протечек и обеспечит максимально длительный срок службы элементов.

Что это такое и зачем он нужен?

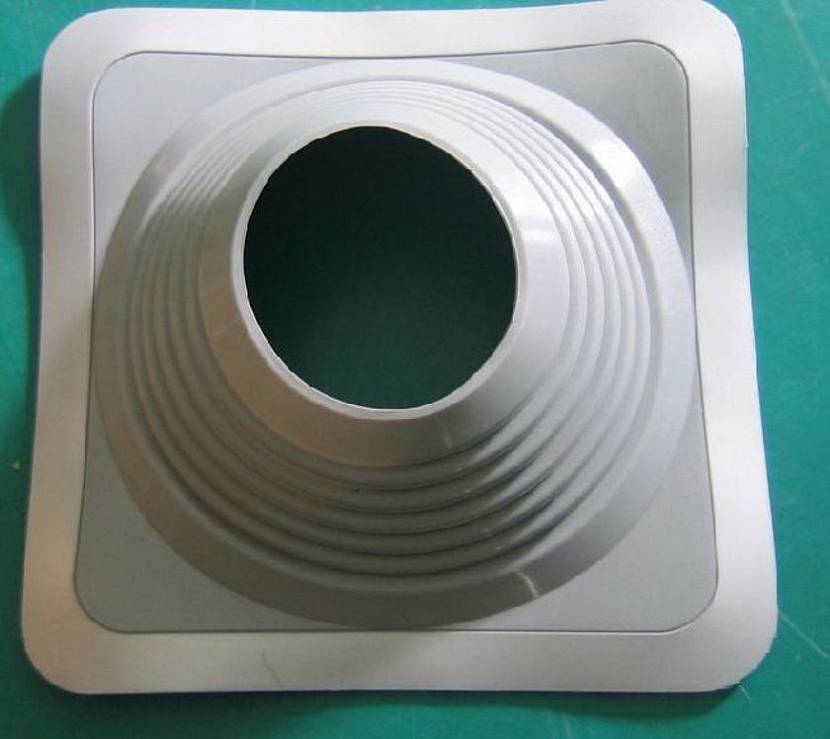

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.

Узел прохода вентиляции через стену

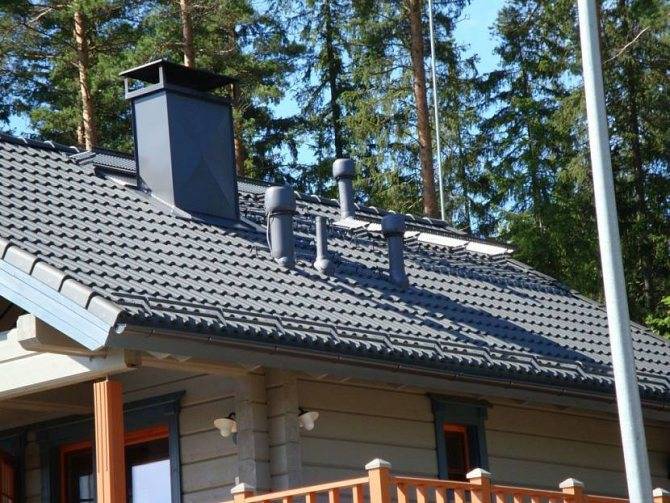

Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

  • Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
  • Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
  • Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.
Популярные статьи  Грунтовка труб и других поверхностей под термостойкие покрытия

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Способ установки

Устройство прохода монтируется в точке прохождения вентиляционной трубы через стены либо крышу. Используется он как в принудительной, так и в естественной системах вентиляции. Может устанавливаться на железобетонные стаканы, либо напрямую на стропилах кровли. Если используется ж/б стакан, то монтаж осуществляется на анкерные болты, чтобы уменьшить нагрузку на кровлю.

Определяется в зависимости от:

  1. Угла наклона ската крыши
  2. Материала покрытия чердака и его толщины
  3. Вида покрытия крыш
  4. Атмосферных условий – влажности, ветрового, снегового и температурного режимов и пр. Особенно важна толщина снегового покрова, так как именно снег может перекрывать вентиляционные каналы и блокировать поток воздуха.

Как устроен узел прохода вентиляции через кровлю

Узел прохода состоит из следующих элементов:

  • Отверстие в кровле

    , имеющее соответствующую форму и размеры.

  • Воздуховод

    , проходящий сквозь отверстие.

  • Проходка

    , плотно установленная на проходном участке воздуховода, имеющая опорное кольцо и присоединительный фланец. Он имеет определенный угол наклона, а также специфический рельеф, повторяющий рисунок того или иного типа кровельного покрытия.

Основной элемент УП – собственно проходка, именно она обеспечивает функционал устройства. Существуют разные конструкции проходок.

Узел прохода вентиляции через стену
В последнее время набирают популярность эластичные конструкции, обладающие универсальностью и возможностью использования на любых типах кровли Источник orchardo.ru

Эластичная проходка изготавливается из специальных видов резины или иных гибких материалов, устойчивых к атмосферным воздействиям, перепадам температуры и влажности, воздействию ультрафиолетовых лучей. Она имеет гофрированный присоединительный рукав, позволяющий изменять форму и подходящий для разных углов наклона. Высота рукава может быть разной, чем больше угол наклона, тем выше должен быть рукав проходки.

Помимо эластичных конструкций, существуют пластиковые изделия. Они устойчивы к воздействию влаги, хорошо переносят перепады температур и воздействие ультрафиолетовых лучей. как правило, пластиковые УП выпускаются для различных типов кровельного покрытия как доборные элементы.

Необходимо четко различать узел прохода через кровлю для воздуховода и для дымохода. При схожести функций, эти элементы имеют одно принципиальное различие: вентиляционные проходы работают с воздушными потоками нормальной и низкой температуры, а дымоходы выводят раскаленные продукты горения и нуждаются в огнестойкой защите.

Узел прохода вентиляции через стену
Дымоходы нуждаются в огнестойкой защите Источник proroofer.ru

Рекомендации специалистов

Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет

Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

При прокладке внутренних коммуникаций (отопления, газо-, водоснабжения и канализационных сетей) часть магистрали почти всегда проходит через перекрытия, стены или фундамент. Технология, по которой прокладывается узел прохода трубопровода через стену или другую «преграду», зависит от используемых материалов и типа конструкции. Рассмотрим особенности прокладки и нормы работы.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

  1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
  2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.
