Инструкция по монтажу, обвязке и подключению к сети электрокотла

Содержание

Элементы обвязки и правила их расположения

Обвязка стандартного электрокотла отопления включает следующие основные элементы:

  • Циркуляционный насос. Создает напор теплоносителя для максимально быстрого и равномерного распределения тепла по системе.
  • Расширительный бачок. Один из основных узлов, без которого не допускается подключение и эксплуатация электрического котла. В него поступает излишек объема теплоносителя, образуемого при перегреве. Без бака подобное явление приводило бы к разрыву трубопровода и радиаторов.
  • Клапан аварийного сброса. В случае превышения давления в системе выше критического производит сбрасывание теплоносителя.
  • Автоотводчик воздуха. Для облегчения движения воды по контуру и устранения шума прибор периодически стравливает воздух из труб.

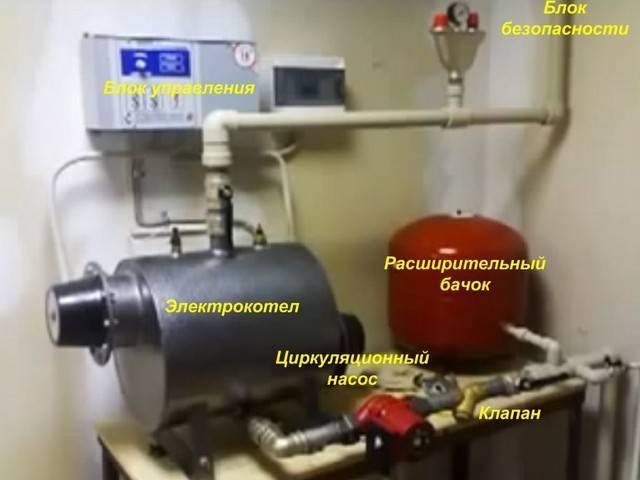

Расширительный бачок, воздухоотводчик и клапан сброса – 3 важных элемента для установки электрокотлаИсточник strojka-gid.ru

Измеритель давления в системе. Показывает значение давления теплоносителя. Для отопительных контуров в частных домах его шкала должна быть рассчитана не менее, чем на 4 бар.

Такие 3 узла схемы, как расширительный бачок, аварийный клапан и сбросник воздуха, формируются группу безопасности котла. Их установка обязательна для любой модели агрегата

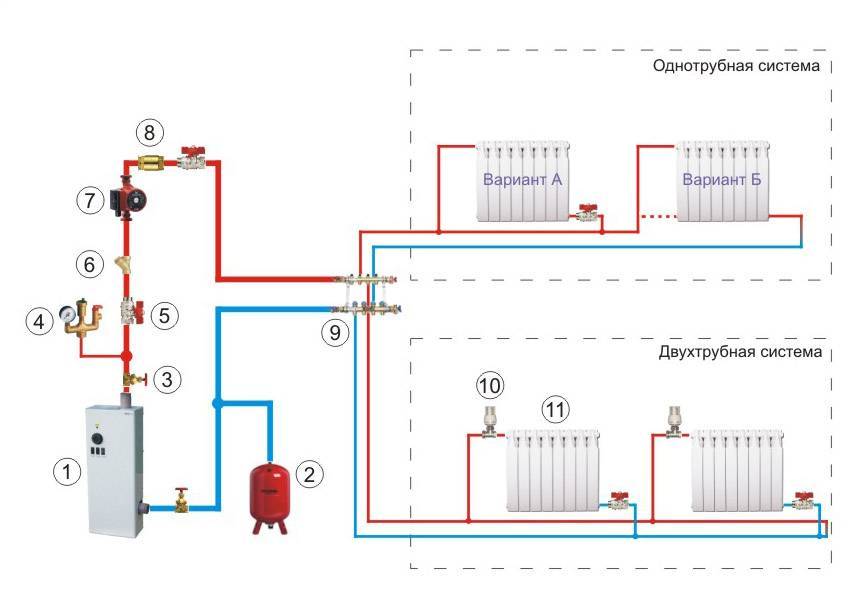

При этом не менее важно расположение друг относительно друга основных элементов обвязки. Устанавливаться они должны в следующей закономерности:

  • Насос располагается непосредственно перед входом в агрегат – на обратной магистрали – где температура теплоносителя имеет минимальное значение.
  • Группа безопасности устанавливается сразу за котлом – на выходе прямой магистрали. Обуславливается это тем, что в случае превышения рабочих параметров наивысшая точка повышения давления возникает именно в этом месте.

Видео-пример монтажа электрокотла в доме:

Расширительный бачок устанавливается в любом месте, но при соблюдении следующей закономерности – если перед агрегатом, то с минимальным 2-х-кратным значением напора насоса, если после, то минимум с 8-кратной величиной этого параметра.

Этапы монтажа

Установка электрокотла осуществляется по следующему алгоритму:

Проектирование и расчет. Прежде чем приобрести и установить котел требуется рассчитать по мощности с учетом площади и особенностей помещения, а также возможностей электросети. На данном этапе также планируется схема и дополнительное подключаемое оборудование, ГВС, теплые полы и проч.

Видео-обзор устройства обвязки электрокотла:

  • Подготовка места. Для напольной модели создается фундамент, при необходимости обустраивается котельная, выполняется отделка негорючими материалами.
  • Установка агрегата. Оборудование монтируется на стену или основание, закрепляется. Выполняется подсоединение трубопровода с обвязкой, подключается заземление.
  • Подключение питания. Подводка питающей магистрали проводится напрямую отдельной веткой – через распредщиток.
  • Установка защитной аппаратуры. Современные электрические котлы требуют защиты от перепадов напряжения. Поэтому питание к ним подводить необходимо через автомат, УЗО и стабилизатор напряжения.
  • Запуск. Перед запуском система проверяется на целостность во всех местах соединения – как трубопровод, так и электропроводка должны находиться в исправном состоянии. Прежде чем включить агрегат, открываются все необходимые подсоединенные задвижки.

Видео-пример эксплуатации отопления дома на электрокотле:

Коротко о главном

Бытовые электрические котлы подразделяются на 3 вида – классические, электродные и индукционные. Чаще всего применяются классические, работающие от ТЭНа. Среди их плюсов выделяются – высокий КПД, легкий монтаж, безопасность, экологичность, компактность, малый вес и разнообразие модельного ряда. Недостатки проявляются в высоком потреблении электроэнергии и необходимости заземления.

Для правильного монтажа электрокотла необходимо учесть ряд правил техники безопасности и требований по электромонтажу. Для работы отопительного агрегата нужны следующие элементы обвязки:

  • Циркуляционный насос.
  • Расширительный бачок.
  • Клапан безопасности.
  • Автоматический воздухоотводчик.
  • Манометр.

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

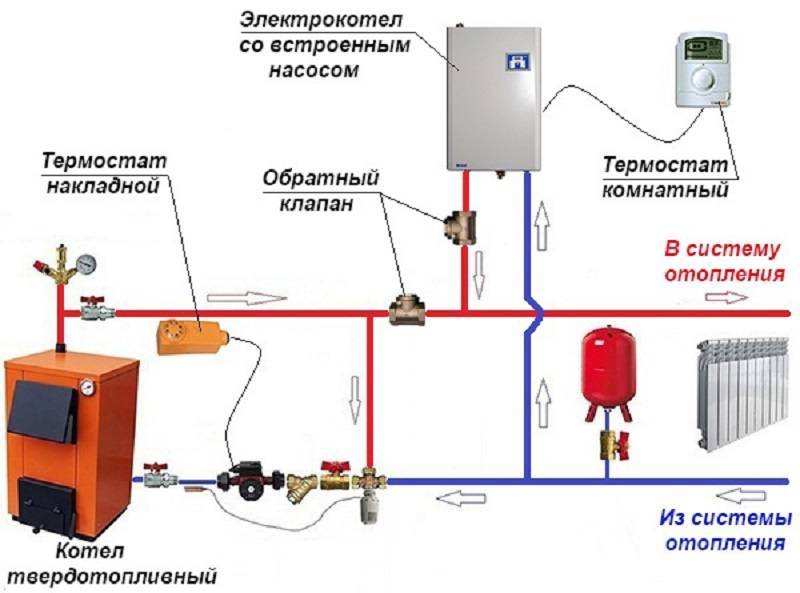

Схема отопления с электрическим и твердотопливным котлом

Чаще всего электрические котлы для водяного отопления дома устанавливаются в качестве дополнительного источника обогрева в тандеме с твердотопливным нагревателем. В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Так, выделяют обычные аппараты и длительного горения. В обоих случаях в топку время от времени нужно подбрасывать дрова, уголь и т.д. Соответственно, владелец получается привязанным к дому, а если надо уехать на пару дней? Вот тут-то и пригодится электрический нагреватель.

В схеме отопления электрокотла с тт нагревателем подключение осуществляется параллельно. При этом нужно снабдить каждое кольцо циркуляции:

  • электрическим насосом;
  • обратным клапаном.

Только в таком случае все будет работать как часы. При этом не имеет значение метод разводки труб, принцип подключения двух нагревателей одинаковый. Естественно, что нужно настроить автоматику и синхронизировать работу насосов и нагревателей. Оба котла должны иметь привязку к своему насосу при этом, не пересекаясь между собой. Принцип такой, что если остановился нагреватель, синхронизированный с ним насос также не должен работать и наоборот.

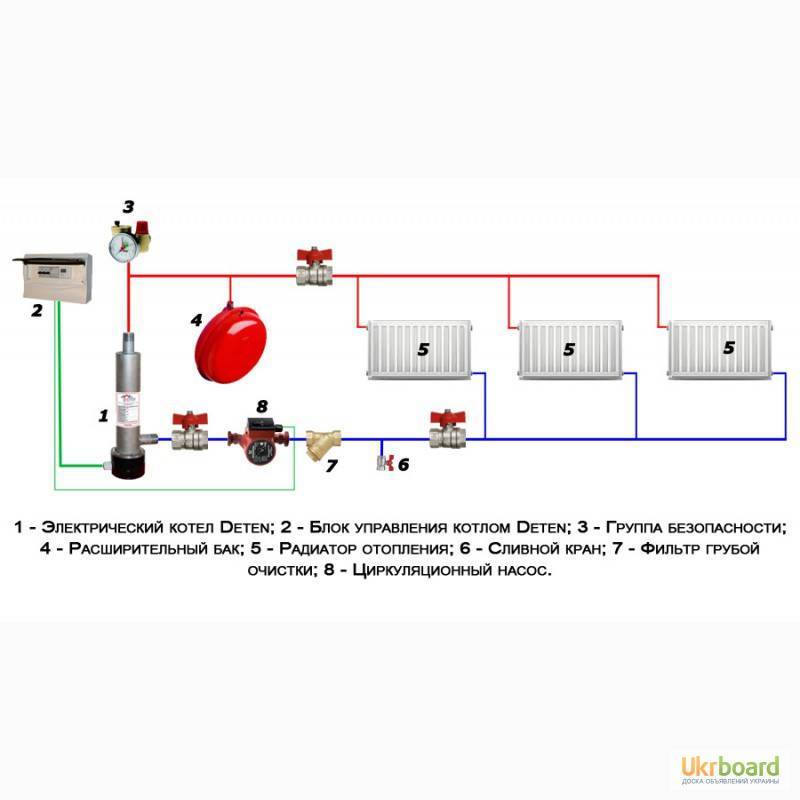

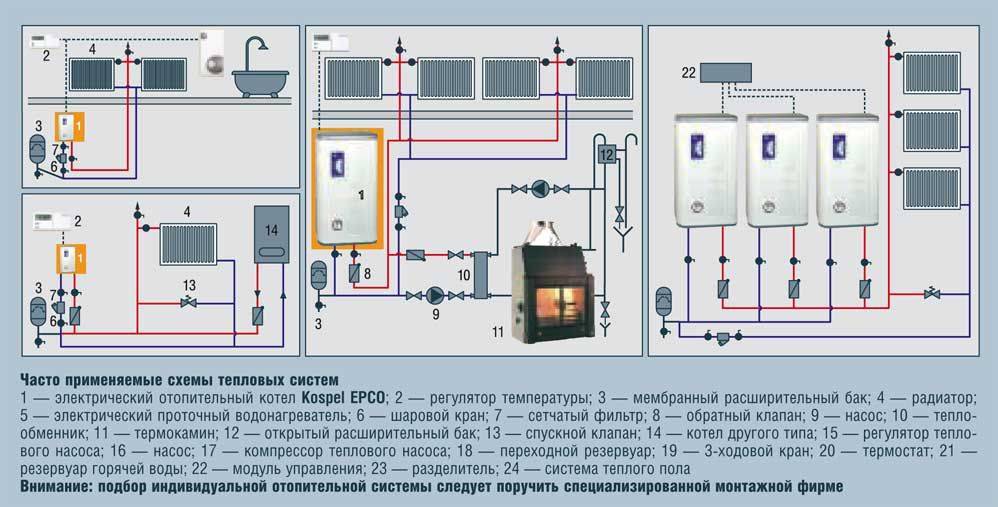

Как самому установить электрокотел в частном доме (схема)?

Современные электрокотлы, несмотря на всю их выскокотехнологичность являются довольно простыми устройства для установки. Принципиальная схема установки типового отопительного электрокотла приведена на рисунке.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

схема установки электрокотла, необходимые элементы системы

Однако, по мере усложнения конструкции котла, включения в систему нагрева дополнительных контуров – усложняется и монтаж таких устройств. В развитые системы включаются не только обогревательные контуры (которых может быть несколько по числу комнат в доме), но и контур горячего водоснабжения. Каждый контур может оборудоваться индивидуальными температурными датчиками, сливными и запорными вентилями, входным фильтром для воды-теплоносителя, циркуляционные насосы.

Следовательно – монтаж системы отопления на основе электрокотла в частном доме необходимо начинать с составления подробного проекта. В проекте должна быть отражена потребная мощность нагревательного электрооборудования, рассчитано необходимое число и длина трубопроводов для организации контуров систем отопления и горячего водоснабжения, а также все периферийное оборудование.

Важно!!! Если вы начнете монтаж системы отопления без предварительной оценки потребляемой мощности и разработки проекта — вы можете допустить критическую ошибку и в итоге у вас будет либо холодный дом, либо чрезмерное потребление электроэнергии. Сэкономить в этом случае у вас вряд ли получится! Любая ошибка в просчетах сильно ударит по вашему карману!. После составления проекта и расчета мощности осуществляется ревизия системы электропитания – при необходимости прокладываются новые провода, в распределительном щитке ставиться отдельный аварийный выключатель

Популярные статьи  Что делать и куда обращаться, если в Вашей квартире холодно

После составления проекта и расчета мощности осуществляется ревизия системы электропитания – при необходимости прокладываются новые провода, в распределительном щитке ставиться отдельный аварийный выключатель.

В дальнейшем монтаж системы отопления и водоснабжения производится по общим правилам строительства таких систем. При самостоятельном монтаже, как минимум на этапе расчета и составления проекта рекомендуем вам воспользоваться консультациями специалистов.

Индукционные

Конструкция индукционных котлов состоит из индукционной катушки и металлического сердечника. Индукционная катушка имеет два слоя обмоток. Первая выполняет преобразование электрической энергии в магнитную, под воздействием которой вторичная обмотка нагревает стальной стержень. Тепло от сердечника передается теплоносителю.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Преимущества. Высокая экономичность, эффективность и пожарная безопасность. В отличие от ТЭновых котлов не образуют накипь, а по сравнению с электродными, не так требовательны к теплоносителю. Фактически в качестве теплоносителя может выступать любая жидкая среда от обычной воды до очищенных нефтепродуктов. Конструкция котла сверхнадёжна, поскольку в ней нет элементов, которые подвергаются механическому износу. Регламентированный срок службы может превышать 25-30 лет.

Недостатки. Высокая стоимость. Значительный вес даже при компактных размерах. Допускается только напольная установка.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

  1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
  2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
  3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
  4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
  5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент – монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

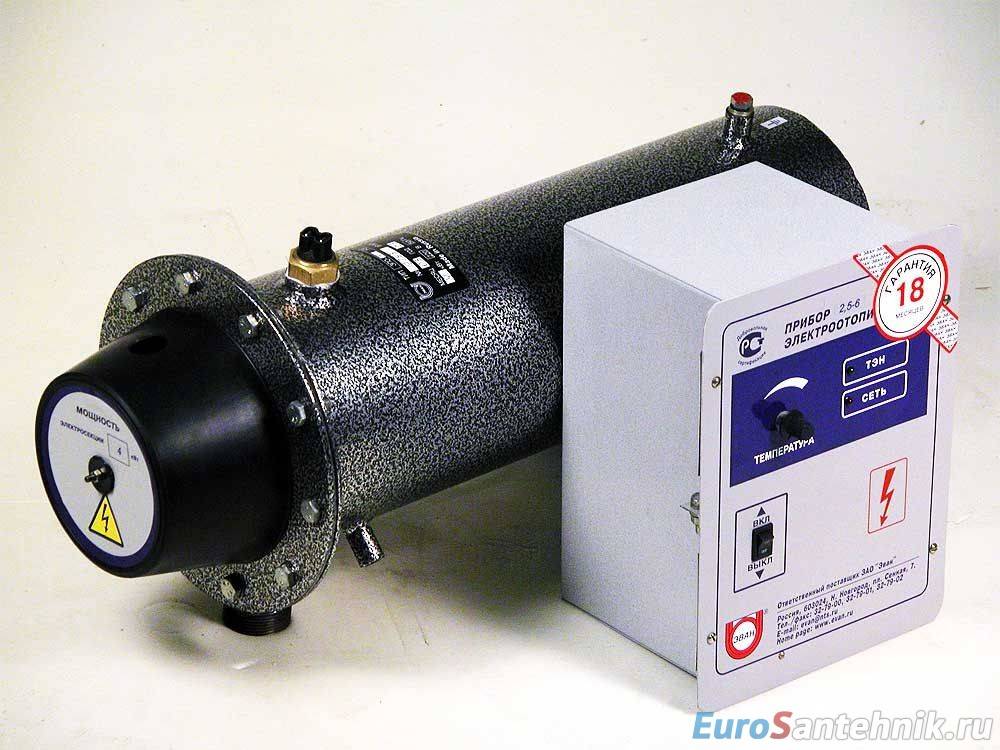

Электрический котел для отопления частного дома на ТЭНах

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Это наиболее распространенная, широко используемая многие десятки лет в частном секторе и промышленности конструкция. Ее выпуск освоили не только известные предприятия, но народные умельцы.

Принцип работы

Котел из герметичной металлической емкости заполняется водой, нагреваемой вмонтированными ТЭНами с тоководами в виде загнутых изолированных вольфрамовых нитей, помещенных внутрь стойкого к воздействию горячей влажной среды корпуса из металлической трубки. Ее окончания оборудованы наконечниками для соединения под резьбу с крышкой котла, и нитей — для подключения электрических проводов.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

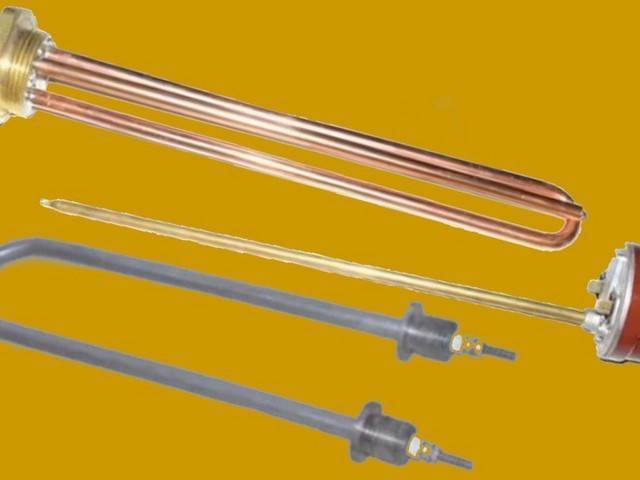

Проходящий по вольфрамовой спирали электрический ток создает тепло, которое передается через изоляционный слой металлу трубок и только потом теплоносителю.

При правильном подборе комплектующих деталей первоначальное значение кпд тепловой системы можно довести до 80%, когда 20% электроэнергии безвозвратно теряется.

Особенности эксплуатации

Надо отметить, что в обычной воде содержится много солей различных химических элементов, которые при нагреве выпадают в осадок, образуя на стенках ТЭНов, котла и трубопроводах накипь, ухудшающую теплопередачу, засоряющую трубы и емкости. В результате снижается кпд системы отопления до 30%, резко возрастают затраты электроэнергии на обогрев.

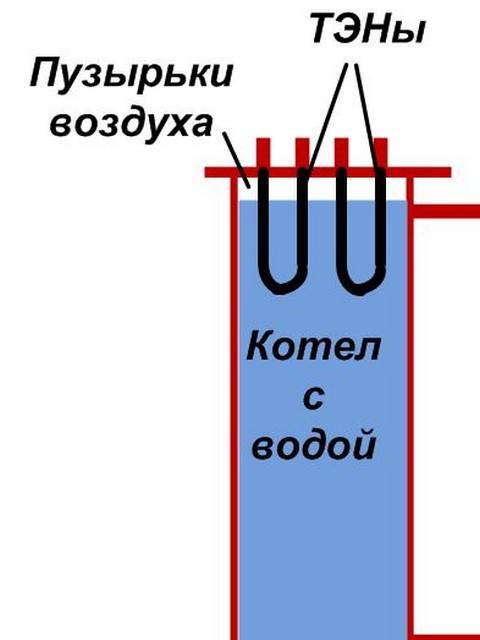

При нагреве воды из нее выделяются растворенные газы. Пузырьки поступают к верхней части емкости, где образуется воздушная полость, дополнительно отделяющая корпус ТЭНа от теплоносителя. В этом месте из-за ухудшения теплосъема может образоваться перегрев металла корпуса с прогаром, ведущим к нарушению герметичности, поломке.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

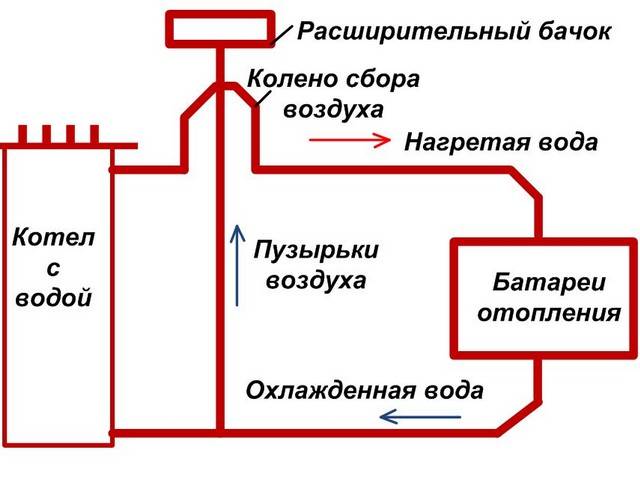

Поэтому рекомендуется размещение и ориентация ТЭНов таким образом, чтобы они не попадали в зону создающейся воздушной полости, всегда были покрыты теплоносителем. С этой целью электрический котел для частного дома на ТЭНах выпускается с нагревательными элементами, расположенными в нижней части (реже) или сбоку в горизонтальной плоскости (чаще).

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Еще один технический прием предохранения корпуса от соприкосновения с выделяющимся воздухом состоит в образовании специального высокого колена у напорного трубопровода для скопления воздушных пузырьков и последующего их удаления, а также монтаж расширительного бачка в обратной магистрали.

С целью регулирования производительности тепла используют каскадное подключение ТЭНов электрическими коммутирующими устройствами.

Конструкция

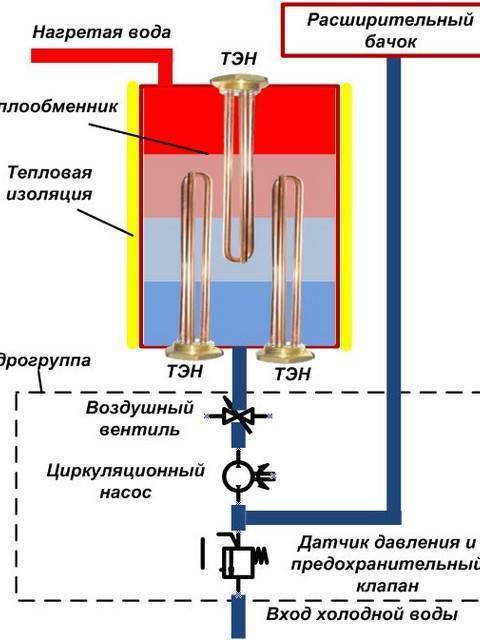

Принципиальная схема котла показана на рисунке. На ней выход горячего теплоносителя выведен вверх для отвода образующихся воздушных пузырьков с целью защиты верхнего нагревателя. В то же время нижние нагревательные элементы всегда обтекаются водой и с них происходит равномерный отвод тепла.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

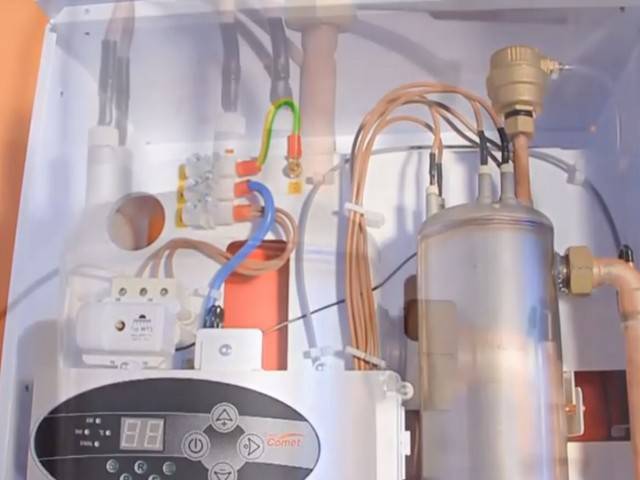

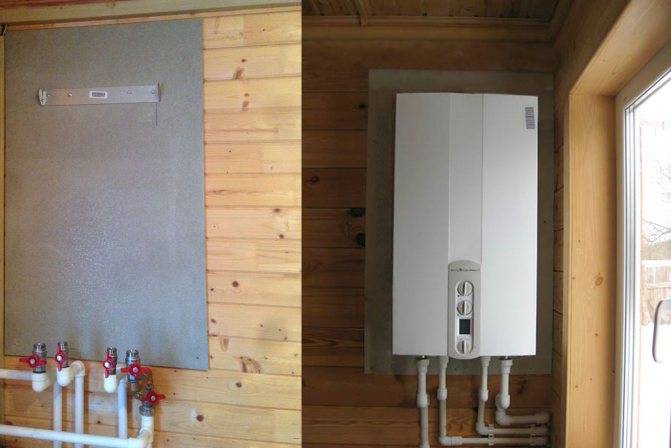

Так выглядят современные электрические котлы в настенном исполнении.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Они снабжены сложными устройствами, автоматизирующими весь технологический процесс. В состав котла входят:

  • специальный циркуляционный насос для перекачки воды по магистралям;
  • теплоизоляция бака для уменьшения потерь и поддержания работоспособности оборудования технологического шкафа;
  • блок управления с датчиками, обеспечивающими рабочую температуру для обычного и аварийного режима.

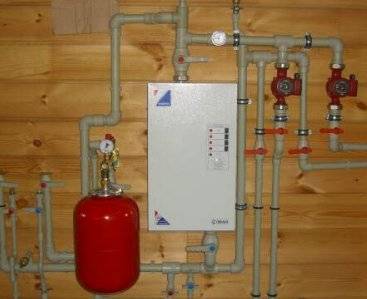

Монтаж котла отопления на стене имеет простой вид.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

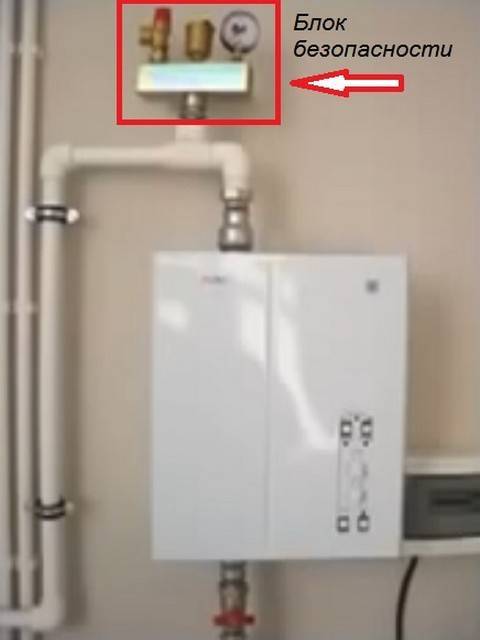

Сверху магистрали расположен блок безопасности с приборами контроля.

Современный электрический котел для частного дома выпускается в специальном шкафу вместе с подключенными комплектующими устройствами, налаженными на заводских стендах.

Но есть более дешевый вариант котла без шкафа. Его приобретение вызывает необходимость в дальнейшей покупке циркуляционного насоса, расширительного бака, блока безопасности, систем управления и автоматики. Это оборудование потребуется устанавливать, закреплять, настраивать для совместной работы, что может привести к дополнительным затратам.

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Приобретение смонтированного в одном шкафу и налаженного на заводе оборудования может в итоге оказаться менее затратным способом.

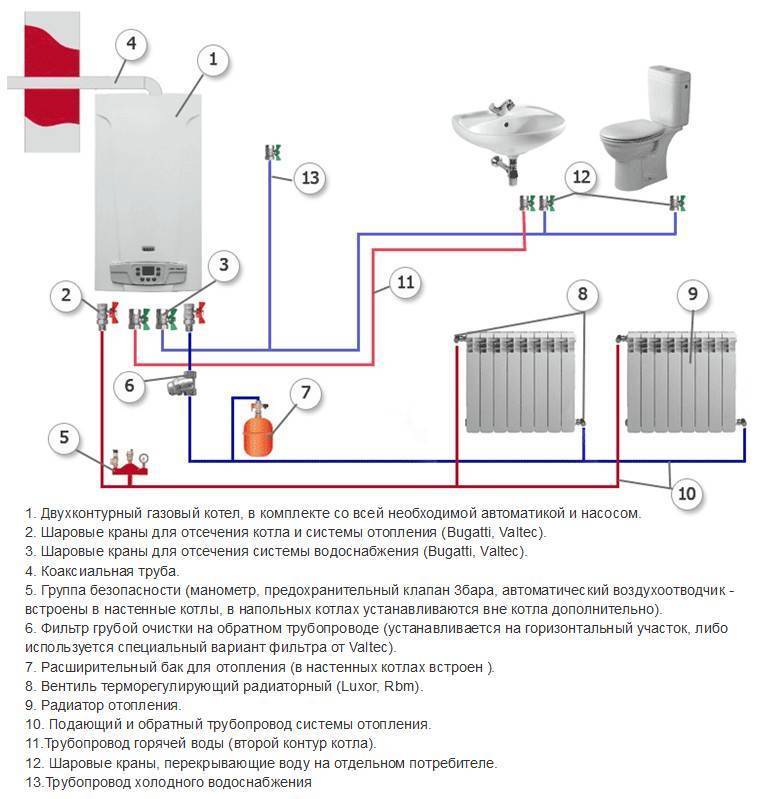

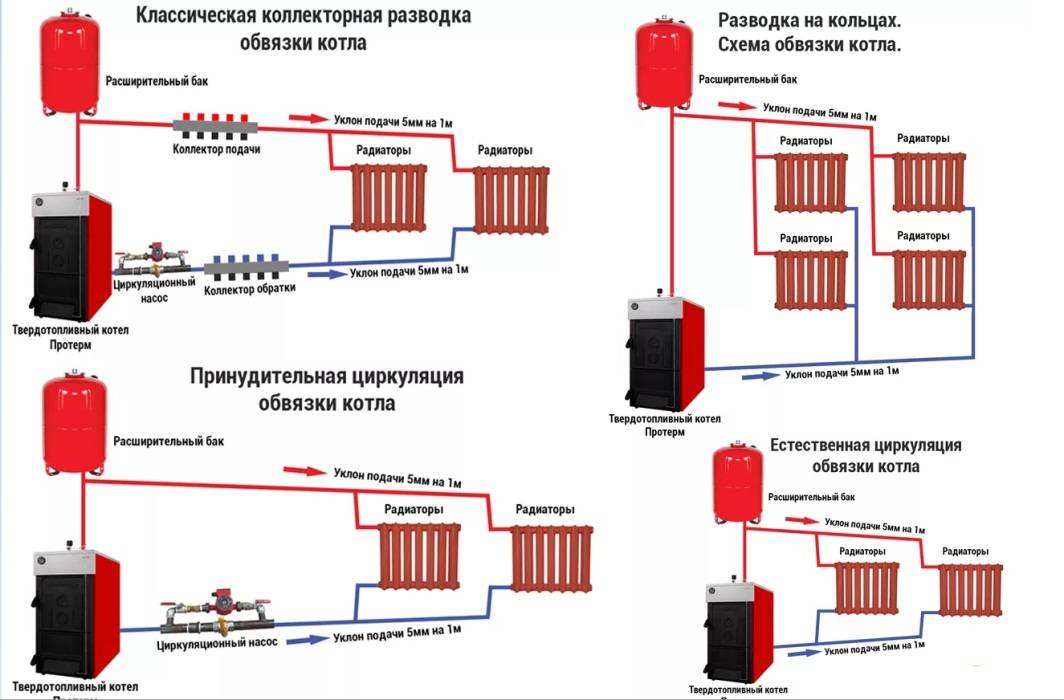

Обвязка газового котла и ее предназначение

Под обвязкой подразумеваются трубы и механизмы, которые применяются для подачи теплоносителя от котла к радиаторам. Это практически вся отопительная система, за исключением батарей.

В комплектацию систему входит большое количество узлов, однако самый простой вариант обвязки может смонтировать и непрофессионал. А вот если требуется схема, то в таком случае лучше обратиться за помощью к специалистам.

Выбирая схему обвязки, в каждом конкретном случае необходимо принимать во внимание вид котла, особенности постройки, тип системы отопления. Любой газовый агрегат опасен. Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Именно поэтому очень важно строго соблюдать нормы и требования техники безопасности. Выполняя обвязку газового котла для отопления частного дома следует опираться на требования СНиП. Любой газовый агрегат опасен

Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Популярные статьи  Строительный портал 1Смазка картриджа смесителя

Любой газовый агрегат опасен. Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Именно поэтому очень важно строго соблюдать нормы и требования техники безопасности. Выполняя обвязку газового котла для отопления частного дома следует опираться на требования СНиП. Необходимо хорошо спланировать схему отопления, решить, где будет размещаться оборудование, особенности прокладки трубопроводов

Необходимо хорошо спланировать схему отопления, решить, где будет размещаться оборудование, особенности прокладки трубопроводов.

Обвязка котла выполняет ряд очень важных функций:

  1. Осуществляет контроль давления. Если все условия обвязки соблюдены и она выполнена правильно, то тепловое расширение компенсируется. Значит давление в отопительной системе не будет повышаться до слишком больших показателей.
  2. Следующая функция — удаление воздуха. Из-за пузырьков воздуха появляются пробки, что негативно сказывается на водяном отоплении. В таких ситуациях радиаторы прогреваются неравномерно, а расход ресурсов остается таким же. Выполнить качественную обвязку котла нужно для того, чтобы избежать таких неприятных моментов.
  3. Профилактика засоров в системе. Если допустить ошибки в процессе обвязки котла, то возникает высокая вероятность появления окалин в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что приводит к перерасходу топлива, а это увеличивает стоимость отопления, притом, что качество его снижается.
  4. Можно подсоединять другие контуры. Вы можете дополнительно монтировать напольный обогрев, накопительный бойлер.

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.Инструкция по монтажу, обвязке и подключению к сети электрокотла
При механическом нарушении их конструкции по любой причине создается разрыв цепи для протекания тока, который оставит опасный потенциал фазы на корпусе. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость. Данные котлы имеют высокое энергопотребление до 15 кВт.Инструкция по монтажу, обвязке и подключению к сети электрокотла
Таким образом, по условиям безопасного применения котлы прямого нагрева значительно проигрывают.
Выбор котла Рассчитайте площадь своего жилища. Экономичность Электрокотел — источник самого дорогого тепла среди всех современных котлов для автономного отопления.Инструкция по монтажу, обвязке и подключению к сети электрокотла

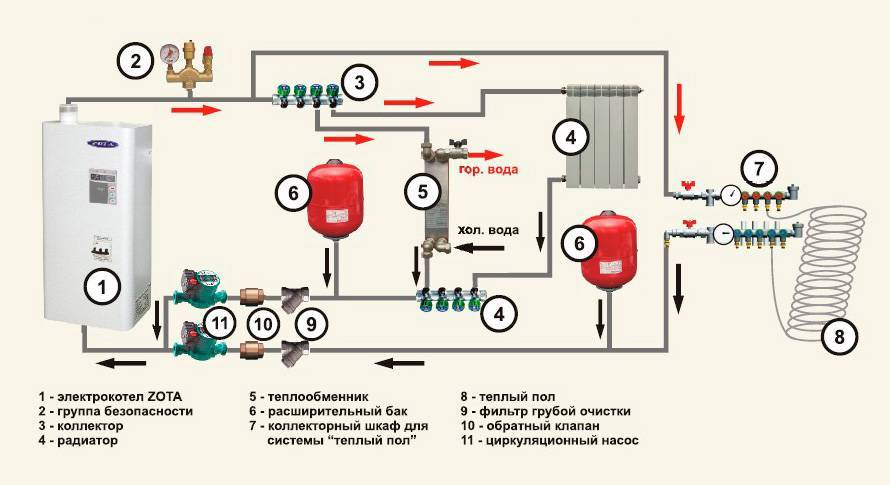

Оптимальное распределение температур. Принципиальная схема обвязки электрокотла Согласно схеме монтажа электрического котла необходимо предусмотреть систему заземления отопления. Используются буферные емкости вместимостью от 1 тоны жидкости.

Лучший продукт

Как используется буферная емкость…. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Для этого используют трубу соответствующей длины и два фитинга. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его.

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Выполнять запуск нужно только в том случае, если эти условия соблюдены: Отсутствуют протечки, проверены все узлы в системе. С трубами получается более сложная ситуация. Этот процесс происходит в расширительном баке, других открытых участков контура нет.
Отопление гаража электрическим котлом

Особенности расположения обвязки котельного оборудования

  • группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
  • циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
  • расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Элементы системы отопления

Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Систему водяного отопления частного дома можно собрать и своими руками, но для этого понадобятся точные расчеты и схема обвязки котла

Такие маты абсолютно безопасны в эксплуатации, их легко настроить

И обратите внимание на то, что если вы используете антифриз, его необходимо менять каждые 5 лет. Кроме одного — высокой стоимости энергоносителя

Кроме этого, электрические котлы отличаются по мощности. Существуют такие разновидности двухтрубных схем: тупиковая: сеть трубопроводов делится на ветви плечи , по которым теплоноситель движется по магистралям навстречу друг другу; попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо; коллекторная лучевая. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого — в обратную трубу, проходящую по первому этажу. Разница, обычно, заключается в применяемом топливе — газ, уголь, пелеты, дрова. Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя.

Комментарии

Фольга используется для того, чтобы равномерно распределять тепло по поверхности пола. Недостатки: высокая стоимость энергоносителя — это самый дорогой из всех существующих способов отопления.

Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться. Даже если вы проводите отопление в доме самостоятельно, обязательно проконсультируйтесь с проектировщиками относительно вида и способа. Напольный котёл должен стоять на ровной поверхности, она также должна быть негорючей.

Электроэнергия традиционно является самым дорогим видом отопления по сравнению с газом и твердым топливом. Есть опыт использования электрического котла для обогрева жилья? Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел. Такая схема подключения отопления дома не является сложной. Монтаж электрического котла своими руками Прежде чем устанавливать котел, необходимо выбрать для него место, которое бы позволяло легко и правильно выполнить разводку труб системы отопления, удобно подключать, обслуживать и контролировать работу самого котла. Электрический котел обзор и подключение

Организация открытой системы с теплоаккумулятором

  1. Установка своими руками на два штуцера дровяного котла отсекающих кранов.
  2. Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
  3. Монтаж кранов на патрубки теплоаккумулятора.
  4. Соединение теплоаккумулятора и котла двумя трубами.
  5. Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
  6. Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
  7. Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котла. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать байпас, по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.
Популярные статьи  Как заменить бытовой газовый баллон

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Как рассчитать необходимую мощность электрического котла?

Прежде чем определить, как подобрать электрокотел для отопления, выясните, насколько хорошо проведены работы по сохранению тепла вашем доме. Для этого проведите такой тест: в зимний день измерьте температуру воздуха в каждой комнате на полу и под потолком. Двери в комнатах должны быть закрыты хотя бы с час, чтобы установилось стационарное состояние теплого воздуха. Разница должна быть в 2–4 градуса. При большей разнице нужно проверить все уплотнения на окнах, форточках, балконных и входных дверях. Если после приведения их в порядок ситуация не войдет в норму – нужно утеплять окна, двери, стены, потолок и даже пол.

Если утепление комнат сделано правильно, то выбор электрокотла для отопления можно сделать исходя из необходимой мощности для всего дома. Она рассчитывается исходя из условия наличия 80–100 Вт на 1 м2. Но это соотношение не учитывает климат в вашей местности, ваши предпочтения – мыть, например, руки и умываться теплой водой или каждый день иметь горячую ванну. Кроме того, на мощность котла и расходы электроэнергии сильно влияет то, как построена система отопления.

Если используется ночной тариф и аккумуляция тепла и горячей воды, то необходимая мощность может быть уменьшена.

Котлы для дачи, частного дома, квартиры, загородного трехэтажного особняка.

На выбор электрокотла прежде всего влияет степень автономности. Если он обеспечивает работу системы отопления и горячего водоснабжения для большого дома, то лучше выбирать котел индукционный соответствующей мощности.

Если дом небольшой, нетрудно заготовить или купить жидкое или твердое топливо, или провести газ, то лучше всего электрический котел (ТЕНовый или электродный) сделать дублирующим, подключить его параллельно к основному котлу и использовать при перебоях в подаче газа или при сильных морозах как дополнительный источник тепла.

В некоторых местностях страны использование электрических котлов весьма проблематично, прежде всего, из-за перепадов, бросков и провалов напряжения или частых и длительных отключений. Эту проблему можно решить использованием электрогенераторов с ДВС и частично – использованием стабилизаторов напряжения.

Отопление дома солнечными батареями – здесь больше полезной информации.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

  • к розетке подключают приборы мощностью до 3,5 кВт,
  • силовые приборы мощностью до 7 кВт подключают к распределительному щитку,
  • котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

  1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
  2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
  3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Правила и требования к установке

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

  • от 0,7 м сверху котла;
  • от 0,5 м по бокам (в том числе до трубопровода) и снизу;
  • от 0,7 м перед котлоагрегатом;
  • не менее 3 см между стеной и котлом.

Почему стоит выбрать электрический котел?

При выборе котла важно учитывать все аспекты: экономичность, экологичность, эффективность работы. Безусловно, наиболее выгодно устанавливать газовый котел, но если нет возможности подключить дом к магистральной подаче газа, то оптимальным решением станет электрическое тепловое оборудование

Инструкция по монтажу, обвязке и подключению к сети электрокотла

Безусловно, электрокотлы имеют свои достоинства и недостатки, которые стоит оценить еще до покупки.

Основные плюсы

Сначала отметим бесспорные достоинства электрооборудования. Это:

  • Отсутствие необходимости постройки отдельной котельной. Компактные размеры котла позволяют поместить его в любом удобном месте.
  • Простой монтаж, не требующий существенных затрат.

Основные недостатки

К минусам использования оборудования стоит отнести:

  • Существенное увеличение расходов на оплату электроэнергии. Впрочем, этот недостаток относителен, так как при использовании любых видов котлов придется тратиться на топливо.
  • Зависимость от электроэнергии. В местностях, где отключение электричества происходит часто, следует использовать другой вариант отопительного оборудования.
  • Чувствительность к скачкам напряжения. При существенных скачках напряжения в сети, есть вероятность выхода из строя блока автоматики.
Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Инструкция по монтажу, обвязке и подключению к сети электрокотла
Что такое утепленная шведская плита
