Как правильно собрать и подключить гребенку для теплого пола

Содержание

Балансировка контуров и заливка стяжки

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.Как правильно собрать и подключить гребенку для теплого пола

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.Как правильно собрать и подключить гребенку для теплого пола

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

Тепловой испытание также оформляется протоколом.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

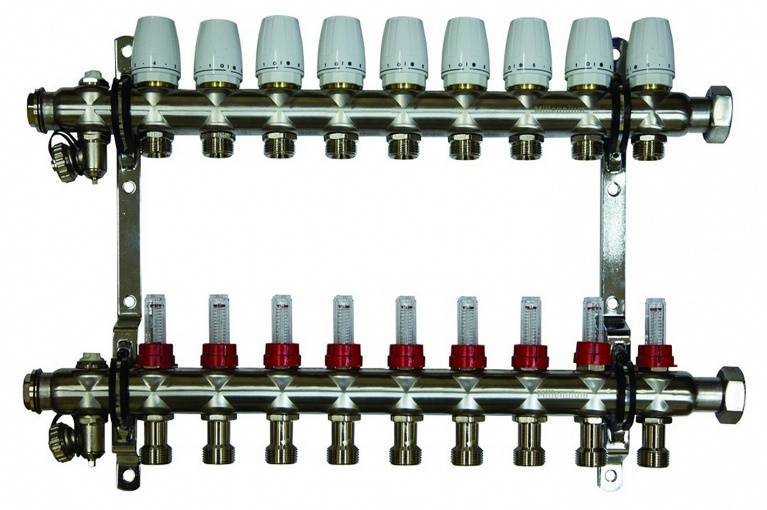

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

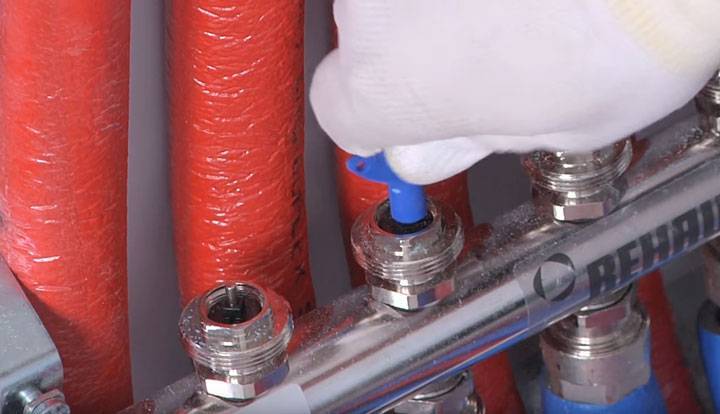

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса

Как правильно собрать и подключить гребенку для теплого пола

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм)

Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Как правильно собрать и подключить гребенку для теплого пола

Установка гребенки в систему отопления и её расчет

Как правильно собрать и подключить гребенку для теплого пола

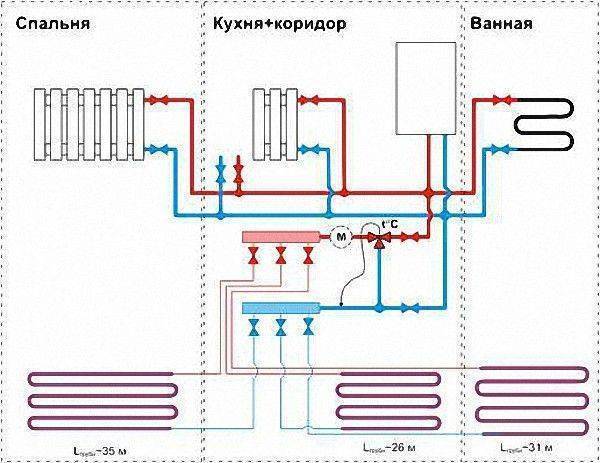

Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.

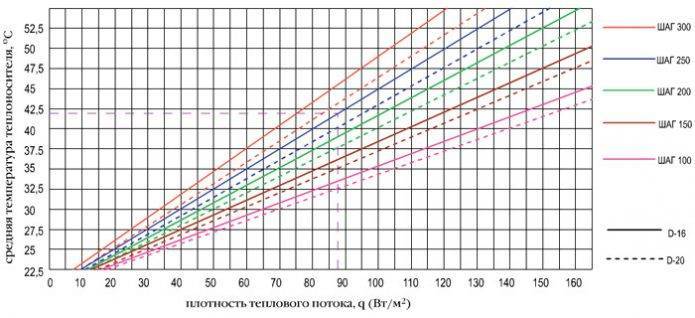

Прежде чем приступить к установке — следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей — рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.

N0=N1+N2+N3+N4

Где N0

– диаметр коллектора,N1 ,N2 ,N3 ,N4 – сечения его отводящих патрубков.

Такая же схема расчета применяется при изготовлении гребенки отопления своими руками

Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме. Т.е

она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

  • Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
  • Если узел располагается в котельной — установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
  • Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру — впускные клапана и балансировочные расходометры;
  • При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.

Как правильно собрать и подключить гребенку для теплого пола

Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.

Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.

Популярные статьи  Видео по замене старого металлического слива чугунной ванны

Гребенка для водяного теплого пола: принцип работы

  • нормализуют температуру воды;
  • распределяют жидкость по контурам.

В отопительных котлах жидкость разогревается до 60 – 90 °C и горячей расходится по контуру.

В тёплый пол пропускать настолько горячий теплоноситель, по понятным причинам, нельзя.

Понижение температуры – одна из основных задач, реализованных в коллекторном узле. Понижение температуры может происходить двумя способами:

Подмешивание остывшего теплоносителя к горячему – это самый популярный метод. Происходит смешение в трёхходовом клапане. После того, как циркуляционным насосом жидкость прогоняется по контуру, она остывает. Именно эта, остывшая обратка добавляется к горячему теплоносителю. Пропорции того и другого потока выверяет термоголовка. Её рабочая часть устанавливается на сам клапан, а датчик – на подачу.

Вместо термоголовки может быть сервопривод. А для стабильных систем отопления, когда котёл выдает относительно одинаковую температуру, можно установить трёхходовой в одно положение, закрепить к нему термометр и контролировать градусы в ручном режиме.

Как правильно собрать и подключить гребенку для теплого пола

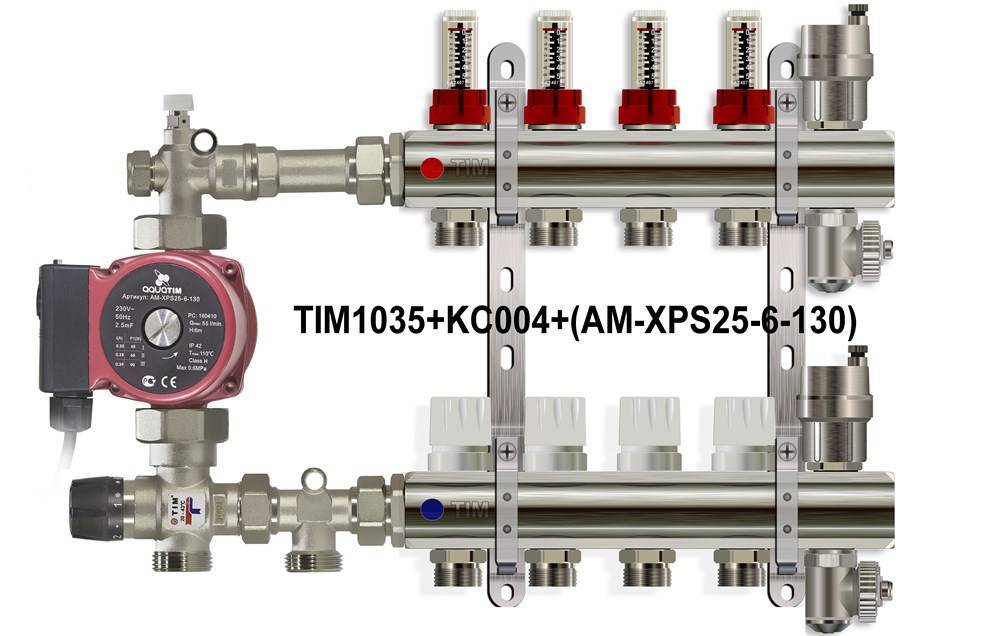

Основные элементы коллекторного узла

Без циркуляционного насоса схема с водяным полом работать не будет. Также если разместить насос до трёхходового клапана, теплоноситель не зайдёт в змеевик пола, а пойдёт по малому кругу, где сопротивление меньше.

Ограничение температуры реализуется за счёт установки в систему специальной термоголовки, которая измеряет температуру теплоносителя. Внешне она похожа на радиаторный терморегулятор, но принципиально отличается от последнего, который измеряет температуру воздуха в помещении.

Человек выставляет комфортный для себя показатель, а прибор, фиксируя превышения порога, ограничивает просвет внутри прибора, сокращая поток теплоносителя.

Теплые полы российского производства пользуются все большим спросом. Теплый пол национальный комфорт – отзывы и стоимость.

На что следует обратить внимание при выборе коллектора для теплого пола, расскажем тут

Материалы изготовления

Надёжность и долговечность коллектора напрямую зависит от материала, из которого он изготовлен. Гребенка для тёплого пола может быть металлической или полимерной. Каждый из вариантов имеет свои достоинства и недостатки.

Полипропилен

Коллектор, выполненный из полипропиленовой трубы, это предельно экономный вариант. Кроме доступной цены можно отметить небольшой вес устройства. В продаже представлены модели с фитингами и гребёнки с отсекающими шаровыми кранами. Чтобы подключить изделия из металла применяются комбинированные фитинги.

К недостаткам полипропиленовых коллекторов относят:

  • толстые стенки, за счёт чего сечение прохода меньше, чем у гребёнок из металла того же размера;
  • меньшая прочность и долговечность по сравнению с металлическими моделями;
  • кислородопроницаемость – даже если полипропилен усилен за счёт армирования стекловолокном, присутствует диффузия кислорода, который провоцирует коррозию стальных элементов системы отопления и котла.

Коллекторный блок из полипропиленаИсточник chudopol.ru

Список достоинств полимерных гребёнок включает:

  • устойчивость к воздействию агрессивных сред (можно использовать антифриз в качестве теплоносителя);
  • стойкость к электрохимической коррозии;
  • низкие потери тепла по сравнению с изделиями из металла.

Полипропиленовый коллектор для отопления можно купить или изготовить самостоятельно из трубы подходящего размера и фитингов.

Латунь

Латунь – классический материал для изготовления коллекторов отопления. Гребенку выполняют методом штамповки или сверлят отверстия под отводы и нарезают резьбу на отрезках полого латунного прута.

У коллекторов из данного материала существует один недостаток – из металла вымывается цинк. Поэтому рекомендуется использовать никелированные или хромированные изделия. Такие гребёнки:

  • долговечны;
  • стойки к коррозии, воздействию агрессивных сред.

Недостаток латунных коллекторов – высокая цена. Также можно отметить меньшее проходное сечение по сравнению с моделями из стали.

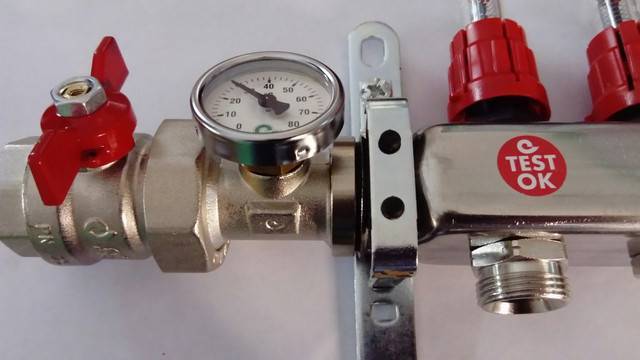

Коллектор из латуниИсточник prom.st

Нержавеющая сталь

Коллекторы из нержавейки пользуются спросом благодаря сочетанию высоких эксплуатационных параметров и доступной цены. К достоинствам относят:

  • большое проходное сечение, за счёт чего проще сбалансировать систему тёплого пола;
  • механическую прочность даже при наличии сварного шва;
  • устойчивость к коррозии и агрессивным средам;
  • долговечность.

Гребенка для отопления зарекомендовавшей себя марки (к примеру, VALTEC), изготовленная из качественной нержавеющей стали, рассчитана на 30-50 и более лет эксплуатации. Дешёвые изделия неизвестных производителей, в том числе подделки, нередко выполнены из низкокачественной стали и подвержены коррозии.

Коллектор из нержавейкиИсточник termo-snab.ru

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной

Материал коллекторов подачи и «обратки»

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Как правильно собрать и подключить гребенку для теплого пола

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

Как правильно собрать и подключить гребенку для теплого пола

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Как правильно собрать и подключить гребенку для теплого пола

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

Наименование Характеристики Основные достоинства
Millennium Коллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол». Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIM Коллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке. Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop Multidis Немецкий распределитель для системы напольного отопления с циркуляцией принудительного типа. Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
Stout Итальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем. Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
Valtec Итальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола. На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.
Популярные статьи  Насосные станции для дома, все что нужно знать при выборе

Как правильно собрать и подключить гребенку для теплого пола

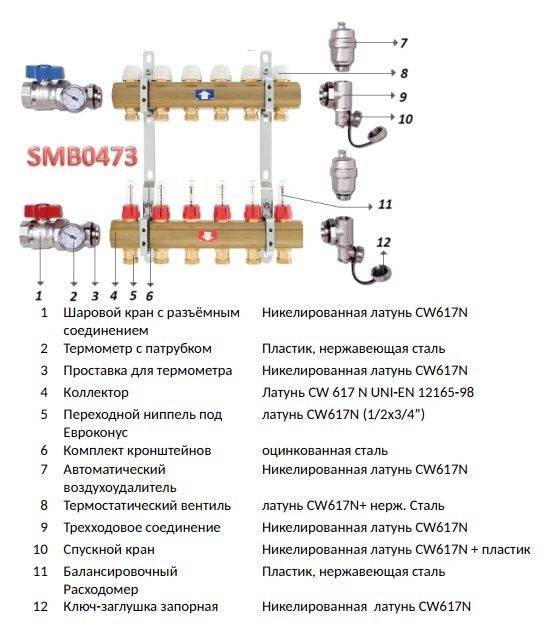

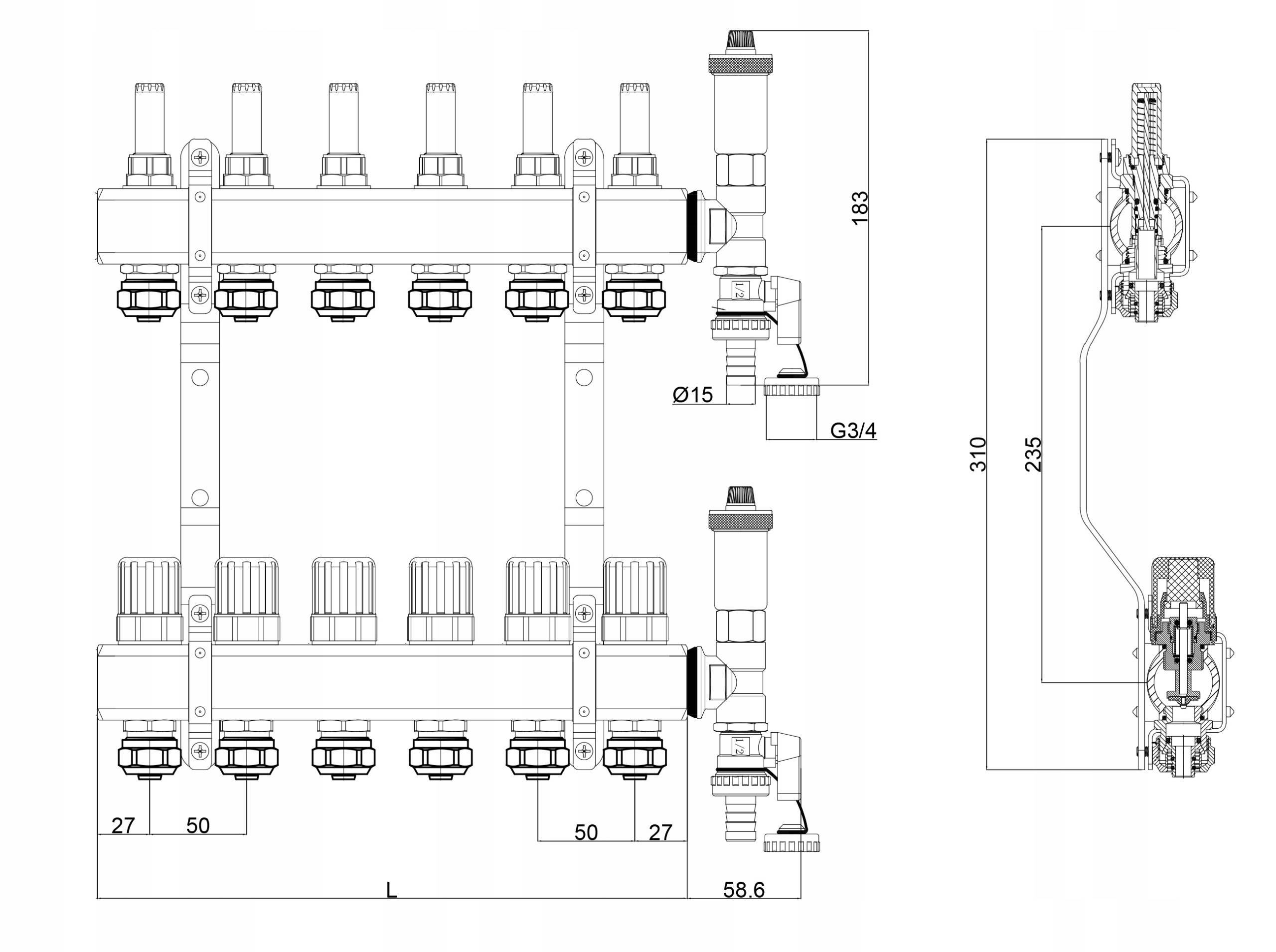

Сборка готового коллектора

Итак, если вы остановили свой выбор на фабричной гребенке для теплого пола, то представим вам руководство по ее сборке. Прежде всего распаковываете коробку и достаете всю комплектацию узла. Следует проверить целостность всех элементов. Далее все элементы узла разложите на ровной горизонтальной поверхности. Раскладывать стоит в той последовательности, в которой гребенка будет собираться.

После этого необходимо собрать все элементы между собой. Для соединения используется пакля или фум-лента. Это необходимо для создания герметичного соединения. Дополнительно можно использовать специальную смазку, которая увеличит качество скрутки на резьбе.

Когда вся гребенка собрана, вам необходимо подключить к ней две трубы, идущие от котла – обратка и подача. Подключать необходимо правильно. Обычно на гребенке указаны стрелки или изменены цвета, указывающие обратку и подачу. Так, синий цвет – обратка, а красный – подача.

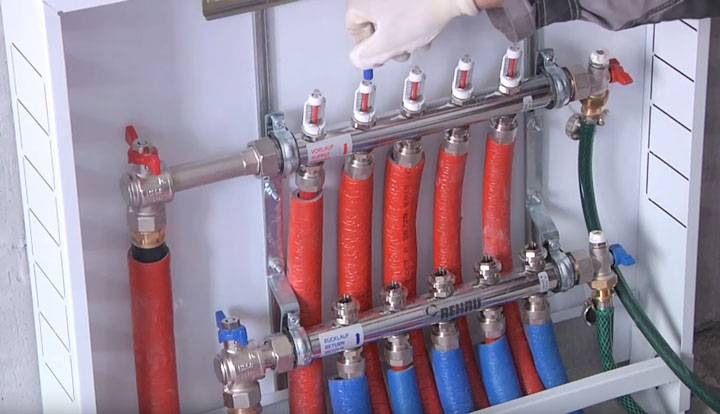

На следующем этапе на стену устанавливается специальный шкаф для крепления гребенки. Крепление самого коллектора осуществляется при помощи монтажных кронштейнов. Коллекторы крепятся на специальные скобы, которые имеются сверху и снизу. В завершение остается установить краны, термостаты, трехходовой кран и расходомеры. Все собирается в зависимости от комплектации.

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

  • При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
  • Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
  • При наборе температуры светится указатель Set.
  • Желаемый результат заданного температурного состояния информируется индикатором Run.
  • Отключение от электрического питания выполняется клавишей ON/OFF.

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

  • Вблизи не должно находиться других источников отопления.
  • Попадание солнечного света на корпус строго запрещено.
  • Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Популярные статьи  Как задекорировать трубы отопления

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

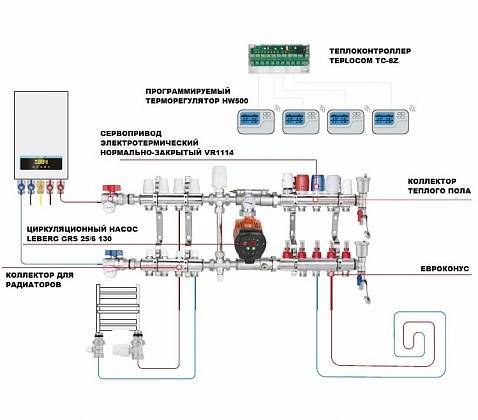

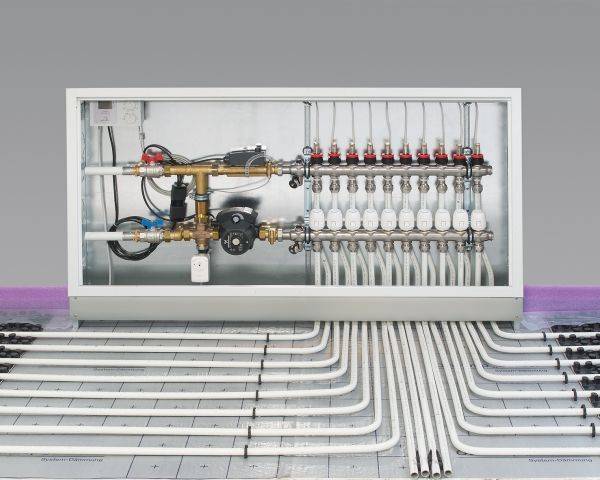

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

С этим читают

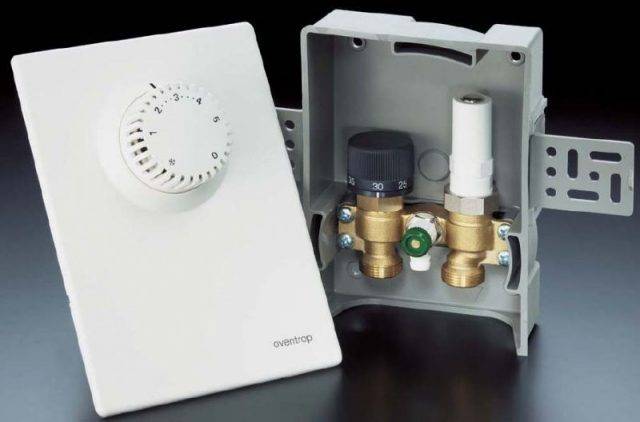

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Как правильно собрать и подключить гребенку для теплого пола

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

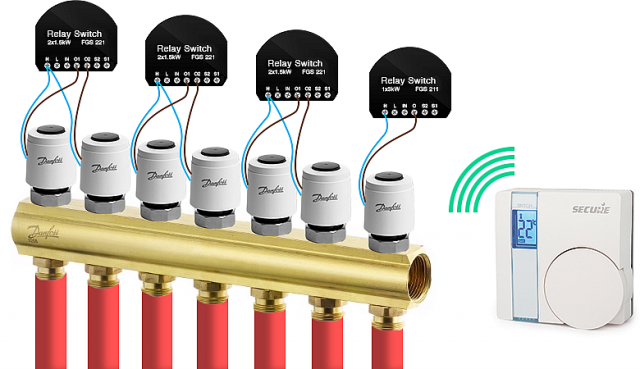

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт

Как правильно собрать и подключить гребенку для теплого пола

Материалы изготовления

Надёжность и долговечность коллектора напрямую зависит от материала, из которого он изготовлен. Гребенка для тёплого пола может быть металлической или полимерной. Каждый из вариантов имеет свои достоинства и недостатки.

Полипропилен

Коллектор, выполненный из полипропиленовой трубы, это предельно экономный вариант. Кроме доступной цены можно отметить небольшой вес устройства. В продаже представлены модели с фитингами и гребёнки с отсекающими шаровыми кранами. Чтобы подключить изделия из металла применяются комбинированные фитинги.

К недостаткам полипропиленовых коллекторов относят:

  • толстые стенки, за счёт чего сечение прохода меньше, чем у гребёнок из металла того же размера;
  • меньшая прочность и долговечность по сравнению с металлическими моделями;
  • кислородопроницаемость – даже если полипропилен усилен за счёт армирования стекловолокном, присутствует диффузия кислорода, который провоцирует коррозию стальных элементов системы отопления и котла.

Коллекторный блок из полипропиленаИсточник chudopol.ru

Список достоинств полимерных гребёнок включает:

  • устойчивость к воздействию агрессивных сред (можно использовать антифриз в качестве теплоносителя);
  • стойкость к электрохимической коррозии;
  • низкие потери тепла по сравнению с изделиями из металла.

Полипропиленовый коллектор для отопления можно купить или изготовить самостоятельно из трубы подходящего размера и фитингов.

Латунь

Латунь – классический материал для изготовления коллекторов отопления. Гребенку выполняют методом штамповки или сверлят отверстия под отводы и нарезают резьбу на отрезках полого латунного прута.

У коллекторов из данного материала существует один недостаток – из металла вымывается цинк. Поэтому рекомендуется использовать никелированные или хромированные изделия. Такие гребёнки:

  • долговечны;
  • стойки к коррозии, воздействию агрессивных сред.

Недостаток латунных коллекторов – высокая цена. Также можно отметить меньшее проходное сечение по сравнению с моделями из стали.

Коллектор из латуниИсточник prom.st

Нержавеющая сталь

Коллекторы из нержавейки пользуются спросом благодаря сочетанию высоких эксплуатационных параметров и доступной цены. К достоинствам относят:

  • большое проходное сечение, за счёт чего проще сбалансировать систему тёплого пола;
  • механическую прочность даже при наличии сварного шва;
  • устойчивость к коррозии и агрессивным средам;
  • долговечность.

Гребенка для отопления зарекомендовавшей себя марки (к примеру, VALTEC), изготовленная из качественной нержавеющей стали, рассчитана на 30-50 и более лет эксплуатации. Дешёвые изделия неизвестных производителей, в том числе подделки, нередко выполнены из низкокачественной стали и подвержены коррозии.

Коллектор из нержавейкиИсточник termo-snab.ru

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как правильно собрать и подключить гребенку для теплого пола
Потек бойлер, что делать
