Водогазопроводная оцинкованная труба ВГП

На что обратить внимание при выборе труб

Для конечного потребителя, которому такие стальные трубы необходимы для решения конкретных задач, интерес представляют определенные эксплуатационные характеристики этих изделий, позволяющие выбрать их оптимальным образом.

Чтобы правильно сделать выбор таких труб и использовать их в соответствии с основным назначением, важно разбираться в классификации изделий. Критерии, по которым выполняется такая классификация, оговариваются положениями ГОСТ 3262-75

Важными критериями сортировки труб категории ВГП являются материал и метод их изготовления, а также способ их обработки. Так, в зависимости от этих параметров, различают трубы:

  • изготовленные из черного металла, поверхность которого ничем не защищена;
  • трубы, поверхность которых оцинкована.

Водогазопроводная оцинкованная труба ВГП

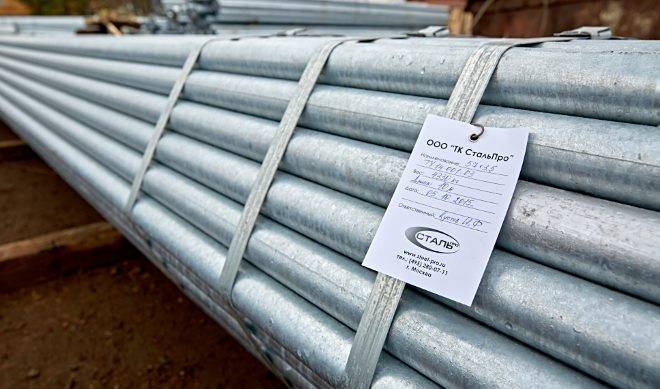

Труба ВГП оцинкованная Ду 57х3,5

Трубные изделия, на внутреннюю и наружную поверхность которых нанесен тонкий слой цинка, даже внешне отличаются от обычных, в чем можно убедиться, сравнив их фото. Такая поверхностная обработка трубных изделий необходима для того, чтобы надежно защитить их от агрессивного воздействия внешней среды. Покрытые тонким слоем цинка трубы благодаря химическим свойствам данного металла отлично противостоят коррозии и могут успешно эксплуатироваться даже в самых сложных условиях на протяжении длительного периода времени.

Важными параметрами таких труб, вне зависимости от того, оцинкованные они или нет, являются их геометрические размеры: условный проход, который обозначается аббревиатурой ДУ, а также толщина их стенки.

Водогазопроводная оцинкованная труба ВГП

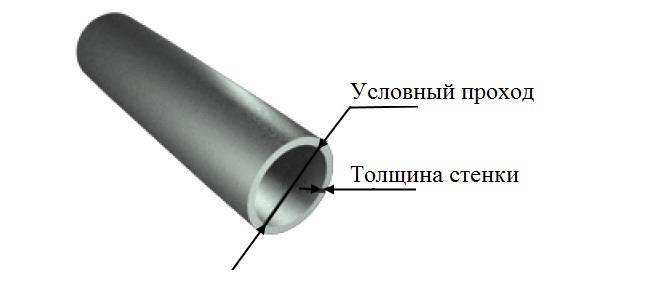

Значимые геометрические параметры труб ВГП

Все геометрические параметры труб категории ВГП, включая их диаметр, должны соответствовать требованиям, оговоренным в ГОСТ. Все геометрические размеры труб, которые выпускает современная промышленность, можно подобрать по соответствующим таблицам.

Водогазопроводная оцинкованная труба ВГП

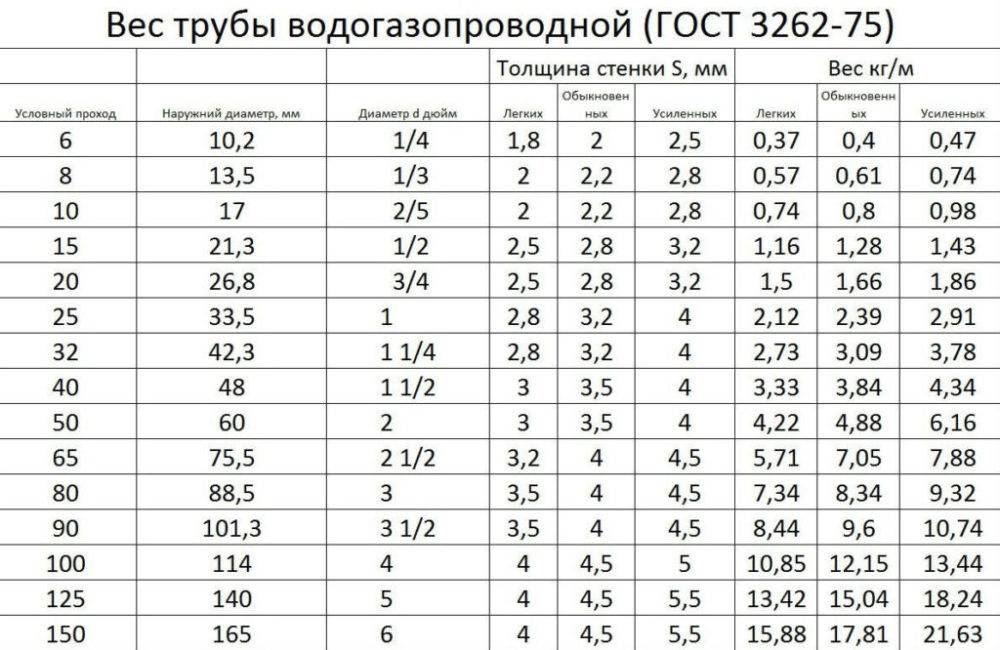

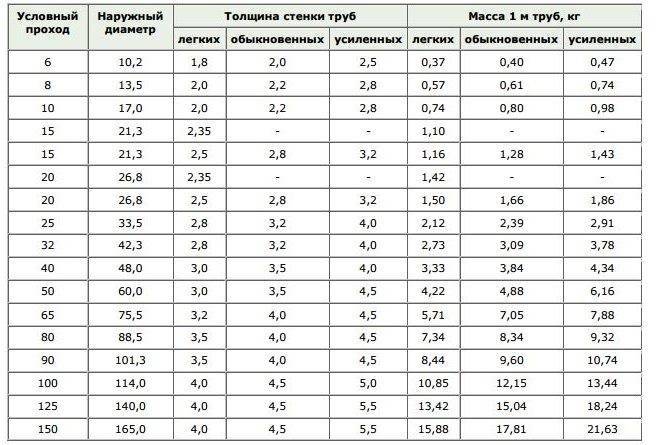

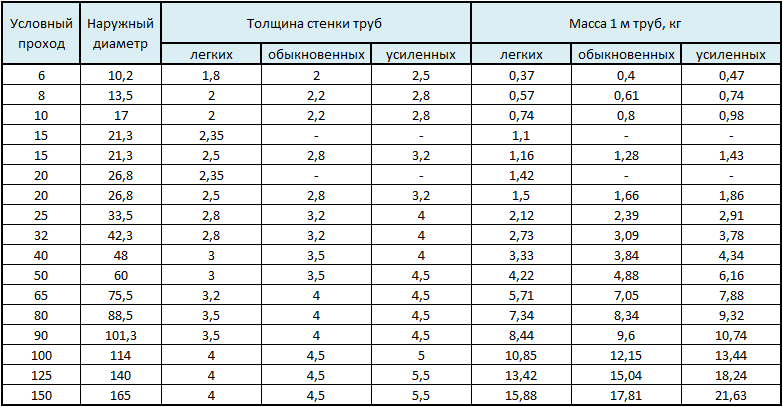

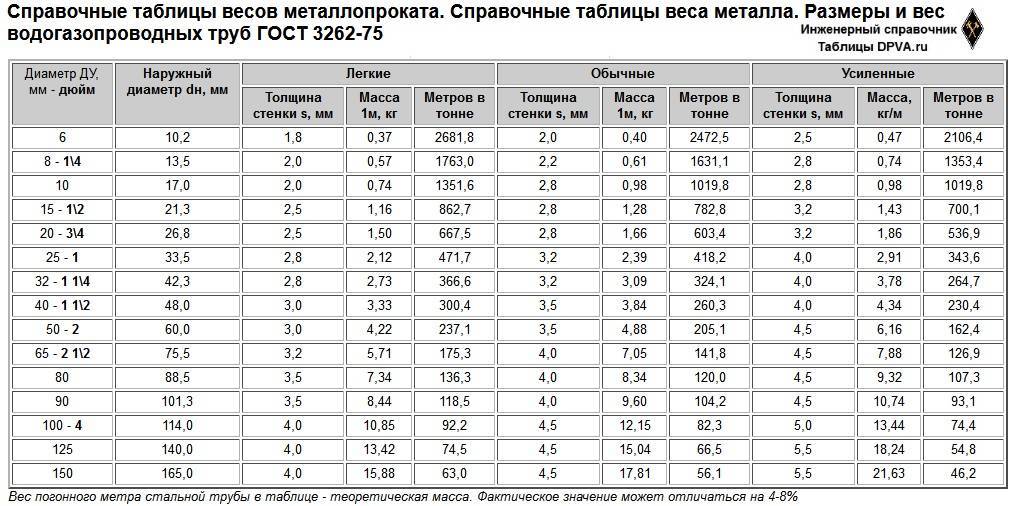

Сортамент выпускаемых труб ВГП по размерам и массе

С производственного конвейера водогазопроводные трубные изделия могут выпускаться в двух модификациях:

  • без резьбы;
  • с уже готовой резьбой на обоих концах, которая наносится методом накатки или нарезки.

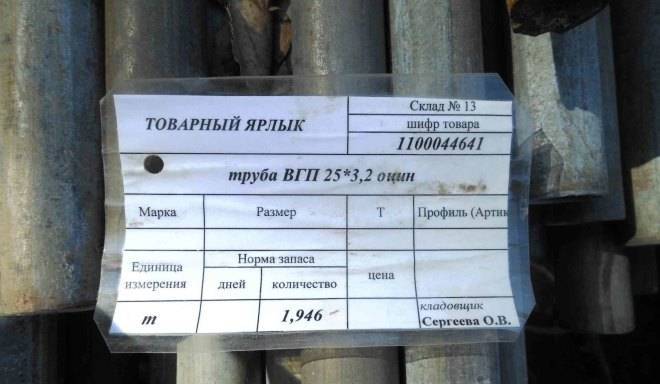

Расшифровка цифр, имеющихся в обозначении, позволяет узнать точный диаметр изделия. Так, изделия, у которых их ДУ обозначено цифрой 50 (труба ВГП ДУ50) имеют диаметр, равный двум дюймам. А у труб категории ВГП, в обозначении которых присутствует ДУ25, диаметр равен одному дюйму. Соответственно, в маркировке водогазопроводных труб проставлен их диаметр в миллиметрах, а перевести его в дюймы не составит особого труда.

Водогазопроводная оцинкованная труба ВГП

Сопровождающая изделия документация содержит необходимую информацию

Сферы применения и отдельные параметры

Основные сферы применения водогазопроводных труб, геометрические параметры и технические характеристики которых соответствуют стандарту 3262-75, – строительство и ремонт. Трубы данной категории используются для обустройства газо-, водопроводных коммуникаций и систем отопления в коттеджах и строениях многоквартирного типа, административных зданиях, образовательных заведениях, на сельскохозяйственных, промышленных и любых других объектах.

Так, применяют этот вид металлопроката в:

  • коммуникациях холодного, а также горячего водоснабжения;
  • системах отопления;
  • газопроводных сетях.

ГОСТ 3262 (75, 80, 85, 91) предполагает, что сварные трубы ВГП могут выпускаться мерной, кратной мерной и немерной длины. Так, согласно данной градации, они имеют следующие размеры (по длине выпускаемых изделий):

  • мерные – длиной от 4 до 12 м;
  • имеющие длину, кратную мерной величине;
  • немерные с длиной, находящейся в пределах мерной величины.

Стандартная длина выпускаемых по ГОСТу труб ограничена 12 метрами

Размер стенки – это критерий, по которому выделяют водогазопроводные трубы:

  • обыкновенные;
  • легкие;
  • усиленные.

Усиленные трубы ВГП – это изделия (иногда оцинкованные), толщина стенки у которых увеличена (соответственно, такие изделия имеют больший вес). Их применяют для монтажа трубопроводов, по которым жидкие или газообразные среды транспортируются под большим давлением.

Если технические характеристики и основные геометрические параметры водогазопроводных труб регулируются нормативным документом, то вариант их конструктивного исполнения и длину нарезки определяет заказчик. Так, наиболее востребованными являются трубы, на концах которых в процессе производства нарезана резьба. Причина их высокой популярности заключается в том, что для их монтажа не надо использовать сварочные операции.

Применение труб с готовой резьбой значительно сокращает сроки монтажа коммуникаций

Резьба на трубах ВГП может создаваться в процессе их производства:

  • накаткой (технологией, позволяющей получать резьбу с наиболее точными параметрами, при этом допускается, что внутренний диаметр трубы будет меньше на 10%);
  • нарезкой.

Резьба на трубах ВГП по пожеланию заказчика нарезается или накатывается, причем она может быть как короткая, так и длинная.

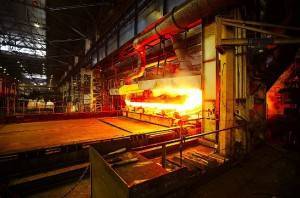

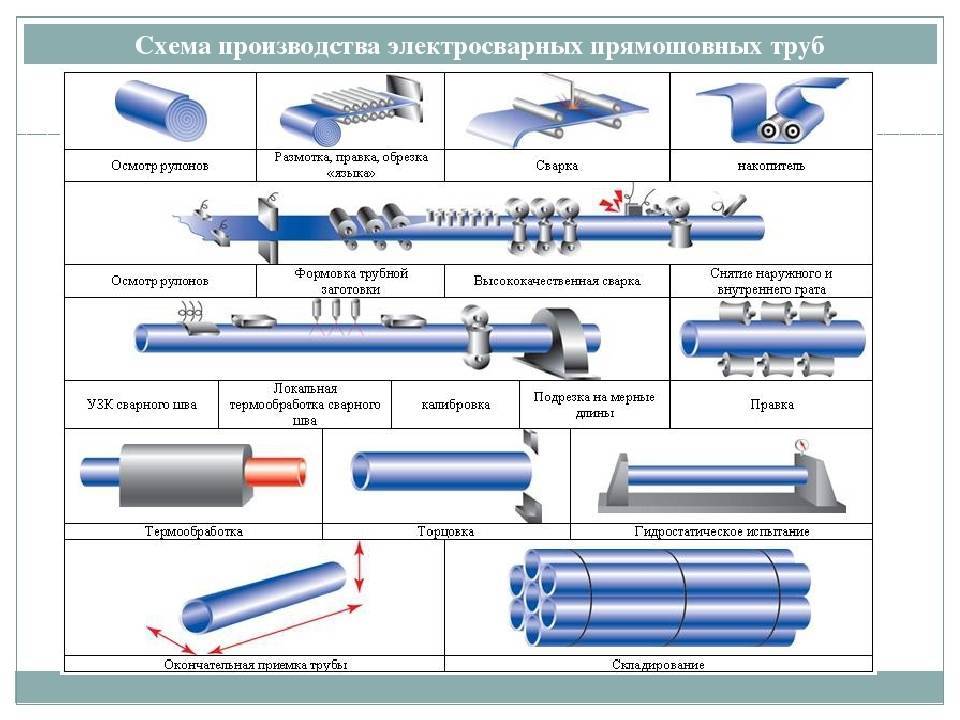

2 Труба ВГП – как производится, какие особенности имеет?

С технологической точки зрения все трубы газопроводные относят к категории прямошовных сварных. Изготавливают их по следующей схеме:

  • стальной горячекатаный лист (углеродистая сталь) в рулоне (его называют штрипсом) разрезают на узкие полосы, которые затем свариваются (последовательно) между собой;
  • сматываясь со специального барабана (накопительного), такая заготовка направляется на вальцы, которые модифицируют ее в цилиндр без концов (он характеризуется на этом этапе открытым швом);
  • выполняется сварка конструкции (электродуговая методика в инертной среде либо высокочастотная с применением вихревых токов), первая сварочная технология признается максимально прочной, вторая обеспечивает минимальную себестоимость продукции;
  • на калибровочных вальцах осуществляется выравнивание разнообразных деформаций трубы (без их появления производственный процесс невозможен), а также выполняется удаление шлака (грата), образующегося на сварочном шве.

Финальный этап – резка конструкции на требуемые по длине отрезки.

Водогазопроводная оцинкованная труба ВГП

Оцинкованные трубы, как вы сами понимаете, проходят еще одну обязательную операцию, предполагающую нанесение на них специального покрытия. Причем подобная процедура может выполняться двумя разными способами:

  • Электрохимическое цинкование: трубы погружают в раствор, в котором присутствуют соли (насыщенные) цинка. При этом между вторым электродом и обрабатываемым изделием формируется существенная разница потенциалов. Недостатком технологии признается потребность в безопасном уничтожении электролита, остающегося после операции. Сделать это не так просто, так как электролит является очень токсичным и при его утилизации необходимо выполнить ряд особых требований.
  • Горячее цинкование: изделия опускают в расплав цинка, который в процессе своего остывания на поверхности труб оставляет тонкий слой.

Чаще всего цинкование и сваривание конструкций производится на оборудовании, установленном на разных предприятиях.

Сварной шов трубы обязательно проходит рентгенографический контроль. Он гарантирует достаточное качество шва, а значит, и всей трубы. Общий же срок эксплуатации трубных изделий зависит от:

  • влияния внешних факторов, воздействующих на трубопровод;
  • химического состава и активности, перемещаемых по трубам сред (жидкость либо газ).
Популярные статьи  Чем отделать стены на балконе

Использовать водогазопроводные конструкции допускается при нагрузке (гидравлической) от 25 до 32 кгс/см2 (в зависимости от толщины их стенки).

Водогазопроводная оцинкованная труба ВГП

Государственный стандарт для труб с антикоррозионным покрытием и без такового один и тот же – 3262–75.

Ни медные водопроводные трубы, ни популярные в наши дни металлопластиковые и пластиковые изделия не имеют некоторых особых свойств ВГП-конструкций, что и обуславливает востребованность последних. К важным достоинствам стальных оцинкованных ВГП-изделий относят:

  1. Уникальную устойчивость к повышенным температурам. В некоторых отопительных коммуникациях наблюдается температура потока до 140 градусов Цельсия. Если жидкость, нагретая до такого уровня, попадет в сети внутри жилых зданий, никакой сверхмодный пластик не выдержит столь серьезного перегрева. Он стопроцентно деформируется, а, возможно, произойдёт и порыв трубы. Оцинкованным же трубопроводам подобные проблемы не грозят.
  2. Высокую механическую прочность. Металлический трубопровод из водогазопроводных конструкций выдерживает серьезные нагрузки. Поэтому его можно укладывать в землю в тех местах, где постоянно фиксируется большой поток пешеходов или движение транспортных средств.

Трубы оцинкованные — виды, размеры, применение

Указанные в таблице размеры являются наиболее распространенными. Однако, по требованию заказчика, другие размеры труб, так же могут быть произведены с нанесением цинкового покрытия.

Возможно оцинкование бесшовных труб, выполненных из качественных марок 10 и 20, однако эти марки хуже взаимодействуют с цинком, поэтому качество покрытия не гарантируется.

Оцинкованные трубы преимущественно производят из электросварных прямошовных труб несколькими способами, в зависимости от вида трубы и способа ее применения:

— Горячее оцинкование готовой стальной трубы — Горячее оцинкование стальной ленты (штрипса), с последующей сваркой трубы — Термодиффузионное оцинкование — Гальваническое цинковое покрытие

Все эти методы имеют как достоинства, так и недостатки, главным из которых является высокая стоимость готовой оцинкованной трубы. Однако, среди прочих недостатков, можно выделить — скорость изготовления, толщину покрытия и ограничения по размерам заготовки.

Горячее оцинкование стальной трубы

Используется в подавляющем большинстве случаев, подходит для всех видов стальных труб, изготовленных из низкоуглеродистых и углеродистых марок стали. Производится погружением партии труб в раствор на основе расплавленного цинка. Достоинства: Высокая скорость, максимальная длина 12 метров, сравнительно низкая стоимость. Недостатки: Большая толщина покрытия, высокая неравномерность покрытия, наплывы. Высокая температура раствора может деформировать тонкостенные и особо тонкостенные трубы. Подходит только для низкоуглеродистой стали марки 08пс и углеродистой стали марок 1пс, 2пс, 3сп/пс. Такое покрытие на другие марки ложится хуже, может отслаиваться.

Горячее оцинкование стальной ленты (штрипса)

В последнее время этот метод производства оцинкованных труб набирает популярность. Идеально подходит для тонкостенных круглых и профильных труб, а так же стальных не сварных замкнутых и незамкнутых профилей. Производится протяжкой стального рулона через ванну с раствором на основе расплавленного цинка, с последующей сушкой. Достоинства: Хорошая равномерность покрытия, отличное качество сцепления покрытия с поверхностью стали, отсутствие неуправляемой деформации в процессе производства труб, минимальная толщина покрытия. Недостатки: В процессе производства трубы (сварки) образуется участок в районе сварного шва, шириной 1-2мм, не покрытый цинком, который необходимо защищать дополнительно для предотвращения коррозии. Есть ограничения по толщине стенки готовой продукции — максимум 3 мм, следовательно, не подходит для большинства востребованных в настоящий момент размеров труб.

Термодиффузионное оцинкование

Сравнительно новая технология нанесения покрытий, основанная на перемещении молекул цинка на поверхность стали, заряженных противоположными зарядами, помещенными в специальную среду. В силу некоторых особенностей способа, наилучшим образом подходит для покрытия готовых стальных изделий, небольшого размера. Достоинства: Высокое качество покрытия, надежно закрепляется на поверхности стали, не отслаивается и не стирается при эксплуатации. Плотно и равномерно покрывает всю поверхность изделия, включая равномерное покрытие труднодоступных и мелких деталей. Недостатки: Не подходит для покрытия длинномерных изделий, высокая стоимость, низкая производительность.

Гальваническое покрытие

Данный способ является наиболее дорогим и используется преимущественно для покрытия отдельных деталей или готовых изделий, как правило, небольших размеров. Данный способ предполагает нанесение не только цинкового покрытия, но и других металлических покрытий — хром, никель, медь. Применяется гальваническое покрытие для защиты от коррозии и придания привлекательного внешнего вида изделиям из трубы и других видов проката. Достоинства: Высокое качество покрытия, идеально подходит для изготовления металлической мебели и внутренних конструкций — выставочных и презентационных стендов, металлических перил. Недостатки: Высокая стоимость, высокие требования к качеству поверхности трубы, не подходит для покрытия длинномерных изделий, низкая производительность.

Группы точности и некоторые другие дополняющие параметры

Для сортамента и выборки труб ВГП существуют и так называемые группы точности. Их выделяют только две:

  • трубопрокат обычной точности;
  • изделия повышенной точности.

Трубы первого типа производятся из сталей, чьи характеристики приводятся в ГОСТах 380 и 1050. При этом не проводится нормирования ни химсостава, ни механических параметров. Стальные трубы обычной точности используются в бытовых газо- водопроводах, а также в отопительных системах при строительстве и ремонте жилых и производственных помещений, для организации газо- и водопровода на дачных и частных участках.

При производстве изделий повышенной точности изготовитель руководствуется ГОСТом 1050; нормирование также не проводится. Трубы этой категории применяются для деталей конструкций, транспортирующих воду и газ.

  • Толщина стенки делит трубы еще на три категории: легкий трубопрокат, обыкновенные изделия и усиленные. Регламентируется толщина стенки положениями ГОСТа 3262-75. Последние два типа стальных труб могут быть, по желанию потребителя, оснащены резьбой с обоих концов изделия (если условный проход трубы равен 10 и более мм).
  • Комплектация трубопроката тоже может быть различной. Возможен вариант поставки без муфты и без резьбы, также имеется возможность получить трубы и с тем, и с другим.

Технические характеристики стальных газоводопроводных труб

Водогазопроводные (ВГП) изделия используются при возведении промышленных сооружений, жилых многоквартирных и частных домов, административных зданий, учебных заведений и других объектов.

ВГП трубы применяются:

  • холодное водоснабжение;
  • система отопления;
  • газопровод.

Стальные сварные изделия по длине нарезают в пределах 4-12 м. Метраж труб по ГОСТ может быть:

  • немерной (4-12 м) длины;
  • мерной (4-8 м либо 8-12 м) длины.

Водогазопроводные трубы условно делят на группы по параметрам стенки:

  • лёгкие;
  • усиленные;
  • обыкновенные.

Легкие трубы

Соотношение размеров и массы изделий различны, зависят от диаметра, толщины стенки, марки стали, способа обработки материала (оцинкованные, неоцинкованные).

Таблица 1. Сетка параметров на лёгкие трубы из стали
Условный проход dу (мм) Толщина борта/стенки – S (мм) Наружный диаметр – dH (мм) Вес (1 м в кг) Количество метров в тонне Nt
6 1,8 10,2 0,37 2682
8 2,0 13,5 0,57 1763
10 2,0 17,0 0,74 1352
15 2,35 21,3 1,10 910,5
15 2,5 21,3 1,16 862,7
20 2,35 26,8 1,42 705,7
20 2,5 26,8 1,50 667,5
25 2,8 33,5 2,12 471,7
32 2,8 42,3 2,73 366,6
40 3,0 48,0 3,33 300,4
50 3,0 60,0 4,22 237,1
65 3,2 75,5 5,71 175,3
80 3,5 88,5 7,34 136,3
90 3,5 101,3 8,44 118,5
100 4,0 114,0 10,85 92,16
125 4,0 140,0 13,42 74,54
150 4,0 165,0 15,88 62,96
Популярные статьи  Кухонная мойка из искусственного камня

Водогазопроводная оцинкованная труба ВГП

Обыкновенные трубы

Таблица 2. Метрические данные на обыкновенные ВГП изделия
dу (мм) S (мм) dH (мм) Вес (1 м в кг) Nt
6 2,0 10,2 0,40 2473
8 2,2 13,5 0,61 1631
10 2,2 17,0 0,80 1245
15 21,3
15 2,8 21,3 1,28 782
20 26,8
20 2,8 26,8 1,66 603,4
25 3,2 33,5 2,39 418,2
32 3,2 42,3 3,09 324,1
40 3,5 48,0 3,84 260,4
50 3,5 60,0 4,88 205,1
65 4,0 75,5 7,05 141,8
80 4,0 88,5 8,34 120,0
90 4,0 101,3 9,60 104,2
100 4,5 114,0 12,15 82,29
125 4,5 140,0 15,04 66,50
150 4,5 165,0 17,81 56,14

Усиленные трубы

Усиленные трубы отличает увеличенная толщина стенки, и соответственно, больший вес 1 погонного метра. Такие изделия применяют для водопровода и транспортировки газа под большим давлением.

Таблица 3. Сетка параметров на усиленные стальные изделия
6 2,5 10,2 0,47 2106
8 2,8 13,5 0,74 1353
10 2,8 17,0 0,98 1020
15 21,3
15 3,2 21,3 1,43 700,1
20 26,8
20 3,2 26,8 1,86 536,9
25 4,0 33,5 2,91 343,6
32 4,0 42,3 3,78 264,7
40 4,0 48,0 4,34 230,4
50 4,5 60,0 6,16 162,4
65 4,5 75,5 7,88 126,9
80 4,5 88,5 9,32 107,3
90 4,5 101,3 10,74 93,03
100 5,0 114,0 13,44 74,41
125 5,5 140,0 18,24 54,81
150 5,5 165,0 21,63 46,22

Трубы под резьбу

Стальные трубы заводы изготавливают по заказу потребителя. Поэтому размеры: длина, диаметр, толщина стенки, исполнение, могут быть различными. Большим спросом пользуются трубы с нарезанной резьбой. Продукция отличается высокой ценой, но с другой стороны, адаптирована для простого монтажа без сварки.

Резьбу определяют по способу выполнения:

  1. Методом накатки – наиболее надежный способ, при котором соответствие нормативам учитывается до мелочей. Допустимые отклонения: уменьшение диаметра изнутри на 10 %.
  2. Наружное нарезание резьбы на изделие.
Таблица 4. Размеры трубы с наружной резьбой
Масса (1 м в кг) Толщина стенки – S (мм) Наружный диаметр – dH (мм) Условный проход dу (мм)
0,69 2,0 16 10
1,08 2,5 20 15
1,45 2,5 26 20
2,02 2,8 32 25
2,64 2,8 41 32
3,26 3,0 47 40
4,14 3,0 59 50
5,59 3,2 74 65

Резьба предусмотрена как длинная, так и короткая. К ней применяют следующие требования (таблица 5).

Таблица 5. Параметры резьбы для ВГП труб
dу (мм) Размер до сбега (мм) Кол-во ниток при проходе
короткой длинной
6
8
10
15 9,0 14 14
20 10,5 16 14
25 11,0 18 11
32 13,0 20 11
40 15,0 22 11
50 17,0 24 11
65 19,5 27 11
80 20,0 30 11
90 26,0 33 11
100 30,0 36 11
125 33,0 38 11
150 36,0 42

Отметим, что перечисленные виды труб (усиленные, легкие, обыкновенные) после цинкования становятся тяжелее на 3%, чем изделия из черного металла. Но предельный параметр отклонения массы не должен превышать более чем на 8 % (для партии – 10 %) по ГОСТ.

Преимущества и недостатки использования

Водогазопроводный трубопровод — универсальное изделие, его преимущества:

  • высокое качество стали;
  • повышенная устойчивость к коррозии — это достигается за счёт того, что изделия стали оцинковывать, этот слой защищает их от образования ржавчины;
  • наличие усиленных швов у «чёрных» моделей;
  • высокий показатель прочности, при незначительном весе;
  • стойкость к повышенному давлению — что увеличивает срок службы;
  • многообразие в выборе — лёгкие, обыкновенные, усиленные;
  • разнообразие резьбы — возможно нанесение на заказ;
  • строгое соответствие ГОСТу — осуществляется обязательный гидровихревой контроль;
  • высокое качество, при не высокой цене;
  • большой выбор — бесшовные, горячекатаные, с электросварным швом, холоднокатаные;
  • разнообразие фитингов — муфты, тройники;
  • низкий коэффициент расширения — не деформируется под воздействием температур;
  • имеет хорошую теплопроводность;
  • допускается применение в напорных конструкциях;
  • герметичен — может использоваться для доставки газа, кислот.

Высокий уровень теплопроводности приводит к охлаждению транспортируемого сырья. Чтобы это избежать, рекомендовано при использовании водогазопроводного металлопроката производить дополнительную теплоизоляцию.

Сертификация труб ВГП

Сертификат, выданный фирме-производителю, гарантирует покупателю приобретение качественного товара. Выданный сертификат свидетельствует о добросовестности производителя, который при производстве своей продукции соблюдает все нормы указанные в конкретном Госстандарте. Сертификат соответствия можно получить по желанию, другими словами ВГП трубы не обязательно сертифицировать. Чтобы получить такой сертификат выпускаемая продукция должна пройти ряд лабораторных испытаний.

В сертификате на оцинкованные трубы обязательно должно быть прописано, каким методом производилось оцинкование: холодным или горячим.

Выбирать трубы для сооружения системы водо- или газопровода нужно исходя из степени соответствия мощностей производителя условиям ГОСТа и из собственных требований. Рациональным выбором для бытовых трубопроводов будут трубы, изготовленные как из оцинкованной, так и черной стали. Изделия из оцинкованной стали будут наилучшим вариантом в случаях предъявления к эксплуатации трубопровода повышенных требований.

Стальные водогазопроводные трубы в Симферополе

Ассортимент ООО «Стройсеть»

Стальные водогазопроводные трубы (ВГП) ГОСТ 3262-75:

  • ВГП Ду 15х2,5 мм
  • ВГП Ду 15х2.8 мм
  • ВГП Ду 20х2,5 мм
  • ВГП Ду 20х2,8 мм
  • ВГП Ду 25х2,8 мм
  • ВГП Ду 25х3,2 мм
  • ВГП Ду 32х2,0 мм
  • ВГП Ду 32х2,5 мм
  • ВГП Ду 32х2,8 мм
  • ВГП Ду 32х3,2 мм
  • ВГП Ду 40х2,5 мм
  • ВГП Ду 40х3,0 мм
  • ВГП Ду 40х3,5 мм
  • ВГП Ду 50х3,0 мм
  • ВГП Ду 50х3,5 мм

При монтаже водопроводов, газопроводов, систем отопления широко применяются стальные водогазопроводные трубы. Симферопольская компания ООО «Стройсеть» предоставляет крымчанам большой выбор этих металлоизделий.

В наличии всегда есть трубы различного диаметра и толщины стали. Стандартная длина – 6/9/12 метров.

Относительная плотность стали –7,85 г/см³. Это значение принимают в расчет при определении линейной плотности изделий. Допустимые отклонения по массе не должны превышать +8%.

Линейная плотность и размеры труб должны соответствовать указанным в таблице данным.

Ищете качественные стальные водогазопроводные трубы в Симферополе? Вам в ООО «Стройсеть»!

ООО «Стройсеть» поставляет в Симферополь стальные водогазопроводные трубы только тех производителей, которые качеству выпускаемой продукции уделяют большое внимание. Реализуемые нами металлоизделия прошли 100% неразрушающий токовихревой контроль

Популярные статьи  Для чего устанавливается ветрозащита под сайдинг

В сертификатах качества отражена гарантия гидроиспытания

Реализуемые нами металлоизделия прошли 100% неразрушающий токовихревой контроль. В сертификатах качества отражена гарантия гидроиспытания.

Маркировка стальных труб

Стальные водогазопроводные трубы – электросварные, шов усиленный.

В производстве таких труб применяются, в основном, конструкционные нелегированные стали обыкновенного качества. Материал в маркировке обозначается буквами «Ст».

После букв в маркировке стоят цифры, которые обозначают содержание (в %) в стали углерода. На способ раскисления стали указывают буквы, стоящие после цифр:

  • СП – спокойная сталь,
  • ПС – полуспокойная сталь,
  • КП – кипящая сталь.

Буквами Ду обозначают условный проход (диаметр). Рядом цифрами указан собственно размер условного прохода и толщина металла (в мм). Пример: Ду 32х3,2 мм.

Толщина стенки отражается на прочности и долговечности металлоконструкций. Поэтому в зависимости от толщины металла, наружные диаметры труб порой значительно отличаются от условных проходов.

Как купить стальные водогазопроводные трубы в Крыму?

Напомним, что задача «купить стальные водогазопроводные трубы в Крыму» успешно решается в ООО «Стройсеть». Позвоните нам или отправьте заявку по электронной почте. В кратчайшие сроки мы поставим вам высококачественную металлопродукцию.

Стальные водогазопроводные трубы в Симферополе Сегодня безусловным лидером во многих отраслях строительства и хозяйственных сферах является стальная труба ВГП, Крым для большинства коммуникаций и тепловых систем использует эту продукцию.

Марки стали и допуски

Выше была приведена классификация, которая достаточно неполная. Ее можно продолжать практически бесконечно. Такой огромный сортамент обусловлен большим количеством сфер применения стальных труб.

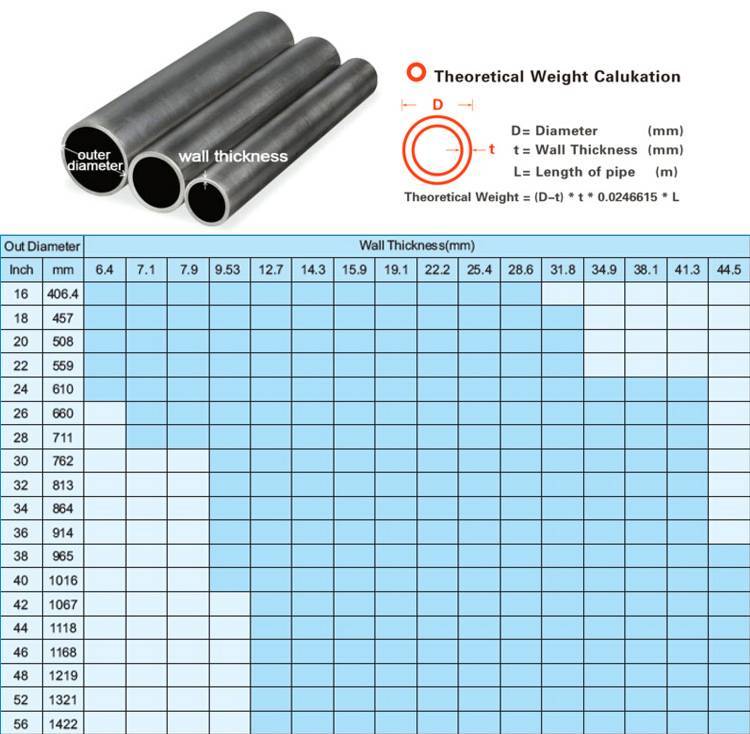

Среди прочих классификаций различают и еще одну – по диаметру. Естественно, что для разных целей используют более тонкие или более толстые трубы. Сегодня промышленность выпускает стальные изделия с диаметром от 17 до 114 мм. При этом нормальной погрешностью считаются следующие показатели:

  • Для изделий с диаметрами от 17 мм до 48 нормальной погрешностью (допуском) можно считать 0,4-0,5 мм;
  • Для материалов же с диаметрами от 60 до 114 мм нормальной погрешностью считается величина в 0,8-1% от диаметра.

По стенке данный показатель равен 15%.

Водогазопроводная оцинкованная труба ВГП

Водогазопроводные трубы различного диаметра

Надо сказать и то, что эти допуски характерны только для стали следующих марок:

  • 0,8пс и 0,8кп;
  • 10;
  • 15, 15пс, 15кп;
  • 20, 20пс, 20кп;
  • Ст1пс;
  • Ст2пс;
  • Ст3пс и Ст3кп.

Производство ВГП труб

Производство труб ВГП регулирует ГОСТ 3265-75. Параметры стали для металлопроката соответствуют ГОСТ 380-94 или ГОСТ 1050-88, в зависимости от марки стали (используют сталь 20, 10, 3СП, 3ПС). Заводы по производству сварных труб расположены по всей территории. Изготовление является автоматизированным процессом, проводится на станках специальных размеров, которые обуславливают длину выпускаемой трубной продукции. Это сегменты труб от 1, 5 м до 4 м, от 4 м до 11 м.

Производственный цикл схематично можно описать так:

  • на первом этапе прокатный металл делят на штрипсы – заготовки определенного размера, с заданными параметрами толщины;
  • металлические полосы подают на формовочные станки;
  • на формовочном оборудовании металл закручивают в трубу;
  • заготовки сваривают особо прочным швом методом электросварки;
  • проверяют качество шва на скрытые дефекты.

Рекомендуем ознакомиться: Особенности выбора гидродинамической машины для прочистки канализации

Проверка качества электросварного шва проводится на специальном оборудовании, которое просвечивает шов рентгеновскими лучами, выявляя неоднородность соединения.

На длительность и надежность эксплуатации трубопровода влияет не только качество его изготовления, но и характер, химическая активность транспортируемого вещества, окружающей среды.

Разновидности оцинкованных труб

Оцинкованные трубы подразделяются на виды по некоторым аспектам.

По сфере применения возможно поделить оцинкованные изделия на:

  • Водопроводные;

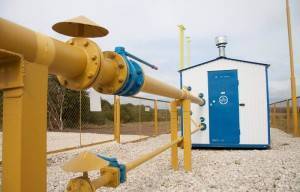

  • Газопроводные;
  • Для системы отопления;
  • Бытовые.
  • Хозяйственные.

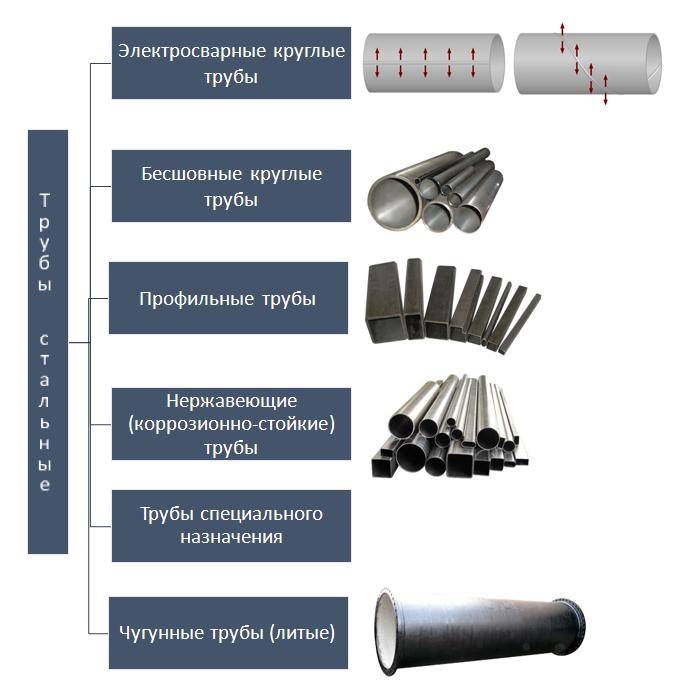

В зависимости от стандартов трубы делятся на:

  • Водогазопроводные согласно ГОСТу 3262.
  • Электросварные согласно ГОСТу 10704
  • Профильные.
  • Бесшовные.

Водогазопроводная оцинкованная труба производится из стали самого высшего качества. Используют ее сугубо в сфере прокладывания коммуникаций в помещении. Изготавливается труба согласно ГОСТ 3265-75.

Основными преимуществами такого вида трубы является:

  • Антикоррозийные свойства. Благодаря оцинкованному покрытию ржавеет труба медленее чем обычная, в 10 раз.
  • Удобны при монтаже, так как легко режутся, свариваются и формуются.
  • Срок службы не менее 25 лет при правильном монтаже.
  • Легки по сравнению с обычными стальными конструкциями.

Производитель выпускает такого типа конструкции по размеру обычных стальных труб. Снаружи водогазопроводная труба по размеру одинаковая, отличается она только по толщине стенки. Трубы изготавливаются согласно среднего и повышенного класса точности. Для системы водо- и газопроводов, отопления выполняются трубы среднего класса точности, а для производства деталей для конструкций производитель пользуется стандартами высокой точности.

В зависимости от толщины стенок ВГП трубы считаются легкие, стандартные и усиленные.

Особенностью элетросварной трубы является они производятся согласно ГОСТу 10704. Конструкции могут быть различного диаметра в диапазоне от 110 мм до 480 мм. Все электросварные трубы имеют круглое сечение. Такие конструкции бывают двух типов:

  • С обрезкой краев и удалением заусениц;
  • Просто порезкой.

К разряду самых дорогих оцинкованных труб относятся бесшовные. Цена изделия оправдывается сложностью процедуры их изготовления, дорогостоящим оборудованиям и затратой энергии.

Преимуществами таких труб является:

  • Гарантия от протекания.
  • Высокая стойкость к механическому воздействию.
  • Стойкость к любым химическим влияниям.

Что дает оцинковка

Оцинковка стальной трубы наносится в целях защиты стали от окисления. Цинковое покрытие является не только механическим препятствием для защиты стали. Механизм действия оцинковки более сложен. Он основан на разном электрохимическом потенциале цинка и железа.

Первый рубеж защиты – механический. Второй – анодный, где цинковое покрытие выступает в роли восстановителя железа при коррозийных процессах. Цинк, как химически активный металл, легко вступает в реакцию с агрессивными газами, особенно во влажной среде. Однако его разрушение останавливают сами продукты этого разрушения, которые осаживаются на цинковом покрытии, заполняя собой пораженные участки. Таким образом, до стали, говоря простым языком, дело не доходит. Этим объясняется, что даже нарушенный цинковый слой продолжает защищать железо от ржавления.

Антикоррозийный цинковый слой утяжеляет трубу всего на 3%, но добавляет к ее сроку службы десятки лет. Средний срок эксплуатации оцинкованной толстостенной трубы превышает 50 лет.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Водогазопроводная оцинкованная труба ВГП
Холодные полы в частном доме
