Электробойлер для отопления дома своими руками

Содержание

Принцип работы электродного котла

Электробойлер для отопления дома своими руками

Как видно на рисунке, при изменении полярности тока меняется и направление движения ионов солей в воде. В этом случае в качестве контактов используется электрод и корпус устройства.

Принцип действия такого устройства основывается на процессе электролиза, то есть роль нагревательного элемента играет сама вода. Однако есть одно условие: чтобы вода начала проводить через себя ток, обязательно наличие солей. Чем больше примесей в жидкости, тем лучше она будет проводить ток. Заряженные частички примесей или ионы под действием электричества начинают двигаться от контакта к контакту (электроды). Так как ток в обычной электрической сети переменный, а его частота составляет 50 Гц, то ионы меняют свое направление от электрода к электроду 50 раз за секунду.

Домашняя сеть имеет постоянное напряжение в 220 В, отсюда, исходя из закона Ома, при снижении сопротивления сила тока увеличивается. Но вода все же не является хорошим проводником в отличие от таких металлов, как алюминий или медь, поэтому из-за повышения силы тока она начинает нагреваться. Благодаря этому КПД электродных котлов приближено к отметке в 100%.

ВАЖНО! Мощность водонагревателя напрямую зависит от количества примесей в воде. Чем больше солей, тем мощнее котел.. Эта простая схема наглядно показывает простоту устройства электродного котла

Эта простая схема наглядно показывает простоту устройства электродного котла.

Как правило, стандартный котел имеет форму цилиндра. Внутри последнего устанавливается электрод тоже цилиндрической формы. При этом первый контакт в устройстве – это электрод, а второй – сам корпус. Исходя из этого, появляется необходимость в заземлении водонагревателя, так как ток может пробивать на его корпус.

Если вы решили купить электродный котел отопления, проблема заземления отпадает. Большинство заводских моделей имеют корпус, покрытый полиамидом. Последний играет роль изолятора

Также обращайте внимание на размер водонагревателя. Обычно это небольшой цилиндр высотой до 600 мм и диаметром до 300-400 мм

Такие котлы могут развивать мощность до 6 кВт, чего вполне достаточно для обеспечения среднестатистического дома или квартиры.

Как работает электрический водонагреватель для отопления

Как правило, такие устройства применяют исключительно для ГВС. Но современные технологии позволяют использовать его в качестве дополнительного теплового контура для нагрева воды системы отопления. Прежде чем применять водоподогреватель для подготовки теплоносителя приборов отопления необходимо произвести модернизацию его схемы подпитки:

Создать принудительный контур циркуляции теплоносителя.

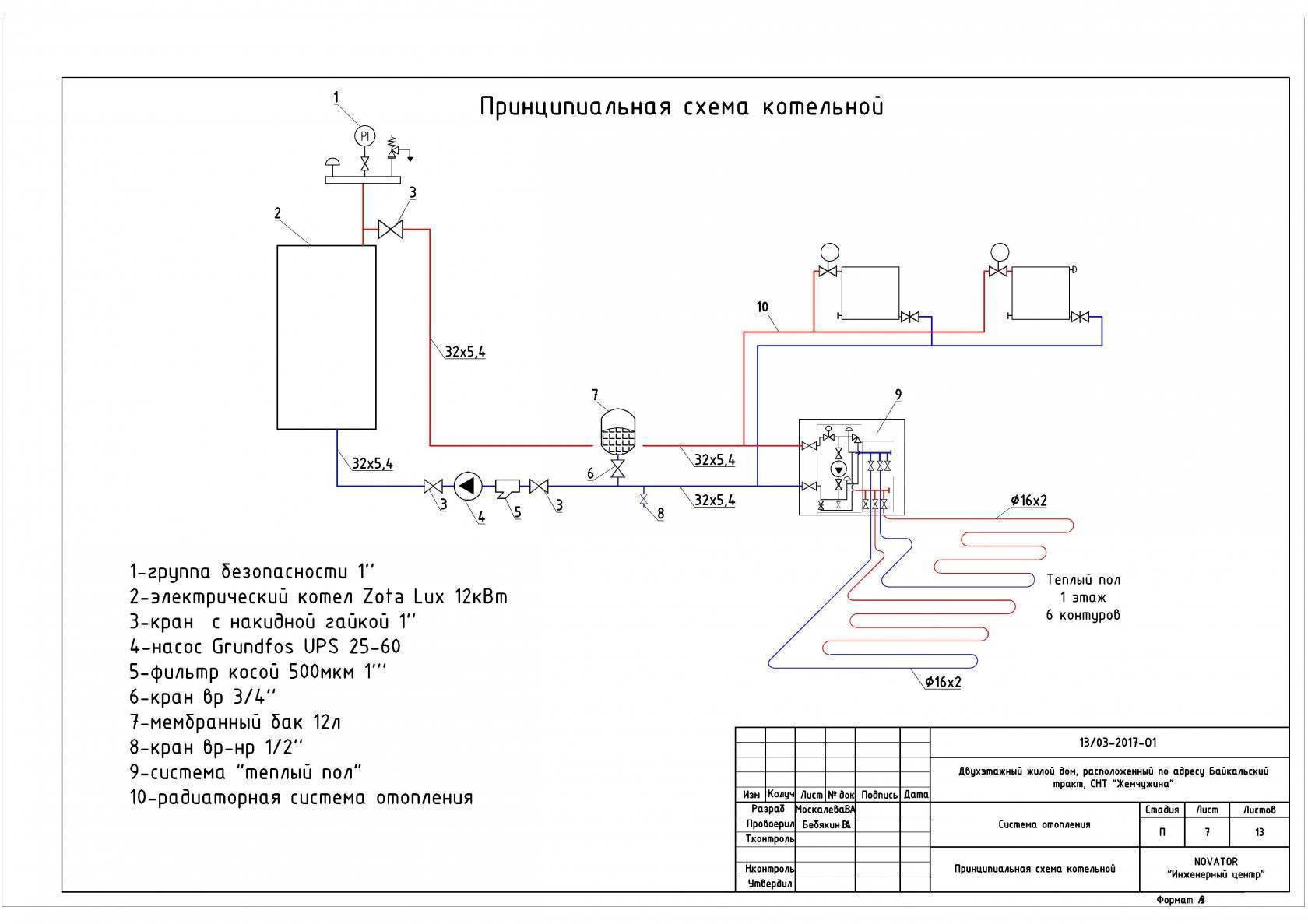

Выполнить обвязку отопительной схемы с установкой обязательны устройств защиты и регулирования: расширительный бак, циркуляционный электронасос и запорно-регулирующая арматура, блок управления и защиты с первичными датчиками по температуре и давлению среды.

Оригинальность идеи, и ее практическая реализация, состоит в синхронной эксплуатации одного и того же источника: для ГВС и отопления. По этой причине предварительно рекомендуется подобрать электронасос требуемой электромощности. Он должен быть способен обеспечить покрытие всех гидравлических потерь в системе и равномерно распределить тепло по отопительным приборам. Специалисты рекомендуют в системах одновременного нагрева ГВС, и отопления предусмотреть установку фильтров очистки воды на входе перед бойлером.

Бак-аккумулятор и бойлер для отопления

Накопительный бак, в конечном счете, целиком и полностью идентичен классическому водонагревателю. Различие состоит во внутреннем змеевике, который присоединяется к отопительной системе.

Профессионально организованное система теплоснабжения через теплообменник подразумевает, что данный компонент станет осуществлять функцию термического аккумулятора. Жидкая среда, находящаяся в баке, принимает тепло через змеевиковый теплообменник, подсоединенный к внутридомовой отопительной трубной системе.

Бойлер косвенного нагрева

Оптимальной альтернативой варианта отопления небольших помещений, является включение в схему теплоснабжения бойлера косвенного нагрева. Они могут быть универсальными, способными работать на разных видах энергоносителей: газ, дымовые газы от сгорания твердого топлива и электричество.

Обычно такие устройства устанавливают в схемах теплоснабжения для повышения общего КПД в виде дополнительного источника нагрева. Основным считается традиционный отопительный котел. Для результативной работы водонагревателя непрямого нагрева требуется его установка перед вводом обратной сетевой воды в котлоагрегат. Таким способом, возможно, выполнить оптимальную систему отопления.

Разработка проекта

Бойлер БКН выполняется по проекту, который базируется на исполнительных чертежах. Их изготавливают самостоятельно, берут в интернете по нужному объему бака и температуре теплоносителя или заимствуют у пользователей, которые успешно установили и эксплуатируют нужного объема БКН. В проекте выполняют тепловые и гидравлические расчеты и определяют спецификацию необходимого оборудования.

Основные расчетные параметры БКН:

  • часовой объем водопотребления ГВС, м3;
  • расположение змеевика;
  • конфигурация змеевика;
  • площадь нагрева змеевика.

Кроме того подготавливается раздел «автоматизация», который предусматривает аварийное отключение БКН и автоматическое поддержание рабочей температуры ГВС в бойлере.

Выбирая параметры бака и змеевика, не стоит увлекаться большими габаритами конструкции, поскольку это приведет к снижению общей эффективности установки из-за повышения тепловых потерь.

Расчет объема изготавливаемого бойлера

В том случае, когда котел уже установлен в частном доме и рассчитан для отопления, расчет объема бака нужно производить исходя из максимальной работы котла на отопление и остающегося резерва мощности на услугу ГВС. Если этот баланс будет нарушен, то система станет работать с недогревом как в системе отопления, так и ГВС.

Например, бойлер косвенного нагрева Термекс 80, с объемом 80 литров, потребует резерва мощности котла равного 14,6 кВт при температуре котловой воды не ниже 80 С.

Нагрузка на ГВС определяется по объему водопользования, практическое соотношение между объемом бака БНК и тепловой нагрузкой на ГВС:

  • 100 л — 16 кВт;
  • 140 л — 23 кВт;
  • 200 л — 33 кВт.

С целью проведения более точных расчетов применяют формулу, которая базируется на тепловом балансе:

Vбкн= = Р х.в (tк — tх.в): (tбкн — tх.в).

Где:

  • Vбкн — расчетная емкость бака косвенного нагрева;
  • Р х.в — часовой расход ГВС;
  • tк — температура котловой греющей воды от первичного внешнего источника нагрева, обычно 90 С;
  • tх.в. — температура ХВС в трубопроводе, летом принимается 10 С, зимой 5 С ;
  • t бкн — температура воды, нагретой БКН, задается пользователем от 55 до 65 С.

Из какого материала сделать емкость

Емкость для БКН обычно выбирают из доступных материалов, обычно ее изготавливают самостоятельно из листовой стали, крупногабаритных труб либо используют отработанные баллоны сжиженного газа.

Листовая сталь

В этом случае особого выбора у мастеров нет. Выбирая материал для бака нужно исходить из его долговечности и прочности, поскольку он функционирует в высокой коррозионной среде и под давлением.

В мире лучшими бойлерами косвенного нагрева, представленные европейскими изготовителями, считаются устройства со стеклокерамическим покрытием. Емкости из нержавеющей стали хотя и являются более долговечными менее популярны из-за своей высокой стоимости. Кроме того имеются бюджетные БКН с защитным слоем из эмали, но они обладают самым малым периодом эксплуатации.

Популярные статьи  100 ара соток в метры квадратные

Расчет размера змеевика

Расчет площади нагрева является базовым для создания БНК нужной тепловой мощности. Его определяют по длине трубки в соответствии с формулой:

l = Р/n*d*DT

В этой формуле:

  • Р — мощность теплообменника, принимают из расчета 1,5 кВт на каждые 10 л объема бака;
  • d — диаметр змеевика, обычно 0,01 м;
  • n- число пи;
  • l — расчетная длина трубки змеевика, м;
  • DТ — разность температур на входе 10 С и выходе 65 С. Как правило, ее принимают 55 С.

Из какого материала сделать теплообменник

Для выполнения водонагревателя БКН в форме змеевика, берут медную/латунную трубку Д от 10 до 20 мм. Ее закручивают спиралью и оставляют межвитковый зазор в 2-5 мм. Зазор выполняют с целью обеспечения компенсации температурного расширения трубы.

При этом варианте спирали образуется хороший контакт теплоносителя с трубной поверхностью нагрева. В торговой сети можно найти уже готовые медные спирали, которые изначально могут быть выпущены для технологического оборудования

Это не столь важно, если размеры змеевика соответствуют необходимым расчетам

Функционирование самотечной системы

Схема отопления частного дома с естественной циркуляцией обладает рядом достоинств:

  • нет потребности в покупке дорогостоящего оснащения;
  • энергонезависимость (подбирается соответствующий котельный агрегат);
  • монтаж легко осуществить собственными руками;
  • нетребовательность в обслуживании.

Циркуляция в такой системе обеспечивается за счет того, что плотность жидкости в результате нагревания уменьшается (она становится легче), а в ходе остывания плотность возвращается к первоначальной.

В самотечной конструкции практически отсутствует давление – расчеты показывают, что на 10 метров напора водяного столба давление составляет 1 атмосферу. Таким образом, гидростатическое давление в отопительной системе одноэтажного сооружения составит 0,5-0,7 атм., а в трубопроводе двухэтажного дома – не превысит 1 атм.

Электробойлер для отопления дома своими руками

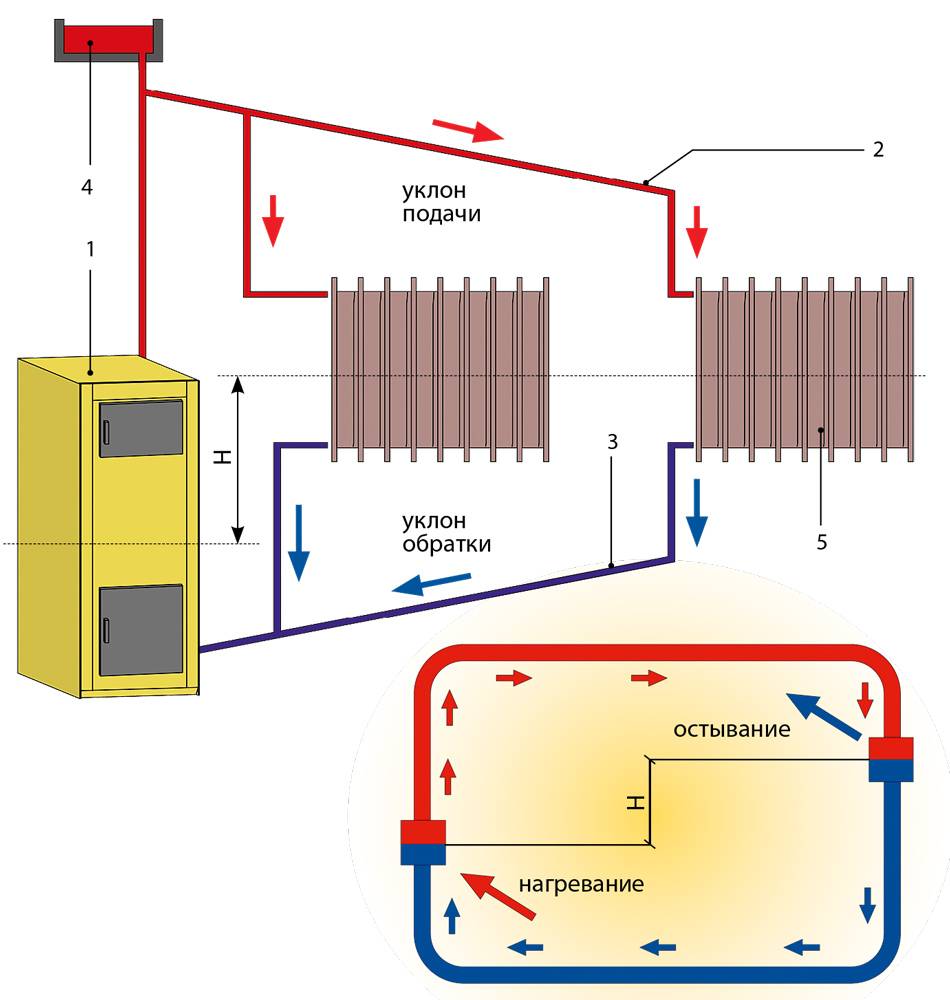

Гравитационная циркуляция происходит благодаря расширению и уменьшению плотности нагреваемого теплоносителя – он поднимается по вертикальному разгонному участку и с верхней точки перемещается вниз по трубопроводу, смонтированному с уклоном и проходящему через последовательно подключенные приборы отопления, на пути обратно к котлу.

К трубопроводу с самотечным перемещением воды подсоединяется расширительный бак – резервуар для «излишков» теплоносителя, который образуется за счет теплового расширения жидкости. Буферная емкость (мембранная или открытая) монтируется в верхней точке контура на подающую трубу.

Отопительная самотечная система способна функционировать в комплексе:

  • С водонагревателем косвенного нагрева. Если бойлер установить в верхней части системы ниже расширительного бака, нагрев воды для ГВС будет осуществляться без использования электрооборудования. При невозможности такого монтажа бойлер комплектуется насосом и ставится обратный клапан, который предотвратит рециркуляцию теплоносителя.
  • С теплым полом. На проложенный в полу контур устанавливается циркуляционный насос. При временном отключении электроснабжения комната продолжит обогреваться настенным радиатором.

Выбор бойлера

Перед тем, как выбрать тот или иной водонагревательный прибор, чтобы оборудовать электрическое отопление для дачи и нагрев воды, следует хорошенько изучить его функциональные возможности. В отопительной системе самым слабым звеном будет как раз водонагревательный прибор.

Есть несколько важных моментов, которые нужно учитывать при выборе водонагревательного прибора. Наиболее главный момент – это мощность ТЭНов, которые монтированы в водонагревательном приборе. Более мощный бойлер будет обеспечивать, соответственно, более эффективное отопление загородного дома электричеством.

Электробойлер для отопления дома своими рукамиБез проблем можно приобрести бойлер любого объема

Бытовые бойлеры характеризуются такими параметрами мощности, как 1,5 – 3кВт. К более мощной категории относятся бойлеры профессионального типа. Их мощность может достигать до 12 кВт. Лучше всего выбирать более мощный прибор, несмотря на то, что он стоит дороже. Со временем затраты на такое устройство полностью себя окупят.

Еще один важный параметр, на который следует обратить внимание – это объем накопительного бака. От объема бака зависит время работы бойлера

Чем больше бак, тем и отопительный прибор будет отдыхать более длительное время. Это позволит сэкономить средства, которые уйдут на оплату электроэнергии.

Наиболее оптимальным вариантом будет приобретение устройства с баком на 250-300 литров. Однако они не пользуются большой популярностью из-за того, что относятся к довольно высокой ценовой категории.

Электробойлер для отопления дома своими рукамиЭлектрический бойлер объемом 300 л

Изготовление дровяного котла своими руками

Самодельный котел

Сложно ли сделать дровяной котел для дома своими руками? Главным условием для этой конструкции является толщина и сорт используемой стали. В заводских моделях наружный корпус изготавливается из жаропрочной стали толщиной от 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

Оптимальным вариантом является создание сварной конструкции, которая по форме будет схожа с заводскими моделями. Однако если рассчитать трудоемкость работы и стоимость материалов – разница между покупкой и самостоятельным изготовлением будет невысока. Поэтому в качестве альтернативы дровяным печам для дома с водяным теплоснабжением нередко используют простые стальные бочки. Главным условием является толщина их стенки – от 1,5 мм.

Для изготовления потребуется емкость около 200 л. Она разрезается вдоль и внутри устанавливается перегородка. Ее длина должна быть меньше протяженности бочки. Это необходимо для монтажа колосников.

Затем на торцевой стороне вырезаются отверстия для монтажа дверей. Их следует подобрать заранее, чтобы не ошибиться с размерами. Для удаления угарных газов с обратной стороны конструкции врезается дымоходная труба. Ее диаметр может составлять от 50 до 100мм.

Однако судя по отзывам о подобном дровяном котле отопления можно отметить следующие недостатки:

  • Низкий показатель КПД;
  • Нагрев корпуса, что может привести к ожогам при прикосновении;
  • Небольшой срок эксплуатации.

Подобные конструкции используются для отопления небольших хозяйственных помещений – гаража, склада и т.д. Для дома лучше всего приобрести заводскую качественную модель. Она будет соответствовать современным схемам дровяного отопления.

Модель котла Мощность, кВт Стоимость, руб.
Buderus Logano G221 20 69900
Dakon DOR F 24 24 60300
Proterm DLO 30 24 58450

Запуск котла

Перед пробным пуском нагревательного агрегата проверяют, насколько герметичны все узлы и соединения, а также правильность сборки электросети. После этого в систему заливают теплоноситель. Обязательно убедитесь, что в сети нет передавленных или порванных проводов, потому что в трехфазной сети большая сила тока. Все соединения проводов должны быть хорошо изолированы.

Электробойлер для отопления дома своими руками

Прежде чем запустить агрегат, его хорошо очищают от загрязнений. Для правильной и бесперебойной работы такого нагревателя нужно защититься от скачков напряжения. С этой целью в сети монтируют УЗО.

Пробный запуск котла выполняют в такой последовательности:

В систему заливают очищенный теплоноситель.
Важно чтобы в контуре не скапливался воздух, поэтому его спускают, используя краны Маевского. Такая арматура должна быть установлена на верхних радиаторах в системе.

Обслуживание системы

Для поддержания работоспособности и повышения эффективности приборов, система отопления должна подвергаться систематическому техническому обслуживанию. В перечень обязательных работ входит:

  • чистка накопительного бака — в процессе работы в нем скапливается осадочная грязь;
  • чистка нагревательных элементов от образовавшейся накипи;
  • чистка или замена магниевого анода — этот металлический стержень защищает внутреннее покрытие бака от разрушения и коррозионного воздействия.

Бойлер для отопления может работать и справляться с возложенными на него задачами также эффективно, как и котел. Главное преимущество водонагревателей в качестве источника отопления – приемлемая цена. Если грамотно подойди к выбору подходящей модели и правильно произвести монтаж оборудования, то и по качеству работы он не будет уступать газовому котлу.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Популярные статьи  Пенополистиролбетонные блоки плюсы и минусы

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

теплоноситель, находящийся под давлением, нагревается быстрее;
вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Выбор теплоносителя

Теплоносителем может служить вода или антифриз. Для самотечной системы предпочтительнее использование воды, поскольку у антифриза выше плотность и меньше теплоотдача, для его нагрева требуется больше тепловой энергии – то есть, расход топлива выше. Если в системе устанавливается мембранная буферная емкость, ее объем должен быть больше, чем у бака для теплоносителя-воды, так как антифриз расширяется сильнее.

Использование «незамерзайки» имеет смысл в том случае, если дом в зимний период отапливается нерегулярно с большими перерывами. В этом случае воду пришлось бы постоянно сливать, чтобы трубы не разорвало при перемерзании.

Какой электроводонагреватель подходит для отопления

Используемые виды электрических водонагревателей для системы отопления:

  • чаще: накопительные;
  • комбинированные баки косвенного нагрева с ТЭН;

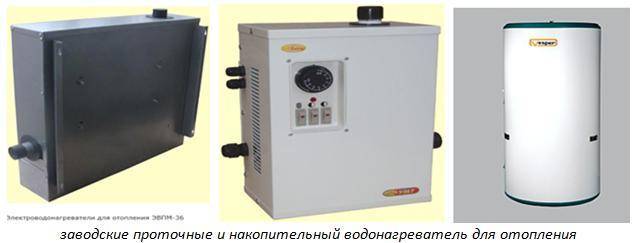

проточные, продаются фабричные модели специально для отопления. Но бытовые прямоточные ЭВН быстро выйдут из строя.

Электробойлер для отопления дома своими руками

Проточный водонагреватель

Бытовые проточные электрические водонагреватели для отопления частных домов технически подходят, но из-за недостатков (расход, не рассчитаны к продолжительным нагрузкам) используются крайне редко, как правило, не рассматриваются.

  • нет паузы для первичного нагрева, теплоноситель поступает сразу;
  • компактность, что позволит разместить где угодно, упростит установку, монтаж/демонтаж.
  • экономность спорная, большая мощность, значительные расходы электроэнергии. Для результата потребуется от 8 – 10 кВт;
  • включается от выставленной скорости протока, регулировка будет производиться настройкой циркуляционного насоса, что неудобно;
  • нет режима поддержания температуры;
  • из-за изменений протока аппарат будет выключаться, особенно из-за этого не подойдет для однотрубной схемы (Ленинградской);
  • потребуется усиленная проводка.

У проточных нет проблем с завоздушиванием

, они подходят даже лучше, чем накопительные водонагреватели.

Отопление от накопительного водонагревателя

Старый накопительный ЭВН можно превратить в теплоаккумулятор, электрокотел. Анод допускается не ставить, теплоноситель (одна и та же постоянно циркулирующая жидкость без кислорода) не создает накипи, коррозионные процессы минимальны.

  • экономичные водонагреватели, по сравнению с проточными. Бойлер осуществит первичный нагрев, затем – режим поддержания. Датчик температуры внутри водонагревателя отслеживает температуру. Вода возвращается из «обратки» не совсем холодной, поэтому нагрев будет только в нужном диапазоне;
  • регулировка удобнее и проще – термостатом уменьшают/увеличивают, выставляют нужную температуру;
  • программируемость (функция не всегда присутствует) – можно установить время активации, например, на период экономных тарифов с выключением после;
  • подойдет как для одно-, так и для двухтрубной разводки.
  • потребуется большая пауза, но только для первичного нагрева;
  • ТЭН зачастую сравнительно слабые: 1,5 – 2 кВт, чего не хватит на большую площадь;
  • надо решить проблему со стравливанием воздуха.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Как рассчитать эффективность системы

Насколько эффективна система с бытовым водонагревателем, будет зависеть от трех факторов:

  • Мощность бойлера. Приобретаемый агрегат должен обладать мощностью из расчета 1 кВт на 10 «квадратов» отапливаемой площади.
  • Мощность насоса.
  • Разветвленность системы отопления. Чем меньше ответвлений – тем проще будет отопить жилье и с помощью «бытового» аппарата.

Небольшой совет для домашних мастеров: если площадь дома большая и уровень работы системы вас не устраивает, то есть способ легко и быстро увеличить эффективность ее работы. Для этого нужно расширить отверстия для холодной и горячей воды в баке или модернизировать бойлер, увеличив его мощность.

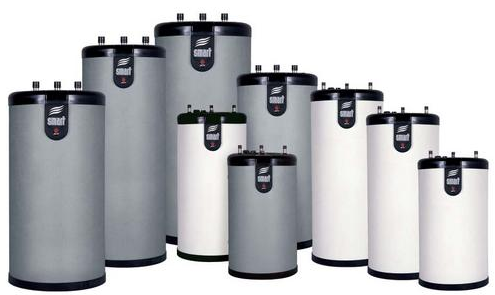

Если говорить о типах нагревательных устройств, то в системе отопления можно применить как накопительный, так и проточный водонагреватель. Отопление загородного дома с помощью бойлера – не фантастика и не мечты, а вполне реальная возможность, если правильно рассчитать мощность устройства и схему системы отопления.

Настройка нагревателя

Последним этапом в изготовлении электродного котла своими руками является его настройка. Для настройки и обеспечения функционирования нагревательной установки вам потребуется:

  • амперметр (токовые клещи);
  • шприц;
  • сода или соль;
  • емкость для размешивания.

Расчетная мощность установки для отопления дома описанной выше составляет 4 кВт. Значит сила тока в электрической цепи должна быть равна 18 А (4000 / 220 = 18).

Подсоедините амперметр к проводам питания и включите собранный аппарат в сеть. Подождите немного, пока теплоноситель не прогреется. Вероятнее всего, измерительный прибор покажет меньшую силу тока. Добавляйте раствор соли или соды в теплоноситель путем посредством расширительного бачка. Для предотвращения закипания, выброса пара или разрыва пластиковых труб рекомендуется прекратить добавление раствора при показаниях амперметра 16 – 17 А.

Здесь вы узнаете:

Ионный или как его еще называют, электрический электродный котел – это прямоточный водонагреватель, способный быстро и эффективно нагревать жидкость. Используется устройство преимущественно на дачах или загородных домах, так как его просто установить и разрешение на использование не требуется. Единственный существенный недостаток – довольно дорогостоящая эксплуатация в качестве основного способа отопления в квартире.

Вместо ТЭНа или катушки в ионном котле нагревательными элементами выступают электроды. Они имеют хороший КПД и потребляют не слишком много электроэнергии в сравнении с другими нагревательными электрическими приспособлениями. Конструкция устройства довольно простая, поэтому его можно собрать самостоятельно.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Электробойлер для отопления дома своими руками
Кирпичная стена толщина по ГОСТу. Кирпичная кладка
