Способы установки теплого пола в каркасных домах

Содержание

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции. Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

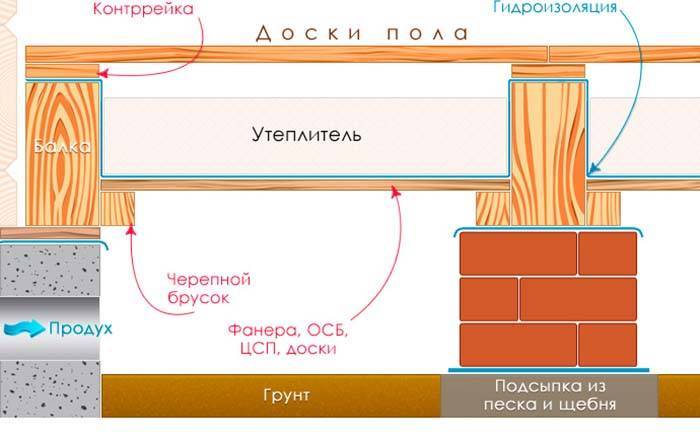

Способы установки теплого пола в каркасных домахСхема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

  1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
  2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
  3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
  4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Способы установки теплого пола в каркасных домахПример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

  1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
  2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

  1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
  2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
  3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
  4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
  5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
  6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Особенности

Данная система отличается простотой установки. Прокладывать теплый мат можно прямо на лаги перекрытия, стяжка для нормально работы электрического пола не нужно. Однако система имеет и негативные стороны:

  1. Потребление большого количества энергии;
  2. Медленное нагревание пола;
  3. Быстрый выход из строя секций.

Электрический теплый пол для использования в каркасном доме подходит для любого типа фундамента, монтируется прямо под финишное покрытие. Его ремонт достаточно прост: при выходе из строя секции она просто заменяется на новую. Отсутствие стяжки дает доступ к нагревательному элементу в любое время.

Пользователи разделились в своих симпатиях поровну. Для одних показателем является скорость нагрева и вариативность в выборе источников питания, для других главным аргументом становится относительная дешевизна и простота укладки. Нельзя четко выделить лидера в этом споре. Для конкретного проекта дома подойдет один из вышеописанных видов.

Пример расчета

В таблице имеем нормы, но они для одного квадратного метра. Чтобы рассчитать требуемую мощность на все помещение, надо высчитать обогреваемую площадь. Полученную цифру умножим на выбранную норму.

Покажем на примере, как рассчитать мощность теплого пола. Электрический теплый мат укладывать будем только на свободной площади. В ванной это составляет 3,5 квадратных метра.

Способы установки теплого пола в каркасных домахСначала надо определить площадь подогрева

Исходя из таблицы, для ванной на квадратный метр требуется 150 Вт мощности теплого пола. Но плитку будем класть толстую, поэтому возьмем мощность с запасом. Будем считать по 180 Вт/м².

Всего требуется 180 Вт/м² * 3,5 м² = 630 Вт. То есть, надо будет найти кабельный мат, который на 3,5 квадратах будет давать не менее 600 Вт тепла.

Виды утеплителей

Кроме того, определить, какой влагостойкостью должен обладать материал. От этого зависит, будет ли нужна дополнительная гидроизоляция. Материалов для теплоизоляции пола много, рассмотрим наиболее распространенные и доступные из них, рассмотрим характеристики и особенности применения для утепления полов каркасных домов:

Не пропустите: Автоматизации работы отопительной системы

Каменная вата

  • Материал экологичный – получен из расплавленного базальта.
  • Сами волокна не впитывают воду, но из-за пористой структуры материала требуется обязательная гидроизоляция.
  • Допускается укладка на несплошную обрешетку.
  • Теплоизоляционные свойства очень хорошие.
  • Благодаря рыхлой структуре плотно заполняет пространство между лаг.
  • Дополнительно дает звукоизоляционный эффект.
  • Средняя цена.

Пенополистирол

  • Экструдированный пенополистирол — экологичный материал.
  • Очень хорошая теплоизоляция.
  • Плиты хорошо стыкуются между собой.
  • Допускается укладка материала на несплошную обрешетку.
  • Легко режется и монтируется.
  • Абсолютно не впитывает влагу и не пропускает пар. При плотном монтаже можно обойтись без пароизоляции.
  • Не удобен для грызунов.
  • Современный пенополистирол изготавливается с противопожарными добавками, поэтому не горит, но, под воздействием внешнего источника огня может плавиться с интенсивным выделением ядовитых веществ.
  • Сравнительно высокая цена.

Керамзит

  • Материал экологичный – его изготавливают из глины.
  • Не впитывает влагу, но может ее конденсировать.
  • Негорючий материал, что повышает безопасность постройки.
  • Между гранулами керамзита остается пространство, что может служить убежищем грызунам.
  • Требуется обязательная ветрозащита и парозащита.
  • Самая слабая степень теплоизоляции из описываемых материалов.
  • Низкая стоимость.
  • Керамзит применяют, если в доме будет укладываться сухая стяжка.
Популярные статьи  Как устроен дровяной котел для отопления частного дома

Выбор типа теплого пола

Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.

После решения делать теплый пол следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.

Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.

Способы установки теплого пола в каркасных домахЭлектрический кабельный теплый пол

Выделяют два основных вида электрической системы теплого пола:

  • кабельный;
  • пленочный.

Принцип обогрева бывает инфракрасным и конвекционным.

Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.

Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.

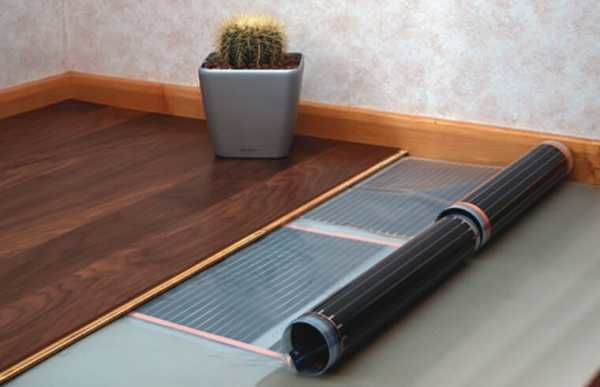

Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.

К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.

Способы установки теплого пола в каркасных домахУстановка электрического пола с помощью кабеля

Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.

Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.

Он имеет ряд преимуществ:

  • меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
  • система готова к эксплуатации сразу после установки;
  • меньшая толщина слоя пола;
  • возможность выполнения по индивидуальному заказу.

Существуют два типа легкого теплого пола:

  • деревянный;
  • пенополистирольный.

Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.

Способы установки теплого пола в каркасных домахУстановка маячков при монтаже водяного пола

Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.

Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.

Этапы укладки электрического теплого пола

Существует несколько электрических вариантов теплого пола:

  • кабельные;
  • кабельные нагревательные маты;
  • инфракрасные маты;
  • инфракрасная пленка.

Монтаж каждого из этих видов имеет свои особенности. Кабельный теплый пол, как и водяной, можно сделать, поместив в бетонную стяжку, или уложив на деревянный настил. Инфракрасные варианты обогрева не требуют помещения в бетонную стяжку и могут укладываться непосредственно под чистовое покрытие.

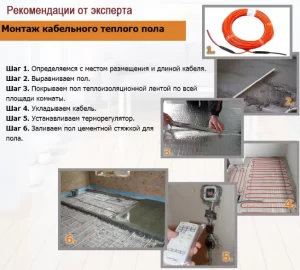

Особенности монтажа кабельного теплого пола

Управление электрическим вариантом обогрева пола производится с помощью терморегулятора. Поэтому, прежде всего, необходимо подготовить для него место на стене. От пола его должно отдалять расстояние не меньше 30 см. Для терморегулятора в стене делается круглое отверстие, а ниже в стене штробятся каналы, куда будет уложен кабель. Если кабельный теплый пол монтируется в помещении с повышенным уровнем влажности, то терморегулятор желательно размещать за его пределами.

Способы установки теплого пола в каркасных домах
Стандартные схемы раскладки кабеля

Черновая поверхность пола закрывается полиэтиленовой пленкой с напуском на стены и слоем теплоизоляции, поверх которых укладывается армирующая сетка. На армирующей сетке закрепляется кабель.

Способы установки теплого пола в каркасных домахМонтаж кабельного теплого пола в каркасном доме

Далее следует подключить греющий кабель к терморегулятору и убедиться в работоспособности системы. Далее, как и в случае с водяным теплым полом, устанавливаются маячки, и заливается стяжка.

Греющий кабель в каркасном доме на сваях может быть уложен непосредственно на лаги, под которые укладывается слой гидро- и теплоизоляции с фольгированным слоем. В лагах делаются пропилы в местах, где должен проходить кабель. При этом кабель по лагам всегда укладывается змейкой.

Поверх теплоизоляции также укладывается армирующая сетка, а в пропилы укладывается фольга и кабель, закрепляемый на сетке хомутами. Сверху на лаги укладывается чистовое покрытие в виде листов фанеры или ОСП.

Особенности укладки греющих матов и пленки

Маты, как кабельные, так и инфракрасные, укладывают непосредственно на чистовой пол. Керамогранитную плитку можно укладывать на греющие маты, увеличив количество плиточного клея. А инфракрасную пленку рекомендуется предварительно накрыть листами фанеры.

Способы установки теплого пола в каркасных домах
Пирог теплого пола

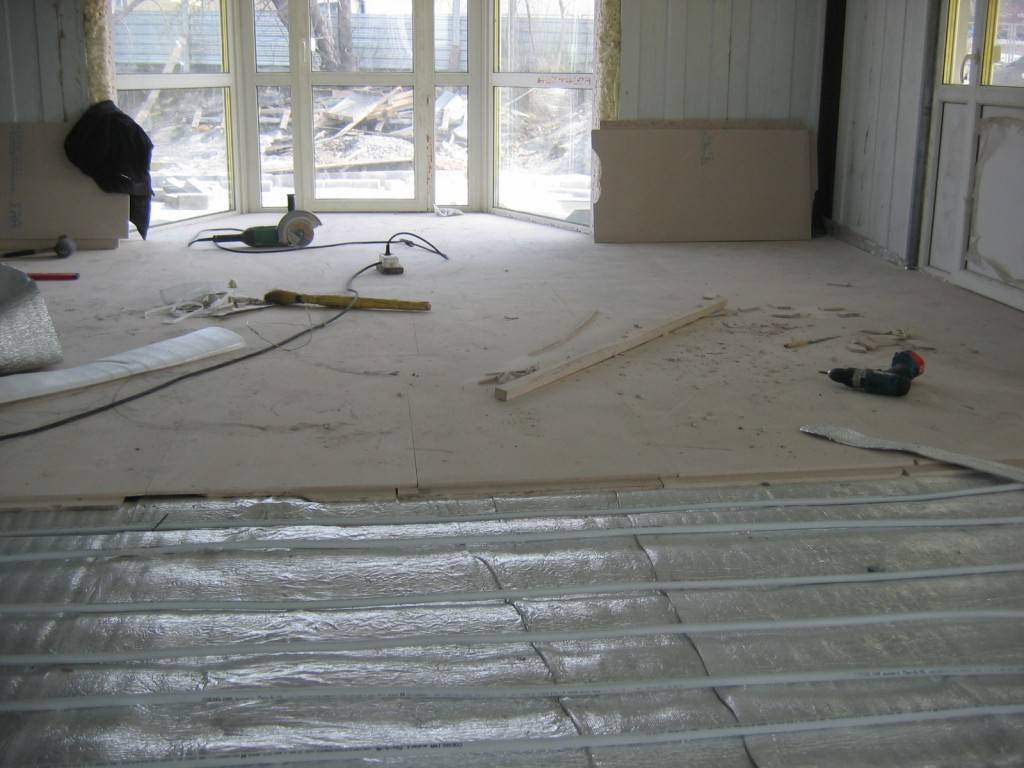

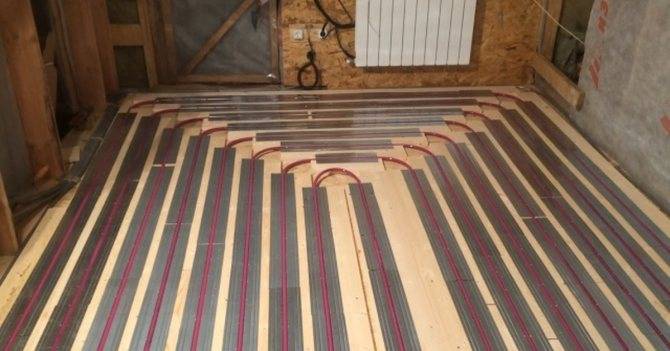

Установка облегченного теплого пола

Этот способ предпочтителен для небольших домов на ленточном фундаменте. Основным отличием является небольшой вес конструкции (около 100-150 кг/м2). Установка производится в несколько этапов, где главным по трудоемкости станет просчет необходимого количества поворотов ПВХ труб и монтаж деревянного каркаса под них.

Способы установки теплого пола в каркасных домах

План выполнения работ:

  1. Черновой пол затягивается толстым слоем гидроизоляции;
  2. Укладывается толстый утеплитель — фольгированный пенополистирол.

Производится монтаж деревянного каркаса одним из доступных способов:

  • Полная зашивка полка доской, после — пропиливание канала для трубок
  • Укладывание доски в «лабиринт», прокладывание ПВХ трубы между досками
  1. После этой операции производится черновой тест системы. Удачное испытание позволяет зашить пол финишным покрытием;
  2. На гвозди или саморезы крепится тонкий слой металла. Это необходимо для равномерного рассеивания тепла в комнате;
  3. Система закрывается двойным слоем фанеры, ОСП, высушенной доски и проч.;
  4. Укладывается покрытие — доска, линолеум и проч.

Данный тип выигрывает за счет скорости установки, простоты, возможности быстрого ремонта системы и общей идеи. Трубопровод для каждой комнаты выводится отдельно на свою «гребенку» и может быть подключен к любому из видов обогрева: электрическому, твердотопливному, газовому.

Процесс утепления цоколя

Большую роль для создания комфортной атмосферы в доме играет качественная теплоизоляция цокольного этажа. Если холодные воздушные массы не будут проникать под здание, то естественно, что внутри помещения лучше сохранится тепло.

Работа по утеплению цоколя осуществляется так же, как и утепление стен. Но помимо вертикального расположения теплоизоляционного материала, его нужно завести под отмостку.

Технология утепления цоколя:

под домом утрамбовывается грунт и насыпается подушка из песка 10 см;

Способы установки теплого пола в каркасных домах

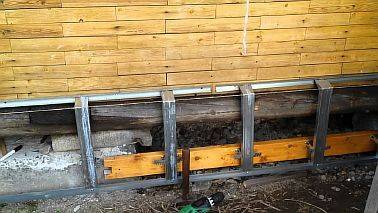

для цоколя подготавливается каркас толщиной 15 см, и изнутри зашивается фанерой;

Способы установки теплого пола в каркасных домах

  • прокладывается пароизоляция с отмостки до верха цоколя, швы её проклеиваются скотчем, а сам материал крепится к доскам степлером;

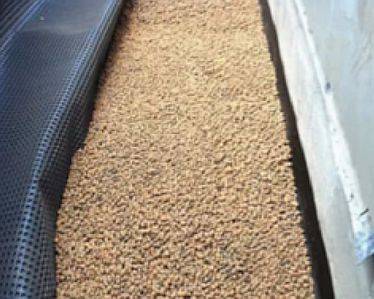

  • по маякам с уклоном от дома производится насыпка керамзита на отмостку, толщиной 10 — 15 см;
Популярные статьи  Котел бакси минимальная температура отопления

Способы установки теплого пола в каркасных домах

поверх керамзита заливается бетонная стяжка;

Способы установки теплого пола в каркасных домах

  • после высыхания цемента, с внешней стороны цоколя набиваются доски высотой 50 см;
  • прокладывается гидропрослойка внутри получившегося колодца;
  • засыпается керамзит, и накрывается краем гидроизоляционной плёнки;

Способы установки теплого пола в каркасных домах

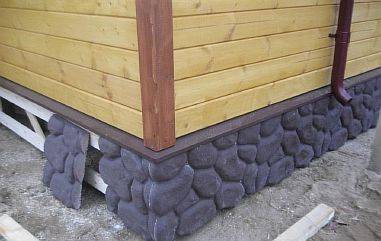

цоколь зашивается досками до конца, и накрывается сверху.

Способы установки теплого пола в каркасных домах

Утеплённый таким способом дом на сваях обойдётся недорого, но хорошо защитит основание здания от морозов.

↑ Фундамент

Для возведения каркасного дома подходит любой тип фундамента. Ограничениями станут возможности застройщика и тип почвы на месте строительства.

Свайно-винтовое основание

На сегодня это самый распространённый фундамент для каркасника, он и дешёвый, и простой в установке.

Подойдёт для разных почв, кроме скалистых грунтов. Многие застройщики свайно-винтовой фундамент выбирают для болотистых почв, где плотный грунт расположен глубоко и для возведения других типов основания требуются огромные средства.

Сваи из металла вкручиваются ручным оборудованием либо механизированной буровой техникой. Готовые бетонные сваи забивают или вдавливают в сделанные скважины. Возведение такого основания занимает 1-3 дня. Установку свай выполняют специализированные class=»aligncenter» width=»640″ height=»448″

Буронабивные сваи изготавливают и самостоятельно. Сваи производят из бетона марки М200, в результате получается монолитная основа. Для опалубки применяют рубероид, скрученный в трубку. Внутрь опалубки устанавливают каркас из 3-4 арматурных стержней. В полученное сооружение заливают бетонный раствор, который уплотняют высокочастотным вибратором для бетона.

Сверху на оголовки сваи устанавливают несущую железобетонную, деревянную или металлическую балку (ригель).

Отдельные сваи с помощью ростверка соединяются в жесткий устойчивый каркас. Верхняя часть свайного фундамента бывает:

  • висячей;
  • наземной;
  • заглубленной.

Когда ростверк заглубленный, то это уже мелко заглубленный ленточный фундамент. Его возводят из железобетонного монолита по периметру здания и под перегородки, которые относятся к несущим. Траншея выкапывается вглубь до 50 см, отсыпается щебнем и песком.

На щебне-песочную подушку устанавливают опалубку. В середину выкладывают каркасы из стали, их жёстко фиксируют с выпусками свайной арматуры. Для укрепления обвязочного бруса внизу опалубки заблаговременно готовят металлические шпильки (их диаметр с резьбой 12 мм). Шпильки фиксируют проволокой либо приваривают к стержням арматурного каркаса. По длине ростверка крепежи делают через каждые 1,5-2 м. От углов основания крепежи располагают на расстоянии не больше 0,3 м. Выступать шпильки могут над верхней частью опалубки на 13-15 см.

Предварительно на конструкции размечаются места монтажа стоек. Но учитывают, что крепежи горизонтального бруса и стоек не должны совпадать. После возведения поверхность фундамента обрабатывается гидроизоляционной мастикой. Далее на основание выкладывают 2 или 3 слоя рубероида.

Ленточный фундамент мелкого заложения

Этот же фундамент также часто используется при возведении каркасных зданий. Стоимость основания небольшая, и есть возможность применить в доме бетонные полы

Но так как мелко заглубленный ленточный фундамент отличается хрупкостью, важно соблюдать технологию заглубления

Этот тип фундамента применим на хороших почвах. Противопоказана установка основания на болотистых грунтах и на почвах с близко расположенными грунтовыми водами.

Плитное основание

С каждым годом появляются новые технологии или усовершенствования при возведении домов и фундамента под них. Так стал популярен и плитный фундамент. Стоимость высокая, но застройщиков цена не отпугивает. Достоинства окупают затраты: надёжность сооружения, универсальность, долгий срок эксплуатации. Плиты используют как черновую напольную поверхность, и на пол отдельно не понадобится тратиться.

При строительстве каркасного дома вместо классического монолита применяют плитное основание с рёбрами жёсткости. Это обеспечивает отличную устойчивость фундамента за счёт равномерного распределения веса дома на грунт.

Используя этот тип фундамента, уделяют внимание утеплению. На подушку из щебёнки укладывают плиты пенополистирола. Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет

Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет.

Для подвода коммуникационных систем устанавливают гильзы при бетонировании плитного основания. Подземные проходы обеспечат при прокладке водопроводных труб или канализации доступ. Гильзы монтируют заранее, а то потом проводить каналы в плите будет сложно.

При возведении наземного и мелко заглубленного основания монтаж гильз потребуется для вентиляции пространства под полом. Для каркасных домов это важный момент, которым не пренебрегают. Подземные проходы снизят влажность воздуха

Это важно для всех конструкций, а особенно для деревянных

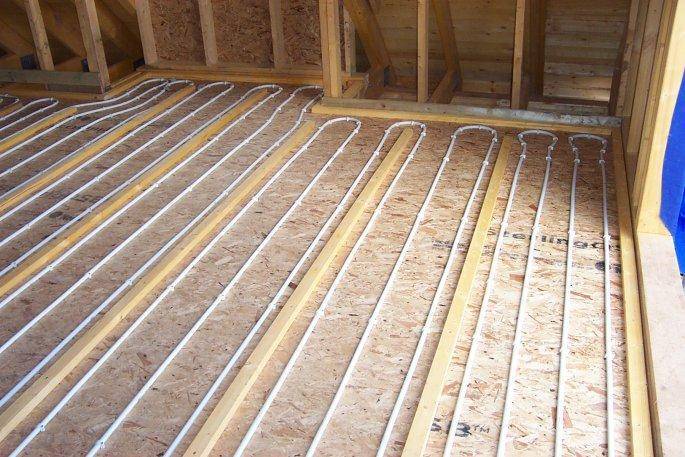

Этапы монтажа водяного теплого пола

Монтаж водяного теплого пола в каркасном доме на сваях может производиться несколькими способами:

  • монтажом контура труб в плавающую стяжку;
  • на деревянный настил.

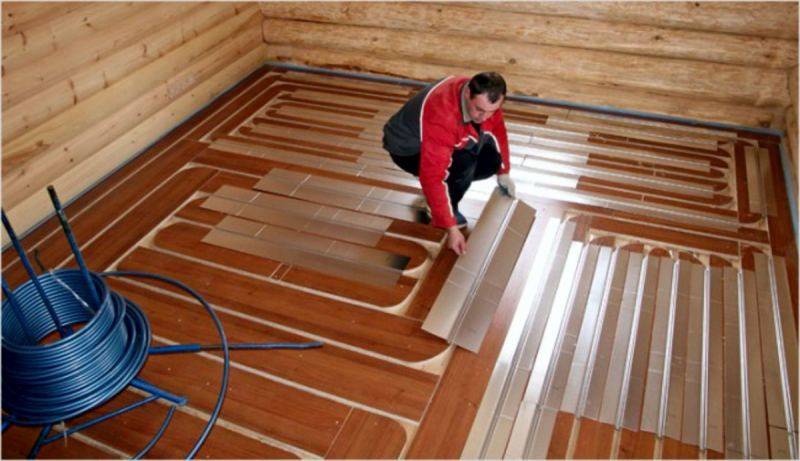

    Устройство легкого теплого пола по перекрытиям

Установка водяного теплого пола в плавающую стяжку

При таком способе водяной контур заливается слоем стяжки толщиной 5 см. Ее вес составит порядка 300-600 кг/м², поэтому, прежде всего, следует убедиться, что каркас дома способен выдержать такую нагрузку.

Схема стяжки для водяного теплого пола

Далее черновое основание пола покрывается слоем гидроизоляции, в качестве которой чаще всего выступает полиэтиленовая пленка. Этот материал в пироге теплого пола выполняет две функции:

  • исключает возможность впитывания деревянным основанием пола влаги из бетона;
  • препятствует сцеплению стяжки с черновым полом.

    Черновой пол со стяжкой

Пленку необходимо стелить с напуском на стены, равным 15 см. К стенам ее крепят монтажным скотчем. Если гидроизоляционный материал укладывается внахлест, места стыков также проклеиваются монтажным скотчем.

Сверху на пленку укладывается слой теплоизоляции в виде плит пенополистирола или рулонного утеплителя, и армирующая сетка. По всему периметру помещения проклеивается демферная лента. Если площадь помещения превышает 40 м², его необходимо разделить на части, уложив несколько контуров труб. Для их разделения также применяется демпферная лента.

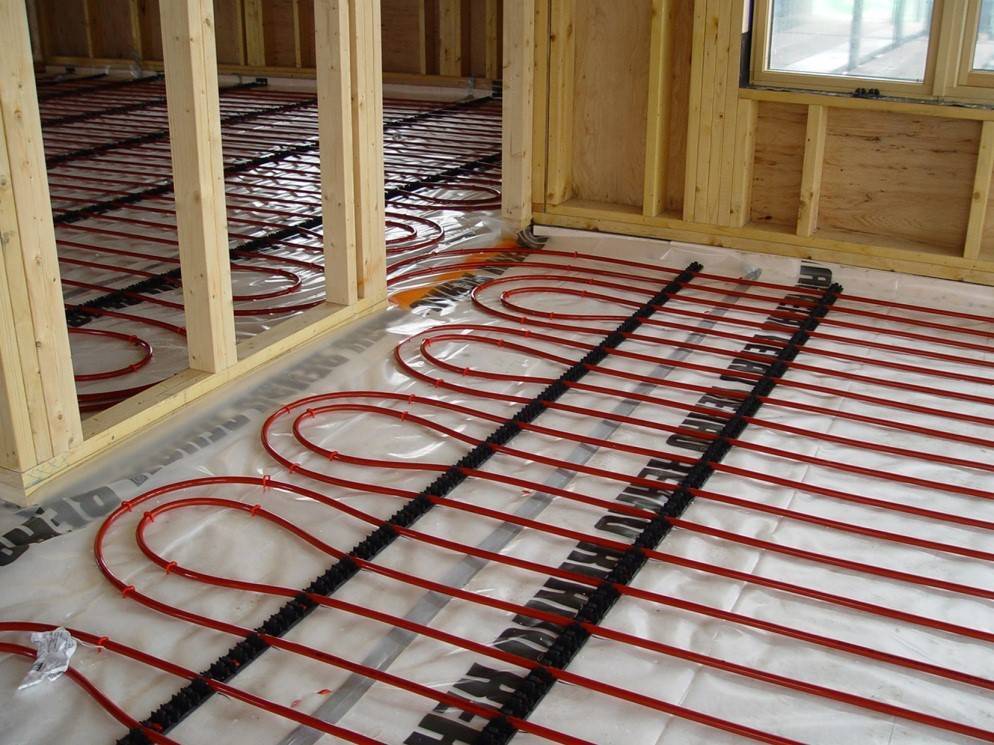

Способы укладки труб системы теплого водяного пола

Трубопровод  системы «теплый водяной пол» может укладываться по любой схеме – змейкой или улиткой. Но учитывая конструктивные особенности дома на сваях, шаг укладки рекомендуется делать минимальным – не больше 10-15 см.

Трубы крепятся хомутами к армирующей сетке для того, чтобы в процессе заливки стяжки они не изменили своего положения.

После того как теплый водяной пол в доме полностью смонтирован, проводят опрессовку системы, позволяющую убедиться в исправности ее работы. Опрессовка проводится в течение суток, а стяжка заливается при сохранении давления в трубах.

Далее необходимо выставить маячки, которые послужат ориентиром в процессе заливки и выравнивания цементно-песчаной смеси. Смесь заливается от стены, расположенной противоположно двери. После того как смесь немного схватится, маячки удаляются, а образовавшиеся зазоры заливаются бетонным раствором. Излишки полиэтилена также обрезаются.

Как выставить маяки для стяжки

Дерево – это природный материал, который имеет свойство расширяться, ссыхаться и изменять свою форму и положение. А плавающая стяжка, не имеющая сцепления ни с полом, ни со стенами в доме, в процессе происходящих изменений не сможет повредиться.

Монтаж системы отопления водяного теплого пола

Монтаж водяного теплого пола на деревянный настил

На начальном этапе черновой пол в доме покрывается слоем полиэтиленовой пленки и фольгированного пенополистирола. Далее в досках выпиливаются желобки, в которые будут вставляться трубы. Из этих досок делается каркас водяного контура. Шаг укладки, как и в предыдущем случае, рекомендуется делать минимальным.

Монтаж теплого водяного пола в деревянный черновой

Поверх водяных контуров необходимо уложить лист металла, способствующего равномерному распределению тепла. А поверх металла пол закрывается листами фанеры или ОСП, на которое укладывается финишное покрытие пола. Как и в предыдущем случае, прежде чем укладывать чистовое покрытие, водяные контуры проверяются на работоспособность и отсутствие ошибок в процессе монтажа.

Популярные статьи  Портал для камина из гипсокартона

Это интересно: Скрипят полы что делать не разбирая — разъясняем развернуто

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

  • Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
  • Определяется место под установку болтов;
  • Делаются отверстия в бетоне;
  • Производится обустройство гидроизоляции;
  • Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Устройство пола в каркасном доме обзор существующих вариантов

Даже если вы являетесь человеком, который далек от строительной сферы, то вам должно быть известно, что без качественного напольного покрытия жить крайне некомфортно. Это касается домов из разных материалов. Не исключение и каркасная постройка. Если правильно обустроить конструкцию пола, то с его помощью можно будет сохранить внутри помещений тепло, а также создать надежную опору, которая продлит срок эксплуатации здания на несколько десятилетий.

Для того чтобы придать постройке прочность, следует создать черновой пол, который будет выступать в качестве основы для будущего финишного покрытия.

Преимущества

Способы установки теплого пола в каркасных домах

Простой и быстрый монтаж. Установка пленочного ИК-пола не требует предварительных работ: затягивание клеем или заливание стяжки не понадобится. Такое покрытие можно устанавливать в сочетании с любым напольным покрытием.

Быстрый нагрев. В среднем пол прогревается за 2 минуты. Воздух в комнате тоже быстро нагревается. При этом температура у пола выше, чем у потолка. Терморегулятор позволяет установить желаемую температуру.

Польза для здоровья. Обеспечение комфортной температуры – не единственная польза, которую приносит устройство для самочувствия человека. ИК-пленка не выжигает кислород в помещении и не пересушивает воздух. Такое свойство особенно актуально для людей с болезнями дыхательных путей и суставов. К тому же теплые ИК-полы практически не формируют электромагнитные поля, в отличие от других подобных электрообогревательных систем.

Долговечность. Пленочный ИК-пол подтверждается гарантией 15-20 лет. Но в реальности он может прослужить намного дольше – до 50 лет. Даже если пленочное покрытие будет повреждено, например, проколото или разорвано, устройство будет продолжать свою работу. Не будут работать только 1-2 карбоновые полосы. При этом потеря тепла будет практически незаметной. Такое свойство – большой плюс, поскольку другие теплые полы при механическом повреждении полностью выходят из строя.

Равномерное распределение тепла. Пленка с ИК-нагревом обеспечивает общий тепловой комфорт при низкой температуре греющей поверхности. Тепло распределяется равномерно и создает уютную атмосферу в помещении.

Точная и гибкая регулировка температуры. Настройка температуры осуществляется с точностью до 0,1 градуса. Это позволяет задать максимально точно температуру и экономить расходы на отопление. Ведь снижение температуры всего на 1°С позволяет снизить расходы на отопление на 6%.

Стойкость к действию морозов. Системам ИК-обогрева не страшны морозы. Даже если хозяева жилья будут долго отсутствовать в помещении в зимний период, тёплые полы не выйдут из строя. Благодаря этому качеству их можно устанавливать на дачах и в загородных домах.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Способы установки теплого пола в каркасных домах
Насосные станции для дома, все что нужно знать при выборе
