Толщина стены каркасного дома для постоянного в нем проживания

Содержание

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев

 На что же обратить  внимание?

  1. Одинарная обвязка по верху стены.
  2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
  3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.  Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

Выбираем плотность утеплителя для стен каркасного дома из различных материалов

В этой статье рассматривается толщина стен для дома круглогодичного проживания. В интернете очень много материалов на тему выбора оптимальной толщины стен каркасного дома, но они, либо списанные, причем с ошибками, либо изобилуют техническими терминами, которые достаточно трудно усвоить человеку, который впервые взялся за строительство.

Мы будем руководствоваться для расчета толщины стен строительными нормами и правилами (СНиП) — утвержденными документами, которыми должны руководствоваться все строительные организации. В СНиП СП 31-105-2002 «ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ЭНЕРГОЭФФЕКТИВНЫХ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ С ДЕРЕВЯННЫМ КАРКАСОМ», в главе «Теплозащита», говорится, что минимальная толщина утепляющего слоя в ограждающих конструкциях дома должна определяться расчетом в соответствии с требованиями СНиП II-3 исходя из требуемого расчетного сопротивления теплопередаче по условиям энергосбережения в зависимости от расчетных характеристик отопительного периода (средняя температура и продолжительность) для данного района строительства, принимаемых по СНиП 23-01.

То есть, мы должны определить среднюю температуру и продолжительность отопительного сезона для нашего района по таблице КЛИМАТИЧЕСКИЕ ПАРАМЕТРЫ ХОЛОДНОГО ПЕРИОДА ГОДА из СНиП 23-01 — СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ (представлена только часть таблицы):

Продолжительность, сут, и средняя температура воздуха, °С, периода со средней суточной температурой воздуха
Город Продолжительность Средняя температура
Архангельск 253 -4,4
Белгород 191 -1,9
Брянск 205 -2,3
Великий Новгород 221 -2,3
Владимир 213 -3,5
Волгоград 177 -2,4
Вологда 231 -4,1
Воронеж 196 -3,1
Вятка 231 -5,4
Дмитров 216 -3,1
Иваново 219 -3,9
Калининград 193 1,1
Калуга 210 -2,9
Кашира 212 -3,4
Кострома 222 -3,9
Курск 198 -2,4
Липецк 202 -3,4
Москва 206 -2,7
Мурманск 275 -3,2
Нижний Новгород 208 -3,8
Орел 205 -2,7
Петрозаводск 240 -3,1
Псков 212 -1,6
Рязань 208 -3,5
Самара 200 -5,5
Санкт-Петербург 216 -2,2
Саранск 209 -4,5
Саратов 196 -4,3
Тамбов 201 -3,7
Тверь 218 -3
Тула 207 -3
Чебоксары 217 -4,9
Ярославль 221 -4

Далее, определяем градусо-сутки отопительного периода по формуле: ГСОП=(Тв-Тс)*Д, где Тв — температура внутреннего воздуха, °С (20-22), Тс — средняя температура периода со средней суточной температурой воздуха ниже или равной 8°С (получили ее из предыдущей таблицы), Д — продолжительность (в сутках) периода со средней суточной температурой воздуха ниже или равной 8°С (получили ее из предыдущей таблицы).

В СНиП 23-02-2003 — Тепловая защита зданий, находим таблицу «Нормируемые значения сопротивления теплопередаче ограждающих конструкций»:

Градусо-сутки отопительного периода Dd, °С/сут Нормируемые значения сопротивления теплопередаче Rreq, м 2/°С/Вт
2000 2,1
4000 2,8
6000 3,5
8000 4,2
10000 4,9
12000 5,6
a 0,00035
b 1,4

По ранее расчитанному ГСОП, находим сопротивление теплопередаче.

Если в таблице не нашли рассчитанный нами ранее ГСОП, определяем сопротивление теплопередаче по формуле: Rreq = aDd + b

Теперь нам надо определить коэффициент теплопроводности нашего утеплителя (указывется производителями) Например, для некоторых утеплителей на основе каменной ваты это 0,04. Окончательную толщину нашего утеплителя определяем по формуле: толщина = сопротивление теплопередаче * коэффициент теплопроводности.

Например, для Москвы: Тв = 22, Тс = -2,7, Д = 206. Находим градусо-сутки отопительного периода = (22 — (-2,7))*206 = 5089. Rreq = 0,00035*5089 + 1,4 = 3,18. Толщина утеплителя (Москва, для каменной ваты с коэффициентом теплопроводности 0,04) = 3,18 * 0,04 = 0,13м. Поскольку утеплители на основе каменной ваты выпускаются толщиной 10 и 5 см, берем толщину, равной 15см.

Расчет выполняется для утеплителя с коэффициентом теплопроводности 0.04 (средний для минеральной ваты)

Температура в доме:

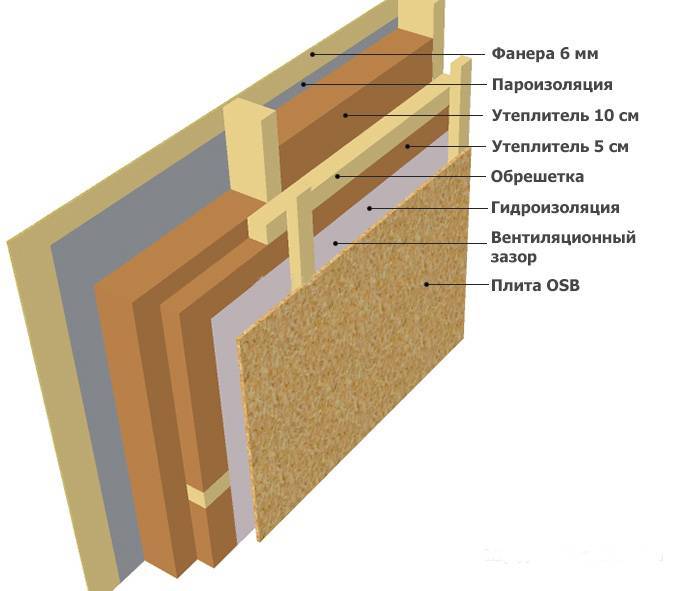

Вентиляционный зазор

Паропроницаемость стены – характеристика, которая показывает наличие естественной вентиляции. Если паропроницаемость низкая или отсутствует, то тогда есть необходимость сооружения принудительной вытяжки. Стенам из натуральных материалов свойственна естественная паропропускная способность. Говорят, что они «дышат». У многих искусственных материалов, пенопластовых утеплителей, паропроницаемости нет. Поэтому они блокируют газообмен через стену.

Необходимость в использовании вентзазора

  • Если минеральный утеплитель теряет свои теплосберегающие свойства при намокании.
  • Если наружная отделка выполнена из материала, который не пропускает пар. В таком случае каркасный дом без вентзазора будет конденсировать влагу с внутренней стороны сайдинга.

Толщина вентиляционного пространства между утеплителем и наружной обшивкой определяется его расположением, и длиной стены, чем длиннее, тем шире должен быть вентзазор. Ширина вентзазора в каркасном доме снаружи составляет минимум 25 мм. При большой площади стены она должна составлять минимум 50 мм.

Популярные статьи  Какие бывают диаметры труб ПНД, виды, характеристики

Важность дополнительного слоя термозащиты

При возведении каркаса из дерева стоит знать о высокой теплопроводности этого материала. Доска, которая является основой конструкции, быстро отдает внутреннее тепло, потому внутренний слой термоизоляции может плохо выполнять свои функции. Мостики теплоотдачи должны быть закрыты хотя бы с одной стороны. Для этого часто на внешние стены здания клеют пенопласт высокой плотности, толщиной до 5 см. Этот материал не позволит дереву быстро отдавать внутреннее тепло, сохранит дом от перепадов температур и влаги.

Толщина стены каркасного дома для постоянного в нем проживания

Пенопласт может быть установлен под ровным слоем внешней вагонки из пластика или дерева. Внешняя отделка станет эффективной системой ветрозащиты и при этом позволит материалам стены «дышать». Эффективное проветривание предотвратит конструкцию от образования плесени и очагов гниения.

Дополнительный слой утеплителя рассчитать просто — необходимо определить площадь стен:

Sстен = Pстен * Vстен.

Параметр Sстен можно указывать в бланке заказа пенопласта на складе.

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет. Главные преимущества минваты на основе базальта:

  • низкая теплопроводность – 0,36-0,42 Вт/м*С;
  • прочность к механическим воздействиям;
  • хорошие шумоизоляционные характеристики;
  • стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м. Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб. м

м.

  • высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
  • устойчивость к вибрациям;
  • неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

  1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
  2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

  1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
  2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
  3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

  • хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
  • сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
  • высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
  • достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
  • экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Базальтовый утеплитель

В основании базальтовой ваты заложено стекловолокно, которое выходит путем плавления при больших температурах. Такой полезный минерал как базальт, может применяться не только для утепления, но и строительства дорог. Говоря проще, область его применения очень обширна. Плитный теплоизолятор как и минвата, обладает рядом своих достоинств и недостатков.

Плюсы

Практически все изделия, изготавливаемые на основе базальтовой ваты, обладают волокнистой структурой. Благодаря необычному строению структуры волокна и камня, материал содержит воздушные поры. Если внутри материала будет отсутствовать влага — его теплоизоляционные свойства будут очень высоки. Это становится возможным за счет внутреннего строения, внутри которого не происходит перенос тепла.

В отличие от других материалов способен переносить большие перепады температур. Не меняет собственных свойств даже в химически агрессивной среде. Особенным плюсом является отличная огнеупорность, обеспечившая популярность этому сырью. Не плавится, не дымит. Отличный вариант при проектировании крупных центров, ведь вата не изменяет свою форму даже при длительном влиянии огня.

Минусы

Первый и самый значимый минус заключается в быстром повышении теплопроводности при попадании влаги в поры материала. Однако многие производители знают об этом и пропитывают свою продукцию гидрофобизаторами, которые препятствуют образованию конденсата.

Еще один минус заключается в смолах, которые являются основным связующим элементом. Именно благодаря смолам вата сохраняет свою форму на протяжении долгих лет. Большое количество смолы способно стать причиной ухудшения экологичности всей конструкции.

Технологии каркасного домостроения

Каркас своими руками — репортаж

  • Герметизация каркаса дома из ЛСТК
  • Каркас стены — возведение дома из ЛСТК — фотографии
    с места действия
  • Крепление ОСБ листов на каркас дома из ЛСТК
  • Крепление листов перекрытия в доме ЛСТК
  • Крепление сайдинга в доме из ЛСТК
  • Штукатурка внтутенних стен каркасного дома
  • Использование закладных досок в доме для
    крепления шкафов

Плюсы и минусы каркасного домостроения

  • Строительство каркасного дома
  • Экологичность каркасных домов
  • Удобство и практичность каркасного дома
  • Что такое технология ЛСТК?
  • На сколько внешне красив каркасный дом

Частые вопросы по каркасному домостроению

  • Кому стоит доверить строительство по технологии
    ЛСТК?
  • На сколько экологичен утеплитель в каркасном
    доме
  • На сколько экологичен каркасный дом?
  • На сколько каркасный дом быстро горит?
  • Рынок каркасных домов
  • Объективные минусы ЛСТК-технологии строительства
  • Внешний вид Дома из ЛСТК. Что использовать
    для облицовки
  • На сколько дорог каркасный дом
  • Насколько прочным является дом из ЛСТК?
  • Проекты домов и коттеджей
  • Что такое термопрофиль для каркасного дома
  • Строительство каркасного дома самостоятельно
  • Заблуждения по поводу ЛСТК домов и конструкций
  • Заземление каркасных домов
  • Металлокаркасный дом — за или против?
  • Звукоизоляция каркасного дома

Устройство каркасного дома

  • Фундамент для каркасного дома
  • Устройство каркасного дома
  • Защищен ли металл в каркасных домах из ЛСТК
    от коррозии
  • Кровля домов и коттеджей из ЛСТК.
  • Как устанавливать окна в каркасном доме
  • Внутренние и потолочные перегородки
  • О технологии каркасного домостроения
  • Система вентиляции в каркасном доме
  • На сколько ветроустойчив каркасный дом
  • Внутренняя обшивка
  • Анкера для крепления каркасных конструкций
  • Монтажный клей и каркасное домостроение
Популярные статьи  Битермический теплообменник определение, устройство, плюсы и минусы. Котлы с битермическим теплообменником

Утепление и звукоизоляция каркасного дома

  • Как утеплить пол каркасного дома
  • Теплосбережение и энергоэффективность каркасного
    дома
  • Пенопласт и утепление каркасного дома
  • Как обеспечить непрерывность теплоизоляционного
    слоя
  • Утепление каркасного дома эковатой. Каркасный
    дом с эковатой
  • Утепление каркасного дома

Утепление каркасного дома

  • Эковата для утепления каркасного дома
  • Каркасные дома и эковата

Сравнение строительных технологий

  • Каркасный дом или дом из бетонных блоков: что
    лучше?
  • Что лучше строить: каркасный или дом из бруса?
  • Как построить каркасный дом недорого?
  • Деревянные каркасные строения
  • Финский каркасный дом
  • Газобетонный дом
  • Канадский дом
  • Строительство дома из кирпича. Все плюсы и минусы
  • Основные свойства каркасных зданий из легких стальных
    тонкостенных
  • Монолитно каркасный дом
  • Отличия каркасного дома от каркасно-панельного
  • Пеноблок плюсы и минусы
  • Каркасно-щитовой дом своими руками
  • Дома из шлакоблоков как построить самому
  • Каркасные дома из сип панелей

Порядок и правила расчета

На стоимость стен каркасного дома, а также на количество материалов, используемых при их возведении, влияет площадь, этажность строения, количество и планировка комнат. Многоэтажный дом тяжелее, поэтому для его строительства потребуются более прочные материалы в большем количестве.

Каркас дома состоит из следующих элементов:

  • стойки – основа каркаса, изготавливаются из деревянного бруса или досок;
  • «пирог» стены.

Расчет стоек каркасного дома

Высота стоек зависит от количества этажей дома и высоты потолков, обычно она составляет не менее 2,5 м. В технических помещениях и санузлах можно использовать минимальные значения. Сечение стоек преимущественно – 150х150 мм.

Расстояние между стойками при сборке каркаса на стройплощадке определяется шириной утеплителя

Важно, чтобы он плотно размещался между брусьями и не спрессовывался. Производители готовых каркасов из ЛСТК часто устанавливают шаг стоек 3 м, поэтому при размещении утеплителя важно закрывать места стыков для герметичности всей конструкции. При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции

При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции

Кроме того, нужно правильно подобрать породу дерева и обратить внимание на наличие антисептической обработки, чтобы продлить срок службы

Расчет стенового «пирога» каркасного дома

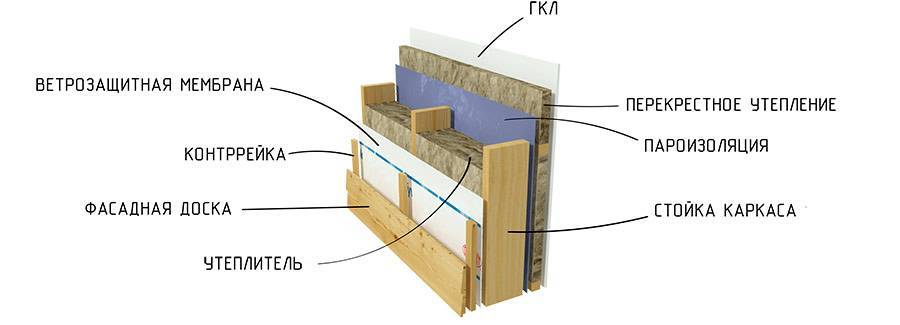

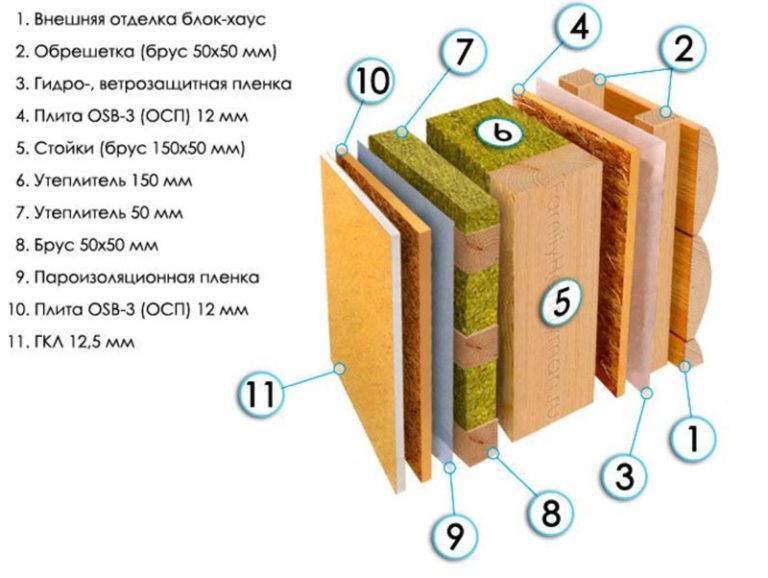

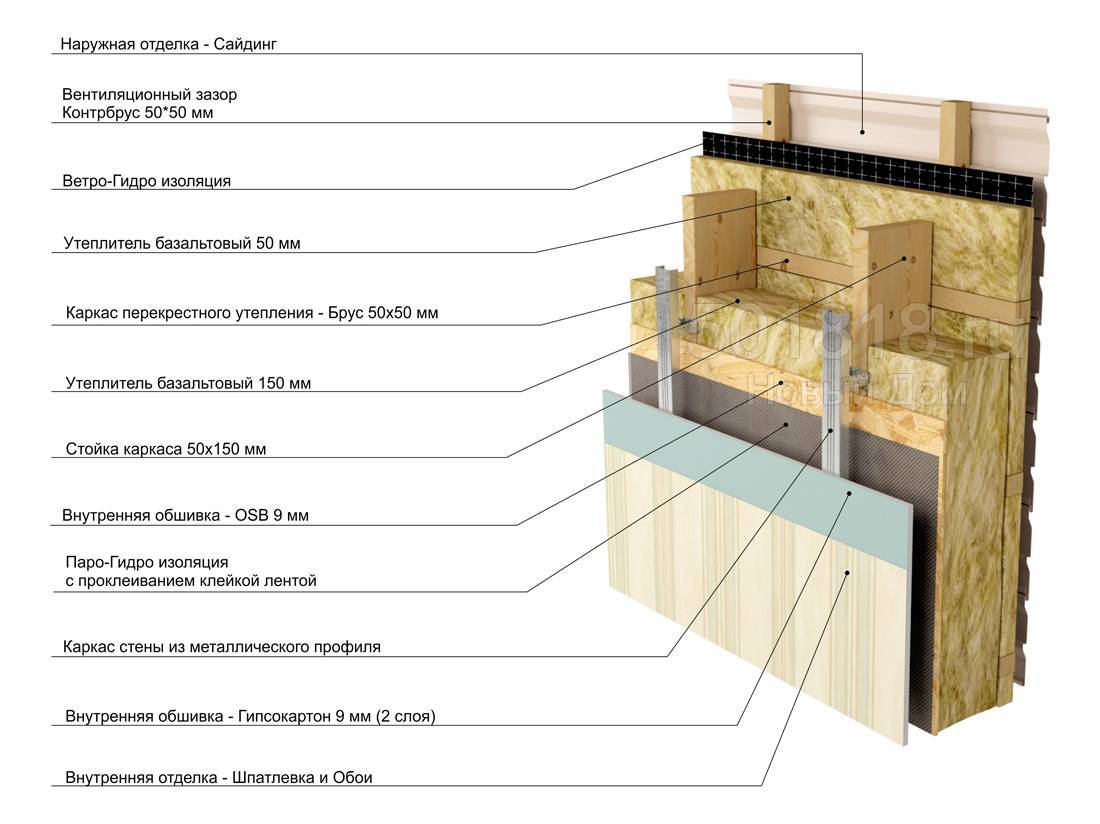

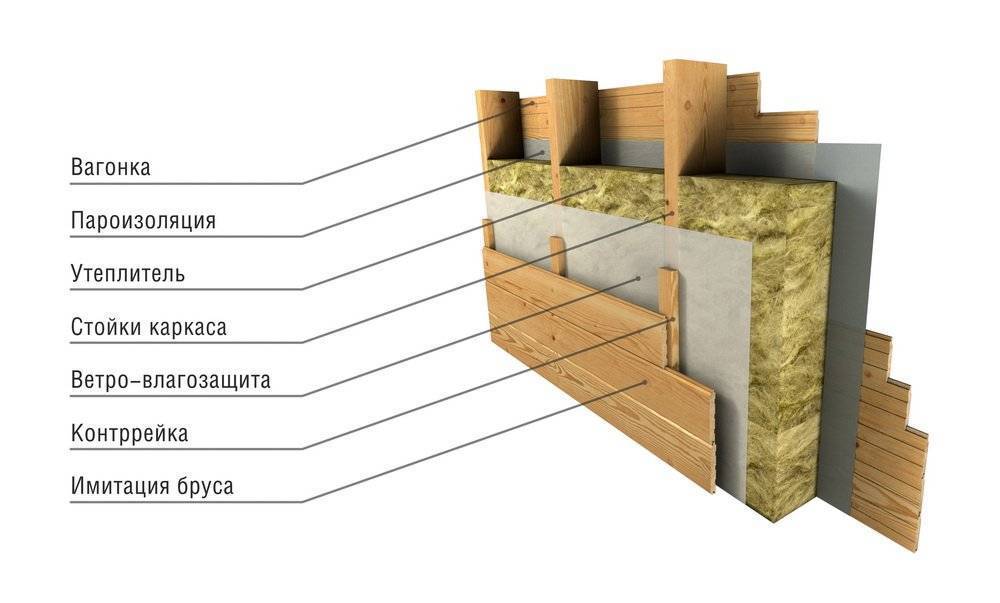

Каркас стен состоит из слоев:

  • утеплителя;
  • ветро- и влаг
  • озащитных
  • мембран;пароизоляции;
  • плит ОСП;
  • внутренней и внешней отделки.

Толщина утеплителя зависит от региона строительства дома и его назначения – для сезонного или круглогодичного проживания. Обычно теплоизоляционный слой равен толщине стоек – 150 мм, в районах с низкими температурами увеличивают толщину и усиливают каркас дополнительными стойками.

Популярный, долговечный и экономичный стройматериал, рекомендуемый специалистами – минеральная вата. С внутренней стороны дома на утеплитель обязательно крепятся пароизоляционные пленки.

Стойки также не должны оставаться без теплозащиты, поэтому снаружи места выхода стоек на улицу изолируют.

С внешней стороны поверх слоев утеплителя закрепляют плиты ОСП, на которые укрепляют пленки для ветровой и влагозащиты. ОСП усиливают жесткость конструкции. Между ветрозащитной пленкой и внешним отделочным материалом всегда оставляют вентиляционный зазор, в него выводят точку росы, регулируя слои утеплителя.

С внутренней стороны каркас также может быть обшит плитами ОСП меньшей ширины либо для этих целей выбирают листы гипсокартона. Для внешней отделки дома используют различные материалы: виниловый или металлический сайдинг, штукатурку, кирпич, камень, вагонку – это зависит от вкуса и финансовых возможностей владельца.

При расчете стен каркасного дома используют коэффициент «показатель сопротивления теплопередачи» – Rp. Принят СНиП, учитывающий данный показатель для каждого региона, исходя из средних температур в зимнее время года. Примеры показателей коэффициента Rp по городам, Вт/(м·°C):

  • Москва – 3,28.
  • Краснодар – 2,44.
  • Сочи – 1,7.
  • Санкт-Петербург – 3,23.
  • Красноярск – 4,84.
  • Екатеринбург – 3,65.
  • Магадан – 4,33.

Этот коэффициент определяется как деление толщины материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). В том случае, когда стена состоит из нескольких слоев, то значения всех составляющих стройматериалов нужно сложить, чтобы получить общую цифру. Теплопроводность материалов указана на упаковке, также ее можно найти у производителя.

Как утеплять?

По технологии теплоизоляционный материал укладывается в промежутки каркаса стены. Несущие элементы стены могут быть изготовлены из дерева или стали. Работы выполняют в несколько этапов.

Подготовительный

Много времени он не займет, но существенно увеличит качество работ. Перед началом работ каркас стены очищается от строительного мусора, загрязнений и пыли. Далее выполняют осмотр стен на наличие выступающих крепежных элементов, которые могут повредить теплоизоляционный материал. Торчащие гвозди забиваются молотком.

Все щели в каркасе изолируются монтажной пеной. Проверяется влажность древесины, если элементы каркаса стен сырые, их следует просушить строительным феном. Далее приступают с следующему этапу работ.

Гидроизоляция и пароизоляция

Защита каркаса стен от влаги требуется в следующих местах:

Схема пароизоляции стен каркасного дома

  • опирание стены на фундаменты (в месте соединения элементов из разных по свойствам материалов, горизонтальная гидроизоляция);
  • с наружной стороны стены, поверх утеплителя для защиты от атмосферной влаги;
  • с внутренней стороны стены укладывается пароизоляция для защиты от влаги, идущей изнутри помещения (теплый пар).

Теплоизоляция

Утеплитель укладывается между стоек каркаса стены. Расстояние между несущими элементами подбирается так, чтобы обеспечить легкий монтаж, а именно:

  • 580 мм в чистоте между стойками для минеральной ваты;
  • 600 мм для пенопласта и экструдированного пенополистирола;
  • для пенополиуретана расстояние не имеет большого значения.

Схема принципа действия утеплителя в стене Закрепление минеральной ваты выполняют на дюбеля

При этом важно, чтобы между стойками и теплоизолятором не было щелей, через которые может проникнуть холод. Для пенопласта можно применять специальные гвозди или клей. Пенополиуретан держится за счет собственного сцепления с поверхностью и проникновения в небольшие щели конструкции

Пенополиуретан держится за счет собственного сцепления с поверхностью и проникновения в небольшие щели конструкции.

Обшивка

На этом этапе происходят расхождения в технологии для различных материалов. В отличие от всех остальных, минеральная вата не допускает крепления обшивки сразу на нее. Необходимо предусмотреть воздушно-вентилируемую прослойку стены для удаления излишней влаги. Прослойка располагается после гидроизоляции, ее толщина составляет 5-10 см.

Схема обшивки каркасного дома

Полиуретан и полистирол позволяют монтировать обшивку стены без вентиляционного зазора. После завершения обшивки каркасного дома работы по теплоизоляции завершены.

Теплоизоляция перекрытий и кровли

Чтобы построить каркасный дом для зимнего проживания важно также не забыть о надежном утеплении перекрытия первого этажа и мансардной кровли. Если в доме предусмотрен холодный чердак, то теплоизоляция монтируется в пироге перекрытия верхнего этажа. Теплоизоляция мансарды каркасного дома

Теплоизоляция мансарды каркасного дома

Для кровли чаще всего применяют жесткие плиты минеральной ваты. Чтобы обеспечить удобство монтажа шаг стропил заранее назначают так, чтобы в чистоте между ними было расстояние 580 мм. Теплоизоляцию закрепляют после монтажа гидроизоляции и обрешетки.

Утепление пола первого этажа должно быть выполнено с применением прочного несминаемого материала. Отличным решением станет пеноплекс. Если утеплитель не имеет высокой жесткости и прочности, выбирают монтаж между лагами. Для этого на полу закрепляют доски или бруски, которые воспримут нагрузку от людей и мебели, а между ними укладывается теплоизолятор.Грамотное утепление каркаса позволит сделать дом комфортным и экономичным жилищем.

Свойства минеральной ваты

Эффективность теплоизоляционного материала для каркасного дома складывается из нескольких аспектов:

  • теплоизоляционные свойства,
  • экологическая и пожарная безопасность,
  • удобство монтажа и долговечность.

Этим критериям соответствуют плиты из минеральной ваты — негорючего материала, что особенно важно для обеспечения пожарной безопасности деревянных каркасных домов. Качественные плиты из каменной ваты не горят, не выделяют дыма и пылающих капель, кроме того, они служат отличной акустической изоляцией

Популярные статьи  Пароизоляция оклеечная

Минеральная вата является гидрофобной (почти не впитывает влагу) и плюс ко всему не поглощает влагу из воздуха. Основным сырьем в процессе производства этого утеплителя являются базальт и габбро. Расплавленные при температуре 1400 °С горные породы подвергаются разделению на волокна, образуя каменную вату. Теплоизоляционные изделия из этого материала при правильных монтаже и эксплуатации способны прослужить более 50-ти лет. Утеплитель в каркасной конструкции должен быть уложен плотно к стойкам (устанавливается враспор), не должно быть зазоров между теплоизоляционными плитами. В зависимости от типа каркасной конструкции может потребоваться пароизоляция и ветрозащита.

Как правильно рассчитать толщину стены с учетом размера утеплителя?

Чтобы точно узнать толщину всего пирога, необходимо вначале определить, какой толщины потребуется использовать утепляющее изделие. Расчет утеплителя проводится с учетом следующих аспектов:

  • расположения постройки (требуется изучать нормы теплосопротивления по регионам);
  • конкретного вида теплоизоляционного изделия;
  • используемого материала внутренней и внешней отделки.

Необходимая толщина утеплителя определяется по следующей формуле: теплосопротивление стен в конкретном регионе умножается на теплопроводность утеплителя. Например, в Москве теплосопротивление перегородок должно составлять 3,20 м2*0C/Вт. Теплопроводность минеральной ваты составляет 0,045 Вт/м*0С. Таким образом, при использовании минваты в Москве потребуется 3.20х0.045=0.14 м (140 мм). Полученное значение является необходимой толщиной для успешного утепления каркасного деревянного дома в городе Москва.

Узнать значение теплопроводности стройматериалов можно при подробном изучении характеристик в нормативных документах. После того как все необходимые параметры станут известны, вычислить толщину не составит труда. Помимо расчета утеплителя, потребуется произвести расчет нагрузки на основание.

Фундамент

Для каркасного дома можно использовать фундамент любого типа, перед выбором обязательно нужно определить, на каком грунте будет производиться строительство. Необходимо узнать на какую глубину промерзает грунт зимой.

Свайно винтовой фундамент обвязывают брусом.

Лучшие каркасные дома под ключ чаще всего строят на столбчатом или свайно-винтовом фундаменте.

  • Столбчатый фундамент. Столбы устанавливаются во всех углах постройки, под пересечениями стен, под прогонами, а также в местах повышенных нагрузок. Сверху столбов укладываются обвязочные балки, которые соединяют фундамент единым каркасом. Главная особенность такой конструкции – дешевизна.
  • Свайно-винтовой фундамент. Используются на всех типах почв, кроме каменистых почв. Не требуют земляных работ, однако для установки сваи понадобится как минимум три рабочих. Преимущества – высокая скорость установки и доступная цена.

Утеплители для стен каркасных домов

Энергоэффективность домов, построенных по каркасной технологии, достигается применением теплоизоляторов с низкой теплопроводностью. Свод правил СП 31-105-2002 рекомендует к использованию материалы, у которых эта величина не превышает 0,1 Вт/м°С.

В этой категории:

  • Каменная (базальтовая) вата;
  • Стекловата;
  • Эковата;
  • Пенопласт (пенополистирол).

Минеральная вата

Для утепления стен каркасных домов используют каменную или стеклянную вату. Это волокнистые материалы с большим количеством воздушных полостей. Пористая структура обеспечивает низкую теплопроводность изолятора, так как теплообмен в газах намного ниже, чем в твердых веществах.

Минеральную вату производят из расплава базальтовых горных пород или стеклянного боя. В состав вводят гидрофобизирующие (водоотталкивающие) добавки. Волокна диаметром 6-8 мкм формируются в центрифуге под воздействием сильного потока воздуха. Ковер из тонких нитей обрабатывают органическим связующим на основе фенолформальдегидных или карбамидных смол. Затем его нарезают на листы длиной 50-2000 мм, шириной 400-1000 мм. Толщина готовых изделий – до 200 мм.

Маркируются плиты по плотности от ПМ 40 до ПТ 300. Мягкие, полужесткие, жесткие и твердые утеплители находят применение в разных областях, где к материалам предъявляют требования не только по теплопроводности, но и прочности, термоустойчивости. В ГОСТ 9573-2012 указаны нормативные характеристики теплоизоляции из минерального сырья.

Минеральная вата – негорючий материал, поэтому она рекомендована для укладки внутри стен каркасных строений.

Пенопластовые утеплители

Теплоизоляционные изделия из пенопласта – газонаполненной пластмассы – широко применяют для утепления стен каркасных строений. Нормативы разрешают использовать их для крепления к наружной поверхности, так как исходное сырье для производства – полистирол – горючее вещество. Штукатурка или невоспламеняющаяся облицовка – условие пожаробезопасности при эксплуатации такого утеплителя.

Гранулы полимера при высокой температуре и давлении подвергают катализу со смесью фреона и углекислоты. Похожую на взбитые сливки массу формируют в изделия с микропористой структурой путем экструзии – выдавливания сквозь формы.

Материал обладает низкой теплопроводностью и водопоглощением, долговечностью, биологической устойчивостью, легкостью и прочностью. Маркируется в зависимости от плотности. Самые легкие – плиты ППС 10, их удельный вес всего 10 кг/м³.

Стандартные размеры изделий 60х120 см. Строительная индустрия выпускает плиты с длиной более 2 м, шириной – свыше 1 м, толщиной – 20-100 мм. Прочность на сжатие – от 40 до 350 кПа. Коэффициент теплопроводности не превышает 0,044 Вт/м°С, время самостоятельного горения – 1-4 с. Технические условия на теплоизоляционные пенополистирольные плиты регламентирует ГОСТ 15588-2014.

Эковата

Это название целлюлозный утеплитель получил благодаря внешнему сходству с ватой и экономически выгодному сырью. На 80 % он состоит из макулатуры, остальное – малотоксичные нелетучие антисептики и антипирены.

Эковата обладает низкой теплопроводностью (на уровне минеральной ваты), экологически безопасна, не боится увлажнения. Капиллярная структура материала после высыхания восстанавливает свои свойства. Плотность целлюлозного утеплителя – 28-65 кг/м³, группа горючести Г2 – умеренная. Обработанный бурой (натриевой солью борной кислоты) природный полимер воспламеняется, но огонь быстро затухает.

В нашей стране эковата стала использоваться с 1992 года. Производство ее растет, технологические линии включают переработку вторсырья, измельчение, смешивание с борной кислотой и бурой, упаковку.

Используют 3 способа укладки:

  1. Ручная укладка на горизонтальные поверхности;
  2. Сухая задувка специальной установкой;
  3. Напыление влажной целлюлозы на вертикальные и наклонные поверхности.

Последний вариант предпочтительней для стен каркасного дома, так как позволяет контролировать качество укладки. Полученная ровная поверхность уже через 12 часов готова к дальнейшей отделке.

Другие материалы

Для утепления каркасников применяют пенополиуретан в виде листов с замком по кромкам или напыляемой пены. Он не горюч, хорошо проникает в мелкие щели, обладает высокой адгезией, экологической чистотой, низкой теплопроводностью.

Цементно-стружечными фибролитовыми плитами плотностью 600 кг/м³ обшивают внутренние перегородки, а высокоплотные (950-1050 кг/м³) применяют для утепления наружных стен. Материал не горюч, прочен, служит до 50 лет. В составе отсутствуют фенолформальдегидные смолы и другие органические соединения, которые могут выделять токсичные для человека вещества.

Чем утеплить?

Для утепления стен, кровли и перекрытий предъявляются разные требования

Например, при теплоизоляции пола особое внимание уделяется прочности и жесткости материалов

Для кровли важно выбрать легкие теплоизоляторы. При утеплении стен особых требований нет, можно использовать следующие виды теплоизолирующих материалов:

При утеплении стен особых требований нет, можно использовать следующие виды теплоизолирующих материалов:

  • минеральная вата (плиты и маты);
  • пенопласт;
  • экструдированный пенополистирол (пеноплекс);
  • пенополиуретан (пена).

Технология монтажа всех этих материалов похожа, отличия имеются лишь у минеральной ваты, но об этом будет рассказано далее.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Толщина стены каркасного дома для постоянного в нем проживания
3D полы в ванной комнате и туалете: 9 фото, цена, технология
