Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления Название объекта Требуемая мощность
Дополнительное отопление Кухня, жилые комнаты на первом этаже 140-150 Вт/м2
Дополнительное отопление Кухня, жилые комнаты на втором этаже и выше 120-130 Вт/м2
Дополнительное отопление Ванная комната 140-150 Вт/м2
Дополнительное отопление Балкон, лоджия 180 Вт/м2
Основное отопление Все помещения, независимо от назначения 180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Какие факторы снижают расход электроэнергии

Установка электрических теплых полов, независимо от площади помещения, в любом случае требует немалых вложений. Но если придерживаться следующих советов, можно заметно сэкономить на дальнейших расходах энергоресурсов:

  1. Выполнить качественное утепление. В случае успешного покрытия мастер может уменьшить расход на 30–50 %.
  2. Установить нагревательный пол на свободной площади. Как говорилось ранее, монтаж теплых полов должен производиться в том месте, которое исключает нахождение мебели.
  3. Установить многофункциональные счетчики. Ночной тариф всегда подразумевает небольшой расход электроэнергии. В этом случае затрат будет вдвое меньше.
  4. Установить регуляторы с программой. Благодаря специальным тумблерам можно задавать время активации и отключения.
  5. Использовать отделочные покрытия, которым характерен высокий уровень теплопроводимости.
  6. Не поддерживать завышенный температурный режим в помещениях, которые редко посещают люди.

Еще одним немаловажным фактором является температура за пределами помещения. Если расхождения между улицей и комнатой будут большими, то затраты энергии увеличатся.

Каждый из приведенных видов теплых полов отличается функциональными и конструктивными особенностями. В то время как один вариант позволяет сэкономить на расходах, другой обеспечивает более высокий уровень обогрева комнаты. Чтобы выбрать подходящий вариант, рекомендуется опираться на приведенную статью и учитывать свои финансовые возможности.

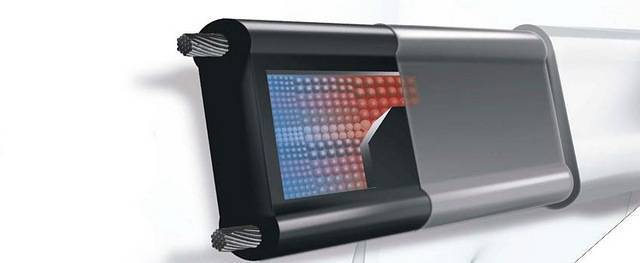

Саморегулирующийся нагревательный кабель

Основным недостатком резистивных кабелей и нагревательных матов на их основе является необходимость постоянного теплоотвода от них, так как от температуры окружающей среды практически не зависит их сопротивление и соответственно количество генерируемого тепла. Если от кабеля не отвести тепло, то он перегреется и выйдет из строя. Именно поэтому теплые полы резистивными кабелями нельзя оборудовать под стационарно стоящей мебелью без ножек.

Популярные статьи  Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

Как рассчитать теплый пол электрический

Саморегулирующийся кабель в теплых полах применяется крайне редко

Такого недостатка лишен саморегулирующийся кабель, погонная мощность которого зависит от температуры. Греющим элементом является полупроводниковый полимер, способный менять свое сопротивление в зависимости от температуры Такие кабели можно без страха отрезать любой длины, это не приведет к перегреву и выходу из строя. Однако, высокая цена ограничивает их применение в качестве теплых полов, поэтому их используют в основном для обогрева трубопроводов.

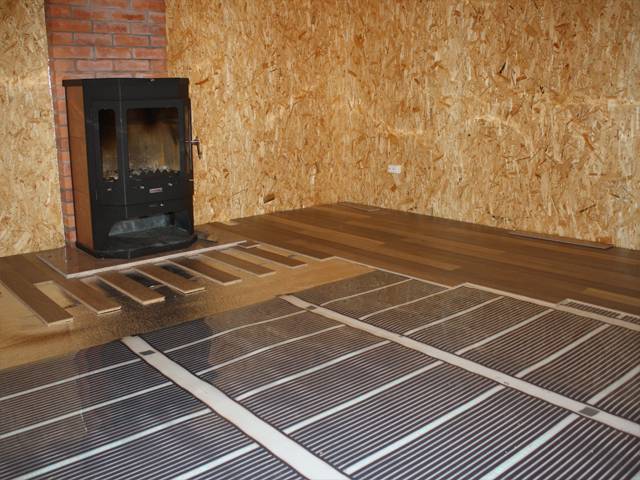

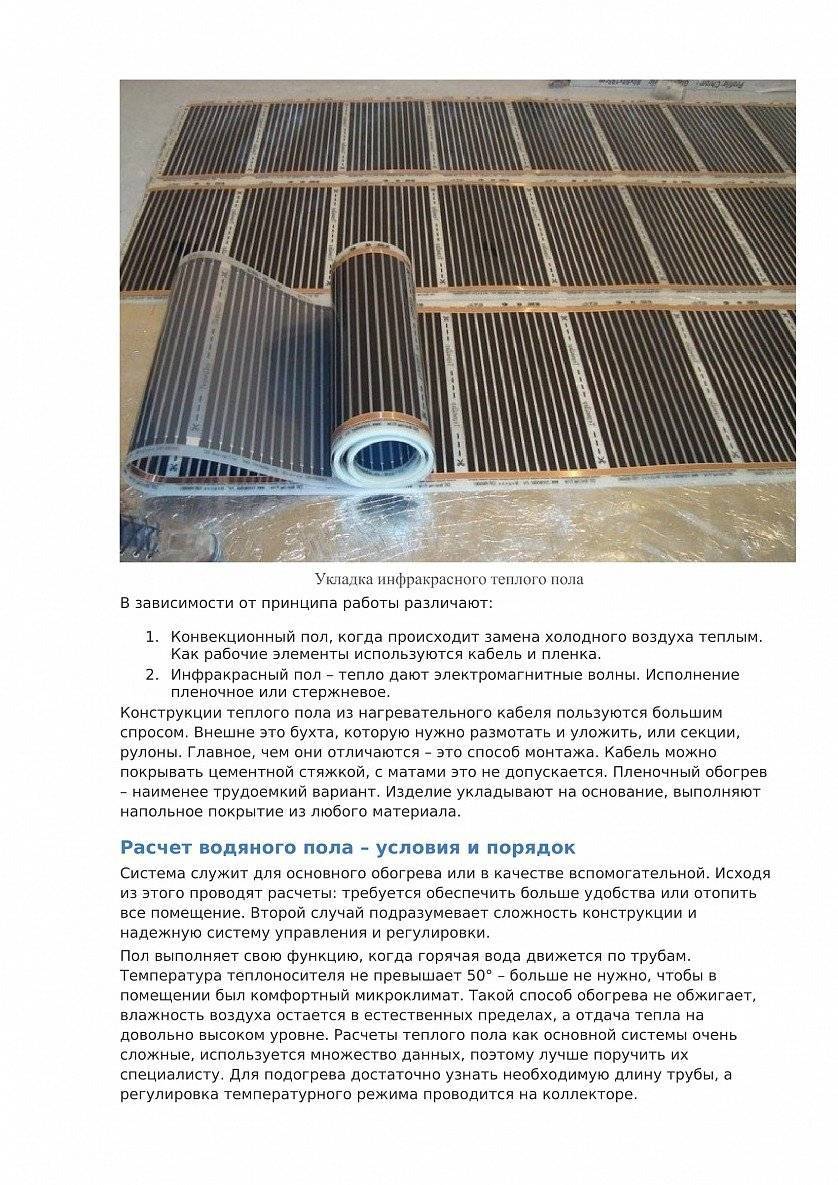

Пленочный инфракрасный теплый пол

Сравнительно новым видом подогрева полов являются инфракрасные (ИК) теплые полы, которые имеют в своей основе излучатели в виде поперечных графитовых полос, подключенных к продольным медно-серебряным проводникам. Вся конструкция располагается в полиэстеровой пленке, которая имеет толщину не более 0,4 мм. Особенностью пленочных полов является то, что большая часть генерируемой энергии приходится на лучевую составляющую — инфракрасные волны в диапазоне от 4 до 20 нм. Известно, что лучевое инфракрасное тепло нагревает не воздух, а окружающие предметы, а это воспринимается человеком очень комфортно.

Как рассчитать теплый пол электрический

Пленочный инфракрасный пол не любит «мокрых» процессов в строительстве

Основными характеристиками инфракрасных пленочных полов нужных в расчетах являются:

  • Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения.
  • Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения.

Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не «любят» мокрых процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.

Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

Как рассчитать теплый пол электрический

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

  • очистить от грязи и пылевого слоя;
  • выровнять (и заделать все трещинки, выбоинки и т.д.);
  • и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

Кабелем вверх и сеткой вниз

Это способ считается самым распространенным и осуществляется следующим образом:
мат раскраивается;
укладывается на подготовленную поверхность кабелем вверх;
клеем точечно крепится к этой поверхности;
и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
на просохший клеевой слой укладывается плитка.
При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля.

Кабелем нагрева вниз. Суть способа проста:
мат выкраивается по монтажному плану и сворачивается в рулон;
на пол наносится клеевой состав слоем в 2-3 мм;
матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
а затем вдавливается (слегка) в клеевой слой;
поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
конструкция просушивается;
и затем по ней кладется кафель.

Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

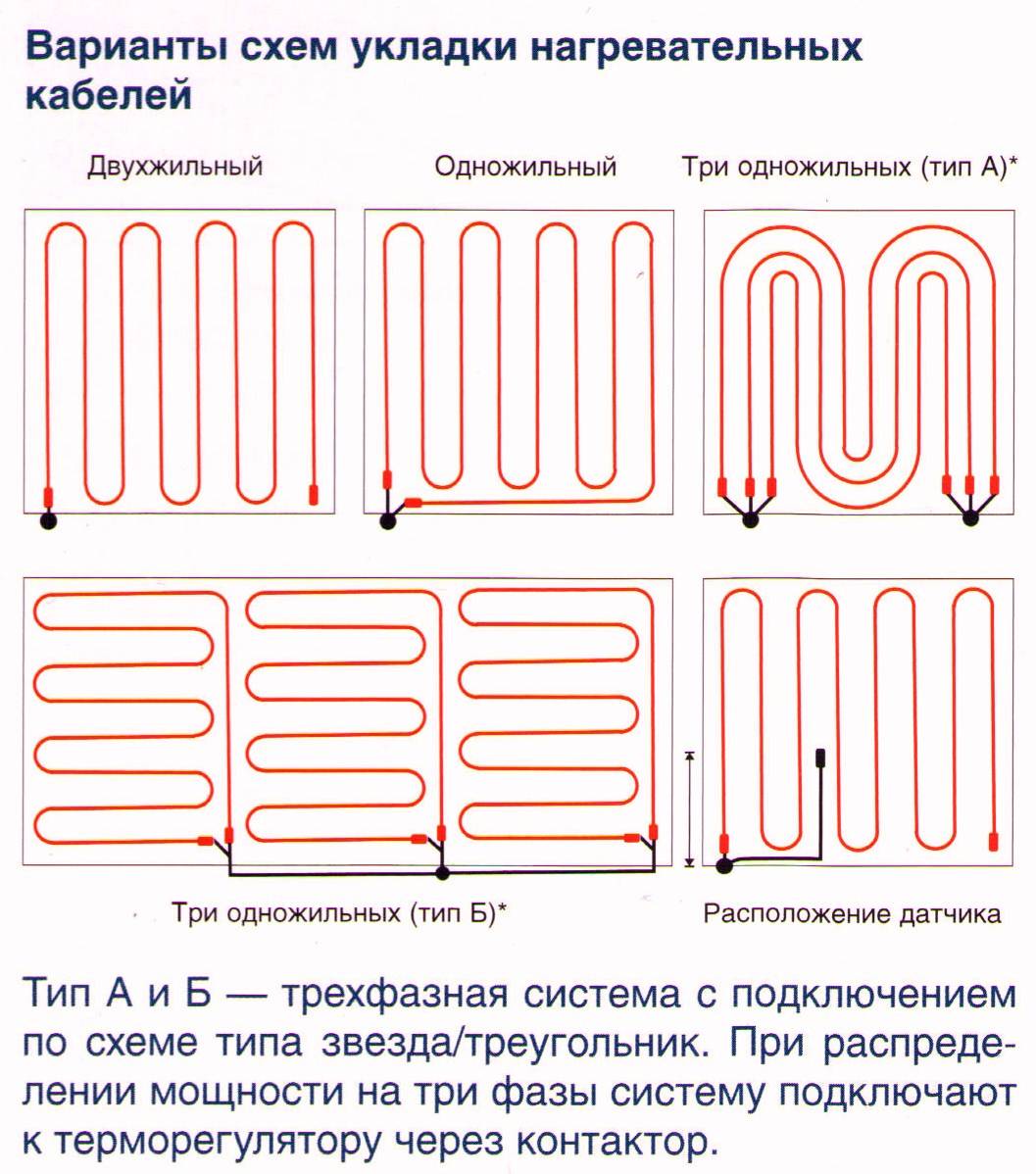

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

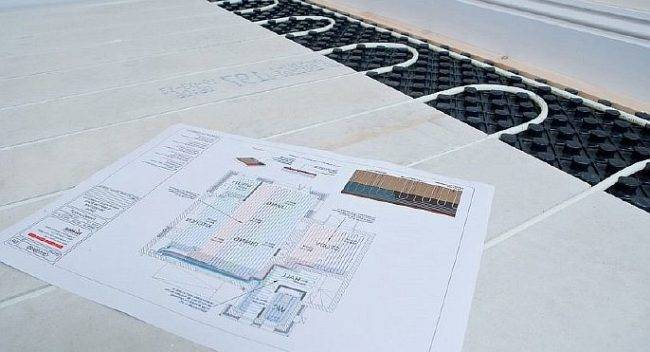

Создание плана расположения нагревательных элементов

Как рассчитать теплый пол электрический

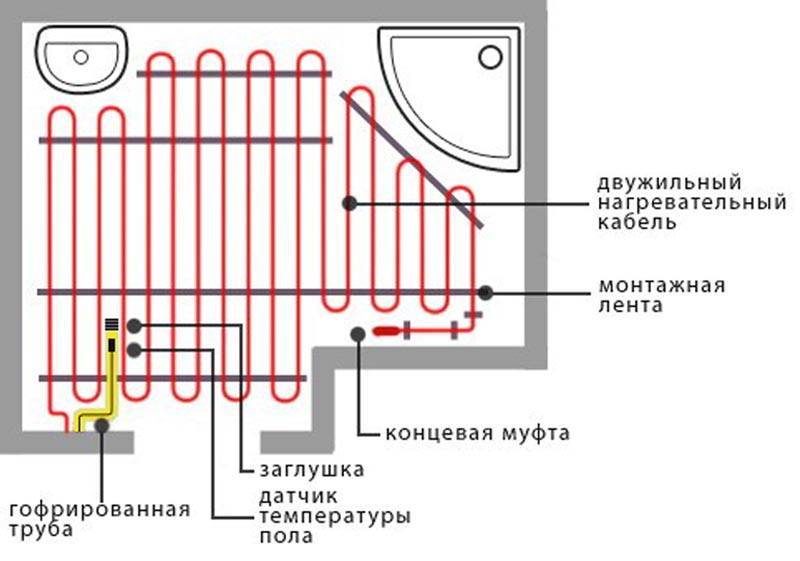

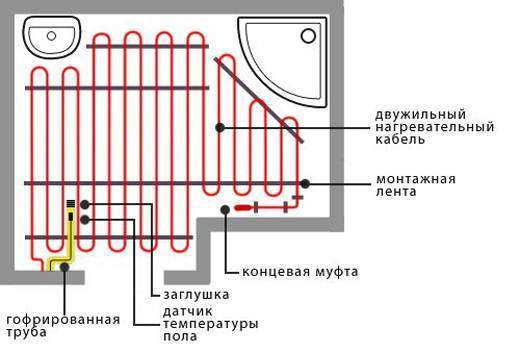

Общая схема, показывающая возможность укладки двужильной нагревательной секции в ванной комнате

Перед приобретением подходящей обогревательной системы и подготовкой несущего основания к дальнейшим работам, рекомендуется начертить план –схему. Для этого можно использовать обычную или миллиметровую бумагу.

В местах прохождения труб центрального отопления и стояков обеспечивается безопасная зона, которая исключает любую прокладку дополнительных систем обогрева. Температурный зазор между стенами – 5 см, между отопительными трубами – 10 см.

Как рассчитать теплый пол электрический

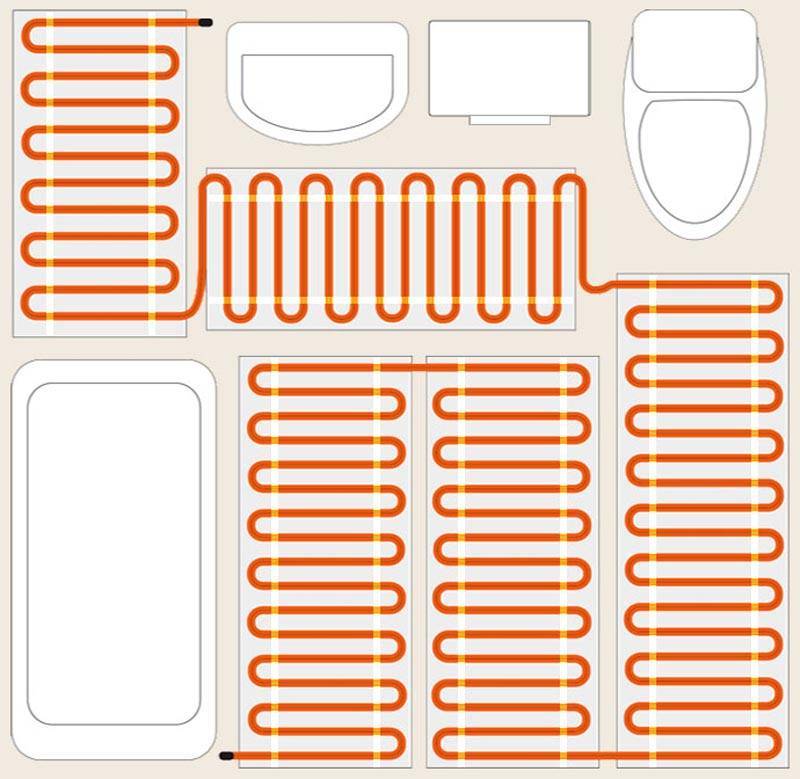

Общая схема, иллюстрирующая возможность укладки нагревательного мата в ванной комнате

При игнорировании данных правил будет происходить постоянный перегрев нагревательного контура, ограниченного мебелью, что в конечном итоге приведет к его перегреву, выходу из строя и повреждению предметов быта.

Дополнительно следует учитывать, что для конкретного помещения должен быть предусмотрен свой нагревательный контур, подключенный к конкретному терморегулятору. Для помещений с повышенной влажностью (ванная комната, прачечная, санузел) терморегулятор выносится за пределы помещения.

В результате, на схеме будет обозначена полезная площадь помещения, место расположения крупных предметов и мебели, расположение регулятора температур и ход укладки нагревательного кабеля.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

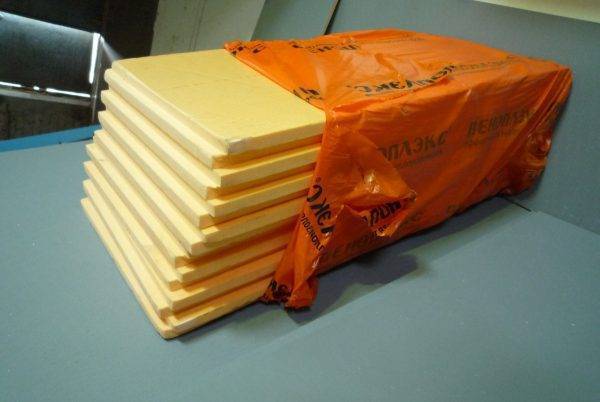

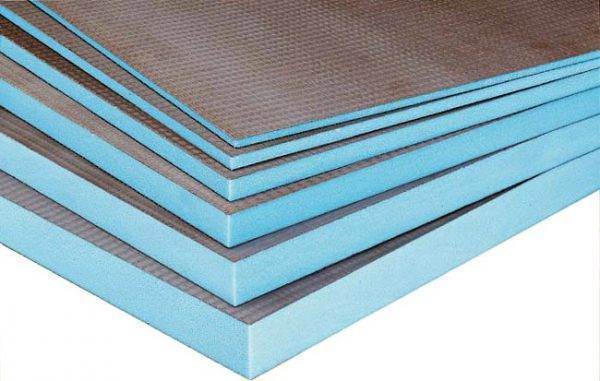

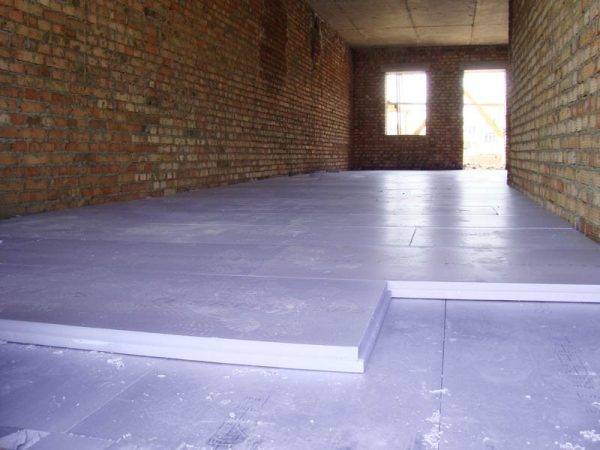

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Популярные статьи  Одножильный или многожильный провод

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

— Внимание!!! Представленные в расчете комплекты греющего кабеля необходимы вам в количестве 3-х штук!

Список подходящих вариантов

(PDF)

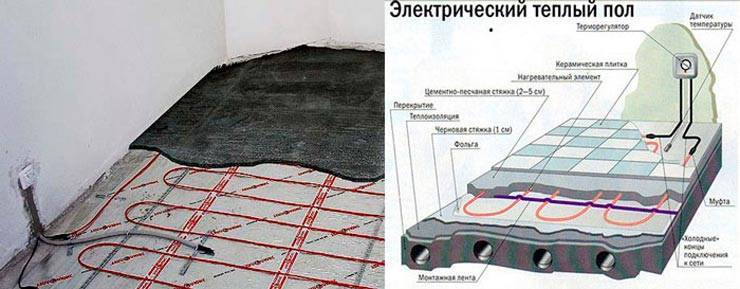

  1. 1. Основание
  2. 2. Теплоизоляция
  3. 3. Фольга
  4. 4. Базовая стяжка
  5. 5. Монтажная лента
  6. 6. Нагревательный кабел
  7. 7. Температурный датчик в гофротрубке
  8. 8. Выравнивающая стяжка
  9. 9. Гидроизоляция (при необходимости)
  10. 10. Плиточный клей
  11. 11. Звукоизоляция
  12. 12. Напольное покрытие
  13. 13. Терморегулятор

Описание установки

Укладка кабеля в выравнивающую стяжку.

  • Рекомендуется при толщине конструкции пола более 100 мм.
  • Арматурная сетка должна быть уложена в слое базовой стяжки (> 6 см).
  • Кабель монтируется на поверхности базовой стяжки после ее высыхания.
  • Для фиксации кабеля на поверхности пола используйте монтажную ленту соответствующих длин, закрепленную на стяжке. Температурный датчик устанавливается между двумя витками кабеля в гофро-трубке.
  • Толщина выравнивающей стяжки зависит от характеристик аккумуляции и материала покрытия пола.
  • Для полов с керамической плиткой толщина стяжки должна быть больше, чем для деревянных, чтобы обеспечить равномерный прогрев поверхности.
  1. 1. Старый материал пола;
  2. 2. Грунтовка;
  3. 3. Нагревательный кабель;
  4. 4. Монтажный скотч;
  5. 5. Датчик температуры пола в гофротрубке;
  6. 6. Выравнивающий раствор (плиточный клей);
  7. 7. Выравнивающий раствор (при необходимости);
  8. 8. Напольное покрытие;
  9. 9. Терморегулятор;

Описание установки

Отопление тонких полов.

  • Нагревательные кабели могут быть установлены на старом напольном покрытии.
  • На поверхности пола кабель фиксируется с помощью монтажного скотча.
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя витками кабеля.
  • Кабель равномерно и полностью закрывается выравнивающим раствором или клеем, после высыхания которого может быть смонтировано напольное покрытие.
  1. 1. Выровненный черновой пол
  2. 2. Теплоизоляция (ЭППС, Изолон)
  3. 3. Нагревательная пленка
  4. 4. Заземляющий алюминиевый экран-пленка
  5. 5. Ламинат или паркетная доска
  6. 6. Датчик температуры пола
  7. 7. Термостат

Описание установки

Укладка пленки под ламинат или паркетную доску.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.
  1. 1. Выровненный черновой пол
  2. 2. Теплоизоляция (ЭППС, Изолон)
  3. 3. Нагревательная пленка
  4. 4. Заземляющий алюминиевый экран-пленка
  5. 5. Датчик температуры пола
  6. 6. Листы фанеры или ГВЛ
  7. 7. Ковролин
  8. 8. Линолиум

Описание установки

Укладка пленки под линолеум и ковролин.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:

  • + 29°С – для жилых помещений (спальни, гостиной, кабинета);
  • + 33°С – для помещений с повышенной влажностью (санузла, кухни);
  • + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Популярные статьи  Как заделать скол на плитке на полу

Таблица 1.

Как рассчитать теплый пол электрический

Таблица 2.

Как рассчитать теплый пол электрический

Таблица 3.

Как рассчитать теплый пол электрический

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

  • L – искомая длина трубопровода, м;
  • F – полезная площадь пола отапливаемого помещения, м2;
  • b – шаг (частота прокладки) витков, м;
  • N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
  • 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм Расход трубы, м/м2
100 10
150 6,7
200 5
250 4
300 3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Шаг 2. Укладка гидроизоляции и утепления

Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.

Как рассчитать теплый пол электрический

Гидроизоляция пола пленкой

Армированная гидроизоляционная пленка для пола

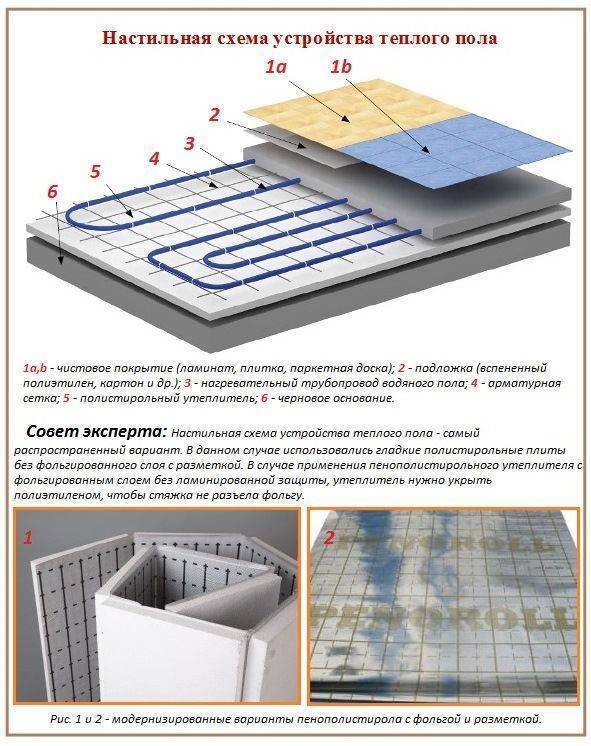

Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.

Как рассчитать теплый пол электрический

Плиты из экструдированного пенополистирола

Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.

Как рассчитать теплый пол электрический

Упаковка пенополистирола

Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.

Как рассчитать теплый пол электрический

Утепление пола, укладка плит

Как рассчитать теплый пол электрический

Как рассчитать теплый пол электрический

Укладка плит в два слоя

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

  • площадь и конфигурацию помещения;
  • расход теплоносителя;
  • теплопотери;
  • укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Как рассчитать теплый пол электрический

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

  • площадь комнаты;
  • размер окон и дверей;
  • высота потолка;
  • число наружных стен;
  • температура за окном;
  • теплоизоляция стен;
  • тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

  • G – расход воды в кг/ч;
  • Q – тепловая мощность в Вт;
  •  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
  • 0.86 — коэффициент теплоёмкости воды.

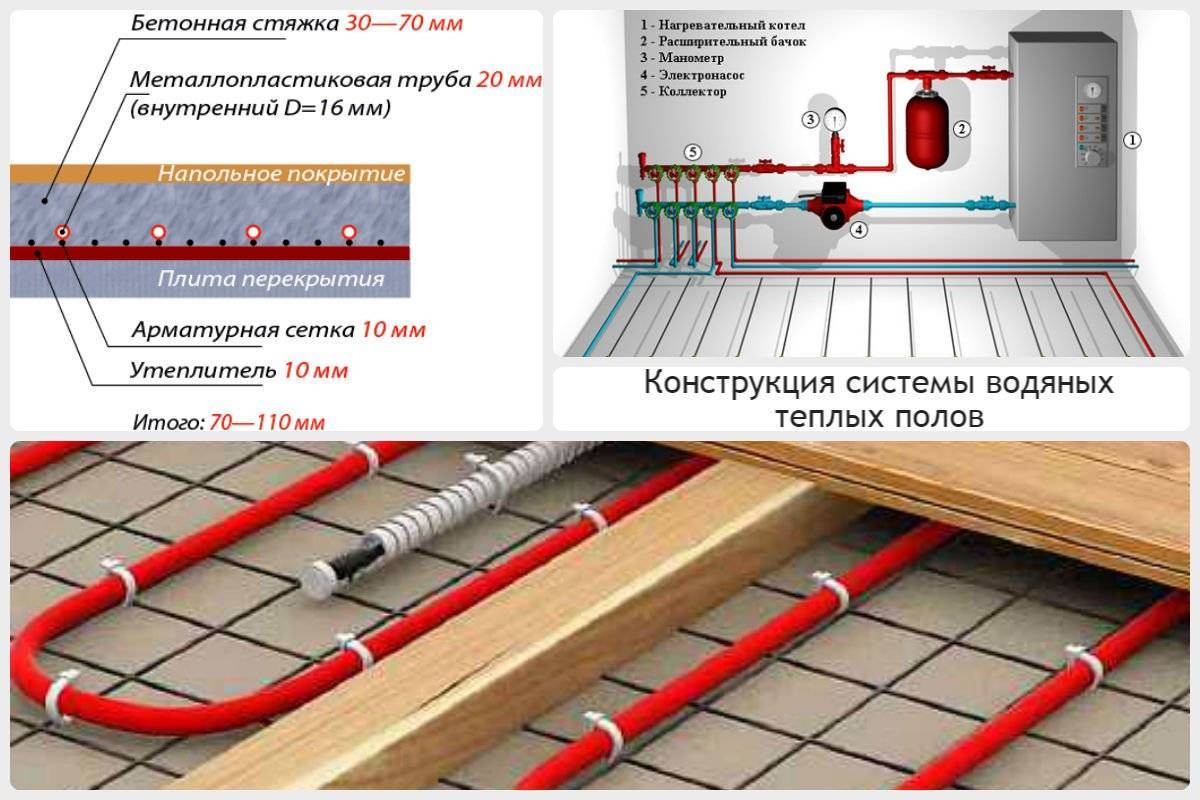

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

  • F — площадь помещения;
  • b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Как рассчитать теплый пол электрическийWatch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

  • q — показатель теплопотерь;
  • F — площадь.

Как рассчитать теплый пол электрический

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Как рассчитать теплый пол электрический

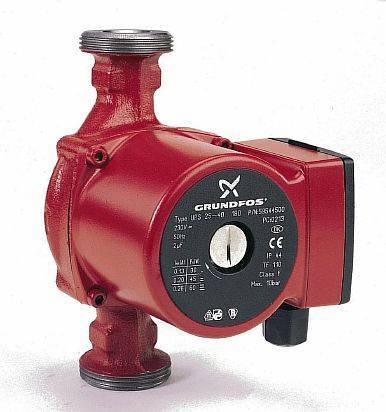

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

  • Pн — мощность отопительного устройства в кВт;
  • tобр.т — температурный показатель теплоносителя в обратке;
  • tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Как рассчитать теплый пол электрический

Пример раскладки стержневых инфракрасных нагревательных матов со схемой подключения

  • Определяется количество дополнительных комплектующих.
  • Выбирается терморегулятор, рекомендованный производителем.

Требования к напольному покрытию при эксплуатации теплых электрических полов

При проектировании электрической системы обогрева полов зачастую забывают о том, что с ней могут работать далеко не все покрытия. И к этому вопросу надо отнестись со всей внимательностью и серьезностью. С какими покрытиями работа теплых электрических полов противопоказана:

  • Линолеум на резиновой или войлочной основе.
  • Толстые ковры или ковры на резиновой основе.
  • Дощатый пол толщиной более 25 мм.

При выборе линолеума, ламината, паркетной доски или ковролина следует обязательно поинтересоваться, могут ли работать эти покрытия с системой теплых полов. Ведущие производители указывают это всегда на маркировке и в сопроводительной документации.

Как рассчитать теплый пол электрический

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как рассчитать теплый пол электрический
Классификация регуляторов давления газа
