Регулятор температуры для тэна, термостат

Подключение ТЭНа

Рассмотрим принцип работы и схему включения.

Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.

Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.

Ставим регулятор на минимум – звоним тестером в левый нижний с верхним –  есть звуковой сигнал, а на втором нет, теперь увеличим градус и тестер звонит уже правый нижний с нулём. Значит питание приходит на ноль (верхний) и с него идёт на ТЭНы, т.е. запитываются. А левый нижний вывод можно использовать для индикатора, чтобы индицировалось, когда отключён ТЭН.

Недостатки

В принципе, на цене устройства заканчиваются все его достоинства и начинаются недостатки:

  1. Неэкономичность. В принципе, это не «болезнь» самого ТЭНа, а скорее устройств, которые собирают с его помощью. Чаще всего это кустарные регистры отопления и самодельные водонагреватели. И первые и вторые не обеспечивают хоть какое-то сохранение энергии, следовательно, счета за электричество будут неприлично огромными;
  2. Недолговечность. Из-за близкого расположения термопары к нагревательным элементам ТЭН со встроенным терморегулятором очень часто совершает цикл включения/выключения, что негативно сказывается на всей автоматике и выводит её из строя максимум через 2 года использования. Правда, положительная сторона в том, что автоматика меняется без проблем и необходимости снимать тепловой элемент;
  3. Невозможность точно отрегулировать температуру. Ручка на терморегуляторе дает очень приблизительные представления о том, какая температура будет на выходе. Опять же, близкое расположение теплового датчика и спирали нагрева делает точную регулировку практически невозможной;
  4. Никакой влагозащиты. Учитывая, что такой ТЭН часто устанавливается в ванной комнате для обеспечения горячей водой, вам придется позаботиться о защите от брызг самостоятельно и расположить его в таком месте, чтобы вода не попадала на его корпус.

В целом ТЭН с терморегулятором решает два поставленных перед ним вопроса:

  1. Обеспечение временного отопления
  2. Обеспечение временной подачи горячей воды

Мы не рекомендуем использовать это устройство в качестве постоянного источника тепла и отдать предпочтение качественным и более экономичным изделиям

Принцип работы твердотопливного котла

Чтобы изготовить термодатчик своими руками для котла, необходимо разобраться с его принципом действия. Но учитывая то, что в таком нагревателе управлять интенсивностью пламени будет очень сложно, что сравнимо с системой управления двигателем внутреннего сгорания, лучшим вариантом будет именно управление потоком воды в контуре отопления.

В данном случае управление температурой обеспечивается за счет включения и выключения двигателя, который прокачивает систему, что и обеспечивает ее нагрев. Вода нагревается в системе за счет водяной рубашки, которая охватывает всю топку и часть дымохода.

Способы регулирования температуры воды в системе отопления

Для управления насосом можно использовать ту же схему, что и при регулировании температуры воды в бойлере, потому как в ней уже предусмотрено управление малоомной нагрузкой. Так как двигатель имеет куда меньшую мощность, то управлять его циклами включения и выключения можно при помощи обычного реле с контактами на 220 В и током 0,5 А. Обычно потребляемая мощность бытовых помп составляет на более 100 Вт.

Также для обеспечения стабильности температуры внутри помещения при использовании твердотопливных котлов хорошей идеей будет использование в контуре отопления трехходовых клапанов с термостатами. Насос будет прокачивать систему, а термостат при необходимости добавлять в горячий контур холодной воды с целью достижения заданных температурных режимов на радиаторах.

Как управлять потоком воды в системе отопления понятно, но вот как самостоятельно изготовить термостат для управления температурой на каждом из радиаторов, то здесь не стоит мудрить. Легче и дешевле использовать готовые устройства, монтируемые прямо на отопители.

Конечно, можно пойти другим путем, например, если в доме обустроена система подогрева пола. Управлять потоком воды можно путем электромагнитных клапанов, которые будут коммутироваться контроллером или автоматическим устройством.

Механические устройства для регулирования температуры котла отопления

Механический термостат представляет собой универсальный прибор, который позволяет достаточно гибко регулировать температуру на конкретном отопительном приборе. Поэтому установка термодатчика своими руками осуществляется непосредственно на входе радиатора или целого контура.

Современные модели термостатов имеют достаточно большие пределы регулирования температуры воды в системе вплоть до 820С. Но такие режимы обычно не используются и самым оптимальным в наших широтах является порог на пределе 650С.

Механические таймеры для котла отопления

Имея в своем распоряжении котел отопления, будет вселенским грехом не оснастить его автоматическими регулирующими устройствами. Если нет желания и умения делать электронные аппараты, можно приобрести готовый механический таймер.

С его помощью можно контролировать и устанавливать нужную температуру, но в данном случае речь идет об электрическом котле с ТЭНом или нагревателем индукционного типа.

Как проверить термодатчик водонагревателя

Нагревательный элемент как правило, одном узле с терморегулятором, но вытащить можно отдельно – открутив болты, прижимную пластину. Рекомендуется также проверить ТЭН и бак – неисправность может быть в них (налет, накипь, пробои), некоторые признаки поломок схожие.

Проверить контакты можно мультиметром, не снимая устройство, но для более детального теста рекомендован полный демонтаж.

Регулятор температуры для тэна, термостатРегулятор температуры для тэна, термостат

Редко встречаются ситуации, когда сгорел термостат, кроме электронных вариантов. Неисправности связаны обычно с механикой, чувствительными элементами.

Признаки неисправность термореле:

  • слабый, прерывистый нагрев или его отсутствие;
  • водонагреватель, а точнее ТЭН, включается бесконтрольно или не выключается, остановить работу можно, только отключив бойлер от электросети;
  • на дисплее некорректные значения, сбой регулировок (но такое бывает и при накипи на ТЭН);
  • не горит индикатор.

Снятие термостата:

  1. Обесточить водонагреватель.
  2. Сливать воду не обязательно, но если решено демонтировать и ТЭН, то процедура потребуется:
    1. Перекрыть холодную подачу.
    2. Открыть смеситель.
    3. Снять холодную подводку, вода вытечет в подставленную емкость.
  3. Снять с нижнего торца защитную крышку (у некоторых моделей сбоку, если такая же подводка).
  4. Откручивают прижимную пластину (кольцо). Отсоединяют провода, предварительно запомнив расположение.
  5. Руками, прилагая разумное усилие, вынимают термореле. Если ТЭН тоже проверяют, то его вытаскивают, открутив болты по периметру фланца.
  6. После проверки устанавливают старый, если исправный, или новый узел: проводят действия в обратном порядке, делают подключение терморегулятора к проводам.

Виды неисправностей:

Поломка Описание
Подгорание соединений, плохое взаимодействие с ТЭНом Термостат не подает питание на ТЭН, нет нагрева. Контакты можно зачистить, а если нужно, то перепаять.
Пришла в негодность, перегорела схема в электронных типах термодатчика Потребуются знания и опыт ремонта электроники, зачастую прибор не подлежит ремонту.
Разгерметизация капиллярной трубки, поломка чувствительного элемента Нет размыкания, бойлер работает до срабатывания защитного отключения (перегрев). Потребуется замена только датчика, но отдельно его сложно найти, поэтому меняют на новое термореле.
Течь из-под термостата Износились уплотнители, изолирующая прокладка, которую надо заменять при каждом демонтаже, устройство вставлено не правильно, не прижато пластиной, протекает капиллярная трубка.
Популярные статьи  Отмостка своими руками устройство и идеи постройки современной и эффектной отмостки 80 фото и видео

Проверка:

  • провода (плюс, минус и земля):
    • визуально осмотреть, нет ли подгораний, отставаний;
    • прозвонить термостат – выставить на максимум, замерить сопротивление, то есть проверить входные и выходные контакты мультиметром, позицией «прозвонка». Если есть обрыв, числа на табло мультиметра некоторое время возрастают, звукового сигнала нет (у некоторых тестерах нет зуммера, смотреть на дисплей). При исправности тестер в режиме «прозвонка» не реагирует, показывает все время «0» или близко к нему (0,001), а также есть звуковой сигнал;
    • при наличии реакции следующий этап – выставляют на термореле минимальную температуру и делают повторное измерение;
    • второй способ: поставить перемычку из любого проводка для имитации ТЭНа между клеммами, выставить на мультиметре до 200 Ом: если нет обрыва, то цифры будут изменяться на дисплее; если поломка, то покажет 1;
  • после цепи проверяют работоспособность автоматики:

Регулятор температуры для тэна, термостат

Регулятор температуры для тэна, термостат

Считается, что проще и дешевле заменить сломанный термостат. Но это не всегда так: если подгорели соединения или можно заменить какую-либо часть (чувствительный сегмент), подогнуть контакт, целесообразность ремонта оправдана.

Починка имеет смысл для механических термодатчиков, когда отошли или износились контактирующие, движущиеся части, размыкающий сегмент (качелька) прилип к корпусу, окислились биметаллические пластины. Хватит зачистки.

Регулятор температуры для тэна, термостатРегулятор температуры для тэна, термостатРегулятор температуры для тэна, термостат

Регулятор температуры для тэна, термостатРегулятор температуры для тэна, термостатРегулятор температуры для тэна, термостат

Виды

Современные бойлеры, как правило, уже оборудованы термостатами, среди которых выделяют стержневые, электронные, биметаллические и капиллярные модели.

Стержневой термостат является самым распространённым типом бытовых терморегуляторов и представлен в виде небольшой трубки, линейно расширяющейся при повышении температуры и давящей при этом на реле выключателя. Обратный процесс с включением ТЕНов происходит при остывании воды в баке и понижении её температуры ниже заданных значений.

Среди достоинств моделей данного вида можно отметить невысокую стоимость приборов, к минусам относят некоторую неточность в работе, связанную с близким расположением устройства к системе подвода холодной воды, из-за чего работа термостата часто бывает не вполне корректной. В виду постоянного охлаждения прибор не успевает своевременно среагировать на нагрев жидкости и не отключает ТЭН. Поэтому температура воды из бойлеров, оборудованных стержневыми термостатами, часто превышает заданные значения.

Регулятор температуры для тэна, термостат

Капиллярный термостат является наиболее современным образцом терморегулятора и представляет собой трубку, внутри которой размещена капсула, содержащая контрастную жидкость. При повышении температуры вода оказывает давление на мембрану, которая, в свою очередь, размыкает контакты нагревательного элемента. Данный вид термостатов отличается повышенной точностью и долгим сроком службы. Трубка, содержащая баллон, выполнена из антикоррозийных сплавов, в связи с чем агрегат не подвержен появлению ржавчины и окислению. Температурная погрешность капиллярных термостатов не превышает 3 градусов.

Электронный термостат снабжен защитным реле, останавливающим работу ТЕНа при пустом баке. Стоимость таких моделей несколько превышает цену более простых аналогов. Терморегуляторы данного типа устанавливаются на бойлеры известных мировых брендов, и отличаются высокой точностью, надёжностью и простотой в использовании. Особо технологичные модели имеют функцию программирования температуры и времени включения.

Биметаллические. Если в стержневых и капиллярных моделях индикатором изменения температуры является жидкость, находящаяся в запаянной трубке, то в термостатах этого вида роль жидкости выполняют металлические пластинки. При изменении температурного режима пластины изменяют своё расположение и размыкают или замыкают электрическую цепь.

По предназначению терморегуляторы подразделяются на регулируемые, защитные и регулируемо-защитные. Первые поддерживают температуру нагреваемой жидкости в определённом диапазоне и работают в автоматическом режиме. Достигая верхнего предела заданного значения, реле размыкает контакты, и нагрев воды прекращается. По достижении нижнего предела заданного температурного режима, реле замыкает цепь, и работа керамического или стального ТЭНа возобновляется.

Защитные термостаты предназначены для принудительного отключения нагревательного элемента по достижении заданных параметров нагрева. Включить нагреватель после такого отключения можно только вручную. Обычно такие термостаты ставят в качестве второго дополнительного прибора, предназначенного для отключения ТЭНа в случае отказа основного терморегулятора. Температура в защитных приборах устанавливается на отметке 95 градусов, что предотвращает закипание воды и возможный взрыв бойлера. Третий тип – регулируемо-защитный – является устройством, сочетающим в себе свойства первого и второго видов, и считается наиболее универсальным прибором.

По способу крепления термостаты для водонагревателей можно разделить на врезные и накладные модели. Первые используются при механическом управлении, вторые – при электронном.

Регулятор температуры для тэна, термостат

Принцип работы

Принцип, по которому работают все регуляторы, – это снятие физической величины (температуры), передача данных на схему блока управления, решающего, что нужно сделать в конкретном случае.

Если делать термореле, то наиболее простой вариант будет иметь механическую схему управления. Здесь с помощью резистора устанавливается определённый порог, при достижении которого будет дан сигнал на исполнительный механизм.

Чтобы получить дополнительную функциональность и возможность работы с более широким диапазоном температур, придётся встраивать контроллер. Это же поможет увеличить срок эксплуатации прибора.

На данном видео вы можете посмотреть как самостоятельно изготовить терморегулятор для электрического отопления:

Принцип работы термостата

Внешний вид термостатов может отличаться у разных моделей нагревателей, но принцип их работы, как правило, неизменен.

Датчик температуры водонагревателя позволяет системе вовремя отключить нагрев воды, путем разрыва цепи и отключения теплонагревателя. Основной задачей регулятора является контроль за температурой воды, чтобы в нужное время включить/выключить нагреватель. Он не дает воде кипеть слишком долго, дабы избежать нагнетания паром избыточного давления в котле. А с другой стороны, он не дает воде остыть, чтобы не пришлось долго ждать, если нужна горячая вода.

В современных системах существуют дополнительные функции термостатов, такие как отслеживание уровня накипи, поломка  какой-то из частей бойлера. При этом на дисплей выводится код ошибки, расшифровать который можно при помощи инструкции по эксплуатации, либо на сайте производителя.

Вкратце этапы работы терморегулятора выглядят так:

  1. вручную выставляется комфортный уровень температуры воды;
  2. датчик измеряет температуру и, если она ниже установленной,  включает ТЭН на время, необходимое для нагрева до нужного значения;
  3. по достижении необходимой температуры, датчик передает сигнал и термостат разрывает цепь, выключая нагрева;
  4. если вода успевает остыть до выключения нагревателя, датчик снова передает сигнал, цепь замыкается, ТЭН снова начинает нагревать воду.

И так по кругу до отключения бойлера. В случае сбоя, в терморегуляторе присутствует аварийная защита, которая представляет из себя круглую пластину с группой контактов. При перегреве пластина изменяет форму и посылает сигнал отключения ТЭНу.

Регулятор температуры для тэна, термостат

Виды терморегуляторов для водонагревателей

Термореле всегда съемные, заменяемые. Защитные и регулируемые типы надо отличать, но чаще в одном корпусе.

Варианты:

Виды Описание
Варианты исполнения Исполнение:
  • вынесены раздельно (реже):
    • термореле регулируемые (однополюсные, как правило) – установка, настройка и поддержание температуры;
    • термовыключатели безопасности (защитные или предохранительные). Двухполюсные. Капиллярные и биметаллические. Это первые узлы, на которые идет напряжение от сети, напрямую на фазу и ноль. Принцип работы защитных термостатов: срабатывают с отщелкиванием кнопки при перегреве, водонагреватель обесточивается полностью;
  • два вышеуказанных устройства в одном корпусе (регулируемо-защитные).
На каких процессах основывается работа (чувствительные элементы)
  • биметаллические: пластины, стержневые;
  • капиллярные;
  • электронные.
На каких процессах основываются, программирование
  • механические термовыключатели – основываются на законах физики. Элементы или химические вещества расширяются, давя на провода, размыкая их. Программирования нет, уровень задается вручную;
  • электронные – с электродатчиками, микросхемами, есть возможность запрограммировать вкл./выкл. в определенное время, а также диапазон нагрева. Устройство сработает без участия пользователя;
  • электромеханические – совмещают два выше указанных принципа;
  • простые и программируемые.
Способ крепления
  • накладные, присоединяемые к корпусу. Обычно электронные термостаты. Также их можно размещать на отдалении от бойлера;
  • встраиваемые в емкость, в ТЭН (чаще механические).
Популярные статьи  Бизнес-план теплицы

Отключать термовыключатель безопасности или, если он в одном корпусе с регулируемым реле с датчиком температуры воды, категорически запрещено. При аварийной ситуации бойлер будет работать, пока не выкипит вода, но так как емкость герметичная, более вероятная разгерметизация со взрывом. Запрещено запускать водонагреватель, если произошло автоотключение, предварительно надо устранить причину.

Когда активируется термодатчик безопасности:

  • включение пустого бойлера;
  • поломка (разгерметизация) регулируемого термореле, когда оно не отключилось при заданной температуре и ЭВН пошел в перегрев;
  • много накипи, шлама на дне. Нет теплосъема с ТЭНа, фланец бойлера перегревается.

Возвратная кнопка защитного термореле, если оно в одном корпусе с регулирующим механизмом, находится в основании узла. При размыкании предохранительного выключателя возвратный боек выскакивает и остается в таком положении, для возврата в рабочее положение его нужно нажать до щелчка и фиксированного утопленного положения. Из-за этого могут возникнуть ситуации, когда пользователь забыл это сделать и не понимает, почему не включается водонагреватель.

Еще пара слов

Узнавая о том, что такое накопительный водонагреватель, многие начинают представлять себе огромную бочку с водой с массой труб, шипящую и изрыгающую из себя струи пара. Это совсем не так.

Легко это опровергнуть можно на примере водонагревателя Аристон. Размерами эти бойлеры немногим больше обычных газовых колонок, а в глубину даже меньше многих из них. Современный дизайн, интуитивно понятное управление, безопасность в использовании, благодаря многоступенчатой системе защиты, а также автоматике, которая отключает ТЭН после нагрева, а также, если в баке нет воды. А еще он экономит электроэнергию и очень тихо работает.

Регулятор температуры для тэна, термостат

Водонагреватель Аристон

Это не реклама бойлеров Аристон, а лишь пример конкретного производителя, чтобы убедить, что не стоит опасаться водонагревателей. Они экономят не только электроэнергию, но и деньги за воду, так как используют для нагрева холодную.

датчик температуры водонагревателя

Как выполнить ремонт своими руками

По возможности элемент можно починить или установить новый.

Как снять терморегулятор:

  • Отключите технику от сети.
  • Перекройте подачу воды.
  • Слейте содержимое бака. Для этого можно использовать специальный клапан. Для чего нужен предохранительный клапан, читайте в отдельной статье.
  • Демонтируйте ТЭН. Для этого открутите гайки и болты фланца, достаньте его из корпуса.
  • Термостат обычно располагается в основании нагревателя или рядом.

Регулятор температуры для тэна, термостат

Регулятор температуры для тэна, термостат

Отсоедините проводку и извлеките датчик из основания.

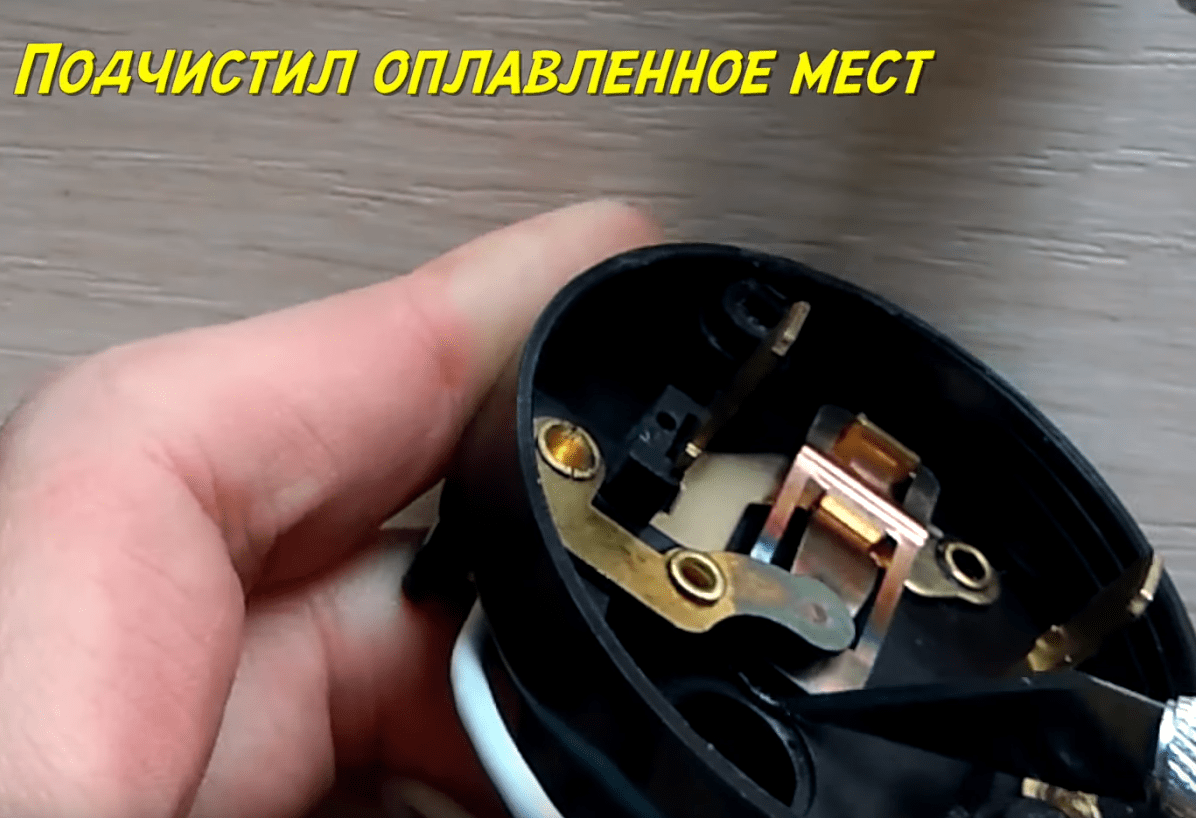

В случае с механической моделью можно зачистить биметаллические пластины от окисления. Для этого смочите кусок ткани в спирте, протрите пластины. Если окисление сильно распространилось, тогда выполните зачистку мелкой наждачкой.

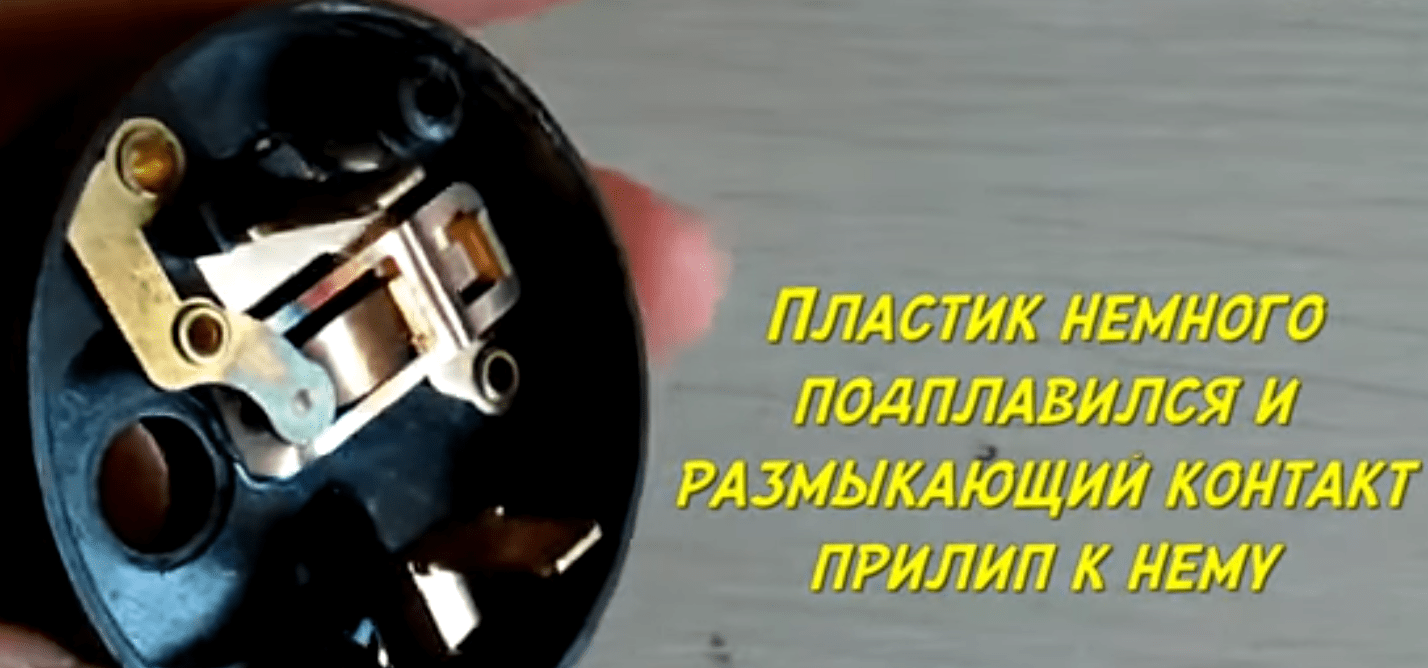

Из-за скачков напряжения размыкающий контакт мог залипнуть

Чтобы отрегулировать, осторожно отсоедините его от корпуса, зачистите проблемное место. В норме контакт должен стать в гнездо автоматически

Регулятор температуры для тэна, термостат

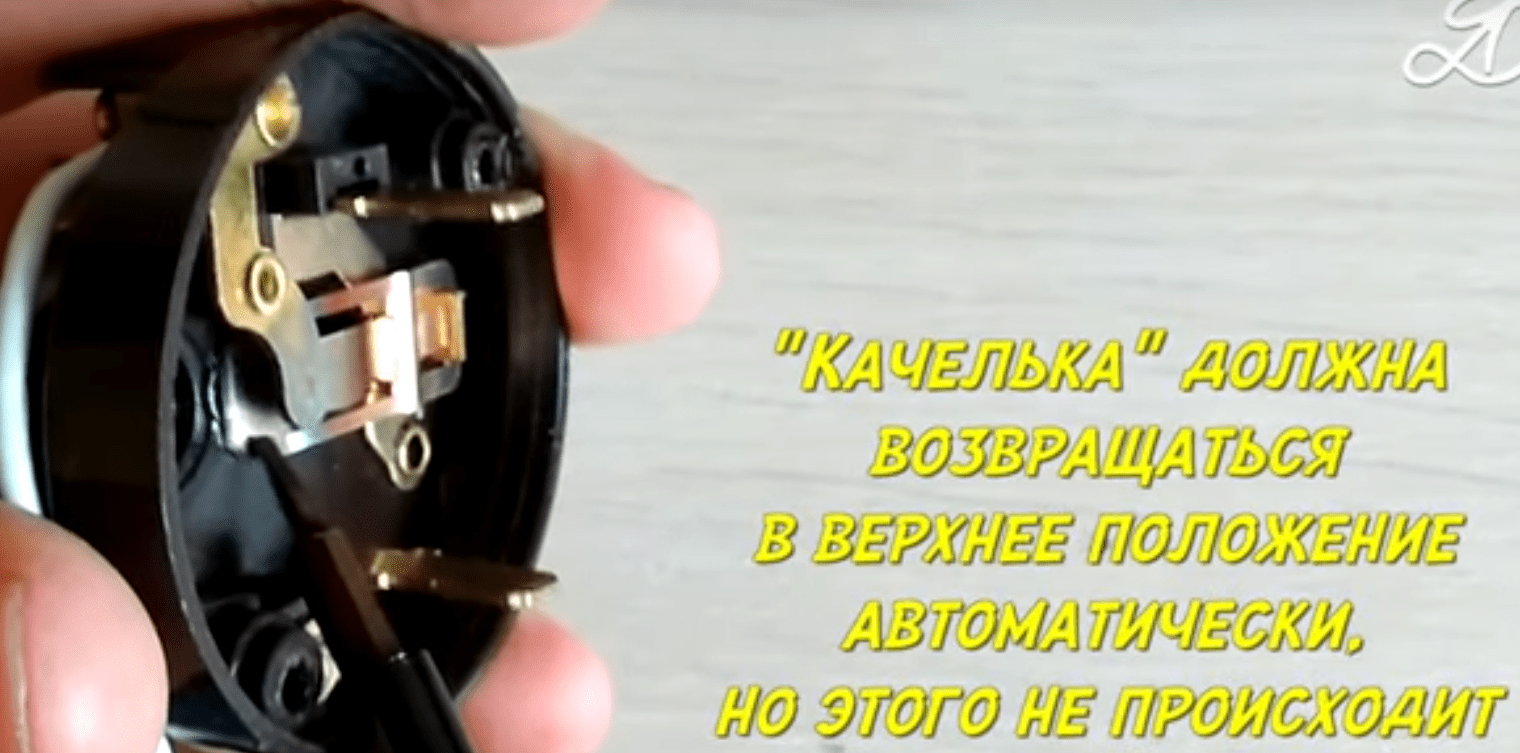

Как отремонтировать контакт, если он не срабатывает:

  • Достаньте деталь из корпуса полностью.
  • Зачистите ее поверхность, а также посадочное место.
  • Если после чистки контакт не включается, подложите снизу изоляционную ленту.
  • Установите на место шток.
  • Соберите корпус.

Подключение ТЭНа

Рассмотрим принцип работы и схему включения.

Регулятор температуры для тэна, термостат

Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.

Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.

Ставим регулятор на минимум – звоним тестером в левый нижний с верхним – есть звуковой сигнал, а на втором нет, теперь увеличим градус и тестер звонит уже правый нижний с нулём. Значит питание приходит на ноль (верхний) и с него идёт на ТЭНы, т.е. запитываются. А левый нижний вывод можно использовать для индикатора, чтобы индицировалось, когда отключён ТЭН.

Регулятор температуры для тэна, термостат

Основные виды

ТЭНы бывают разной мощности. Чем он мощнее, тем интенсивнее греется жидкость внутри. Более того, терморегулятор – это как раз та деталь, которая является основой. Если вы правильно выбрали все технические характеристики и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить долгое время без внеплановых чисток. Итак, какими они бывают.

Регулятор температуры для тэна, термостат

Стержневой

Он состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объёма и мощности нагревателя. Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная очень быстро охлаждает термостат. По этой причине бойлер по времени греется больше, чем на самом деле надо, а это повышает затраты на электричество и сокращает срок эксплуатации и его деталей.

Стержневой аппарат

Регулятор температуры для тэна, термостат

Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор). Его работа происходит по принципу объёма расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем) Расширительная жидкость внутри баллона, которая по плотности отличается, при нагревании меняет свою плотность, после чего действует на установленную мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие приборы точнее в своих показаниях и, как результат, экономнее.

Регулятор температуры для тэна, термостат

Электронный

Электронный — наиболее современный тип, а значит самый точный и безопасный.

В свою очередь они бывают двух видов: термостат безопасности и регулировочный. Если он будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда включится защита, которая отключит питание.

Другие виды

  1. Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй — благодаря биметаллическим элементам.
  2. Простые (нужные градусы устанавливаются вручную) и программируемые (отличается более высокой точностью).
  3. Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
  4. Предназначенные для бойлеров с косвенным (непрямым) нагревом. Они значительно сэкономят ваши средства, потому что нагревают воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе не может нагреваться выше отметки, которая задана изначально.

Что собой представляет терморегулятор

Терморегулятор (термостат) — это механическое или электронное устройство, которое встраивается в цепь электронного контура, обслуживающее нагревательный прибор. Терморегулятор имеет компактные размеры, а его главной функцией является регулировка уровня нагрева. В основе термостата лежит чувствительный элемент, который под действием температуры окружающей среды меняет свои свойства.

Эти свойства могут иметь различную природу:

  • Геометрическая форма (металлические регуляторы).
  • Уровень жидкости (капиллярные устройства).
  • Фоточувствительность (инфракрасные датчики).
  • Уровень напряжения (электрические термостаты).

Назначение

Назначением терморегулятора является поддержание уровня тепла в нагревательном контуре в определенных пределах. Регулятор может работать с водой, атмосферным воздухом, а также с твердыми телами. Обычно регуляторы подключаются к системе нагрева воды в отопительных системах. Также их подключают к домашним бойлерам для получения горячей воды и и в системах категории «Теплый пол».

Термостаты могут работать с различными контурами — от отдельных приборов до крупных многоэтажных домов. При выборе устройства следует учитывать не только его режим работы, но и температурную чувствительность, а особенно критичен этот вопрос в случае отапливания больших контуров. Основные категории устройств по уровню температурной чувствительности:

  • С низкой чувствительностью. В таком случае погрешность работы устройства составляет 2-5 градусов, а использовать такие устройства рекомендуется в небольших отопительных контурах, для которых точность не имеет большого значения. Например, это могут быть магазины, постройки технического назначения, небольшие офисы и так далее.
  • Со средней чувствительностью. В данном случае точность устройства находится в пределах 0,5-2 градусов, а подходят такие установки для жилых домов, отдельных нагревательных контуров в частных квартирах, а также для построек технического назначения.
  • С высокой чувствительностью. При таком варианте чувствительность составляет 0,01-0,5 градусов. Такие приборы обычно применяются для отопления специальных складов, где содержатся объекты, чувствительные к температурным перепадам, а также в стиральных машинах, электрических печах, автомобилях.

Принцип действия

Принцип действия термостата базируется на различных физических принципах в зависимости от категории устройства. Термостат отслеживает уровень нагрева теплового контура, а устанавливается он в разрыв электрической цепи фазового кабеля. Устройство может иметь фиксированную температуру работы (большинство механических установок) или плавающую (электронные устройства). Однако работают они по идентичному сценарию:

  1. ТЭН нагревает отопительный контур, а терморегулятор отслеживает уровень нагрева с определенной чувствительностью.
  2. В случае избыточного нагрева термостат размыкает электрическую цепь, что приводит к остановке работы нагревательного элемента.
  3. При снижении температуры ниже минимальной отметки термостат вновь замыкает цепь, что запускает работу нагревателя.
  4. Цикл «нагрев-охлаждение» длится до тех пор, пока ТЭН с термостатом подключен к электрической сети, а пользователь зачастую может установить пороговые значения по температуре.

Термостат и водонагреватели видео

Проверяем терморегулятор для бойлера на исправность

Через некоторое время после установки, схема работы любого нагревателя, хоть косвенного нагрева, хоть обычного, может давать сбой. Как проверить изделие на пригодность?

Регулятор температуры для тэна, термостатПервым делом проверяем с помощью мультиметра в режиме прозвонки (или другого подобного прибора), как звонятся клеммы (от которых подается напряжение сети, к клеммам, к которым подключается сам ТЭН). Проверяем каждую пару

Вполне возможно провести диагностику без вмешательства мастера:

  1. Для выяснения пригодности термостата, его требуется снять с бойлера и установить в режим, на котором измеряется сопротивление.
  2. Задается максимальный уровень температуры и измеряется сопротивление на контактах ввода и вывода изделия. Если нет реакции прибора, то терморегулятор не исправный.
  3. Если был отклик, то ручка на регуляторе переводится на минимальный уровень и снова проверяется сопротивление.
  4. Далее нужно взять зажигалку, и нагреть ею трубку в термостате.

Через несколько минут должно произойти автоматическое срабатывание реле, которое размыкает цепь. В таком случае должно быть устремлено значение сопротивления вверх. Если этого не было, то терморегулятор сломан и требуется его замена.

Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.

Рис. 1 ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».

Рис. 2 При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.

РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.

Рис. 3 Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1 elektronchic.ru

ТЭНы для отопления

В системах отопления трубчатые электронагреватели могут использоваться в твердотопливных котлах, инфракрасных обогревателях, в радиаторах отопления.

Современные твердотопливные котлы не работают исключительно на твердом топливе. Один из наиболее распространенных видов – это котел на твердом топливе в комплекте с ТЭНом, в котором есть ограничитель температуры и термостат. ТЭН поддерживает невысокую температуру теплоносителя, например, в ночное время, и, запустив котел, легче поднять ее до комфортного состояния. Также поддерживая систему в определенном температурном режиме, он не позволяет ей замерзнуть при полном затухании твердого топлива.

Использование ТЭНов для обогрева дома имеет свои положительные и отрицательные стороны. Главный недостаток – это стоимость электроэнергии, самого дорогого источника тепла. Кроме того, если выходит из строя спираль, электротен приходится менять, ремонту он не подлежит.

К положительным моментам можно отнести:

  • автономная установка отопительной системы, если нет доступа к газу или твердому топливу;
  • автоматизация процесса отопления при установке нагревательных элементов с терморегулятором;
  • экологичность отопительной системы, так как нет попадающих в окружающую среду вредных продуктов горения и топлива, которое нужно хранить;
  • компактность и возможность выбора подходящей по условиям эксплуатации модели;
  • небольшие расходы на монтаж и его простота.

Основные принципы работы

Вне зависимости от конструкции и исполнения, все термостаты функционируют по одной схеме. Для работы терморегулятор должен быть встроен в бак, а также соединен с ТЭНом. Весь процесс регулирования температуры можно разделить на 4 этапа:

  1. Тумблером устанавливается необходимый температурный диапазон теплоносителя.
  2. Терморегулятор для ТЭНа с запрограммированным режимом измеряет степень нагрева воды и отдает команду на включение прибора.
  3. При достижении температурой воды установленного верхнего предела нагрева термостат размыкает электрическую цепь и отключает ТЭН.
  4. После остывания воды весь процесс повторяется.

Стоит отметить, что вне зависимости от того, какой диапазон температур вы установили, термостат отключит нагревательный элемент, если вода начнет кипеть. Это необходимо для предотвращения поломки отопительного оборудования.

Регулятор температуры для тэна, термостат

Вывод

Самое главное, что я выяснил после почти полугодовалой эксплуатации, это то, что данный термостат действительно выравнивает перепады температуры. Мыть ребенка стало делом намного более комфортным, без страха обжечь или охладить внезапно. Да и самому мыться стало намного комфортнее. Не скажу что перепады пропали совсем и вода только одной температуры, но гистерезис этих биений стал намного меньше. Замерить это в бытовой обстановке особого способа не вижу. Теперь абсолютно нет ухода температуры в состояние «ай блин жжется» и в состояние «ааа, аж зубы стынут». Также модель снабжена обратными клапанами что не позволяет одной воде передавливать в контур другой Однозначно полезная покупка с Али. К покупке рекомендую. Кстати там у магазина есть постоянный купон 2$/15$

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Регулятор температуры для тэна, термостат
9 вариантов расписок на все случаи + акт выполненных работ
