Как рассчитать мощность насоса

Определение переменных

На производительность центробежного насоса влияют следующие составляющие:

  • напор воды;
  • необходимая потребляемая мощность;
  • размер рабочего колеса;
  • максимальная высота всасывания жидкости.

Итак, рассмотрим более детально каждый из показателей, а также приведем формулы расчета для каждого из них.

Расчет производительности центробежного насосного агрегата проводится согласно следующей формуле:

W = l1*(п*d1 – b*n)*c1 = l2*(п*d2 – b*n)*c2

Возможно, Вас заинтересует статья о классификации центробежных насосов.

Статью о центробежных самовсасывающих насосах читайте здесь.

Создаваемый центробежным насосом напор воды рассчитывается по формуле:

N = (h2 – h1)/(p * g) + Ng + sp

Расчет необходимой потребляемой мощности производится по следующей формуле:

M = p*g*s*N

Максимальная высота всасывания жидкости рассчитывается по формуле:

Nv = (h1 – h2)/(p * g) – sp – q2/(2*g) – k*N

Возможно, Вас также заинтересует статья о способах ремонта центробежных насосов своими руками.

Интересную статью о многоступенчатых центробежных насосах для воды читайте здесь.

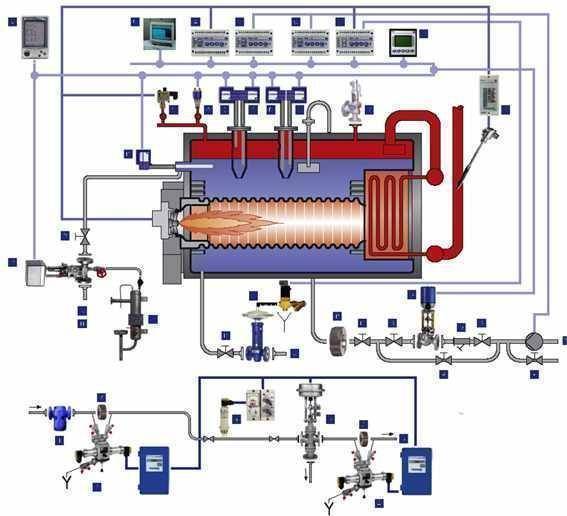

Автоматика и схема котельной установки

Автоматика дает возможность воспользоваться набором программ, управляющих тепловыми потоками. Зависит это и от режима дня, от погоды. В том числе, нужно это и для обогревания дополнительных помещений: игровой комнаты, бассейна.

Как рассчитать мощность насоса

Есть какие-то популярные пользовательские функции, которые адаптируют работу оборудования с оглядкой на образ жизни хозяев дома. Это и обычная система снабжения горячей водой, и комплекс каких-то индивидуальных опций, которые удобны именно этим жильцам, экономичны. Точно так же можно разработать схему автоматизации котельной, выбрав один из популярных режимов.

Для чего необходимы расчеты насоса системы отопления

Большинство современных систем автономного обогрева, использующихся для поддержания определенной температуры в жилых помещениях, укомплектованы насосами центробежного типа, которые обеспечивают бесперебойную циркуляцию жидкости в отопительном контуре.

За счет увеличения давления в системе можно снизить температуру воды на выходе отопительного котла, сократив тем самым суточный расход потребляемого им газа.

Правильный выбор модели циркуляционного насоса, позволяет на порядок повысить уровень эффективности работы оборудования в отопительный сезон и обеспечить комфортную температуру в помещениях любой площади.

Как рассчитать мощность насоса

Выбираем скважинный насос по параметрам

Чтобы агрегат закрыл все потребности по воде, а вам не пришлось переплачивать, обращайте внимание на характеристики:

  • Диаметр насоса подбирается под размер скважины. Точнее – под диаметр обсадных труб, которые удерживают внутреннюю поверхность от осыпания. Есть несколько стандартных размеров: для скважин «на песок» — 125 и 170 мм, для артезианских – 90, 110, 125, 159, 170 мм. Насос не должен касаться стенок трубы, иначе он будет перегреваться и быстрее выйдет из строя. К примеру, для скважины диаметром 110 мм подбирайте насос шириной не больше 100 мм.
  • Высота подъёма – избыточное давление, которое может создать насос. Рассчитывается по принципу 1 бар = 10 метров вверх. Вычисляется от водной поверхности. К результату прибавляется 2-3 бара, чтобы в системе водоснабжения было давление. К примеру, если зеркало воды в скважине находится на уровне 20 м, а кран на втором этаже на уровне 5 м, выбирайте насос с давлением 5 бар (25 м = 2,5 бар, плюс 2,5 бар, чтобы в системе был хороший напор).
  • Производительность рассчитывается по количеству точек водоразбора. Учитывайте, что она должна быть немного ниже дебита (наполняемости) скважины, чтобы насос не работал всухую. Обычно, дебет указывается в техпаспорте скважины. Если у вас его нет, ниже расскажем, как рассчитать его самостоятельно.
Санитарные приборы Часовой расход воды,л/с Мин. диаметр,мм Рабочее давление,бар(мм вод.столба) Расход стоков от прибора,л/с
общий хол.воды гор.воды подводки отвода
Умывальник, рукомойник с водоразборным краном 30 30 10 32 0,2(2) 0,15
То же со смесителем 60 40 40 10 32 0,2(2) 0,15
Мойка со смесителем 80 60 60 10 40 0,2(2) 0,6
Ванна со смесителем, в том числе общим для ванны и умывальника 300 200 200 10 40 0,3(3) 1,1
Ванна со смесителем и водогрейной колонкой 300 200 15 40 0,3(3) 1,1
Душевая кабина с мелким поддоном и смесителем 100 60 60 10 40 0,3(3) 0,2
Душевая кабина с глубоким поддоном и смесителем 115 80 80 10 40 0,3(3) 0,6
Гигиенический душ(биде) со смесителем и аэратором 75 54 54 10 32 0,5(5) 0,15
Унитаз со смысным бачком 83 83 8 85 0,2(2) 1,6
Унитаз со смысным краном 81 81 20 85 0,4(4) 1,4
Поливочный кран 1080 1080 720 15 0,2(2) 0,3

Для того чтобы напора хватало во всех точках водоразбора, нужен гидравлический расчет. С помощью таблицы можно сложить средний расход потребителей – моек, душевых кабин, туалетов и т.д.

Другие варианты расчетов насосов

Вышеприведенный способ расчетов является одним из вариантов вычисления необходимых параметров. Ряд производителей используют иную методику. Также можно доверить расчет циркуляционного насоса квалифицированному специалисту. Зная подробности конструкции конкретной системы и условия ее работы, он профессионально сделает все вычисления.

Обычно определяют максимальную нагрузку для работы системы теплоснабжения. В действительности она будет ниже, поэтому разумно будет приобрести устройство, параметры которого немного ниже расчетных данных. Расчет мощности циркуляционного насоса отопления отражает оптимальный результат. Приобретать более мощный прибор не целесообразно и работа системы не улучшится, а расходы возрастут.

После получения результатов расчетов необходимо обратить внимание на напорно-расходные данные о моделях насосов с учетом скоростей его работы. Характеристики можно отразить на графике с двумя координатами – напором и производительностью, а затем определить точку пересечения этих величин

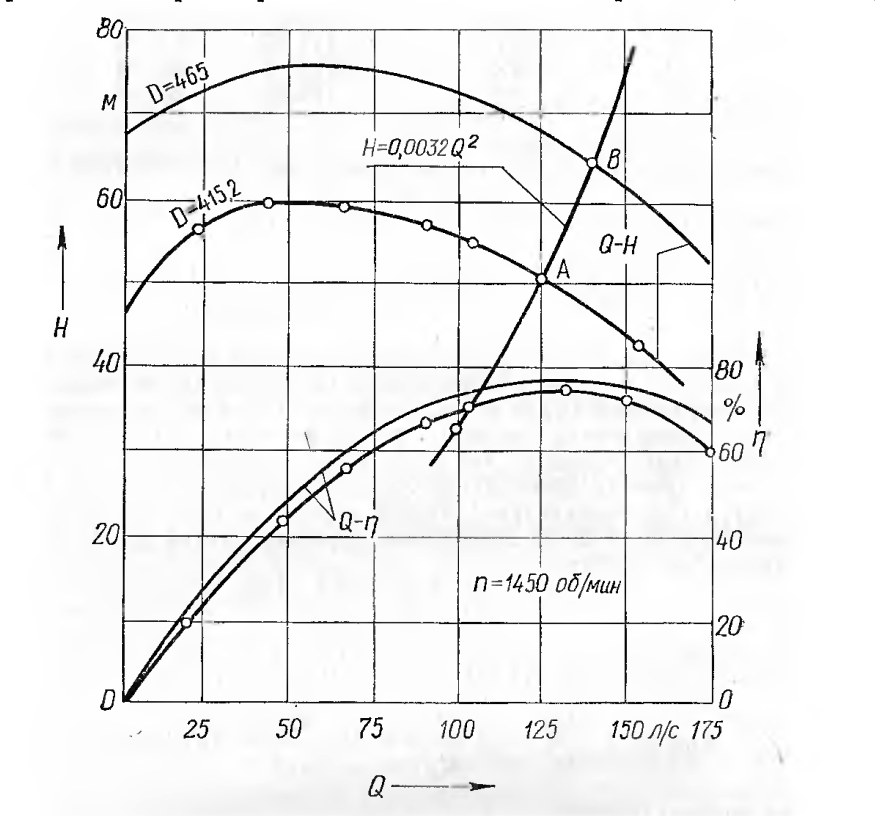

Исходя из графического изображения, подбирают нужную модель насоса для отопления для конкретного дома. Точка А на рисунке соответствует требуемым параметрам по результатам вычислений, а точка В обозначает реальные характеристики определенной модели устройства, указанные производителем. Циркуляционный насос тем больше подходит для условий эксплуатации в конкретной отопительной системе, чем меньше расстояние между этими двумя точками.

Скважина

Для каждой модели насоса устанавливаются допустимые значения посторонних включений в воде (песка и пр.). Несоблюдение требований приводит к быстрому износу прибора и снятию его с гарантии.  Поэтому прежде чем подбирать или покупать скважинный насос, необходимо прокачать скважину и сделать анализ воды.

Скважина – круглая глубокая яма малого диаметр с трубой внутри, образующей стенки. На определенной высоте стенки трубы имеют отверстия, так называемый фильтр. В скважине столбом стоит вода.

Перед выбором насоса узнайте:

• Статический уровень воды • Динамический уровень воды • Дебит скважины

Эти характеристики играют ключевую роль при выборе скважинного насоса. Следует определить, на какой глубине находится зеркало воды, или тот самый статический уровень. Он называется так потому что вода в момент замера находится в спокойном положении.

В момент включения насоса статический уровень будет уменьшаться до динамического: ниже динамического уровня вода опуститься не может. Разница между статистическим и динамическим объемами скважины называется дебитом.

Важно: насос не должен выкачивать больше, чем может дать скважина. Так, мощность насоса в 3 м3/час категорически не подойдет для скважины с дебитом 1,5 м3

В идеале насос должен быть немного слабее дебита скважины, примерно на 20-30%.

Выясните, на какой глубине находится фильтр скважины. Насос должен занимать положение на 1 м ниже динамического уровня воды и на 1 метр выше фильтра скважины. Эти данные обычно указаны в паспорте скважины.

Итак

• Статический уровень – глубина зеркала воды в состоянии покоя; • Динамический уровень – минимальная глубина зеркала воды; • Дебит – объём воды (измеряется в литрах в минуту или кубометрах в час)

Популярные статьи  Копаем фундамент своими руками

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

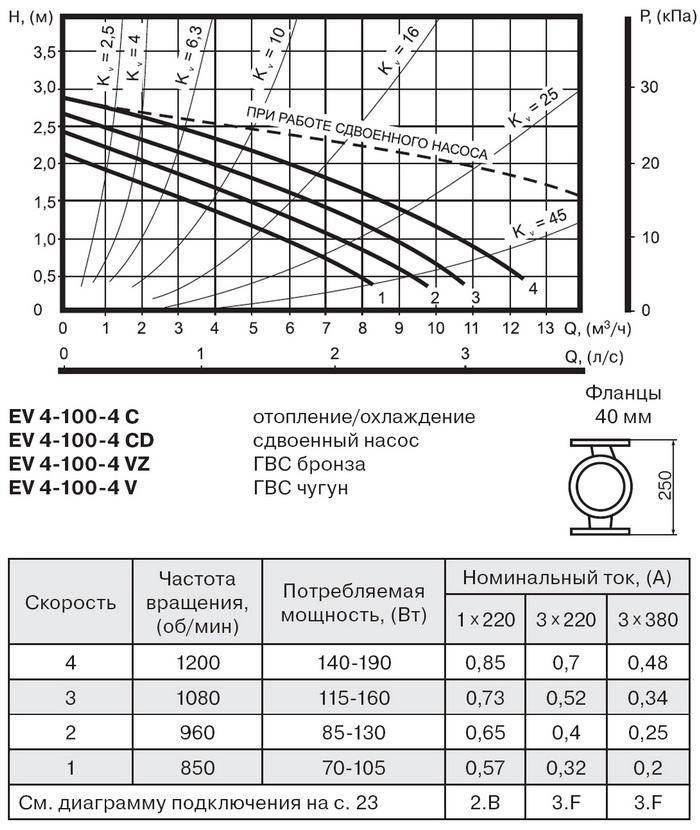

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Нюансы расчета монтажа схемы системы отопления с принудительной циркуляцией

От грамотной установки отопительного контура зависит, насколько долго и безаварийно будет работать отопление в доме. Поскольку жидкость в системе закрытого типа не контактирует с окружающей средой, она не может испариться. Нагреваясь, теплоноситель расширяется, повышая тем самым давление внутри системы. Поскольку замкнутая система отопления с принудительной циркуляцией не подразумевает возможности выхода воды за пределы контура, нужен расширительный бачок, который примет излишний объем на себя.

Бачок присоединяют к трубопроводу обратки, так же, как и циркуляционный насос, т.к. именно на этом участке нагрев теплоносителя минимальный. Поскольку горячая жидкость сокращает срок службы насоса, лучше устанавливать его в месте, где температура воды минимальна.

За счет того, что трубы в системе с насосом имеют меньший диаметр сечения, объем теплоносителя, циркулирующего по ним, меньше объема жидкости, необходимой для отопления аналогичного дома без участия насоса. Этот фактор положительно влияет на условия эксплуатации расширительного бака, в системе с насосом бак дольше не выходит из строя. Система отопления с принудительной циркуляцией  не доставляет столько неудобств как естественная циркуляция.

Также, современные модели нагревательных котлов часто имеют механизмы регуляции температуры воды в зависимости от времени суток, которые работают автоматически. Этот нюанс позволяет сделать работу контура более экономичной.

Современный котел отопления имеет большие возможности и различные регулировки, это облегчает его эксплуатацию

В целях увеличения поверхности нагрева в контур может быть установлена ребристая труба для отопления. Всем известные батареи отопления из чугуна являются разновидностью ребристых труб. Такие конструкции за счет увеличения поверхности нагревателя обеспечивают более равномерный и качественный прогрев помещения. Ребристые трубы лучше устанавливать в нежилых помещениях, т.к. из-за сложной формы они легко накапливают пыль.

В отличие от самотечного контура, где нет циркуляции в системе отопления, конструкция с насосом требует тщательного подхода. Одна из первостепенных задач, которую нужно разрешить при проектировании, будет ли это однотрубная система отопления с принудительной циркуляцией или двухтрубная. Первый вариант экономичнее и проще в установке, но двухтрубная система отопления с принудительной циркуляцией более производительна.

Схема отопления трехэтажного дома с самотечной циркуляцией легко переоборудуется в контур с принудительной циркуляцией воды. Для этого присоединяют к ней водяной насос и расширительный бачок. Таким образом, модернизируют схему отопления и поддерживают комфортную температуру в жилище независимо от погоды за окном. Выбор циркуляционного насоса

Когда покупают циркуляционный насос, учитывают его надежность, количество потребляемой электроэнергии и понятный принцип работы. Принудительное отопление зависит от мощности агрегата и напора, который он способен создавать. При оценке этих характеристик отталкиваются от размеров помещения, для обогрева которого приобретается насос. Так, для частного дома площадью в 250 кв.м. потребуется насос с напором в 0,4 атмосферы и мощностью 3,5 куб. м/час. Если дом просторный и его квадратура превышает 500 кв. м, то требуемая мощность насоса – 11 куб. м/час, а напор – 0,8 атмосфер. При покупке насоса для конкретного помещения целесообразно провести индивидуальный расчет, который учтет индивидуальные особенности: протяженность контура, количество батарей отопления, диаметр трубопровода, материал труб, вид топлива.

ПОСМОТРЕТЬ ВИДЕО

Отопление с принудительной циркуляцией снижает теплоотдачу, когда внутри трубопровода образуются воздушные пробки. Движение теплоносителя по контуру затрудняется. Воздушные заторы возникают вблизи радиаторов, на вертикальных участках контура. Чтобы избежать этой проблемы, на каждый радиатор устанавливают кран Маевского, автоматические воздухоотводчики. Это эффективный способ исключить нарушения в работе системы, связанные с попаданием воздуха в трубы. Cистема отопления с принудительной циркуляцией  всегда на высоте.

Какой гидроаккумулятор необходим

Таблица подбора гидроаккумулятора.

Для правильного выбора насоса необходимо внимание уделить и тому, какой именно гидроаккумулятор будет использоваться. Назначение его состоит в том, чтобы накапливать определенный объем воды для предотвращения частого включения самого насоса. При достижении определенного объема воды насос выключается, пока вода не будет израсходована

Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется

При достижении определенного объема воды насос выключается, пока вода не будет израсходована. Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется.

Популярные статьи  Открытая система отопления с циркуляционным насосом

Обычно это 20 пусков, которые при отсутствии гидроаккумулятора будут осуществляться при каждом открытии крана. А вот при наличии бака такие включения будут редкими, что продлит срок службы всего оборудования.

  • Qmax – это максимальное значение расхода воды;
  • Pset – давление при включении насоса;
  • ΔР – это разница, которая наблюдается при включении и выключении насоса;
  • Nmax – допустимое за час число включений и выключений, обычно оно указывается производителем для каждой модели отдельно;
  • K = 0,9.

При выборе насоса необходимо учитывать, что давление в нем воздушной массы составляет всегда 0,8-0,9 бар.

12 Испытание поршневого насоса

Испытание насоса
производится с целью определения затрат
мощности в отдельных частях насоса.

При испытании
снимаются индикаторная диаграмма,
показания мановакуумметра на всасывании
и манометра на нагнетании, расходомера
и по электроприборам фиксируется
мощность, потребляемая двигателем.

Наибольший интерес
представляет индикаторная диаграмма,
по которой можно выявить неисправности,
возникающие в гидравлической части
насоса.

Для слияния диаграмм
можно воспользоваться механическим
индикатором давления.

Как рассчитать мощность насоса

Рисунок
5.26

На рисунке 5.26
представлена принципиальная схема
механического индикатора, установленного
на цилиндре насоса. Индикатор состоит
из барабана 1, на который надевается
бумага, и гидроцилиндра 2, присоединяемого
к цилиндру насоса 4 через кран 3. При
открытии крана давление из полости
цилиндра насоса передается в гидроцилиндр
индикатора, вызывая перемещение поршня
последнего. Поршень индикатора на своем
штоке имеет тарированную на определенное
давление пружину 5 с рычагом, на конце
которой крепится карандаш 6. Барабан
тягой 7 соединен с одной из деталей
насоса, движущейся возвратно-поступательно
(шток 8), что приводит к возвратно-поступательному
движению барабана, соответствующему
ходу поршня.

На
бумаге барабана прочерчиваются линии,
равные или пропорциональные длине хода
поршня при атмосферном давлении Р
при открытом ранее З΄ и закрытом кране
З и линии давления за два хода поршня
РВ
и РН
при открытом кране З и закрытом кране
З΄. Полученная таким путем индикаторная

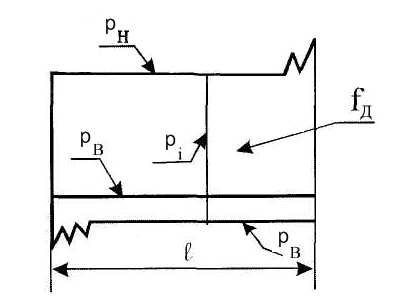

диаграмма имеет вид (рисунок 5.27),
где рв, рн, рi
— давления всасывания, нагнетания и
индикаторное; fD
— площадь диаграммы;l
длина диаграммы, равная или пропорциональная
длине хода поршня S.

Как рассчитать мощность насоса

Рисунок
5.27

Чтобы
определить среднеиндикаторное давление
по диаграмме, надо знать постоянную
пружины индикатора — масштаб диаграммы
пo
высоте т (мм=1кгс/см2).

Как рассчитать мощность насоса.

На индикаторной
диаграмме, полученной при испытании
насоса в начале всасывания и нагнетания,
фиксируется и т.п. неоднократные колебания
клапанов, что вызывается изменением их
гидравлического сопротивления при
подъеме с седла и последующим свободным
движением; при значительных давлениях
линии подъема и падения давления не
строго вертикальны из-за сжимаемости
жидкости и выделения из нее пузырьков
газа.

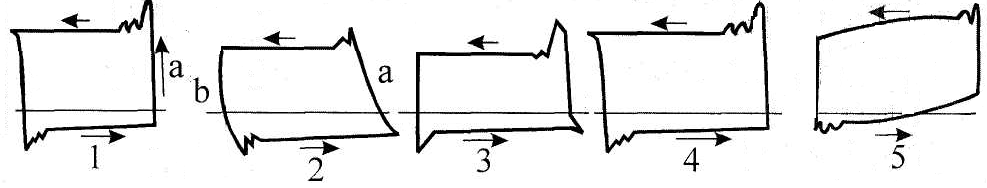

По виду индикаторной
диаграммы можно установить различные
неисправности в работе насоса. На рисунке
5.28 показаны диаграммы при работе насоса
с различными неисправностями: 1 — насос
вместе с жидкостью всасывает воздух,
который сжимает по линии “a”
в начале процесса нагнетания; 2 — в
цилиндре имеется воздушный мешок,
который сжимается по линии- “a”
в начале процесса нагнетания и расширяется
по линии “в” в начале процесса всасывания;
3 – пропускает всасывающий клапан; 4 –
пропускает нагнетательный клапан; 5 –
недостаточный (отсутствует) объем
воздушной подушки пневмокомпенсаторов.

Как рассчитать мощность насоса

Рисунок 5.28

Расчеты производительности насосов

Перед покупкой насоса обязательно оценивают технические параметры оборудования. Особое значение имеет его мощность и производительность. Они влияют на срок эксплуатации, эффективность перекачивания воды из скважины. Не должно быть технических ограничений для беспрерывной транспортировки в системе водоснабжения.

Если вы пренебрежете расчетами мощности, слабые агрегаты не смогут работать без сбоев из-за постоянной нагрузки на механизм. Чрезмерная нагрузка на двигатель обернется поломками. Аналогично и со слишком мощными насосами, которые будут потреблять большое количество электроэнергии. За счет холостой работы двигателя есть риски перегрева устройства. Также из-за увеличенных нагрузок быстрее изнашиваются детали насоса.

Работа насоса должна соответствовать объемам перекачиваемой воды. Мощность устройства должна быть оптимальной, поскольку чрезмерная нагрузка на двигатель оборачивается перегревом, недостающая мощность не справляется с выкачиванием воды.

Для получения показателей производительности измеряют дебит скважины (о нем речь шла выше в статье). Напор оборудования рассчитывается от точки установки насоса до уровня воды. К полученному значению прибавляют еще высоту точки забора воды и давление. Полученный результат еще множат на 1,15 (коэффициент сопротивления воды в метрах).

Расчет производительности на конкретном примере

Чтобы понимать схему математического просчета, проще всего разобрать формулу на конкретном примере. Для этого установим выдуманные значения и по ним установим, какой производительности насос понадобится в данном случае.

Для формулы возьмем следующие показатели:

  • глубина погружения насоса – 50 метров;
  • вся глубина скважины – 70 метров;
  • расстояние источника воды от емкости для перекачивания – примерно 30 метров;
  • предельная точка водозабора – 7 метров;
  • давление – 2,5 атмосфер.

Подставляем указанные значения в формулу:

(50+70+30+7+2,5) х 1,15 = примерно 160 метров. Этой производительности будет достаточно для бесперебойного перекачивания воды из скважины к частному дому.

Основные параметры насосов для систем отопления

В системах отопления используются насосы циркуляционного типа, которые осуществляют подачу жидкости за счет центробежной силы вращения лопастей, установленных внутри корпуса. Основными параметрами таких насосов являются:

  • Производительность. Показывает, какой объем жидкости насос может пропустить через себя за час работы. Измеряется в м3/ч и зависит от гидравлического сопротивления магистрали;
  • Напор. Это как раз и есть то самое гидравлическое сопротивление. Данная характеристика определяет максимальную высоту, на которую насос может поднять столб воды;
  • Присоединительные размеры. Подбор необходимо производить с учетом диаметра подключаемых труб отопления (чаще всего 25 или 32 мм) и длины корпуса (насос должен уместиться в отведенное для него место);
  • Максимальная температура. Главная задача циркуляционного насоса – перекачивать нагретый теплоноситель. Поэтому лучше лишний раз проверить этот параметр и выбрать устройство, по которому может проходить жидкость с температурой до 110 °C;
  • Производитель. Как и во многих других случаях, лучше покупать изделия проверенных поставщиков. На рынке насосного оборудования это такие компании, как Grundfos, Vortex, Джилекс, Wilo и другие.

Расчет насоса в основном производят по первым двум значениям. Обычно они указываются в инструкции на устройство в виде графика, который называется расходно-напорной характеристикой.

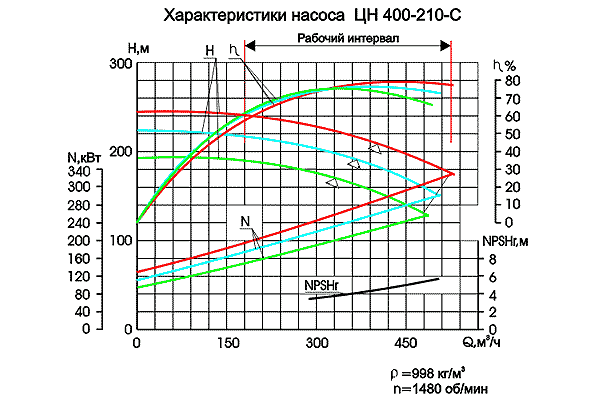

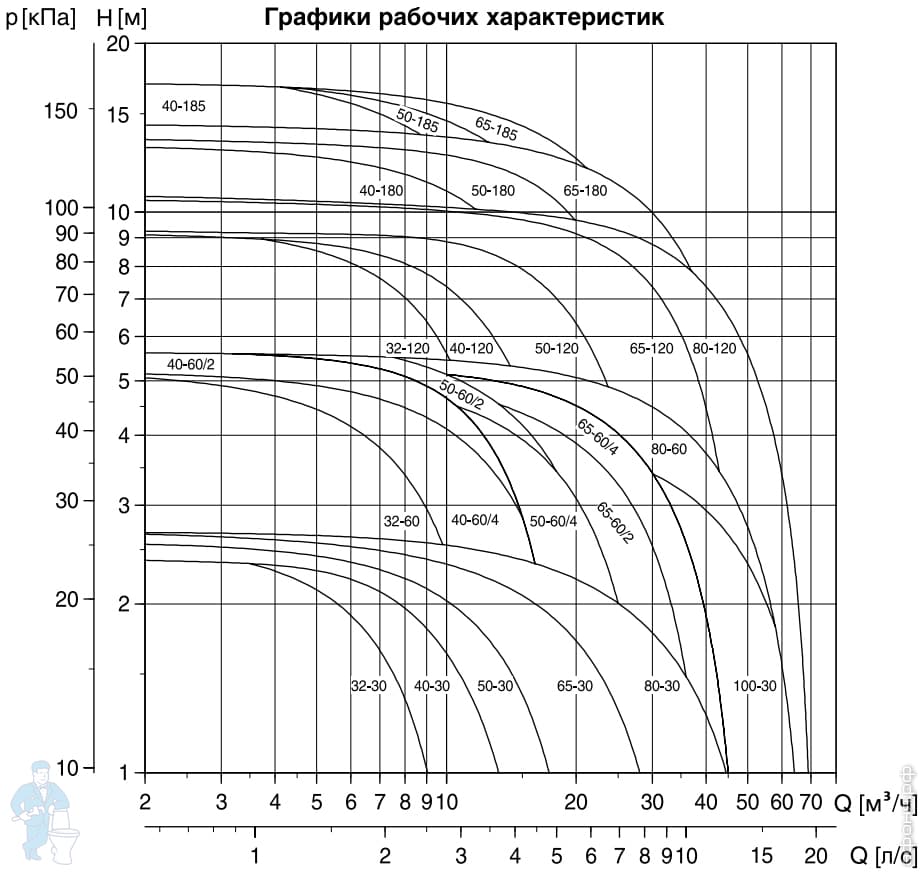

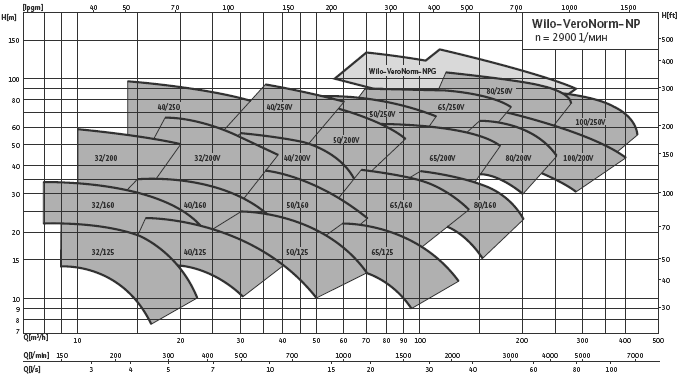

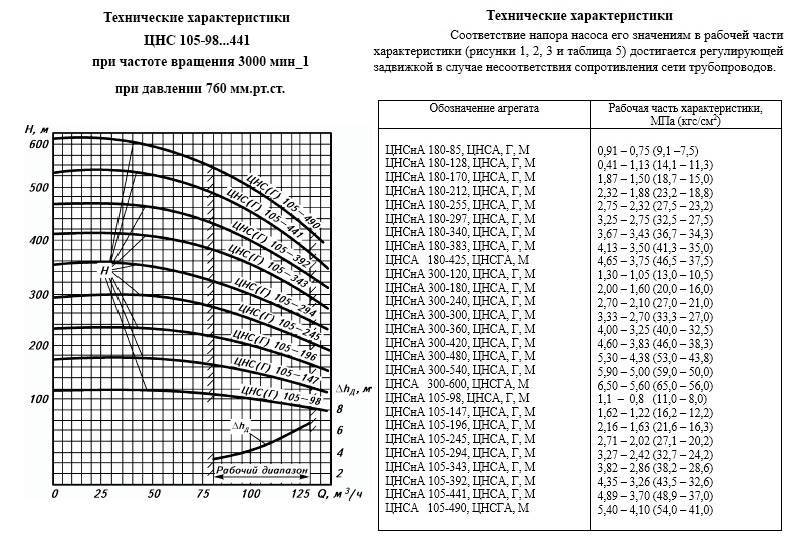

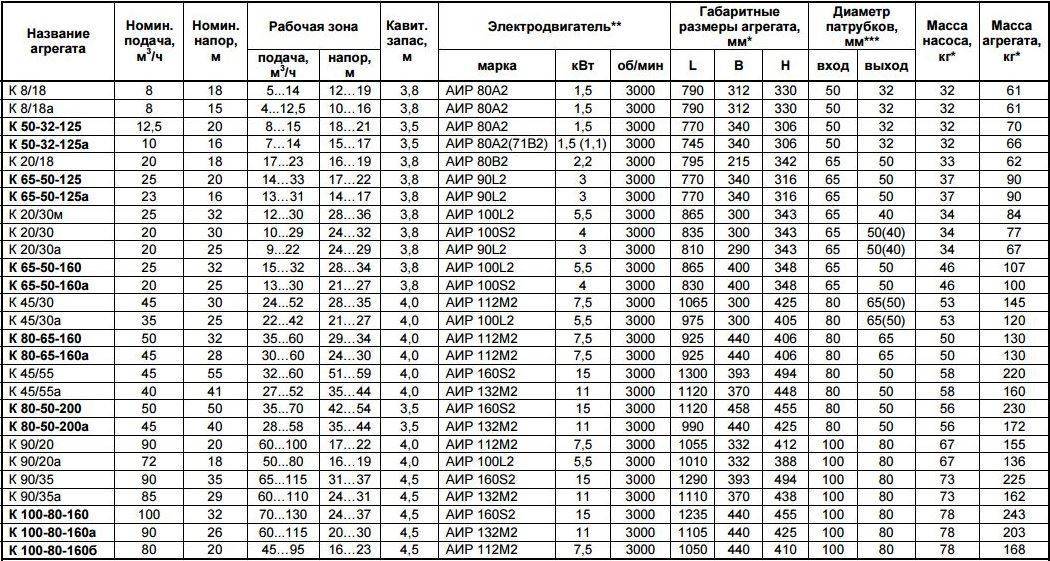

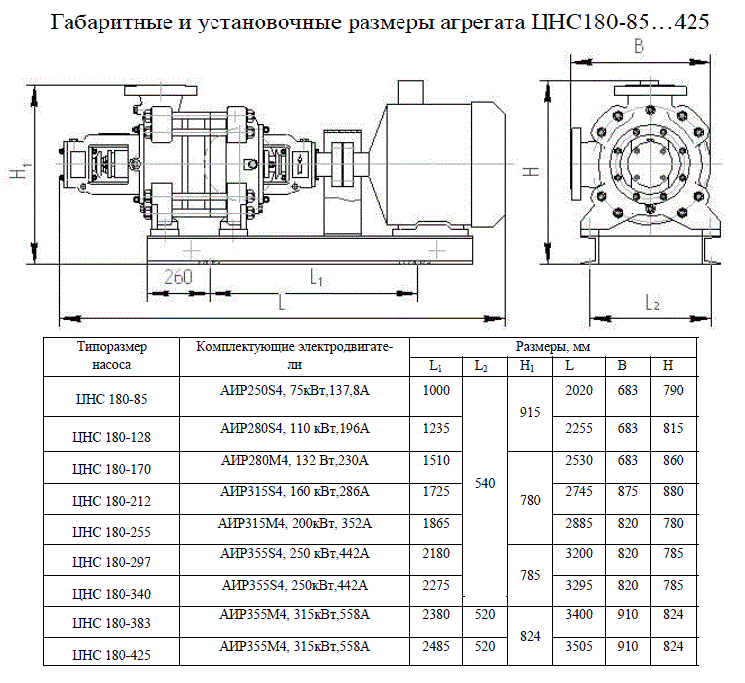

Как рассчитать мощность насосаПодбор насоса в зависимости от напора и производительности

Если у насоса есть несколько рабочих скоростей, то такие характеристики должны приводиться для каждой из них.

Принцип функционирования

Для того, чтобы правильно выполнить расчет агрегата этого вида, прежде всего, необходимо знать по какому принципу работает это устройство.

Принцип функционирования центробежного насоса заключается в следующих важных моментах:

  • вода через всасывающий патрубок поступает к центру рабочего колеса;
  • крыльчатка, размещенная на рабочем колесе, которое установлено на основном валу приводится в движение с помощью электродвигателя;
  • под воздействием центробежной силы вода от крыльчатки прижимается к внутренним стенкам, при этом создается дополнительное давление;
  • под создавшимся давлением вода выходит через нагнетательный патрубок.

Примите к сведению: для того, чтобы увеличить напор выходящей жидкости, необходимо увеличить диаметр крыльчатки или повысить обороты двигателя.

Блочные насосные станции от производителя

Как рассчитать параметры насоса?

Существует два типа приборов:

  • с сухим ротором;
  • с мокрым.

Выбрать между ними не сложно. Если это обычное отопление, а не крупная котельная, лучше взять мокрый тип.

Однако есть ещё параметр производительности (его называют расходом).

Эту цифру можно посмотреть в сопроводительной документации и подобрать для определённой системы отопления.

Другой важный момент – напор помпы.

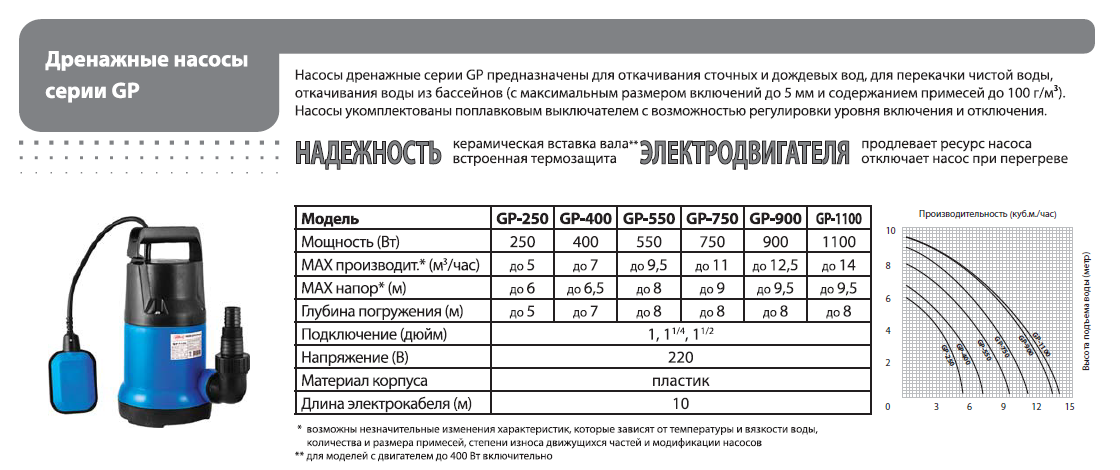

Чтобы понять разницу между производительностью и напором, можно проиллюстрировать это на примере бытовых насосов. Прибор с высокой производительностью и маленьким напором – это агрегат, который за считанные минуты осушит затопленный подвал (вода забирается с небольшой глубины).

А большой напор при маленькой производительности – это погружной насос для скважины. Он может поднять воду и перекачать её на большие расстояния, но воды этой будет немного.

Системы отопления с естественной циркуляцией имеют много минусов, поэтому сейчас они применяются редко. Закрытая система отопления с принудительной циркуляцией имеет ряд преимуществ перед самотечной.

Популярные статьи  Инсталляция для унитаза, выбор и отзывы потребителей

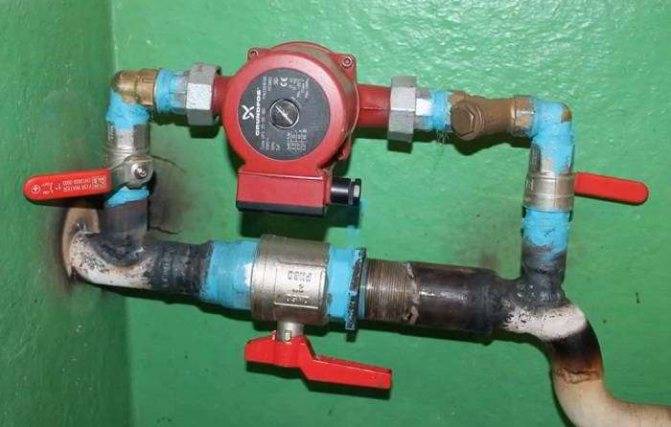

Порядок установки циркуляционного насоса в отопительную систему описан тут.

А в этой теме подробная информация о подключении циркуляционного насоса в систему отопления со схемой.

Расстояние от дома до скважины

На первый взгляд может показаться, что этот параметр является не таким уж и важным. Естественно, выяснить этот показатель из паспорта на скважину не удастся. Однако вам не обойтись без него, чтобы подобрать подходящую модель насоса. Опираясь на этот показатель, вы узнаете, с какой дополнительной нагрузкой придется справляться скважинному насосу Grundfos для подъема воды, скажем, в гидроаккумулятор, размещенный в доме.

Имейте в виду, что на каждые 10 метров по горизонтали будет приходиться 1 метр по вертикали, иными словами, это будет соответствовать 0,1 атмосферы, которые будут создаваться в размещенной в траншее трубе.

Давление в гидроаккумуляторе гидробака. Учитывая назначение скважинного насоса, чаще всего добываемая вода поступает именно в гидробак, а оттуда она идет в систему уже под давлением

Но перед этим насосу придется справиться с сопротивлением, которое поддерживается в системе гидробака Поэтому, чтобы подобрать эффективно работающий скважинный насос, вам необходимо принять во внимание и этот момент. Скажем, в гидробаке емкостью до 300 литров поддерживаемое давление обычно находится на уровне 3,5 атмосферы Что касается моделей, объем которых превышает 300 литров, то в них создается давление на уровне 5 атмосфер

Необходимый расчетный расход воды. Для определения этого показателя необходимо исходить из числа постоянно проживающих в доме людей, включая и тех, кто на время приедет и будет пользоваться системой водоснабжения

Другим параметром, на который необходимо обратить внимание, является число точек водоразбора. В среднем же, если рассматривать в качестве примера стандартный дачный дом, в нём на одного человека в час должно приходиться порядка 120-180 литров

Для расчета же необходимого показателя для скважинного насоса следует это значение перемножить на количество проживающих людей в доме

Важно помнить и о том, что здесь подразумевается среднее значение, а потому необходимо предусмотреть запас при подборе насосной установки. Может случиться так, что при использовании одновременно всех точек водоразбора норма расхода воды может превысить расходный показатель в 120-180 литров. Иными словами, чтобы подобные колебания не оставили какую-либо точку потребления без воды, желательно, чтобы на каждого проживающего приходилось около 300-400 литров в час

Иными словами, чтобы подобные колебания не оставили какую-либо точку потребления без воды, желательно, чтобы на каждого проживающего приходилось около 300-400 литров в час.

Определение напора

Когда будет рассчитана максимальная норма расхода с учетом характеристик скважины, потребуется определить необходимый максимальный напор. Упростить решение этой задачи можно, если воспользоваться следующей формулой:

Н = Ptapx10,2 + Hgeo + SHf ,

где Ptap – давление, которое должно поддерживаться в системе. Чаще всего оно соответствует показателю в 2-3 бара. Именно такой уровень поддерживается в обычный городской сети;

Hgeo — геодезический напор. Этот параметр рассчитывается как расстояние между динамическим уровнем и максимальной точкой водоразбора, в качестве единицы измерения используются метры водного столба;

SHf — общее число потерь напора по длине, возникающих в результате движения воды по трубопроводу, потерь, возникающих на конкретных участках системы – поворотах, тройниках, задвижках и пр.

Следует учесть, что за местные потери берется показатель в 15-20% от потерь по длине

Важным параметром, который должен быть принят во внимание, является наличие в системе фильтра. Он также может приводить к потере напора, и его можно рассматривать как источник местных потерь. При этом их величина может быть довольно большой

Разница по их количеству может быть связана с типом и размерами фильтра. Чтобы получить более точные сведения об этом показателе, следует заглянуть в паспорт на установленный фильтр

При этом их величина может быть довольно большой. Разница по их количеству может быть связана с типом и размерами фильтра. Чтобы получить более точные сведения об этом показателе, следует заглянуть в паспорт на установленный фильтр.

Вычисление производительности

Теперь, зная, что такое дебит скважины и имея замеры статического и динамического уровня, можно переходить к основным расчетам. Для этого есть два пути:

  1. Простой и неправильный.
  2. Чуть сложнее, но дающий реальные результаты.

Для расчета потребуется чистый лист бумаги, результаты предыдущих замеров и калькулятор.

Простой способ

Для определения дебита, делят объем выкачанной воды, на затраченное время. Формула выглядит таким образом – ДС=М/(Удин-Устат)*ВС, где:

  • ДС – дебит;
  • М – мощность откачки, измеряется в кубических метрах;
  • Удин – динамическое значение;
  • Устат – статическое значение;
  • ВС – общая высота водяного столба.

Например, есть обсадная труба с глубиной 40м:

  • М – 2,5 кубических метров в час;
  • Удин – значение составило 30 метров ;
  • Устат – значение равно 25 метрам;
  • ВС – общая высота столба, вычисляется как разница между полной глубиной и статическим уровнем, т.е. она равна 15м.

С одной стороны, все верно, а с другой, у такой формулы есть существенный недостаток. Она не учитывает погрешность, при повышении интенсивности забора воды. Фактически, делается предположение, дебит линейно связан с мощностью насоса.

Например, если увеличить мощность и начать откачивать 5 м3/час, то разница между статическим и динамическим уровнем, должна увеличиться в 2 раза и составить 10 м. Однако, это не так. Уменьшение объема воды будет происходить быстрее. Поэтому, для определения реальных показателей, считают удельный дебит скважины.

Подсчет реальной производительности

В этом случае делается два динамических замера при разной мощности откачки. Например, для второго замера использовалась мощность в 3,5 м3/час. При этом он снизился на 10 м.

Теперь нужно применить такую формулу – РД= (М2-М1)/(П2-П1). В ней:

  • РД – реальная производительность;
  • М2 – большая мощность откачки;
  • М1 – меньшая мощность;
  • П2 – значении, на которое упала вода после второй откачки;
  • П1 – то же самое для первой откачки.

(3,5-2,5)/(10-5) = 0,2м3/ч. Это значение дает понять, сколько производительности дает 1 м динамического уровня. Теперь, можно делать дальнейшие расчеты.

Для этого применяется такая формула – Д=(ВН-ВС)*УД, в ней:

  • Д – реальное значение производительности;
  • ВН – высота, на которой установлен насос, например 35 м;
  • ВС – уровень статический;
  • УД – значение производительности, полученное по предыдущей формуле.

Как рассчитать мощность насоса

Формула расчета дебита скважины

Знать, как рассчитать дебит скважины, нужно хотя бы для того, чтобы проконтролировать работу подрядчика – в паспорте могут написать все что угодно.

Таким образом, вычислить нужные показатели можно и самостоятельно. Этот процесс не такой уж длительный и сложный. Однако, проектировать водопровод и разводку потребителей, не зная дебета нельзя. Если это сделать – может получиться неприятный сюрприз, когда воды не хватит для обеспечения дома.

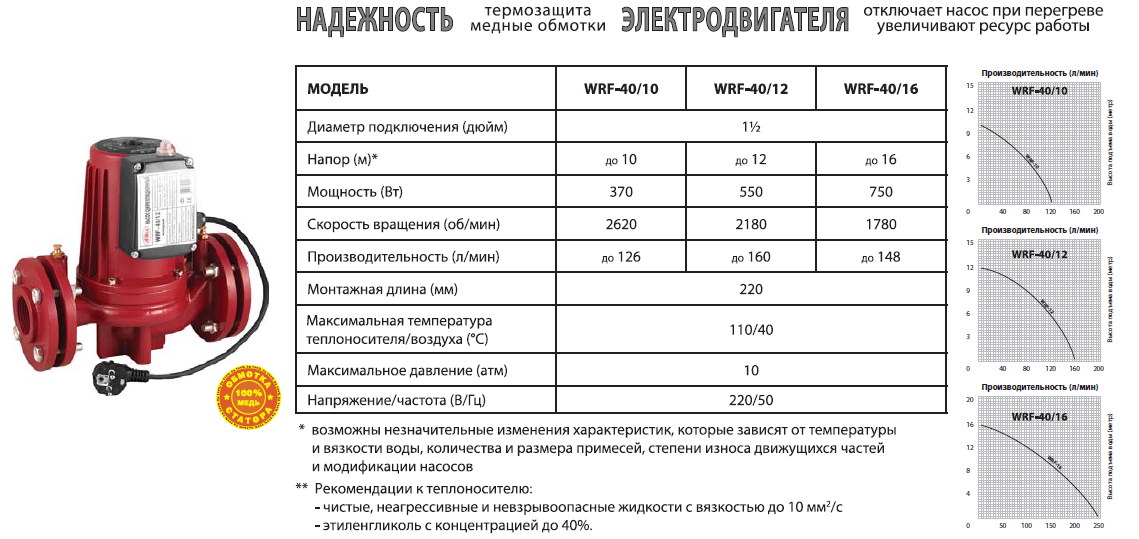

Как определить требуемый напор циркуляционного насоса

Напор центробежных насосов чаще всего выражают в метрах. Значение напора позволяет определить какое гидравлическое сопротивление он способен преодолеть. В замкнутой системе отопления напор не зависит от ее высоты, а обуславливается гидравлическими сопротивлениями. Для определения требуемого напора необходимо произвести гидравлический расчет системы. В частных домах при использовании стандартных трубопроводов, как правило, достаточно насоса, развивающего напор до 6 метров.

Не стоит опасаться того, что выбранный насос способен развить больший напор чем вам нужно, т.к развиваемый напор определяется сопротивлением системы, а не числом указанным в паспорте. Если максимального напора насоса не хватит, чтобы прокачать жидкость через всю систему, циркуляции жидкости не будет, поэтому следует выбирать насос с запасом по напору .

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
