Терморегулятор purmo MTW 30 для радиаторов

Основные критерии выбора термоголовки

На сегодня рынок теплотехники заполнен обширным ассортиментом термоголовок различной конструкции, изготовленными большей частью брендовыми фирмами. Чтобы потребителю не растеряться среди этого разнообразия моделей, специалисты рекомендуют руководствоваться следующими критериями выбора.

Смотрите это видео на YouTube

  1. К радиаторам отопления желательно подобрать термоголовки одного и того же производителя.
  2. При выборе прибора надо отдавать предпочтение тем моделям, которые потребуют минимум дополнительной фурнитуры и крепежных, соединительных элементов.
  3. Если небольшое помещение включает в себя одну или две жилые комнаты, то целесообразно установить в каждой из них ручные вентили с термоголовками.
  4. В одноэтажных строениях, целесообразно устанавливать механические терморегуляторы и головки терморегуляторов с выносными датчиками.
  5. В двух и трех этажных особняках, владельцы могут позволить беспроводные термостатические головки. Их обязательно монтируют в домах, подключённых к системе «Умный Дом».
  6. Продукция брендового производителя по сравнению с массовыми подделками, несмотря на высокую стоимость, не подведут в течение многих лет.
  7. Антивандальный кожух защитит от безалаберных попыток вмешаться в настройки устройства.
  8. Дизайн термоголовки не должен контрастировать на фоне радиатора и гармонично вписываться в интерьер комнаты.
  9. Чтобы не нарваться на подделку, нужно потребовать у продавца сертификат качества.

Рейтинг популярных производителей

Списки наиболее популярных изготовителей термоголовок помогают потребителю правильно ориентироваться в широком ассортименте терморегуляторов для радиаторов на рынке теплотехники. На основе анализа информации, публикуемой в интернете представлен следующий ряд фирм:

  • Valtec;
  • Danfoss;
  • Oventrop;
  • Thermo;
  • Honeywell;
  • Caleffi;
  • Salus.

Valtec

Компания производит надёжные отопительные приборы и терморегулирующие головки. Бренд имеет итальянское происхождение, хотя все производственные мощности размещены в Юго-Восточной Азии. Одна из моделей термостатических головок, представленная на рынке России, VT.1000.0.0 позволяет автоматически регулировать с высокой точностью расход теплоносителя в зависимости от заданной температуры в помещении.

Плюсы

Высокая точность настроек. Красивый дизайн. Долгий срок службы.

Минусы

Пока отрицательных отзывов не было.

Danfoss

Известная датская компания Danfoss более 60 лет занимается разработкой энергосберегающих технологий. Её продукция, а в частности термоголовки пользуются большой популярностью на российском рынке теплотехники. Программируемые электронные приборы часто включают в систему Умный Дом. Микроклиматом в доме позволяет управлять ПО, установленное на смартфон через WI-FI.

Плюсы

Высокая эффективность, надёжность, красивый дизайн.

Минусы

Высокая стоимость прибора.

Oventrop

Успех одного из лидеров по производству арматуры для инженерных сетей, в том числе терморегуляторов для радиаторов, компании  Oventrop был достигнут за счёт высокой квалификации инженерного состава и остальных её сотрудников. Наибольшей популярностью пользуются модели терморегуляторов линейки Uni. Приспособления оснащены жидкостным сильфоном, рассчитанные на предельную температуру в системе отопления – 120 С.

Плюсы

Простота в обращении. Красивый внешний вид. Точность настроек.

Минусы

Не со всеми типами радиаторов совместим. Высокая цена приспособления.

Thermo

Основанная более 20 лет назад шведская компания Thermo быстро заняла лидирующее место по производству теплотехники. Термоголовки этого производителя имеют широкое признание и лидируют в большинстве рейтингов. Следует отметить модель Royal Thermo RTE 50,30. Её ценят за широкий регулировочный диапазон – от 6 до 28 градусов тепла.

Плюсы

Красивый внешний вид. Простота в управлении. Вписывается в интерьер любого помещения

Минусы

Для корректной работы теплоноситель должен иметь температуру не больше 95 градусов.

Honeywel

Американская компания, специализирующая по производству электронных систем управления автоматики, известна в России, как производитель надёжных и эффективных приборов теплотехники. Термоголовки с электронным управлением отличаются точными настройками.

Популярные статьи  Не работает теплый пол возможные причины и устранение поломки

Плюсы

Красивый дизайн, простой монтаж и удобство в управлении.

Минусы

Пока такой информации нет.

Caleffi

Итальянская компания Caleffi занимается производством арматуры для инженерных сетей различного назначения. В России компания известна, как производитель высококачественны термоголовок. Одна из программируемых моделей Caleffi 210000 оснащена жидкокристаллическим дисплеем. Имеет большое количество настроек.

Плюсы

Точность настроек. Высокая эффективность и простота в обращении. Красивый дизайн.

Минусы

Отрицательных отзывов пока не поступало.

Salus

Английская компания Salus занимается изготовлением терморегулирующим оборудованием для систем отопления. Большая часть производства была в своё время перенесена в Германию и Гонконг. Особо следует отметить модель термоголовки Salus PH 60. Это электронный прибор с энергонезависимой памятью способен создавать температурный режим в помещении на неделю в диапазоне температур от 6 до 40 градусов тепла.

Плюсы

Прибор удобен в обращении, Красивый внешний вид. Удалённый доступ к настройками.

Минусы

Высокая цена.

Устройство термоголовки

Чтобы было понятней, на что способен прибор, и как лучше им пользоваться, надо рассмотреть из чего он состоит и по какому принципу он функционирует.

Головка терморегулятора представляет собой герметичный полый цилиндр, внутри которого находится сильфон – ёмкость с рабочим веществом. Сильфон через щели поворотного пластикового колпачка воспринимает изменения температуры воздуха в помещении.

Корпус головки соединён с клапаном специальной гайкой. На нижнем рисунке представлен в разрезе угловой кран с термоголовкой для радиатора. Как видно на схеме, термоголовка состоит из 10 элементов.

Особенности настройки электронной термоголовки Danfoss

регулировка клапана и терморегулятора тепловой батареи

Смотрите это видео на YouTube

По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:

  1. Р 0 – постоянная температура 21 С круглые сутки.
  1. Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 17 С.
  1. Р 2 – расширенная энергосберегающая программа, которая температуру до 17 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.
  1. В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.
  1. После выбора настроек их подтверждают нажатием нижней клавиши.

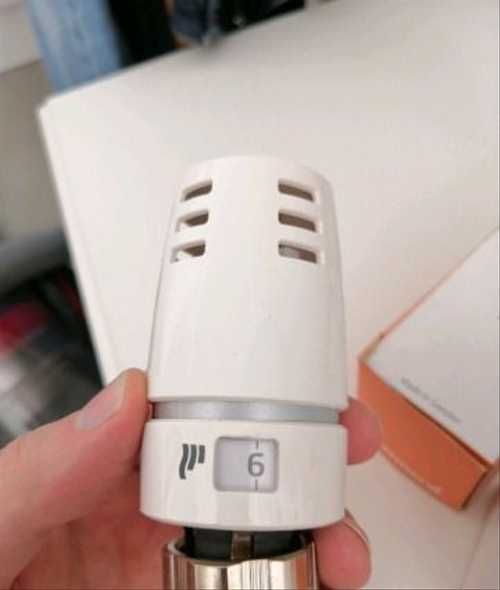

Термостатические головки Purmo

Современные отопительные приборы отличаются от устаревших аналогов возможностью регулировки температурного режима. Благодаря установке термостатической головки можно создать индивидуальную температуру в каждом отдельном помещении, при этом снизив затраты на отопление примерно на четверть. Термостаты Purmo, выпускаемые известной финской компанией, обеспечивают регулировку температуры полностью в автоматическом режиме. Они равномерно распределяют тепловой поток и создают максимально комфортный микроклимат без вмешательства пользователя. За счет встроенного датчика быстро реагируют на изменения окружающей температуры, перекрывая или открывая подачу теплоносителя в радиатор.

Принцип работы

Работа термоголовки для радиатора отопления состоит в следующем:

  • на поворотном кольце метками указаны 4 основные позиции регулятора. Совмещая определённую метку на шкале с меткой корпуса, задаётся режим работы прибора;
  • если воздух стал нагреваться больше установленной нормы, то через щели поворотного колпачка он начинает нагревать сильфон с рабочим веществом;
  • разогретое вещество начинает увеличиваться в объёме, чем приводит в движение шток;
  • шток, в свою очередь, через золотник начинает закрывать проходное отверстие, тем самым уменьшая поступление теплоносителя в батарею;
  • в результате воздух в помещении начнёт охлаждать, а соответственно охлаждаться будет сильфон с рабочей жидкостью;
  • происходит обратный процесс, и горячая вода будет подаваться в радиатор с нужной интенсивностью.

Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.

Термоголовка, как работает, эксперимент.

Смотрите это видео на YouTube

Термоголовки Пурмо

В каталоге нашей компании представлены следующие серии термостатов Пурмо:

Evosence – термостатическая головка Purmo Evosence предназначена для регулировки комфортного температурного режима в одно и двухтрубных отопительных системах. Устанавливается в финских радиаторах Пурмо и аналогичных моделях других производителей. Конструкция термостата оснащена шкалой с диапазоном температур от 0 до + 28˚С, а также возможностью установки максимального и минимального значения. Если помещение какое-то время не эксплуатируется, то срабатывает режим защиты от замерзания. Автоматическая термоголовка производится с подключением М30х1,5, поэтому совместима со всеми типами клапанов. Для изготовления производитель использовал термостойкий пластик, высококачественную латунь и сталь;

Популярные статьи  Установка одноклавишного выключателя

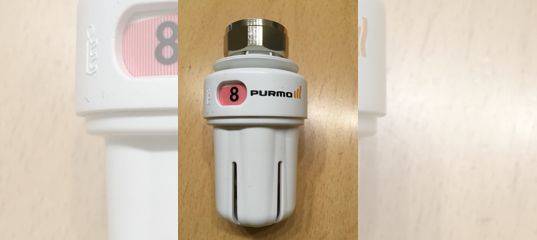

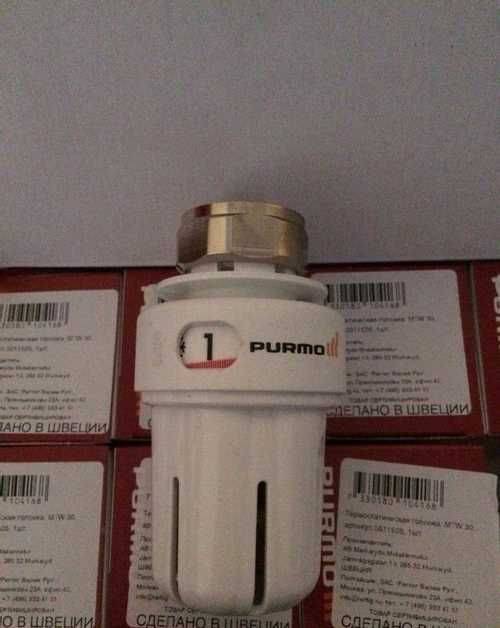

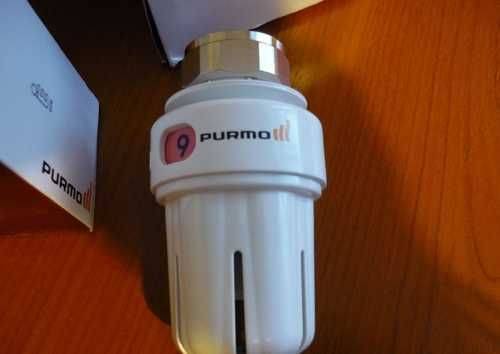

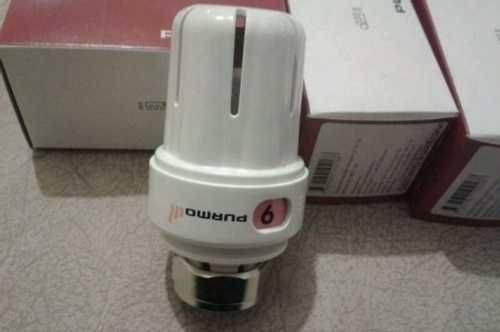

MTW 30 – автоматическая термоголовка Purmo MTW 30 используется для регулировки температуры в системах обогрева и охлаждения. С помощью окна на корпусе устройства температура выставляется на максимальное и минимальное значение в диапазоне от 0 до + 28˚С. Если установить шкалу на ноль, то термостатический клапан будет закрыт. Модель MTW 30 в окне индикации оснащена углублением на цифре «6», которое облегчает эксплуатацию устройства людям с плохим зрением;

DTW 30 – от предыдущих серий отличается необычным дизайном с мягкими округлыми линиями. Конструкторы компании снабдили термостатическую головку DTW 30 подключением М30х1,5, которое подходит ко всем клапанам, используемым в финских и других радиаторах.

Источник

Описание, назначение и область применения термостатических вкладок

Терморегуляторы (клапаны терморегулирующие), встраиваемые предназначены для применения в двухтрубных системах отопления. Они встраиваются в отопительные конвекторы и радиаторы, с целью индивидуального автоматического регулирования температурных условий в отапливаемых помещениях и экономии тепловой энергии путем изменения теплоотдачи конвекторов.

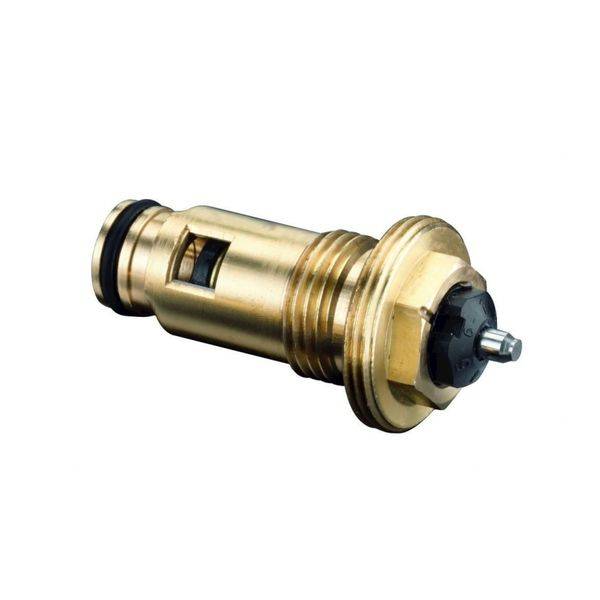

Термостатическая вкладка

Термостатические вкладки (клапаны терморегулирующие), встраиваемые 6030 00006 предназначены для применения в конвекторах и радиаторах, устанавливаемых в насосных двухтрубных системах водяного отопления. Клапан имеет устройство предварительной (монтажной) настройки ее пропускной способности с целью обеспечения расчетного распределения потока теплоносителя по системе отопления.

Типы термостатических вкладок

Для клапанов 603000006, 603000007, 603000089 возможно использование термоэлементов (термостатичечских головок) фирмы Schlosser следующих серий.

Термоголовки серии Brillant

6002 000016002 000026002 000036002 000046002 000056002 000066002 000076002 000086002 000096002 000106002 000116002 000126002 00013

Термоголовки серии Mini

6011 000336011 000536011 000306011 000316011 000346011 00026

Для клапанов 603000006, 603000007, 603000089 возможно использование термоэлементов (термостатические головки) других производителей с присоединительной резьбой М30х1,5 и позицией закрытия 11,5 мм

Общие требования к монтажу

Установка клапана терморегулятора в клапанные обоймы конвекторов или радиаторов должна, как правило, производиться на заводе – изготовителя отопительных приборов в соответствии с технологическим регламентом с учетом требований настоящего паспорта и инструкции, прилагаемой к каждой партии изделий. Термостатический элемент устанавливается на терморегулятор на строительной площадке после монтажа и гидравлического испытания системы отопления. Настройка системы отопления производится после установки термоэлемента на терморегулятор.

Настройки и расходные характеристики

Клапан терморегулирующий, встраиваемый 6030 00006 имеет устройство предварительной настройки пропускной способности для обеспечения расчетного распределения потока теплоносителя по всем отопительным приборам двухтрубной системы отопления. Предварительная настройка осуществляется согласно диаграмме потока с помощью плоского ключа номер 13. Предварительная настройка клапана может производиться в диапазоне от «1» до «8». Не допускается установка с интервалом менее 1.0Необходимо провернуть шкалу кольца настройки так, чтобы желаемое значение оказалось против установленной отметки.Цифра 8 соответствует нормальной установке (фабричные установки). В положении 8 клапан полностью открыт.

Диаграмма потока теплоносителя для вкладок 603000006

Настройка 1 2 3 4 5 6 7 8 kvs
Kv (Δt=2K) 0,04 0,06 0,09 0,12 0,17 0,33 0,38 0,41 0,92

Диаграмма потока теплоносителя для вкладок 603000007

Диаграмма потока теплоносителя для вкладок 603000089

Источник

Терморегулятор (термостат) Purmo DTW 30 для радиаторов отопления, белый

Терморегулятор purmo MTW 30 для радиаторов

Терморегулятор (термостат) Purmo для радиаторов отопления, белый.

Для использования термостата необходимо наличие термовентиля, на который накручивается этот термостат.

Диапазон настройки 0-28 C, шкала * 1-5, жидкостный чувствительный эл-т.

Значения диапазона регулировки:

0 — полностью закрыт
* — 7C (допускается устанавливать только при наличии антифриза)
1 — 12C
2 — 16C
3 — 20C
4 — 24C
5 — 28C
Накидная гайка М30*1,5
Белый
120C
Финляндия

Радиаторные термостаты необходимы для автоматической регулировки температуры внутри помещения. Устанавливается на термовентиль. Жидкостный чувствительный элемент внутри терморегулятора позволяет контролировать подачу теплоностителя в радиатор согласно установленному значению температуры на шкале термостата, прикрывая или открывая термовентиль. Термостаты, снабженные значением «0» на шкале, позволяют полностью перекрыть радиатор.

Популярные статьи  Когда и каким способом следует начинать эксплуатацию электрического теплого пола после его монтажа

*Если в вашей системе не используется антифриз, то перекрытие радиатора может вызвать замерзание теплоносителя в нем и испортить радиатор.

Источник

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

  • ручные;
  • механические;
  • электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

  • программирование устройства температурных режимов на каждый день недели;
  • «Boost» включает быстрый нагрев батареи;
  • «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
  • «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
  • «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

  • краны с термоголовками прямые и угловые;
  • беспроводные;
  • с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

  • возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
  • программирование по каждому дню недели или на более долгий срок;
  • наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.
