Акт опрессовки системы отопления

Смысл и виды опрессовки

В настоящий момент теплоснабжение очень часто выполняется системой «гидроконтура». При этом вода которая нагрелась двигается по трудам, сообщая собственную энергию тепла в помещения. Недопускаются протечки, провод труб для правильной работы обязан быть абсолютно герметичный. Опрессовка же специально делает в трубе объем больше нормального.

Когда это выполняется при помощи воздуха – это называют пневмоопрессовкой.

Когда при помощи воды, то гидроопрессовкой. Заключительный способ является более безопасным и благодаря этому распространен больше. Благодаря этому в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превосходить давление в середине трубы более чем 15 мПа. Если идет речь о поднятии давления при помощи воды, то тут существуют ограничения. Максимально возможное давление не должно быть больше в большинстве случаев рабочее более чем на 30%.

В высотных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность подтопления. Но тогда появляется параметр риска и все жители обязаны быть уведомлены о проводимых испытаниях.

Рабочий процесс несложный, но многоэтапный. Метод выглядит так:

  • Происходит подготовка требуемых материалов и оборудования.
  • Слив жидкости, которая была в системе отопления прежде.
  • Закачивание новой.
  • Создание максимально потенциального проверочного давления.
  • Снятие контрольных замеров через 10 минут.
  • Промывание, регулировка системы для отопления до нормальных показателей давления в середине.
  • Документальное оформление выполненных работ, развитие отчетов и актов.

Но так перечень процедур смотрится лишь в случае, если никаких «тонких мест» в отопительной системе нет и, исходя из этого, непроницаемость в ней не нарушается. Если же давление быстро падает, не удерживается, значит, система нуждается в проведении работ по ремонту. В подобной ситуации мастер исполняет необходимые действия (замена трубы, герметизация соединений, очистка и др.), а потом начинает опрессовку изначально. Только выдержавшая тестирование система обогрева бывает допущена к отопительному периоду.

Важный невидимый момент! Опрессовка должна выполняться после чистки и промывки труб. Иначе соляные и остальные отложения в середине их могут завуалировать предполагаемые наружные повреждения и прорывы.

Если на поверхности внутри есть отложения порядка 1 см, то это уменьшает общую отдачу тепла и КПД на 15 и более процентов от общих показателей. Для документального доказательства очистки тоже составляется специализированный акт.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

  1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
  2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
  3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
  4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
  5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Акт опрессовки системы отопления

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

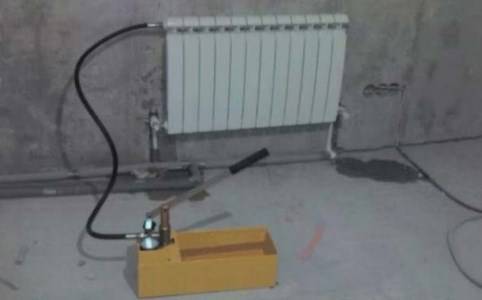

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Налог при получении квартиры в наследство

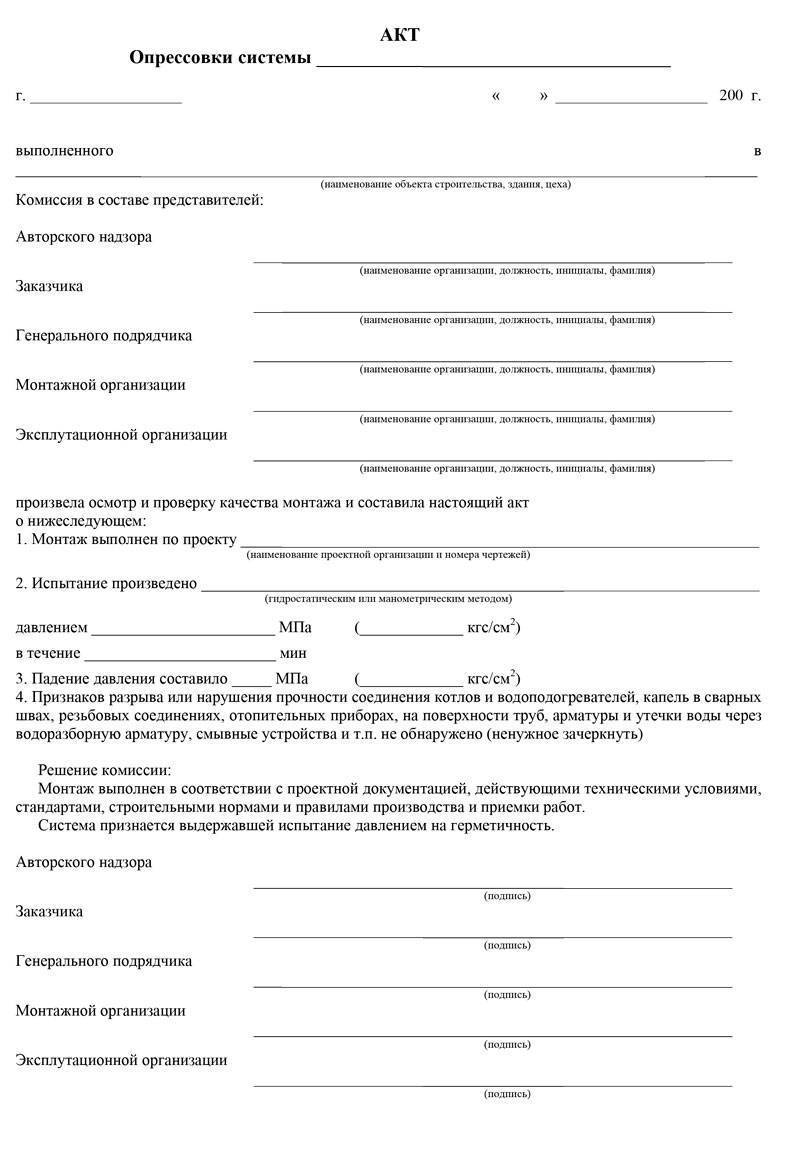

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Процедура проведения гидравлического испытания

Порядок и правила проведения гидравлического испытания отопительной системы регламентированы следующими нормативными документами:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
  • СНиП 3.05.01-85 «Внутренние санитарно-технические системы»;
  • Правилами технической эксплуатации тепловых энергоустановок, разработанными Министерством Топлива и Энергетики РФ, утвержденными в 2003 году.

Важные моменты в процедуре гидроопрессовки

  1. Ответственность за проведение гидравлического испытания несут организации, обслуживающие и эксплуатирующие теплосети. В многоквартирных зданиях – управляющая компания, коммунальная служба в лице специально обученных и аттестованных сотрудников, имеющих необходимые допуски и поверенное оборудование, либо представитель энергоснабжающего предприятия, наделенный соответствующими полномочиями. В административных, социальных и производственных объектах – сотрудники организации, осуществляющих техобслуживание подобных зданий. В частных домах – мастер, техник или инженер энергоснабжающей или специализированной компании.
  2. Испытания системы отопления и тепловых узлов должно осуществляться отдельно. Поэтому схема отключается от источника тепла, расширительного бака и главной магистрали подачи воды.
  3. Систему следует заполнять водой, имеющей температуру не более 45 0С. При этом испытательное давление требуется обеспечить в верней точке схемы, для чего из нее необходимо полностью стравить воздух.
  4. Давление поднимается в два этапа: до нормативного рабочего, которое рекомендуется выдержать некоторое время, но не менее 10 минут, для осмотра всех элементов на предмет течи; при отсутствии дефектов его величина доводится до пробного.
  5. Минимальная величина давления при гидроиспытании будет зависеть от нормативного рабочего показателя в каждой конкретной схеме (как правило, оно должно превышать рабочее на 25-50 %) и составлять: — пробное давление – 0,2 МПа; — при использовании чугунных радиаторов – 0,6 МПа; — при применении конвекторных или панельных приборов – 1,0 МПа; — для элеваторного узла – 1,0 МПа.
  6. Испытания считаются законченными, а система опрессованной, если: — в течение 5 минут падение давления в водяных схемах не превышает 0,02 МПа; — после 15 минут испытания панельного отопления давление снизилось не более чем 0,01 МПа; — при проверке прочности и герметичности полимерного трубопровода величина падения в течение 30 минут не превышает 0,06 МПа; — в местах соединений, швов, стыков не наблюдается образование «потения».
  7. Основным документом, подтверждающим факт проведения гидравлического испытания в полном соответствии с нормативами, является акт, который должен быть правильно заполнен и подписан уполномоченными лицами.
Популярные статьи  Какой газ в квартире — природный или сжиженный

Не пропустите: Базальтовые маты Basfiber — обзор продукции

Порядок проведения опрессовки

  1. Перед началом испытаний рекомендуется проверить состояние и работоспособность запорной арматуры; визуально оценить качество имеющихся соединений; изолировать теплоснабжение от системы водоснабжения посредством заглушек.
  2. Затем требуется отключить котел и расширительный бак и предварительно промыть трубопроводы, радиаторы и т.д. от пыли, мелкого мусора (в новой схеме), от различных отложений (в эксплуатируемых системах).
  3. При гидравлических испытаниях система заполняется водой (проведение воздушной опрессовки не требует этой операции), к ней подключается компрессор, как правило, к сливному крану. После этого давление увеличивают до требуемой величины и наблюдают за его показателями при помощи манометра. Отсутствие каких-либо изменений говорит о герметичности и возможности эксплуатации системы. Снижение давления сверх допустимой величины свидетельствует о наличии каких-либо дефектов. В отопительной схеме, заполненной водой, не трудно определить места протечек. Для возможности выявления повреждений при испытании воздухом рекомендуется до начала работ обработать все стыки и соединения мыльным раствором.

Минимальное время испытаний при гидравлической опрессовке составляет 1 час, при воздушной – 20 часов.

После устранения неисправностей процедуру повторяют. Этот этап выполняется до тех пор, пока система не станет герметичной.
5. По окончании всех процедур составляется акт опрессовки.

Акт опрессовки системы отопления

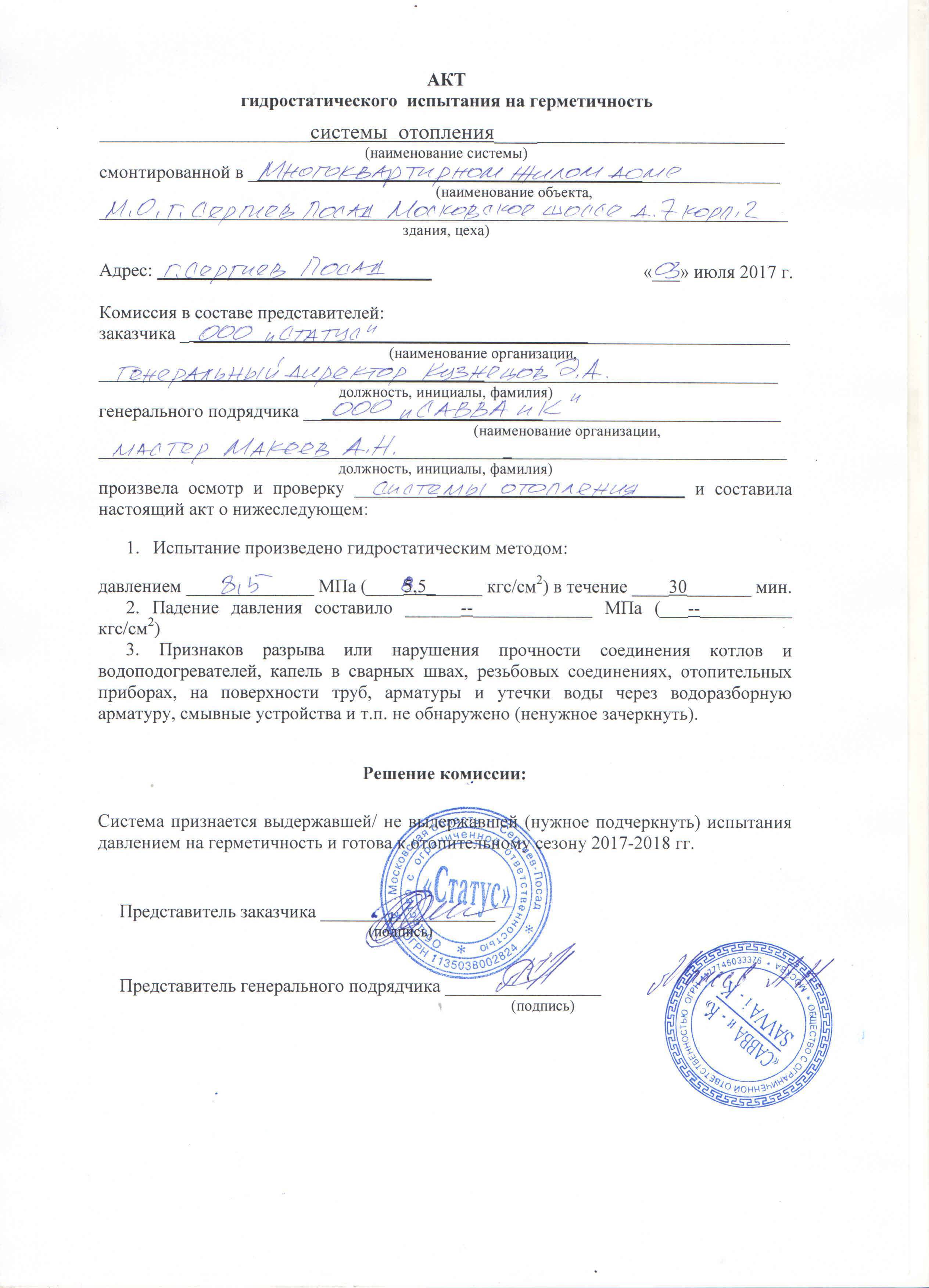

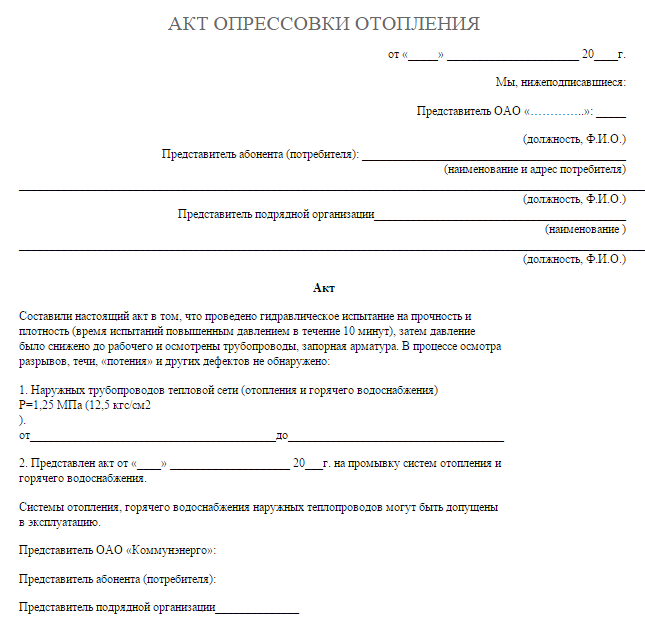

Рисунок 2 – Образец акта опрессовки отопительной системы

Следует помнить, что опрессовку не рекомендуется проводить самостоятельно, т.к. этот процесс требует специальных навыков и знаний (в т.ч. нормативных требований и документов), а также соблюдения мер по обеспечению безопасности во время испытаний.

Испытания

Если проверка прошла удачно, и на протяжении получаса давление в трубах, котле и батареях было стабильным — на этом подготовка к отопительному сезону может быть завершена. Если обнаружена течь или любая другая неисправность конструкции — следует обязательно устранить неполадку и повторно провести испытание.

Акт опрессовки системы отопления

Испытание в два этапа состоит из:

  • Гидравлической промывки трубопроводов и радиаторов, при которой удаляются грязь и посторонние примеси, а так же ржавчина, накипь и осадок, образовавшиеся в процессе эксплуатации;
  • Самого испытания, проводимого с целью выявления дефектов и засорения магистралей при промывке.

Проведение таких работ специалистами стоит недешево, поэтому самостоятельная диагностика отопления под давлением позволяет сэкономить значительные средства.

Рекомендации при проведении испытаний

Если вы решили проводить проверку под давлением самостоятельно, следует прислушаться к нескольким рекомендациям и советам:

Тщательно проверьте состояние узлов, соединений и оборудования перед началом испытания;
Устраните все изъяны и неисправности;
Подключите оборудование, строго следя за правильностью и надежностью соединений;
Перед запуском еще раз перепроверьте, все ли сделано правильно;
Соблюдайте правила осторожности при работе агрегата;
Будьте внимательны и не оставляйте оборудование без присмотра;
При любых форс-мажорных обстоятельствах — немедленно выключите оборудование и лишь потом приступайте к их ликвидации.

Акт опрессовки системы отопления
Если вы не уверенны, что справитесь самостоятельно с проведением гидравлического испытания комплекса оборудования и труб отопления — лучше обратиться к специалистам. Квалифицированные работники избавят вас от лишних хлопот, связанных с арендой оборудования, его монтажа и от волнения во время самой процедуры диагностики.

Кроме того они значительно сэкономят ваше время и избавят от излишней эмоциональной нагрузки.

Проведенная опрессовка, гарантирует бесперебойную и безаварийную работу системы отопления вашего дома не только в текущем году, но и в ближайших 3 — 4 года. Такие гарантии напрямую зависят от количества отработанных лет отопительной конструкции; чем она старше – тем пессимистичней прогнозы.

Популярные статьи  Дистанционно управляемые розетки

Промывка отопительных систем

Промывать узлы конструкции необходимо перед вводом схемы в эксплуатацию в отопительный сезон. Требуется промывка для устранения солей жесткости и налета внутри трубопровода и тепловых элементов, которые накапливаются в период постоянной интенсивной работы. Накипь снижает внутреннее сечение конструкций, что приводит к увеличению гидравлического сопротивления и уменьшает теплоотдачу приборов отопления.

Чтобы не допускать снижения энергоэффективности магистрали, промывку нужно делать раз в год, как опрессовку – перед запуском тепловой конструкции в постоянную эксплуатацию или на момент первичного ввода системы в работу.

Иногда в автономной системе отопления случается так, что трубопровод горячий, а радиаторы еще не нагрелись – это первый признак засорения магистрали. Также определить необходимость промывки поможет увеличенный расход топлива.

Принцип проведения промывки прост – из системы спускается старый теплоноситель, затем подается чистая вода, причем подача должна быть под давлением для увеличения скорости теплоносителя и создания турбулентных потоков жидкости. В зонах скопления отложений потоки обеспечат вихревые колебания, грязь будет вымываться вместе с водой.

Прием по акту промывки системы отопления

Согласно инструкции, чтобы убедиться в качественно выполненной работе, следует делать контрольные заборы теплоносителя в тепловом узле и на разных участках сети для того, чтобы комиссия могла визуально убедиться в прозрачности воды и отсутствии большого количества взвесей.

Но обычно представители поставщика тепла, при приемке пользуются другим способом. Они вместе с исполнителем работ вскрывают несколько батарей в подъездах и квартирах путем выкручивания глухих радиаторных пробок и визуально оценивают, насколько батарея забита отложениями. Допускается наличие небольшого количества ила, но твердых осадков быть не должно.

После завершения монтажа, но до начала отделочных работ монтажной организацией должны быть выполнены гидростатические испытания системы отопления. По результатам гидростатических испытаний составляется акт по форме, которая предусмотрена СП 73.13330.2012 «Внутренние санитарно-технические системы здания». В соответствии с нормативной документацией полное название акта следующее: акт гидростатического или манометрического испытания на герметичность
. В обиходе этот документ называют акт гидравлического испытания системы отопления
.

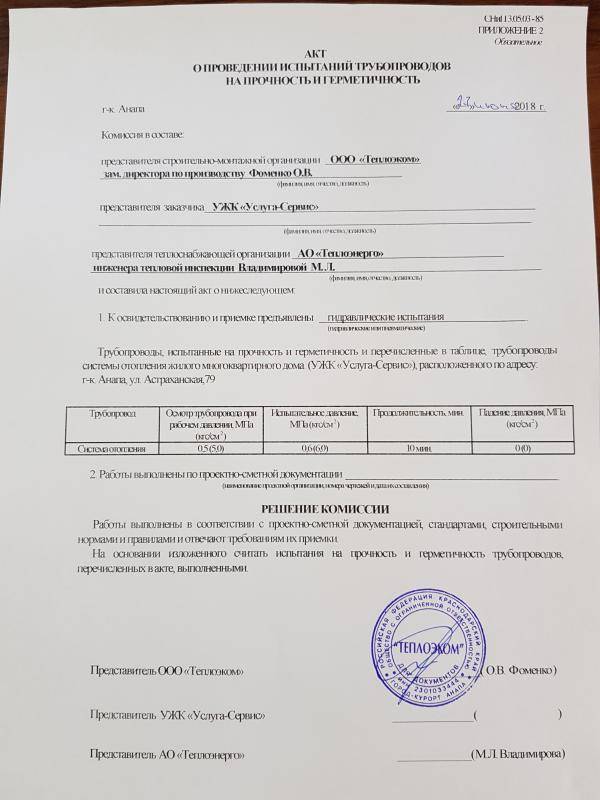

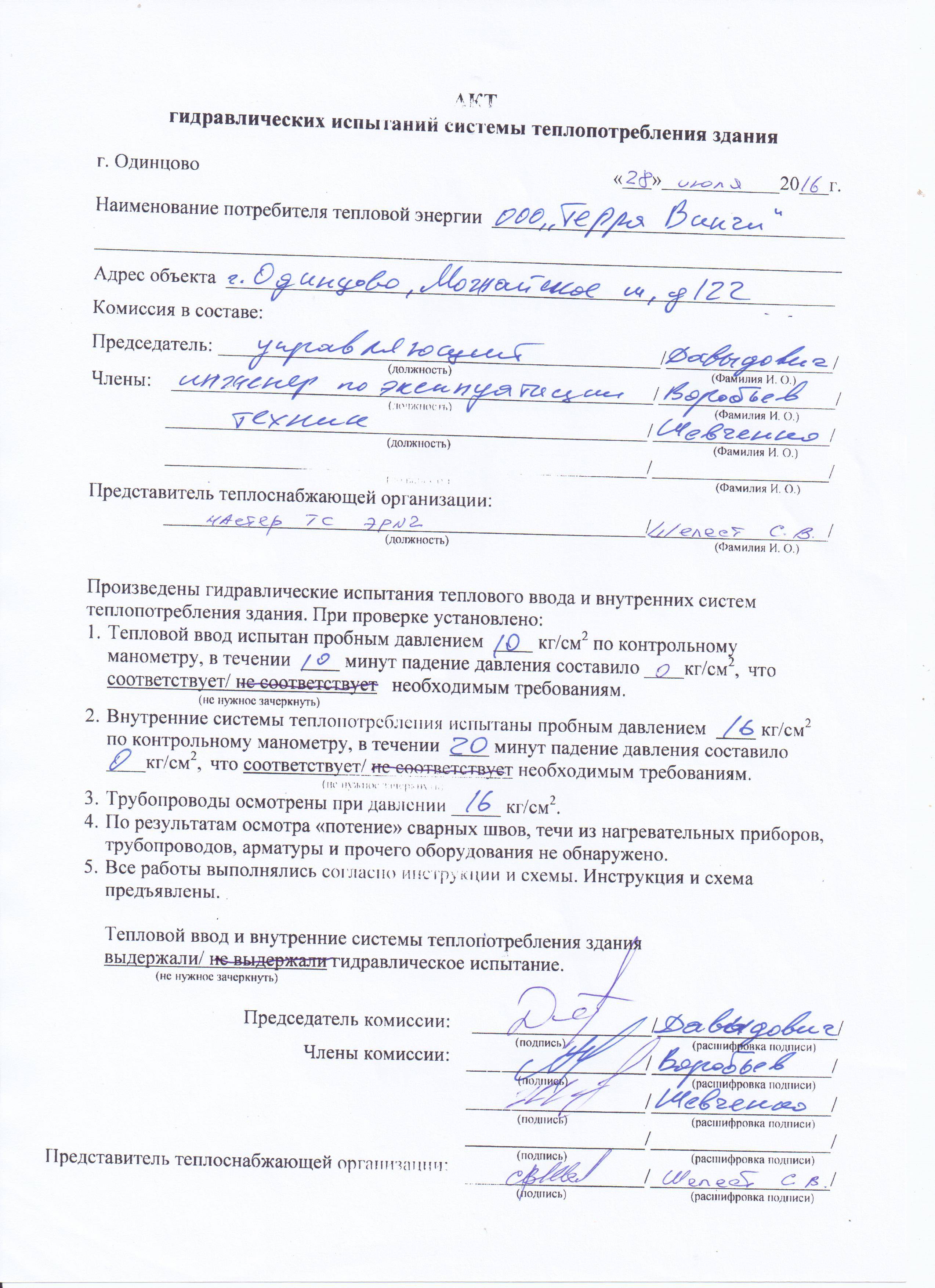

Акт гидравлических испытаний трубопроводов
начинаем заполнять с внесения данных о точном наименовании испытываемой системы. Точное наименование системы указано в проекте (рабочей документации). На следующем этапе заполнения акта указываем наименование объекта (информацию о названии находим в проекте или разрешении на строительство). Далее заполняем данные о месте проведения испытания (название населенного пункта), а также даты утверждения акта.

После того как шапка акта заполнена приступаем к внесению данных о составе приемочной комиссии. В состав комиссии должны входить представители заказчика, генерального подрядчика и монтажной организации. Подробнее с системой взаимоотношений участников строительного процесса можно ознакомиться . По каждому члену комиссии заносим в акт следующие данные: наименование организации и должность, фамилия и инициалы представителя.

Вслед за данными о приемочной комиссии указываем наименование проектной организации и шифр проекта, в соответствии с которым выполнены работы. Затем записываем в акт, что испытания были проведены гидростатическим методом.

1.
Заносим в акт гидравлических испытаний
образец, которого представлен на этой странице, давление которым испытан трубопровод. Давление указываем сразу в двух единицах измерения – МПа и кг/см 2 . Тут же указываем время в течение, которого проводилось испытание системы отопления.

2.
Указываем значение падения давления во время испытания. Данные заносятся сразу в двух единицах измерения – МПа и кг/см 2 .

3.
Указываем наличие дефектов, которые были обнаружены в процессе или после испытания.

На основании полученных данных приемочная комиссия делает выводы о соответствии или несоответствии смонтированной системы отопления проектной и нормативной документации, а также выносится решение – признается ли трубопровод выдержавшим испытание или нет.

После завершения испытаний акт гидравлического испытания
подписывается всеми членами комиссии. Изменение формы акта и отклонения от нее не допускаются.

Промывкой отопительных систем занимаются специализированные организации после предварительного заключения соответствующего договора. По окончании работ промывки систем отопления. Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий.

Сколько стоит опрессовка?

Чтобы выяснить вопрос цены, нужно учитывать все нюансы. При увеличении объемов работ, например, проверки теплосистемы в большом доме, стоимость повысится, как и при плохом состоянии трубопроводов, батарей – их придется промывать, готовить. Если найдется много дефектов, то устранение потребует времени и денег, тут смета тоже будет не самой бюджетной, а добавив к этому повторные испытания, которые нужны для подтверждения работоспособности, хозяин дома может получить затраты на крупную сумму.

Чтобы снизить крупные разовые вложения, рекомендуется проводить контрольные испытания не реже 1 раза в 4-6 лет – это для владельцев частных домов. В квартирах работы выполняются по графику, который устанавливается обслуживающей организацией.

Заполнение первой части акта

Перед выполнением тестирования (опрессовки) готового водопроводного трубопровода необходимо запастись бланком акта, в который будут внесены все важные данные. Акт является официальным документом из приложения 1 СНиП 3.05.04-85. Название документа звучит как «Акт о проведении приёмочного гидравлического испытания напорного трубопровода на прочность и герметичность».

Самая первая информация, которую нужно занести в документ, это — город, в котором проводятся тестировочные работы и дата проведения мероприятия. Ниже будет указан перечень членов комиссии, которые проведут тестирование внутренней/наружной системы водопроводного трубопровода.

Популярные статьи  Рейтинг душевых кабин по качеству

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

В комиссию, как правило, должны входить:

  • Представитель организации, которая проводила монтаж всей коммуникации;
  • Представитель от службы технического надзора заказчика;
  • Лицо, представляющее эксплуатационную организацию.

Причём прописывать стоит и организацию, которую представляет член комиссии, и его должность в ней, и фамилию с инициалами.

Ниже в обязательном порядке необходимо указать подробную информацию об испытуемом объекте. То есть вписать его полное название (можно взять из проектной документации), указать номера пикетов, имеющихся на границах объекта, общую длину водопроводного трубопровода и его диаметр, а также материал, из которого смонтирована коммуникация и сделаны стыки труб.

На этом «шапка» официального документа считается полностью заполненной.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

  • повышению давления;
  • увеличению скорости теплоносителя;
  • уменьшению КПД;
  • повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

  • при сборке нового контура и сдачи его в эксплуатацию;
  • после проведенных ремонтных работ;
  • профилактические проверки;
  • после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

  • спускается вся жидкость из контура;
  • затем в него заливается холодная вода;
  • по мере заполнения спускается лишний воздух из контура;
  • после того как набралась вода, к контуру подводится нагнетатель давления;
  • как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
  • оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Важные нюансы испытаний

Собственно, акт проведения гидравлических испытаний становится свидетельством проведенных тестов.При этом сами проверки могут проводиться одним из двух способов:

  • манометрическим;
  • гидростатическим.

Первый способ тестирования предполагает использование манометров, которые фиксируют и демонстрируют давление в системе.

Обратите внимание: с помощью манометров определяется величина избыточного давления, что позволяет сделать вывод о достоверности испытания. Второй способ проверяет реальную готовность системы к работе путем проверки работоспособности при давлении на 50% выше, чем норматив. Любой тест длится не менее 10 минут, допустимый показатель падения давления при опрессовке не более 0,02 МПа

Любой тест длится не менее 10 минут, допустимый показатель падения давления при опрессовке не более 0,02 МПа

Второй способ проверяет реальную готовность системы к работе путем проверки работоспособности при давлении на 50% выше, чем норматив. Любой тест длится не менее 10 минут, допустимый показатель падения давления при опрессовке не более 0,02 МПа.

Полезно знать:

основной документ, свидетельствующий о проведении тестов – соответствующий акт.
