Технологическая карта на монтаж двухтрубной системы отопления

Как выглядит оптимальная система отопления для частного дома

Предусмотреть все технические нюансы и технологические параметры автономного отопления необходимо на стадии проекта

Отдавая предпочтение той или иной схеме важно, что бы будущее отопление отвечало соответствующим параметрам и бытовым потребностям

Не бывает хорошей или плохой разводки. В каждом отдельном случае эффективность отопления зависит от правильности подключения и грамотно составленного проекта. На практике нередко владельцы жилых домов сталкиваются с ситуацией, когда в результате разработки проекта и последующего монтажа трубопровода  возникает тупиковая система отопления. В них теплоноситель, поступающий в радиатор, вынужден сталкиваться с остывшим, встречным потоком, отработанного теплоносителя. Такой вид подключения используется для двухтрубных систем с горизонталь расположением трубопровода. Сказать, что такое отопление не выгодно и малоэффективно, нельзя. Большей популярностью пользуется двухтрубная горизонтальная схема отопления с нижней разводкой с попутным движением теплоносителя.

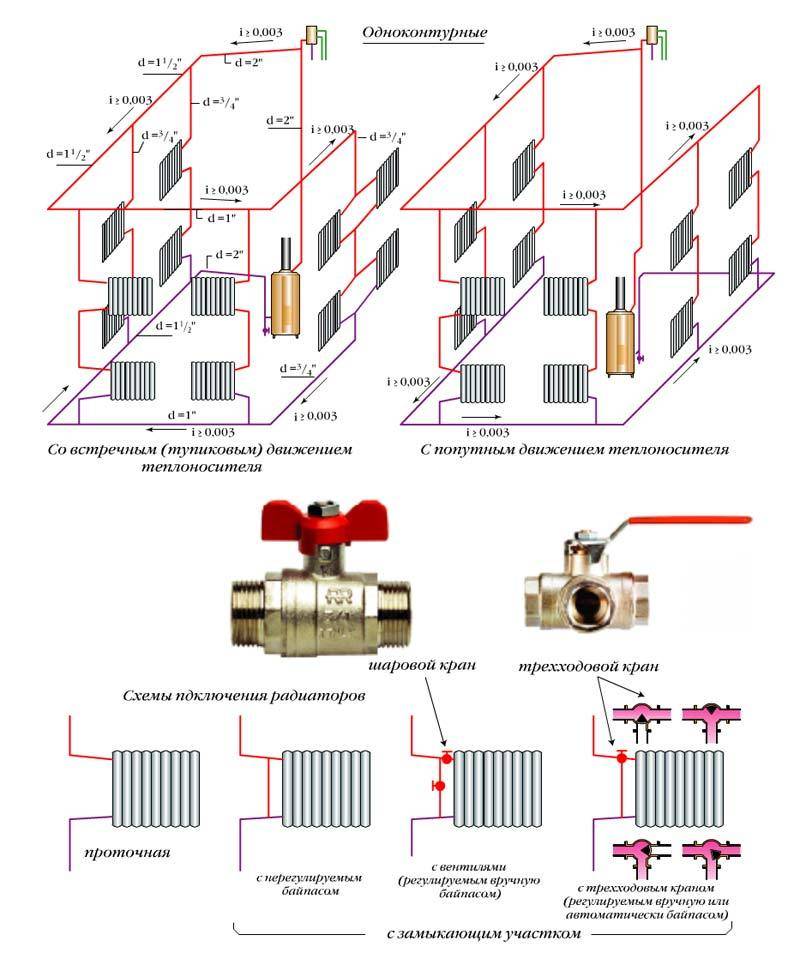

Существуют два вида схем движения теплоносителя: попутная и тупиковая. В предлагаемой таблице можно увидеть сравнительные параметры обоих вариантов движения теплоносителя

Критерии оценки Схема движения теплоносителя
Попутная Тупиковая
Гидравлика и балансировка:

тепловая мощность/типоразмеры отопительных приборов одинаковые

1. Гидравлический расчет снижения давления в любом контуре

2. Система имеет гидравлическую увязку без применения дополнительной запорной арматуры

1. Гидравлический расчет снижения давления в каждом контуре

2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах

тепловая мощность системы/типоразмеры фасонных элементов и отопительных приборов разные 1. Гидравлический расчет снижения давления в каждом контуре

2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах

II. Длина трубопроводов Большая Минимальная
III. Монтаж Труднее

Типоразмеры фасонных частей имеют различия, диаметры одинаковых участков разные

Легче

Все диаметры, типоразмеры  фасонных участков одинаковы

IV. Точки «равного давления» присутствуют отсутствуют

Обязательно прочтите: что эффективнее, однотрубная или двухтрубная система отопления?

Монтаж двухтрубной системы отопления горизонтального типа в основном используется для обогрева одноэтажных жилых домов, когда стоит задача присоединить большое количество радиаторов. Подключение батарей предполагает два варианта:

  • лучевой;
  • последовательный.

Вариант с лучевым подключением обогревательных приборов называется еще радиальный. Для последовательного подключения используется обычная пара трубопроводов. И первый, и второй тип подключения имеют свои преимущества. В радиальном подключении нет необходимости устанавливать дроссели, контролирующие работу радиаторов близко расположенных к котлу.  Температура во всех радиаторах одинакова. Такой тип очень удобен для частных, одноэтажных домов.

Хороша система отопления с последовательным подключением. Существенно экономится расходный материал.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная с грамотного выбора типа и разновидности отопления, заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой составной частью проекта — работа квалифицированного специалиста. Регулировка двухтрубной системы отопления осуществляется до начала отопительного сезона, когда есть время на устранения технических неполадок и несоответствий.

n1.doc

ТИПОВАЯ  ТЕХНОЛОГИЧЕСКАЯ  КАРТА (ТТК)МОНТАЖ СТОЯКОВ И НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ ОДНОТРУБНОЙ СИСТЕМЫЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ ПРИ КАПИТАЛЬНОМ РЕМОНТЕ ЖИЛЫХ ДОМОВI. Область  применения  карты II. Организация  и  технология  строительного  процесса     21. Основные требования к качеству работ: Правила техники безопасности:     III.  Технико-экономические  показатели

Трудоемкость на один стояк четырехэтажного дома (с двумя радиаторами в каждом этаже) 2,76 чел.-дня
Выработка на одного рабочего в смену 0,42 стояка

IV.  Материально-технические  ресурсы

N п/п Наименование Единица измерения Коли-чество
Основные  конструкция, полуфабрикаты и материалы
1. Стояки из стальных труб шт. 1
2. Подводки к радиаторам из стальных труб шт. 20
3. Радиаторы шт. 10
4. Кронштейны для радиаторов шт. 30
5. Хомутики, металлические гильзы для пропуска стояка через перекрытия шт. 5+5
6. Сгоны шт. 20
7 Краны одной регулировки + муфты шт. 10+10
8. Контргайки + футеровки радиаторные шт. 20+20
9. Радиаторные пробки шт. 20
10. Лен шт. 35
11. Сурик (белила) шт. 150
12. Сварочная проволока шт. 750
Машины, оборудование, инструмент, инвентарь и приспособления
1. Строительно-монтажный пистолет СМП-1 шт. 1
2. Газосварочный аппарат с комплектом инструментов шт. 1
3. Ключи трубные № 2 шт. 1
4. Ножовочный станок шт. 1
5. Полотна для ножовки шт. 2
6. Отвес шт. 1
6. Мастерок (кельма) шт. 2
7. Молоток слесарный 500-800 г шт. 2
8. Зубило слесарное шт. 1
9. Ключи гаечные раздвижные шт. 1
10. Метр складной шт. 2
11. Пассатижи шт. 1
12. Шлямбур шт. 2
13. Электродрель шт. 1
14. Шприц Григорьева шт. 1
15. Лестница переносная шт. 1
16. Уровень плотничный шт. 1
17. Клупп трубный с комплектом плашек шт. 1
18. Прижим трубный шт. 1

V. График, выполнения работ

N п/п Наименование работ Еди-ницаизме-рения Объемработ Трудо-емкость,на единицу изме-рениячел.- ч Трудо-емкостьна весьобъем работ,чел.- день Профессия,разряди количество,используемыемеханизмы Почасовой график работ
              1 2 3 4 5 6 7
1. Установка радиаторов с разметкой мест, сверлением отверстий и установкой кронштейнов 1 прибор 10 0,71 0,90 Слесарь4 разр. — 13 разр.- 1Газосварщик:5 разр. — 1 3—
2. Установка трубопровода стояка и подводок к радиаторам с разметкой и сверлением отверстий в перекрытиях, перегородках, выполнением газосварочных работ 1м трубо-провода 34,0 0,34 1,46 Газо-сварочныйаппаратСтроительно-монтажныйпистолет СМП-1     3—
  Итого       2,36

VI. Калькуляция затрат труда Таблица 3

N п/п Основаниек принятымнормам по ЕНиР Состав работ Единицаизмерения Объемработ Нормавременина единицуизмерения,чел.- ч Расценкана единицуизмерения,руб.- коп. Затратытрудана весьобъем работ,чел.- ч Стоимостьзатрат трудана весьобъем работ,руб.- коп
1. 9-1-1, п. 1. 2, 3 Разметка мест прокладки и вычерчивание замерных эскизов трубопроводов 100 м 34,0 3,75 2-97 0,16 1-00
2. 9-1-31,т. 2, п. 2 Сверление отверстий в перекрытиях 100отверстий 4 7,1 3-94 0,04 0-16
3. 9-1-2,т. 2, п. 2, Прокладка стальных трубопроводов 1 м 34,0 0,25 0-14,8 1,06 4-85
4. 22-17, п. 9 Газовая сварка трубопроводов (стык неповоротный вертикальный) 10 стыков 5 0,95 0-66,7 0,05 0-35
5. 9-1-12, т. 3 Установка радиаторов со сверлением отверстий в стенах 1 прибор 10 0,71 0-40,3 0,90 4-03
6. 22-17, п. 14 Газовая сварка трубопроводов (стык неповоротный горизонтальный) 10 м 10 1,1 0-77,2 0,15 0-75
    Итого         2,36 11-14
Популярные статьи  Утепление скважины на зиму в зависимости от климата

Отопление дома без газа

Если к загородному дому невозможно подвести газ, то у владельца остается лишь два выхода: использовать электричество, что очень дорого, либо делать ставку на традиционные твердые виды топлива: дрова, уголь, торф. Ими вполне можно топить котел (специально предназначенный для таких видов «грязного» топлива), вписанный в одну из представленных выше типовых схем. Отопление без газа – трудоемкий процесс, который отличается рядом недостатков, о которых несложно догадаться. Единственный плюс – низкая стоимость топлива. Ну и, конечно, нельзя исключать использование печи. Этот традиционный для деревенских жителей способ создания благоприятных температурных условий особенно удобен для тех, кто не планирует постоянно жить в загородном доме.

Итого, отопление без газа может проводиться с использованием следующих решений:

  • за счет котлов на твердом или жидком топливе, включенных в систему водяного или воздушного отопления, либо же при использовании печей и каминов;
  • за счет электрических котлов в водяной/воздушной СО или электрооборудования, напрямую преобразующего электрическую энергию в тепловую

Отопление электричеством

К большинству загородных домов проведено электричество, что позволяет использовать электроэнергию для работы двух разновидностей отопительных систем. Например, отопление частного дома электричеством может происходить по одной из указанных выше схем (т.е. используется водяное отопление), в которых в качестве нагревательного элемента для теплоносителя задействуется электрический котел (бойлер). Плюсы такой системы очевидны: бесшумность работы, высокая степень автоматизации, точная регулировка мощности котла и температуры в помещениях, экологичность и отсутствие необходимости в дымоходе – на этом положительные отзывы заканчиваются. Среди минусов самый значительный – высокая стоимость электроэнергии, предпосылок для снижения которой пока не наблюдается (скорее напротив).

Если же рассматривать по большей части электрическое отопление, где имеет место редкое использование СО, то в этом случае оптимальным вариантом будет задействовать конвекторы, инфракрасные обогреватели (мобильные установки, в которых идет прямое преобразование электрической энергии в тепловую). Они позволяют быстро прогреть отдельное помещение за небольшой промежуток времени. Стоит понимать, что такое электроотопление целесообразно использовать лишь для отдельных помещений, а его эффективность во многом определяется мероприятиями по утеплению дома. Какие негативные отзывы о нем можно встретить? Многим не нравится, что электрооборудование заметно «сжигает» кислород: в хорошо нагретом помещении душно, требуется проветривание, что определенным образом сказывается на микроклимате.

Печное отопление

Сегодня в качестве основной СО печи используют сравнительно редко. Понимая всю сложность эксплуатации , чаще всего отдают предпочтение более удобным решениям, о которых мы писали выше. Но это не значит, что для частного дома можно забыть о печном отоплении! И если возведение кирпичной печи необходимо планировать еще на этапе проектирования, то обычную металлическую буржуйку можно установить в любом доме в любое время. Вот только нужно учитывать, что отопить таким образом получится лишь незначительную часть – одно-два помещения. Лучше всего, если печь будет использоваться на тот случай, когда основная система выйдет из строя.

Почему в качестве постоянного решения печи не подходят? Во-первых, дрова, уголь, торф – все это грязные виды топлива. Сгорают они быстро, да и сама печь требует постоянного присмотра. Во-вторых, твердое топливо нужно где-то хранить, и под это «где-то» нужно выделить внушительную площадь, оборудовать ее должным образом – защитить от дождя и снега. В-третьих, качественные печи стоят очень дорого, но это не избавит вас от периодической чистки дымоходов и т.п. приятных мелочей.

В заключение статьи

Перед выбором какой-то определенной системы для своего дома постарайтесь в первую очередь уделить внимание мероприятиям по утеплению стен, пола, крыши и т.д. Это поможет существенно сократить бюджет на саму СО, а также энергоносители, которые потребуются для ее функционирования

А какой будет система отопления – это уже решать вам в зависимости от ваших предпочтений и возможностей! В следующей статье мы поговорим об еще одной важной системе для частного дома — локальной канализации

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

  1. Естественное течение теплоносителя.
  2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Популярные статьи  Как приклеить керамическую плитку к дереву: разные способы подготовки поверхностей

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

  • температура воды одинаковая;
  • при случае отключения одной или более батарей, температура в других будет неизменна,
  • в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

  • попутная;
  • тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.

ТРЕБОВАНИЯ К ОБОЗНАЧЕНИЮ ТЕХНОЛОГИЧЕСКОЙ ИНСТРУКЦИИ

Обозначение технологической инструкции для изготовления продукции, требования к которой установлены стандартом, включает в себя аббревиатуру «ТИ» , через пробел обозначение стандарта (для СТО без года утверждения) и далее через тире трехзначный регистрационный номер, присваиваемый предприятием (организацией) — держателем подлинника.

Примеры:

1. ТИ ГОСТ Р 50763-2018-XXX

2. ТИ СТО 00437205-003-XXX

Обозначение ТИ для изготовления продукции, требования к которой установлены техническими условиями ТУ, включает в себя аббревиатуру «ТИ», через пробел обозначение ТУ без года утверждения.

Пример: ТИ ТУ 1234-003-00437205

Технология сборки двухтрубного отопления

Прошли те времена, когда для того, чтобы «сварить» отопление, требовалось громоздкое оборудование, а главное — большой опыт его использования. Сегодня любой желающий может относительно недорого приобрести необходимый комплект инструментов и смонтировать систему своими руками. Конечно, потребуются некоторые навыки, но главное — желание.

При производстве работ последовательность действий должна быть следующая:

Установка котла, именно от него нужно начинать все последующие манипуляции. Местом установки лучше выбрать отдельное помещение, которое должно соответствовать требованиям, предъявляемым к монтажу газового оборудования. Если отопление предполагает естественную циркуляцию, то котел необходимо поставить как можно ниже.
Монтируется расширительный бак. В противовес котлу, для него выбирается самая высокая точка. При этом лучше установить его в отапливаемом помещении. При размещении на чердаках и холодных мансардах нужно позаботиться об утеплении. Желательно продумать, хотя бы примитивную, сигнализацию об уровне воды.
Рядом с котлом, на отводной трубе, монтируется насос

Важно соблюдать направление стрелки. Она должна смотреть на отопительный прибор.

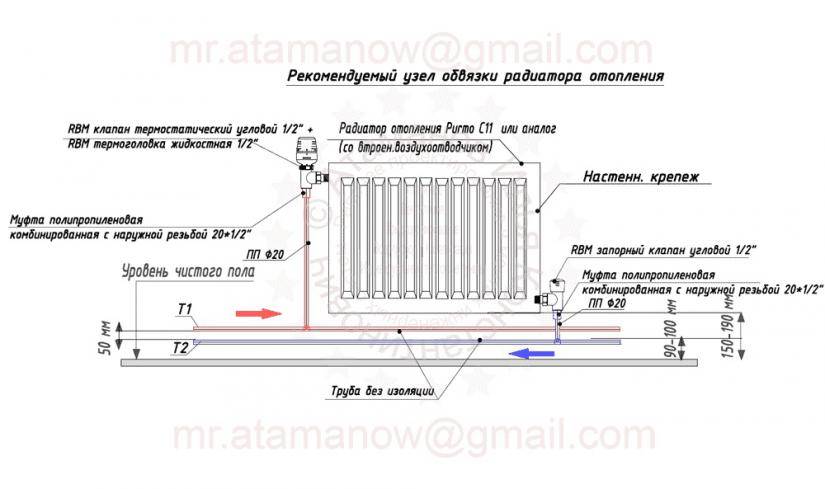

Устанавливаются радиаторы с установленными вентилями для сброса воздуха.
По заранее продуманной схеме монтируется трубопровод

При естественной циркуляции не нужно забывать про обязательный уклон.
К трубопроводу присоединяются радиаторы.
Подключение к водопроводу и канализации. Это нужно для заполнения системы и аварийного сброса из нее воды.
Теперь можно проверить систему на отсутствие протечек.

n1.doc

ТИПОВОЙ ТЕХНОЛОГИЧЕСКИЙ ПАСПОРТ (ТТК) МОНТАЖ СТЕНДОВ И ОТОПИТЕЛЬНЫХ УСТРОЙСТВ ОДНОТРУБНОЙ СИСТЕМЫ ОТОПЛЕНИЯ ПРИ КАПИТАЛЬНОМ РЕМОНТЕ ЖИЛЫХ ЗДАНИЙ I. Объем карты II. Организация и технология строительства 21. Основные требования к качеству работ: Нормы безопасности: III. Технико-экономические показатели

Трудоемкость одного стояка четырехэтажного дома (по два радиатора на каждом этаже) 2,76 человеко-дней
Производство на одного рабочего в смену 0,42 прибавки

IV. Материально-техническая база

N p / p Имя Единица измерения Количество
Основные конструкции, полуфабрикаты и материалы
1. Подъемник в стальной трубе pZ. 1
2. Патрубки радиатора в стальных трубах pZ. ветры
3. Радиаторы pZ. 10
4. Кронштейны для радиаторов pZ. тридцать
5. Хомуты, гильзы металлические для стояка через потолок pZ. 5 + 5
6. Рябь pZ. ветры
7 Один регулирующий клапан + шарниры pZ. 10 + 10
восемь. Контргайки + облицовка радиатора pZ. 20 + 20
девять. Заглушки на радиаторы pZ. ветры
10. Белье pZ. 35 год
одиннадцать. Красный свинец (гипс) pZ. 150
12. Сварочная проволока pZ. 750
Машины, оборудование, инструменты, инвентарь и оборудование
1. Строительно-монтажный пистолет СМП-1 pZ. 1
2. Газосварщик с набором инструментов pZ. 1
3. Ключи торцевые n. 2 pZ. 1
4. Ножовка по металлу pZ. 1
5. Полотна для ножовки pZ. 2
6. Отвес pZ. 1
6. Мастерок (кельма) pZ. 2
7. Молоток настольный 500-800 г pZ. 2
восемь. Долото pZ. 1
девять. Скользящие клавиши pZ. 1
10. Складная линейка pZ. 2
одиннадцать. Плоскогубцы pZ. 1
12. Свитер pZ. 2
13. Электрическая дрель pZ. 1
14. Шприц Григорьева pZ. 1
15. Переносная лестница pZ. 1
16. Плотницкий уровень pZ. 1
17. Хомут с комплектом плашек pZ. 1
18. Зажим для труб pZ. 1
Популярные статьи  Схемы подключения водяного теплого пола

V. Расписание, выполнение работ

N p / p Название работ Единица измерения Объем работ Производительность, на единицу измерения Работоспособность на весь объем работ, человеко-день Род занятий, количество разряда, используемые механизмы Почасовое рабочее время
                            1 2 3 4 5 6 7
1. Установка радиаторов с разметкой мест, отверстий и установкой кронштейнов 1 устройство 10 0,71 0,90 Слесарь 4 бита – 13 знаков – 1 Газосварщик: 5 знаков – 1 3—
2. Монтаж трубопровода стояка и присоединения к радиаторам с разметкой и сверлением отверстий в потолках, перегородках, проведение газовой сварки кабели для труб 1 м 34,0 0,34 1,46 Газосварщик строительно-монтажный пистолет СМП-1         3—
    Общий             2.36

Ты. Расчет трудозатрат Таблица 3

N p / p Основа принятых стандартов для ENiR Объем работ Единица измерения Объем работ Норма времени на единицу измерения, человеко-час Цена за единицу измерения, руб. – коп. Стоимость труда на весь объем работ, чел.ч Стоимость трудозатрат на весь объем работ, руб. – коп
1. 9-1-1, стр. 1.2, 3 Разметка мест установки и нанесение эскизов обмера трубопроводов 100 м 34,0 3,75 2-97 0,16 1-00
2. 9-1-31, т. 2, стр. 2 Просверлить отверстия в плитах 100 лунок 4 7.1 3-94 0,04 0–16
3. 9-1-2, т. 2, статья 2, Укладка стальных труб 1 мес 34,0 0,25 0-14,8 1.06 4-85
4. 22-17, стр.9 Газовая сварка труб (фиксированный вертикальный стык) 10 стыков 5 0,95 0-66,7 0,05 0-35
5. 9-1-12, том 3 Установка радиаторов с отверстиями в стенах 1 устройство 10 0,71 0-40,3 0,90 4-03
6. 22-17, стр.14 Газовая сварка труб (неподвижный горизонтальный стык) 10 м 10 1.1 0-77,2 0,15 0-75
        Общий                 2.36 11–14

1 Принцип действия

Технологическая карта на монтаж двухтрубной системы отопления

Основной физический принцип для отопления гравитационного типа — способность любого теплоносителя (воды или антифриза) уменьшать плотность за счёт увеличения температуры. Из-за этого и возникает разница в гидравлическом давлении. Холодная вода, имея более высокую плотность, опускается по трубе, вытесняя вверх горячую.

Систему отопления дома можно условно разделить на несколько ключевых элементов. Верх контура функционирует для движения горячей воды, а нижняя часть — холодной

Самой важной задачей при конструировании системы является создание максимально возможной разницы между давлением в верхнем столбе (горячем) и нижнем (холодном)

Также одним из ключевых элементов является коллектор разгона теплоносителя. Это стояк, направленный напрямую от котла вверх. Теплоноситель в трубе должен иметь самую высокую температуру, поэтому стояк максимально утепляют. С другой стороны, если протяжённость коллектора небольшая, то можно и не утеплять его, поскольку вода в нём не успеет остыть.

Нижняя точка водяного контура, по которой движется остывшая вода, должна совпадать с нижней точкой котла. Хотя и необязательно так делать всегда, но в большинстве случаев крайне желательно, так как верхняя часть системы не должна сочетаться с нижней.

Для части, где протекает остывший теплоноситель в системе с естественной циркуляцией воды, тоже есть свои правила обустройства:

  • при увеличении расстояния между верхом и низом системы, где подключается непосредственно батарея, будет увеличиваться длина столба воды с самым низким градусом и самым высоким давлением;
  • от количества потерь тепла на нижнем участке будет зависеть функционирование системы, поскольку оно возможно только при хорошей теплоотдаче.

Высота системы не должна превышать более десяти метров. Если расстояние между входом и выходом будет больше, то она не будет достаточно прогреваться. Возможна даже ситуация, когда нагреваться будет только котёл и нижняя часть коллекторной трубы.

Технологическая карта на монтаж двухтрубной системы отопления

Также имеется и противоположная сторона такой схемы отопления с естественной циркуляцией, когда высота будет недостаточной. Таким образом, давление в горячей части упадёт незначительно, и процесс не будет запущен.

ТЕХНОЛОГИЧЕСКАЯ КАРТА

Карта технологий (TC) должна отвечать на вопросы:

1. Какие операции необходимо выполнить

2. В каком порядке выполняются операции

3. Как часто следует выполнять операции (если операция повторяется более одного раза)

4. Сколько времени нужно на выполнение каждой задачи

5. Результат каждой операции

6. Какие инструменты и материалы необходимы для выполнения задания.

Технологические карты разрабатываются в случае:

1. Высокая сложность выполняемых операций;

2. Наличие спорных элементов в сделках, неоднозначности;

3. При необходимости определить трудозатраты на эксплуатацию установки.
