Печь Шведка своими руками чертежи и порядовка

Тонкости кладки

Во время этого процесса нужно соблюсти все нюансы и должна быть соблюдена порядовка, указанная в схеме ниже.

Печь Шведка своими руками чертежи и порядовкаТонкости создания печи Буслаева проявляются еще во время кладки первых двух рядов. Их нужно выкладывать так, чтобы шов между кирпичами равнялся 6-13 мм. Благодаря таким широким швам удастся получить постамент. Более широкие швы являются нежелательными.

Обязательной процедурой является смачивание кирпича за 15 секунд до размещения на нужном месте. Благодаря этому смывается пыль и улучшается адгезия. В результате “шведка” получается прочной и надежной. Если же укладывать сухой материал, то кладка получится непрочной. Слабая адгезия даст о себе знать после первых серьезных сжиганий дров, и  в итоге придется делать ремонт. Замачивать кирпич также не стоит. В таком случае он впитает много воды, которая, уйдя в раствор, сделает последний более жидким. Такой раствор не сможет обеспечить прочность конструкции, и она развалится еще до того, как завершится кладка.

Глиняный раствор для кладки не подходит. Осуществлять порядовку следует, используя раствор на мергеле.

Для создания топочной части обычный кирпич не подходит. Он не выдержит высоких температур. Стенки топки делают из шамотного кирпича. Он отличается светло-желтым цветом. Кладут такой кирпич на раствор, который предусматривает наличие шамотной глины. Поскольку обычный и шамотный кирпич при нагревании расширяются по-разному, шов между ними следует делать 6-миллиметровым.

Очень большое внимание нужно уделять ровности поверхности половинок и трехчетверок материала. Здесь нужно делать все так, как указывает проект

Обрезать кирпич стоит на улице, так как образуется много пыли.

Очень важно обрезать углы кирпича так, как отмечает чертеж. Это необходимо для того, чтобы сделать правильные каналы и углы их поворота

Стоит помнить, что отопительная печь Буслаева является многоканальной, и поэтому тяга в ней сильно снижается. Если не обрезать кирпич так, как нужно, дым в канале с таким кирпичом будет проходить с затруднением. Тяга снизится.

Есть требования и к дымоходу. Его устье должно иметь распушку. Задача последней – рассекать ветер, что делает невозможным его попадание в дымоход. Выступление дымоотвода над коньком крыши должно составлять 60 см. С подробным процессом создания печи шведки для дачи также можно познакомиться в видео.

Строительство печи Кузнецова своими руками

Последовательность действий следующая:

Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат. В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно

Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода.
Затем подготавливают фундамент для отопительного устройства. Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора. Желательно проектировать фундамент под печь на стадии планирования дома.

Желательно проектировать фундамент под печь на стадии планирования дома.

Подготовка основания

Поскольку конструкция печи является довольно массивной, требуется создать надежный фундамент для ее возведения. Его глубину необходимо определять из региональных особенностей местности в плане состава грунта, наличия влаги и его промерзания. Рекомендуется использовать глубокие котлованы для фундамента – не менее 0,6-0,8 м.

Печь Шведка своими руками чертежи и порядовка
При возведении основания требуется соблюдать следующий алгоритм выполнения работ:

  1. Вырыть котлован.
  2. Тщательно утрамбовать его дно.
  3. Уложить в углубление слой песка в 0,1-0,12 м.
  4. Засыпать щебень на 0,15-0.17 м.
  5. Установить опалубку в той части фундамента, которая будет возвышаться над уровнем грунта.
  6. Обустроить монолитное основание.
  7. По всей толщине создаваемого монолита сделать армирование с помощью сетки из арматуры, придающей жесткости фундаменту и надежности его эксплуатации.
  8. Залить в котлован бетонный раствор. Рекомендуется осуществлять эту процедуру в несколько этапов, позволяя смеси схватиться. При этом в нижних слоях следует применять цементно-гравийный состав, а ближе к верху – песчано-цементный.
  9. Возвышение готового фундамента над уровнем пола должно составлять примерно 0,05-0,1 м.
  10. На основание укладывается рубероид, обеспечивающий необходимую гидроизоляцию.

https://youtube.com/watch?v=1o7dLgkdb7Q

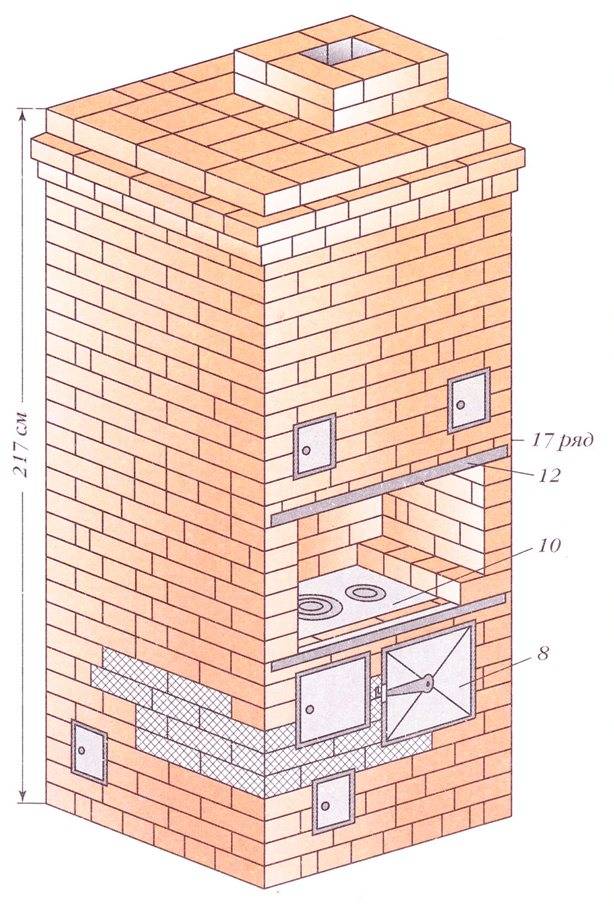

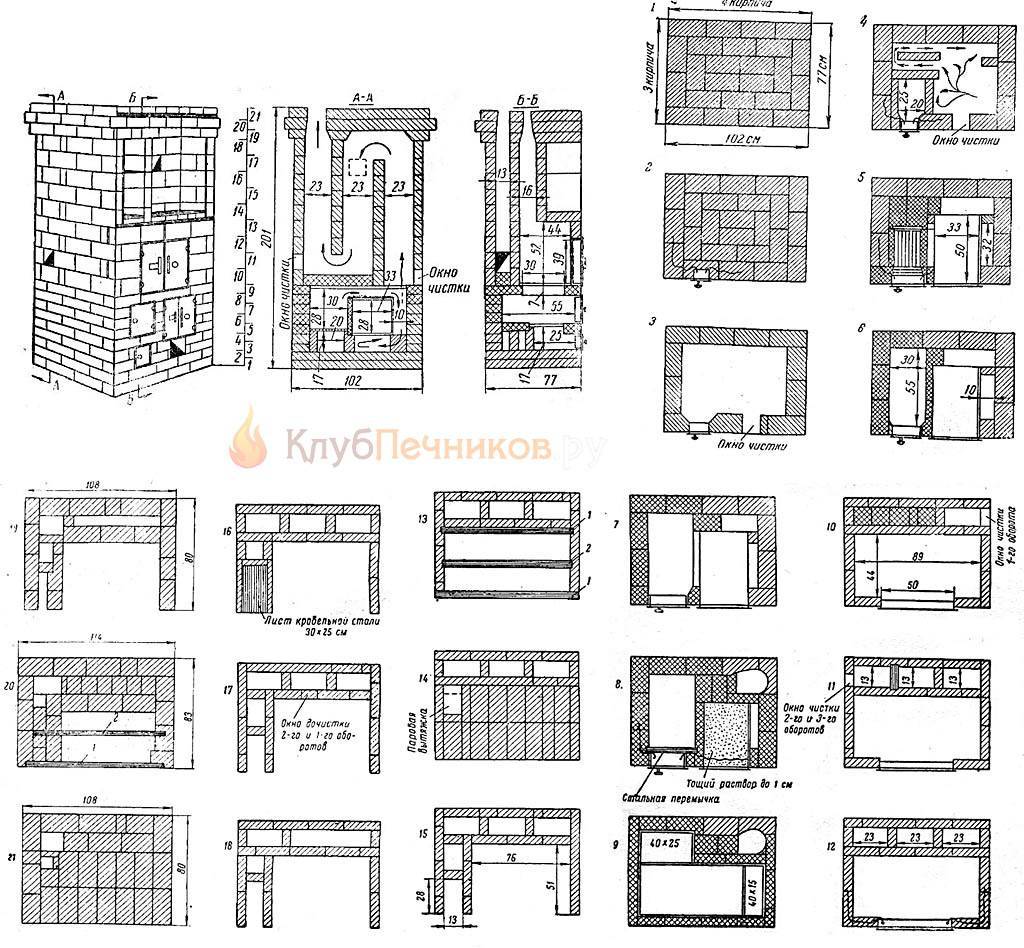

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

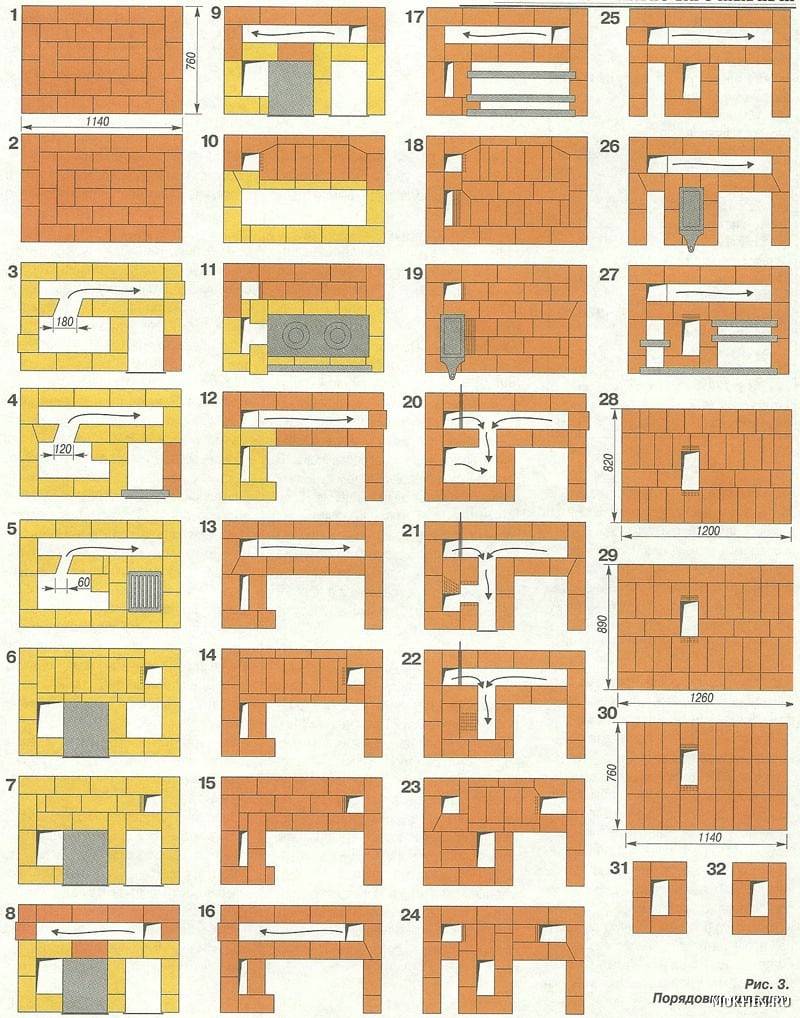

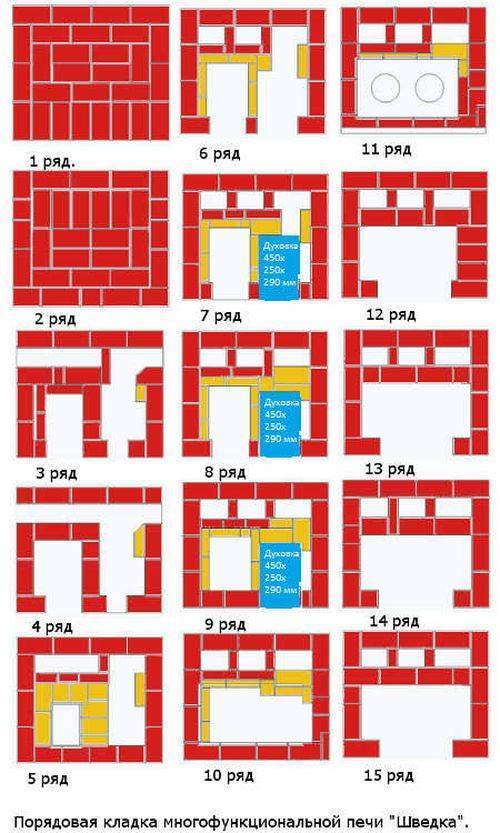

Схема порядовки отопительно-варочной печи шведки с духовкой

Порядовка

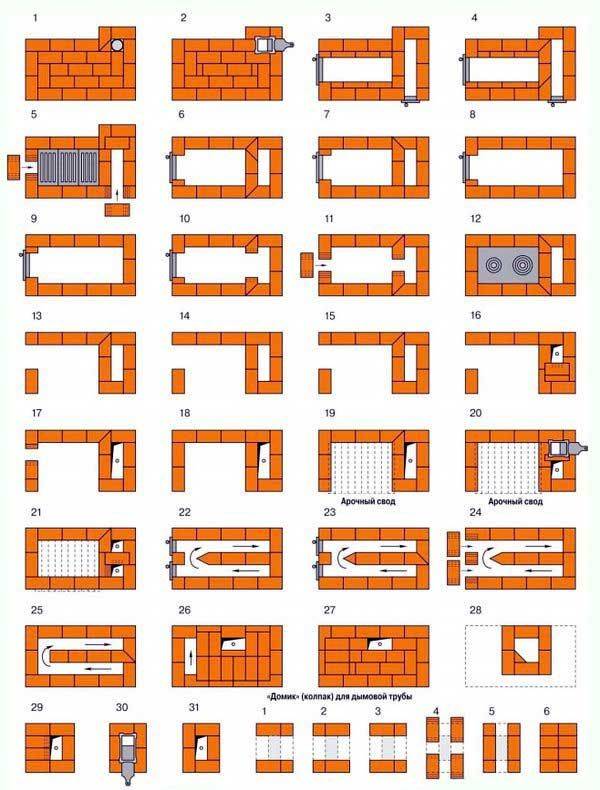

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

  • 1 ряд. Сплошной (28 красных кирпичей).
  • 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
  • 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
  • 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
  • 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
  • 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
  • 7 ряд. Дублирующий.
  • 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
  • 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
  • 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
  • 11 ряд. Формируется варочная камера. 16,5 красных.
  • 12 — 15 ряд. Дублирующие.
  • 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
  • 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
  • 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
  • 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
  • 20, 21 ряд. Дублирующие.
  • 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
  • 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
  • 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
  • 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
  • 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
  • 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
  • 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
  • 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
  • 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
  • 31 ряд и далее. Наращивание трубы.
Популярные статьи  Терморегулятор purmo MTW 30 для радиаторов

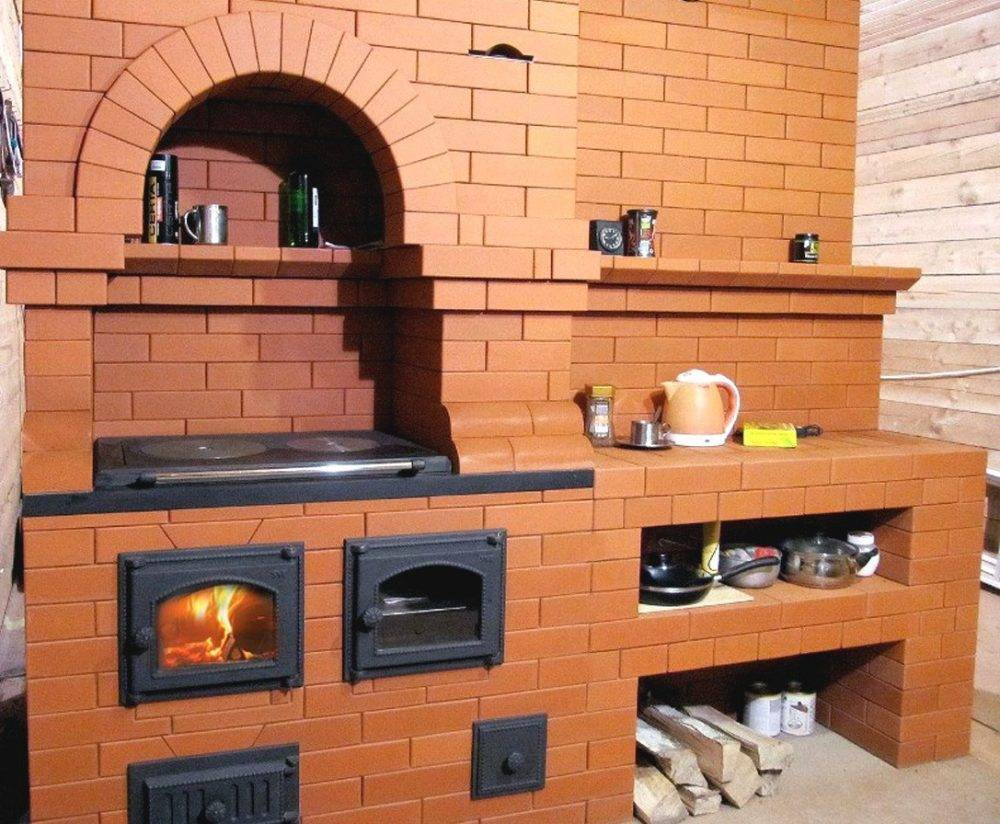

Небольшая печка для дачи

Шведская печка Буслаева идеально подходит для использования на даче, где на протяжении всего сезона полевых работ проживают люди

В конструкции присутствует ниша, на которой можно быстро высушить обувь и одежду, что очень важно, если делать это приходится часто

Фурнитура печи соответствует фурнитуре предыдущего варианта. Духовой шкаф сооружения способен давать тепловую волну. За счет небольших размеров материалов затрачивается немного, но малые размеры печи повлияли и на тепловую мощность в сторону ее уменьшения. Шведка рассчитана на обогрев дома площадью не более 20-25 кв. м. при температуре снаружи больше 15 градусов. Конструкция легкая, порядовка вполне понятная.

Маленькая печка является канальным сооружением и включает в себя варочную плиту, габариты которой незначительно превышают размеры голландки-колонки. Если духовка устанавливается, то ее располагают на немалом расстоянии от топки. Первый жар никак не влияет на духовку, когда растапливают печку, тепловой волны от духовки нет.

Рядом с топочной частью нет камеры, в которой происходит дожигание, чем и отличается маленькая печка от обычных сооружений. Своей работой печь больше напоминает голландку, нежели печь-шведку, от шведской печки взято только название.

Печи небольших размеров представляют собой декоративные приборы, имеют в своей основе специальные сплавы и устанавливаются в готовом виде. Это современные изделия, расчет размеров которых осуществляется компьютерами огнеупоров. Внешне они могут выглядеть иначе, чем старый вариант шведки, но расчет выполняется с учетом одинаковых принципов.

Печь-шведка своими руками: порядовка, материалы и особенности установки

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Также приготовьте такой набор материалов для работы:

  • топочная конструкция;
  • поддувало;
  • дверцы для прочистки;
  • духовка;
  • колосники и задвижки;
  • полоска из стали.

Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности. После того, как первый ряд выложен, поставьте дверцу для поддувала

Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются. Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра

Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.

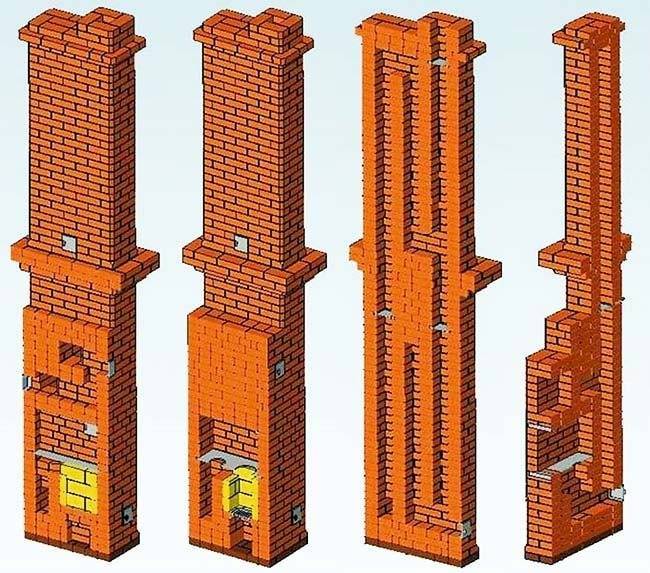

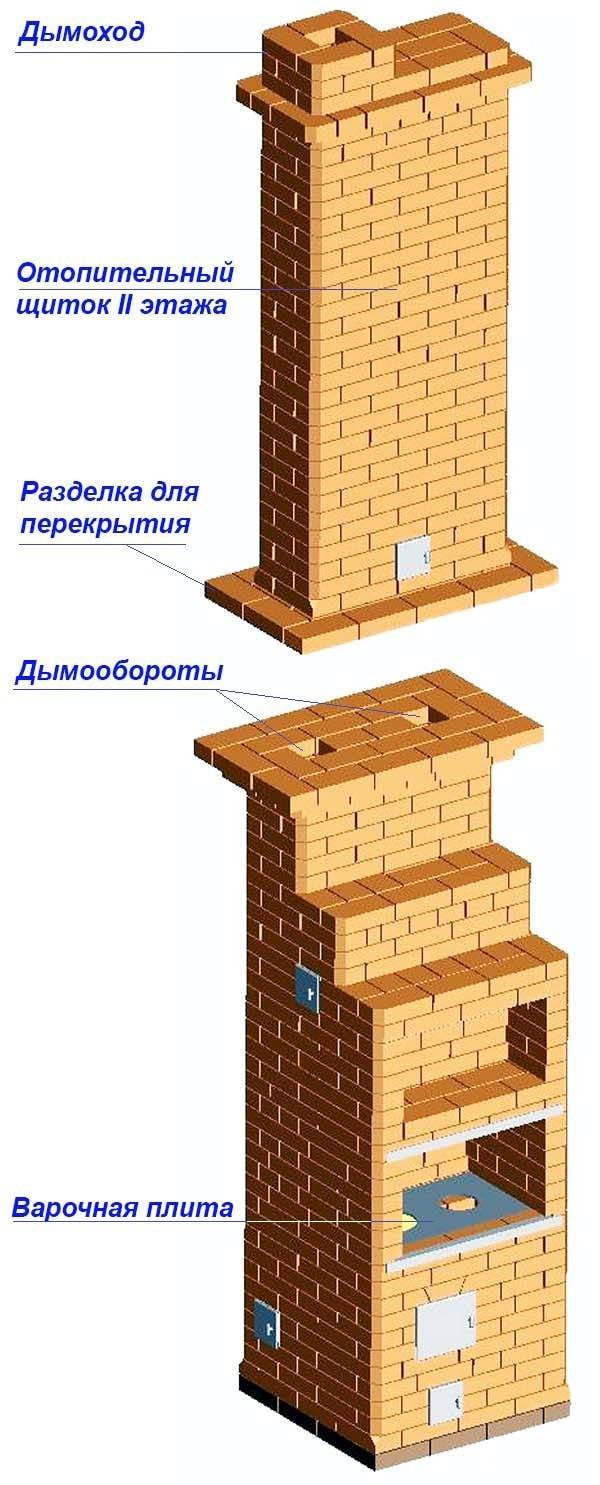

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Популярные статьи  Как просверлить отверстие в гранитной мойке

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Печь Шведка своими руками чертежи и порядовка

Материалы для постройки:

  • кирпич глиняный красный (полнотелый) – 950 шт.;
  • кирпич шамотный ША-8 – 18 шт.;
  • колосники 200 х 300 мм;
  • плита на 2 конфорки 71 х 41 см;
  • задвижка 130 х 130 мм – 3 шт.;
  • дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
  • равнополочный уголок 40 х 5 мм – 2 м;
  • полоса 50 х 5 мм – 5 м;
  • лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Печь Шведка своими руками чертежи и порядовка
Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

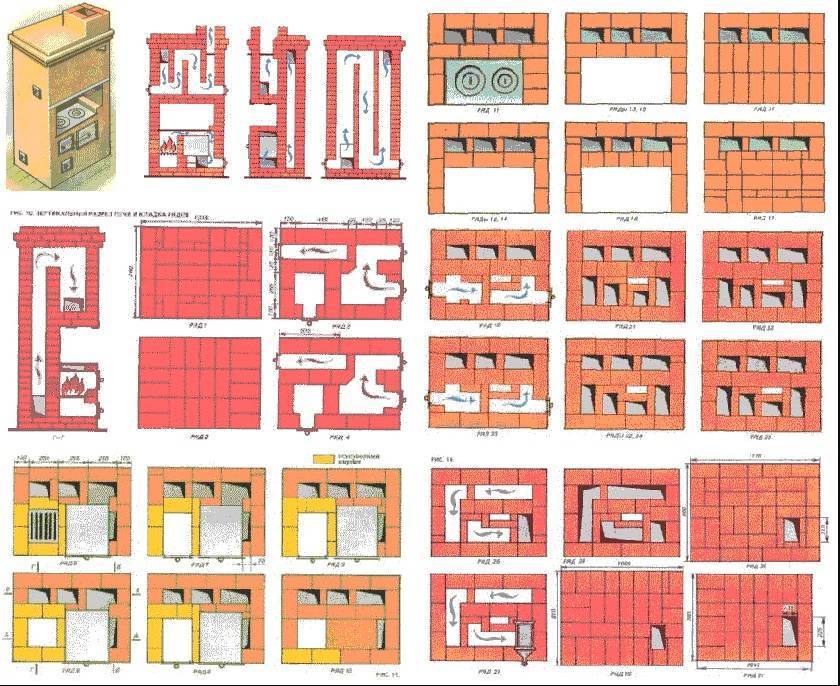

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

  1. Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
  2. Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
  3. После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
  4. Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
  5. Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

  1. Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
  2. Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
  3. Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:

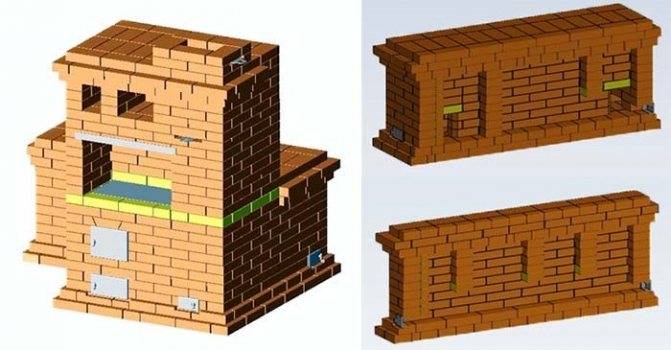

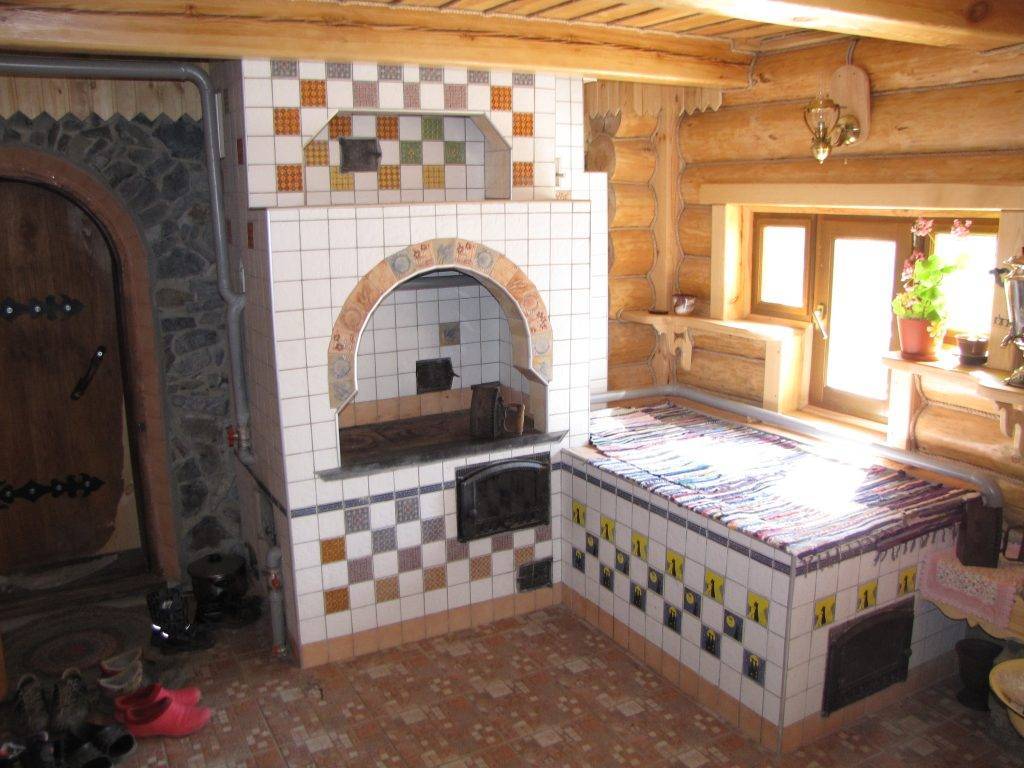

Проект печки с лежанкой и плитой

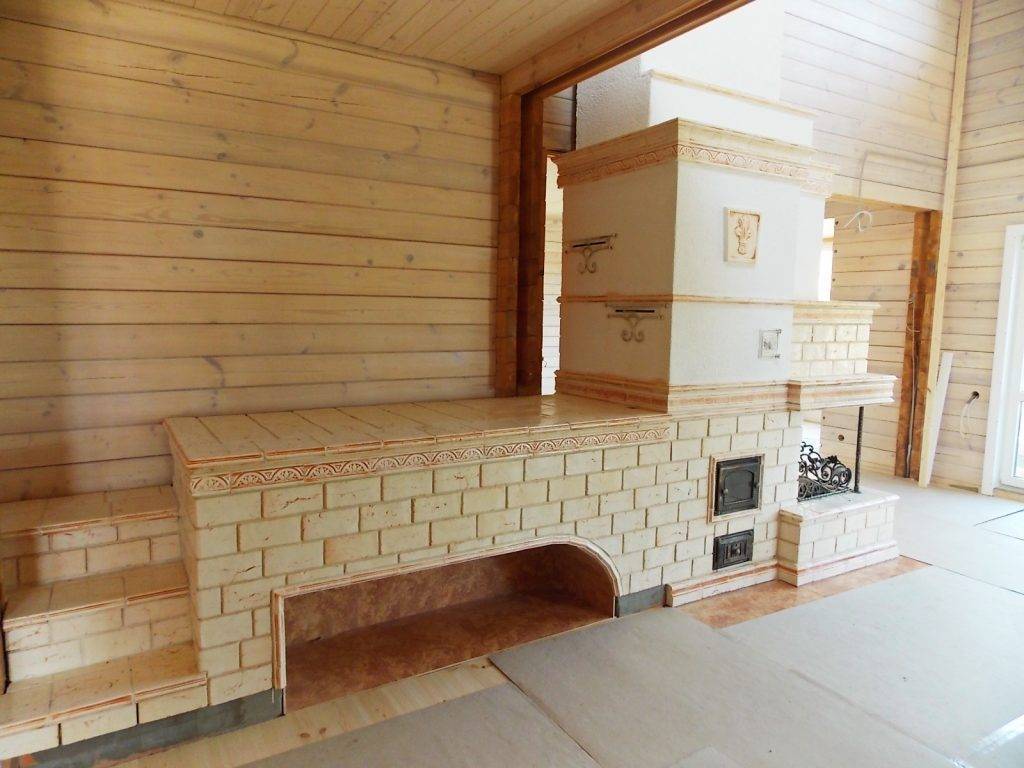

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Печь Шведка своими руками чертежи и порядовка
Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

  • красный полнотелый кирпич (стандартный) – 870 шт.;
  • шамотный камень типа ША-8 – 140 шт.;
  • колосники размером 415 х 240 мм;
  • панель чугунная варочная 65 х 31 см;
  • заслонка 13 х 25 см – 2 шт.;
  • дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
  • уголок №5 (50 х 50 х 5 мм) длиной 1 м;
  • полоса стальная поперечным сечением 50 х 5 мм – 7 м;
  • пластина металлическая 375 х 360 мм.

Печь Шведка своими руками чертежи и порядовка
Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

  1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
  2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
  3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
  4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
  5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
  6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
  7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

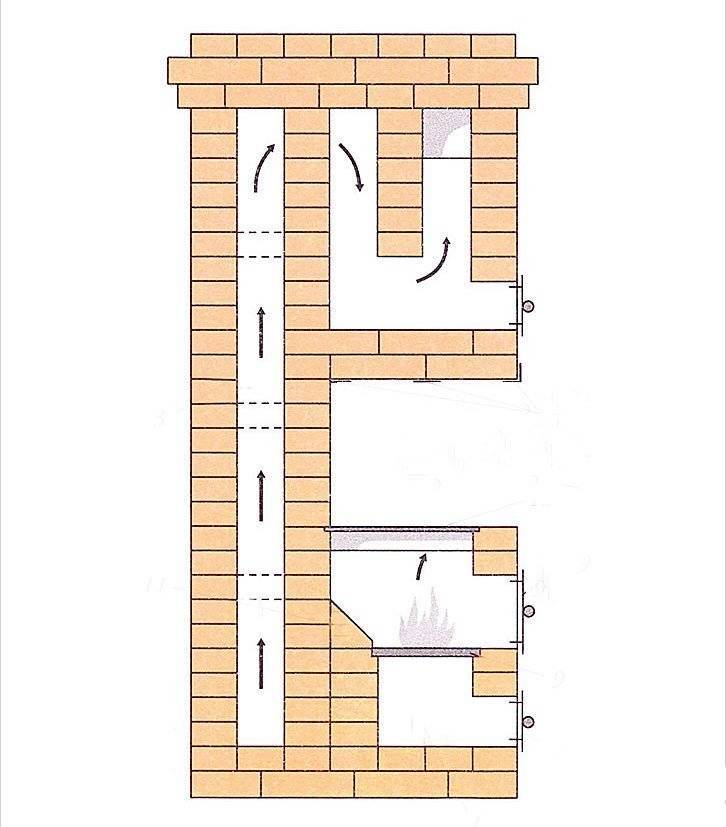

Принцип работы печи

  1. В топке разгорается топливо, и получившийся газ проходит под варочную плиту.
  2. Происходит нагрев плиты, духового шкафа.
  3. Отопительные газы скапливаются в замкнутом пространстве отопительной камеры, где ее нагревают.
  4. Через боров дымовой трубы газы удаляются.

Что привлекает в данных печках, так это эффективность сжигания и нетребовательность к топливу.

В камеру сгорания загружаются дрова, уголь, мелкая древесина или камыш, — все это успешно сгорает и выделяет массу тепловой энергии в доме, благодаря удачной конструкции.

Популярные статьи  Расширительный бак для водоснабжения выбор, установка

Очень удобно, что горячий воздух из духовки начинает поступать в комнату практически сразу после растопки. В то же время тыльная сторона, которую нагревают дымовые газы, достаточно долго держат тепло. Главное, после угасания топки не забыть закрыть задвижку, иначе печка быстро остывает.

Как и голландка, шведка занимает немного места в доме, притом устанавливается в простенке между комнатами, что еще больше способствует экономии места.

Плита для варки и ниша для сушки вещей создает дополнительный комфорт при эксплуатации подобного рода источников тепла.

Виды печей и их характеристики

Печь Шведка своими руками чертежи и порядовка

Есть несколько моделей шведской печи:

  • варочная поверхность и отопление только плитой и, при желании, еще и дополнительная духовка, чайник для горячей воды и сушилка;
  • печь-камин, которую можно разместить таким образом, чтобы отопительно-варочная часть конструкции уходила в кухню, а декоративная каминная сторона — в спальню или гостиную;
  • шведка с лежанкой — такая печь имеет более сложную конструкцию, но зимой может выполнять функцию теплой постели.

Печь Шведка своими руками чертежи и порядовка

Однако широко известно положительное действие таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо разогретой плите и болезнь отступит.

Модель выбирается исходя из площади, которую можно под нее использовать, так как одни разновидности достаточно массивны, а другие, наоборот, имеют компактные формы.

Печь Шведка своими руками чертежи и порядовка

Например, если швед установлен на кухне и его расположение не граничит с другими помещениями, выбор обычно падает на компактную плиту для обогрева и приготовления пищи.

Если необходимо отапливать весь дом, выбирается подходящее место для печи, где она будет обогревать сразу две комнаты, либо вариант с лежанкой, от которой также исходит достаточно большое количество тепла.

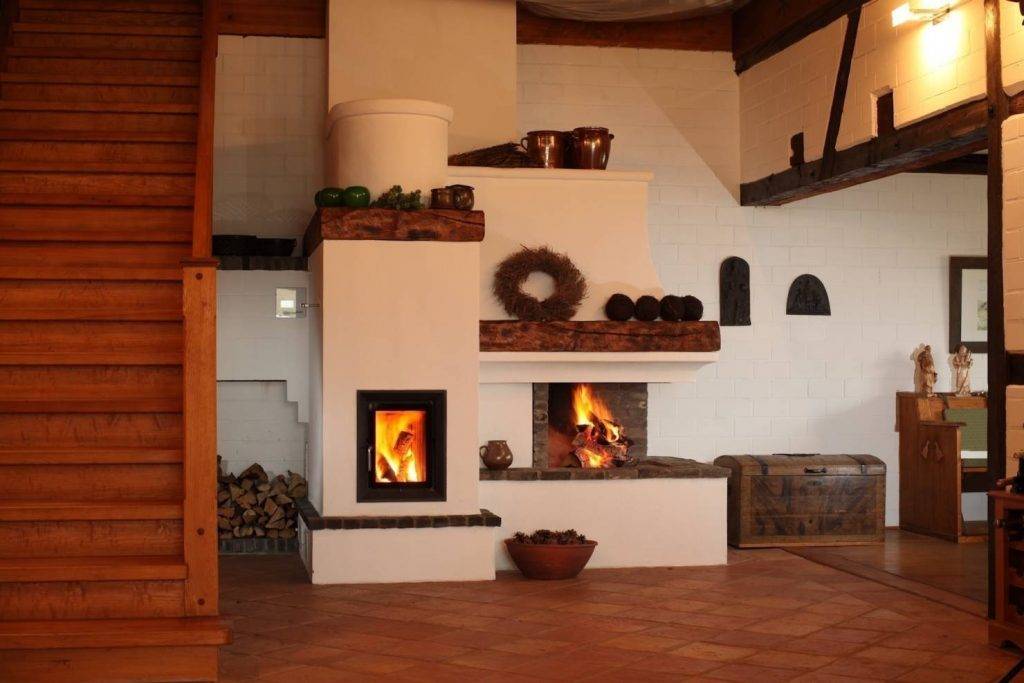

Шведка с камином прекрасно подойдет для романтического интерьера — его обычно выбирают те хозяева, которые любят проводить вечера у костра. Если кладка каминной секции произведена правильно, она также сможет отапливать помещение, в которое входит его очаг.

Печь Шведка своими руками чертежи и порядовка

Что касается конструкции щита, то такие печи также делятся на несколько типов:

    • В случае горизонтального строительства щита нагрев конструкции происходит равномерно.

      Однако для очистки такой системы требуется большое количество отверстий для очистки, оборудованных дверцами, что делает такую ​​конструкцию более сложной и дорогостоящей в строительстве.

    • В случае вертикального расположения газоходов в такой плите может быть только один люк для очистки.

      Поскольку очень часто такие духовые шкафы располагаются между двумя помещениями, одна из них будет нагреваться быстрее, чем другая. Это связано с тем, что в первом канале, расположенном сбоку от топки, температура будет значительно выше, чем в третьем, куда удаляются уже охлажденные газы.

Печь Шведка своими руками чертежи и порядовка

Шведский с режимом колокольной печи.
Этот вариант имеет преимущества обеих вышеупомянутых систем. В этом случае духовой шкаф нагревается равномерно и для самой конструкции требуется всего одно окно для чистки. Еще один плюс: для возведения такой печи нужно меньше кирпичей. Кроме того, такая конструкция относительно медленно остывает.

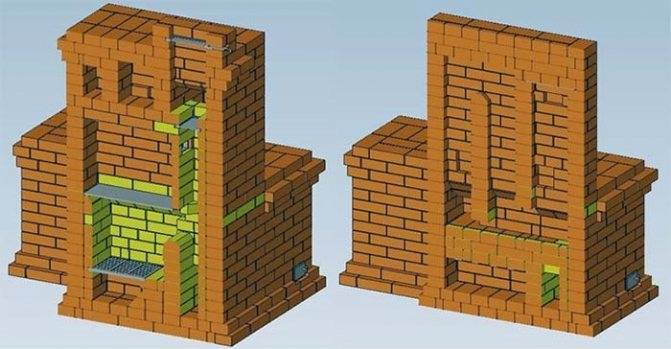

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Печь Шведка своими руками чертежи и порядовка
Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

  • красный полнотелый кирпич (стандартный) – 870 шт.;
  • шамотный камень типа ША-8 – 140 шт.;
  • колосники размером 415 х 240 мм;
  • панель чугунная варочная 65 х 31 см;
  • заслонка 13 х 25 см – 2 шт.;
  • дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
  • уголок №5 (50 х 50 х 5 мм) длиной 1 м;
  • полоса стальная поперечным сечением 50 х 5 мм – 7 м;
  • пластина металлическая 375 х 360 мм.

Печь Шведка своими руками чертежи и порядовка
Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

  1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
  2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
  3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
  4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
  5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
  6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
  7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Печь Шведка своими руками чертежи и порядовка
Акт опрессовки системы отопления
