Модульные розетки на din рейку

Разновидности DIN-реек

Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.

В зависимости от профиля различают несколько видов приспособления:

  • Розетка на DIN-рейку Омега типа

    Ω-тип (Омега) или ТН35. Свое название данный тип получил благодаря изогнутым наружу концам рейки. В сечении изделие напоминает букву Омега греческого алфавита. Иное название взято из-за унифицированного размера, ее ширина составляет 35 мм. Этот вид является модерновой и наиболее используемой разновидностью приспособления. В нашей стране она классифицируется как рейка для установки и крепления низковольтных приборов управления и распределения. Кроме того, есть вспомогательная модификация типа Омега с уменьшенной шириной и толщиной профиля. Она не предназначена для монтажа оборудования, но используется для крепления зажимов с тем, чтобы соединять провода монтируемых приборов.

  • G-тип. По внешнему виду изделие напоминает букву G латинского алфавита – от этого и получило свое название. Его концы загнуты во внутреннюю часть профиля, один из которых меньше и ниже другого. Применяется при установке и обсаживании колодок для соединения проводов, аппаратных зажимов и клемм.
  • С-тип. Также, как и предыдущий тип, данная разновидность получила название благодаря форме профиля, концы которого загнуты внутрь и имеют одинаковую длину, напоминающий букву С. Область применения рейки данного типа аналогична G-типу. Тем не менее, определенные устройства или дополнительные приборы, которые требуется установить в щитке, крепятся исключительно на такую форму рейки.

Кроме своей конфигурации дин рейки различаются по материалу изготовления:

  • Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
  • Медь.
  • Алюминий.

В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.

Касательно размеров реек, следует заметить, что они стандартны:

  • 35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
  • 35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
  • 15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.

Это интересно: Одноклавишный выключатель

Подключение проводов

Подключение щитовой розетки можно проводить до или после монтажа

Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением

Для выполнения подключения понадобятся зажимы для присоединения электропроводов.

Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.

Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.

Проводка в квартире от щитка своими руками

Время чтения: 5 минут Нет времени?

Дом должен быть уютным, чистым и безопасным

Именно последнему пункту стоит уделить предельное внимание, если речь идет об электропроводке. Старая квартира или новая – нужно, чтобы электричество было проведено по всем правилам и с учетом установленных норм

Проводка в квартире от щитка своими руками – это дело не очень простое, но вполне реальное, если узнать, как все нужно правильно делать, какие кабеля использовать и придерживаться техники безопасности. Для того чтобы все прошло гладко и без искр, мы предлагаем узнать об электропроводке больше.

Модульные розетки на din рейку

Проводка в квартире от щитка своими руками

Установка розеток

Название вида работ Ед. изм. Стоимость, руб.
Установка розеток и выключателей света шт. 180
Установка розеток шт. 180
Установка наружной розетки шт. 180
Установка внутренней розетки шт. 230
Установка розеток с заземлением шт. 250
Установка компьютерной розетки RJ45 (интернет) шт. 230
Установка телевизионной розетки (ТВ) шт. 230
Установка телефонной розетки RJ11, RJ12, RJ45 шт. 230
Установка розетки для электроплиты шт. 400
Установка электроточки скрытой проводки (без высверливания чашечки) шт. 250
Установка электроточки наружной шт. 350
Установка подрозетников шт. 100
Установка распаечной коробки наружной шт. 450
Установка распаечной коробки внутренней шт. 650
Ремонт розетки шт. 400
Ремонт выключателя шт. 500
Замена розетки шт. 180
Монтаж механизма внутренней розетки шт. 200
Замена механизма внутренней розетки шт. 300
Установка двойной розетки в один подрозетник шт. 300
Демонтаж розетки шт. 100
Устройство отверстий в стене для подрозетников в гипсе, ГКЛ шт. 300
Устройство отверстий в стене для подрозетников в кирпиче шт. 400
Устройство отверстий в стене для подрозетников в бетоне шт. 450

Подписка на рассылку

Всех, кто запланировал самостоятельный монтаж проводки в квартире или доме, часто интересует вопрос: «как подключить электрическую розетку?». Как правило, в одной комнате находится несколько розеток, предназначенных для подключения разных электроприборов, и для того чтобы смонтировать нужное количество розеток, необходимо произвести предварительные расчеты.

Модульные розетки на din рейку

Схема расположения розеток и примерное количество элементов

Для начала необходимо составить план размещения розеток, который будет включать в себя указание всех электроприборов, которые будут подключаться к розетке. Самое большое количество розеток приходится на кухню, поскольку там располагается большее количество оборудования.

Схема розеток на кухне включает в себя большое количество электроприборов. А это значит, что проводка должна выдерживать большую нагрузку, поэтому стоит разделить розетки на несколько групп и провести параллельно кабели для их подключения.

При расчете количества розеток, запитанных от одной линии, необходимо рассчитать их общую токовую нагрузку для определения сечения кабеля.

Например, если общая нагрузка электроприборов в комнате будет составлять от 2 до 4 кВт, необходимо в соответствии с таблицей длительно-допустимых токовых нагрузок выбрать кабель 2,5мм2.

Для меньшей нагрузки можно использовать провод с сечением в 1,5мм2, а для большей, например, для индукционных варочных поверхностей или духовых шкафов, мощность которых может достигать 7-8 кВт, лучше выбрать кабель с сечением 6мм2.

Модульные розетки на din рейку

Как подключить две розетки

Распаячная коробка – это устройство, монтируемое в квартире, в которую входят провода от распределительного щитка. Во время подключения розетки, используются два провода от соединительной коробки (ноль и фаза), которые соединяются с контактами розетки. Таким образом, схема соединения розеток может включать в себя провод, подключаемый параллельно ко второй розетке либо независимо, через распредкоробку.

Модульные розетки на din рейку

Особенности установки модульной розетки

Перед монтажом каждого электрического щитка необходимо четко определиться с количеством и порядком расположения всех модульных устройств, входящих в его состав. Это связано не только с необходимостью правильно составить общую схему электроснабжения квартиры, но и напрямую влияет на выбор корпуса распределительного устройства.

Каждый модульный элемент имеет четко определенный размер, который регламентируется стандартом DIN43880. В соответствии с этим документом ширина одного модуля принята равной 17,5 мм.

В зависимости от мощности, на сегодняшний день выпускают две разновидности розетки на дин рейку. Они отличаются, в первую очередь, размером.

Популярные статьи  Инструкция по охране труда при использовании электронагревательных приборов

Конструкция каждой такой розетки не имеет принципиальных отличий от устройства встраиваемых или накладных моделей. Такая розетка также имеет две рабочих клеммы, к которым подключаются фазный и нулевой провода. В зависимости от назначения, это устройство может быть оснащено заземляющими контактами.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбрали плитку для ванной? Не забудьте о затирке для швов

Единственной особенностью таких розеток является их четко регламентированная форма и размер, а также наличие специальной защелки, позволяющей монтировать изделие на рейку.

Модульные розетки на din рейку

На рисунке представлены два наиболее распространенных типа розеток, предназначенных для установки на din рейке. Эти модели, помимо размера, отличаются наличием заземляющих контактов.

Розетка без заземления

Ширина этого устройства составляет 1 модуль (17,5 мм), оно очень компактно. Для установки такой розетки не приходится выделять много места. Предназначено подобное изделие для подключения маломощных потребителей, не требующих обязательного заземления, например, светильника или паяльника. Выпускаются модели с номинальным током 6 и 10 А.

Розетка с заземлением

Несколько более габаритной является розетка, имеющая ширину 2,5 модуля. Она оборудована заземляющими контактами и предназначена для питания потребителей, металлические части корпуса которых при работе должны быть заземлены. К таким устройствам можно отнести, например, ручной электроинструмент. Выпускаются модели, имеющие номинальный ток 10 и 16 А.

В пределах двух рассмотренных разновидностей существует достаточно большое количество вариантов конструктивного исполнения розеток, предназначенных для установки на дин рейку, которые предназначены для работы в разных условиях.

Большинство устройств, представленных в магазинах электротоваров, имеют степень защиты IP20, этого вполне достаточно для установки их в распределительном щитке.

Что касается расшифровки обозначения степени защищенности электрооборудования IP, то она очень проста. Первая цифра кода соответствует диаметру предмета, от воздействия которого защищено данное оборудование. Цифра 2 обозначает, что корпус устройства защищен от проникновения в него предметов диаметром более 12,5 мм (пальцев человека или подобных им объектов). Вторая цифра числового кода показывает степень влагозащищенности. 0 соответствует отсутствию какой-либо защиты от влаги.

При необходимости можно выбрать изделие, соответствующее более высоким нормам защиты. Например, розетка с заземлением Bemis 1/16A, имеющая степень защищенности от окружающей среды IP44, предназначена для эксплуатации в сложных условиях. Корпус этого изделия выполнен из прочного пластика, он надежно защищен от пыли и водяных брызг. Это дает возможность активно применять такие розетки на производственных предприятиях.

Доставка

Транспортные компании Деловые линии ПЭК Курьерские службы EMS Почта России СДЭК Пункты выдачи Boxberry (3—5 дн.) СДЭК (2—5 дн.)

Накопительная дисконтная система начинает работать с момента совершения первой покупки.

Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:

3%

— сумма покупок за полгода от 30 000 ₽

5%

— сумма покупок за полгода от 60 000 ₽

7%

— сумма покупок за полгода от 90 000 ₽

Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.

В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.

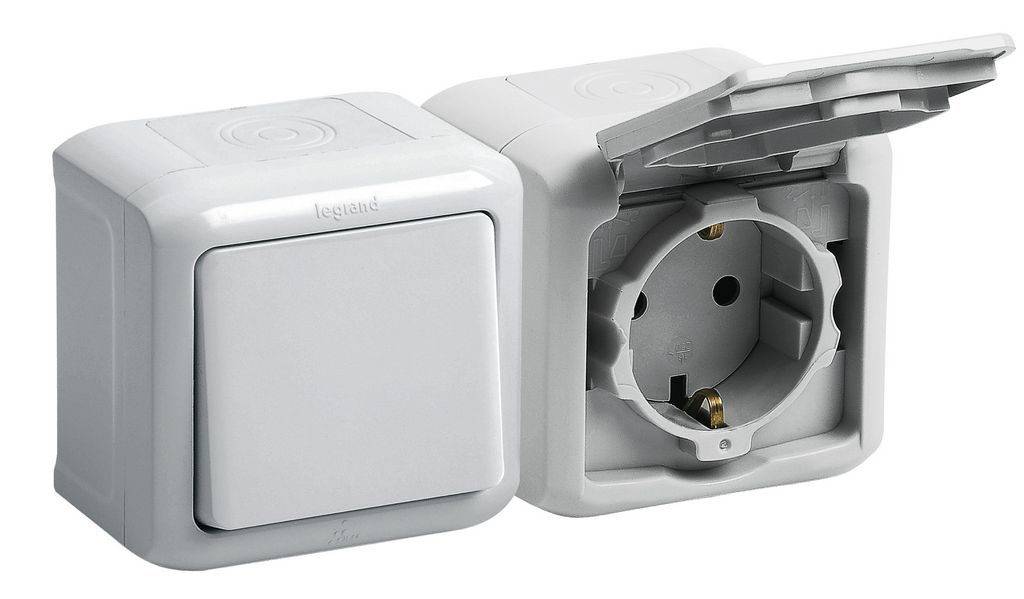

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Модульные розетки на din рейку

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Модульные розетки на din рейку

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Модульные розетки на din рейку

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Модульные розетки на din рейку

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Модульные розетки на din рейку

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

  • Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
  • Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
  • Аналогично построена защита розеток и стиральной машины.
  • Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

  • один АВ предохраняет линию освещения коридора и обеих комнат;
  • второй установлен на освещение кухни, туалета и ванной;
  • отдельно защищается линия, которая питает бойлер;
  • следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Модульные розетки на din рейку

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

Модульные розетки на din рейку

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Популярные статьи  KCupe Блог Печка из 200л бочки с паровым отоплением

Пример показан на нижеприведенном рисунке:

Модульные розетки на din рейку

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Конструкция и характеристики розетки

Что касается внутреннего устройства розеток, устанавливаемых на din рейку, то к его особенностям можно отнести только наличие пластиковой защелки, позволяющей надежно зафиксировать устройство на рейке.

Монтаж элементов современной электропроводки предусматривает использование заземляющего защитного проводника РЕ. Большинство моделей щитовых розеток оснащены контактами для его присоединения, однако встречаются изделия, предназначенные для использования в двухпроводной системе. Несомненным преимуществом таких устройств являются незначительные размеры, позволяющие расположить их в щитке на месте одного стандартного модуля (17,5 мм).

Еще одним важным параметром, который характеризует розетки, устанавливаемые на din рейку, является степень их защищенности от воздействия влаги и пыли. Этот параметр определяется с помощью буквенно-числового кода, например, IP44. При этом первая цифра соответствует степени защиты от проникновения предметов различного размера внутрь корпуса устройства, а вторая – его влагозащищенности.

Модульные розетки на din рейку

Для установки таких изделий в распределительных щитках, как правило, достаточно выбрать устройство со степенью защиты не ниже IP20. При установке din рейки на открытом воздухе или в помещениях с повышенной влажностью или задымленностью следует обеспечить степень защиты устройства на уровне не ниже IP44.

Разновидности DIN-реек

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.

Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.

DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.

Рейки классифицируются на следующие разновидности:

  1. Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.
  2. Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
  3. Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.

Модульные розетки на din рейку

Размеры реек

Модульные розетки на din рейку

Габариты реек – это один из основных критериев, по которому их различают и выбирают.

Выделяют следующие стандартные размеры:

  1. Размер 35х7,5 мм. является общепринятым стандартом, представляет классические габариты для DIN реек. Подобная разновидность является наиболее известной и распространенной, причем не только в быту, но и в промышленности. Большинство современных электротехнических приборов изначально рассчитано для крепления при помощи реек с такими характеристиками.
  2. Размер 35х15 мм. является менее распространенным вариантом приспособлений. Разновидность обычно именуется глубокой благодаря высоте профиля, которая была увеличена фактически в два раза. Сфера использования довольно узкая: нужда в таких профилях возникает лишь в некоторых отраслях промышленности, где они помогают осуществлять установку и крепеж профессионального оборудования навесного типа.
  3. Размер 15х5 мм. является еще одним общепринятым стандартом, но особого распространения он не получил, а на территориях стран СНГ фактически нигде не используется. Рядом европейских компаний осуществляется производство специфического навесного оборудования, которое изначально рассчитано на подобный размер, но оно задействуется в очень узких промышленных сферах.

Профили, которые изготавливаются специально для использования в промышленных отраслях, могут также разделяться по своей длине, выделяют две основные разновидности:

  1. Длина равная метру при толщине от 0,8 до 1,5 мм., это единственная разновидность, которая по действующим нормам может иметь столь низкий параметр толщины. По большей части, предназначены для последующего разделения на отрезки с различным показателем длины.
  2. Длина равная 2 метрам, такие рейки используются также как и предыдущая разновидность, но выпускаются только с параметром толщины от 1 мм. и больше.

В бытовых целях, чаще всего используются профили со стандартным размером 35х7,5 мм. и обладающие незначительной длиной, которая меньше метра. Габариты можно откорректировать самостоятельно: в случае необходимости потребуется просто отпилить определенный отрезок.

Также, можно приобрести уже готовые части, которые адаптированы под установку определенного числа автоматов. В таком случае, стандартная ширина автоматическая выключателя, равная 17,5 мм., выступает в роли меры длины, которая определяет габариты профиля. Обычно, осуществляется выпуск приспособлений, рассчитанных на монтаж от 2 до 10 автоматических выключателей.

Монтаж

Перед тем как начать монтаж электрического гнезда, нужно убедиться, что параметры розетки соответствуют мощности того оборудования, которое предусматривается к подключению.

Если розетка будет установлена на небольшой электрический щиток дома или квартиры, то номинальный ток вполне допустим 6А, 10А. Если модульный прибор будет установлен для питания мощных электроприборов, необходимых при выполнении работ строительного или ремонтного характера, то его номинальный ток должен быть не менее 16А.

Для примера приведем электрогнездо с заземлением Bemis 1/16A со степенью защищенности IP44. Прочный пластиковый корпус соответствует высокому уровню защиты, что дает возможность применения Bemis 1/16A на производстве.

Последовательность выполнения монтажа модульного электрического гнезда:

  • Пользуясь отверткой, приподнимите подвижную часть пластикового зажима.
  • Установите розетку на профиль рейки и отпустите зажим. Щелчок сигнализирует о том, что защелка закреплена, а значит, розетка зафиксирована.
  • Займитесь подсоединением к ней трех проводов: фазного, нулевого и заземляющего.

Модульные розетки на din рейку

Розетки на рейки

Вольтметр D2-V-1-0.5 переменного тока с креплением на DIN-рейку

Различают несколько наиболее применяемых видов устройств, предназначенных для установки на DIN-рейке. Они отличаются размерами и наличием заземляющих контактов. Главной отличительной особенностью модульных розеток является наличие клемм, служащих для крепления к дополнительному профилю.

Розетка без заземления имеет небольшие габариты, ее ширина составляет 1,75 см, что равно 1 модулю. Основное ее назначение – подключение приборов небольшой мощности, не требующих заземления (паяльник, маленький светильник). Значение номинального тока составляет 6А или 10А.

Розетка с заземлением имеет ширину 2,5 модуля. Это обусловлено наличием внутри корпуса заземляющих контактов. Устройство предназначено для подключения приборов, металлические элементы которых в процессе работы требуют заземления. Показатель номинального тока розетки данного типа идентичен предыдущему типу устройства.

Конструктивные размеры электротехнического устройства отвечают мировым стандартам, что позволяет монтировать их в современные электрощиты без использования вспомогательных крепежных элементов и составляют с заземлением и без оного:

  • расстояние между краями: 7,6 см и 7,7 см;
  • длина: с заземлением – 4,4 см и 1,8 см;
  • высота штепсельного разъема: независимо от типа – 4,5 см;
  • толщина: 6,4 см и 6,6 см.

Розетка на DIN-рейку с заземляющим контактом

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.

Модульные розетки на din рейку

Сергей Савельев

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Популярные статьи  Неприятный запах в ванной или туалете. Причины возникновения, как избавиться

Виды, характеристики

Розетка на DIN-рейку монтируется тогда, когда нужно подключать к электричеству потребителей, расположенных рядом с щитовой. С ее помощью можно ремонтировать элементы щитка. Обычно такую розетку можно увидеть в промышленных и офисных зданиях. Устройство крепится к рейке при помощи пластиковой защелки.

Классификация:

  • без заземления (для подключения маломощных приборов);
  • с заземлением (для подключения приборов, имеющих металлические элементы).

Розетка без заземления имеет меньшие габариты, она занимает в щитке один модуль, а устройство с заземлением — 2,5 модуля. Мощные электроприборы подключаются к разъемам с заземлением. Аппарат может быть рассчитан на номинальный ток 6, 10, 16 Ампер.

Изделие различают по степени влагозащищенности. Она обозначается как IP. Розетка с IP44 защищена от попадания внутрь корпуса инородных предметов. Для дома или квартиры достаточно защищенности IP20. Розетка бывает разной ширины, длины, высоты, с разным расстоянием между краями.

Достоинства:

  • облегчает ремонт и диагностику электроприборов;
  • компактна;
  • особая форма обеспечивает надежный контакт с вилкой;
  • проста в монтаже;
  • срок службы составляет 15 лет.

Розетку на ДИН-рейке удобно использовать там, где нельзя установить обычную (на лестницах, в подвалах). Применяя ее, можно избежать штробления стен.

Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно

Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).

От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками

Питающий кабель общей сети заводят в одну из коробок.

Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.

Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).

Очистить подрозетник от строительного мусора

Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз

Установка, выравнивание и фиксация как в предыдущем случае.

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Щит учета электрической энергии с УЗИП, заземление ТТ

Модульные розетки на din рейку
Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут. Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Модульные розетки на din рейку

  1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
  2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

Основное назначение

Электрощиток состоит из ряда модульных устройств (выключателей, автоматов, индикаторов, розеток т. п.), каждый из которых выполняет определенную функцию.

Щитовая розетка монтируется в электрический щиток для возможности подключения к нему любого электроприбора во время обслуживания и ремонта элементов распределительного устройства. Такую розетку часто используют для подключения потребителей электричества, расположенных близко к щитовой. Нередко во время контрольного осмотра оборудования подключают и переносные светильники.

Розетка на DIN-рейку устанавливается в зданиях различных предприятий и офисных помещениях крупных компаний для создания надежного электрического контакта с сетевой вилкой прибора любой мощности во время обустройства макетных павильонов, испытательных стендов и т. п.

Модульные розетки на din рейку

Это интересно: Подрозетник для бетона

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Модульные розетки на din рейку
Что следует делать если промерзает стена в кирпичном доме
