Манометр для измерения низкого давления газовой среды

Содержание

Информация и документы по охране труда и промышленной безопасности — Naine.ru

Требования к манометрам Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/см2), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/см2). Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм. Установка манометров на высоте более 3 м от уровня площадки не разрешается. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного. В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/см2) или при температуре среды выше 250°С, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007-76 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра. На стационарных сосудах при наличии возможности проверки манометра в установленные Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна. На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания. Манометр не допускается к применению в случаях, когда: отсутствует пломба или клеймо с отметкой о проведении поверки; просрочен срок поверки; стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора; разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности. Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

_____________________________________________________________ Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. N 91)

На каких огнетушителях установлен манометр

Виды огнетушителей по величине давления:

  1. низкого, до 2,5 Мпа:
  2. высокого, от 2,5 Мпа:

Принцип действия огнетушителя – вытеснение ОТВ напором, созданным внутри баллона. Цвет сектора шкалы индикатора и цифровой показатель положения стрелки является основным сигнализатором об исправности.

У некоторых моделей проверка манометром возможна лишь после активации источника холодного газа. Варианты:

Вид Особенности
Закачные Газ внутри баллона непосредственно с ОТВ. Процедуру осуществляют в любое время.
С отдельным источником холодного газа (ИХГ)
  • ИХГ вне основного сосуда. Устройства (как правило, стационарные), состоящие из двух баллонов, соединенных гибким патрубком: с вытесняющим газом и с ОТВ. Первую емкость проверяют, когда угодно, вторую – при поступлении вытеснителя, поскольку в режиме ожидания сосуд без напора;
  • с сифонной трубкой с капсулой или отдельным баллончиком внутри основной емкости. При активации ЗПУ шток пробивает мембрану ИХГ, выпуская газ, выталкивающий ОТВ. Проверить можно только после срабатывания;
  • аналогично для ОХП, где напор возникает после смешивания реагентов.

Внутренний источник самостоятельно не проверяют, это делают только на спецоборудовании, поскольку он без штуцера и одноразовый.

Индикатор давления встроенный или же его можно вставлять/вытягивать. Датчик формально не обязателен, но без него обслуживание, мониторинг состояния огнетушителя невозможен. За отсутствие манометра службы пожарного надзора не штрафуют.

Что нужно учесть при выборе манометра?

Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог

Параметр диапазона измерения.

Это наиболее важный параметр. Стандартный ряд диапазонов давления манометров: 0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2 1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартный ряд диапазонов давления мановакуумметров: -1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд диапазонов давления вакуумметров: -1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.

Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения. Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно. При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.

Параметр класса точности

Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.

Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15. Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность – 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.

Популярные статьи  Теплый плинтус своими руками

Параметр диаметра манометра

Этот параметр важен для приборов, имеющих круглый корпус. Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера.

Возможны два варианта. Радиальное расположение – присоединительный штуцер выходит из манометра снизу. Торцевое – штуцер расположен сзади, с тыльной части прибора.

Присоединительная резьба

Для манометров наиболее характерны метрическая и трубная виды резьбы. Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2. Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.

Межповерочный интервал.

Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.

Приборы для измерения давления

Нередко появляется острая необходимость в приборе для измерения давления жидкостей и газов. Рабочие рамки давления требуют непрерывного контроля в каждой трубопроводной системе или емкости, и для этого применяют устройства для измерения давления газа или измерительные установки. Хороший измеритель давления газа будет гарантом постоянной работы оборудования, независимо от используемой системы, где присутствует давление, будь это газовый трубопровод, отопительная схема или кругооборот замкнутого типа.

Манометры давления

Манометр – это измерительное устройство или установка для измерения дифференциального (например, dp05 датчик дифференциального давления жидкостей газов), абсолютного или избыточного давления. Наиболее распространенные предназначены для измерения только избыточного давления. «Ноль» в таком устройстве находится в соответствии с уровнем давления воздуха. Есть манометры, которые предназначены для универсального измерения, например, фд 09 – измеритель давления газа.

Какими приборами измерить давление газа

На данный момент, передовые технологии позволяют использовать разные типы устройств, что показывают значение давления в определенных интервалах:

  • Электронные манометры – приборы высокоточные. Такие устройства могут работать от 0, до предельных температурных значений. Одним из таких устройств является электронный манометр для измерения давления газа ht.
  • Мановакуумметры используется при чрезмерных характеристиках от — до +.
  • Вакуумметры (подразделяются на тягомеры и менее распространенные тягонапоромеры) предназначены для пониженного атмосферного давления в диапазоне от -1 до 0.
  • Манометры, что предназначены для экстремально пониженных значений до +40 кПа.

Установка манометра

Устройство должно быть расположено на открытом месте не выше 3 метров от уровня площадки, чтобы службы контроля смогли распознать его показания. Манометр устанавливают на трубопроводе между запирающей арматурой и емкостью.

Корпус устройства в поперечнике по правилам должен быть больше или равняться 10 см.

Установка манометра может производиться несколькими способами:

  • Прямым путем.
  • На трехходовой кран.
  • С помощью импульсивной трубки.

Преимущества использования

В первую очередь, стоит отметить универсальность манометра, который заключается в возможности контролировать давление и поддерживать ее на определенном уровне. Во-вторых, устройство позволяет получить точные показатели нормы, так и отклонение от них. В-третьих, доступность практически любо человек может себе позволить приобрести данный прибор. В-четвертых, устройство способно работать стабильно и бесперебойно на протяжении длительного времени, и не требует специальных условий или навыков.

Использование таких устройств в таких областях, как медицина, химическая промышленность, машино- и автомобилестроение, морской транспорт и других требующих точного контроля давления, значительно облегчает работу.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

  • Измерение величины в широком диапазоне.
  • Хорошие технические характеристики.
  • Надёжность.
  • Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

  • Корпус.
  • Стрелки прибора.
  • Шестерёнки.
  • Ось.
  • Поводок.
  • Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

Как правильно подобрать манометр

Измерители давления подбираются для установки в конкретную систему с учетом целого комплекса параметров. Ключевым параметром, по которому выбирается манометр, является диапазон измерений. Рабочий ряд шкал современных моделей является очень широким. Манометр для измерения низкого давления газовой среды

Правильно выбрать манометр по шкале довольно просто. Для этого необходимо подбирать шкалу таким образом, чтобы рабочее давление системы находилось в пределах от 1/3 до 2/3 шкалы. Например, если рабочее давление трубопровода составляет 10 атмосфер, то для его измерения необходимо приобретать манометр со шкалой 0-25 атмосфер (для этой шкалы 1/3 будет равна 8,3 атмосферы, а 2/3 — 16,6 атмосфер). Если показатель рабочего давления будет слишком низким (менее 1/3 шкалы), то значительно возрастает погрешность измерений. При высоком рабочем давлении (свыше 2/3 шкалы) прибор будет работать с повышенными нагрузками, что снизит срок его службы.

Большинство манометров поставляется в круглом корпусе. Подбирать прибор нужно исходя из условий установки, чтобы к нему был обеспечен удобный доступ и он не соприкасался с другим оборудованием или элементами конструкций. Стандартные манометры могут иметь диаметр от 40 до 250 мм. Также в зависимости от условий установки выбирают приборы по расположению штуцера. Оно может быть радиальным и аксиальным (торцевым). В первом случае штуцер для подключения прибора располагается в его нижней части, во втором случае — сзади.

В зависимости от условий эксплуатации может потребоваться установка специализированного манометра. Такие приборы рассчитаны на работу в жестких условиях — под воздействием агрессивной рабочей среды, вибрации, низких (ниже -40 °C) и высоких (свыше +100 °C) температур.

При выборе манометра также учитывается размерность присоединительной резьбы, которую производитель обязательно указывает на корпусе. При этом нужно учитывать, что на приборах отечественного производства обычно применяется метрическая резьба, а на импортных — трубная резьба.

Также подбирать манометр нужно с учетом межповерочного интервала. Удобнее всего эксплуатировать приборы с максимальным интервалом поверки.

В этой статье представлена информация о манометрах, чем руководствоваться при выборе, особенности их эксплуатации и прочее. Наряду с манометрами эта информация применима к вакуумметрам и мановакуумметрам. По тексту упоминаются только манометры, поскольку рекомендации по выбору и пр. для этих приборов одинаковы.

Популярные статьи  Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

Стандартные шкалы манометров

⇐ ПредыдущаяСтр 2 из 4Следующая ⇒

0,6; 1,0; 1,6; 2,5; 4,0

6 10 16 25 40

60 100 160 250 400

600 1000 1600 кгс/см2

Билет №9

Подбор манометров по разрешенному рабочему давлению

На шкале манометра должна быть нанесена красная черта, соответствующая разрешенному рабочему давлению. Красная черта ставится на 2/3 шкалы манометра.

Если нужно подобрать манометр по разрешенному давлению Рразр, то

и подбирают ближайшее большее значение из манометрического ряда.

Пример

Подобрать шкалу манометра, если Рразр = 10 кгс/см2

Такой шкалы нет, поэтому шкала выбирается от 0 до 16 кгс/см2.

Билет №10

Нарисовать схему контроля и регулирования давления

Давление верха колонны регулируется, регулирующий клапан стоит на выходе паров дистиллята с верха колонны.

Р-давление

R-запись

C-регулирование

A-сигнализация

Схема контроля давления:

Билет №11

Температура (определение) и температурные шкалы. Классификация приборов для измерения температуры

Температурой называют физическую величину, характеризующую тепловое состояние тела.

Температуру в термодинамической шкале обозначают в 0К, а в практической шкале — в 0С.

Т= (t+273,15)

Классификация приборов для измерения температуры

По принципу действия приборы делят на следующие группы:

1. Термометры расширения.

2. Манометрические термометры.

3. Термометры сопротивления (работают в комплекте с логометрами и мостами).

4. Термопары (в комплекте с милливольтметрами и потенциометрами)

5. Пирометры излучения.

Билет №12

Требования, предъявляемые к манометрам

Перед установкой манометра производят его внешний осмотр.

Не допускается применять манометры, если:

1) истёк срок их поверки;

2) отсутствует пломба с отметкой о проведении поверки (на пломбе указывают квартал и год поверки);

3) при отсутствии давления стрелка не возвращается к нулевой отметке;

4) разбито стекло или имеются другие повреждения

5) отсутствует красная черта

Билет №13

Манометрический термометр

Принцип действия основан на зависимости давления в замкнутой термосистеме от измеряемой температуры.

Устройство:

1 — манометрическая часть;

2 – капилляр;

3- термобаллон.

Прибор состоит из термобаллона, капилляра и манометрической части. Эта термосистема (1, 2, 3) заполняется газом, жидкостью или смесью жидкости с ее насыщенным паром. Термобаллон помещают в зону измерения температуры. При нагревании термобаллона давление рабочего вещества внутри замкнутой системы увеличивается. Увеличение давления воспринимается манометрической пружиной, которая воздействует через передаточный механизм на стрелку или перо прибора. Шкала градуируется в 0С. В качестве манометрической части могут быть: ОБМ, МТ, ЭКМ, МСС. Длина и диаметр термобаллона могут быть различны. Термобаллон обычно изготавливают из стали или латуни, капилляр — из медной или стальной трубки с внутренним диаметром от 0,15 до 0,5 мм. Длина капилляра может быть до 60 метров. Для защиты от механических повреждений капилляр помещают в защитную оболочку из оцинкованного стального провода.

Эти приборы измеряют температуру в интервале от — 1200С до + 6000С. Различают манометрические термометры:

1. Газовые – (заполняются азотом, аргоном или гелием).

2. Жидкостные — (заполнитель — полиметилсилоксановая жидкость)

3. Конденсационные — термобаллон частично заполняются низкокипящей жидкостью (ацетон, фреон); остальное его пространство — пары этой жидкости.

Манометрические термометры бывают: показывающими, самопишущими, контактными. Основная их погрешность ±1,5%. Манометрические термометры широко применяются в химических производствах. Они просты по устройству, надежны в работе и при отсутствии электропривода диаграммной бумаги взрывопожаробезопасны. Основной их недостаток — интерционность.

Билет №14

⇐ Предыдущая2Следующая ⇒

Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

Классификация по способу функционирования

Манометр для измерения низкого давления газовой среды
По способу работы приборы могут быть водяными, электрическими или цифровыми, помимо этих категорий существуют и другие разновидности.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электрические

Манометр для измерения низкого давления газовой среды
Тензорезистивный электрический манометр Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде. Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

  • общетехнические;
  • эталонные;
  • специальные.

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

– Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Манометр для измерения низкого давления газовой среды

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 ° C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с интервалом от 10 до 55 Гц, а также амплитуды с размером максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Манометр для измерения низкого давления газовой среды

– Они нередко оснащены преобразователями, что автоматизирует технологические процессы. Значения давления на электронном циферблате.

Группа специальных манометров

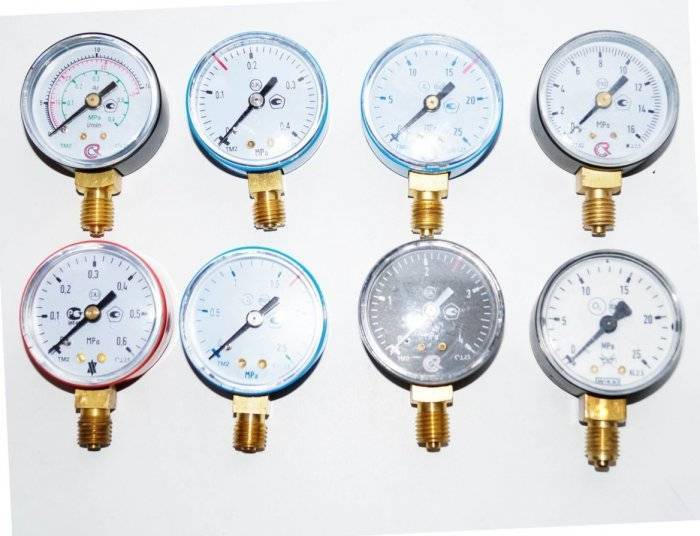

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным средствам, поэтому для работы по отношению к определенному к

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

– Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 ° С. Температура рабочей среды до + 150 ° С. Нередко входит в комплектацию с баллонными редукторами.

Популярные статьи  Сварка линолеума в домашних условиях своими руками

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Манометр для измерения низкого давления газовой среды

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих анесетилет. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 ° С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в беникиманикиманикиманикикиманик. Такие устройства отличаются более высоким классом сравнения с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в контроле достоверности измерительных приборов по месту установки, также используют манометры повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны использоваться поверки не реже одного раза в год, если другие сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридичецскии. После поверки выдается свидетельство и ставится клеймо.

Манометр для измерения низкого давления газовой среды

Передаточные механизмы в эталонных манометрах обрабатываются с средней зубчатого знепо. Они характеризуются минимальным трением в стрелочном механизме.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 и классом точности 0,4 имеют шкалу из 250, с классом точности 0,15 и классом точности Эксплуатация устройства возможна при температуре окружающей среды в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 ° С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья.

Манометр с трубкой Бурдона

Манометры с трубкой Бурдона для холодильного оборудования предназначены для одновременного измерения давления пара и зависящей от него температуры пара. На случай применения хладагентов разных видов предусмотрена комплектация прибора несколькими температурными шкалами. Приборы рассчитаны на применение самых распространенных неорганических и органических хладагентов. В этом случае необходимо принять в расчет стойкость материала, из которого изготовлен манометр. Все приборы разработаны в соответствии с международными рекомендациями по измерительной технике с учетом требований стандартов и сфер применения.

Принцип работы

Основой принцип механического измерения давления является эластичный измерительный элемент, способный под воздействием сжимающей нагрузки деформироваться строго определенным образом и испытанную деформацию воспроизводить. С помощью стрелочного устройства эта деформация преобразуется во вращательное движение стрелки. С помощью масштабирования циферблата можно узнать давление, испытанное измерительным элементом, и связанную с ним температуру пара.

Температурная шкала

Существует прямая зависимость между температурой и давлением. Поэтому манометры комплектуются двумя шкалами:

  • На одной отображается измеренное давление, на другой рассчитанное значение температуры.
  • Значения температурных шкал основаны на таблицах свойств водяного пара насыщенных хладагентов при эталонном значении давления 1013,25 миллибар.

Они соблюдаются только для чистых хладагентов, указанных на шкале. Поскольку на практике химически чистые хладагенты используются очень редко, а рабочее давление не совпадает с эталонным, на циферблате отображается приблизительная температура. Но для работы этого вполне достаточно.

Диапазоны измерения

По сравнению с другими техническими характеристиками диапазоны измерения имеют наибольшее практическое значение. Особенностью манометров, работающих с хладагентами, является наличие комбинированной шкалы с показаниями давления и температуры. На стандартной шкале дается цена деления в барах и °С. Возможны варианты отображения температуры в «F, а давления — в кПа/МПа или ф/кв. дюйм.

Заполняющая жидкость

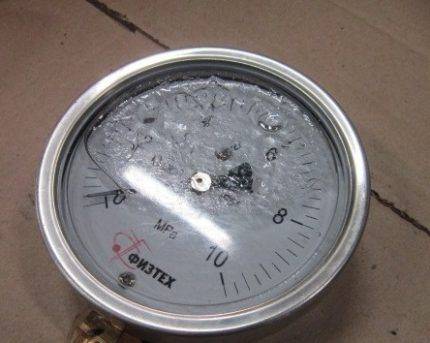

Манометры с заполняющей жидкостью применяются для измерений, связанных с большими переменными нагрузками, а также с сильной вибрацией или пульсацией. Жидкость обеспечивает плавность хода стрелки и хорошую считываемость показаний даже при максимальной нагрузке и сильной вибрации. Кроме того, смазочное действие амортизационной жидкости значительно снижает износ прибора. Как правило, в качестве амортизационной жидкости используется глицерин.

Контакты

В приборах с электрическим измерительным датчиком или концевым контактом применяют парафиновое масло, которое не является проводником. В качестве дополнительного варианта используют силиконовый наполнитель разной степени вязкости.

Каковы критерии выбора?

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

  1. Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
  2. Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
  3. Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
  4.  Рабочий интервал температур.
  5. Температурные условия эксплуатации.
  6. Рабочая среда (вода, пар, масло и так далее);
  7. Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Необходимо также обратить внимание на присоединительную резьбу штуцера. Она может быть метрической – ее параметры измеряются в мм, обозначается буквой М, например М20/1,5, что означает внешний диаметр 19,9 мм, внутренний – 18,7 мм, шаг 1,5. Отечественные производители по умолчанию используют ее

Отечественные производители по умолчанию используют ее.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

Подбирать прибор следует таким образом, чтобы он подходил под каждый конкретный случай. На это влияет:

  1. Диапазон измерений. Для бытовых нужд вполне достаточно диапазона от 0 до 4-х бар. Но и в промышленных условиях редко используют высокие показатели. Даже в котельных, которые отапливают многоэтажные дома, давление обычно не превышает 10 бар.
  2. Диаметр штуцера. Раньше стандартный размер составлял ¼ дюйма, поэтому для подключения приходилось использовать переходники.

    Сейчас производители выпускают приборы с разными диаметрами резьбы, но чаще всего используют ½ дюйма.

  3. Расположение штуцера. Он может находиться на корпусе или сзади циферблата. Выбирать следует так, чтобы после установки можно было удобно смотреть показания.
  4. Размер. Иногда манометр просто не помещается в том месте, где планировали его установить. Но размеров достаточно много, поэтому можно без проблем выбрать подходящий.
  5. Рабочая температура. Не всегда условия эксплуатации бывают комфортными. В отдельных случаях могут потребоваться модели, которые выдерживают низкие или наоборот высокие температуры.
  6. Межповерочный интервал. Каждый производитель устанавливает свои сроки поверки приборов учёта. Чем больше интервал, тем реже придётся обслуживать или менять манометры.

Если штуцер расположен на противоположной стороне циферблата, манометр называют аксиальным. Если штуцер находится сбоку от циферблата, манометр радиальный.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Манометр для измерения низкого давления газовой среды
Как рассчитать теплый пол электрический
