Как соединять, монтировать металлопластиковые трубы без протечек

Содержание

Виды заглушек

Все фитинги, служащие для глушения труб, классифицируют по материалу изготовления, способу установки и по типу конструкции. Производят изделия из таких материалов:

  • Металл (латунь, сталь, чугунные элементы). Фитинги имеют высокий предел прочности, поэтому широко применимы в общественных магистралях (газо- и водопровод, канализация). Однако металлические заглушки подвержены коррозии. Исключением являются фитинги из хромированной стали. Этот материал не ржавеет. К металлическим фитингам относят и специальную заглушку для пломбировки. Она имеет специальное техническое отверстие под установку пломбы. В результате вмешательство в систему сторонними лицами будет невозможно.
  • Полимеры. Пластиковые пробки широко используются в частном строительстве. Материал не ржавеет и не изнашивается. Полимерные фитинги деформируются под воздействием высоких температур (солнце, горячая вода от +85 градусов). Для внутренней заглушки трубы используют полиэтиленовые фитинги.
  • Резина. Самый простой вид элемента, используемый либо в декоративных целях, либо исключительно в частном водопроводе.

По конструкции фитинги для глушения делят на такие виды:

  • Резьбовые. Самые простые из всех заглушек. Просто ввинчиваются в трубу или на нее.
  • Фланцевые. Предполагают наличие технических отверстий по краю, в которые вгоняются крепежные болты. Фланцевая заглушка крепится чаще к обсадной или газовой трубе с помощью усиленных метизов (гайки/болты). При необходимости фитинг можно демонтировать в нужный момент. Как правило, фланцевый элемент производят из металла.
  • Пневматические. Выполнены из резины. Установить такой элемент можно с помощью насоса методом нагнетания в неё воздуха. Фитинг имеет специальный штуцер со шлангом. Через него нагнетается и откачивается воздух в заглушку и обратно. Такой элемент может работать при температуре от -40 до + 70 градусов. Особенность пневматического фитинга в том, что он герметично закроет просвет трубы независимо от ровности её внутренних стенок.
  • Эллиптические. Установку выполняют с применением сварки.

Особенности работы с трубами

Как только металлопластиковые трубы появились на рынке, они сразу набрали бешеную популярность и практически вытеснили своих конкурентов. Например, их стальные собраться уже нечасто используются, ведь их характеристики и сложность монтажа оставляют желать лучшего.

Металлопластик же в силу своей структуры обладает массой достоинств. Он очень долго служит, спокойно переносит все внешние невзгоды, такие как перепады температур, сильные морозы (-50 градусов и ниже), скачки давления. При этом трубы не просто остаются целыми, но и не изменяют своего размера вовсе.

Кроме того, этот материал отличается очень низкой теплопроводностью. Все находящееся внутри такой трубы тепло там и остается. Это делает металлопластик идеальным вариантом для прокладки трубопровода для горячего водоснабжения и отопления.

Еще одним значительным преимуществом является устойчивость материала к различным химическим воздействиям. На нем не образуется ни ржавчина, ни накипь, что и позволяет трубам служить столь долго, не теряя своей функциональности и пропускной способности.

И последний плюс, о котором стоит сказать отдельно — это легкость монтажа трубопровода. Для новичков это может показаться странным — ведь, на первый взгляд, там куча различных соединительных элементов, и все это нужно как-то закреплять.

С одной стороны, все верно. Соединительных элементов, которые называются фитингами, действительно используется довольно много. Дело в том, что спаять или сварить металлопластиковые трубы невозможно, в силу особенностей их строения. Поэтому фитинговые соединения — единственный доступный вариант.

Но, вопреки первому впечатлению, делаются эти операции вовсе не так уж сложно. А разобраться в разновидностях элементов — и того проще, поскольку внезапно оказывается, что на самом деле их не так уж много.

Фитинги Valtec

Фитинги торговой марки Valtec (Россия/Италия) характеризуются рабочей температурой до 115 градусов. Их типоразмеры соответствуют существующим диаметрам труб (16х2, 20х2, 26х3, 32х3 мм).

Корпус и накидная гайка обжимных фитингов изготовлены из сантехнической латуни с никелевым покрытием, уплотнители – каучук EPDM. В конструкции предусмотрены два уплотнительных кольца, диэлектрическая прокладка и буртик для ограничения захода резьбы во встречный соединитель.

Пресс-фитинги Valtec изготовлены методом горячей штамповки из латуни, покрыты никелем. Присутствует пресс-гильза из нержавеющей стали, уплотнительные кольца (EPDM) и фиксатор (диэлектрическая прокладка) из нейлона.

Альтернативный ремонт

В некоторых случаях можно воспользоваться альтернативными способами ремонта. Их можно использовать, если до труб можно легко добраться, а сечение фитинга позволяет шунтировать его, используя медный патрубок соответствующего диаметра.

Суть варианта состоит в том, чтобы вырезать протекающий фитинг с трубопровода. Затем на каждый патрубок нужно надеть фитинг, который переходит на резьбу. После этого на место возникновения протечки устанавливают трубный шунт, на резьбу накручивают фитинги для этой трубы, а соединения опрессовывают.

Если подтекают соединения, выполненные путём пайки

, то необходимо спустить воду из трубопровода. Затем высушить место протечки либо с помощью паяльной лампы, либо с помощью фена. Нагретое соединение нужно смочить паяльным флюсом и разогреть соединение, чтобы припой расплавился. Флюс необходим для того, чтобы заполнить образовавшиеся пустоты и более надёжно уплотнить место соединения металлопластиковых труб.

Основные методы монтажа

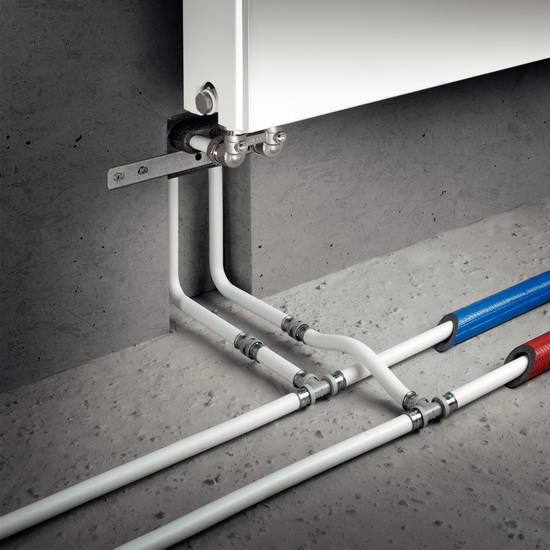

Соединение труб из металлопластика  достаточно простой и может осуществляться с использованием специальных фитингов. Они представлены несколькими видами. В зависимости от этого различают два основных способа соединени:

  • Компрессионных;
  • Пресс-фитингов.

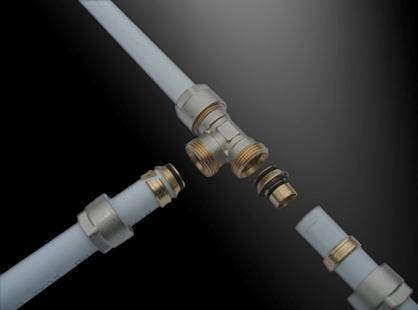

Как соединять, монтировать металлопластиковые трубы без протечек

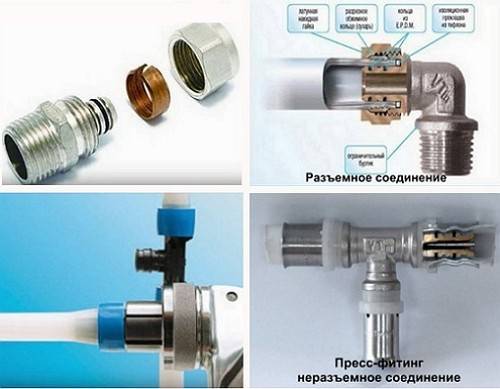

Различные методы соединения

Оба метода подсоединения труб не требуют применения сложного специального оборудования, которое обычно используется для проведения монтажных работ металлических элементов трубопровода. Компрессионные фитинги позволяют выполнять соединение путем навинчивания. Использование второго типа элементов предполагает два способа монтажа:

  • При помощи обжимной муфты;
  • Надвижного пресс-фитинга.

В любом случае конструкция, собранная таким образом, получается легкой и прочной. Этот способ используется для соединения трубы с полипропиленовой. Такая система может эксплуатироваться на протяжении многих десятков лет без дополнительного обслуживания.

Причины и виды неполадок

Металлопластиковая труба производится из алюминия и защищается несколькими слоями полиэтилена изнутри и снаружи, сварные швы выполняются лазером. Такое строение гарантирует прочность изделия и устойчивость к коррозии. Поэтому если у Вас текут металлопластиковые трубы, это может быть связано со следующими проблемами:

  • при прокладывании труб была нарушена технология монтажа (например, превышен радиус изгиба);
  • при эксплуатации произошло серьезное механическое воздействие, повлекшее нарушение целостности труб;
  • вода просачивается из плохо выполненных мест соединения.

Как соединять, монтировать металлопластиковые трубы без протечек

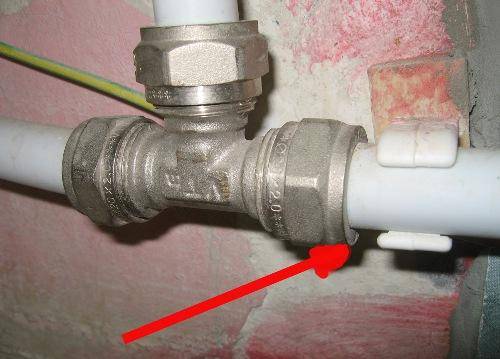

Наиболее часто возникающее место протечки

Предотвратить возможный выход из строя трубопровода можно еще в момент его монтажа. При прокладывании металлопластиковых труб изгибы осуществляются с помощью специально предназначенных для этого пружин. Максимальный угол изгиба – 45, иначе труба может при эксплуатации лопнуть.

Популярные статьи  Закрываем трубы на кухне гипсокартоном

Лопнула труба и протекают фитинги: разновидности повреждений

Продольная прочность металлопластиковой трубы имеет достаточно высокие значения. Поэтому в неподвижном (установленном) состоянии существует очень мало факторов, способных привести к нарушению целостности материала. Чаще всего проблемы возникают в местах соединений, имеющих куда меньшую продольную устойчивость по сравнению с основанием трубы. Как правило, основными разновидностями неисправностей металлопластикового водопровода являются:

  • подтекание фитингов;
  • трещины в металлическом корпусе;
  • трещины в фитингах.

Наиболее распространенной проблемой в функционировании металлопластиковых труб служит подтекание фитингов. Систематическая эксплуатация и возникающая вследствие этого вибрации, приводит к постепенному ухудшению гидроизоляционных качеств переходных участков системы. Трубы притираются, гайки и крепежи ослабевают, а резиновые прокладки теряют свою эластичность. Подобные изменения остаются незаметными в течение долгого времени до того момента, пока фитинг не начинает подтекать.

Трещины в металлопластиковой трубе также могут служить причиной образования протечек. В результате превышения допустимых углов изгиба материала происходит деформация алюминиевого корпуса изделия. Сперва оно может остаться абсолютно незаметным, поскольку полиэтиленовое полотно не теряет своей целостности. Однако по прошествии некоторого времени в местах трещин благодаря давлению в системе происходит расслоение пластика и образовываться течь.

Еще одной проблемой, получившей широкое распространение, является образование отверстий в фитингах. Причин их образования также может быть несколько начиная с некачественного материала в основе металлических частей и заканчивая термическими перегрузками.

Как соединять, монтировать металлопластиковые трубы без протечекЧрезмерный изгиб трубы

Ликвидация течи возле фитингов

Как правило, течи в металлопластиковых трубах появляются из-за неполадок с соединительными приспособлениями, а именно – с фитингами. Чтобы устранить протекание воды, иногда достаточно закрутить гайку плотнее, так как компрессионным фитингам свойственно ослаблять с течением времени прочность соединения (частота – 1 раз в 2-3 года).

Как соединять, монтировать металлопластиковые трубы без протечек

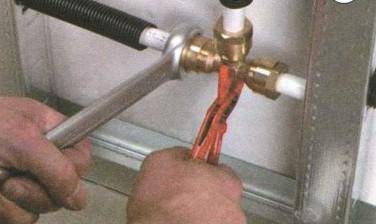

Периодически гайки необходимо подтягивать

Если после этого вода продолжает подтекать, нужно выполнить основательную ревизию системы. Для этого слейте воду из трубопровода и действуйте согласно инструкции:

  1. проверьте уплотнительное резиновое кольцо, вставленное между штуцером и корпусом фитинга, на наличие повреждений;
  2. оцените степень износа резиновых прокладок на штуцере;
  3. осмотрите, насколько срез трубы выполнен ровно.

Как соединять, монтировать металлопластиковые трубы без протечек

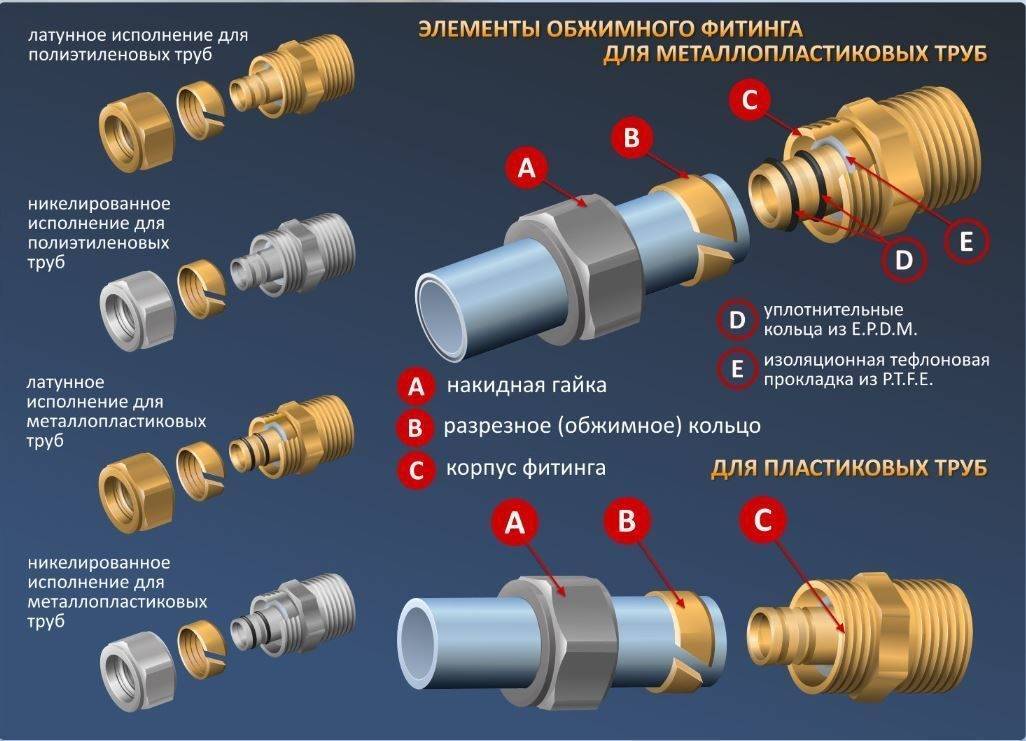

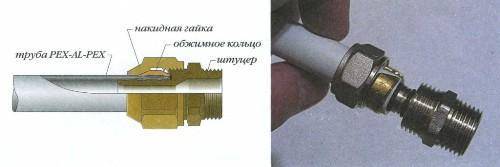

Схема размещения обжимного кольца в фитинге

После устранения проблемы соберите трубопровод, обрабатывая стыки силиконовой смазкой и обматывая резьбу уплотнительным материалом (например, ФУМ-лентой).

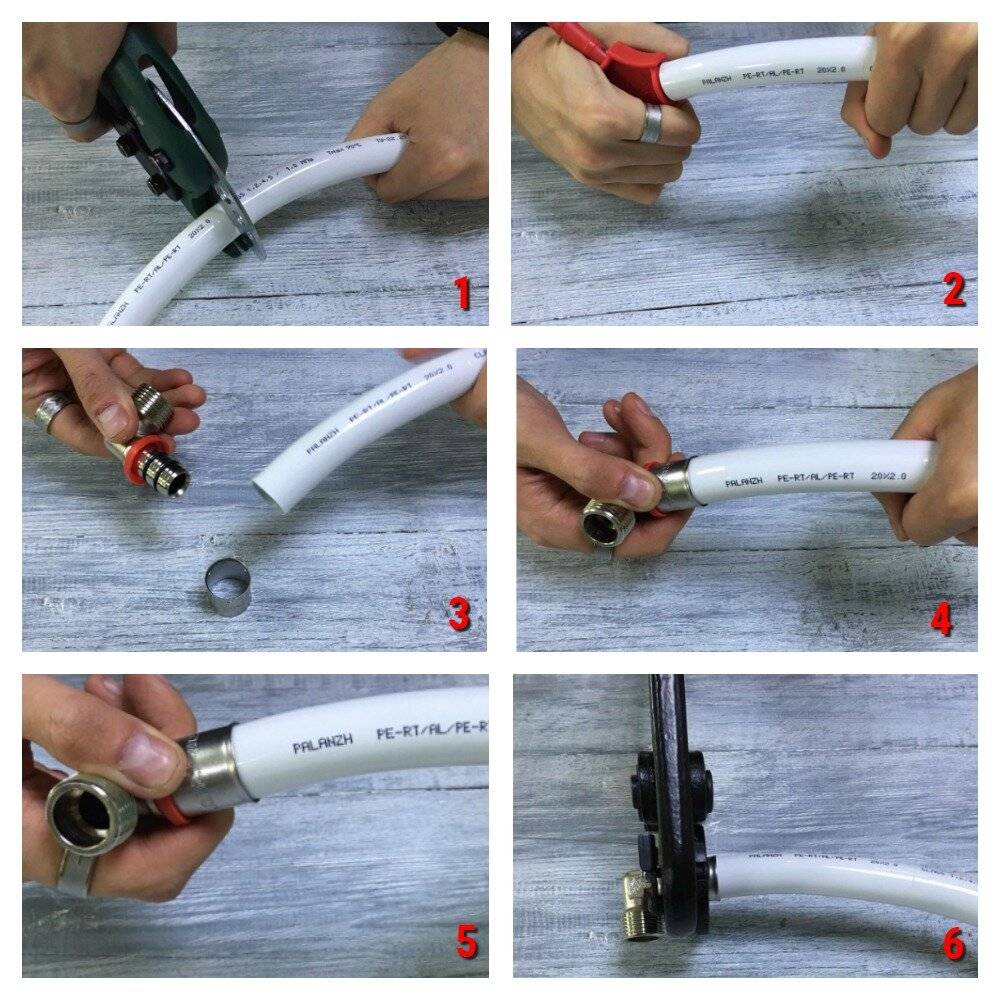

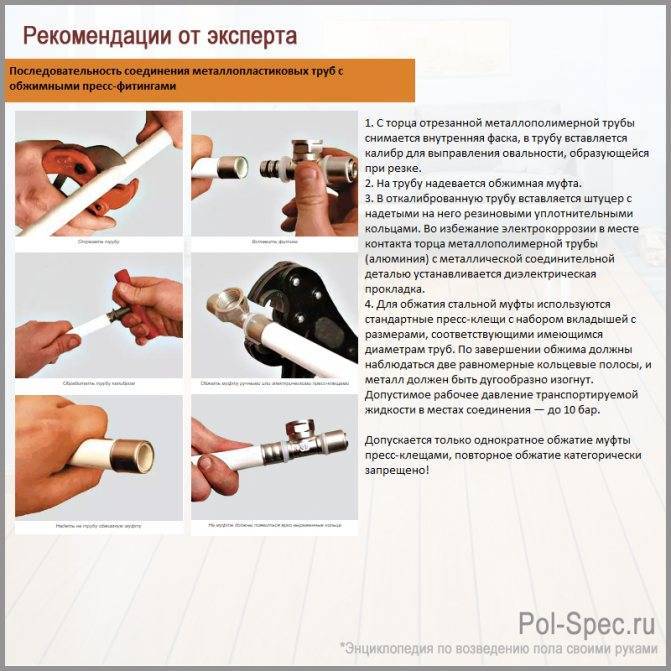

Устранение течи в трубопроводах, монтированных с применением пресс-фитингов

При использовании прессовых фитингов из латуни для сборки металлопластиковых трубопроводов необходим разводной ключ. Монтаж данного соединения предполагает закручивание гаек с небольшим усилием до определенного момента.

Иногда гайки оказываются закручены чересчур сильно, что приводит к образованию дефектов мягкого кольца, расположенного внутри пресс-фитинга, и, как следствие, к возникновению протечек.

Если у Вас произошло именно это, ремонт металлопластиковых труб своими руками производится так:

Как соединять, монтировать металлопластиковые трубы без протечек

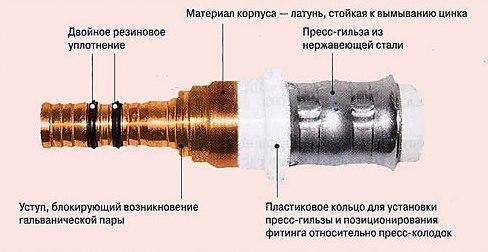

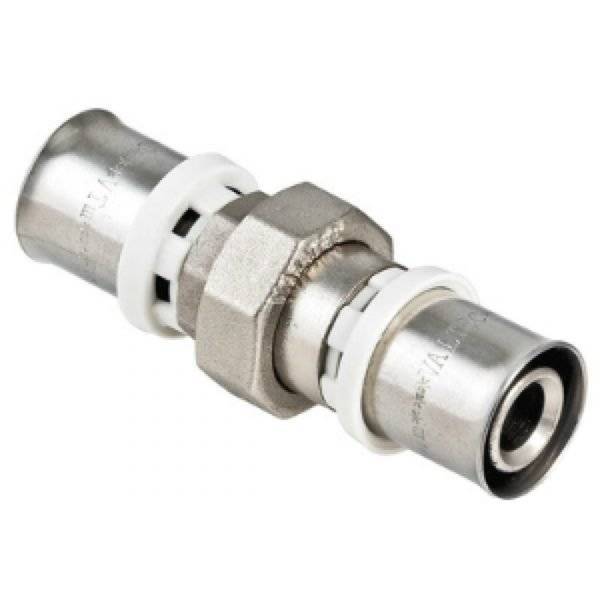

Схема пресс-фитинга

  1. демонтируйте протекающее соединение: открутите колпачковую гайку, достаньте торец трубы из фитинга;
  2. извлеките старое мягкое кольцо из фитинга с помощью ножовки, срез трубы обработайте мелкозернистой шлифовальной сеткой (можно взять обычную проволочную губку), оденьте новое кольцо на трубу;
  3. произведите обратную сборку соединения; закрутите колпачковую гайку, расположенную на корпусе соединительного приспособления, гаечным ключом, совершив один полный оборот;
  4. проконтролируйте гидроизоляцию стыка – если течь не устранена, подтяните гайку ключом еще на 1/4 оборота.

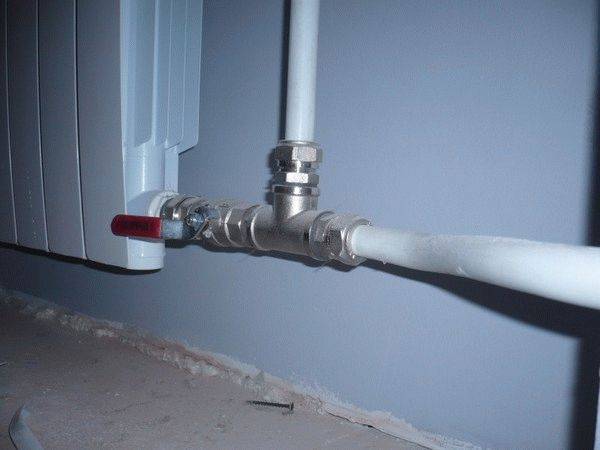

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

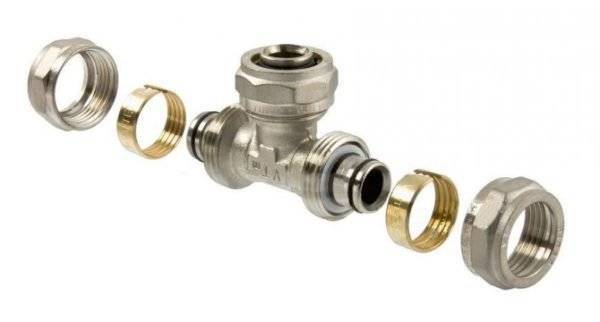

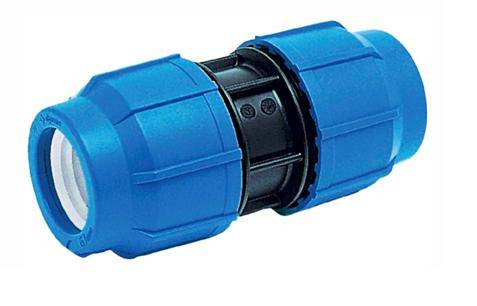

Так выглядят компрессионные фитингиКак соединять, монтировать металлопластиковые трубы без протечек

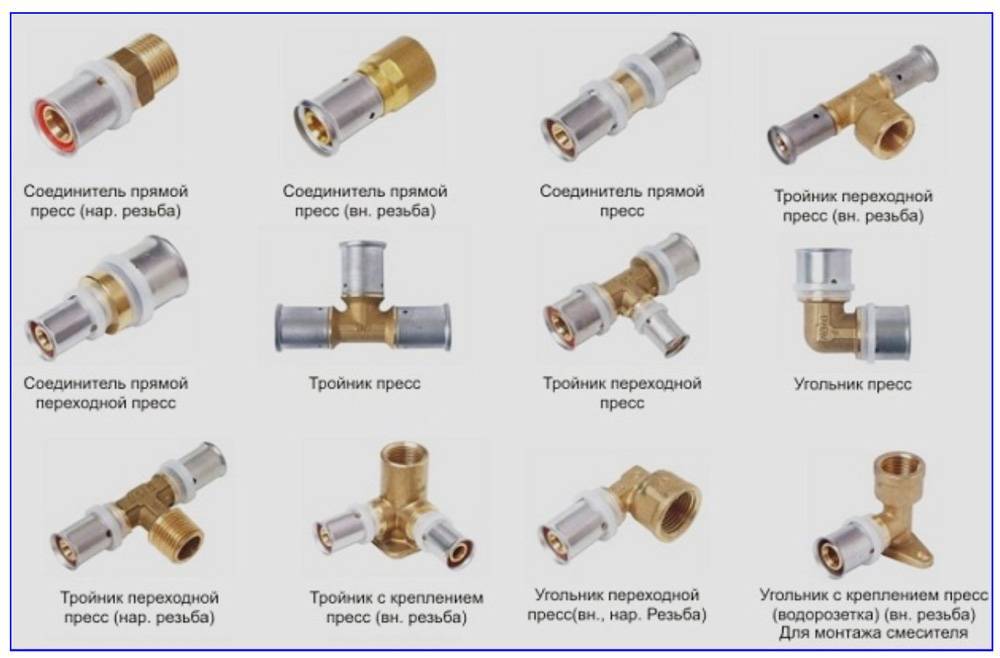

Ассортимент фитингов широк уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

  • Гайка и кольцо надеваются на трубу.
  • Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
  • Кольцо натягивается тоже до упора на фитинг.
    Перед затягивание гайки
  • Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Из чего изготавливаются металлопластиковые трубы

Многие считают, что это комбинация металла и пластика — внутри металлическая труба, а сверху она покрыта пластиком для надёжности и долговечности. Но, как тогда удаётся резать такие трубы, благодаря мощным ножницам, если внутри металлическая труба?

Потому это абсолютно не верное восприятие данного материала. На самом деле металлопластик базируется на композитной основе. Благодаря использованию сплава различных материалов обеспечивается привлекательная износоустойчивость, гибкость, надёжность и упрощённый монтаж труб.

Из чего изготавливается металлопластик:

  • Основа, как правило, представлена сшитым полимером в виде полиэтилена. Именно он обеспечивает гладкость внутренней части трубы, что предотвращает засоры;
  • В процессе изготовления в промышленном масштабе на сердцевину наносится специальное клеящее вещество. Благодаря этому удаётся наложить специальную алюминиевую фольгу, она предотвращает проникновение воздуха. Всё приваривается методом внахлёст либо по стыкам для обеспечения дополнительной надёжности;
  • Далее на клей укладывается слой полиэтилена белого цвета. Это необходимо для обеспечения защиты и привлекательной внешности, чтобы не портить интерьер помещения.

Устранение течи на стыке других видов труб

Чтобы устранить течь на стыках трубы, изготовленной из металла, пластика или металлопластика можно воспользоваться одним из следующих методов:

  • замена фитинга;
  • холодная варка;
  • клеевой бандаж.

Замена фитингов

На трубопроводах могут быть установлены:

сварные фитинги. Преимущественно используются для соединения пластиковых труб;

Как соединять, монтировать металлопластиковые трубы без протечек

Соединительный элемент, устанавливаемый методом сварки

компрессионные фитинги. Могут быть использованы для стыковки как пластиковых, так и металлопластиковых труб. В отличие от сварного фитинга соединение получается более надежным и долговечным;

Как соединять, монтировать металлопластиковые трубы без протечек

Элемент для образования неразъемного соединения

резьбовые фитинги. Применяются для различных видов труб при необходимости обустройства разъемного соединения.

Как соединять, монтировать металлопластиковые трубы без протечек

Элемент для создания разъемного соединения

Если протекает соединение труб и необходимо заменить сварной фитинг, то действовать надо следующим образом:

  1. отключить трубопровод от водоснабжения;
  2. вырезать соединительный элемент специальными ножницами;

При обрезке соединительного элемента важно учитывать, что уменьшается общая длина трубопровода.

  1. подготовить отрез трубы нужной длины и два новых фитинга;
  2. последовательно произвести сварку элементов специальным оборудованием.
Популярные статьи  Модульные розетки на din рейку

Как соединять, монтировать металлопластиковые трубы без протечек

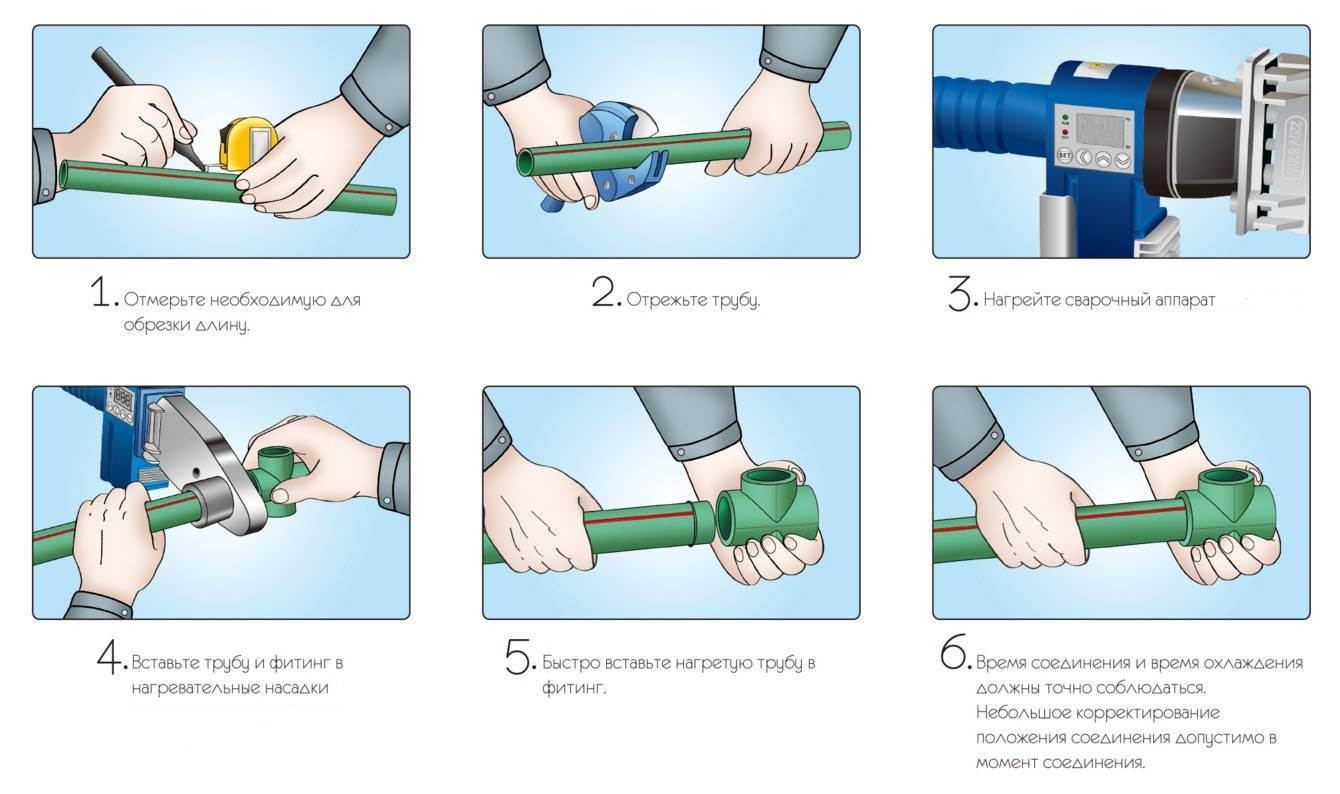

Установка нового фитинга методом сварки

Пользоваться готовой трубой можно после полного остывания труб. Это время требуется для укрепления вновь созданного соединения.

Если течет в месте соединения труб компрессионными фитингами, то замена соединительного элемента происходит по следующей схеме:

  1. удаляется пришедший в непригодность соединительный элемент;
  2. с труб, которые необходимо соединить снимается фаска и производится калибровка;
  3. на концы труб надеваются обжимные кольца и гайки, являющиеся фиксаторами;

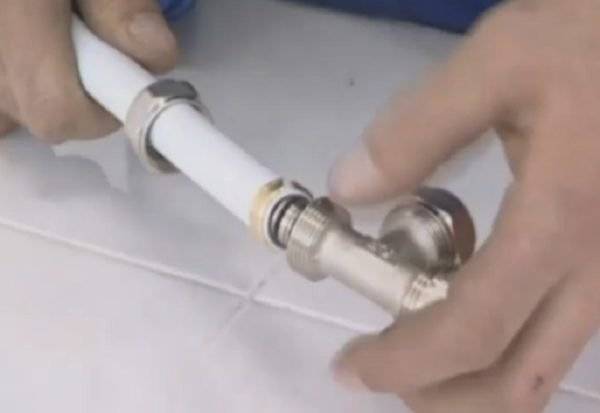

  4. труба до упора вставляется в штуцер и производится затяжка фиксирующих элементов.

Как соединять, монтировать металлопластиковые трубы без протечек

Схема установки компрессионного фитинга

Пользоваться отремонтированным трубопроводом можно сразу после замены компрессионного фитинга.

Процесс корректной установки компрессионного фитинга представлен на видео.

https://youtube.com/watch?v=c2QhvEbmqbc

Если протекает труба в стыке, оборудованным резьбовым фитингом, то действовать необходимо в следующем порядке:

  1. в первую очередь можно попробовать просто подтянуть ключом резьбу, так как в некоторых случаях происходит элементарное ослабление затяжки;
  2. если подтяжка не помогает, то соединительный фитинг удаляется полностью;

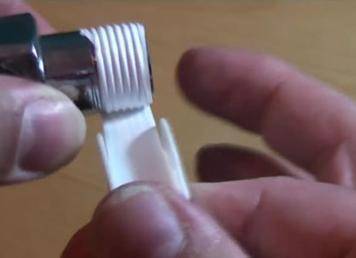

  3. резьба обрабатывается ФУМ лентой или любым иным изолирующим материалом;

Как соединять, монтировать металлопластиковые трубы без протечек

Уплотнение резьбового соединения перед фиксацией

Изолирующая лента наматывается по резьбе в направлении по ходу закручивания.

  1. новый фитинг затягивается на прежнее место.

Как соединять, монтировать металлопластиковые трубы без протечек

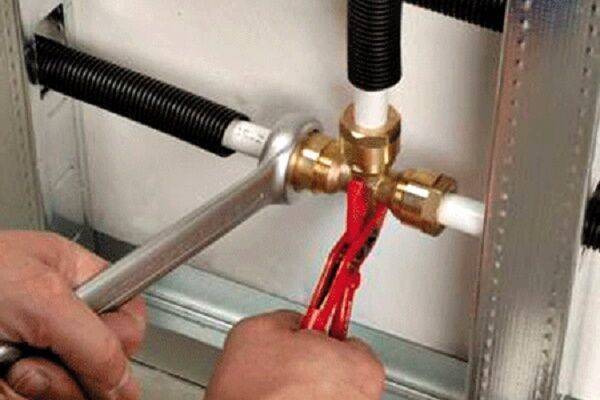

Фиксация соединительного элемента на трубах

Холодная сварка

Если обнаружена течь соединений труб, не оборудованных фитингом, то произвести ремонт трубопровода можно методом холодной сварки. Для фиксации стыка необходимо приобрести специальный состав.

Как соединять, монтировать металлопластиковые трубы без протечек

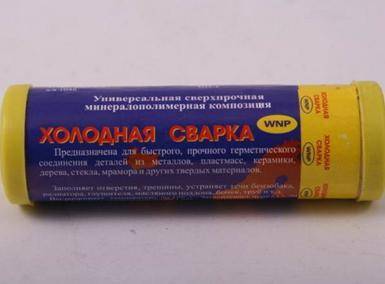

Смесь для быстрого устранения протечек

Использовать данное средство требуется по следующей схеме:

  1. фрагмент трубопровода, в котором образовалась течь, очищается от загрязнения. Если состав необходимо нанести на металлическую трубу, то поврежденный участок предварительно зачищается при помощи наждачной бумаги;
  2. смесь, находящаяся в упаковке, перемешивается до состояния однородности и наносится на поврежденный участок и аккуратно разравнивается.

Как соединять, монтировать металлопластиковые трубы без протечек

Применение холодной сварки для устранения течи

До полного высыхания, которое наступает приблизительно через 3 часа, трубопроводом пользоваться нельзя.

Клеевой бандаж

Если текут стыки пластиковых труб, сделанные без применения специальных соединительных элементов, то устранить течь можно при помощи клеевого бандажа. Чтобы обустроить бандаж потребуется приобрести:

  • отрез стеклоткани;
  • специальный двухкомпонентный клей.

Организовать бандаж можно следующим образом:

  1. стык труб очищается от пыли, грязи и сторонних частиц;
  2. стеклоткань пропитывается клеем;
  3. пропитанным материалом несколько раз оборачивается место образования течи;
  4. ожидается до полного просыхания материала.

Как соединять, монтировать металлопластиковые трубы без протечек

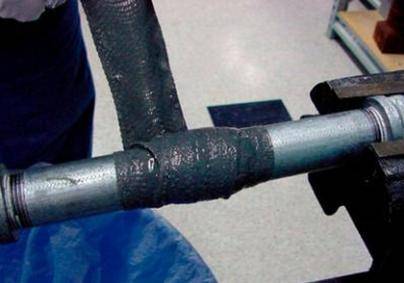

Обустройство клеевого бандажа в месте протечки

Способов для самостоятельной заделки стыков труб при образовании течи достаточно много. Каждый мастер может самостоятельно подобрать наиболее оптимальный вариант решения проблемы.

Список необходимых инструментов

Правильно осуществить все необходимые действия будет просто нереально, если под рукой не будет определенного набора инструментов. Об этом обязательном условии каждого ремонта или реставрации знают не только опытные специалисты, но и начинающие строители.

Как соединять, монтировать металлопластиковые трубы без протечек

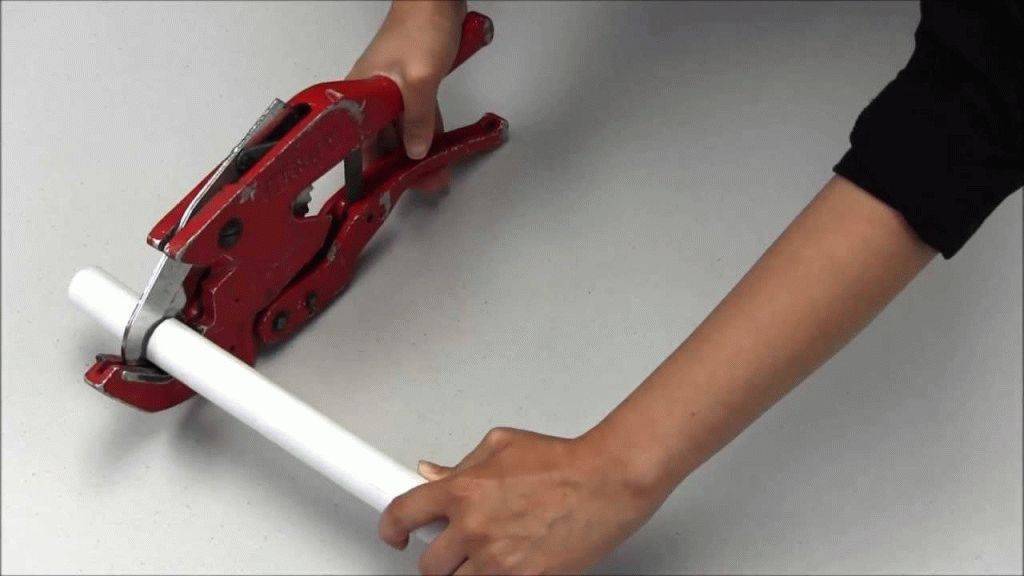

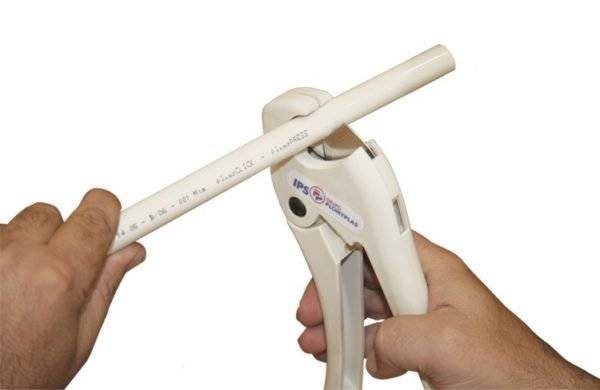

Резка трубы

Если предстоит установка труб, изготовленных из прочного пластика, которая будет проводиться своими руками, при этом будут использоваться разные методы работы, то не будет лишним приобрести следующие предметы:

  • Накидной, рожковый, а также раздвижной ключи;
  • Труборез;

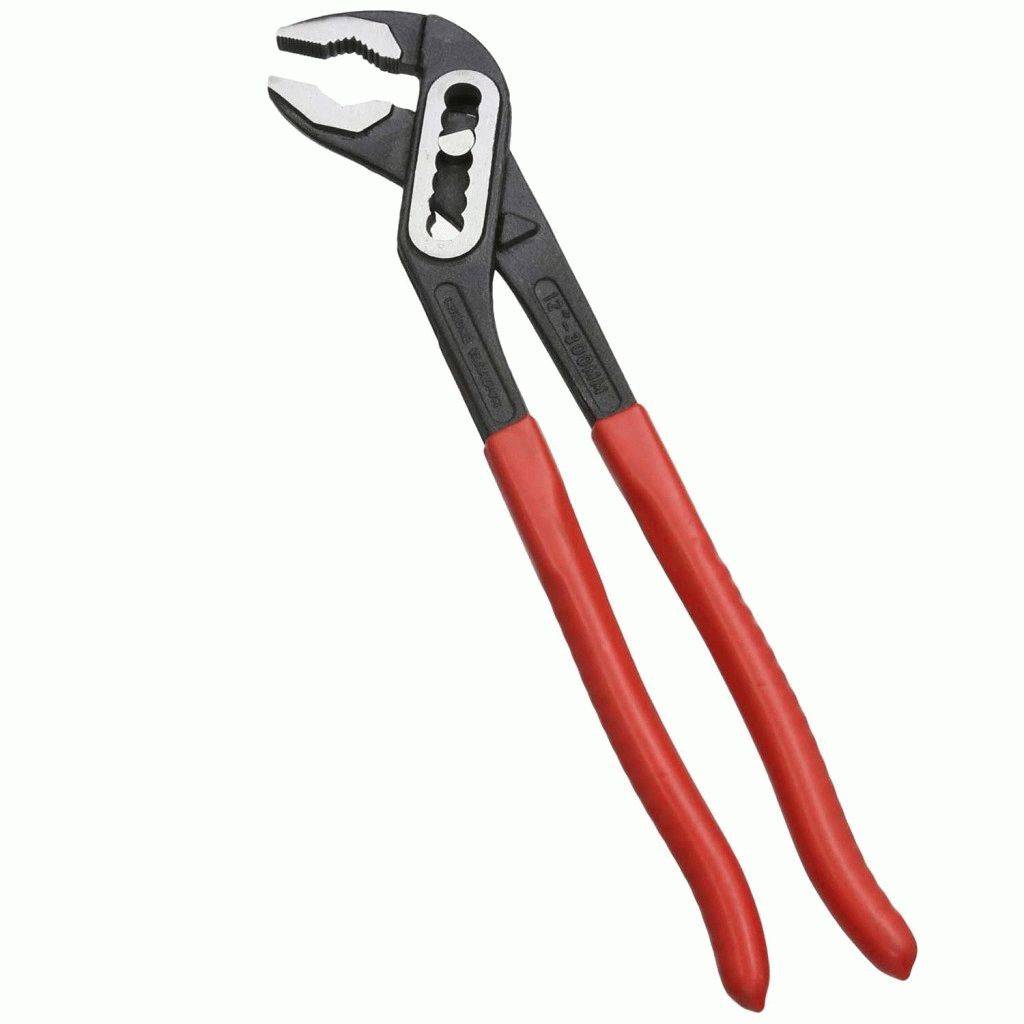

  • Клещи для прессования;
  • Обычный трубогиб, а также эспандер.

Для того чтобы разрезать или разделить деталь на отрезки или части, используют специальный прибор – труборез. Он способен путем ручного механического воздействия разрезать металлические и пластиковые детали, диаметром до сорока двух миллиметров.

Его состав довольно прост. Он состоит из:

  • рукоятки, которая предназначена для комфортного держания во время работы,
  • острых лезвий, которые размещаются внутри инструмента,
  • скобы, которая является фиксирующим элементом для двух ручек в то время, когда они находятся в нерабочем состоянии.

Если данного прибора нет в наличии, то его может заменить обыкновенная ножовка, а также полотно для резки металла. В принципе позволяется самостоятельно применять любые приборы, которые способны разрезать металлопластиковое изделие. Но стоит заметить, что именно этот инструмент может обеспечить ровные и прямые срезы под нужным углом.

Как соединять, монтировать металлопластиковые трубы без протечек

Раздвижной ключ

Накидные, а также раздвижные ключи необходимы для того, чтобы можно было быстро разобрать или, наоборот, собрать трубопроводную систему. Этими предметами закручиваются гайки и другие детали, в которых присутствует резьба.

Рожковый ключ применяется довольно редко, только в тех ситуациях, когда это крайне необходимо. Но в большинстве случаев им пользуются тогда, когда требуется завинтить деталь без резьбы. Практически всегда этот предмет употребляют тогда, когда нужно соединить металлические трубы с металлопластиковыми.

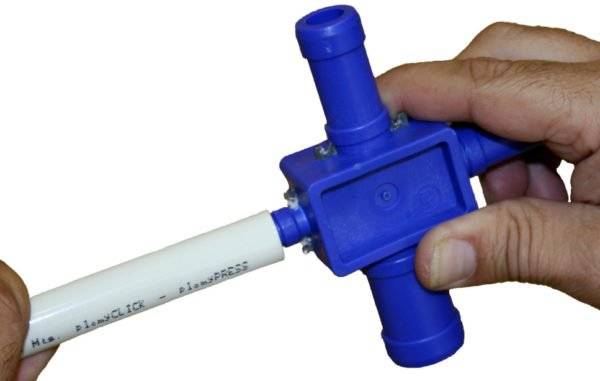

С помощью калибра осуществляют центровое распределение плоских срезов, а также изъятие фаски в середине трубы. Именно благодаря этому изделию можно гарантировать полную качественную герметизацию в местах соединения.

Клешами для прессования чаще всего зажимают съемные муфты, с помощью которых производится соединение совместных узлов.

В тех частях системы, где нужно сделать плавный изгиб ил не представляется возможности отрезать определенный кусок детали, можно сделать технический изгиб, с помощью специального инструмента – трубогиба.

С помощью этого предмета можно сделать мягкий и плавный изгиб, при этом не обязательно резать трубу. Это очень выгодно, если деталь остается целой, то значит она проработает намного дольше.

В трубопроводном механизме есть соединения, которые являются неразъемными. В тех ситуациях, когда такие разъемы нужно расширить, следует употреблять специальный эспандер.

Как соединять, монтировать металлопластиковые трубы без протечек

Соединение разных труб

Способы сборки

Прежде всего отмечу, что металлопластиковые трубы в последнее время пользуются большой популярностью благодаря неплохим эксплуатационным качествам и простоте работы с ними. Кроме того, немаловажную роль в их популярности играет и невысокая стоимость металлопластиковой трубы. Однако, следует учитывать, что долговечность металлопластикового трубопровода, как, собственно, и любого другого, зависит от качества установки труб. В настоящее время существует три способа сборки трубопровода из металлопластиковых труб:

Способы соединения металлопластиковых труб

Ниже, как обычно, рассмотрим все эти технологии, однако, предварительно я расскажу об инструментах, которые вам понадобятся в любом случае:

Инструмент Предназначение
Труборез Позволяет быстро и аккуратно отрезать трубы
Калибратор Обеспечивает выравнивание сечения, кроме того, он же снимает фаску с краев
Рулетка и карандаш Понадобятся при выполнении разметки

Как соединять, монтировать металлопластиковые трубы без протечек

Калибратор для выравнивания сечения и снятия фаски

Кроме того, в зависимости от способа соединения, могут понадобиться другие инструменты, о которых я расскажу ниже.

Компрессионные фитинги

До недавнего времени, сборка трубопровода с использованием компрессионных фитингов была наиболее простой. Причем, это единственный способ выполнить разъемное соединение.

Как соединять, монтировать металлопластиковые трубы без протечек

Таким образом, концы компрессионных фитингов представляют собой разборную конструкцию, состоящую из следующих элементов:

  • зажимной гайки;
  • компрессионного кольца;
  • штуцера с уплотнительными резиновыми кольцами.

Как соединять, монтировать металлопластиковые трубы без протечек

Отрезаем заготовку труборезом

Процесс сборки соединения своими руками выглядит следующим образом:

  1. прежде всего нужно размотать трубу, так как она продается в бухтах, и затем отрезать кусок нужной длины:
  2. далее торец обязательно выровняйте калибратором. Если этого инструмента под рукой не оказалось, можно осуществить данную процедуру любым цилиндрическим предметом;

Как соединять, монтировать металлопластиковые трубы без протечек

  1. этим же калибратором снимите фаску. Для этого вставьте его в трубу до конца и поверните инструмент на 90 градусов. За неимением калибратора можно снять фаску монтажным ножом;
  2. далее на заготовку наденьте зажимную гайку, и затем компрессионное кольцо;

Как соединять, монтировать металлопластиковые трубы без протечек

Вставляем штуцер фитинга в заготовку до упора

  1. после этого вставьте штуцер фитинга в заготовку, чтобы он зашел до упора;
  2. затем придвиньте компрессионную шайбу к фитингу, после чего накрутите на резьбу зажимную гайку. Чтобы затянуть последнюю, зафиксируйте одним разводным ключом фитинг, а другим вращайте гайку. Главное при этом не переусердствовать, чтобы не повредить уплотнительные кольца, поэтому затягивайте гайку до появления первого треска. Для герметичности соединения, на резьбу намотайте фум-ленту;
  3. по такой схеме осуществляется сборка всего трубопровода.
Популярные статьи  ИНЖЕНЕРНАЯ ПОМОЩЬ

На этом работа завершена. Как вы видите, при работе с компрессионными фитингами, вам не понадобятся никакие специальные приспособления.

При этом срок службы металлопластиковых труб, при условии правильно выполненных соединений, может достигать 35 лет и даже более. Правда, следует учитывать что срок службы во многом зависит от условий эксплуатации.

Поэтому в настоящее время данный способ монтажа является наиболее распространенным.

Как соединять, монтировать металлопластиковые трубы без протечек

Пресс-фитинги

Процесс сборки трубопровода с использованием пресс-фитингов осуществляется гораздо быстрей, к тому же, они обеспечивают неразъемное соединение, которое при желании можно замуровать в стене. Однако, для этой работы вам понадобится специальный пресс.

Как заделать дырку герметизирующей лентой

При помощи этого современного материала можно качественно устранять небольшие протекания на трубах, расположенных в санузлах. Внешне это – клейкая ткань, пропитанная специальными веществами. Чаще всего герметизирующей лентой заделываются стыки и соединительные элементы. Что касается прямых участков, то их также можно ремонтировать этим способом.

Как соединять, монтировать металлопластиковые трубы без протечек

При использовании герметизирующей ленты важно соблюдать такую последовательность работы:

Место повреждение нужно хорошо почистить и высушить.
После растягивания небольшого куска ленты проводится обматывание его вокруг трубы

Важно, чтобы данная процедура сопровождалась постоянным напряжением в ленте, иначе возникнут складки.
Проводя наматывание, каждым новый виток следует укладывать на половину предыдущего. Упаковать трубу лучше всего двумя слоями герметизирующей ленты.

Главным недостатком этого метода является недостаточная стойкость ремонтного материала к солнечным лучам. Для достижения хорошей продолжительности службы намотанную ленту покрывают дополнительной защитой.

Проектировка и разметка для подсчёта материала

Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:

  1.  Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
  2.  «Точка старта» — место подключения к уже установленному крану или радиатору.
  3.  Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
  4.  При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
  5.  Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
  6.  Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
  7.  По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.

Выбор трубы для монтажа

Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.

Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.

Система водопровода

Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.

Система отопления

Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!

Выбор фитинга для стыковки труб

Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах

Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.

Подготовка инструментов и расходных материалов

Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):

  •  труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
  •  калибратор (нужен для центрирования области среза и снятия фаски);
  •  раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
  •  пресс-клещи (ими вручную обжимают пресс-фитинги);
  •  трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).

Необходимые материалы:

  •  собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
  •  разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
  •  элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.

Ремонт поврежденных металлопластиковых труб

При выходе из строя самой металлопластиковой трубы, например, при ее разрыве, необходимо незамедлительно заменить поврежденную часть трубопровода на новую. Хотя если такой возможности нет, существуют меры по временному устранению течи.

Как соединять, монтировать металлопластиковые трубы без протечек

Поврежденная часть трубы

Наиболее часто в данном случае используют бандаж. Это очень надежный и долговременный метод починки небольших трещин. На практике трубы с установленными на них бандажами могут эксплуатироваться длительный период, вплоть до нарушения целостности в другом месте.

О том, как отремонтировать металлопластиковую трубу с применением бандажа, описано далее:

  1. подготовьте бандаж – его можно купить в магазине или изготовить своими руками (для этого подойдут хомуты из металла с нужным диаметром);
  2. отмерьте необходимую длину бандажа, предусматривая припуски по 2 см и более по обеим сторонам места неисправности;
  3. повреждение на трубе обмотайте лоскутом резины толщиной 2-5 мм, поверх наложите сам бандаж, прочно закрепите.

Бандаж незаменим при ремонте не только трещин и свищей в металлопластиковых трубах, но и некоторых других маленьких по размеру повреждений. Невозможно с его помощью «залатать» лишь длинные, обширные трещины.

Как соединять, монтировать металлопластиковые трубы без протечек

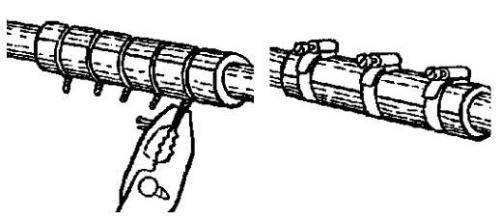

Схема создания бандажа

Понять, целесообразен ли ремонт металлопластиковой трубы, или все же лучше ее заменить, можно, оценив размер повреждения. Если повреждение (или свищ) небольшое, попробуйте применить холодную сварку. Для этого:

  1. слейте из трубопровода воду, освободите от воздействия давления;
  2. высушите место разрыва, обработайте его наждачной бумагой;
  3. с помощью раствора холодной сварки замажьте свищ.

Окончательное высыхание сварки наступает примерно через сутки, после чего трубопровод годен к эксплуатации. Однако учтите, что холодная сварка годится для ремонта не всегда: на нее разрушительно влияет высокое внутреннее давление в системе и перепады температур.

Особо хочется отметить, что металлопластиковые трубопроводы при квалифицированном монтаже с применением качественных материалов и при периодических мероприятиях по профилактике течей служат долгие годы, не принося своим хозяевам проблем.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как соединять, монтировать металлопластиковые трубы без протечек
Как победить мышей в каркасном доме и не допустить их появления
