Какой бывает греющий кабель для труб

Содержание

Особенности одножильных греющих кабелей

Какой бывает греющий кабель для труб

О первой особенности одножильного греющего кабеля я уже сказал, это высокий электромагнитный фон. Поэтому приобретая такой кабель для применения внутри помещений, наличие медной оплётки обязательно.

Вторая особенность резистивного кабеля с одной греющей хилой, это необходимость подключения кабеля к электропитанию с двух разных концов. А это проще всего сделать, закольцевав прокладку кабеля. То есть, одножильный греющий кабель нужно укладывать по замкнутой трассе, что не всегда удобно. Или тянуть вместе с кабелем дополнительный питающий провод, что возможно при обогреве кровли, но нереально при обогреве полов.

Какой бывает греющий кабель для труб

Как и чем утеплять

Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.

Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.

Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.

Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.

Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.

Не кабелем единым

Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.

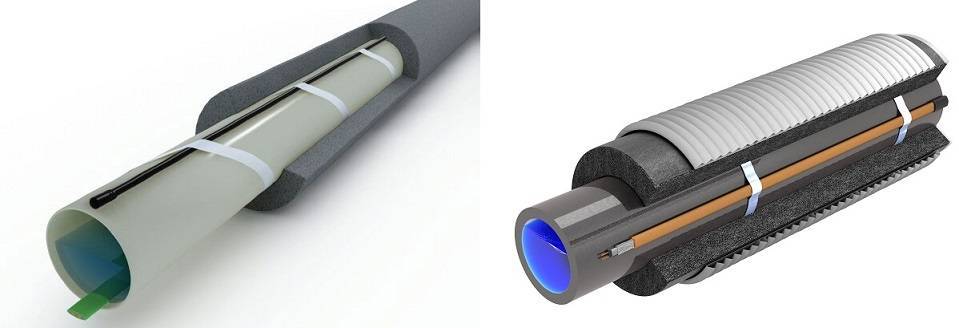

Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.

Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.

По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

Существует два варианты греющего кабеля:

  • Резистивный;
  • Саморегулирующийся.

Резистивный кабель

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

  • Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
  • Простота в исполнении , а также невысокая стоимость такой системы.
  • Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;
  • Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

Саморегулирующийся кабель

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

  • при низких температурах способность проводить ток максимальна;
  • при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке — максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

  • Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
  • Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;

Греющий кабель в трубу: 12 вопросов и ответов по выбору и монтажу

Однако: СП 30.13330.2016 допускает использование наряду с кабельным обогревом теплового сопровождения, то есть прокладки водопровода в общем канале с отоплением или другим источником тепла.

Когда ввод воды или канализация в силу каких-то причин не могут быть проложены ниже глубины промерзания почвы.

Вот перечень его разновидностей:

  • Одножильный резистивный — это одиночный проводник с высоким электрическим сопротивлением в изоляционной оболочке. Иногда снабжается экранирующей оплеткой, подключаемой к заземлению и призванной защитить расположенное вблизи кабеля электронное оборудование от наведенных паразитных токов;
  • Двужильный резистивный , как и следует из названия, отличается от своего ближайшего родственника лишь наличием двух проводников в общей изоляции;
Популярные статьи  10000 Люксов люменов на квадратный метр в Ватт на квадратный сантиметр при 555 нм

Какие функции выполняют кабельные системы обогрева?

Многие люди убеждены, что кабельная защита трубопроводных конструкций от замерзания удаляет лёд из водопроводных и канализационных систем. Однако в первую очередь искусственный нагрев коммуникаций необходим для того, чтобы исключить возможность замерзания рабочей среды, которая перемещается по трубам.

Какой бывает греющий кабель для труб

Кабель для обогрева труб способствует сокращению теплопотерь

Рассмотрим основные функции, которые выполняют кабельные системы обогрева:

  • поддержание необходимой температуры рабочей сред, которые транспортируются по трубопроводам;
  • активные системы обогрева позволяют минимизировать тепловые потери, которые возникают во время транспортировки рабочей среды по системе;
  • позволяют обеспечить нормальную работу трубопроводных конструкций, которые осуществляют транспортировку других сред. Например, масел минерального типа, физические характеристики которых зависят от температурного показателя;
  • использование кабельных систем защиты трубопроводов от замерзания позволяют уменьшить финансовые затраты, а также трудозатраты при прокладке той или иной конструкции;
  • искусственный обогрев канализации и систем водоснабжения позволяет минимизировать риски возникновения поломки в этих конструкциях. Благодаря этому расходы на ремонтные работы значительно снижаются.

Монтаж и подключение греющего кабеля своими руками

                Установка
греющего элемента не представляет особой сложности. Удобнее всего выполнять
работы во время монтажа системы, чтобы не пришлось раскапывать уже использующиеся
трубы. Если планируется обогревать систему снаружи, перед монтажом утеплителя
вдоль трубопровода укладывают нагреватель и фиксируют его скотчем.
Устанавливать самогреющий
кабель для канализации внутри трубы несколько сложнее, так как надо
совмещать укладку системы к установкой нагревателя

Важно довести элемент до
самого отверстия слива,
которое является участком, подверженным воздействию холода

                Соединения необходимо изолировать термоусадочной трубкой, которую нагревают горелкой или строительным феном. Для ввода используется косой тройник с заглушкой, в которой изготавливается отверстие. Через него вводится нагреватель, отвод заполняется теплоизолятором, стойким к высоким температурам. Необходимо следить, чтобы участки нагревателя нигде не пересекались и располагались равномерно, без скоплений и пустых участков.

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

  • тепло распространяется равномерно по всей площади трубы;
  • система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

  1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

  1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

  1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

  1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
  2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
  3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
  4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

  • преимущественным средством крепления является клейка лента;
  • при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
  • если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
  • при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
  • если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

  • тепло распространяется равномерно по всей площади трубы;
  • система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Какой бывает греющий кабель для труб

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

  1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Какой бывает греющий кабель для труб

Схема саморегулирующегося кабеля

  1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Какой бывает греющий кабель для труб

Схема резистивного кабеля

  1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.
Популярные статьи  Установка гофры на унитаз

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

  1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
  2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
  3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
  4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Какой бывает греющий кабель для труб

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Какой бывает греющий кабель для труб

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

  • преимущественным средством крепления является клейка лента;
  • при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
  • если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
  • при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
  • если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Какой бывает греющий кабель для труб

Конструкцию лучше дополнительно утеплить снаружи

Виды кабельного обогрева

Нагревательный кабель для канализации и водопровода может одним из двух видов: резистивный или саморегулируемый. У каждого из них своя сфера применения. Так, первый вид больше подходит для нагревания небольших отрезков труб с диаметром до 40 мм, а саморегулируемый кабель хорош для более длинных отрезков. Рассмотрим каждый вид более подробно.

Резистивный обладает следующим принципом работы: по жилам проходит ток и нагревает кабель. Большая сила тока и высокое сопротивление способствуют отличному тепловыделению. Существуют отрезки резистивного провода с постоянным коэффициентом сопротивления. Во время работы такой кабель отдает равное количество тепловой энергии по всей длине.

Проводка с одной жилой помещена в двойную внутреннюю защиту и внешнюю изоляцию. В качестве нагревателя выступает единственная жила, которая будет подключаться по схеме, напоминающей петлю: провод подключается к электросети, затем наматывается по трубке, потом возвращается обратно.

Замкнутый контур отопительной системы, как правило, используют для обустройства «теплого пола» и обогрева кровельного водостока, одна есть и вариант для водопроводной системы. Монтаж греющего кабеля для системы водопровода своими руками отличается необходимостью двухсторонней укладки одножильного провода. Примечательно, что в этом случае применяется лишь наружное подключение.

Для установки под землей одножильный резистивный кабель не подходит, поскольку прокладка «петли» занимает слишком много пространства, а пересечение проводки приведет к перегреву.

Проводка с двумя жилами разделяет их функции: на один провод подается электричество, а второй – нагревает. Схема подключения тоже отличается: нет необходимости в создании «петли», а кабель одним концом подсоединяется к электроэнергии, а другой укладывается вдоль трубопровода.

Главные преимущества резистивного кабеля заключаются в его низкой стоимости, надежности, простоте монтажа и долгом сроке эксплуатации (10-15 лет). Однако имеются также недостатки, среди которых стоит выделить: фиксированную длину, большую вероятность перегрева при близком расположении проводков, невозможность замены одного отрезка и нельзя отрегулировать мощность.

Чтобы каждый раз не подключать нагревательную систему, монтируют термостат с датчиком температуры. При понижении температуры ниже установленной на 2-3 градуса ºС, термостат автоматически запускает устройство обогрева, а как только температура повышается до установленного коэффициента, то энергия в автоматическом режиме отключается.

Саморегулирующийся нагревательный кабель. Это универсальный вид проводки, который может применяться для нагрева элемента кровли, магистралей подачи и отведения воды, емкостей с различными жидкостями. Такой кабель сразу оснащен системой регулировки мощности и интенсивности теплоэнергии. При понижении температуры ниже контрольного значения, система запускает нагрев.

От резистивной модели отличается наличием проводящей нагревательной матрицы, регулирующей температуру обогрева, а вот, касаемо изоляции и защиты, здесь особых отличий нет.

В основе принципа действия саморегулирующего устройства находится способность уменьшать или увеличивать силу тока, учитывая показатель сопротивления. Когда сопротивление повышается, то уменьшается ток, что приводит к снижению мощности. В результате проводник охлаждается. После снижения сопротивления, увеличивается ток и снова начинается нагрев.

Саморегулирующий греющий кабель для водопровода обладает важным преимуществом – зональность действия. Проводник самостоятельно распоряжается своей «рабочей силой»: хорошо подогревает остывающие места и удерживает оптимальную температуру на тех отрезках, где в сильном нагреве нет нужды.

Греющий кабель саморегулирующийся для обогрева водопроводных труб работает постоянно, что очень хорошо приветствуется в зимний период. Но, когда морозы прекращаются, не выгодно, чтобы он всегда работал, поэтому для автоматизации процессов проводника, его оборудуют термостатом, привязанным к уличной температуре. Терморегулятор для греющего теплого кабеля сам отключит систему, когда на улице будет достаточно теплая погода.

Монтаж греющего кабеля для труб

Нагревательный провод для труб при условии его правильного монтажа обеспечивает длительную бесперебойную работу любой системы, будь то канализация, водопровод, отопление (прочитайте: «Как устанавливать греющий кабель в канализационную трубу, какой использовать»).

Качественно выполнить установку помогут следующие рекомендации:

Перед монтажными работами необходимо очистить трубы от загрязнений и ржавчины.
Для установки ГК собственноручно можно использовать один из двух способов: монтаж одной или нескольких параллельных нитей на трубу (их количество зависит от требуемой мощности) или установить кабель по спирали. Последний вариант более затратный и применяется, как правило, для труб с маленьким диаметром и при условии наличия кабеля достаточной длины.
Далее работа проводится в нижней части трубы, где для крепления кабеля используется специальная лента

При этом важно соблюдать безопасную дистанцию от соединительных элементов (фланцев и других), которые могут пропускать воду. Это позволит избежать повреждения элементов греющей системы при нарушении герметичности соединения.
При монтаже теплоизоляции «холодный» конец кабеля должен остаться с наружной стороны слоя изоляции.
В конце к кабелю подводится питание от электрического щита или распределительной коробки.

Какой бывает греющий кабель для труб

Чтобы обеспечить максимальную эффективность обогрева, следует соблюдать еще несколько простых правил:

  • При использовании греющего кабеля для пластиковых труб, последние необходимо обернуть фольгированным скотчем, поскольку у них нет алюминиевой прослойки. Это позволит обеспечить равномерный нагрев по всей поверхности изделия.
  • Секции кабеля длиной не более 1,4 метра нужно устанавливать к вентилям трубопровода и фланцам крепления. Это облегчит проведение разъединения системы.
  • Саморегулирующийся ГК, в отличие от резистивного, негорючий. Поэтому при установке последнего нельзя допускать пересечения, чтобы не спровоцировать перегорание.

Нагревательная система должна быть надежно защищена от влаги. Для этих целей используется гидро- и теплоизоляция. Кроме этого, на изоляции трубопровода необходимо нанести разметку, на которой нужно указать, что здесь используется нагревающий кабель.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

  • Проводник из металла
  • Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
  • внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
  • Все проводники покрыты экраном из медной сетки.
  • Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Популярные статьи  Установка септика своими руками

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

  • Надежная работа
  • Высокая безопасность.
  • Нагревательный кабель можно использовать как в помещении, так и на улице
  • Простота установки и эксплуатации.
  • Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.

Варианты установки греющего кабеля

                Существует
два варианта размещения кабеля:

  • снаружи трубы;
  • внутри трубопровода.

Монтаж нагревателя снаружи трубы
проще. Обычно его прикрепляют вдоль трубопровода или, если позволяет длина, обвивают
трубу для большей равномерности. Для фиксации к поверхности используется обычный
или металлизированный скотч, устойчивый к нагреванию. Поверх одевается слой
утеплителя. Наиболее правильный
вариант — полистироловая или пенополиуретановая скорлупа, которая легко
устанавливается и эффективно удерживает тепловую энергию.

Установка греющего элемента
внутри трубопровода позволяет получить значительно больший эффект. Она
применяется в случаях, когда система расположена близко к поверхности земли или вовсе находится на
открытом участке. Саморегулирующий
греющий кабель для канализации внутри трубы позволяет надежно защитить
как обычную, так и ливневую
систему, которая в холодное время года остается практически неиспользуемой.
Остатки стоков замерзают, периодически пополняются при потеплениях и в конечном
счете образуют ледяной затор, способный разорвать трубопровод. Однако,
установку нагревателя можно производить только в трубах достаточно большого
диаметра, иначе он станет причиной частых заторов и вместо пользы принесет
только лишние заботы.

Какой бывает греющий кабель для трубПример утепления труб

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Техника подключения кабеля для обогрева труб

Для всех видов греющих изделий в процессе монтажа необходимо заизолировать конец, соединить его с проводами подключения. Чтобы выполнить эти работы, понадобится небольшой комплект инструментов и материалов. Используются нож, пассатижи, бокорез и фен для строительных работ.

Подготовка кабеля к подключению.

В набор материалов входят различные по длине и диаметру изоляционные трубки и гильзы, которые используются в качестве клемм. Изоляционный материал особый, термоусадочный, с нанесенным внутри слоем клея, что способствует повышению качества защиты соединения. Для изоляции конца кабеля можно приобрести готовую к применению заглушку вместо термоусадочной трубки.

Установка концевой муфты выполняется в такой последовательности:

  • срезают 2 см внешней изоляции;
  • снимают оплетку;
  • надевают муфту и прогревают феном;
  • зажимают пассатижами.

Если работают с саморегулирующимся изделием, один провод отрезают вместе с матрицей короче на 10 мм, чтобы получилось 2 разных по длине жилы. Вместо дорогой заглушки можно использовать термоусадочную трубку. Ее надевают на подготовленные провода, прогревают феном, заливают клеем из термопистолета. Для надежности можно обмотать изолентой.

Во многом похожа процедура соединения 2 отрезков или подключения питающих проводов. Пошаговая инструкция несложная:

  1. Ножом разрезают общую изоляцию, освобождают жилы. Одну из них укорачивают, чтобы получилась лесенка. Подобное делают с другим куском.
  2. Зачищают концы проводов, на каждый надевают термоусадочную трубку. На один из проводников — общую длинную.
  3. Зачищенные концы вставляют в гильзы, зажимают. Начинают с более короткого провода. С другой стороны заводят жилы второго кабеля, обжимают. Убеждаются в прочности соединения, потянув в разные стороны.
  4. Натягивают малые термотрубки, обдувают феном, прижимают. Такую же операцию проделывают с общей термоизоляционной муфтой.

Видео: как подключить греющий кабель

В монтаже существуют нюансы. В частности, на кабеле имеется оплетка, и многие не знают, что с ней делать. Она служит для заземления, которое следует выполнить по всем правилам или отказаться от него. Есть несколько вариантов, как поступить в этом случае, и каждый требует своего подхода

После просмотра видеоматериала станет ясно, как подключить греющий кабель, на какие моменты обратить особое внимание

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Какой бывает греющий кабель для труб
Микролифт для крышки унитаза
