Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

  • назначения помещения
  • количества оборудования
  • выделяющего тепло,
  • количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Расчет производительности по кратности воздухообмена

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м3/ч; n — кратность воздухообмена; S — площадь помещения; Н — высота помещения, м.

Методика расчета производительности вентиляции по количеству людей:

L = N * Lнорм, где:

L — производительность м3/ч; N — число людей в помещении; Lн — нормативный показатель потребления воздуха на одного человека составляющий: при отдыхе — 20 м3/ч; при офисной работе — 40 м3/ч; при активной работе — 60 м3/ч.

Онлайн-калькулятор расчета системы вентиляции

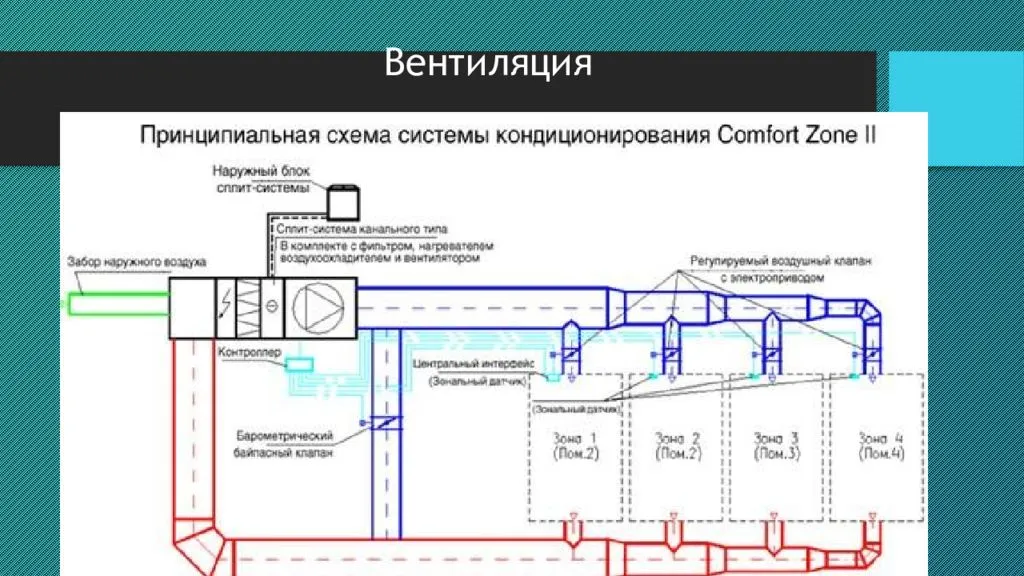

Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.)

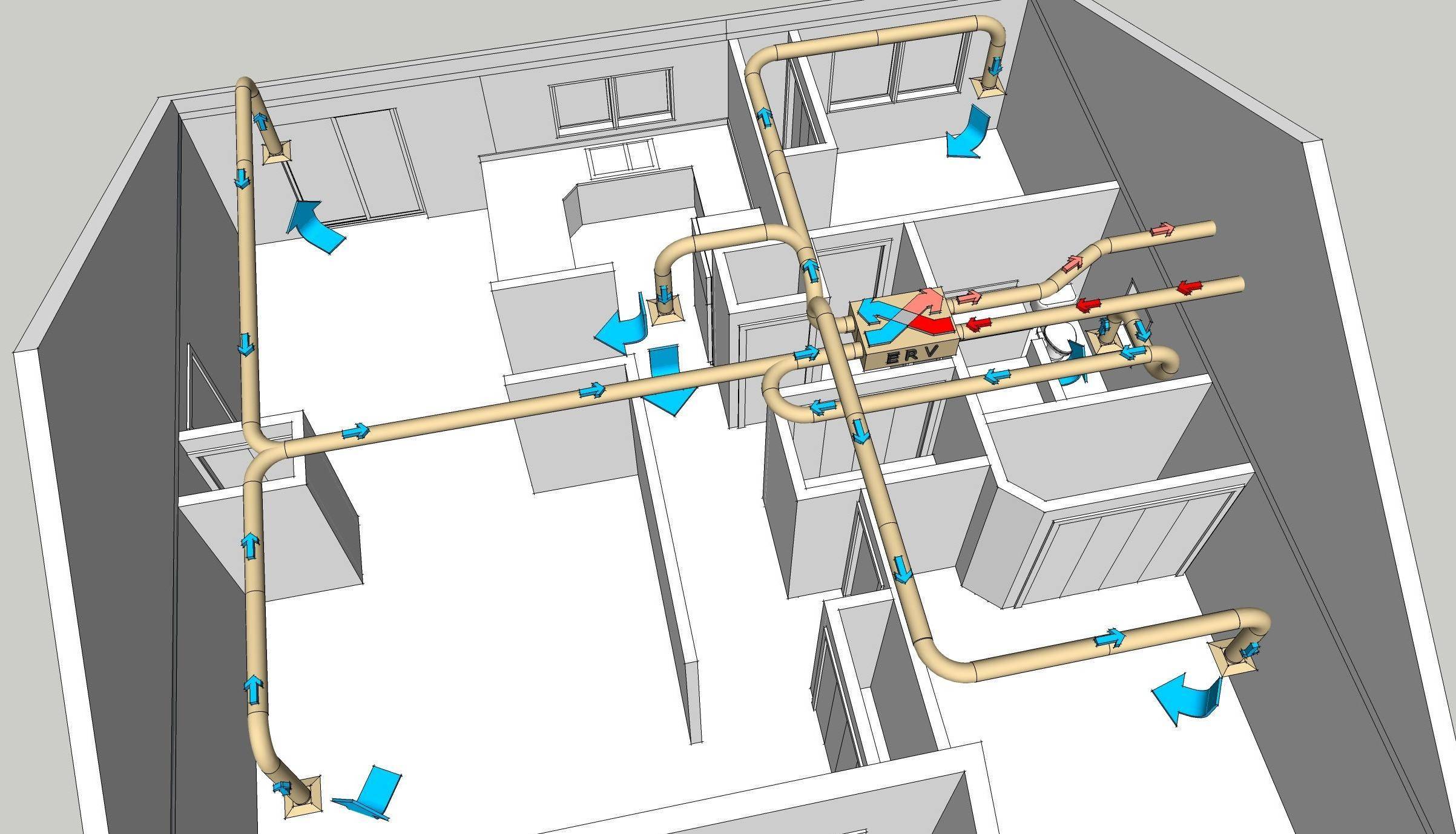

Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.

Методика расчета количества диффузоров

N = L / ( 2820 * V * d * d ), где

N — количество диффузоров, шт; L — расход воздуха, м3/час; V — скорость движения воздуха, м/сек; d — диаметр диффузора, м.

Методика расчета количества решеток

N = L / ( 3600 * V * S ), где

N— количество решеток; L — расход воздуха, м3/час; V — скорость движения воздуха, м/сек; S — площадь живого сечения решетки, м2.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Методика расчета мощности калорифера

Р = T * L * Сv / 1000, где:

Р — мощность прибора, кВт; T — разница температур на выходе и входе системы, °С; L — производительность м?/ч. Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С. Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения.

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

Расчет диффузоров и решеток

диффузор в промышленной вентиляции

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N=R\(2820 * v * D * D),

здесь R — пропускная способность, в куб.м\час, v — скорость воздуха, м\с, D — диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N=R\(3600 * v * S),

здесь R — расход воздуха в куб.м\час, v — скорость воздуха в системе, м\с, S — площадь сечения одной решетки, кв.м.

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс = L * 2,778 / V, где

— расчетная площадь сечения воздуховода, см²;

Популярные статьи  Какой бывает греющий кабель для труб

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Расчет тепловой нагрузки

диаграмма тепловой нагрузки от общеобменной вентиляции

Расчет тепловой нагрузки на вентиляцию осуществляется по формуле:

Qв= Vн * k * p * Cр(tвн — tнро),

в формуле расчета тепловой нагрузки на вентиляцию Vн — внешний объем строения в кубометрах, k — кратность воздухообмена, tвн — температура в здании средняя, в градусах Цельсия, tнро — температура воздуха снаружи, используемая при расчетах отопления, в градусах Цельсия, р — плотность воздуха, в кг\кубометр, Ср — теплоемкость воздуха, в кДж\кубометр Цельсия.

Если температура воздуха ниже tнро снижается кратность обмена воздуха, а показатель расхода тепла считается равной Qв, постоянной величиной.

Расход тепла на вентиляцию

Удельный годовой расход тепла на вентиляцию рассчитывается так:

Q= * b * (1-E),

в формуле для расчета расхода тепла на вентиляцию Qo — общие теплопотери строения за сезон отопления, Qb — поступления тепла бытовые, Qs — поступления тепла снаружи (солнце), n — коэффициент тепловой инерции стен и перекрытий, E — понижающий коэффициент. Для индивидуальных отопительных систем 0,15, для центральных 0,1, b — коэффициент теплопотерь:

  • 1,11 — для башенных строений;
  • 1,13 — для строений многосекционных и многоподъездных;
  • 1,07 — для строений с теплыми чердаками и подвалами.

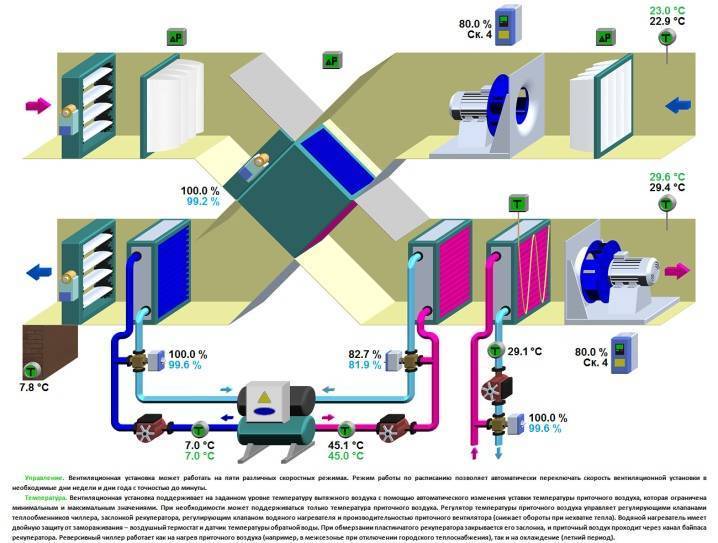

Принцип расчёта при подборе ПВУ с рекуператором

В обоих случаях нас ждут примерно одинаковые расчёты. Во «главе стола» стоит производительность или расход воздуха. Производительность — количество воздуха, пропускаемого в единицу времени. Измеряется в куб. м/час. Чтобы подобрать этот показатель, вычисляем объём воздуха вентилируемых помещений и прибавляем 20% (на сопротивление фильтров, решёток). Сопротивление встроенного рекуператора уже учтено в паспортных данных установки.

ИНЖЕНЕРНАЯ ПОМОЩЬ

Внимание! При самостоятельном расчёте округления и допуски следует делать с увеличением в сторону запаса (мощности, производительности, объёма). Рассмотрим на примере загородного дома с потолками 2,4 м, обслуживаются 2 спальни (по 12 м 2), гостиная (20 м 2), санузел (6 м 2) и кухня (12 м 2). Рассмотрим на примере загородного дома с потолками 2,4 м, обслуживаются 2 спальни (по 12 м 2), гостиная (20 м 2), санузел (6 м 2) и кухня (12 м 2)

Рассмотрим на примере загородного дома с потолками 2,4 м, обслуживаются 2 спальни (по 12 м 2), гостиная (20 м 2), санузел (6 м 2) и кухня (12 м 2).

Итого объём воздуха: (2 х 12 + 20 + 6 + 12) х 2,4 = 148,8, принимаем 150 м
3 .

Примечание. Выбор более мощной установки оправдан в случае возможности увеличения площади помещений и для увеличения ресурса агрегата.

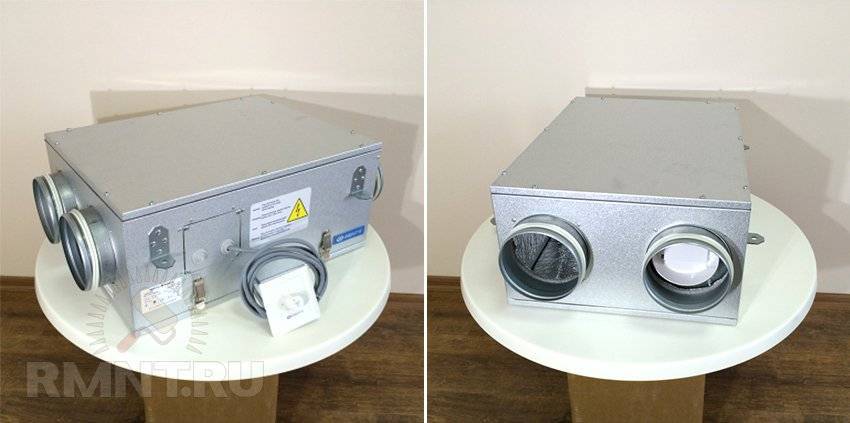

Приточно-вытяжные установки со встроенными рекуператорами

Показатель Модель ПВУ
ВУТ 200 Г мини ВУТ 400 ЭГ ЕС ЭКО Dantex DV-350E DAIKIN VAM350FA
Производитель «ВЕНТС», Украина «ВЕНТС», Украина «ВЕНТС», Украина Dantex, Англия Daikin, Япония Daitherm, Дания
Производительность, м 3 /час 100 200 450 350 350 520
86 116 300 140 200 350
Тип рекуператора Пластины, бумажный Пластины, алюминий Противоток, полистирол Противоток, полимер Противоток, алюминий Пластины, биметалл
68 85 98 88 92 95
Примечание Фильтры грубой очистки Фильтры G4, подогрев опционно Фильтры G4, F7, подогреватель 3 режима работы, фильтры Полная автоматика, заменяемые фильтры Полная автоматика, комнатное исполнение
Цена, руб. 13800 16500 20800 32200 61700 85600

ИНЖЕНЕРНАЯ ПОМОЩЬ

Для тех, кто принципиально делает всё своими руками, расчёты производительности системы будут касаться вентиляторов, встроенных в каналы. Их производительность уже должна быть рассчитана при проектировании (расчёте) каналов в зависимости от объёма воздуха. Для подбора соответствующего рекуператора рассчитываем совокупную производительность вентиляторов, работающих на приток к теплообменнику, и вычитаем 25% (на сопротивление системы, переменное сечение и синхронную работу). На каждом входе и выходе из рекуператора также должно быть установлено по одному канальному вентилятору.

Для нашего примера:

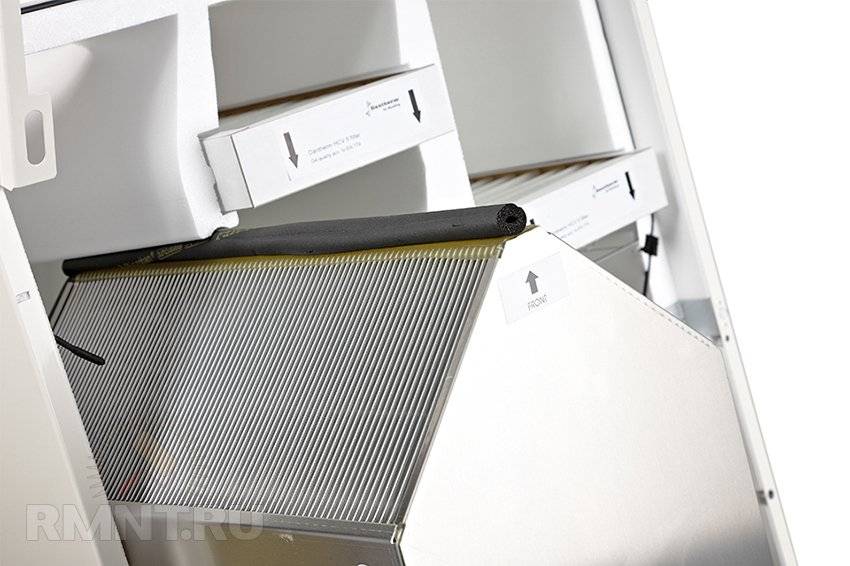

Заводские теплообменники

Вопрос: Что значат цифры 40-20 в маркировке заводских рекуператоров?

Ответ: Размеры приточных и отводных каналов в миллиметрах. 40-20 — минимальные размеры заводских теплообменников.

Устанавливая такой прибор в холодном месте, например, на чердаке, помните, что его и воздуховоды следует утеплить.

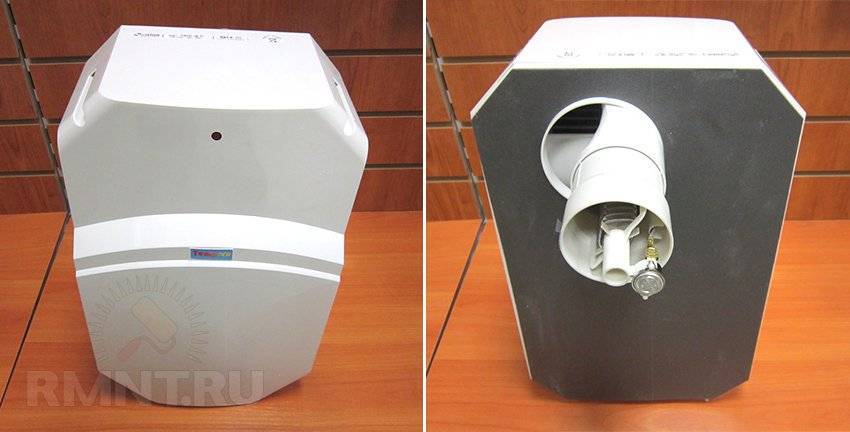

Ещё один тип рекуператоров — автономные канальные теплообменники. Их ещё называют проветривателями. Эти устройства обслуживают только одно помещение и относятся к так называемой децентрализованной системе вентиляции . Они не требуют расчётов, достаточно подобрать модель под объём комнаты.

ИНЖЕНЕРНАЯ ПОМОЩЬ

Проветриватели воздуха

Показатель Модель канального проветривателя
ПРАНА-150 ВЕНТС ТВИНФРЕШ Р-50/РА-50 O»ERRE TEMPERO MARLEY MEnV 180 SIEGENIA AEROLIFE
Производитель Украина Украина Италия Германия Германия
Производительность, м 3 /час до 125 60 62 68 45
Потребляемая энергия (без нагревателя), Вт 7-32 3-12 12-32 3,5-18 8,5
Тип рекуператора Пластины, полимер Пластины, биметалл Канал, алюминий Пластины, биметалл Канал, биметалл
Эффективность рекуперации, до % 67 58 65 70 55
Примечание Пульт д/у, «зимний пуск» 4 режима, 2 фильтра 32 дБ, 5 режимов 40 дБ, фильтры G4 Синт. фильтр, 54 дБ
Цена, руб. 9 300 10200 14000 24500 43200

Виталий Долбинов, рмнт.ру

Расчет диаметра воздуховодов

воздуховоды различного диаметра и формы сечения

Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:

  • Объем воздуха (приточного или вытяжного), который должен пройти через трубу за заданный промежуток времени, куб.м\ч;
  • Скорость движения воздуха. Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 — 8 м\сек, она меняется в зависимости от участка;
  • Материал вентиляционной трубы. При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.
Вид участка Скорость потока, м\с
Магистральные трубопроводы От 6 до 8
Боковые отводки От 4 до 5
Распределительные трубопроводы От 1,5 до 2
Верхние приточки От 1 до 3
Вытяжки От 1,5 до 3

Таблица 1. Оптимальная скорость воздушного потока в трубах вентиляции.

Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:

S=R\3600v,

здесь v — скорость движения воздушного потока, в м\с, R — расход воздуха, кубометры\ч.

Число 3600 — временной коэффициент.

Зная площадь сечения, можно рассчитать диаметр круглого воздуховода вентиляции:

здесь: D — диаметр вентиляционной трубы, м.

Если необходимо рассчитать диаметр вентиляционной трубы прямоугольного сечения, ее показатели подбирают исходя из полученной площади сечения круглой трубы.

Расчет площади элементов вентиляции

Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.

Популярные статьи  Расчет площади дефлектора

Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

Диаметр, мм Длина, м
1 1,5 2 2,5
100 0,3 0,5 0,6 0,8
125 0,4 0,6 0,8 1
160 0,5 0,8 1 1,3
200 0,6 0,9 1,3 1,6
250 0,8 1,2 1,6 2
280 0,9 1,3 1,8 2,2
315 1 1,5 2 2,5

Таблица 2. Площадь прямых воздуховодов круглого сечения.

Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.

Диаметр, мм Угол, град
15 30 45 60 90
100 0,04 0,05 0,06 0,06 0,08
125 0,05 0,06 0,08 0,09 0,12
160 0,07 0,09 0,11 0,13 0,18
200 0,1 0,13 0,16 0,19 0,26
250 0,13 0,18 0,23 0,28 0,39
280 0,15 0,22 0,28 0,35 0,47
315 0,18 0,26 0,34 0,42 0,59

Таблица 3. Расчет площади отводов и полуотводов круглого сечения.

Инструкция по получению денег

  1. Скачайте / получите на КПП бланк заявления. Внесите в него личные данные и номер счета.
  2. Заполните аналогичное заявление на ребенка.
  3. Соберите все документы и заранее сделайте их ксерокопии. Заверять у нотариуса у них не нужно.
  4. Отнесите все бумаги в ближайший Центр социального обслуживания.
  5. Средства должны поступить на карту в течение 2 — 3 рабочих дней.

Строго установленных сроков, в которые нужно подать документы, нет. Выплаты будут производиться, пока их не получат все эвакуированные.

Дополнительную информацию можно узнать по телефону 8 (863) 234-00-99.

В каких регионах можно получить «подъемные»

Беженцам необязательно оставаться в той области, в которую они въехали первоначально. Кроме приграничного Ростова и Белгорода, более 40 регионов готовы принять эвакуированных. В их Числе Питер, Москва, Московская область, Воронеж, Курск, Челябинск и другие. В любом из этих регионов можно получить единовременную выплату в размере 10 тысяч рублей.

Государство выделило 5 млрд рублей Ростовской области на выплаты беженцам.

ИНЖЕНЕРНАЯ ПОМОЩЬ
Скриншот VK.

Обзор современных моделей

ИНЖЕНЕРНАЯ ПОМОЩЬ

Для облегчения выбора и составления представления об водяных калориферах разных производителей будут описаны особенности и характеристики нескольких моделей:

  1. Завод ЗАО Т.С.Т выпускает нагревательные приспособления для приточной вентиляции – КСК-3. Модель укомплектована алюминиевыми нагревательными элементами. Ее корпус выполнен из углеродистой стали. Данные агрегаты работают с теплоносителем в следующем температурном диапазоне: от +70 градусов (выход)до +150°С (вход). Минимальная температура воздуха в подающем воздуховоде составляет -20 градусов. Максимальная температура теплоносителя + 190 градусов. Рабочее давление в районе 1,2 МПа. Рабочий ресурс, заявленный производителем, составляет 13,2 тысячи часов, а срок службы – 11 лет.
  2. Тепловые вентиляторы Volcano mini отличаются компактными размерами и практичностью. Их выпускает одноименная польская компания. Для смены направления потока воздуха есть специальные жалюзи. Мощность – 3-20 кВт, производительность составляет 2 тысячи кубометров в час. Агрегат имеет двухрядный теплообменник с классом защиты ІР 44. Предельное рабочее давление – не более 1,6 МПа, а максимальная температура теплового носителя +120 градусов. Объем теплообменника составляет 1,12 л. Подходит для подогрева воздуха в производственных и бытовых помещениях.
  3. Итальянские водяные нагреватели Galletti AREO работаю на обогрев и охлаждение воздушных масс. Они укомплектованы теплообменником, состоящим из медно-алюминиевых трубок, вентилятором и дренажным лотком. Мощность находится в пределах 8-130 кВт. При работе в режиме охлаждения этот показатель равен 3-40 кВт. Рабочее давление – 10 бар. Температура теплоносителя +7…+95°С. Агрегат нагревает воздух до +40 градусов или охлаждает до +10°С. Класс защиты – ІР 55. Предусмотрена защита электродвигателя.

Также на торговом рынке промышленного нагревательного оборудования представлены модели следующих брендов: Тепломаш, Fraccaro, 2VV,Yahtec, Kroll, Tecnoclima, Pakole, Remko, Инновент, Zilon.

Нужно ли ориентироваться на СНиП?

Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.

В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.

Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.

Материал взят с сайта: https://www.rfclimat.ru/htm/vent_ft.htm

По первому требованию будет удален в течении 24х часов.

Расчет сети воздуховодов

Для помещений, где будет установлена канальная вентиляция, расчет воздуховодов состоит в определении необходимого рабочего давления вентилятора с учетом потерь, скорости воздушного потока и допустимого уровня шума.

Давление воздушного потока создается вентилятором и определяется его техническими характеристиками. Эта величина зависит от геометрических параметров воздуховода (круглое или прямоугольное сечение), его длины, количества поворотов сети, переходов, распределителей. Чем больше производительность, которую обеспечивает приточная вентиляция, а, соответственно, и рабочее давление, тем больше скорость воздуха в воздуховоде. Однако при возрастании скорости воздушного потока увеличивается уровень шума. Уменьшить скорость и уровень шума можно, применяя воздуховоды большего диаметра, что не всегда возможно в жилых помещениях. Для комфортного самочувствия человека скорость воздуха в помещении должна быть в пределах от 2,5 до 4 м/с и уровень шума 25 Дб.

ИНЖЕНЕРНАЯ ПОМОЩЬ

Составить пример расчета вентиляции можно, лишь имея параметры помещения и техническое задание. Оказать помощь в выполнении предварительных расчетов, дать квалифицированную консультацию, а также оформить соответствующие документы могут специализированные фирмы, которые зачастую осуществляют также проектирование и монтаж вентиляции.

Какие документы нужны

Для получения выплаты нужно заполнить специальное заявление. Бланк для него можно попросить либо на пропускном пункте на границу, либо в центре социального обслуживания. Также вы можете скачать бланк у нас на сайте.

Заявление на выплату эвакуированнымСкачать

К заполненному заявлению приложите:

  • Копию паспорта (если у вас несколько паспортов, например, ДНР и РФ, то нужны копии всех имеющихся). Если есть украинский паспорт старого образца с пропиской в Донбассе, то можно предоставить копию его первых страниц.
  • Удостоверение на постоянное проживание или адресную справку, подтверждающую ваше постоянное проживание в Донбассе. Они нужны, если у вас прописка в Украине.
  • Копию реквизитов лицевого счета российского банка (не номер банковской карты!).
  • Талон с датой пересечения границы (если есть).

Не только государство помогает беженцам. Простые россияне организовывают пункты сбора гуманитарной помощи, а Красный Крест организовал сбор средств для эвакуированных. Адреса и контакты пунктов, список необходимых вещей можно найти в нашей более ранней статье.

Выплату можно получить и на ребенка, для этого подавайте свидетельство о его рождении, а если ему исполнилось 14, то и его паспорт. Если ребенок эвакуировался не с родителями, а, например, с бабушкой, то необходимо предоставить доверенность или согласие от родителей на вывоз ребенка. При отсутствии доверенности, в ЦСО нужно написать объяснительную, в которой рассказать про экстренную эвакуацию.

Еще раз повторим — деньги можно получить только на счет в российском банке. Если у вас его нет, то можете открыть в любом отделении. При оформлении вам выдадут карту и листок с реквизитами, копия которого и нужна для получения пособия. У каждого совершеннолетнего гражданина должен быть собственный лицевой счет. Для открытия счета нужен только документ, удостоверяющий личность.

Типы воздуховодов

ИНЖЕНЕРНАЯ ПОМОЩЬ

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками

Если коротко, то воздуховоды бывают:

  • Металлические из оцинкованной или черной стали, нержавейки.
  • Гибкие из алюминиевой или пластиковой пленки.
  • Жесткие пластиковые.
  • Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Популярные статьи  Какой кабель нужен для подключения дома к электросети на 15 кВт

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Второй вариант.

(см рисунок 4).

Абсолютная влажность воздуха или влажность наружного воздуха – dH «B», ниже влажности приточного воздуха – dP

dH “B” P г / кг.

1. В этом случае необходимо охладить внешний приточный воздух – (•) H на диаграмме Jd до температуры приточного воздуха.

Процесс охлаждения воздуха в поверхностном воздухоохладителе на диаграмме Jd будет показан в виде прямой линии HO. Процесс будет происходить при уменьшении теплосодержания – энтальпии, понижении температуры и повышении относительной влажности внешнего приточного воздуха. В этом случае влажность воздуха остается неизменной.

2. Чтобы попасть из точки – (•) O, с параметрами охлажденного воздуха, в точку – (•) P, с параметрами приточного воздуха, необходимо увлажнить воздух паром.

В этом случае температура воздуха останется неизменной – t = const, и процесс на диаграмме Jd будет представлен прямой линией – изотермической.

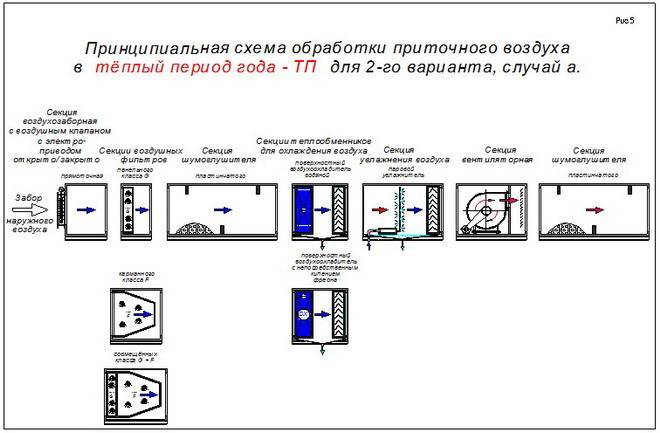

Принципиальная схема подготовки приточного воздуха в жаркую погоду – ТП, для варианта 2, случай а, см. Рисунок 5.

(см рисунок 6).

Абсолютная влажность воздуха или влажность наружного воздуха – dH «B», больше влажности приточного воздуха – dP

dH «B»> dP г / кг.

1. В этом случае необходимо «глубоко» охладить приточный воздух. То есть процесс охлаждения воздуха на диаграмме J – d изначально будет представлен прямой линией с постоянной влажностью – dН = const, проведенной из точки с параметрами наружного воздуха – (•) H, на пересечении с линия относительной влажности – φ = 100%. Полученная точка называется точкой росы – ТР наружного воздуха.

2. Кроме того, процесс охлаждения точки росы будет следовать линии относительной влажности φ = 100% до конечной точки охлаждения – (•) O.

3. Далее необходимо нагреть воздух от точки – (•) O до точки подачи воздуха – (•) P. Процесс нагрева воздуха будет происходить с постоянной влажностью.

Принципиальная схема подготовки приточного воздуха в жаркое время года – ТП, для варианта 2, случай б, см. Рисунок 7.

ИНЖЕНЕРНАЯ ПОМОЩЬ

ИНЖЕНЕРНАЯ ПОМОЩЬ

ИНЖЕНЕРНАЯ ПОМОЩЬ

ИНЖЕНЕРНАЯ ПОМОЩЬ

Расчёт мощности

Процесс нагрева воздуха в виде графика Методика вычисления заключается в подборе аппарата с такими параметрами, чтобы на выходе температура воздуха соответствовала нормативным значениям, а запас мощности позволял бесперебойно работать при пиковых нагрузках, но при этом не страдала кратность и скорость воздухообмена. Проектировщик начинает рассчитывать мощность только после получения всех исходных данных:

  • Объёма воздуха, проходящего через аппарат за единицу времени. Измеряется соответственно кг/ч или м 3 /ч.
  • Температуры приточки. Берётся минимальное значение для зимнего периода.
  • Требуемой по нормам или индивидуальным пожеланиям заказчика температуре воздуха на выходе.
  • Максимальной температуре, до которой может нагреться тепловой носитель.

Правила вычислений

Теплотехнический расчёт канального нагревателя начинается с определения двух параметров: первый — площадь поперечного сечения тепловой установки; второй – мощность, необходимая для нагрева поверхности заданного размера.

Площадь вычисляется по формуле:

Aф = Lp / 3600×(ϑρ), где

L – максимальное значение приточки для поддержки параметров вытяжки, м 3 /ч; Р – нормативная плотность воздуха, кг/м 3 ; Θρ – скорость движения воздуха на каждом участке, определяемая из аэродинамического расчета.

Полученное значение подставляется в таблицу, где указаны возможные варианты сечения калориферов, значения округляется в большую сторону.

Таблица подбора по площади сечения

Формула скорости воздушных масс, необходимая для подбора площади нагревательного элемента, следующая:

ϑρ = Lρ / 3600×Аф.факт

На следующем этапе определяется объем тепловой энергии, необходимый для прогрева приточки:

Q = 0.278×Gc× (tп – tн), где

Q – объём тепловой энергии, Вт; G – расчётный показатель расхода воздуха, кг/ч; с – удельная теплоёмкость, в данном случае берётся 1.005 кДж/кг °С; tп – температура приточки, °С; tн – температура воздуха на входе.

Расход воздуха G = Lρн. Это связанно с местом установки вентилятора. Он находится до калорифера, а, следовательно, используется нормативное значение плотности воздушных масс снаружи помещения.

Далее вычисляются затраты горячей воды на отдачу тепла холодному:

Gw = Q / cw×(tг – t0), где

cw – тепловая ёмкость воды, кДж/кг °С; tг – температура теплоносителя (воды), 0 С; t0 – расчётная температура воды в обратном трубопроводе, 0 С.

Теплоемкость жидкости можно узнать из справочной литературы. Параметры теплового носителя зависят от параметров среды.

Зная Gw, можно вычислить скорость движения воды по трубам:

w = Gw / 3600×ρw×Aф, где

Aф – размер сечения теплообменника, м²; ρw – плотность воды при средней температуре теплового носителя, 0 С.

Рассчитать скорость движения теплоносителя можно по формуле, указанной выше. Она справедлива для простой системы последовательного подключения нагревательных элементов. В случае использования параллельной схемы, толщина трубопровода увеличится в два или более раз, а средняя скорость движения уменьшится.

Кроме подбора калорифера выполняется расчёт тепловых потерь по укрупнённым показателям. Основная формула:

q – тепловая характеристика объекта, Вт/(м 3 ּ о С); V – объём объекта по внешней стороне ограждающих конструкций, м 3 ; (tп-tн) – разность температуры основных помещений, о С.

Расчёт поверхности нагрева

Основная формула площади нагревательной поверхности канального устройства:

Amp = 1.2Q / K× (tср.т – tср.в), где

К – коэффициент передачи тепла от калорифера холодному воздуху, Вт/(м°С); tср.т – средний показатель температуры теплового носителя, 0 С; tср.в – средний показатель температуры приточки, 0 С; число 1,2 – коэффициент запас. Вводится в связи с остыванием воздуховодов.

На последнем этапе определяется, сколько тепла может выдать канальный нагреватель:

Qфакт = К× (tср.т – tср.в)×Nфакт×Ak

Особенность методики для паровых нагревателей

Принцип вычислений не меняется. Отличие только в способе определения расхода теплового носителя для нагрева холодного воздуха:

r – тепловая энергия, получаемая в процессе конденсации пара.

Расчет вытесняющей вентиляции

схема движения потоков воздуха при вытесняющей вентиляции

При вытесняющей вентиляции в помещении оборудуются рассчитанные восходящие потоки воздуха в местах повышенного выделения тепла. Снизу подается прохладный чистый воздух, который постепенно поднимается и в верхней части помещения удаляется наружу вместе с избытком тепла или влаги.

При грамотном расчете вытесняющая вентиляция намного эффективнее перемешивающей в помещениях следующих типов:

  • залы для посетителей в заведениях общепита;
  • конференц-залы;
  • любые залы с высокими потолками;
  • ученические аудитории.

Рассчитанная вентиляция вытесняет менее эффективно если:

  • потолки ниже 2м 30 см;
  • главная проблема помещения — повышенное выделение тепла;
  • необходимо понизить температуру в помещениях с низкими потолками;
  • в зале мощные завихрения воздуха;
  • температура вредностей ниже, температуры воздуха в помещении.

Видеоролик расскажет о компактной вентиляционной установке, работающей по принципу вытеснения:

Расчет диффузоров и решеток

ИНЖЕНЕРНАЯ ПОМОЩЬ

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N
=
R
\(2820 *
v
* D * D
),

здесь R
— пропускная способность, в куб.м\час, v
— скорость воздуха, м\с, D
— диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N
=
R
\(3600 *
v
*
S
),

здесь R
— расход воздуха в куб.м\час, v
— скорость воздуха в системе, м\с, S
— площадь сечения одной решетки, кв.м.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
