Расчет радиатора отопления по площади

Зависит он от материала, из которого они изготовлены. Чаще всего сегодня используются биметаллические, алюминиевые, стальные, значительно реже чугунные радиаторы. Каждый из них имеет свой показатель теплоотдачи (тепловой мощности). Биметаллические радиаторы при расстоянии между осями в 500 мм, в среднем имеют 180 — 190 Вт. Радиаторы из алюминия имеют практически такие же показатели.

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

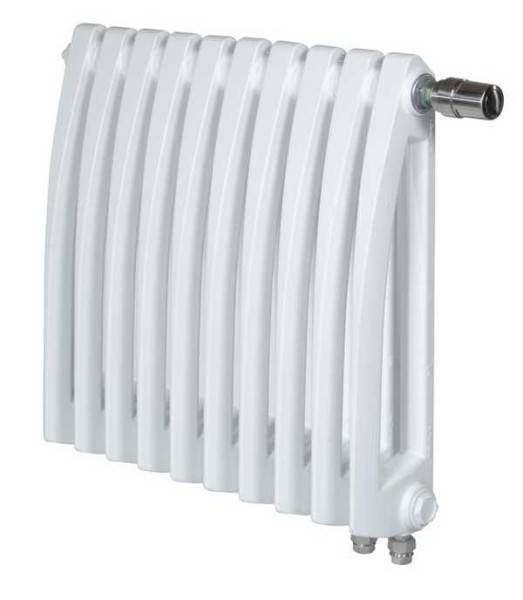

Теплоотдача описанных радиаторов рассчитывается на одну секцию. Радиаторы стальные пластинчатые являются неразборными. Поэтому их теплоотдача определяется исходя из размера всего устройства. Например, тепловая мощность двухрядного радиатора шириной 1 100 мм и высотой 200 мм будет 1 010 Вт, а панельного радиатора из стали шириной 500 мм, а высотой 220 мм составит 1 644 Вт.

В расчет радиатора отопления по площади входят следующие базовые параметры:

— высота потолков (стандартная – 2,7 м),

— тепловая мощность (на кв. м – 100 Вт),

— одна внешняя стена.

Эти расчеты показывают, что на каждые 10 кв. м необходимо 1 000 Вт тепловой мощности. Этот результат делится на тепловую отдачу одной секции. Ответом является необходимое количество секций радиатора.

Для южных районов нашей страны, так же как и для северных, разработаны понижающие и повышающие коэффициенты.

#image.jpgПодробно о каждом разделе

Оформление и переоформление договора с тепловыми сетями

Для заключения договора о поставке тепла городскими тепловыми сетями или оформления и устройства узла коммерческого учета тепла, тепловые сети ставят в известность владельца здания (помещений) о необходимости получения технических условий (ТУ) и/или о предоставлении и согласовании расчета тепловой нагрузки здания (помещений). Как дополнение могут потребовать наличие проекта на систему отопления и систему вентиляции .

Что такое расчет тепловых потерь и нагрузок здания

Тепловая нагрузка здания — это суммарная тепловая нагрузка на всех потребителей тепла в конкретном объекте.

Потребителями тепла могут выступать:

  • система отопления (радиаторы, теплые полы, конвектора и т.п.) — компенсация тепловых потерь здания до заданного уровня подения температуры;
  • система вентиляции — подогрев приточного воздуха, компенсация тепла выбрасываемого вытяжной системой (теплообменники, калориферы, фанкойлы и т.п.);
  • технологические подогрев (например подогрев наружных блоков, рубашки мешалок или емкостей, оборудования и т.п.);
  • горячее водоснабжение (ГВС) — бойлеры, различные теплообменники, водонагреватели и др. оборудование использующее в качестве источника тепла для подогрева ГВС теплоноситель центральной системы отопления.

#image.jpgРасчет тепловых нагрузок — это расчет всех потребителей тепла в пиковых нагрузках (к примеру для расчета тепловых потерь здания берется температура наружного воздуха — 22 гр.ц. а для ГВС — пиковая нагрузка потребления горячей воды по всем приборам, учитывая количество людей находящихся в здании).

Расчет тепловых потерь здания — инструмент для устройства эффективной теплоизоляции и экономичного энергосберегающего отопления здания! Детальный расчет тепловых потерь от ограждающих конструкций здания значительно снижает расходы на утепление т.к. позволяет максимально эффективно использовать ресурсы, заметно сокращая срок окупаемости самого мероприятия по утеплению здания, при этом сокращая расходы на отопление до 60%.

Уже на этапе проектирования дома или здания, а так же для подбора систем отопления, вентиляции, кондиционирования необходимо знать тепловые потери здания.

Расчет теплопотерь на вентиляцию мы часто используем в своей практике для расчета экономической целесообразности модернизации и автоматизации системы вентиляции / кондиционирования, т.к. расчет тепловых потерь на вентиляцию дает ясное представление о выгодах и сроке окупаемости вложенных в энергосберегающие мероприятия (автоматизация, использование рекуперации, утепления воздуховодов, частотных регуляторов) средств.

Расчет тепловых потерь здания

Это основа для грамотного подбора мощности отопительного оборудования (котла, бойлера) и отопительных приборов

Основные тепловые потери здания обычно приходятся на крышу, стены, окна и полы. Достаточно большая часть тепла покидает помещения через систему вентиляции .

Рис. 1 Теплопотери здания

Главные факторы влияющие на теплопотери в здании — разница температур в помещении и на улице (чем больше разница, тем больше телопотери) и теплоизоляционные свойства ограждающих конструкций (фундамент, стены, перекрытия, окна, кровля).

Рис.2 Тепловизионная съемка тепловых потерь здания

Материалы ограждающих конструкций препятствуют проникновению тепла помещений наружу зимой и проникновению жары в помещения летом, потому как подбираемые материалы должны обладать определенными теплоизоляционными свойствами, которые обозначают величиной, называемой — сопротивление теплопередаче.

Полученная величина покажет, каков будет реальный перепад температур при прохождении определенного количества тепла через 1м² конкретной ограждающей конструкции, а также сколько тепла уйдет через 1м² при определенном перепаде температур.

Порядок вычислений при расчете потребляемого тепла

При отсутствии такого устройства, как счетчик на горячую воду, формула расчета тепла на отопление должна быть следующей: Q = V * (T1 – T2) / 1000. переменные в данном случае отображают такие значения, как:

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

Расчет гкал на отопление в закрытой системе, которая является более удобной для эксплуатации, должен проходить несколько иным образом. Формула расчета отопления помещения с закрытой системой является следующей: Q = ((V1 * (T1 – T)) — (V2 * (T2 – T))) / 1000.

  • Q – все тот же объем тепловой энергии;
  • V1 – это параметр расхода теплоносителя в подающей трубе (источником тепла может выступать как обычная вода, так и водяной пар);
  • V2 – объем расхода воды в трубопроводе отвода;
  • T1 – температурное значение в трубе подачи теплоносителя;
  • T2 – показатель температуры на выходе;
  • T – температурный параметр холодной воды.

Можно сказать, что расчет теплоэнергии на отопление в данном случае зависит от двух значений: первое из них отображает поступившее в систему тепло, измеряемое в калориях, а второе – тепловой параметр при отводе теплоносителя по обратному трубопроводу.

Какие факторы учитывают в расчетах

Наибольшее влияние на искомую величину оказывают следующие факторы:

  • обогреваемая площадь помещения;
  • климатические особенности территории;
  • материал здания, его толщина и качество теплоизоляции;
  • система вентиляции.
Популярные статьи  Переделываем балкон в комфортную комнату 35 фото

Перед тем как рассчитать мощность электрического котла отопления, требуется определить тепловую модель дома и ее исходные параметры.

Высота потолков

Действующие СНиП регламентируют параметры промышленных и жилых строений. Высота потолков может варьироваться от 1,8 м до 3 м внутри 1 здания, а для бытовых помещений – принимать значения 2,4, 2,5 и 2,7 м. Для технических этажей и комнат этот показатель может быть меньше – в диапазоне 1,8-2,2 м. В общественных местах потолки не должны быть ниже 3 м в соответствии со СНиП 2.08.01-89.

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

Расчет мощности котла по объему

Внутри строения высота помещений может быть одинаковой и не превышать 2,7 м. Рассчитать мощность электрокотла в этом случае удобнее исходя из площади дома. При потолках, расположенных на разных уровнях, вычисления по объему здания завершатся быстрее.

В обоих случаях используются следующие коэффициенты тепловых потерь:

  1. От 0,6 до 0,9 – для зданий из кирпича с хорошим утеплением крыши и стен. Все окна изготовлены из 2-камерного пластикового профиля.
  2. От 1 до 1,9 – для двойной кладки перегородок. Здания строят без утепленной крыши и с деревянными окнами.
  3. От 2 до 2,9 – для стен в 1 кирпич (или тоньше).
  4. От 3 до 4 – для деревянных или металлических теплоизолированных перегородок.

В расчетах используется формула: P = V*K*T/860, где обозначены:

  • V – объем помещений дома;
  • K – поправка на расход тепла;
  • T – разность показателей внутри и вне здания.

По формуле Т = Тв – Тс определяется разница между внутренней и наружной температурой (самой низкой в году).

Полученное значение мощности соответствует самой холодной погоде, наблюдаемой в данной местности. Упрощенный порядок расчетов не учитывает дополнительную энергию, поступающую в здание от контура ГВС, нагрева солнцем стен и крыши строения. Согласно нормативам СНиП, для поддержания температуры 1 куб. м воздуха в частном или панельном доме расходуется 41 Вт.

Отапливаемые площадь и объем помещений

Перенос тепла внутри здания осуществляется путем конвекции. Горячая вода отдает энергию радиаторам, от которых нагревается воздух в помещении. Согласно законам физики, теплые массы поднимаются, а холодные идут вниз. За счет этого происходит перенос энергии. Высота комнат влияет на скорость и характер движения воздуха. По такому же принципу работают обогреватели «Вулкан».

Для потолков не выше 2,7 м удобнее вести расчет по площади, а при большей высоте помещений быстрее считать по объему.

Учет климата проживания

Затраты энергии прямо связаны с температурой на улице, поэтому необходимо учитывать особенности региона в зимний период.

К стандартной величине удельной потери тепла, 100 Вт/кв.м, добавляется климатический коэффициент:

  • 0,8 – юг России;
  • 1,2 – средняя полоса;
  • 1,5 – Подмосковье;
  • 1,8 – Западная Сибирь и Дальний Восток;
  • 2,0 – Якутия, Чукотка.

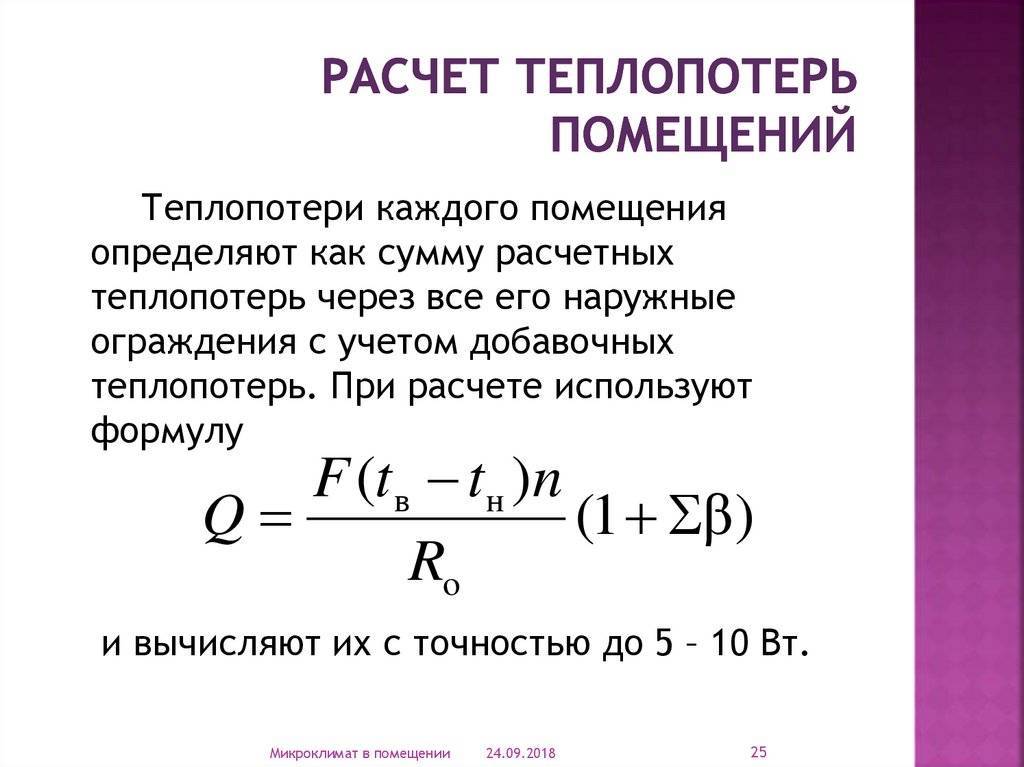

Теплопотери помещения

В отопительный сезон необходимо поддерживать заданную температуру в здании. Большая часть энергии уходит сквозь стены и крышу в атмосферу, также передается через подвал и фундамент в грунт. Полностью устранить потери нельзя, но возможно сократить их.

Степень теплоизоляции дома

Конструкция зданий может потребовать внесения дополнительной поправки в пределах 1,15-1,20. Найденное в ходе вычислений значение прямо зависит от качества теплоизоляции строения.

Вычисление тепловой нагрузки по объему комнат

Когда расстояние между полами и потолком достигает 3 м и более, предыдущий вариант расчета использовать нельзя – результат выйдет некорректным. В подобных случаях отопительную нагрузку принято считать по удельным укрупненным показателям расхода теплоты на 1 м³ объема помещения.

Формула и алгоритм вычислений остаются прежними, только параметр площади S меняется на объем – V:

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

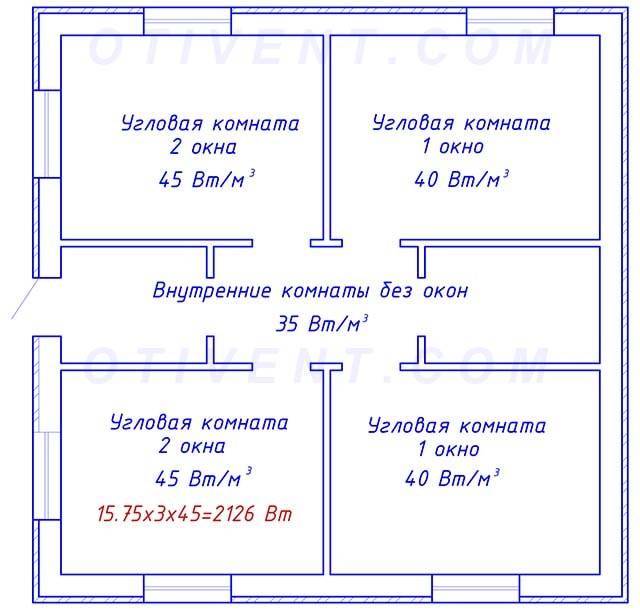

Соответственно, принимается другой показатель удельного расхода q, отнесенный к кубатуре каждого помещения:

  • комната внутри здания либо с одной внешней стеной и окном – 35 Вт/м³;
  • помещение угловое с одним окном – 40 Вт/м³;
  • то же, с двумя световыми проемами – 45 Вт/м³.

Теперь для примера определим нагрузку на отопление нашего коттеджа, взяв высоту потолков равной 3 м:

Q = (47.25 х 45 + 63 х 40 + 15 х 35 + 21 х 35 + 18 х 35 + 47.25 х 45 + 63 х 40) х 1 = 11182 Вт ≈ 11.2 кВт.

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

Заметно, что требуемая тепловая мощность системы отопления выросла на 200 Вт по сравнению с предыдущим расчетом. Если же принять высоту комнат 2.7—2.8 м и сосчитать затраты энергии через кубатуру, то цифры получатся примерно одинаковые. То есть, способ вполне применим для укрупненного подсчета теплопотерь в помещениях любой высоты.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

  • в панельном доме на обогрев кубометра воздуха требуется 41Вт;
  • в кирпичном доме на м 3 — 34Вт.

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Преимущества и недостатки электрического обогрева

К преимуществам следует отнести:

Схема работы электрического котла.

  • экологическая безопасность (нет вредных отходов сгорания топлива);
  • бесшумность в работе;
  • несложные схемы для организации автоматического режима работы;
  • нет необходимости в дымоходах (при использовании конденсационного газового котла потребуется и водосток для удаления конденсата);
  • простота эксплуатации;
  • в сравнении с газовым котлом придется оформить существенно меньшее количество разрешающих документов. В большинстве случаев достаточно разрешения Энергонадзора.

Бесшумная работа котлов отопления и экологическая чистота позволяют располагать их непосредственно в помещении, чему способствует и отсутствие дымоходов. Следовательно, монтаж электрического котла отопления и напольного и настенного типа не представляет трудностей.

К недостаткам такого варианта отопления следует отнести значительно большие затраты на обогрев по сравнению с газовыми аналогами. Особенно велико преимущество конденсационного газового аналога. Поэтому электрический обогрев вынужденно используют в тех местах, где отсутствует централизованное газоснабжение.

Расчет мощности системы отопления по площади жилья

Одним из наиболее быстрых и простых для понимания способов определения мощности отопительной системы является расчет по площади помещения. Подобный метод широко применяется продавцами нагревательных котлов и радиаторов. Расчет мощности системы отопления по площади происходит в несколько простых шагов.

Популярные статьи  Какой бывает греющий кабель для труб

Шаг 1. По плану или уже возведенному зданию определяется внутренняя площадь постройки в квадратных метрах.

Шаг 2. Полученная цифра умножается на 100-150 – именно столько ватт от общей мощности отопительной системы нужно на каждый м2 жилья.

Шаг 3. Затем результат умножается на 1,2 или 1,25 – это необходимо для создания запаса мощности, чтобы отопительная система была способна поддерживать комфортную температуру в доме даже в случае самых сильных морозов.

Шаг 4. Вычисляется и записывается конечная цифра – мощность системы отопления в ваттах, необходимая для обогрева того или иного жилья. В качестве примера – для поддержания комфортной температуры в частном доме площадью 120 м2 потребуется примерно 15 000 Вт.

Шаг 5. По уже определенным расчетным данным подбирается конкретная модель нагревательного котла и радиаторов.

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

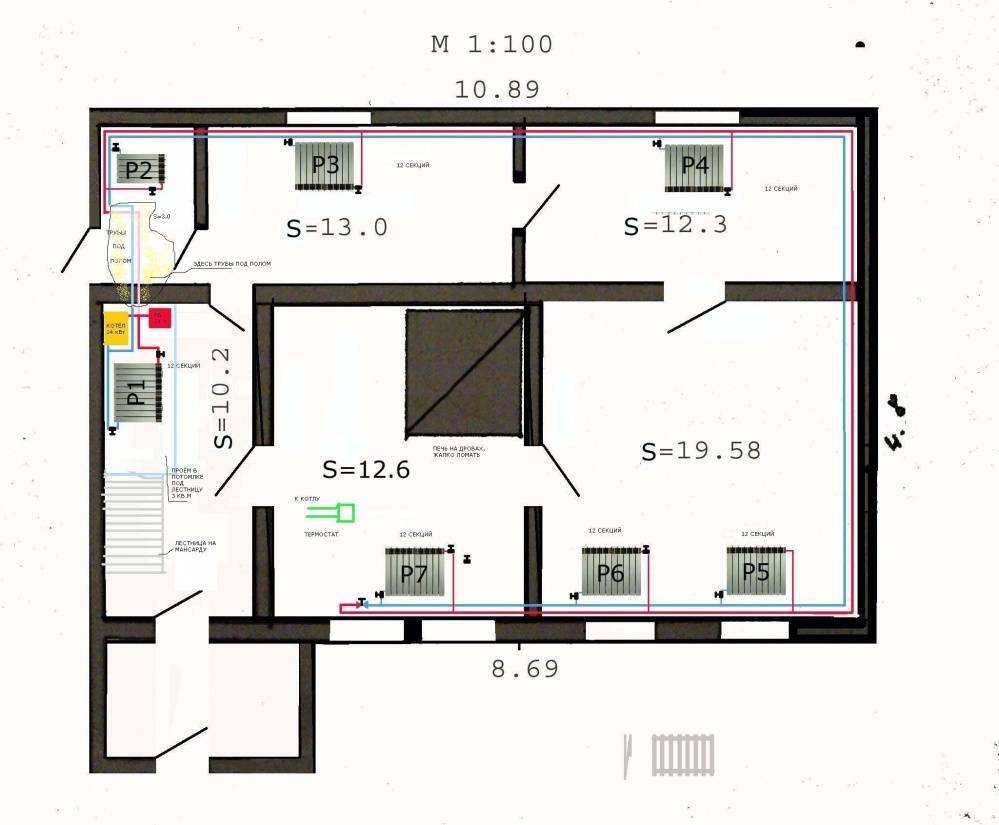

Расчет площади коттеджа по его плану. Также здесь отмечены магистрали отопительной системы и места установки радиаторов

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

Таблица расчета мощности радиаторов по площади помещения

Следует понимать, что единственным преимуществом подобного способа теплового расчета отопительной системы является скорость и простота. При этом метод обладает множеством недостатков.

  1. Отсутствие учета климата в той местности, где возводиться жилье – для Краснодара система отопления с мощностью 100 Вт на каждый квадратный метр будет явно избыточной. А для Крайнего Севера она может оказаться недостаточной.
  2. Отсутствие учета высоты помещений, типа стен и полов, из которых они возведены – все эти характеристики серьезно влияют на уровень возможных тепловых потерь и, следовательно, на необходимую мощность отопительной системы для дома.
  3. Сам способ расчета системы отопления по мощности изначально был разработан для больших производственных помещений и многоквартирных домов. Следовательно, для отдельного коттеджа он не является корректным.
  4. Отсутствие учета количества окон и дверей, выходящих на улицу, а ведь каждый из подобных объектов является своеобразным «мостиком холода».

Так имеет ли смысл применять расчет системы отопления по площади? Да, но только в качестве предварительных прикидок, позволяющих получить хоть какое-то представление о вопросе. Для достижения лучших и более точных результатов следует обратиться к более сложным методикам.

Простые способы вычисления тепловой нагрузки

Любой расчет тепловой нагрузки нужен для оптимизации параметров системы отопления или улучшения теплоизоляционных характеристик дома. После его выполнения выбираются определенные способы регулирования тепловой нагрузки отопления. Рассмотрим нетрудоемкие методики вычисления этого параметра системы отопления.

Зависимость мощности отопления от площади

Таблица поправочных коэффициентов для различных климатических зон России

Для дома со стандартными размерами комнат, высотой потолков и хорошей теплоизоляцией можно применить известное соотношение площади помещения к требуемой тепловой мощности. В таком случае на 10 м² потребуется генерировать 1 кВт тепла. К полученному результату нужно применить поправочный коэффициент, зависящий от климатической зоны.

Предположим, что дом находится в Московской области. Его общая площадь составлять 150 м². В таком случае часовая тепловая нагрузка на отопление будет равна:

Главным недостатком этого метода является большая погрешность. Расчет не учитывает изменение погодных факторов, а также особенности здания – сопротивление теплопередачи стен, окон. Поэтому на практике его использовать не рекомендуется.

Укрупненный расчет тепловой нагрузки здания

Укрупненный расчет нагрузки на отопление характеризуется более точными результатами. Изначально он применялся для предварительного расчета этого параметра при невозможности определить точные характеристики здания. Общая формула для определения тепловой нагрузки на отопление представлена ниже:

Где q° — удельная тепловая характеристика строения. Значения нужно брать из соответствующей таблицы, а – поправочный коэффициент, о котором говорилось выше, Vн – наружный объем строения, м³, Tвн и Tнро – значения температуры внутри дома и на улице.

Таблица удельных тепловых характеристик зданий

Предположим, что необходимо рассчитать максимальную часовую нагрузку на отопление в доме с объемом по наружным стенам 480 м³ (площадь 160 м², двухэтажный дом). В этом случае тепловая характеристика будет равна 0,49 Вт/м³*С. Поправочный коэффициент а = 1 (для Московской области). Оптимальная температура внутри жилого помещения (Твн ) должна составлять +22°С. Температура на улице при этом будет равна -15°С. Воспользуемся формулой для расчета часовой нагрузки на отопление:

По сравнению с предыдущим расчетом полученная величина меньше. Однако она учитывает важные факторы – температуру внутри помещения, на улице, общий объем здания. Подобные вычисления можно сделать для каждой комнаты. Методика расчета нагрузки на отопление по укрупненным показателям дает возможность определить оптимальную мощность для каждого радиатора в отдельно взятом помещении. Для более точного вычисления нужно знать среднетемпературные значения для конкретного региона.

Такой метод расчета можно применять для вычисления часовой тепловой нагрузки на отопление. Но полученные результаты не дадут оптимально точную величину тепловых потерь здания.

Почему не стоит подбирать котел со слишком большим запасом мощности

С недостатком теплопроизводительности все предельно понятно: система отопления попросту не обеспечит желаемый уровень температуры даже при беспрерывной работе. Однако, как мы уже упоминали, серьезной проблемой может стать и переизбыток мощности, последствиями которого являются:

  • более низкий КПД и повышенный расход топлива, особенно на одно- и двухступенчатых горелках, не способных плавно модулировать производительность;
  • частое тактование (вкл/выкл) котла, что нарушает нормальную работу и снижает ресурс горелки;
  • попросту более высокая стоимость котлоагрегата, учитывая, что производительность, за которую была произведена повышенная плата, использоваться не будет;
  • часто больший вес и большие габариты.

Когда чрезмерная теплопроизвоительность все же уместна

Единственной причиной выбрать версию котла гораздо большей мощности, чем нужно, как мы уже упоминали, является использование его в связке с буферной емкостью. Буферная емкость (также теплоаккумулятор) – это накопительный бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Например, теплоаккумулятор – отличное решение, если недостаточно производительности контура ГВС или при цикличности твердотопливного котла, когда топливо сгорая отдает максимум тепла, а после прогорания система быстро остывает. Также теплоаккумулятор часто используется в связке с электрокотлом, который нагревает емкость в период действия сниженного ночного тарифа на электроэнергию, а днем накопленное тепло распределяется по системе, еще долго поддерживая желаемую температуру без участия котла.

ИнструкцииКотлы

Энергетическое обследование проектируемых режимов работы системы теплоснабжения

При проектировании система теплоснабжения ЗАО «Термотрон-завод» была рассчитана на максимальные нагрузки.

Система проектировалась на 28 потребителей тепла. Особенность системы теплоснабжения в том, что часть потребителей тепла от выхода котельной до главного корпуса завода. Далее потребитель тепла — главный корпус завода, и затем остальная часть потребителей располагается за главным корпусом завода. То есть главный корпус завода является внутренним теплопотребителем и транзитом подачи тепла для последней группы потребителей тепловой нагрузки.

Популярные статьи  Как утеплить трубы водоснабжения своими руками

Котельная проектировалась на паровые котлы ДКВР 20-13 в количестве 3 штук, работающие на природном газе, и водогрейные котлы ПТВМ-50 в количестве 2 штук.

Одним из важнейших этапов проектирования тепловых сетей являлось определение расчетных тепловых нагрузок.

Расчетный расход тепла на отопление каждого помещения можно определить двумя способами:

— из уравнения теплового баланса помещения;

— по удельной отопительной характеристике здания.

Проектные значения тепловых нагрузок производился по укрупненным показателям, исходя из объема зданий по фактуре .

Расчетный расход тепла на отопление i-го производственного помещения , кВт, определяется по формуле:

, (1)

где: — коэффициент учета района строительства предприятия:

(2)

где — удельная отопительная характеристика здания, Вт/(м3.К);

— объем здания, м3;

— расчетная температура воздуха в рабочей зоне, ;

— расчетная температура наружного воздуха для расчета отопительной нагрузки, для города Брянска составляет -24.

Определение расчетного расхода тепла на отопление для помещений предприятия производилось по удельной отопительной нагрузке (табл. 1).

Таблица 1Расходы тепла на отопление для всех помещений предприятия

№ п/п Наименование объекта Объем здания, V, м3 Удельная отопительная характеристика q0, Вт/м3К Коэффициент

е

Расход тепла на отопление

, кВт

1 Столовая 9894 0,33 1,07 146,58
2 Малярка НИИ 888 0,66 1,07 26,46
3 НИИ ТЭН 13608 0,33 1,07 201,81
4 Сборка эл. двигателей 7123 0,4 1,07 128,043
5 Модельный участок 105576 0,4 1,07 1897,8
6 Окрасочное отделение 15090 0,64 1,07 434,01
7 Гальванический отдел 21208 0,64 1,07 609,98
8 Заготовительный участок 28196 0,47 1,07 595,55
9 Термический участок 13075 0,47 1,07 276,17
10 Компрессорная 3861 0,50 1,07 86,76
11 Приточная вентиляция 60000 0,50 1,07 1348,2
12 Пристройка отдела кадров 100 0,43 1,07 1,93
13 Приточная вентиляция 240000 0,50 1,07 5392,8
14 Тарный цех 15552 0,50 1,07 349,45
15 Заводоуправление 3672 0,43 1,07 70,96
16 Учебный класс 180 0,43 1,07 3,48
17 Техотдел 200 0,43 1,07 3,86
18 Приточная вентиляция 30000 0,50 1,07 674,1
19 Заточный участок 2000 0,50 1,07 44,94
20 Гараж — Лада и ПЧ 1089 0,70 1,07 34,26
21 Литейка /Л.М.К./ 90201 0,29 1,07 1175,55
22 Гараж НИИ 4608 0,65 1,07 134,60
23 Насосная 2625 0,50 1,07 58,98
24 НИИ 44380 0,35 1,07 698,053
25 Запад — Лада 360 0,60 1,07 9,707
26 ЧП «Кутепов» 538,5 0,69 1,07 16,69
27 Лесхозмаш 43154 0,34 1,07 659,37
28 АО К.П.Д. Строй 3700 0,47 1,07 78,15

ИТОГО ПО ЗАВОДУ:

Расчетный расход тепла на отопление ЗАО «Термотрон-завод» составляет:

Суммарные тепловыделения для всего предприятия составляют:

Расчетные теплопотери для завода определяются, как сумма расчетного расхода тепла на отопление всего предприятия и суммарных тепловыделений, и составляют:

Распределение приборов

Если речь идет о водяном отоплении, максимальная мощность источника тепловой энергии должна равняться сумме мощностей всех источников тепла в здании.

Распределение приборов по помещениям дома зависит от следующих обстоятельств:

  1. Площадь помещения, уровень потолка.
  2. Положение комнаты в строении. Помещения в торцевой части по углах отличаются повышенными теплопотерями.
  3. Расстояние до источника тепла.
  4. Оптимальная температура (с точки зрения жильцов). На температуру помещения, помимо прочих факторов, влияет перемещение воздушных потоков внутри жилья.
  1. Жилые помещения в глубине строения — 20 градусов.
  2. Жилые помещения в угловых и торцевых частях здания — 22 градуса.
  3. Кухня — 18 градусов. В кухонном помещении температура выше, так как в ней присутствуют дополнительные источники тепла (электрическая плита, холодильник и т.д.).
  4. Ванная комната и туалет — 25 градусов.

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

Если в доме обустроено воздушное отопление, объем потока тепла, поступающий в комнату, зависит от пропускной возможности воздушного рукава. Регулируется поток ручной настройкой вентиляционных решеток, а контролируется — термометром.

Дом может обогреваться распределенными источниками тепловой энергии: электро- или газовые конвекторы, теплые полы на электричестве, масляные батареи, ИК-обогреватели, кондиционеры. В этом случае нужные температуры определяются настройкой термостата. В этом случае нужно предусмотреть такую мощность оборудования, которой бы хватало при максимальном уровне тепловых потерь.

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать

В каких случаях производят расчет тепловой нагрузки

  • для оптимизации расходов на отопление;
  • для сокращения расчетной тепловой нагрузки;
  • в том случае если изменился состав теплопотребляющего оборудования (отопительные приборы, системы вентиляции и т.п.);
  • для подтверждения расчетного лимита по потребляемой теплоэнергии;
  • в случае проектирования собственной системы отопления или пункта теплоснабжения;
  • если есть субабоненты, потребляющие тепловую энергию, для правильного ее распределения;
  • В случае подключения к отопительной системе новых зданий, сооружений, производственных комплексов;

для пересмотра или заключения нового договора с организацией, поставляющей тепловую энергию;
если организация получила уведомление, в котором требуется уточнить тепловые нагрузки в нежилых помещениях;
если организация нее имеет возможности установить приборы учета теплоэнергии;
в случае увеличения потребления теплоэнергии по непонятным причинам.

На каком основании может производиться перерасчет тепловой нагрузки на отопление здания

Приказ Министерства Регионального Развития № 610 от 28.12.2009 «Об утверждении правил установления и изменения (пересмотра) тепловых нагрузок» (Скачать) закрепляет право потребителей теплоэнергии производить расчет и перерасчет тепловых нагрузок. Так же такой пункт обычно присутствует в каждом договоре с теплоснабжающей организацией. Если такого пункта нет, обсудите с вашими юристами вопрос его внесения в договор.

Но для пересмотра договорных величин потребляемой тепловой энергии должен быть предоставлен технический отчет с расчетом новых тепловых нагрузок на отопление здания, в котором должны быть приведены обоснования снижения потребления тепла. Кроме того, перерасчет тепловых нагрузок производиться после таких мероприятий как:

  • капитальный ремонт здания;
  • реконструкция внутренних инженерных сетей;
  • повышение тепловой защиты объекта;
  • другие энергосберегающие мероприятия.

Пример выполнения расчета

Поправочные коэффициенты в данном случае будут равны:

  • К1 (двухкамерный стеклопакет) = 1,0;
  • К2 (стены из бруса) = 1,25;
  • К3 (площадь остекления) = 1,1;
  • К4 (при -25 °C -1,1, а при 30°C) = 1,16;
  • К5 (три наружные стены) = 1,22;
  • К6 (сверху теплый чердак) = 0,91;
  • К7 (высота помещения) = 1,0.

В результате полная тепловая нагрузка будет равна: В том случае, когда бы использовался упрощенный метод вычислений, основанный на расчете мощности отопления согласно площади, то результат был бы совсем иной: Пример расчета тепловой мощности системы отопления на видео:

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Расчет тепловой нагрузки дома. Какую мощность отопления закладывать
Установка двухклавишных выключателей, схема подключения
