Основные правила установки

Схема устройства биметаллического радиатора.

Монтаж биметаллических батарей отопления требует выполнения таких основных правил:

  1. Расстояние от стен до радиаторов должно составлять 3-5 см.
  2. Расстояние между радиатором и полом должно составлять 7-20 см, а между подоконником и радиатором — 8-12 см. Это поможет улучшить конвекцию.
  3. Защитную пленку с радиаторов не рекомендуется снимать до завершения всех работ. В противном случае возможны повреждения эмали радиаторов. Если избежать сколов эмали не удалось, то поврежденные участки рекомендуется покрыть белой эмалью или заменить поврежденные секции.
  4. При закручивании соединительных элементов батарей необходимо рассчитывать прилагаемые усилия, так как при слишком сильном затягивании вы можете сорвать резьбу. Это может привести к образованию протечек, как и недостаточно крепкое соединение монтажных элементов.

Прежде чем начать монтаж каких-либо элементов системы отопления, в том числе батарей, необходимо выяснить, запущена ли в систему отопления вода и если да, то принять меры по перекрытию подачи воды.

Схема подключения радиаторов.

Порядок действий при монтаже батарей отопления следующий:

  • отметьте места, в которые будут устанавливаться кронштейны;
  • закрепите кронштейны на стене при помощи дюбелей или цементного раствора;
  • установите батарею на кронштейнах таким образом, чтобы горизонтальные коллекторы расположились на крюках кронштейна, в результате этого кронштейны будут находиться между секциями радиатора;
  • соедините батарею с подводящими элементами системы отопления, которые заканчиваются вентилем, краном или термостатом.

Отопительные батареи при монтаже не допускают таких действий:

  • расположение секций не вертикально;
  • расположение радиаторов относительно стены, пола и подоконника на расстоянии, не соответствующем требованиям.

http:

Правильная установка биметаллических радиаторов требует ответственного подхода, который обеспечит правильную работу всей системы отопления. Поэтому подойдите ответственно к выполнению данных работ.

https://youtube.com/watch?v=hsafUiN-Cfw

С какими радиаторами будет теплее?

Эффективность и экономность нагрева и поддержания комфортной температуры в помещении зависит от теплоотдачи радиаторов.

Она в свою очередь зависит от следующих факторов:

  • Температура теплоносителя.
  • Материал, из которого изготавливаются отопительные батареи.
  • Правильно проведенный монтаж.
  • Размеры самого радиатора.
  • Тип подключения – однотрубный, двухтрубный.
  • Тип обвязки – диагональная, боковая.
  • Эффективная конструкция. К примеру, количество конвекционных ребер в панельных стальных радиаторах.

Теплоотдача по металлу распределяется таким образом:

  • Чугун – 52 Вт/м*К;
  • Сталь – 65 Вт/м*К;
  • Алюминий – 230 Вт/м*К;
  • Биметалл – 380 Вт/м*К.

Единственными преимуществами чугуна, как материала для батарей отопления является его прочность, низкая стоимость и высокая инерционность. Впрочем, последний показатель можно отнести к недостаткам, так как управление температурой в помещении, обогреваемом чугунными батареями практически невозможно, нужно производить регулировку, снижая мощность котла. А кажущаяся выгода от того что радиатор долго остывает, нивелируется долгим периодом нагрева.

В вашем случае если биметаллических радиаторов недостаточно для обогрева, нужно сделать перерасчет теплопотребления и установить более мощные батареи или врезать в систему отопления теплонасос.

Как правильно выбрать переходник для создания эффективной отопительной системы?

При покупке футорки для радиатора следует обращать внимание на множество параметров, которые влияют на эффективность ее работы

Размер

При покупке комплектующих деталей к определенному оборудованию необходимо учитывать рекомендации производителей. Они указывают, какой размер резьбы необходим для соединения двух элементов системы.

Если ее геометрические параметры будут отличаться от требуемых хоть на один миллиметр, обеспечить надежность невозможно. Такое соединение быстро выйдет из строя, может протекать.

Перед покупкой изделий следует ознакомиться с сопроводительной документацией отопительного оборудования. Обычно там указаны основные требования к комплектующим деталям.

План отопительной системы

Перед покупкой всех комплектующих деталей необходимо тщательно изучить план отопительной системы, где должно быть указано размещение основных узлов.

Это позволит подобрать лучшие переходники. Такой подход обеспечит эффективность созданной отопительной системы.

Резьба

Чугунная футорка должна оснащаться резьбой соответствующего размера. Если она хоть на один миллиметр не будет подходить, соединение не будет надежным и повышается риск протечек.

Качество изделий

Качество изделий можно оценить визуально. Они не должны иметь никаких дефектов. При осмотре резьбы не видно каких-либо повреждений или неровностей. Все поверхности должны быть качественно обработанными.

Материал

Переходник может быть покрыт никелем, изготовляться из оцинкованной стали или чугуна

При выборе материала изделия необходимо обращать внимание на параметры самого отопительного оборудования.. Все требования обычно указываются производителями в сопроводительной документации

Все требования обычно указываются производителями в сопроводительной документации.

Тестирование элементов

Перед покупкой переходников следует проверить их на практике. Для этого достаточно накрутить данные элементы на двойную резьбу. Если это происходит без лишнего сопротивления, деталь качественная и не имеет дефектов. В противном случае покупка переходника нецелесообразна, поскольку он имеет повреждения.

Футорка для коллектора является тем элементом, который обеспечит простой монтаж всей отопительной системы любой конфигурации. Единственно условие для успешной работы изделий, выбор моделей, которые подходят по своим характеристикам к основным рабочим узлам.

Грамотный выбор уплотнителей

Футорки для чугунного радиатора

Для монтажа батарей в частном доме либо квартире эксперты рекомендуют покупать силиконовые либо паронитовые уплотнители. Нежелательно изготавливать прокладки своими руками, тем более из подручных материалов.

Это может привести к скорой разгерметизации стыков. Израсходуйте мизерную сумму на готовую продукцию, тем более что цена точно не ударит по кошельку.

Изделия имеют определенные размеры. Это и толщина, и диаметр круга внешнего и внутреннего. Проследите за совпадением выходных отверстий и диаметров колец труб.

Обратите внимание! Уплотнитель «с запасом», у которого края через чур очень сильно выступают, в недалеком будущем придет в негодность. Исходя из этого берите строго по размеру

Толщина вставок для чугунных батарей образовывает 1.5-2 мм, для биметаллических и алюминиевых – от 1 до 2 мм.

Полипропиленовые трубы: какие фитинги выбрать?

В строительных магазинах предлагаются разнообразные фитинги для полипропиленовых труб отопления. Нужную модель выбрать не так сложно – благодаря большому выбору соединительных элементов, имеющих различный размер. Они делятся на детали без резьбы и с резьбой, которые, в свою очередь, могут быть цельными и разборными.

Установка фитингов к радиатору отопления

Популярные статьи  Самостоятельное изготовление скважинного фильтра типы конструкций и пошаговые интструкции

Выбирать вид необходимого элемента нужно, ориентируясь на то, какие функции он будет выполнять. Например, шланг удобно подсоединить при помощи цельного фитинга, в то время как для счетчика лучше взять разъемное резьбовое крепление.

При монтаже трубопровода из полипропилена очень важно учитывать температурное расширение. Это важно, когда речь идет об установке радиатора с подачей горячей воды

Для этих целей производят монтаж компенсатора. Его основная функция заключается в том, чтобы поглощать перепады температур, стабилизировать скачки давления в системе отопления.

Трубопровод из полипропилена и фитинги в совокупности создают одну систему. Соответственно, в этом случае используются полипропиленовые фитинги для отопления.

Бывают также случаи, когда необходимо соединить металлические трубопроводы, тогда берется фитинг с латунной резьбовой вставкой.

Назначение и принцип работы

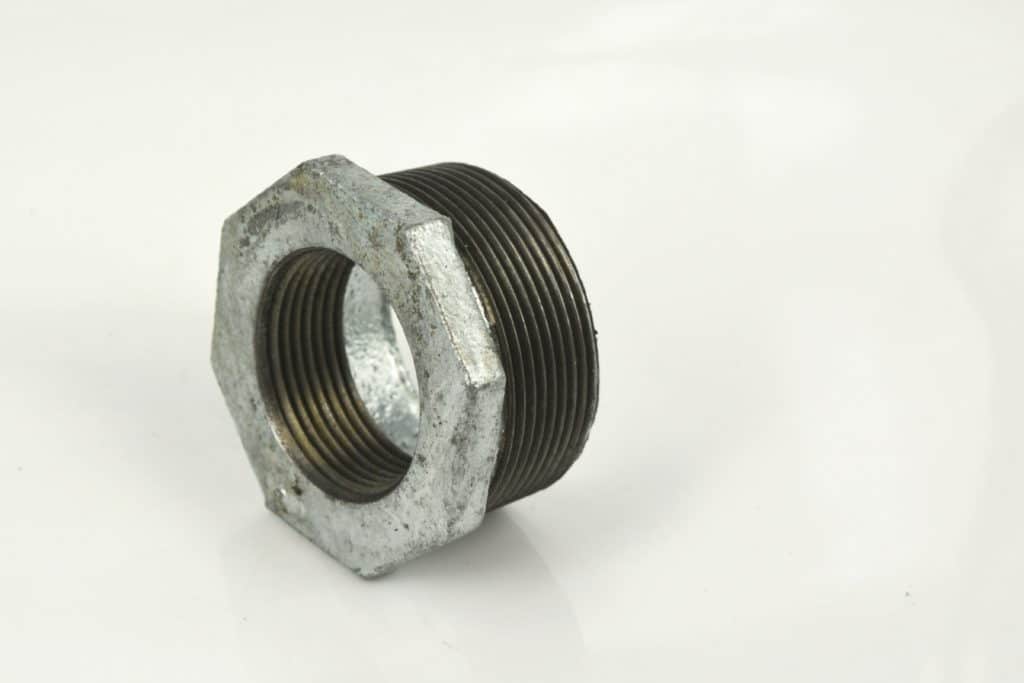

Футорки для чугунных приборов, предусмотрены для перехода на нужный диаметр при подключении к схеме отопления. Принцип их действия, заключается в выполнении в общей сложности 2-х функций: преграждать путь греющей воде, для чего в футорку или в отверстии на приборе попросту ввинчивается пробка, при этом она действует, как переходник.

Футорки для чугунного радиатораФуторка из чугуна

Для доступности выполнения соединений нагревателя с трубопроводом подающей или обратной сетевой воды теплоснабжения в футорках имеется двухсторонняя резьба — наружная и внутренняя

Цена ее в несколько раз меньше, чем стоимость батареи, однако важность расценивается высоко. Поскольку данная деталь не только гарантирует герметизацию прибора, но без нее работа радиатора вообще невозможна

Самое главное при ее использовании — все верно разместить. В ситуациях, когда меняют батарею на новую, следуют принципу подобия. Если пользователь заменяет схему обвязки труб, сохраняя прежние устройства, то радиаторные пробки нужно не только переустановить местами, но лучше поменять на новые. При подборе необходимо выдержать комбинацию соединяемых материалов: металл радиатора должен быть аналогичен металлу пробки.

Специалисты советуют, при применении чугунной футорки,  быть аккуратным. Это связано с тем, что чугун свободно сжимается, являясь достаточно непрочным хрупким металлом. В связи, с чем даже некрепкое механическое давление либо падение на жесткую плоскость, сможет стать предпосылкой создания микротрещин.

Что такое переходная футорка для коллектора

Что такое футоркаЧто такое «футурка» обычный человек и не догадывается, пока не столкнется с водяными трубопроводами.

Тогда он понимает наглядно, что футорка — это соединительный элемент конструкции магистральных сетей из труб разнокалиберного диаметра

Здесь неважно что будет наполнять трубопровод, вода, газ, пар и так далее

Для удобства проведения монтажных работ футорка имеет шестигранник под гаечный либо разводной ключ. Разумеется, отличаются они друг от друга, прежде всего размерами и материалом изготовления.

Футорки различают по виду:

  1. соединительные;
  2. радиаторные;
  3. глухие (заглушки).

Для чего используется футорка?

Она используется, прежде всего, как соединительная деталь трубопроводных магистралей. Предназначение ее простое — служит для соединения разнокалиберных труб.

Герметичность такого соединения обеспечивается уплотнителем, обычно в сантехнических работах для этого применяется льняная пакля либо лента «фум», допускается использование герметика.

Материалы, используемые при изготовлении футорки

Пожалуй, что обладающий высокой прочностью белосердечный чугун является самым распространенным материалом при производстве футурок. Этот трубопроводный соединительный элемент может быть как черного цвета, так и с нанесенным гальваническим покрытием — оцинковкой.

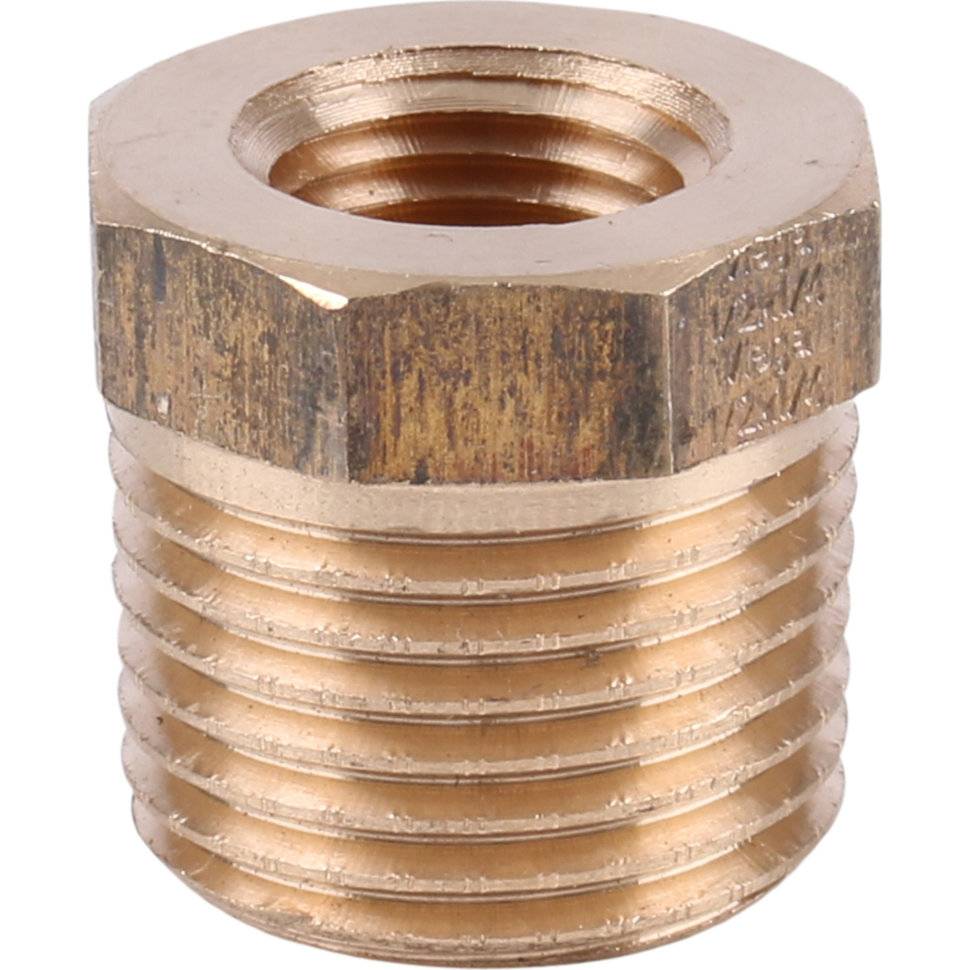

Латунь применяется только при изготовлении футорок высокого качества, их обязательно покрывают тонким слоем никеля. Сферой их применения обычно служат санузлы и магистральные трубопроводы воды, отопления и газа в жилых постройках.

Для трубопроводов применяемых в пищевой промышленности футорки изготавливают только из такого материала как нержавеющая сталь.

Подключение к сети

Для самостоятельного подключения к пропиленовым трубам нужно иметь специальный паяльник.

Есть два варианта подключения:

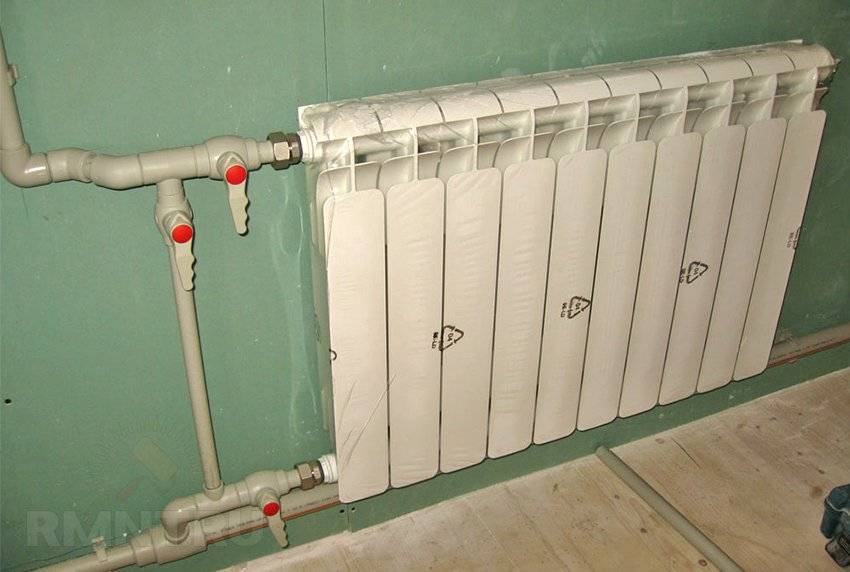

1. Если радиаторный вентиль из пропилена, то его пластиковый патрубок соединяют пайкой непосредственно с подводкой. Затем с крана свинчивают металлический концевик «американки» и вкручивают его в футорку радиатора, используя для герметичности соединения подмотку из льна с пастой или ленту ФУМ. После чего «американку» опять собирают и затягивают ключом накидную гайку.

Футорки для чугунного радиатора

2. Если радиаторный вентиль металлический, то для подключения к пластиковой подводке используют муфту комбинированную разъёмную с внутренней резьбой. Такая муфта по принципу соединения аналогична металлической «американке», но накидная гайка находится на пластиковом концевике под пайку. Пластиковую часть муфты через соединительный фитинг припаивают к трубе подводки. Муфту разбирают, ответную металлическую часть навёртывают с подмоткой на корпус вентиля и затем собирают её опять, затягивая ключом накидную гайку.

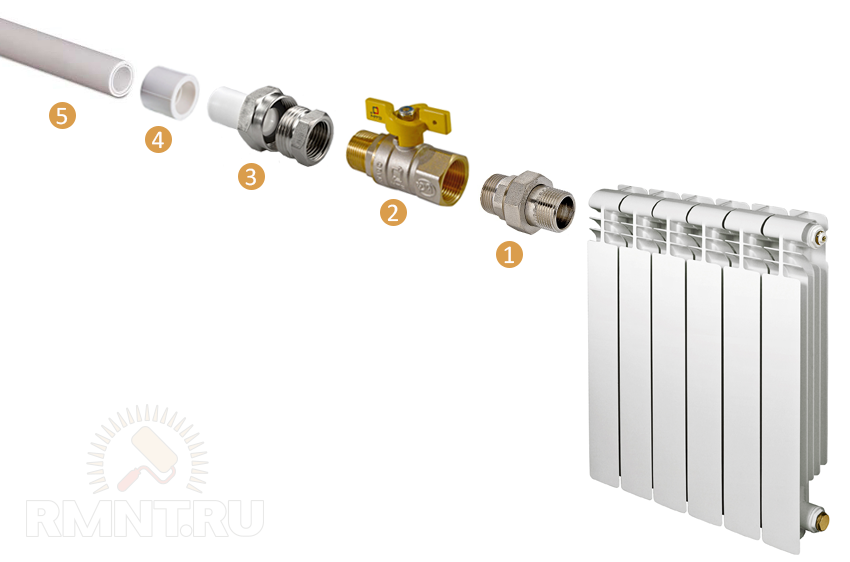

Футорки для чугунного радиатора1 — «американка»; 2 — шаровой вентиль; 3 — комбинированная разъёмная муфта; 4 — полипропиленовая соединительная муфта; 5 — полипропиленовая подводка

При подключении к металлической подводке также надо вначале шаровой кран или терморегулятор подсоединить к трубе. Владение навыками сварочных работ необязательно — подключение запорной арматуры к трубе можно сделать при помощи резьбового соединения. Для этого на обрезанной части подводки необходимо нарезать резьбу. Делают это при помощи клуппа. Комплект головок и оправки с одной или двумя рукоятками стоит довольно дорого, но можно купить только одну головку клуппа конкретного размера, а в качестве оправки с рукояткой использовать обычный газовый ключ. Последовательность работ будет выглядеть так:

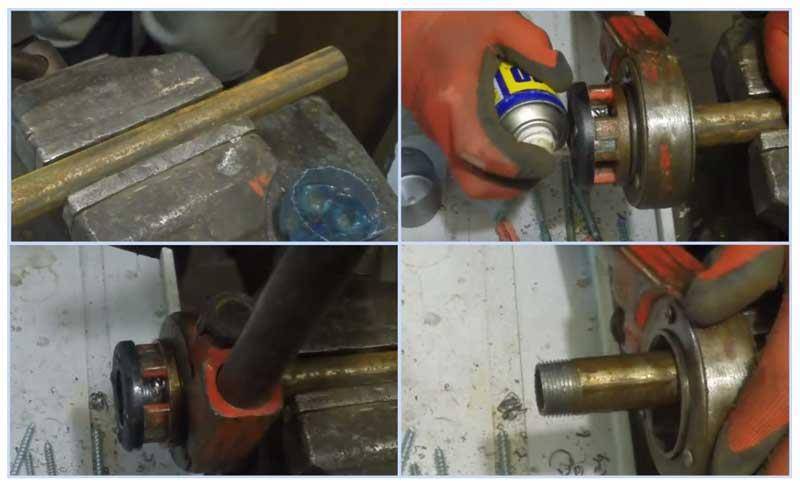

  • трубы подводки обрезают болгаркой под нужный размер, стараясь добиться, чтобы плоскость среза была перпендикулярной к оси трубы;
  • зачищают конец трубы от ржавчины и с помощью напильника делают небольшую фаску;
  • на рабочий участок трубы и резцы клуппа наносят смазку;
  • насаживают головку на фаску;
  • центрируют её относительно оси трубы;
  • придерживая головку рукой, с помощью газового ключа начинают её проворачивать по часовой стрелке.

Футорки для чугунного радиатора

В итоге надо получить участок с резьбой размером, приблизительно равным длинной части стандартного сгона (например, для трубы 3/4 — 45 мм).

Затем на этот участок навинчивают контргайку (для Dу 3/4 её толщина равна 9 мм) и муфту (для Dу 3/4 её длина равна 36 мм). Совмещают входное отверстие шарового крана с подводкой и перегоняют муфту с подводки на резьбу корпуса крана (естественно, с использованием подмотки льна или ленты ФУМ). Затем на резьбу рядом с муфтой навёртывают подмотку и перегоняют контргайку.

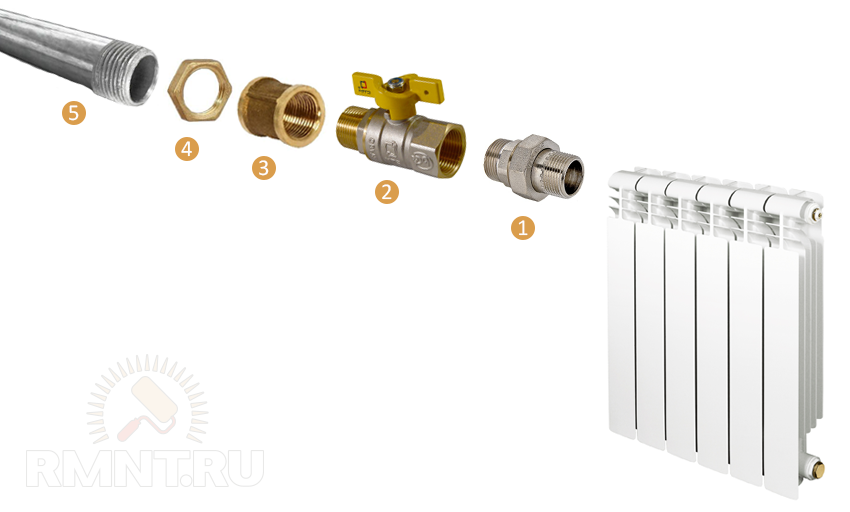

Футорки для чугунного радиатора1 — «американка»; 2 — вентиль; 3 — муфта; 4 — контргайка; 5 — подводка с резьбой

Важно! Рукоятка крана должна быть выставлена вверх или наружу от стены, чтобы ею было удобно пользоваться. После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора. После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора

После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора.

Популярные статьи  Классификация регуляторов давления газа

Здравствуйте, уважаемые форумчане! У меня к вам вот такой вопрос: — как определить на батареях отопления, где левая, а где правая резьба? Чем они отличаются между собой? И можно ли это определить на батареях, когда пробка на чугунном радиаторе уже закручена?

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день важную роль. Большинство жилых объектов, особенно квартиры в многоэтажных домах, в силу проектных факторов не могут быть оборудованы внутрипольным обогревом, требующим значительной толщины межэтажных плит. Поэтому основную работу по обогреву внутренних жилых пространств выполняют настенные радиаторы, часто называемые батареями.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Интенсивность теплопередачи зависит от температуры теплоносителя, теплопроводности материала изготовления радиатора и площади теплоотдачи. Конструкция современных моделей радиаторов имеет ряд технических усовершенствований, позволяющих выполнять их подключение в отопительных контурах практически любой схемы разводки.

Новая конструкция батарей кардинально облегчила эксплуатацию системы отопления и повысила её эффективность — при наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Биметаллический радиатор водяного отопления с увеличивающим площадь теплоотдачи оребрением

Благодаря современным моделям батарей отопления стало возможным выбирать оптимальную схему подключения, устанавливать нагревательные приборы максимально рационально и эффективно. Но эффективность работы и долговечность эксплуатации контура водяного отопления зависит от качества выполнения обвязки — условия, необходимого при использовании полипропиленовых труб, несмотря на многочисленные достоинства этого материала.

Полипропиленовые трубы имеют высокий коэффициент теплового расширения, поэтому при монтаже отопительного контура следует оставлять зазоры между торцами участков трубопровода и стеной, чтобы при линейном удлинении от воздействии горячего теплоносителя пролёт трубы не упирался концами в стену и не деформировался. При этом следует учитывать, что, чем длиннее пролёт трубопровода, тем на большую величину он удлинится.

Армирование полипропиленовых труб алюминием или стекловолокном уменьшает линейное расширение, но не решает проблемы полностью, поэтому на участках значительной длины необходимо предусматривать П-образные или, если позволяет место размещения, спиральные компенсаторы.

Сборка батарей

В принципе, имея под рукой необходимые инструменты, даже новичок сможет собрать или разобрать алюминиевый радиатор своими руками.

Чтобы установить обогреватель из алюминиевого радиатора своими руками, необходимо:

Расположить батарею на ровной поверхности. Это необходимо для того, чтобы обследовать устройство перед его монтажом и проверить все места соединений на наличие возможных трещин или сколов.
Перед тем, как соединить элементы обогревателя, резьба в местах соединения очищается не только от мусора, но и от заводской краски. Делается это при помощи наждачной бумаги с мелким зернистым покрытием

Это важно, так как в дальнейшем слой краски может потрескаться, что приведет к течи. Ради товарного вида производители окрашивают не только секции радиаторов, но и места их стыков. Очищая батарею от краски, нужно следить, чтобы наждачная бумага не оставила на ней царапин, которые так же в будущем могут стать причиной течи

Очищая батарею от краски, нужно следить, чтобы наждачная бумага не оставила на ней царапин, которые так же в будущем могут стать причиной течи.

Все прокладки следует промыть в мыльном растворе. а если в отопительной системе предполагается использование антифриза, то их нужно обезжирить, так как этот носитель способен проникать в любые, даже самые незначительные неровности.

Перед соединением секций желательно изучить чертеж ключа для сборки алюминиевого радиатора, чтобы знать, как им пользоваться. Этот металл очень мягкий, поэтому любое слишком большое усилие может повредить резьбу и тогда придется покупать новую секцию.

На ниппель гайку надевается паронитовое уплотнение с обеих сторон. Ключ помещается сверху и легко проворачивается пару раз, то же проделывается с нижним отверстием. Только после того, как места стыков были прихвачены, можно при помощи рычага закрутить их более плотно.

Отверстие, которое не будет использоваться, закрывается заглушкой, а на другое крепится кран Маевского и сборка алюминиевого радиатора готова.

После того, как будут собраны все секции радиатора, его можно подсоединять к отопительной системе и проверять на наличие возможных мест протечки. Так как алюминиевые батареи достаточно легкие, их вполне можно подсоединить своими руками, даже не имея для этого соответствующих навыков.

Особенности рассматриваемого типа изделий и рекомендации по проведению работ

Мы подробно разберем конструкцию и назначение футорки и расскажем, как ее правильно устанавливать в процессе проведения работ по монтажу радиаторов в системе отопления.

Что такое футорка

Рассмотрим особенности данного типа изделий, в первую очередь озвучим научное определение: футорка – это специальный переходник, который имеет внутреннюю и наружную резьбу, причем диаметр наружной резьбовой части всегда больше внутренней.

В качестве примера приведем вариант изделия ½ на ¾, такая маркировка обозначает, что пред нами переходник с диаметром внутренней резьбы в ½ и диаметром наружной – 3/4, все достаточно просто и понятно.

Расположение элемента в конструкции указано цифрой 2

Если рассматривать данную группу изделий, то без труда можно заметить, что она подразделяется на две большие группы: футорки для чугунных радиаторов и переходники, предназначенные для биметаллических и алюминиевых изделий. Рассмотрим каждый из вариантов более подробно и обстоятельно.

Узлы для чугунных радиаторов

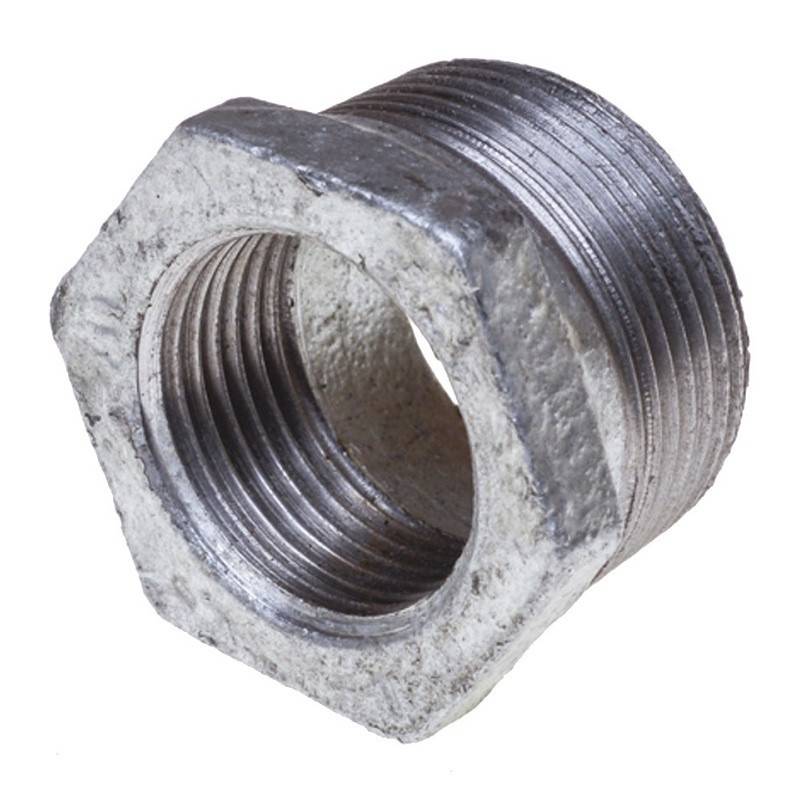

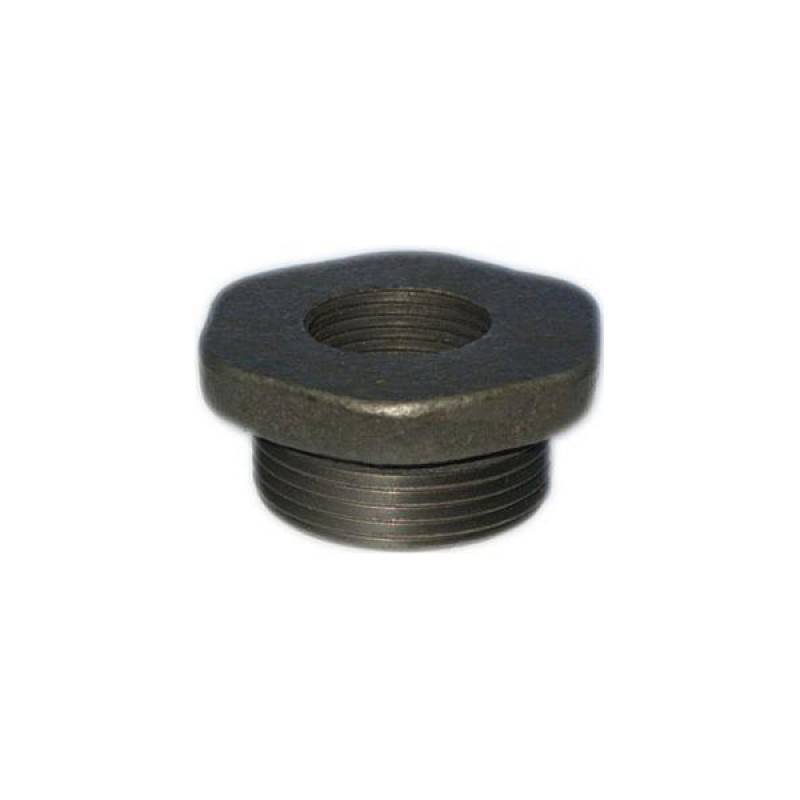

Изделия, предназначенные для использования на радиаторах из чугуна, имеют следующие особенности:

  • Переходники специально предназначены для присоединения чугунных батарей к трубопроводам или запорной арматуре (в зависимости от конструкции отопительной системы).

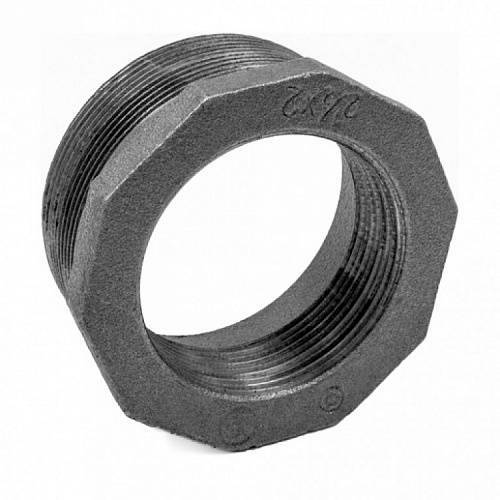

  • Чаще всего встречаются варианты, отлитые из чугуна, они не имеют никакого наружного покрытия, поэтому их стоимость очень низкая, этот вариант по праву можно считать самым бюджетным, при этом его надежность очень и очень высока.

Чугунная радиаторная футорка стоит немного, поэтому ее популярность так высока среди покупателей

Латунные изделия также можно использовать для проведения работ, но они намного дороже первого варианта, к тому же, в процессе использования латунь имеет свойство намертво прикипать к чугуну, и снять такое соединение будет практически невозможно. Именно поэтому данное решение менее популярно среди специалистов.

Узлы из латуни намного дороже, но в качестве отличий практически нет

Помните, что в зависимости от того, с какой стороны радиатора будет производиться соединение, элемент может иметь как правую, так и левую резьбу. Лучше заранее проверить направление закручивания, чтобы точно знать сколько и каких элементов потребуется в процессе работы.

Футорки для чугунного радиатора

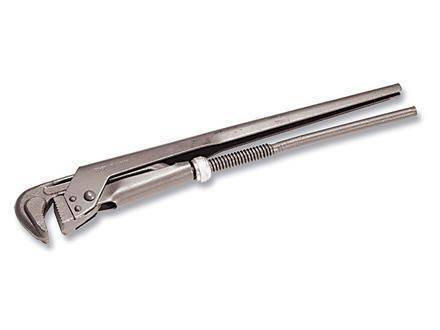

Трубный ключ – самое удобное приспособление для надежного закручивания футорок

Конструкция переходников такова, что их можно зажимать с помощью самых различных приспособлений – рожковый ключ, накидной ключ, сантехнический ключ. Все зависит от того, что у вас есть под рукой, результат в любом случае будет отличным.

Популярные статьи  Особенности схемы однотрубной системы отопления с нижней разводкой

Футорки для чугунного радиатора

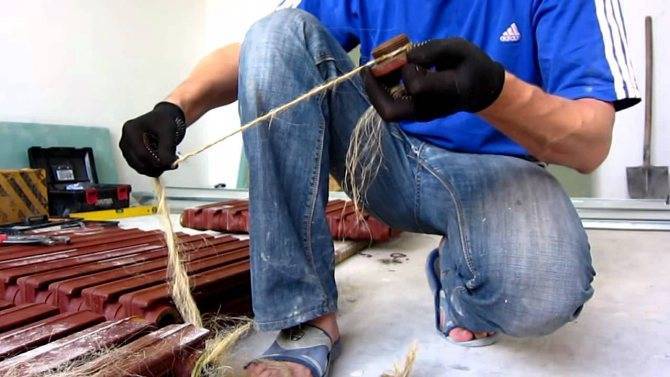

Лен – проверенный временем вариант, на котором держатся миллионы соединений в отопительных системах

Изделия соответствуют следующим характеристикам: максимальное давление в системе до 25 Бар, максимальная температура – 300 градусов, переходники подходят для работы с такими средами как пар, вода, газ, масло, воздух и специальные теплоносители.

Переходники для алюминия и биметалла

Эта группа изделий используется достаточно часто и имеет отличия от вышеописанного варианта:

  • Материалом изготовления чаще всего выступает высокопрочная оцинкованная сталь, стойкая к коррозионным процессам и обеспечивающая высокую надежность всех соединений.
  • Для того чтобы элемент смотрелся привлекательнее и был защищен еще надежнее, его снаружи покрывают эпоксидной порошковой эмалью, которая отличается высокой прочностью и устойчивостью к деформационным воздействиям.

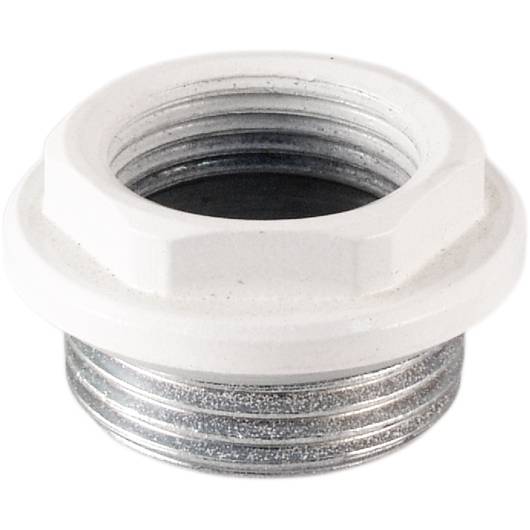

Вот так выглядит футорка из стали

  • В зависимости от стороны расположения бывают варианты с правой и с левой резьбой, вы сами выбираете, какие из них и в каком количестве необходимы.
  • Чтобы не повредить поверхность изделия при закручивании, рекомендуется использовать специальный ключ, который чаще всего изготовлен из пластика. С его помощью можно качественно затянуть соединение, при этом металлическая поверхность не будет повреждена, к тому же вы не затянете соединение слишком сильно, так как пластик просто сломается.

Такой ключ без проблем можно приобрести в любом специализированном сантехническом магазине

  • Характеристики изделий следующие: рабочее давление не должно превышать показатель в 16 Бар, а максимальная температура теплоносителя в системе не должна на длительный срок подниматься выше 110 градусов.
  • Что касается уплотнений, то чаще всего используются паронитовые или силиконовые кольца, они долго сохраняют упругость и устойчивы к высоким температурам.
  • Для удобства покупателей продаются готовые наборы, в которые входят 4 футорки и 4 прокладки, одна заглушка и один кран Маевского, а также ключ для проведения работ, это очень удобно.

Готовый набор позволит без проблем присоединить радиатор

Конструкция радиаторов отопления

Стандартная батарея собирается из отдельных литых секций, без использования наружного крепежа или фиксаторов. Таким образом, можно набрать радиатор практически неограниченной длины.

Чтобы правильно разобрать чугунную батарею, необходимо знать некоторые особенности ее конструкции:

  • Отдельные секции собираются в один корпус с помощью внутренних резьбовых втулок или ниппелей. Чтобы разобрать чугунный радиатор, нужно суметь вывернуть торцевые пробки и внутренние вставки;
  • Каждый ниппель представляет собой цилиндрический стакан, на котором нарезаны два участка с резьбой двух видов – с левым и правым направлением витков.

Торцевые заглушки также изготавливаются с двумя видами резьбы, как правило, глухие выпускают с левой резьбой, а гайка-штуцер для подключения к трубе – с правой.

Футорки для чугунного радиатора

Для крепления отдельного регистра в общий чугунный корпус используется пара ниппелей, которые одновременно заворачиваются между двумя секциями длинным ключом с квадратной головкой. Чтобы разобрать и не расколоть чугунный корпус, потребуется также аккуратно выворачивать ниппеля, делая на каждом всего 1-2 оборота.

Самостоятельное изготовление сгона

При необходимости изготовить сгон нужных размеров можно самостоятельно. Для выполнения работы потребуются:

  • металлическая стальная труба – отрез трубы соответствующей длины;
  • столярные тиски для облегчения работы;
  • оборудование для нарезки резьбы: плашка с плашкодержателем для внешней резьбы или метчик для нанесения внутренней резьбы;
  • напильник (предназначается для снятия фаски);
  • болгарка (ножовка по металлу) для резки, если потребуется отрезать часть трубы для заготовки сгона;
  • смазка.

Работа выполняется в следующем порядке:

  1. при помощи болгарки или ножовки отрезается заготовка для сгона соответствующей длины;

Футорки для чугунного радиатора

Обрезка трубы болгаркой для изготовления сгона

В соответствии с рекомендациями специалистов длина сгона должна быть на 3 – 5 мм больше разрыва труб.

  1. с концов подготовленного отреза снимается фаска;
  2. края обрабатываются смазкой для облегчения нарезки резьбы;
  3. сгон зажимается тисками;
  4. выбранным оборудованием нарезается резьба. Короткая часть резьбы должна составлять не менее 5 ниток, а длинная – 20 ниток. При необходимости длинная часть может быть увеличена до 30 ниток.

Футорки для чугунного радиатора

Нарезка резьбы на сгоне

При самостоятельном изготовлении сгона нельзя забывать о средствах индивидуальной защиты мастера. Рекомендуется использовать перчатки и защитную маску при резке труб.

Чугун ПРОБКА (Футорка) РАДИАТОР

Футорка чугунная

Техническая документация:Скачать каталог Фитинги ЧУГУННЫЕ Fittex— по запросу.Описание подробно:

Характеристики материала Чугун:

Уникальность ковкого чугуна представлена вмарке сплава КЧЗOбф, добавлением определенных компонентов для увеличения срока служба изделия.Изделия — американки чугунные прямые угловые и комбинированные, заглушки чугунные, контргайки чугунные, крестовины чугунные, муфты переходные, ниппеля, отводы, тройники и чугунные футорки.

Характеристики материала Сталь:

Сплав стали выбран аналог Российской Ст45 но с помощью дополнительных компонентов было достигнуто — увеличение пластичности, устойчивость к деформация, спектральный анализ показа, строение кристаллической решётки при длительной эксплуатации в агрессивных средах не менял конфигурации, с последующем увеличение анти коррозийных свойств (отсутствием накипи).Изделия — Бочата, Футорка ЧУГУННАЯ , контргайки стальные, Резьбы стальные

Основная конфигурации фитингов чугунных:

Все представленные чугунные фитинги сделаны под Российским стандарт резьбы и соответствуют по ГОСТУ высоте и числу витков трубной (резьба G — трубная, цилиндрическая), резьба выполнена как наружная (Папа, Штуцер) или внутренняя (Мама, гайка), нарезание резьбы производится на высоко производительных станках.

Терма статические свойства:

При формирование технологической карты чугунных фитингов были заложены нагрузка на детали до 100кг/см, нахождения деталей в агрессивной среде с повышены кислотной и кислородной составляющей, температура испытания была выбрана 110 градусов по Цельсию — Все испытания прошли успешно.

Контроль качества, отбраковка чугунных отливок и трубных фитингов :

Для каждой детали был выбран вес путем измерения и расчетов отдела, аналога ОТК, для увеличения производительности и уменьшения человеческого фактора, в конвейер были вставлены элементы для электронного считывания параметров чугунного фитинга — что привело к дополнительному повешению качества чугунных фитингов, с последующим уменьшением брака (1 — 1,5%), для сравнения самый ближайший к нам конкурент дает на партию 10000шт (5-9% брака).

*если Вы видите неточность, просьба написать в письме.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Футорки для чугунного радиатора
Вентиляционный выход для металлочерепицы устройство и монтаж
