Мощность 1 секции биметаллических радиаторов отопления

Рекомендации по выбору

Подведем итоги

Для осуществления правильного выбора необходимо обращать внимание на все указанные характеристики:

  • Конструкция. Для городской квартиры подойдет монолитная, полностью биметаллическая батарея, которая способна выдержать давление до 15 атмосфер и более (обычно в квартирах используется давление в районе 12 атмосфер, тогда как в частном доме рекомендуется устанавливать давление всего в одну атмосферу). Автономным отопительным системам подойдут более дешевые модели, так как в них нет высокого давления.

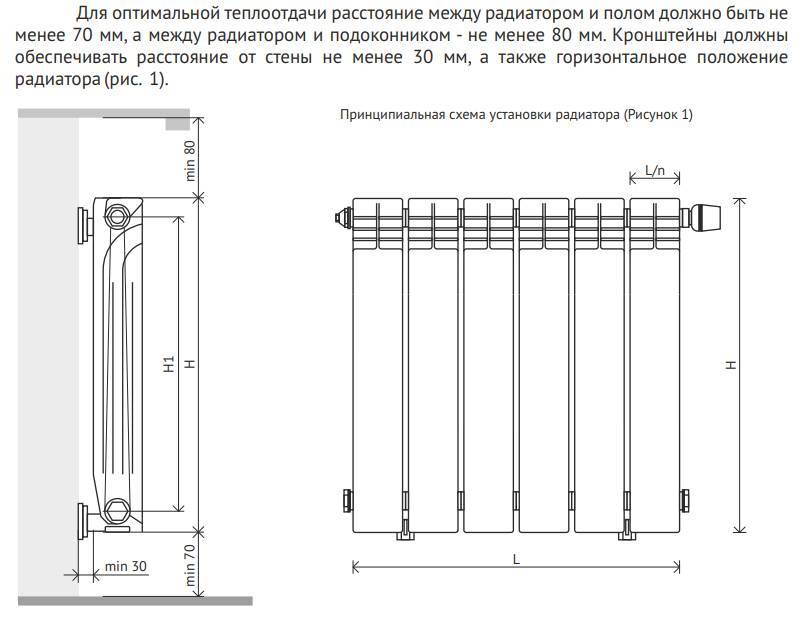

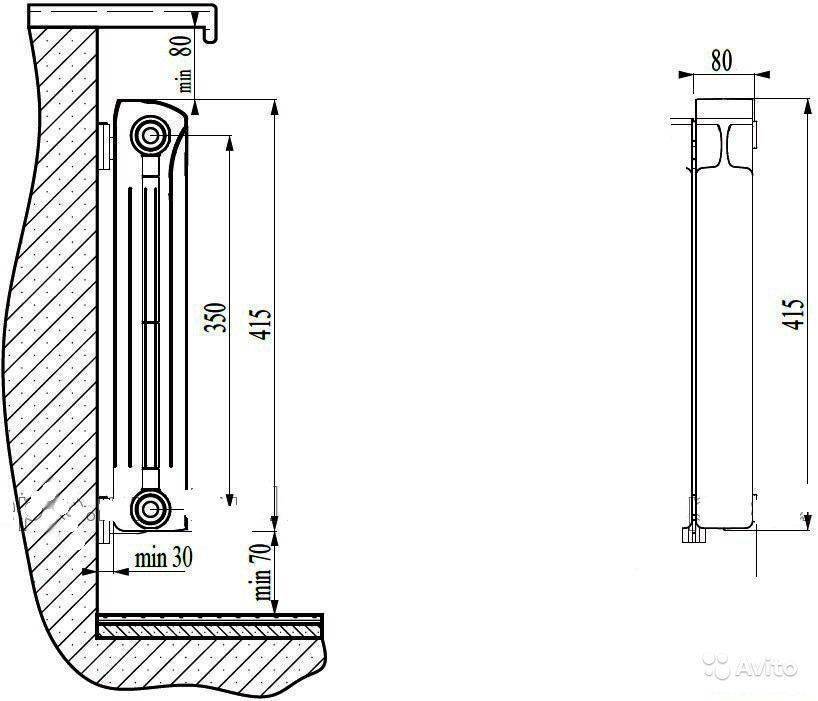

  • Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать самую высокую модель. Иначе придется брать радиатор поменьше, так, чтобы до пола было не менее 12 см, а до подоконника не менее 10 см.
  • Емкость. Одно из основных свойств – довольно узкие проходы. По возможности обеспечьте хорошее качество воды, подаваемой в систему отопления.
  • Расчет секций. Перед покупкой читайте описание модели для уточнения энергетической мощности. Расчет количества секций лучше производить, используя вторую (подробную) формулу, где необходимое количество тепла определяется исходя из объема помещения. Не забывайте добавлять 10% в случае значительных теплопотерь за счет внешних факторов.

Сегодня хорошо зарекомендовали себя биметаллические батареи от итальянских производителей Fondital и Global.

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Технические характеристики биметаллических отопительных приборов

Биметаллические и алюминиевые радиаторы отопления являются тем элементом системы отопления, который излучает тепло в помещение. При выборе современный покупатель смотрит не только на их эффективность, но также и на внешний вид. Любой житель частного дома или квартиры наверняка не захочет, чтобы элементы отопления испортил эстетичный вид всего помещения. Дизайн такого отопительного компонента в последнее время становится чуть ли не самым важным критерием при их приобретении.

Биметаллические батареи прекрасно вписываются в любой интерьер

Однако, помимо эстетического момента, отопительный радиатор должен соответствовать еще некоторым нюансам. В первую очередь, батарея должна обладать необходимой прочностью. Это можно объяснить тем, что вода в системе отопления циркулирует под довольно большим давлением и стенки батареи должны изготавливаться из прочного материала и обладать определенной толщиной.

Лучшие биметаллические радиаторы отопления обладают наиболее высокой прочностью и способны выдержать давление от 20 до 35 атмосфер. Среди преимуществ биметаллических радиаторов отопления можно выделить такие, как:

  • Длительный срок эксплуатации. Способны прослужить около двух десятилетий.
  • Биметаллические батареи выделяются эстетичным видом и современным дизайном.
  • Высокий уровень прочности.
  • Высокая теплоотдача.

Кроме того, самые лучшие биметаллические радиаторы отопления обладают высокой устойчивостью к влиянию коррозии. Это объясняется тем, что одним из материалов изготовления подобных элементов является сталь. Сталь является тем материалом, который контактирует непосредственно с теплоносителем.

Вторым материалом, который используется для изготовления биметаллических батарей отопления, является алюминий.

Технические характеристики отопительных приборов

Кто-то скажет, что рабочее давление в отопительной системе редко превышает отметку в 15 атмосфер, но кто не захочет чувствовать уверенность в том, что не случится никаких непредвиденных неприятных ситуаций, связанных с выходом из строя компонентов отопительной системы? Кроме того, нередко можно наблюдать такую картину, когда коммунальщики подают воду под слишком большим давлением.

Плюсы и минусы использования чугунных радиаторов

Стилизованный чугунный радиатор

Любая, существующая на сегодняшний день отопительная система имеет как плюсы, так и минусы, рассмотрим их.

Номинальное значение тепловой мощности каждой секции составляет 160Вт. Примерно 65 % выделяемого теплового потока обогревает воздух, скапливающийся в верхней части помещения, а оставшиеся 35% прогревают нижнюю часть комнаты.

  1. Длительный период использования, находящийся в пределах 15- 50 лет.
  2. Высокий уровень противодействия коррозийным процессам.
  3. Возможность использования в отопительных системах с гравитационной циркуляцией теплоносителя.
  1. Низкая эффективность коррекции показателя теплоотдачи;
  2. Высокий уровень трудоемкости при монтаже;

Важно! Дабы не столкнуться с проблемой при монтаже, обязательно учитывайте указанные выше плюсы и минусы чугунных радиаторов. Их установка – не дешевая, а повторные монтажные работы потребуют множества финансовых средств

Расчет секций (полостей) радиаторов

И так, сколько квт в 1 секции чугунного радиатора? Для расчёта количества секций и их мощи необходимо определиться с V помещения, который в дальнейшем будет фигурировать в расчетах. Далее выбираем значение тепловой энергии. Ее значения следующие:

  1. обогрев 1м 3 дома из панелей — 0,041кВт.
  2. обогрев 1м 3 дома из кирпича со стеклопакетами и утепленными стенами — 0,034 кВт.
  3. обогрев 1м 3 помещений возведенных по современным строительным нормам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 равен 0,160 кВт.

Далее проводят следующие математические действия: объём помещения умножают на тепловой поток. Полученное значение делится на количество теплоты, выделяемое одной полостью. Результат округляем в большую сторону и получаем нужное число секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет разное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопровождающей документации.

Произведём примерный подсчет по имеющимся данным.

Популярные статьи  Почему в отопительной системе падает или растет давление

Комната имеет следующие данные: тип помещения – панельный дом, длина — высота — ширина – 5х6х2,7 м соответственно.

  1. Рассчитываем объём помещения V:
  1. Исходя из этого, количество секций радиатора имеет следующий вид:

где 0,16 – тепловая мощь одной секции. Указывается производителем.

  1. Округляем значение в большую сторону, исходя из которого число необходимых секций равно 21 штуке.

Важно! Всегда округляйте полученное значение в большую сторону. Будет жарко – можно проветрить, будет холодно – не нагреешь

Очень точный расчет радиаторов отопления

Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон

В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

  • одна наружная стена — 1,1;
  • две наружные стены (угловая комната) – 1,2;
  • три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
  • четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

  • холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
  • морозы до –25 °C – 1,3 (подходит для Сибири);
  • температура до –20 °C – 1,1 (средняя полоса России);
  • температура до –15 °C – 0,9;
  • температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

  • внешняя стена — лишь одна: 1,0;
  • две внешние стены — 1,2;
  • внешних стен — три: 1,3;
  • четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

  • окна выходят на восток либо на север — 1,1;
  • комната расположена на западной или на южной стороне — 1,0.
Популярные статьи  Индукционное отопления своими руками

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

  • кладка в 2 кирпича или утепленные наружные стены — 1,0;
  • нет утепления снаружи — 1,27;
  • очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

  • до -10° — 0,7;
  • до -15° — 0,9;
  • не ниже -20° — 1,1;
  • от -25° до -35° — 1,3;
  • от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

  • 1,05, если высота находится в пределах 2800-3000 мм;
  • 1,1 для 3100-3500 мм;
  • 1,15 для 3600-4000 мм;
  • 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

  • сверху чердак или другое неотапливаемое помещение — 1,0;
  • утепленный чердак и кровля — 0,9;
  • отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

  • деревянные рамы старого образца с двойным остеклением — 1,27;
  • однокамерный стеклопакет с двумя стеклами — 1,0;
  • двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

  • менее 0,1 — 0,8;
  • от 0,11 до 0,2 — 0,9;
  • 0,31-0,4 — 1,1;
  • от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

  • Б — 1,03;
  • В — 1,13;
  • Г — 1,25;
  • Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

  • находящиеся на стене безо всяких «ограничителей» — 0,9;
  • прикрытые сверху выступом ниши — 1,07;
  • имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
  • батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Устройство биметаллического радиатора.

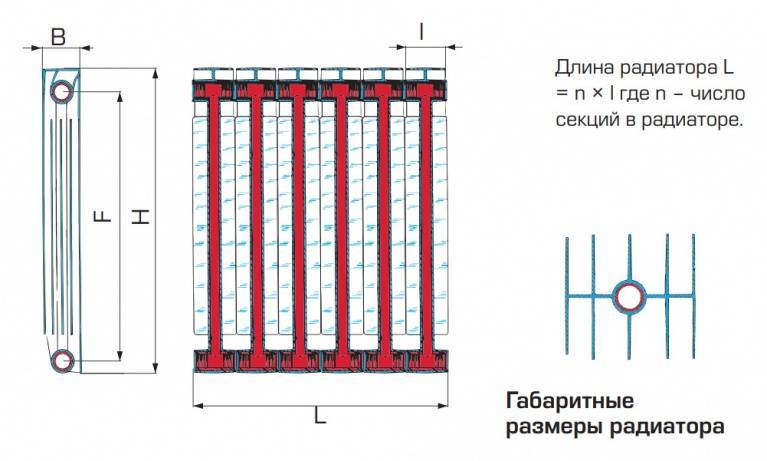

Геометрические параметры

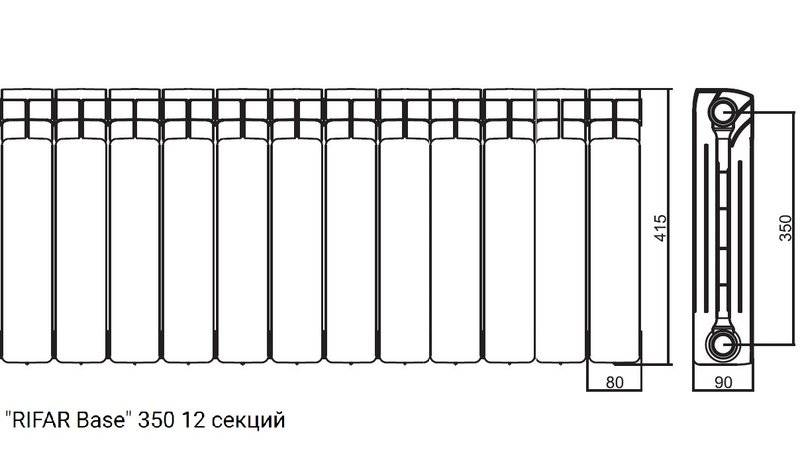

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Монтаж радиатора отопления на деревянную стену.

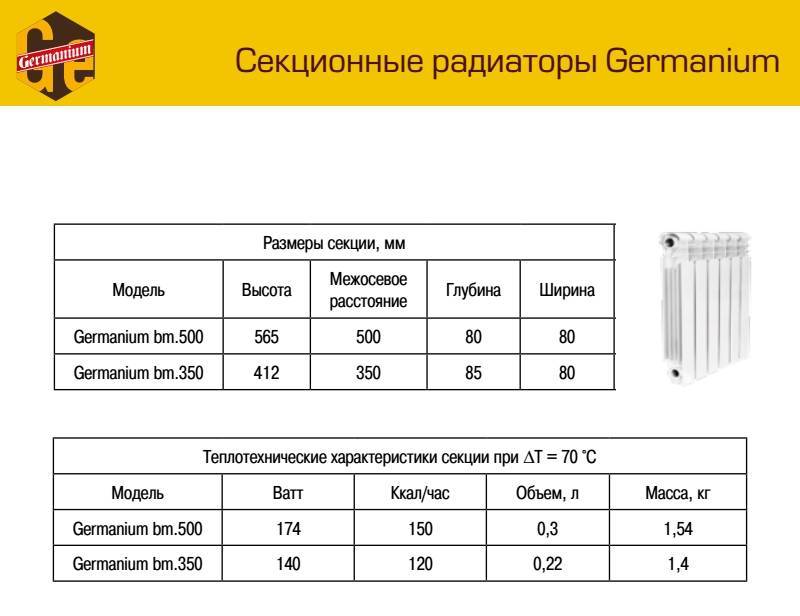

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

  • 500 мм – от 170 до 200 Вт;
  • 350 мм – от 120 до 140 Вт;
  • 300 мм – от 100 до 145 Вт;
  • 200 мм – около 100 Вт.
Популярные статьи  Что выбрать ванну или душевую кабину

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник — основа конструкции.

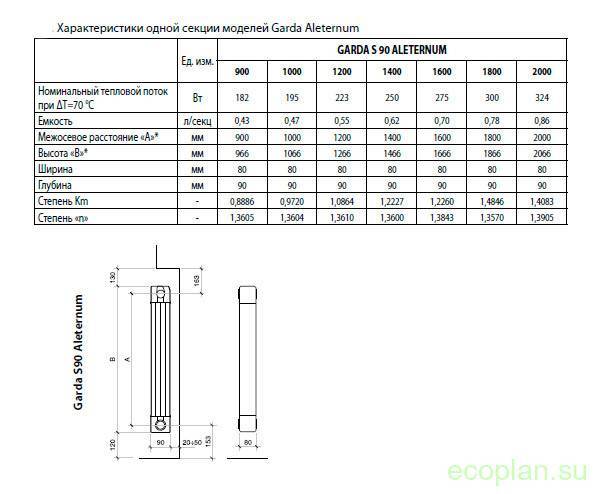

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Биметаллические радиаторы – что это

На протяжении многих лет в отопительных системах использовались чугунные и стальные отопительные батареи. Они обладали определенными достоинствами, но со временем их вытеснили современные алюминиевые и биметаллические радиаторы, обладающие высокой эффективностью. На сегодняшний день лидером по уровню надежности являются именно биметаллические модели. Что они собой представляют?

Алюминиевые радиаторы отопления очень чувствительны к давлению в системе, и при высоком давлении неизбежно лопнут.

Многие знают об эффективных и недорогих алюминиевых батареях. Радиаторы из алюминия характеризуются отличной теплоотдачей, небольшим весом и легкостью в монтаже. Но у них есть и явные минусы – это отсутствие стойкости к коррозии, высокому давлению и гидроударам. Алюминий портится под воздействием агрессивных теплоносителей и лопается при превышении номинального давления. Для решения проблемы с отсутствием стойких радиаторов были созданы биметаллические батареи отопления.

Основой биметаллических радиаторов является прочная сталь – из нее выполняется сердцевина. Поверх этой стальной сердцевины располагается «рубашка» из алюминия, отвечающая за теплоотдачу. В результате получается эдакий «бутерброд» из двух металлов. Сталь хорошо переносит скачки давления и гидроудары, а под воздействием агрессивного теплоносителя она портится достаточно слабо. Благодаря этому батарея получается очень выносливой.

Что касается алюминиевой «рубашки», то с теплоносителем она не контактирует, поэтому ей практически ничего не угрожает. В результате у разработчиков получилось создать легкие, долговечные и необычайно прочные батареи отопления. Каковы преимущества биметаллических батарей?

Биметаллический радиатор состоит из прочной стальной сердцевины и алюминиевого корпуса.

  • Продолжительный срок службы – в производстве радиаторов используется стойкая и долговечная сталь, не портящаяся под воздействием агрессивного теплоносителя. Что касается алюминия, то в сухой среде он практически вечен;
  • Стойкость к высокому давлению и гидроударам – за это отвечает все тот же стальной сердечник. Производители батарей заявляют, что их радиаторы с легкостью выдерживают скачки давления до 50-60 атмосфер. Также на рынке стали появляться модели, обладающие стойкостью к давлению до 100 атмосфер (кратковременно);
  • Продолжительный срок службы – он достигает до 25 лет. Но практика показывает, что этот показатель не предельный;
  • Высокая теплоотдача – залог эффективности отопительной системы. Радиаторы из биметалла обладают теплоотдачей до 200 Вт на одну секцию. Это очень высокий показатель, характерный для стальных и алюминиевых моделей – именно к этому и стремились разработчики при создании этих батарей;
  • Великолепный внешний вид – батареи из биметалла предельно аккуратные и компактные. Они хорошо подходят для открытого и скрытого (под панели) монтажа. Их можно установить как в квартире, так и в офисе – они отлично вписываются в любые интерьеры;
  • Отсутствие инерционности – батареи из биметалла нагреваются за считанные минуты. Это связано с низкой теплоемкостью используемых металлов;
  • Возможность ремонта – при необходимости, вышедшую из строя секцию можно быстро заменить, не меняя батарею целиком.

Таким образом, биметаллические батареи отопления вобрали в себя только самые лучшие черты своих предшественников. Они стали незаменимы при создании отопления в многоэтажных домах, где наблюдается высокое давление теплоносителя. Но у них есть и свои недостатки:

  • Высокая стоимость – недостаток не очень существенный, так как за качество и надежность нужно платить;
  • Шумность – это проявляется со временем и только на батареях плохого качества (когда производитель откровенно «халтурит», экономя на производстве радиаторов). В результате теплового расширения батареи начинают издавать посторонние звуки.

На этом список можно завершить, так как особых недостатков у биметаллических батарей нет – только сплошные достоинства.
