Вентиляционный выход для металлочерепицы устройство и монтаж

Виды систем вентиляции для чердака

В идеале нежилой чердак должен быть прохладным летом и сухим зимой, а жилая мансарда – комфортной для человека в любое время года. И именно эта цель преследуется, когда выбирают нужный вариант вентиляции.

Вентиляционный выход для металлочерепицы устройство и монтаж

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

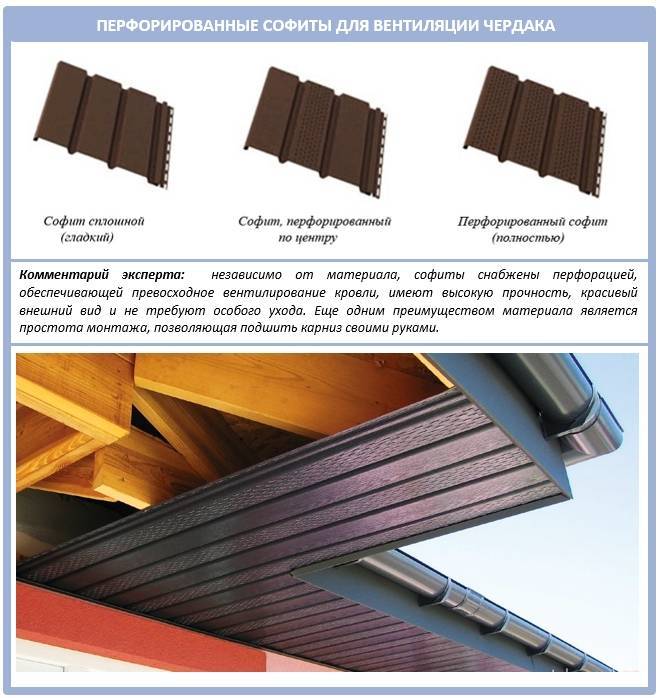

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Вентиляционный выход для металлочерепицы устройство и монтаж

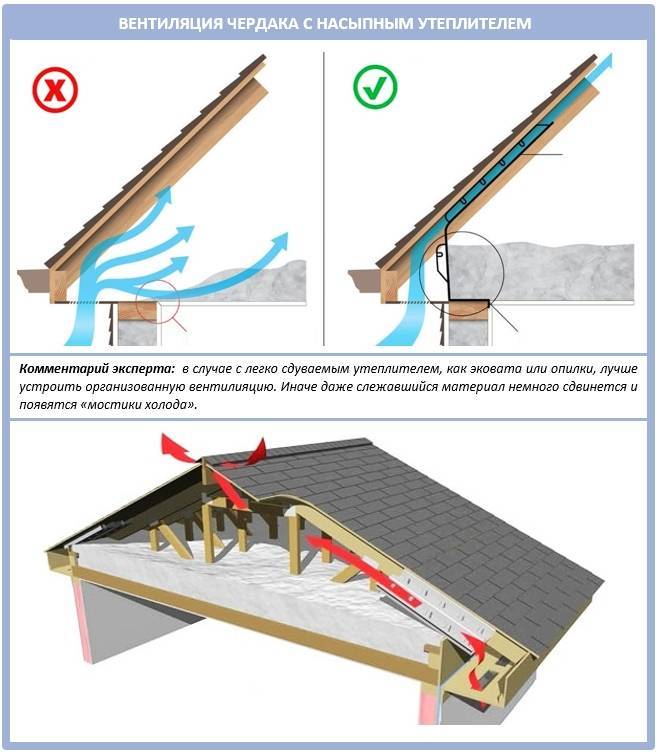

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Вентиляционный выход для металлочерепицы устройство и монтаж

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Вентиляционный выход для металлочерепицы устройство и монтаж

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Принудительная вентиляция – более дорогая. Её задача состоит в том, чтобы специальное устройство управляло воздушными массами. Хорошо справляются с задачей вентиляции такие девайсы, как дефлекторы. Они особенно ценятся за рубежом, хотя и в России их все чаще удается увидеть на крышах загородных домов. Суть их работы проста: устройство задействует энергию ветра для повышения тяги в трубе. Классический дефлектор обычно имеет две части: стационарную, которую крепят на вентиляционную трубу, и вращающуюся. Подвижная насадка представляет собой шар с вертикальными лопастями. А специальный подшипник позволяет делать обороты по своей внутренней центральной оси. Дефлекторы и флюгеры устанавливают, как правило, на коньке или ближе к коньку с расстоянием между элементами не более 8 метров:

Отметим, что вентиляционные трубы нужно обязательно выводить над крышей дома, ни в коем случае не оставлять их в подкровельном пространстве. В противном случае в помещении начнет скапливаться теплый влажный воздух из жилых комнат, быстро образуется конденсат на кровельном покрытии. Все это грозит попаданием влаги в утеплитель и на деревянные стропила, что ничем хорошим не закончится.

Вентиляционный выход для металлочерепицы устройство и монтаж

В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Правда, для него чаще всего необходим постоянный источник питания – следует это учесть. А если говорить о жилой мансарде, ей вообще необходима собственная система вентиляции, отдельная от всего дома.

Надеемся, что теперь вы достаточно глубоко разобрались в этом вопросе!

Разновидности

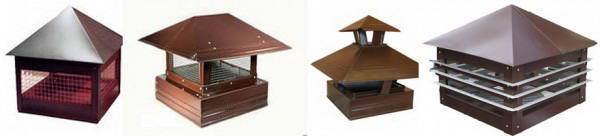

Обилие форм и типов каминов вынуждает производителей выпускать вытяжки самых разных форм, стилей, размеров. В хозяйственных магазинах представлены товары следующих видов:

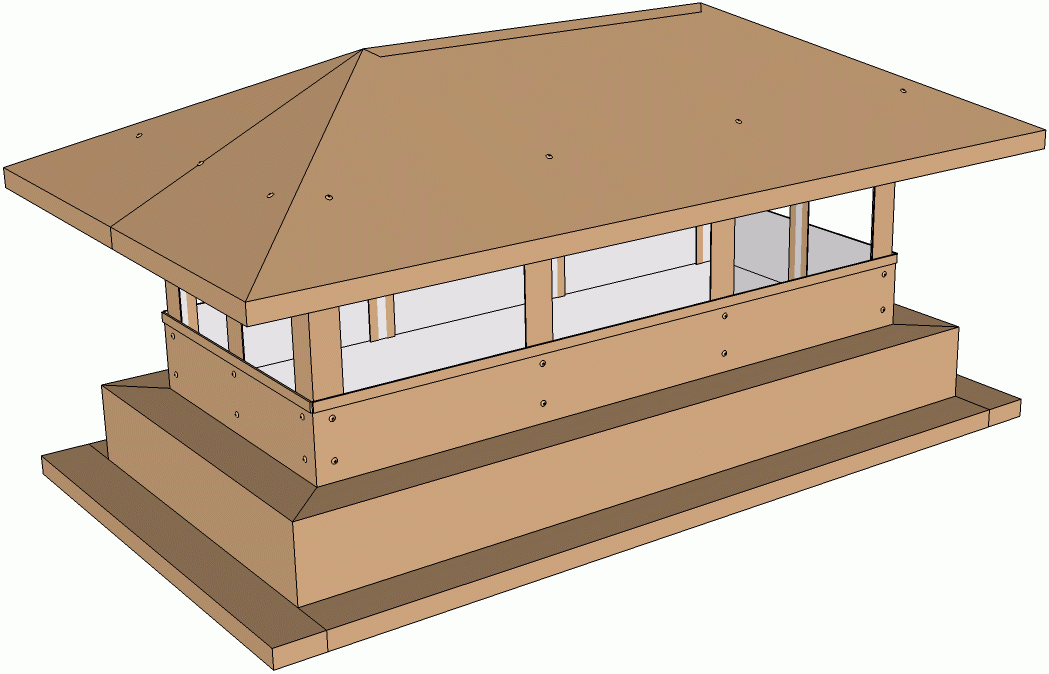

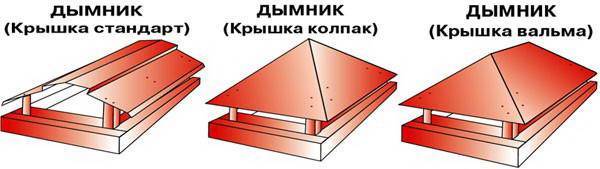

  • Стандартный флюгер. Ее зонт представляет собой пирамиду из листового металла с кронштейнами, прикрепленными к капающему фартуку.
  • Флюгер четырехгусеничный. Верхняя часть таких моделей напоминает шатровую крышу. Как правило, их используют для прямоугольных кирпичных труб.
  • Флюгер с полукруглым зонтом. Применяется для установки на крышах домов европейского типа. В плане повышенного тягового усилия у него невысокий КПД, однако на склоне он отлично смотрится.
  • Плоский флюгер. Он имеет прямоугольный плоский зонт и используется в минималистичных и современных зданиях. Плоский капот не дает скатиться снегу, из-за чего кронштейны таких моделей испытывают большую нагрузку, иногда деформируются.
  • Круглый флюгер с конусообразным зонтом. Они используются для защиты круглых труб из нержавеющей стали, такие модели не оборудованы поддоном для сбора капель.

Вентиляционный выход для металлочерепицы устройство и монтаж

Вентиляционный выход для металлочерепицы устройство и монтаж

Примечание! Фургоны снабжены дополнительными функциональными элементами: ставнями, двойными крышами, распашными дверями. Не стоит увлекаться вычурными деталями, ведь главное при выборе дефлектора – это прочность и экономичность

Неправильная форма может вызвать шум или вибрацию в трубке.

Пошаговая инструкция по монтажу

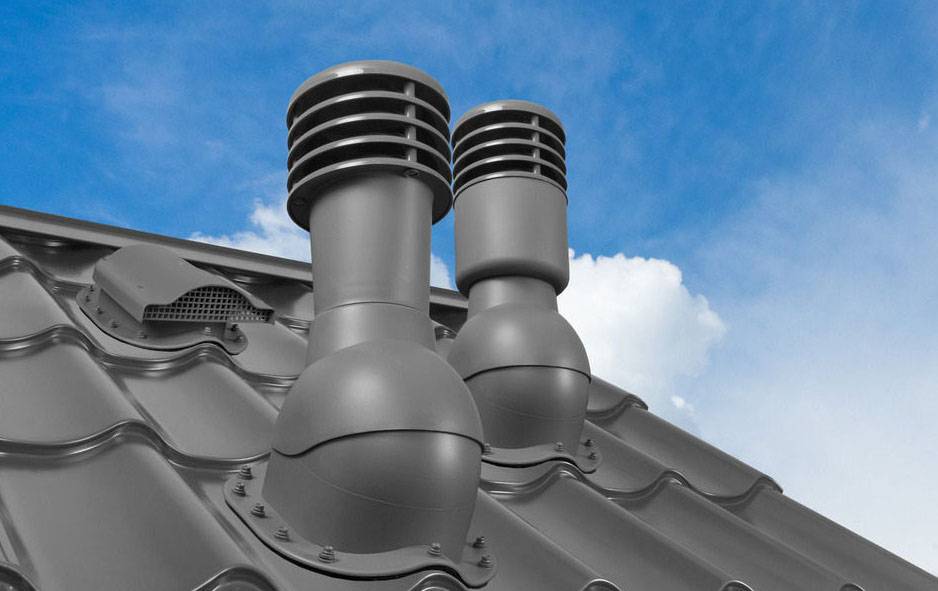

Технологически процесс установки вентиляционного грибка реализуется следующим образом:

  • После подготовки точек монтажа создаются монтажные отверстия. С помощью комплектного шаблона производится раскрой ниши нужного формата на кровле.
  • Если непосредственно под местом установки проходят коммуникации или элементы стропильной системы, то со стороны подкровельного пространства придется использовать колена, переходники и угловые адаптеры, которые позволят сместить канал подводки.
  • Если кровля имеет металлическую основу, то после выреза отверстия края обрабатываются специальной антикоррозийной краской.
  • После высыхания нанесенного покрытия в подготовленную нишу усаживается уплотнительное кольцо для грибка.
  • Несущий элемент садится на силиконовый герметик и крепится шурупами.
  • В кольцо с фланцем монтируется вентиляционный гриб и также фиксируется метизами.
  • С тыльной стороны трубы соединяются с подведенным стояком – узел примыкания обрабатывается герметиком и фиксируется хомутом-держателем к ближней стропильной балке. Собственно, по этой причине стоит располагать точки выхода недалеко от элементов стропильной системы – они позволят произвести более надежное крепление на участке прохода трубы к отверстию в кровле.
Популярные статьи  Расчет площади дефлектора

Профилактика подвала от грибка

В мерах поддержания погреба в надлежащем состоянии нужно каждый год проводить профилактику по предотвращению развития грибка. Для этого погреб необходимо полностью убрать (провести генеральную уборку), а затем хорошо просушить помещение. Время сушки зависит от состояния помещения и длится от нескольких дней до нескольких недель.

Просушенный погреб следует обработать противогрибковым раствором и антибактериальными средствами, после чего проводится дополнительная сушка помещения.

Если в погребе земляной пол, то на него нужно полить раствор медного купороса и дать ему впитаться в почву. А в места хранения овощей необходимо насыпать смесь песка с известью.

Вентиляционные выходы – вентиляция кровли

Вентиляционный выход для металлочерепицы устройство и монтажОдной из важнейших задач при строительстве жилого дома является вентиляция кровли и подкровельного пространства. Правильно организованный вентиляционный выход – узел прохода вентиляции через кровлю позволит дому прослужить намного дольше без дополнительных финансовых вложений на ремонт. При этом в доме будет намного комфортнее жить и легче дышать.

Производители и цены

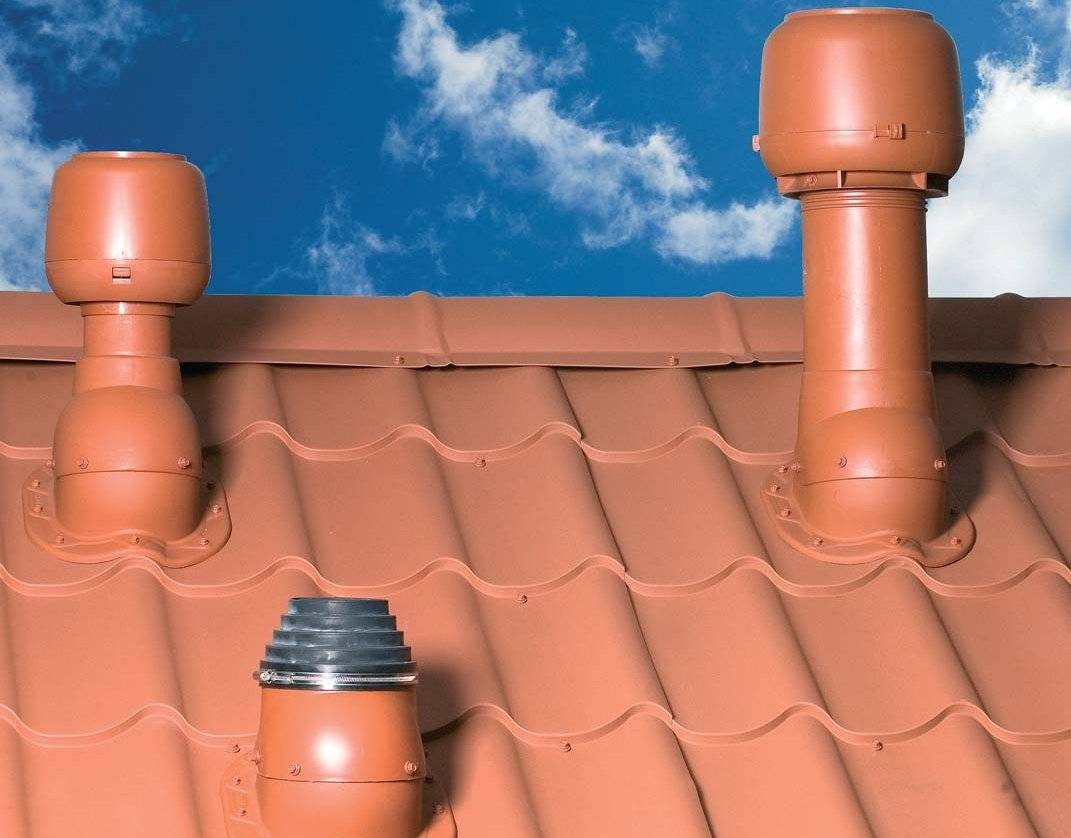

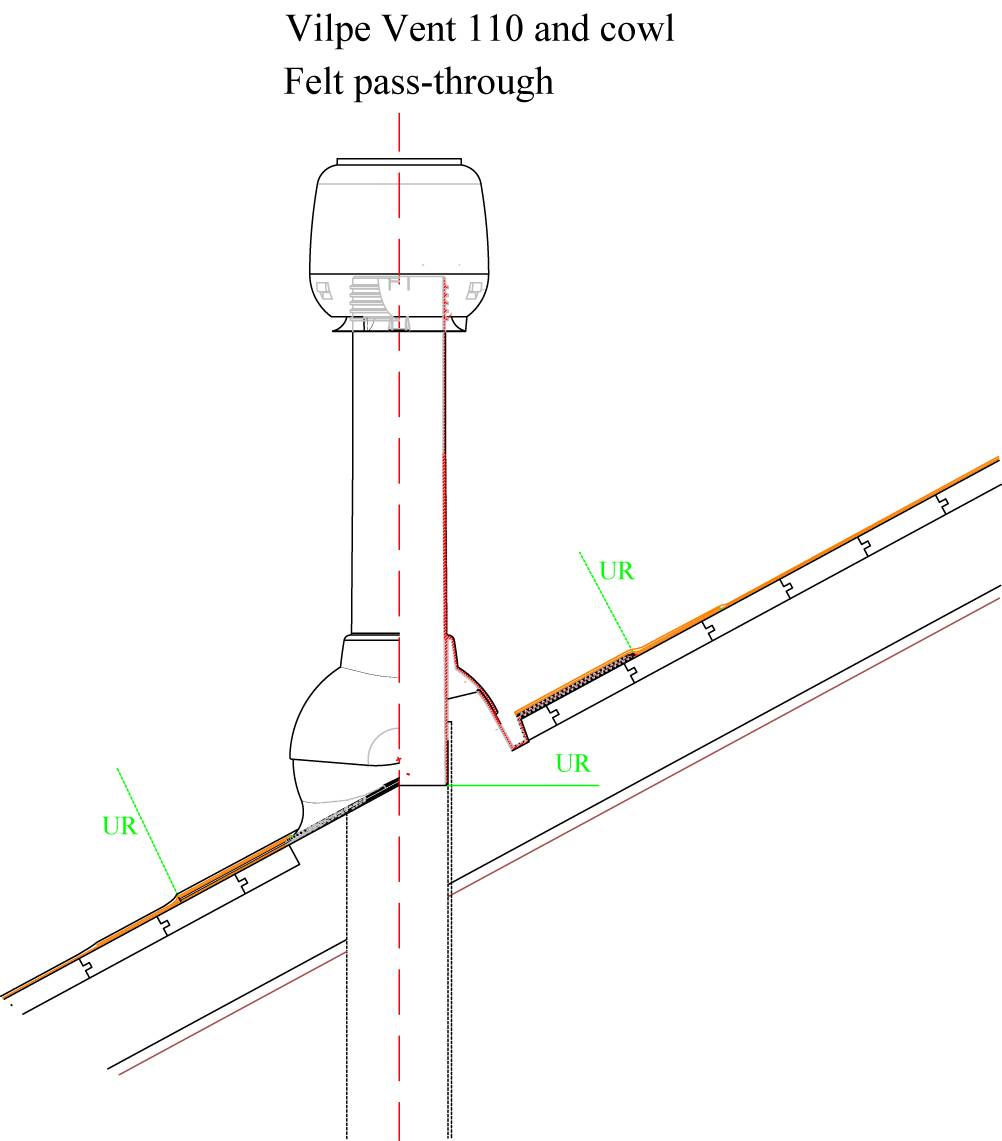

Узел прохода вентиляции между помещениями и кровлей. Вент-выходы Vilpe Vent производятся финской компанией SK Tuote. Запатентованные проходные элементы Вилпе имеют современный дизайн, разнообразие цветов и конструкций.

Вентиляция WIRPLAST не только не уступает по техническим характеристикам своим аналогам, но и превосходит их по эстетическому виду, что особенно важно для невысоких коттеджей и дачных домов. Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид.

Аэраторы Shingle Vent II. За счет уникальной конструкции коньковой вентиляции Shingle Vent II (создается область пониженного давления – эффект Бернулли) тяга воздушного потока вдоль всей площади скатов от карнизной части здания к конькам/ребрам увеличивается в разы.

Кровельный аэратор Технониколь – это универсальный коньковый аэроэлемент, имеющий специальный фильтр для защиты от попадание мусора. Используется на коньке кровли из гибкой черепицы.

Вентиляционный выход для металлочерепицы устройство и монтаж

Система вентиляции кровли

Неотъемлемой частью современной кровельной системы является вентиляционный выход (вентвыход), который помогает избежать накопление в подкровельном пространстве влаги и пыли. Также такая система вентиляции позволяет организовать во внутренних жилых помещения эффективную вентиляцию, здоровый микроклимат и комфортные условия для проживания. Решать эти вопросы необходимо еще на этапе проектирования здания.

Вентиляционный выход для металлочерепицы устройство и монтажКроме того, грамотно установленные вентиляционные выходы на крышу позволяют существенно экономить на отоплении и кондиционировании, а также помогают продлить срок эксплуатации кровли.

Плюсы применения вентиляционных выходов

  • обеспечивает циркуляцию воздуха в подкровельном пространстве;
  • продлевает срок службы покрытия крыши;
  • препятствует образованию влаги под кровельными материалами;
  • препятствует появлению грибка и плесени;
  • препятствует появлению конденсата в утеплителе;
  • препятствует процессу обледенения крыши;
  • обеспечивает поступление свежего воздуха во внутридомовые помещения;
  • устраняет пыль, неприятные запахи, лишнее тепло в помещениях;
  • регулирует влажность в подвальных помещениях.

Кровельные вентиляционные выходы и другие аксессуары

Грамотно подобранные кровельные выходы для вентиляции — гарантия правильного технического монтажа и долговечности кровли. Также аксессуары для кровли, при правильном использовании, являются незаменимым средством для дизайнерских идей и воплотить в жизнь ваши самые смелые архитектурные замыслы.

Кровельные вентиляционные выходы – необходимый элемент современных малоэтажных загородных домов и строений. Они позволяет избежать протечек и накопления влаги в подкровельном пространстве, организовать эффективную вентиляцию внутренних помещений, создать здоровый микроклимат, а также заметно сократить ваши расходы на отопление и кондиционирование.

Принцип работы

Система вентиляции основана на принципе движения теплой воздушной массы вверх, холодной — вниз

Для вытяжки воздуха, естественного проветривания важно расстояние между источником загрязнения и верхним участком воздуховода: чем больше это расстояние, тем эффективнее протекает процесс

Монтируются зонтики на воздуховоды, выходящие из санузла, подвального помещения, дымоходы отопительного котла. В холодное время года возможно образование ледяного нароста в вентиляционной трубе и на зонтике, поэтому они утепляются теплоизоляционными материалами (минеральная вата, пенополистероловые, пенополипропиленовые, пенополиэтиленовые утеплители).

Вентиляция

Вентиляционная труба может устанавливаться на крыше с уклоном 1:3 и менее. Высота такой трубы – 0,5 м. Их должно быть несколько – по одной на каждые 60 м2. Лучше, если она будет сделана из пластика. Это самый влагоустойчивый материал. Пластиковые трубы легко монтировать, они долго служат и радуют глаз своим дизайном.

Если крыша с пологим уклоном, а скаты ее длиннее, чем 6 м, нужно устанавливать вентиляционные примыкания. Относительно самой крыши они должны быть выше на 400 мм. Ну а если вы проживаете в таком климате, при котором часто случаются снегопады, то увеличьте высоту до 650 мм. Тогда их не засыпает снегом.

Популярные статьи  Дефектная ведомость по ремонту котлов

Подведем итог

Когда строится дом, важно правильно установить кровельную вентиляцию. Экономить не стоит

Именно от правильно установленной вентиляции будет зависеть то, сколько лет простоит сама крыша. Ее ремонт может обойтись намного дороже.

Что нужно знать при обустройстве вентиляции ↑

При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата

В каких случаях образуется конденсат ↑

Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.

Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.

Некоторые рекомендации по организации вентиляции ↑

Свесы подшиты виниловыми софитами

При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:

решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.

Основные сложности монтажа дымохода

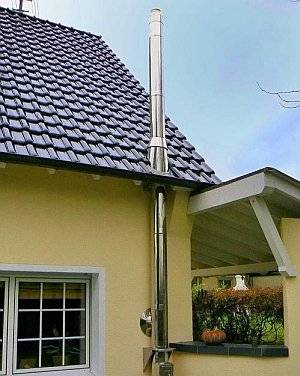

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

  • при постройке нового дома;
  • в процессе реконструкции кровельной системы при наличии отопительного агрегата;
  • при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Вентиляционный выход для металлочерепицы устройство и монтаж

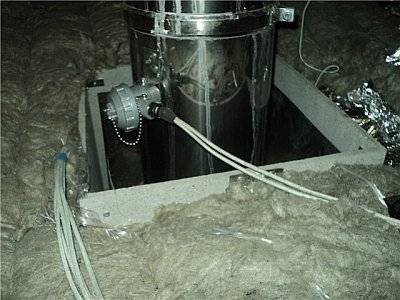

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

  • кровельное покрытие;
  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • стропила;
  • утеплитель;
  • пароизоляционный слой;
  • внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Вентиляционный выход для металлочерепицы устройство и монтаж

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

  • нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
  • за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
  • в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
  • образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
  • если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Вентиляционный выход для металлочерепицы устройство и монтаж

Строительные нормативы

Правила обустройств систем вентиляции изложены в СНиП 2.04.05-91.

основные требования к установке грибков следующие:

  • обязательное кондиционирование в санузлах, жилых комнатах, местах приготовления пищи, овощехранилищах;
  • наличие притока свежего воздуха;
  • расположение грибка выше конька крыши;
  • установка вытяжного вентилятора в длинном воздуховоде;
  • монтаж отдельного газохода для котлов отопления;
  • если вытяжка выводится в чердак, то он должен быть проветриваемым;
  • возможность вывода отдельных каналов в общий при условии разницы в их высоте не более 2 метров.

В районах с холодным климатах предусматривается не только утепление каналов, но и их обогрев.

Монтаж вентиляционного прохода кровли

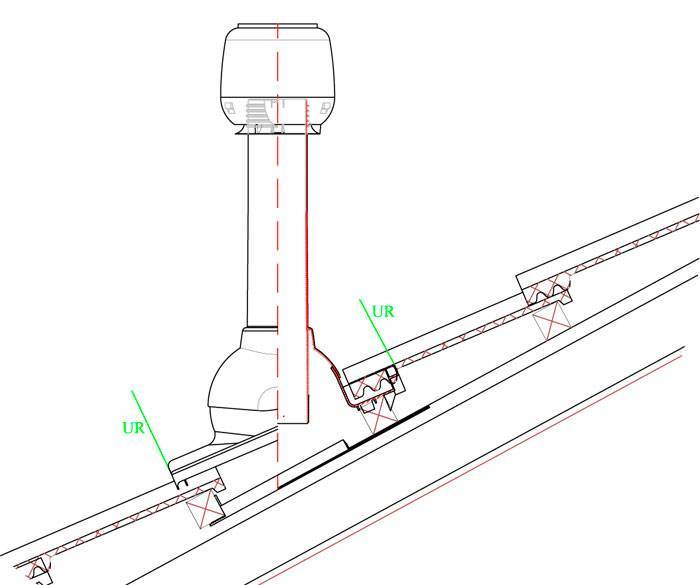

Смонтировать проход вентиляции через кровлю из металлочерепицы не представляет большого труда, все операции выполняются аккуратно и тщательно согласно инструкции. Готовый проход перед покупкой надо проверить на комплектность, наличие шаблона и исправную работу принудительной вентиляции, если таковая имеется.Вентиляционный выход для металлочерепицы устройство и монтаж

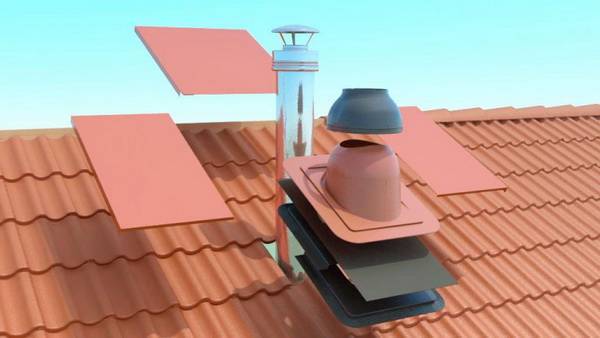

Порядок монтажных операций заключается в следующем:

  • определить место выхода вентиляционного канала в зависимости от конфигурации крыши и преобладающих ветров, но не ниже 60 см от конька;
  • приложить шаблон из комплекта на место будущего отверстия и очертить его маркером;
  • просверлить отверстия по размеченному контуру;
  • прорезать отверстие в черепице по просверленным отверстиям и подровнять элементы обрешётки для установки вытяжной трубы;
  • тщательно очистить и обезжирить место монтажа прохода;
  • убедиться в плотном прилегании к металлочерепице фартука прохода;
  • в кожухе прохода вырезается отверстие, которое должно быть на 25% меньше диаметра трубы, для обеспечения надёжного примыкания;
  • труба вставляется в кожух прохода и конструкция собирается;
  • промазать герметиком и закрепить на кровле саморезами узел прохода;
  • убедиться в отсутствии щелей между кровельным листом и фартуком, а в случае необходимости вторично прогерметизировать стыки;
  • выровнять по уровню трубу и закрепить её;
  • снизу из чердачного помещения проверить правильность крепления и устранить недостатки.
Популярные статьи  Копаем фундамент своими руками

Нельзя проводить монтаж в зимнее время и в дождливую погоду, обязательно соблюдать технику безопасности и работать в спецодежде.

Выбирать проход следует в наилучшей комплектации, чтобы в дальнейшем не встать перед необходимостью отдельно докупать дополнительные элементы. Цвет вентиляционных каналов должен соответствовать цвету металлочерепицы.

Вентиляционный выход для металлочерепицы устройство и монтаж

Высота трубы с дефлектором не должна быть ниже 50 см от поверхности кровли, а в случае повышенного снегообразования в вашей местности, не ниже 65 см. По нормам, одного вентиляционного прохода достаточно на 60 м2 площади кровли, однако для каждого ската нужен отдельный вентиляционный канал.

В случае сложной многоскатной крыши, место прохода выбирается индивидуально с учётом конкретных условий, и будет нелишним совет специалиста. Очень сложно избежать ошибок, не обладая соответствующими знаниями. Но самостоятельно сделанная работа принесёт не только моральное удовлетворение, но и позволит существенно сэкономить.

Существуют конструкции проходов, выполненных из металла, но всё большее количество людей делает выбор в пользу пластиковых изделий. Они не теряют свойств с перепадом температур, не подвержены коррозии и деформации и имеют довольно широкую цветовую гамму.

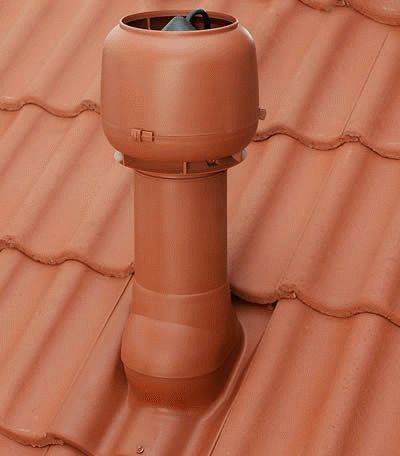

Выход вытяжки

Вентиляционный выход для металлочерепицы устройство и монтаж

Выход вытяжки помогает удалять испарения и сторонние запахи из жилого помещения.

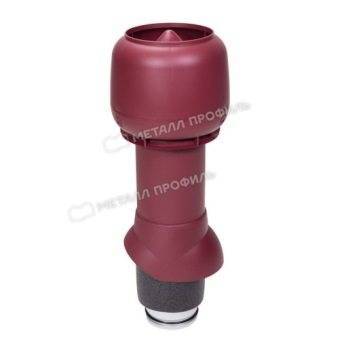

Изготовлен из ударопрочного полипропилена, не подвержен механическим воздействиям.

Укомплектован колпаком и изолированной трубой. Проходной элемент надо покупать отдельно.

Представлен в 11 стандартных цветах, выбирайте любой в цвет вашей кровли.

Высота ― 500 или 700 мм. Внешний диаметр ― 160 мм, внутренний ― 125 мм.

Производитель ― компания Vilpe.

Для каких профилей подходит: это зависит от вида проходного элемента. В ассортименте есть варианты для металлочерепицы Ламонтерра, ЛамонтерраХ, для гибкой и фальцевой кровли. Также есть универсальный проходной элемент Pelti, он подходит для любых профилей металлочерепицы и профлиста высотой не более 38 мм.

Как монтировать:

  1. Обозначьте место установки выхода вытяжки ― просверлите отверстие в кровельном материале и гидроизоляции.
  2. Обведите бумажный шаблон, который прилагается к проходному элементу, и вырежьте отверстие в металлочерепице или профлисте.
  3. Снимите лист кровельного материала.
  4. Вырежьте отверстие в гидроизоляции по шаблону уплотнителя.
  5. Нанесите герметик на уплотнитель.
  6. Приложите уплотнитель к гидроизоляционному материалу. Плотно прижмите.
  7. Зафиксируйте уплотнитель на обрешётке с помощью саморезов.
  8. Уложите обратно снятый лист кровельного материала.
  9. Нанесите герметик на основание проходного элемента.
  10. Зафиксируйте проходной элемент на кровельном материале. Используйте саморезы.
  11. Вставьте основание выхода вытяжки в проходной элемент.
  12. Соедините изолированную трубу с воздуховодом. Для этого можете использовать гофрированную трубу.

Для чего нужна вентиляция?

При любых погодных условиях металлическая крыша подвержена перепадам температур, что приводит к отрицательным последствиям. Это либо перегрев, который становится причиной деформации листа, либо охлаждение — предпосылка к скоплению конденсата.

Вентиляционный выход для металлочерепицы устройство и монтаж

Нейтрализовать эти воздействия и призвана вентиляция кровли из металлочерепицы. Её отсутствие или небрежное исполнение, приводят к нежелательным процессам, существенно понижающим срок службы крыши и кровельного материала.

Последствия отсутствия вентиляционных каналов могут быть следующими:

  1. Потеря утеплителем теплоизолирующих свойств в результате намокания, и повышение расходов на обогрев здания.
  2. Деформация и гниение деревянных частей конструкции крыши при проникновении в них влаги.
  3. Коррозия металлических листов черепицы в результате постоянного доступа влаги.
  4. Образование наледи в зимнее время и, как следствие, дополнительная нагрузка на крышу.
  5. Перегрев в летнее время, ведущий к деформации листов и ослаблению прочности в местах крепления и стыках.

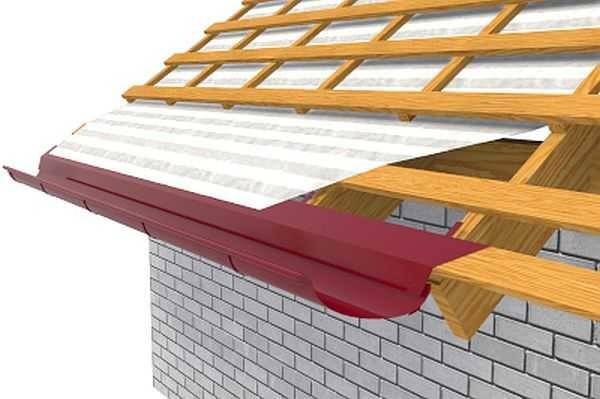

Металлочерепица настилается на гидроизолирующее покрытие, по которому избыточная влага стекает в жёлоб стока. В случае нарушения целостности плёнки остановить процесс гниения обрешётки сможет только вентиляция подкровельного пространства.

Вентиляционный выход для металлочерепицы устройство и монтаж

Трубы общедомовой вентиляции, без которой в жилом доме не обойтись, также проходят через перекрытия и крышу. В месте прохождения канала вентиляции через кровлю также нужна дополнительная герметизация и уплотнение. При этом можно использовать штатные элементы, поставляемые производителями кровельных материалов и комплектующих.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Вентиляционный выход для металлочерепицы устройство и монтаж
Какой бывает греющий кабель для труб
