Проблемы дымоотводов и назначение дефлектора типа ЦАГИ

Грамотно обустроенный дымоход с естественной тягой, как правило, достаточно успешно справляется со своим двойственным назначением:

  • удалять побочные газообразные продукты, выделяющиеся при сгорании топлива в отопительном устройстве;
  • обеспечивать необходимый приток атмосферного воздуха для лучшей тяги.

Подобные сбои могут вызываться:

  • ошибками в проектировании, когда чрезмерно зауженным дымовым проходом не может обеспечиваться нужный уровень естественной тяги;
  • ошибками при установке, когда дымовую трубу не подняли на высоту, достаточную для образования в ней необходимого давления и самотяги;
  • сильными порывами ветра, при которых проникающий в трубу воздух препятствует естественной тяге, что может привести к задымлению помещения и даже прекращению работы отопительного устройства.

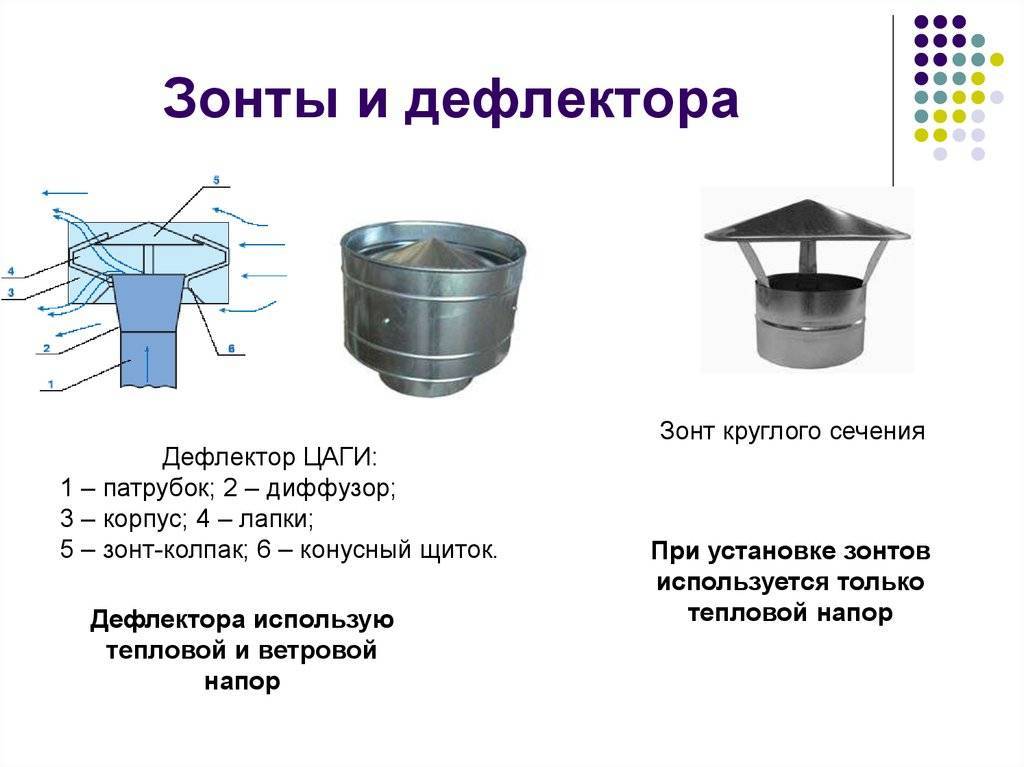

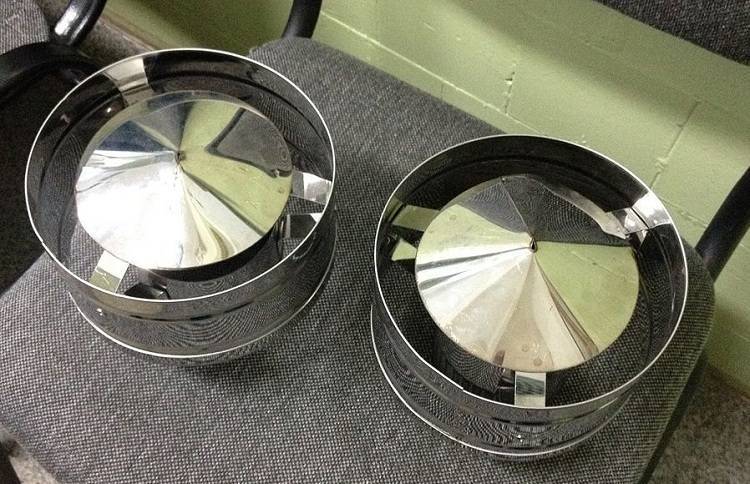

Дефлектор, разработанный специалистами центрального аэрогидродинамического института, эффективно решает важнейшую задачу в работе дымоходов и вентиляционных систем естественного побуждения. Он становится препятствием на пути ветрового потока, не пропуская его и создавая область пониженного давления. В область с разреженным воздухом устремляется масса, образующаяся в вентиляционном или дымоходном канале, где повышается таким образом уровень естественной тяги.

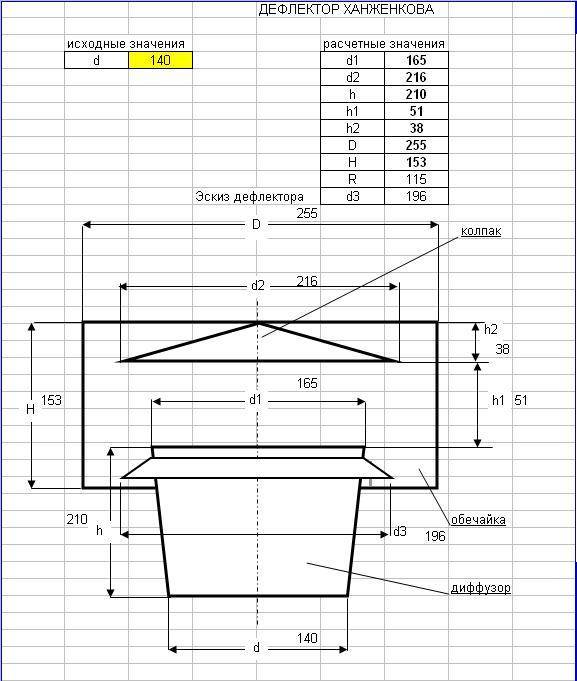

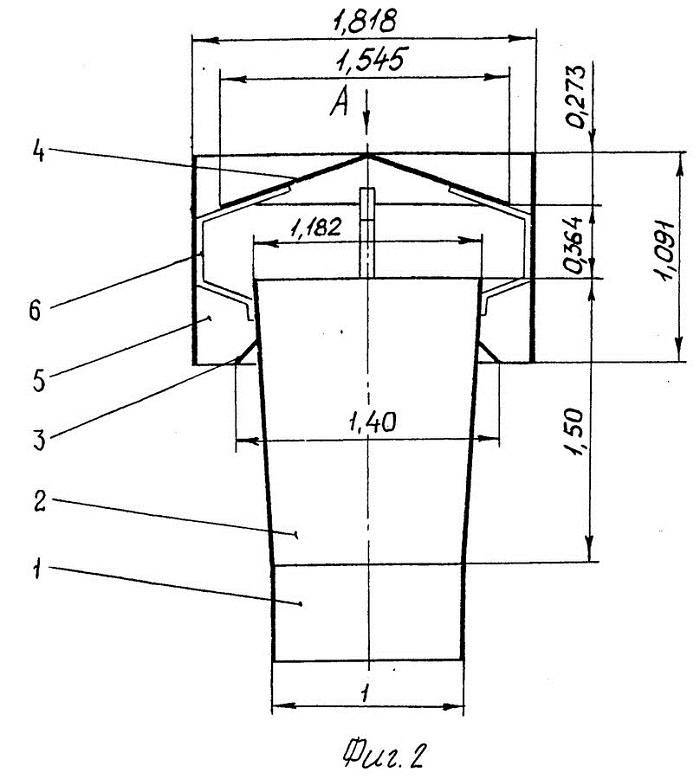

Расчет площади дефлектора

При помощи дефлектора можно увеличить тягу в дымоходе, если по каким-либо причинам она недостаточна

Установив дефлектор ЦАГИ, удается избавиться от проблем в работе естественной вентиляционной системы или дымоотвода, попутно решая некоторых другие задачи:

  • поднять уровень естественной тяги в дымоходе или вентиляционной системе, работающих по принципу естественного побуждения;
  • не позволить возникнуть обратной тяге даже при большом диаметре воздушного отвода;
  • воспрепятствовать попаданию в систему атмосферных осадков;
  • выступить в качестве искрогасителя, повышая уровень пожарной безопасности;
  • защитить дымоотвод или вентиляцию от возможности проникновения грызунов и насекомых, мелких птиц, попадания пыли, листьев и прочего мусора;
  • замедлить процесс разрушения оголовка дымовой трубы.

Расчет дефлектора

Особенности вентиляции зданий различного назначения: Вентиляция жилых зданий, 4

Аэродинамический расчет естественной вентиляции заключается в определении размеров поперечного сечения каналов и их сопротивления движению воздуха.

Задаваясь скоростью движения воздуха и, м/с, вычисляют предварительное сечение каналов f, м 2 , по формуле:

f = V / (3600*v), (III.52)

где V — заданный объем вытяжного воздуха на расчетном участке, м 3 /ч.

Рис. III.38 Номограмма для подбора дефлекторов типа ЦАГИ Рис. III .37 Дефлектор ЦАГИ

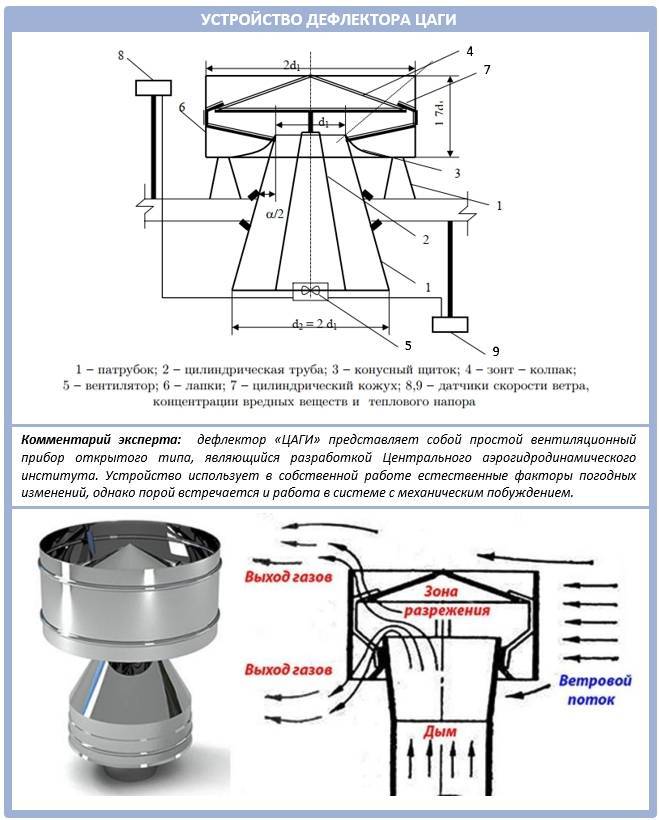

1 — зонт-колпак, 2 — лапки, 3 — конусный щиток, 4 —диффузор, 5 — патрубок, 6 — корпус

Для предварительного расчета рекомендуются следующие скорости движения воздуха: в вертикальных каналах верхнего этажа — 0,5&pide,0,6, из каждого нижерасположенного этажа — на 0,1 больше, чем из предыдущего, но не выше 1, в сборных коллекторах— не менее 1, в вытяжной шахте — 1 — 1,5 м/с.

Если величина потерь окажется выше располагаемого давления, определяемого по формуле (III.50), то необходимо выполнить одно из следующих мероприятий: увеличить сечения каналов, устраивать два канала вместо одного, устанавливать осевой вентилятор для увеличения тяги или дефлектор.

Популярные статьи  Калькулятор расчета общего объёма системы отопления

Дефлектор (рис. III.37) представляет собой насадок, который ставится в устье труб или шахт, а также непосредственно над вытяжными отверстиями в крышах зданий. Принцип действия дефлектора основан на использовании энергии потока воздуха — ветра. При обтекании воздухом в лобовой части дефлектора создается зона положительного давления, а в остальной части (примерно 5/7 периметра) — зона разряжения, что способствует усилению вытяжки воздуха из помещения. Наибольшее распространение нашли дефлекторы типа ЦАГИ круглой (показанной на рис. III.37) и квадратной формы.

Подбор дефлекторов удобно производить с помощью номограмм. На рис. III.38 приведена номограмма для подбора диаметра патрубка дефлектора производительностью L, м 3 /ч, по скорости ветра без учета гравитационного давления.

В современных зданиях гостиниц, как указывалось, проектируется механическая вентиляция, которая при этом может оборудоваться системой кондиционирования воздуха. Приточная установка и центральный кондиционер могут размещаться в техническом подполье, на 1-м этаже или последнем техническом этаже, а вытяжная установка — на техническом этаже. Раздача воздуха по этажам и комнатам, а также вытяжка его осуществляются по воздуховодам, объединенным в вертикальный или горизонтальный коллекторы (рис. III .39, а и б).

Рис. III .39 Схемы воздуховодов механической приточно-вытяжной вентиляции многоэтажных жилых и общественных зданий

а – система с вертикальными коллекторами, б – система с горизонтальными коллекторами, 1 – вытяжные отверстия, 2 – вертикальный коллектор, 3 – ответвление воздуховода, 4 – самозакрывающиеся обратные клапаны, 5 – клапан, автоматически открывающийся при постановке вентилятора и подъеме температуры в точке К до 50 градусов, 6 – вентилятор, 7 – клапан, 8 – приточные отверстия, 9 – приточная установка или кондиционер

В зданиях высотой десять этажей и более на вытяжных воздуховодах двух верхних этажей необходимо предусмотреть установку самозакрывающихся обратных клапанов 4, а на приточных и вытяжных шахтах, расположенных на техническом этаже, — клапан 5, автоматически открывающийся при остановке вентилятора и подъеме температуры выше 50 градусов по Цельсию. Эти мероприятия необходимы для перекрытия воздуховодов двух верхних этажей и удаления воздуха из системы в случае возникновения пожара в здании.

Большая Энциклопедия Нефти и Газа

Производительность — дефлектор

Производительность дефлекторов зависит от теплового напора, силы ветра, высоты установки, а также от их размеров, конструктивных особенностей и длины вытяжных каналов. С увеличением скорости ветра производительность дефлектора увеличивается.

Производительность дефлекторов принимают не меньше трехкратного воздухообмена.

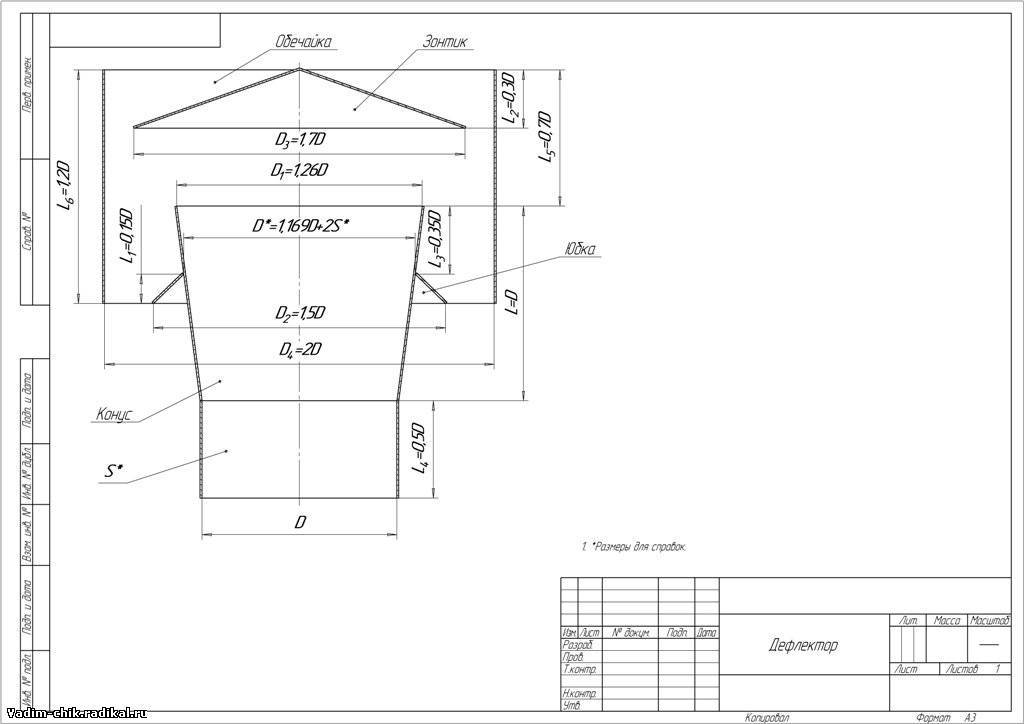

Производительность дефлектора , естественно, зависит от его размеров. Для обеспечения постоянства всех качественных показателей дефлектора соотношение размеров его отдельных элементов ( для каждого типа) должно во всех случаях оставаться постоянным и кратным, например, диаметру патрубка ( dflej), который обычно и является единственной величиной, определяющей размер дефлектора.

Для точного подбора дефлектора необходимо предварительно рассчитать аэрацию цеха, учтя и производительность дефлектора и найти истинное значение Р ПОЫ.

По скорости ветра VB м / с, которая принимается по СНиП для данной местности, разности плотностей воздуха и диаметру дефлектора D определяют производительность дефлектора .

По аналогии для других исходных температур получаем значения, вписанные в бланк. Производительность дефлекторов принимаем равной трехкратному воздухообмену. Дополнительные вытяжные отверстия, как видно т записей в бланке, требуются лишь в переходное и летнее время года.

Общая площадь приточных отверстий, расположенных в нижней части здания, должна быть не менее общей площади отверстий входных патрубков дефлекторов. Производительность дефлектора обычно мало отличается от производительности любого вентиляционного отверстия в аналогично расположенном световом фонаре. Однако простой формулы для вычисления производительности дефлектора дать нельзя, так как эта производительность впределяется сложным взаимодействием четырех перечисленных выше факторов.

Производительность дефлекторов зависит от теплового напора, силы ветра, высоты установки, а также от их размеров, конструктивных особенностей и длины вытяжных каналов. С увеличением скорости ветра производительность дефлектора увеличивается.

При подборе дефлекторов надлежит руководствоваться данными технических характеристик заводов-изготовителей. Надежность этих данных для определения производительности дефлекторов требует каждый раз особой проверки.

В некоторых случаях для увеличения эффективности работы целесообразно придавать дефлектору несимметричную в плане форму. Чтобы, однако, это не влияло при изменении направления ветра на производительность дефлектора , его необходимо делать вращающимся вокруг своей вертикальной оси, причем дефлектор должен автоматически становиться всегда в одно и то же положение по отношению к направлению ветра. Такого рода вращающиеся дефлекторы называют флюгарками.

Дефлектор работает наиболее эффективно при расположении его в таком месте кровли, где кинетическая энергия ветра максимально используется на создание разряжения в вентиляционной системе. Если дефлекторы размещены в зоне разрежения, возникающего при обтекании здания ветром, в замкнутом пространстве или на кровле низкого здания, расположенного между двумя высокими зданиями, производительность дефлекторов значительно снижается или совсем сводится на нет.

Дефлекторы обеспечивают удаление отработанного воздуха наружу, не допуская проникновения в помещение атмосферных осадков. Их работа основана на использовании ветрового и теплового давлений. Производительность дефлектора зависит от четырех факторов: 1) расположения его на кровле, 2) сопротивления движению воздуха в самом дефлекторе и в вытяжном воздуховоде, 3) высоты столба воздуха, создающего тепловое давление, 4) коэффициента полезного действия установки, использующей кинетическую энергию ветра.

Общая площадь приточных отверстий, расположенных в нижней части здания, должна быть не менее общей площади отверстий входных патрубков дефлекторов. Производительность дефлектора обычно мало отличается от производительности любого вентиляционного отверстия в аналогично расположенном световом фонаре. Однако простой формулы для вычисления производительности дефлектора дать нельзя, так как эта производительность впределяется сложным взаимодействием четырех перечисленных выше факторов.

Когда необходимо подобное соединение

Вентиляция собирается из металлических труб прямоугольной или круглой формы. Может так случится, что при проектировании воздуховода создать единую конструкцию всей системы не получится. Для таких случаев предусмотрены специальные переходы с прямоугольного сечения на круглое.

Материалом изготовления воздухопровода является оцинкованная или нержавеющая сталь с толщиной металла 0,5-2 мм. Изделие имеет конусообразную форму с кожухом прямоугольной формы. С другого конца осуществляется суживание до меньшего диаметра с оформлением в виде круга.

Популярные статьи  Выбираем мойку для кухни за 5 простых шагов

Ввиду необходимости расположения труб с меньшим диаметром в разных плоскостях системы, круглый выход может располагаться относительно стенок кожуха по центру, по углам, возле стенок, посередине или с небольшим отклонением относительно центральной точки.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел Расчет сопротивления сети).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчет площади дефлектора

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

  1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
  2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
  3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
  4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки  необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой.  Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

  • Записываем длину каждого участка.
  • Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.V1=L/3600F =100/(3600*0,023)=1,23 м/с.

    V11= 3400/3600*0,2= 4,72 м/с

    Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.

  • Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150.  Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210.  λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.
  • Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
  • Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м  и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
  • Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
  • Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
  • Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид
Популярные статьи  Манометр для измерения низкого давления газовой среды

Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

Пример расчета и обустройства вентиляции

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

  1. Объем удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
  2. В детской комнате: 21 х 3 х 1 = 63 м³/ч.
  3. Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
  4. Санузел – 25 м³/ч.
  5. Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.

Наружная схема подачи воздуха и выброса вредных газов из комнат загородного дома Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами

Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

Пример организация воздухообмена в одноэтажном дачном доме

Как правильно организовать естественное движение потоков:

  1. Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
  2. В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
  3. Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
  4. Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
  5. Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
  6. За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Подробнее об организации природной вентиляции смотрите на видео:

Типы и виды воздуховодов

Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.

Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.

  • Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
  • В круглых системах меньше материала,
  • Овальные совмещают плюсы и минусы других видов.

Для примера расчета выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.

Расчет вытесняющей вентиляции

При вытесняющей вентиляции в помещении оборудуются рассчитанные восходящие потоки воздуха в местах повышенного выделения тепла. Снизу подается прохладный чистый воздух, который постепенно поднимается и в верхней части помещения удаляется наружу вместе с избытком тепла или влаги.

При грамотном расчете вытесняющая вентиляция намного эффективнее перемешивающей в помещениях следующих типов:

  • залы для посетителей в заведениях общепита;
  • конференц-залы;
  • любые залы с высокими потолками;
  • ученические аудитории.

Рассчитанная вентиляция вытесняет менее эффективно если:

  • потолки ниже 2м 30 см;
  • главная проблема помещения – повышенное выделение тепла;
  • необходимо понизить температуру в помещениях с низкими потолками;
  • в зале мощные завихрения воздуха;
  • температура вредностей ниже, температуры воздуха в помещении.
  • https://torvent.ru/raschyot_ventilyacii/
  • https://otivent.com/raschet-ventiljacii-pomeshhenija
  • http://vent.vn.ua/propusknaya-sposobnost-ventilyatsionnykh-kanalov.html
  • https://plast-product.ru/vyibor-i-raschet-diametra-vozduhovoda/
  • https://strojdvor.ru/ventilyaciya/raschet-sistemy-ventilyacii-i-ee-otdelnyx-elementov-ploshhadi-diametrov-trub-parametrov-nagrevatelej-i-diffuzorov/

Основные характеристики вентиляционных дефлекторов

Устройство сделано так, что при обдувании ветром размер сечения вытяжного участка намного больше, приточного участка. Из-за этого на концах вытяжной шахты увеличивается разность давлений. Соответственно, увеличивается воздухообмен.

Основные характеристики дефлектора для вентиляции:

  • Агрегат монтируется вверху вентиляционной шахты, где возможно естественное и механическое побуждение. Установка осуществляется в стояках и вертикальных трубах.
  • Дефлектор предназначен для усиления тяги естественной вытяжки, для защиты системы вентиляции и вентиляционного оборудования от воздействия атмосферных осадков.
  • Приспособление выбирают, ориентируясь на размеры горловины шахты. Согласно ТУ 36233780 выполняется фланцевое соединение. Допускается применение на круглой шахте бандажного соединения, на прямоугольной – реечного.

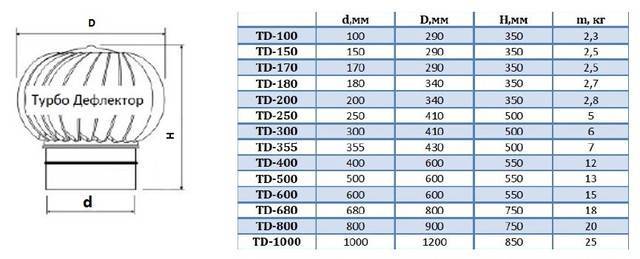

Существует множество моделей этих аэродинамических устройств. Рассмотрим популярные.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Расчет площади дефлектора
Как очистить раковину из искусственного камня
