Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

  • Факторы, влияющие на работу радиатора, различны:
  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

  1. Есть два пути регулировки выделяемой радиатором энергии:
  2. Качественное изменение свойств радиатора.
  3. Количественное регулирование выделяемого тепла.
  4. В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

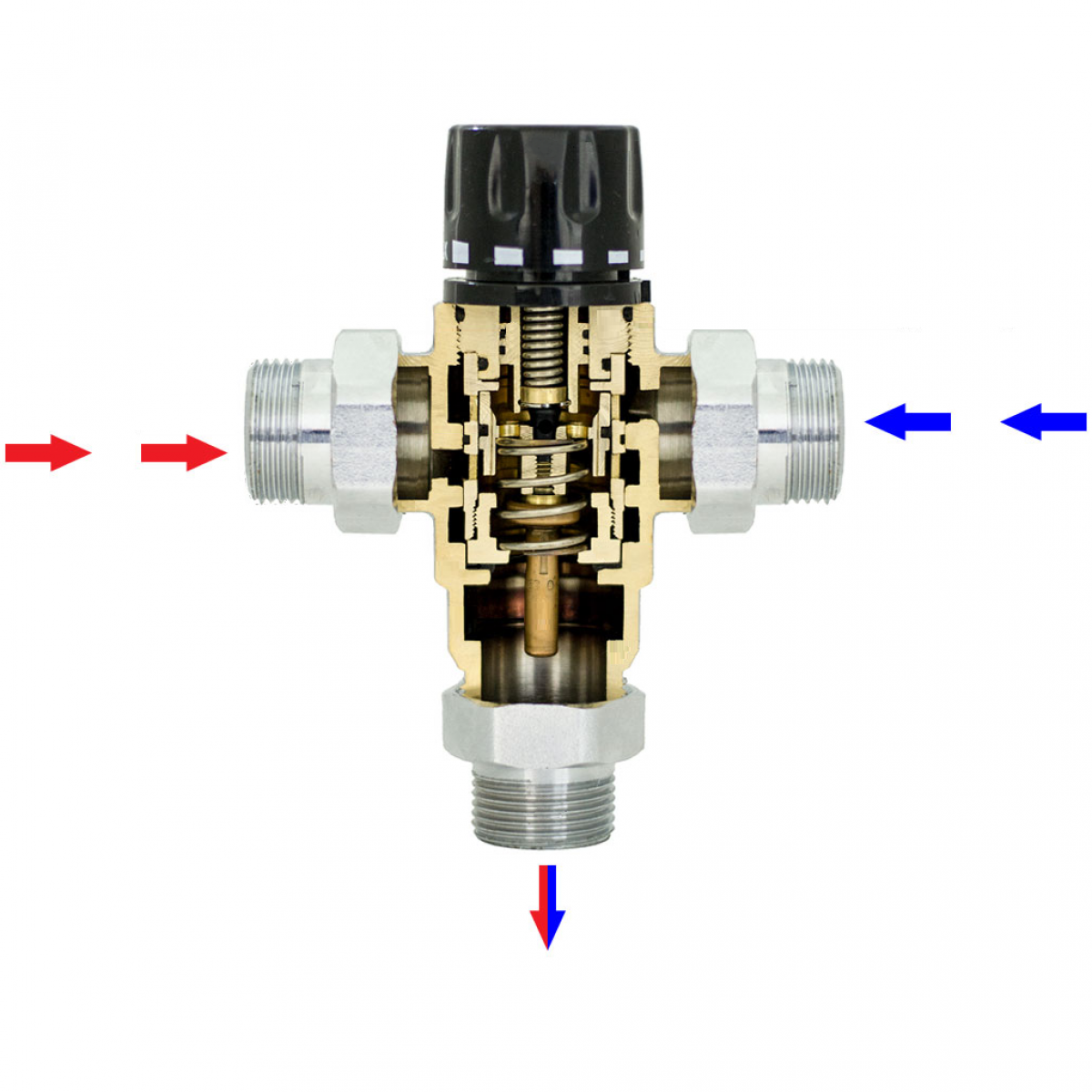

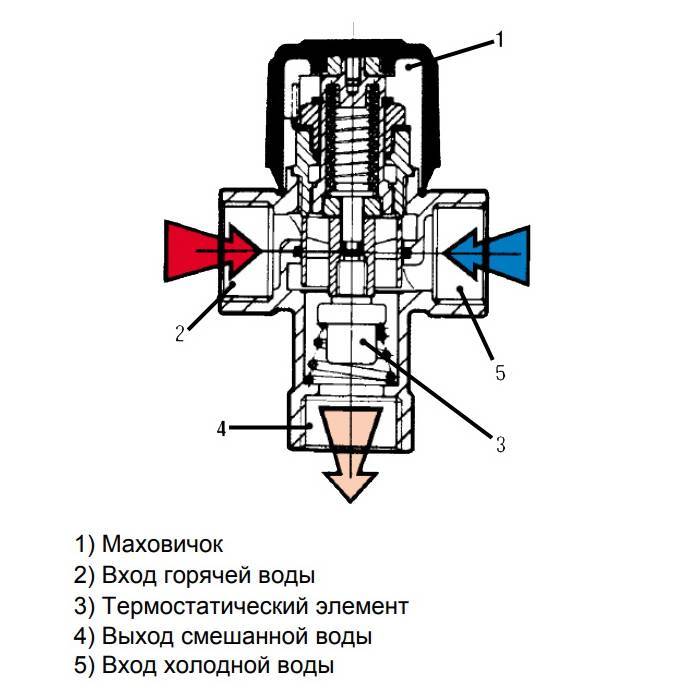

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора

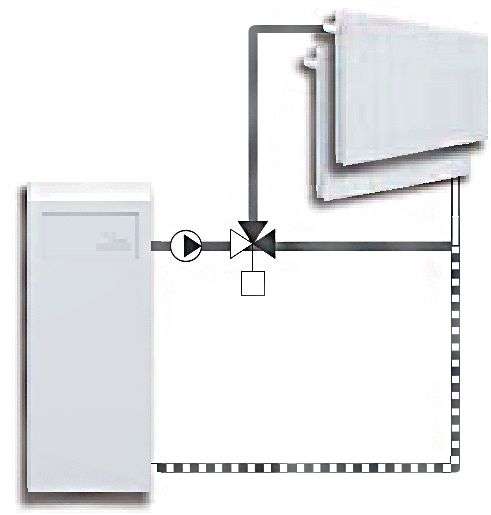

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

  • В первую очередь:
  • количество контуров в отопительной системе;
  • конструктивная особенность управления клапаном;
  • диаметр входного патрубка;
  • пропускная способность трубопроводов системы отопления;
  • материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

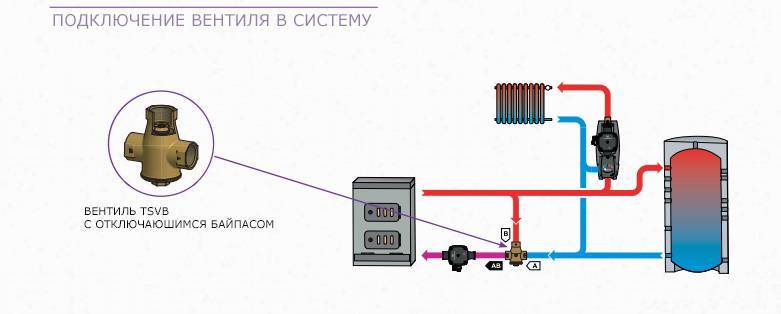

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

  • Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.

Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

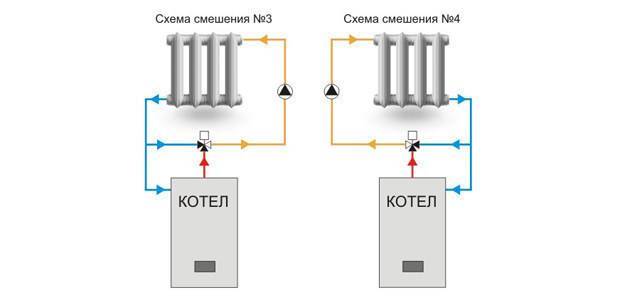

Схема подключения

Вернемся теперь к общей схеме клапана. Мы проанализировали смешение двух потоков теплоносителей, которые имеют разную температуру. Здесь на поверхность выходит главный недостаток «трехходового», который не может дозировать количество теплоносителя. Поток холодный перемешивается с горячим потоком, на выходе получается достаточно непредсказуемая температура.

Термоблок старается выдерживать заданный уровень, но сделать это архисложно. Постоянно присутствует в этом случае неустойчивое равновесие. Подобная схема напоминает явление, как если бы открыть два крана с холодной и горячей водой, определить точную температуру воды будет практически невозможно. Таким образом, если нет возможности, используя клапана, влиять на подмес, надо значит поставить дополнительный блок, который сможет влиять на остывший теплоноситель.

Популярные статьи  Как клеить виниловые обои на флизелиновой и бумажной основе на потолок

Чаще всего монтируют:

  1. Балансировочный вентиль.
  2. Настроенный радиаторный клапан

Эти два элемента монтируются на байпас таким образом мы будем получать нужную температуру. Если отсутствует согласование между насосом котла и теплого пола, то в этом случае передавливание теплоносителя (котловой мощнее) сразу в обратку котлового контура. Таким образом до теплого пола доходить ничего не будет. Избежать этого явления можно с помощью монтажа обратного клапана, его также поставить можно на выходе. Таким образом проблема будет решена. Стоимость в среднем:

  1. Клапан трехходовой 3300 руб.
  2. Термоголовка 2700 руб.
  3. Обратный клапан на дюйм 500 руб
  4. Вентиль, радиаторный клапан до 700 руб
  5. Общая сумма составляет порядка 7200 руб.

При этом не учитываются трубы, фиксирующие материалы.

Стоит рассчитывать диапазон температур. Для теплых полов температура не превышает 40°C. Также существуют допуски по давлению: дорогие конструкции «держат» давление до 16 бар,  для бытовых устройств вполне хватает в 2,5 раза меньше (5-5 бар). Регулируются данные показатели ГОСТ 26349-84.

Трехходовые клапана имеют разные диаметры патрубков. Самые популярные из них: это 1 и ¾ дюйма, резьба при этом бывает как внутренняя, так и — внешняя.

Трехходовые клапаны в отоплении теплого пола кажутся невзрачными, но они необходимы в работе и применяются в различных сферах, выполняя важные функции. Использовать клапана рекомендуется использовать изделия от известных производителей, тогда это компактное устройство будет работать без сбоев долгие годы. При покупке следует познакомиться, чтобы на корпусе не был повреждений или трещин. Регулятор должен без затруднений поворачиваться в любую сторону. Термоголовка проверяется с помощью небольшого нагрева. Это можно сделать, используя о

Читайте так же:

Достоинства и недостатки

Главным достоинством трехходовых клапанов является возможность автоматического регулирования параметров теплоносителя.

До появления трехходовых приборов, для регулирования температуры теплоносителя в системе отопления здания применялись элеваторные узлы. Точность их настройки была очень грубой. Для каждого здания необходимо было рассчитывать сечение отверстия сопла элеватора. Со временем оно изменялось.

С появлением трехходовых клапанов эти узлы ушли в прошлое, и альтернативы им на сегодня просто нет. Можно вместо одного 3-х ходового прибора поставить на подачу и подпитку из обратки два простых регулируемых клапана. Что делали в переходный период после элеваторных узлов. Но такие схемы намного дороже и сложнее в управлении. Потому от них быстро отказались.

В случае регулирования потока теплоносителя через радиатор отопления, наоборот, простые регулировочные клапаны имеют преимущество перед 3-х ходовыми. Ведь сечение байпаса перед батареей перекрывать не нужно и даже вредно. А потому простой регулирующий прибор или еще называемый – термостатический вентиль, ставят за байпасом перед радиатором и это дешевле и надежнее. Тем не менее можно встретить в отдельных зданиях перед батареями трехходовые клапаны.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

  • Как видно, внутри сервопривода расположены следующие составные части:
  • Электрический мотор.
  • Редуктор, состоящий из нескольких шестеренок.
  • Выходной вал, которым привод вращает клапан или другое устройство.
  • Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
  • Управляющая электроника, которая расположена на печатной плате.
  • Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

  1. Существует две разновидности:
  2. трехходовые краны для отопления с электроприводом в виде электрического магнита;
  3. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Популярные статьи  Пенополистиролбетонные блоки плюсы и минусы

Выбираем трехходовой клапан: особенности моделей разных фирм

Чтобы выбрать подходящий клапан, необходимо сравнить все характеристики разных моделей, а именно тип исполнительного механизма, тип привода, наличие и вид терморегулятора, а также производителя и цену трехходового крана для отопления

Стоит обратить внимание на модели от ведущих производителей

Трехходовые клапаны Esbe: инструкции по установке и особенности

Среди основных преимуществ моделей фирмы Esbe – простота и доступная стоимость.

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

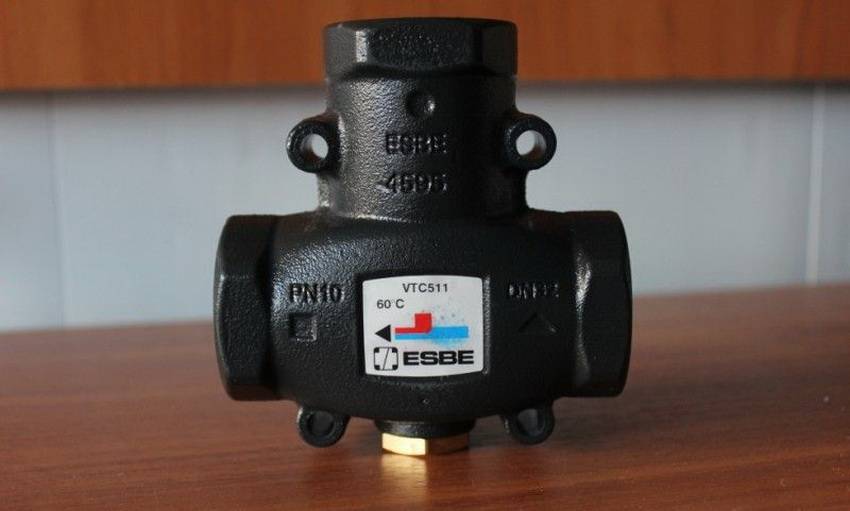

Трехходовой клапан для отопления производства фирмы Esbe

При монтаже клапана следует учесть ряд особенностей:

Смесительный узел позволяет создать дополнительный контур в системе, соединенный с распределительным коллектором двумя точками, что гарантирует беспрерывную циркуляцию воды на выходе.
На входе поток обеспечивается в случае потребности в дополнительном тепле.
Клапан с термостатом присоединяют к смесительному узлу.
Для увеличения расхода насосного оборудования, которое часто недостаточно из-за узкости клапанов, сходящихся в одной точке, требуется создание дополнительной линии, снижающей электропотребление насосом. Однако, такие меры актуальны не для всех моделей Esbee.
В случае потребности во второй линии предполагается установка балансировочного крана или же подключение насоса к этой дополнительной линии, что приводит к уравниванию температур входного и выходного потоков.

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

Клапан фирмы Esbe интегрированный в систему отопления

Трехходовые клапаны Навьен: особенности и преимущества

Фирма Navien специализируется на производстве отопительных котлов. Трехходовые клапаны данного оборудования предназначены для смены приоритетов между нагревом воды для водоснабжения и отопительной системой. Данные клапаны стоит покупать при наличии оборудования Navien, ведь комплектующие и техника одного производителя – залог долгой и эффективной работы системы.

Трехходовые клапаны Danfoss: особенности и преимущества

Клапаны производства фирмы Danfoss применяются в системах отопления и водоснабжения. Среди преимуществ данного типа оборудования:

  • устойчивость и точность регулировки;
  • идеальная сочетаемость с другими термостатическими элементами фирмы Danfoss;
  • надежность и долгий срок службы без потери эксплуатационных характеристик;
  • простота в монтаже, обслуживании и эксплуатации;
  • целиком автоматическая работа;
  • возможность установки на трубопроводе в любом положении, кроме как клапаном вниз.

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

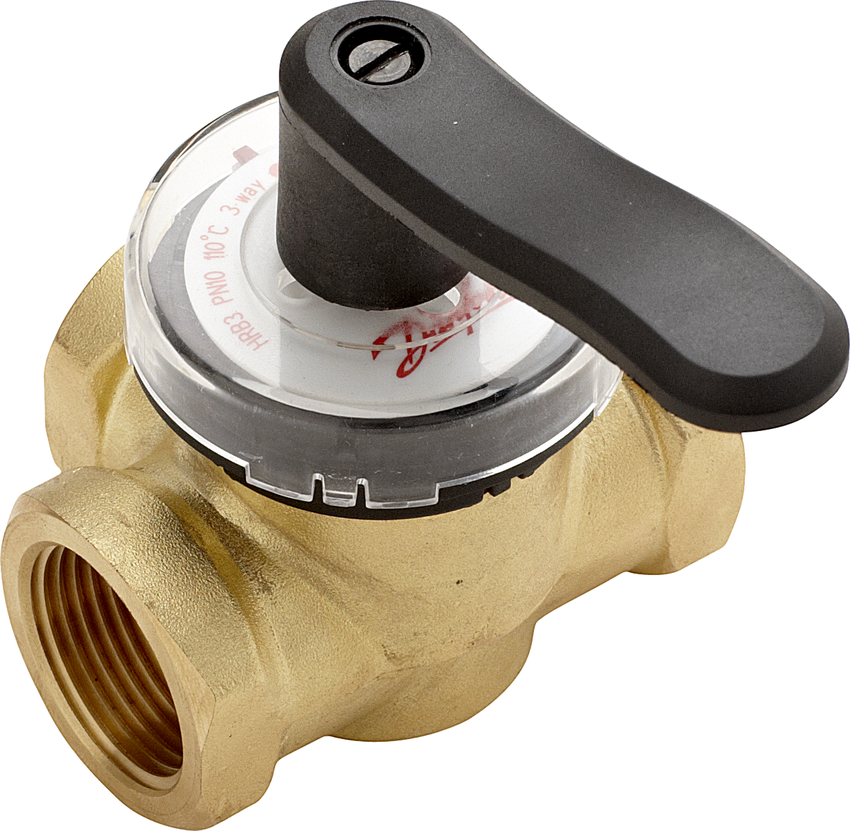

Трехходовой клапан фирмы Danfoss

Внимательно изучив технические характеристики и советы по выбору трехходового клапана для систем отопления, можно подобрать подходящее устройство под определенное помещение и условия эксплуатации.

Схемы установки Трёхходовых клапанов

Идеальная согласованность клапана с электроприводом ESBE.

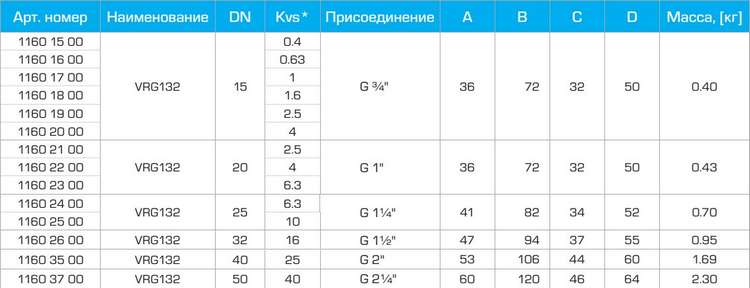

Технические данные и характеристики клапанов ESBE серии VRG130

Класс давления _____ PN10

ВНЕШНЯЯ РЕЗЬБА Серия VRG132

Температура теплоносителя max (постоянно)  ____ +110ºC………………………………….. max (переменно) ____ +130ºC………………………………….. min ____ -10ºC Крутящий момент (при номинальном давлении)  DN15-32 ____ ………………………………………………………….. DN40-50 ____  Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):……………………………………………….. смесительный ____ ……………………………………………….. отводной ____ Давление блокировки ____ 200 кПа (2 бар) Диапазон регулирования Kv/Kv min, A-AB: ____ 100 Подсоединения: ………. Внутренняя резьба, EN 10226-1 …………………………….. Наружная резьба, ISO 228/1

КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133

…………………………….. Компрессионный фитинг, EN 1254-2Материалы Корпус клапана и золотник ____ Латунь DZR, CW 602N Шток и втулка ____ PPS композит Уплотнительные прокладки ____ EPDM

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

НАКИДНАЯ ГАЙКА Серия VRG138

НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138

Смесительный клапан ESBE серии VRG130 используется в следующих областях:

  • Отопление
  • Комфортное охлаждение
  • Питьевое водопотребление
  • Отопление полов
  • Нагрев от солнечных панелей
  • Вентиляция
  • Зональные отопительные системы
  • Системы центрального горячего водоснабжения
  • Системы центрального отопления
  • Системы центрального охлаждения

ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

* Значение Kvs в м*3/ч при перепаде давления 1 бар

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

* Значение Kvs в м*3/ч при перепаде давления 1 бар

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

* Значение Kvs в м*3/ч при перепаде давления 1 бар CPF — компрессионный фитинг

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

* Значение Kvs в м*3/ч при перепаде давления 1 бар RN — Накидная гайка

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

* Значение Kvs в м*3/ч при перепаде давления 1 бар FN — фланец насоса

Использование трехходовых клапанов ESBE

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек. Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается  и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении. В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей. Трехходовые клапаны ESBE серии VRG130  производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

Монтаж и Обслуживание

Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.

Примеры установки

Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

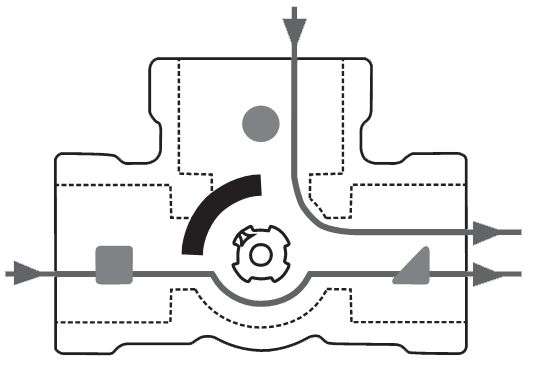

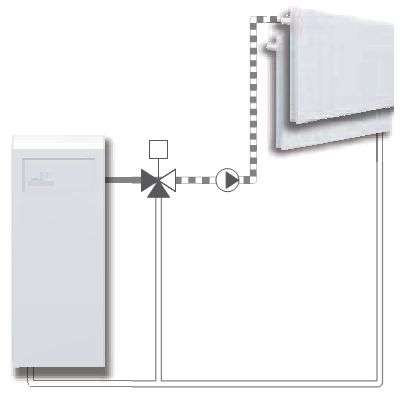

УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

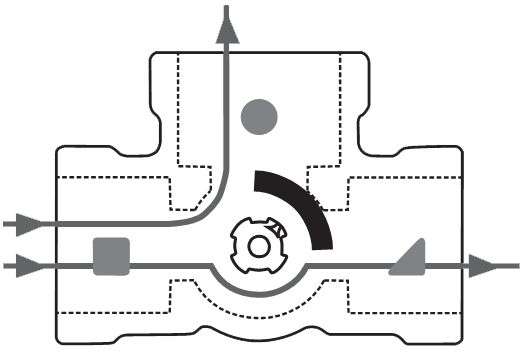

УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ

Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.

Подключение клапана

На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния

Популярные статьи  Классификация регуляторов давления газа

Таким образом, он более точно сможет определить температуру воздуха в помещении.
Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

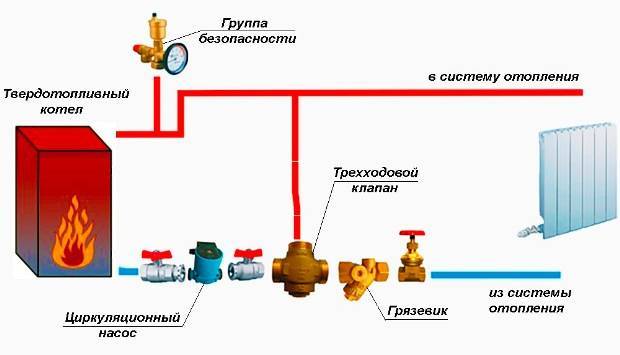

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Критерии выбора и принцип управления

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопленияТип трехходового клапана зависит от будущих условий эксплуатации:

  1. Небольшие помещения. Если планируется подключение теплого пола, например, в ванной, кухне, туалете, то целесообразно применение устройства с термоголовкой. Это простая и подходящая для небольших контуров конструкция.
  2. Отопление на несколько помещений или на этаж в доме. В таких системах предусмотрено несколько контуров: низкотемпературный для полов, высокотемпературный для радиаторов и малый контур котла. Для разделения ставят трехходовой кран с гидравлическим или пневмоприводом. Принцип работы крана предельно простой: не дать смешиваться потокам из разных контуров.
  3. Многоконтурная сложная система. Если в доме или жилом комплексе планируется монтаж большого количества контуров, разветвленное радиаторное отопления, то необходимо установить трехходовые краны с сервоприводами. Причем следует разбить отопительную сеть на несколько зон, на каждую из которых монтировать электрический кран либо устроить крупный смесительный узел.

Читать также: Плюсы и минусы системы отопления теплыми полами без радиаторов

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления
Сообщества Внутренняя Отделка и Дизайн жилых и не жилых помещений Блог Утеплитель пеноплекс или дом для муравьев
