Процесс спаивания ПП-труб

После включения паяльника, ему необходимо дать прогреться минут 10. Если на насадках имеются загрязнения — их удаляют на горячем паяльнике не синтечической тканью или
бумагой. Удалять грязь металлическими предметами не рекомендуется — испортится антипригарное покрытие.

Практически все руководства, в том числе от производителя, указывают на необходимость отмечать на трубе глубину захода в раструб фитинга. Не могу советовать подобного
исходя из собственного опыта: даже слегка перегретые детали не позволяют задвинуть трубу глубже положенного более чем на 1 миллиметр. Поэтому подобная разметка может
пригодиться только для точного отрезания трубы нужной длинны, но никак не для правильной ее ориентации в раструбе.

Размер захода трубы в раструб фитинга зависит от конкретного ассортимента и обычно составляет 15 мм. для трубы D20 и 20 мм. для следующих диаметров. Этот размер лучше
всего померить рулеткой на конкретной детали — раструб в фитинге имеет четко выраженные границы.

Непосредственно перед сваркой трубу и внутреннюю часть фитинга протирают чистой, сухой тканью — спаиваемые поверхности должны быть чистыми. Конечно не стоит гнаться
за стерильностью — нет необходимости протирать пластик спиртом, как некоторые советуют.

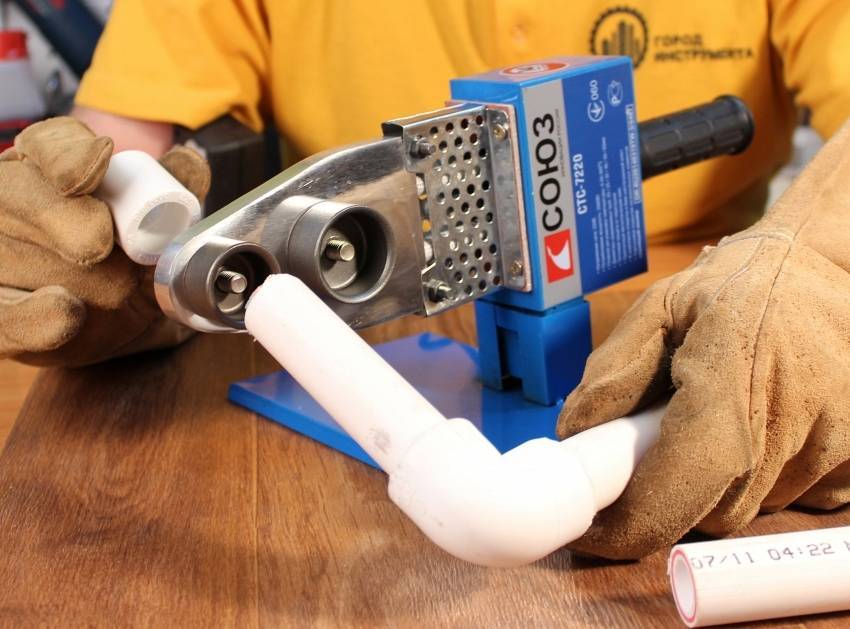

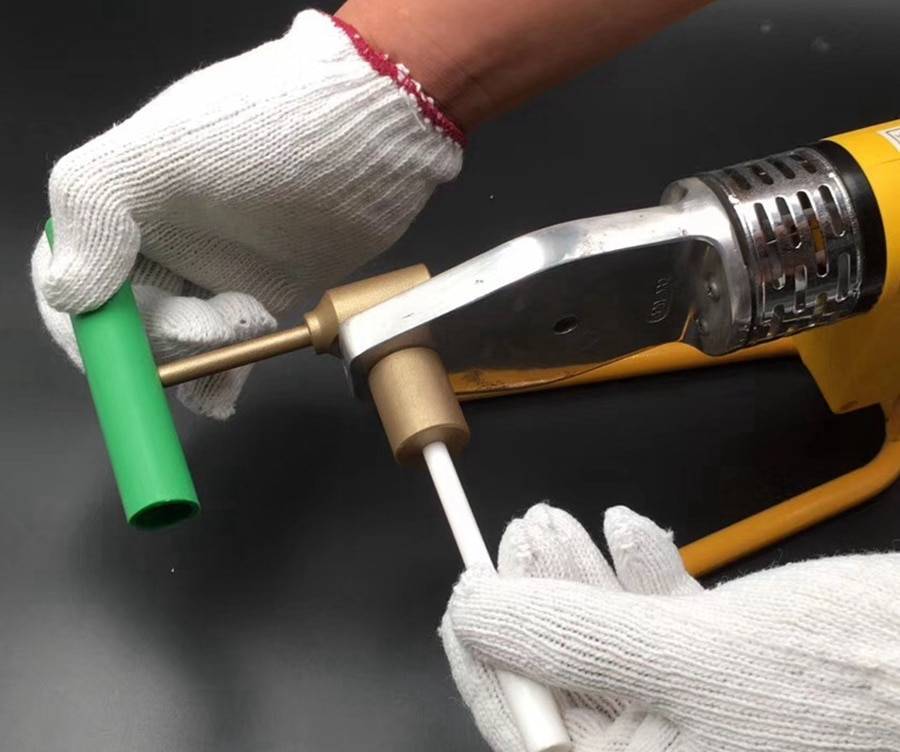

Труба и фитинг одновременно насаживаются на противоположные стороны разогретой насадки и выдерживается требуемое время нагрева. Во время прогрева полипропилена не нужно
вращать трубу и фитинг, для более быстрого одевания на насадку! Если фитинг тяжело налезает на насадку — напрягать грудные мышцы.

Некоторые насадки устроены так, что при пайке фитинг очень тяжело налезает и полностью надевается на насадку по прошествии 3-5 секунд. Когда отсчитывать нужное время нагрева? Первым делом следует обратиться к тому же документу ТР 125-02:

Для начального опыта такое руководство вполне подходит. Скажу лишь, что с опытом приходит понимание: с «тугими» насадками и стандартным временем прогревания происходит
излишнее оплавление.

Сняв трубу и фитинг с насадки, их как можно быстее соединяют и держат несколько секунд в неподвижном состоянии (время сварки в таблице). Объективно — после снятия с насадки
паяльника, есть 1-3 секунды на соединение. Даже после прошествии времени сварки нужно позаботиться о том, чтобы на соединяемые детали не действовали никакие посторонние силы
в течение нескольких минут. Даже вес самой напаянной трубы может деформировать место пайки.

Во время сварки нельзя вращать трубу в фитинге, нужно соединять их в заведомо правильном положении. Для собственного ориентирования, спаиваемые трубу и фитинг можно
пометить чёрточкой — тогда во время пайки больше вероятности соединить детали ровно. Тем не менее не стоит безоговорочно ориентироваться на чёрточки, нужно видеть
картину в целом. Безусловно, в процессе соединения есть время на корректировку — не более секунды, когда можно выровнять небольшие огрехи спайки.

У хорошо пропаянных деталей должна образоваться каёмка (буртик) вокруг трубы в месте сопряжения с фитингом. Если заглянуть внутрь фитинга, то край трубы также будет иметь немного
оплавленные края.

Некоторые сантехники дуют в трубу после сварки, чтобы убедиться, что труба не запаялась. По своему опыту могу сказать, что если соблюдена температура пайки и время нагрева —
такого никогда не происходит. Хотя теоретически может попасться очень некачественный полипропилен от безымянного производителя.

Монтаж крестовин и тройников

Фасонный элемент применяют для подсоединения бытовых приборов, врезки в уже существующие схемы и для распределения магистральных направлений.

Крестовина представляет собой четыре одинаковых сегмента, сваренных между собой. Отводы располагаются на 90°. Такие элементы употребляют для разводки больших водопроводных схем с несколькими ответвлениями. Встречаются простые крестовины с одинаковым диаметром и переходные с разными размерами выхода.

По санитарным правилам к одному отводному трубопроводу, разрешается присоединять только один сантехнический прибор. Для подсоединения нескольких применяют косые крестовины.

Прямые крестовины нельзя располагать в горизонтальной плоскости.

Тройники обеспечивают разветвление схемы. Промышленность выпускает прямые и косые варианты, с одинаковыми выходами и переходники с различным диаметром раструбов.

Монтаж систем водоснабжения из полипропиленовых труб

Для систем водоснабжения и отопления частных и многоквартирных домов применяют, в основном, изделия из металлопластика и полипропилена. При этом полипропиленовые конструкции более предпочтительны в закрытых системах (внутри стен, гипсокартонных конструкций, под плиткой и т. д.). Объясняется это тем, что резьбовые соединения металлопластиковых муфт при многократном расширении-сжатии во время нагрева прослабевают и требуют периодической подтяжки. Полипропиленовые же сварочные соединения этого недостатка лишены.

Для проведения работ по монтажу системы водоснабжения или отопления из полипропиленовых труб необходимо понимать принцип и следовать чётким рекомендациям. Сварка пластиковых труб своими руками доступна даже новичку, но требует определённой сноровки и приобретения некоторого опыта.

Способы сварочных соединений

Сварка пластиковых труб – это доступный и проверенный способ их соединения, который позволяет создавать надежные системы водоснабжения. При этом прочность полученного соединения не отличается от прочности монолитной пластиковой трубы. Технология сваривания позволяет получить трубопроводы любой длины и конфигурации. В напорных трубопроводах используют три принципа сваривания – сварку встык, враструб  и муфтовую сварку.

Для выполнения работ по стыковой сварке необходимо применение специального оборудования. Торцы труб устанавливают в сварочный агрегат, который обеспечивает их взаимное центрирование. После этого обрабатывают их края, затем разогревают специальным приспособлением и прижимают друг к другу при помощи специального механизма подачи. В результате образуется равномерный качественный шов. Такой способ позволяет создавать трубопроводы из труб большого диаметра.

Для систем водоснабжения в частных домах и квартирах применяются полипропиленовые трубы диаметром до 63 мм. При этом используются два вида монтажа:

  • сварка в ратсруб (при этом виде соединения одна труба входит в другую, конец которой предварительно расширен);
  • муфтовая сварка (трубы входят с двух сторон в специальную муфту).

Для снабжения труб резьбовым соединением, применяют резьбовые муфты-фитинги с ратсрубом.

Инструмент, необходимый для монтажа

    Для монтажа системы, состоящей из полипропиленовых труб, необходимо наличие следующих инструментов:

  • сварочный аппарат (паяльник) для труб из полипропилена;
  • насадки для сварочного паяльника;
  • ножницы для резки пластиковых труб (труборез);
  • торцевая зачистка для полипропиленовых труб (шейвер);
  • маркер и рулетка;
  • крепежные клипсы;

Не следует забывать и о личной безопасности, поэтому защитные рукавицы будут очень кстати.

Сварочный аппарат, «утюг», сварочный паяльник, – как только не называют этот инструмент для сварки труб из пластика.

К паяльнику необходимо иметь насадки для различных диаметров труб. Если вы надумали приобрести инструмент, не выбирайте самый дешёвый. Лучше всего возьмите аппарат с подставкой и насадками, покрытыми тефлоном. Это позволит выполнить работу качественно. Труборез можно с успехом заменить ножовкой по металлу, если не планируется большой объем работы. Шейвер же необходим только при работе с трубами, предназначенными для горячего водоснабжения для срезания внешнего алюминиевого покрытия.

При всей своей простоте, процесс сварки полипропиленовых труб требует аккуратности и выполнения определенных технологических требований, поэтому к делу необходимо подходить максимально ответственно.

Популярные статьи  Какой водонагреватель лучше: проточный или накопительный

Сборка элементов без применения пайки

Применение компрессионных фитингов и современных клеевых составов дает возможность выполнять монтаж полипропиленовых труб качественно, быстро и при минимальных материальных вложениях.

Вариант #1 — установка компрессионного фитинга

Для реализации этого способа соединения потребуется приобретение компрессионных фитингов и задействование обжимного ключа.

Сварка труб пвх своими руками
Компрессионные фитинги оснащены уплотнительными зажимными кольцами, выполняющих роль демпферов при возникновении ударных импульсных нагрузок (в отличие от простых накидных гаек)

Монтаж компрессионного фитинга включает три основных этапа:

  1. На обрезанный под прямым углом и зачищенный от заусениц конец трубы надевают синюю гайку. При размещении обжимного кольца белого цвета ему необходимо придать такое положение, при котором утолщенная часть была направлена к хвостовой части трубы.
  2. Трубу вставляют в фитинг до упора, продвигая на максимум зажимное кольцо.
  3. Закручивают синюю гайку, «наживляя» ее сначала вручную, а затем дожимая с помощью ключа.

Для сборки компрессионных фитингов не требуется наличия специальных знаний и навыков. Изделия поставляются в продажу полностью готовыми к монтажу. Их установку можно выполнять при любых температурных условиях.

Вариант #2 — склеивание элементов

Клеевой способ применяют для сборки водопровода, по которому планируется транспортировать только холодную воду. Чтобы применить метод «холодной» сварки, потребуется задействовать «агрессивный» клеевой состав типа LN-915.

Сварка труб пвх своими руками
Клей способен растворять поверхности состыковываемых деталей на одну треть, создавая тем самым условия для холодной диффузионной сварки

Чтобы защитить кожу рук от случайного попадания состава и «разъедания» его действующими компонентами, манипуляции по склеиванию лучше выполнять в защитных перчатках.

Последовательность действий при склеивании изделий:

  1. Проверяют соответствие углов среза состыковываемых участков и помечают карандашом места для склеивания.
  2. Зачищают и обезжиривают подлежащие соединению концы труб.
  3. На торцы труб и область раструбов фитингов равномерным слоем наносят клеящий состав.
  4. Отрезы трубы вставляют в отверстия фитинга, ориентируясь на сделанные карандашом отметки. Конструкцию выдерживают в зафиксированном положении в течение трех минут, после чего салфеткой удаляют излишки составов.
  5. Соединенные элементы выкладывают на ровную поверхность и оставляют на 5-6 часов до полного высыхания.

Запускать воду для проверки качества склеивания можно лишь через сутки после завершения монтажа.

При реализации этой технологии монтажа ПП труб важно соблюдать два основных условия: температурный и влажностный режим. Все работы нужно выполнять при температуре воздуха от +5, +35 °С

Осуществляя склеивание в условиях жаркой погоды, работу следует выполнять максимально оперативно с тем, чтобы клей не успел высохнуть до завершения монтажа.

Уменьшение риска образования дефектов на стыке труб

Рекомендации, которые помогут повысить качество пайки, предупредить образование дефектов:

  • на сложных участках с ограниченным доступом необходимо работать в паре с помощником: один мастер работает с трубами, второй – с инструментом;
  • для монтажа коммуникаций с фитингом рекомендуется воспользоваться шаблоном, это позволит быстрее определять глубину пайки, не выполняя замеры каждый раз;
  • не следует каждый раз отключать паяльник, скорость работы с ним высокая, а потому часто достаточно 10-20 минут на выполнение 1-2 стыков;
  • фаска по возможности снимается на всех трубах, ее размер – 2мм х45°, что означает длину стороны и угол наклона;
  • внутреннее армирование позволяет избежать зачистки, что выгодно отличает его от поверхностного;

Почему и как стоит использовать «холодную сварку»

Особенности «холодной сварки»

  1. Для работы используется клей, специально предназначенный для соединения труб и соединительных деталей (фитингов), изготовленных из хлорированного поливинилхлорида (ХПВХ).
  2. Клей растворяет поверхности соединяемых деталей на одну треть толщины, т.е. осуществляется холодная диффузионная сварка.
  3. На такой процесс, как пайка труб ПВХ, оказывают влияние различные условия:
  • влажность воздуха;
  • температура.
  1. Работы по склеиванию труб можно проводить при широком диапазоне температур воздуха: 5–35°С. Использование морозостойкого клея делает возможным проведение работ при температуре до –17°С. При жаркой погоде склеивание следует производить как можно быстрее, во избежание высыхания клея до завершения монтажа.

Сварка труб пвх своими руками

Количество соединений, которое можно произвести при помощи 1000 мл клея

  1. По своим свойствам клей должен быть:
  • текучим;
  • с однородной консистенцией;
  • без посторонних включений.

Емкость с клеем следует плотно закрывать крышкой в перерывах между непосредственным проведением работ, чтобы избежать испарения летучих компонентов.

Технология клеевого соединения труб

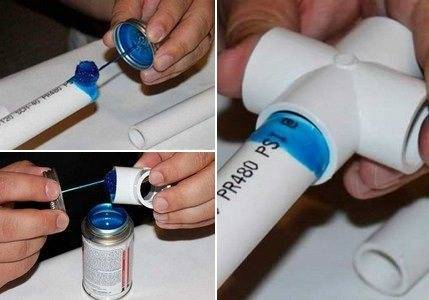

Спайка труб ПВХ в раструб производится в несколько этапов:

Сварка труб пвх своими руками

Схема «холодной сварки» труб из ПВХ

  1. Ровно отрезать необходимый кусок трубы. Для этого могут быть использованы:
  • ножовка по металлу, имеющая мелкие зубцы;
  • труборез;
  • специальные ножницы.
  1. Снять фаску на конце трубы, соблюдая угол в 15 градусов, используя фаскосниматель. Следует избегать появления заусенцев.
  2. Очистить раструб фитинга и трубу от грязи и пыли, удалить влагу.

Для эффективной очистки соединяемых деталей можно использовать очиститель для труб ХПВХ. Он хорошо подготовит поверхности для склеивания.

  1. Нанести клей. Работа производится кистью аккуратно по поверхности трубы и раструба.
  2. Вставить в раструб трубу сразу же после нанесения клеевого слоя.
  3. Для того чтобы клей равномерно распределился по склеиваемым поверхностям, повернуть фитинг на 90 градусов относительно трубы.
  4. Зафиксировать детали на 20–30 секунд. Не производить повторного поворачивания соединенных деталей после их фиксирования! Весь процесс склеивания должен быть закончен в течение 1 минуты.

Сварка труб пвх своими руками

Время выдержки соединения до пробной подачи транспортируемой жидкости или газа

  1. По окончании склеивания проверить наличие равномерного слоя («валика») клея по окружности.
  2. При необходимости убрать избыточный клей при помощи мягкой ткани.

Более наглядно увидеть технологию склейки вы можете на видео, представленном ниже.

Загонка в раструб

Таким способом собираются канализационные системы из полипропиленовых и ПВХ труб, один конец которых сделан в виде раструба. Применение этого соединения сокращает время монтажа и обходится дешевле, так как нет надобности в дополнительных стыковочных элементах. Сборка трубопроводов по данной технологии может проводиться любым новичком самостоятельно.

Перед стыковкой нужно убедиться, что торец без раструба перпендикулярен оси, иначе при эксплуатации возможно изгибание трубопровода. С кромки напильником снимают фаску, чтобы не повредить уплотнительное кольцо из резины в раструбе. Его очищают от грязи и пыли. Чтобы добиться повышения герметизации подготовленный конец трубы смазывается силиконовой смазкой, затем до упора вставляется в раструб. На месте где остановился его край, ставится отметка и сдвигается назад на 1 см. Получившийся зазор необходим для компенсации линейного расширения, возникающего при нагреве.

Соединение пластиковых труб в раструб

Плюсы клеевого соединения ПВХ труб

  • Возможность проведения качественного монтажа пластиковых труб даже в местах, доступ к которым затруднен.
  • Нет необходимости использовать дорогое оборудование, потребляющее много электроэнергии. Весь процесс может быть проведен своими руками.
  • Непосредственно в процессе склеивания деталей из ХПВХ происходит образование монолитной структуры, которая гарантирует герметичность стыка.
  • При проведении клеевой «сварки», в отличие от обычной, внутри трубы не образуется наплывов, которые сужают просвет труб и способствуют оседанию на поверхности твердых частиц.
  • Соблюдение несложных правил и рекомендаций по проведению работы исключает возникновение провисания и протечек трубопровода.
  • Срок службы трубопровода, смонтированного методом склейки, может достигать 50 лет.

Виды сварки пластиковых труб

Различают несколько видов сварки полипропиленовых труб, а именно:

  • диффузная;
  • враструб;
  • стыковая.

Диффузная сварка выполняется нагреванием деталей и дальнейшим их плотным соединением. В результате происходит диффузия (взаимное перемешивание) крайних нагретых слоев, которые при охлаждении образуют единую деталь.

Сваривают элементы из одинакового материала, таким же по составу будет и стыковой шов.

Сварка враструб — наиболее часто применяемый способ для соединения трубопроводов в квартирах и домах, так как подходит для стыковки труб малого диаметра. Для нее используются фитинги без резьбы, которые надеваются на трубу. Они обеспечивают соединение элементов трубопровода, а так же его поворот и разветвление. Соединяемые детали предварительно нагреваются, а затем соединяются. Прочность соединение приобретает после их охлаждения.

Популярные статьи  Ручная укладка эковаты

Сварка встык заключается в нагреве торцов труб сварочным зеркалом до расплавления, плотном соединении их под нажимом до полного остывания.

Технология процесса простая, но требует дополнительного приспособления для сжатия элементов и соблюдения их соосности, что ограничивает использование метода.

Общие технологические приемы сварки ПП-труб

Перед началом сварочных процессов требуется тщательным образом проанализировать сборочную схему. А также и очередность выполнения соединений. Для этого выполняют эскиз с обозначением основополагающих элементов. После сварки полифузное соединение становится неразъемным. Вот здесь могут возникнуть условия, когда выполнение следующего сварного участка станет невозможным. Это особенно часто происходит при сварке полипропиленовых труб в малодоступных зонах. Поэтому непродуманная схема обвязки, может привести к необходимости демонтажа уже собранных узлов.

В процессе монтажа пропиленовых сантехнических деталей и узлов необходимо учитывать их физические качества — способность значительно расширяться при нагревании. Особенно данное предостережение имеет отношение к ПП-трубам с    расширением – 0.151 мм/м*К . По этой причине, перед тем как паять полипропиленовые трубы для отопления с длинными лучами, потребуется разместить на линии специальные технологические устройства – компенсаторы, способные принять на себя нагрузку от такого расширения.

Отсутствие термокомпенсации ведет к серьезным синусоидальным деформациям геометрии труб. В результате чего могут произойти разрывы. А также вырваны крепления, а то и плитки либо штукатурки, при скрытой проводке инженерных сетей. Термическая деформация армированных труб в 5 раз меньше ПП-изделий. В результате чего они являются более предпочтительными для установки в системах теплоснабжения.

Правила крепления трубных конструкций

Основательное соединение между собой участков инженерных сетей из полимеров требует большего внимания, чем для металлических труб. По мере увеличения протяженности таких линий они должны жестко закрепляться на опора. Шаг монтажа и вид опор устанавливаются проектным расчетом в зависимости от площади сечения ПП-труб, и от температуры греющей среды. Несоблюдение рекомендаций по вариантам крепления способно привести к выгибанию линии прокладки трубопроводов, особенно, из-за горячего теплоносителя и гидроударов под вибрационным воздействием давления воды.

Рекомендуемый шаг опор

Стояки водопроводных труб до 32 мм допускается закреплять с промежутком между хомутами до 10 м. В варианте, когда диаметр применяемых труб больше, то разрешенный шаг – 15 м.

Устанавливая варианты крепежа, требуется наблюдать за тем, чтобы они не мешали линейному расширению полимерных труб. Для этого рекомендуется выполнить установку скользящих опор. По контуру  устанавливают специальные компенсаторы.

Перед тем как паять полипропиленовые трубы для отопления, необходимо учитывать, что запорные вентиля в ПП-системах теплоснабжения с Ду более 32 мм также должны иметь жесткое крепление. При меньших сечениях труб также предпочтительны такие фиксации, чтобы исключить возможность передачи нагрузок на трубопроводы от установленной арматуры.

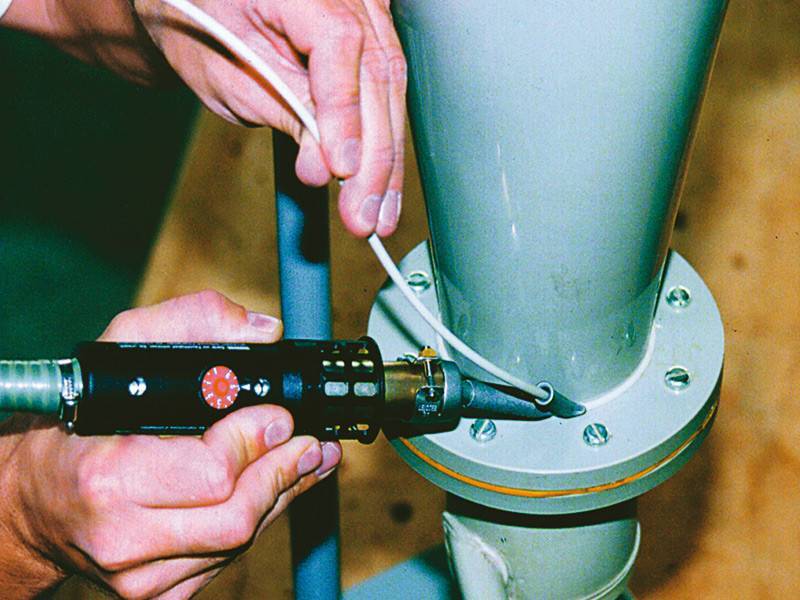

С использованием фланцев

Сварка труб пвх своими рукамиМожно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Сварка труб пвх своими руками

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

Сварка труб пвх своими руками

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

Как сделать паяльник для полипропиленовых труб своими руками

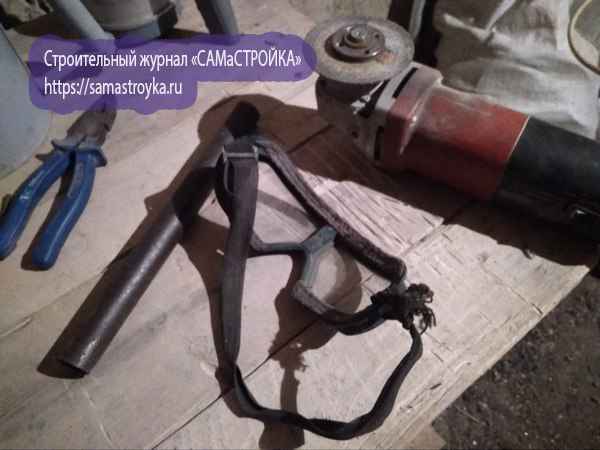

В первую очередь нужно обрезать кусок металлической трубы, на которую будут надеваться насадки паяльника. Я обрезал кусок трубы длиной около 20 см

Важно, как было сказано ранее, труба должна плотно сидеть на горелке, а иначе работать с таким приспособлением будет очень затруднительно

Сварка труб пвх своими руками

Также, не забывайте в процессе резки металла пользоваться индивидуальными средствами защиты. В данном случае речь идёт про очки для защиты глаз. Окалина, очень страшная вещь, и когда окулист будет ковыряться в глазах иголкой, можно сто раз пожалеть о том, что не надел перед использованием болгарки, защитные очки. Я после трёх окалин, теперь всегда надеваю очки, и вам, советую.

Сварка труб пвх своими руками

Затем, после того как труба разрезана, ближе к краю, отступив 5 см, следует просверлить сквозное отверстие.

Сварка труб пвх своими руками

Его диаметр должен быть чуть больше болтов от насадок, чтобы те нормально проходили через отверстие. Кстати, если болты от старых насадок паяльника коротковатые, то придётся подобрать такие же самые по диаметру, но только большей длины. Думаю с этим проблем возникнуть абсолютно никаких не должно.

Сварка труб пвх своими руками

На этом, изготовление паяльника для сварки полипропиленовых труб, практически завершено, остаётся продеть болт и накрутить насадки.

Сварка труб пвх своими руками

Самодельный аппарат для сварки труб очень удобный в работе, но он имеет и некоторые недостатки.

В чем минусы самодельного паяльника для труб

Во-первых, используя самодельный аппарат для сварки полипропиленовых труб, невозможно контролировать температуру нагрева пластика.

Сварка труб пвх своими руками

Если вы уже давно паяете трубы, то тогда вам ничего не страшно, а вот новичкам, пользоваться данным приспособлением будет достаточно сложно.

Сварка труб пвх своими руками

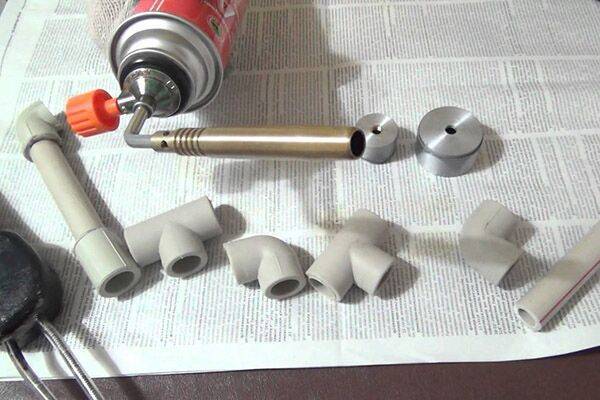

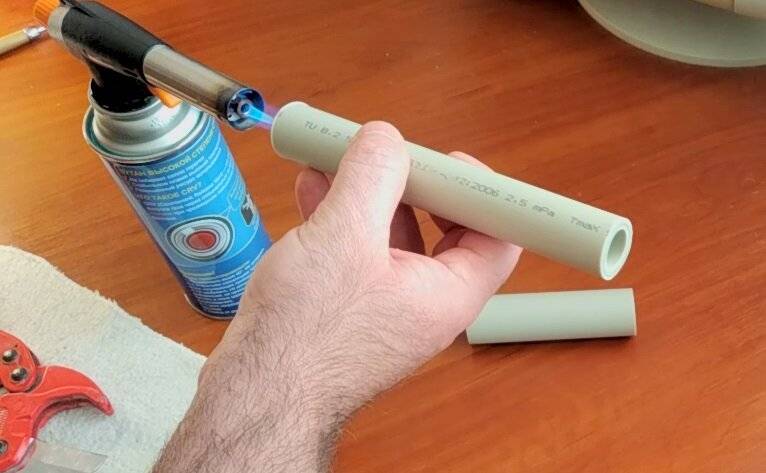

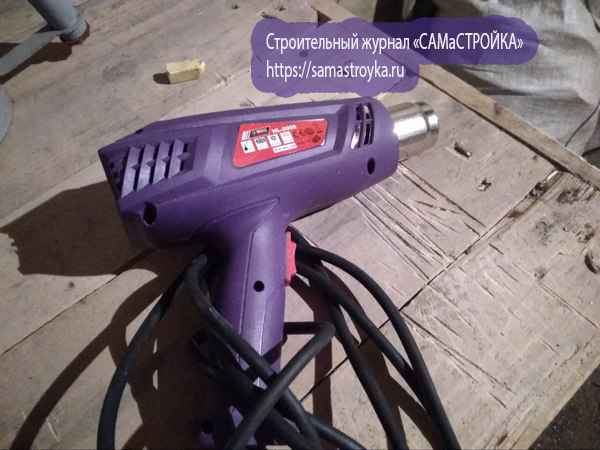

Ну и напоследок, из чего ещё можно сделать паяльник для пластиковых труб. Для этих целей получится приспособить строительный фен, например WBR HL-2000 или паяльную лампу, если нужно сваривать трубы диаметром 63 мм.

Сварка труб пвх своими руками

Для пайки труб больших диаметров, нужно выдерживать достаточно много времени, чтобы разогреть пластик, поэтому можно воспользоваться вышеперечисленными средствами.

Сварка труб пвх своими руками

При этом не забывайте о том, что вы имеете дело с открытым пламенем

Меры предосторожности здесь должны быть максимально возможными, чтобы сохранить как своё здоровье, так и здоровье окружающих вас людей

Нюансы при пайке труб полипропилена

Пайка пропиленовых труб требует определенных навыков и опыта, при проведении работ неопытным монтажникам следует учитывать некоторые нюансы:

  1. Армированные внутренней алюминиевой оболочкой полипропиленовые трубы требуют чуть большего времени нагрева, которое можно определить экспериментальным путем, проводя опыты по стыковке коротких обрезков.
  2. ПП трубы, армированные алюминием, расположенным под тонкой наружной оболочкой полипропилена требуют подготовки к пайке, необходимо снять этот алюминиевый слой на глубину соединения с фитингом, чтобы фольга не мешала при пайке. Для этого используют специальное приспособление для зачистки — шейвер, выпускаемый в нескольких вариантах: ручной и под дрель. Если приходится заниматься монтажом армированных алюминием ПП труб в больших объемах, лучше приобрести насадку для дрели (шуруповерта) — снятие алюминиевого слоя при ее использовании происходит быстрее и с более высоким качеством, чем у перфораторной модели.
  3. Если алюминиевая армировка расположена посередине между внутренней и наружной трубными стенками, обычно опытные сварщики трубу не зачищают. Но, если опыта не достаточно, то рекомендуется использовать зачистки для внутренней армировки — торцеватели. Их конструкция отличается от шейверов, упомянутых выше, наличием ножа, вырезающего фольгу изнутри с торцевой части трубы.

Сварка труб пвх своими руками

Рис. 13 Последовательность пайки армированных сверху фольгой ПП-труб

При проведении работ монтажники с малым опытом часто совершают следующие ошибки:

  • Не очищают трубную оболочку стыкуемых деталей от грязи — данная ошибка приводит к плохой диффузии полипропилена и дальнейшей разгерметизации соединения.
  • Не выдерживают угол среза в 90 градусов. Ошибка приводит к тому, что при вставке трубных отрезков в нагревательные насадки они не до конца погружаются и при монтаже между их торцами образуется слишком большой зазор – это ослабляет соединение и приводит к накоплению грязи в образовавшейся канавке.
  • Стыкуют трубы в муфте слишком плотно или недостаточно глубоко, в первом случае образуется внутренний вал на стыке, снижающий диаметр проходного канала. Если трубы в муфте размещены друг от друга на слишком большом расстоянии, образуется внутренняя канавка и ухудшаются прочностные характеристики соединения.
  • Не соблюдают прямой угол при стыковке деталей. При отсутствии контрольного инструмента выдержать прямой угол, точнее соосность соединения, довольно сложно начинающему монтажнику, перекосы вредно сказываются на качестве стыков и затрудняют монтаж длинных участков в заранее вырезанные прямые штробы.
  • Недогревают или перегревают детали. В первом случае диффузия будет недостаточна, соединение в дальнейшем расслоится и появится течь, при перегреве трубных оболочек внутри появится сужающее проходное отверстие наплавление.
  • Вращают или корректируют положение деталей в процессе сваривания. Данное нарушение технологии приводит к дальнейшей разгерметизации соединения.
  • Не соблюдают временные интервалы при пайке, стыковке. Отклонения от рекомендованных табличных значений приводят к дефектам в виде перегрева или недогрева трубных оболочек, их расслоению и соответственно к некачественному соединению деталей.
Популярные статьи  Особенности промышленного инфракрасного отопления

Сварка труб пвх своими руками

Рис. 14 Как не нужно сваривать полипропиленовые трубы

При проведении работ по монтажу полипропиленового трубопровода один из основных критериев качества — точное время и температура пайки, первый параметр задается табличными данными в инструкции на сварочный прибор. Оптимальная температура при сварке полипропиленовых труб принимается равной 260 °С, с учетом этих температурных параметров по таблицам определяют, сколько секунд необходимо удерживать детали в нагревательных муфтах, а также минимальное время их остывания после стыковки.

Инструкция: как сварить пластиковые трубы

Учиться сварке пластиковых трубопроводов враструб нужно на практике. Трубные заготовки и комплектующие для систем всегда покупают с запасом. Для приобретения навыков работы на оборудовании пластиковые элементы нарезают небольшими отрезками. Технологический процесс состоит из нескольких этапов, каждый из них рассмотрен отдельно.

Подготовка труб под сварку

Нарезают пластик на фрагменты в соответствии со схемой разводки. Кромки делают под прямым углом. Сначала делают разметку, затем врезаются в пластик. Только после этого резким усилием разрезают заготовку окончательно. Элементы раскладывают на чистой ровной поверхности в удобном для сварки порядке. Рядом размещают необходимые соединительные элементы: фитинги, отводы, тройники, муфты.

Каждый стык перед сваркой зачищают, чтобы не оставалось заусениц, обезжиривают. Трубы с фольгированным слоем обязательно фальцуют – слой металла полностью срезают в месте стыка.

Настройка сварочного аппарата

На паяльнике закрепляют насадки необходимого диаметра. Инструмент для сварки прочно устанавливают на ровной поверхности, чтобы он не качался. Регулятор нагрева переводят в нужное положение. Для сваривания пластиковых труб паяльник разогревают от +255 до 280°С вне зависимости от толщины трубопроводов. Меняется только время нагрева деталей при сварке, интервал выдержки соединения до затвердевания.

В комплекте со сварочным аппаратом идут насадки под трубы различного диаметра

Нагрев деталей

При сварке одновременно нагревают оба элемента: трубные заготовки снаружи (их вставляют в нагревательный элемент), фитинги – изнутри (их насаживают на нагреватель). Детали продвигают с умеренным усилием до упора – площадки утюга. От момента касания отсчитывается время нагрева, интервал зависит от диаметра трубной заготовки:

Диаметр заготовки, мм Время нагрева, сек Глубина насадки, мм
20 8 14
25 9 16
32 10 20
40 12 21
50 18 22,5
63 24 24

Время выдержки стыка от 4 до 8 секунд. Данные, приведенные в специальных таблицах сварки пропилена ориентировочные. Перед монтажом трубопровода время нагрева и выдержки устанавливают экспериментальным путем. Пластик должен разогреваться не на всю глубину стенки, чтобы не было внутренних наплывов. Опытные заготовки делают небольшими, чтобы просматривалась внутренняя поверхность раструбного соединения.

Соединение деталей

Разогретые на насадках полимерную трубу и фитинг нужно соединять быстро, с усилием, не допуская перекосов. Делают это одним движением, без проворачивания. Заготовки для сварки диаметром больше 50 мм (для системы водоотведения) соединяют с применением центровщика, вручную качественных соединений не получить. Заготовки удерживают в руках до затвердевания пластика. После этого образованный узел оставляют до полного охлаждения на 3-10 минут в зависимости от толщины заготовок.

Разогретые на насадках детали нужно соединять быстро, с усилием, не допуская перекосов

Зачистка

Напильником аккуратно снимают наружные наплывы полимера. Они не должны быть большие при правильном разогреве и сжатии. Внутренних наплывов на швах не должно быть, это брак. После монтажа водопровода нужно удостовериться в надежности швов. Воду в систему подают не раньше часа выдержки. Если обнаружена протечка, стык вырезают, на его месте делают новое фланцевое соединение.

Как подготовить паяльник к работе

Сперва сварочный аппарат нужно хорошо закрепить. Когда начинается прогрев, детали подвергаются давлению, которое передается паяльнику

Чтобы было удобнее работать, важно обеспечить аппарату неподвижность

На инструмент надевается нагревательная пара. Далее устанавливается нужная температура нагрева, подается напряжение. Когда свариваются трубы из ПП враструб, температура нагрева должна быть в пределах 260±10 °С, что превышает значения, при которых полипропилен становится вязким и текучим.

Таким образом происходит быстрое оплавление верхнего слоя трубы совместно с фитингом. В результате деталь легко снимается без прогрева всей толщины стенки. При другом значении температуры, когда элементы становятся мягкими, выполнить соединение будет невозможно.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка

Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра

Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Сварка труб пвх своими руками

Пайка ПП труб газовой горелкой

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления

Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Сварка труб пвх своими руками
Конструкция и преимущества вакуумных солнечных коллекторов
