Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов

Замена канализационных труб

Как правило, замена лежака канализации и труб осуществляется по такому же принципу, как и водопроводные. В любом случае приходится начинать с выполнения расчетов и планирования будущей канализации.

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов

Далее можно переходить к сантехническим процессам:

когда вода отключена, производится демонтаж старой канализации. а также сантехнических приборов

Что касается унитаза, его снять достаточно тяжело, для этого сначала с помощью разводного ключа нужно отсоединить шланги от бачка; трубы, расположенные подальше от стояка, можно демонтировать с помощью молока, а те, которые находятся ближе, аккуратно разрезаются болгаркой; далее нужно раскачать старые детали и вытащить их из тройника, при этом важно не повредить раструб; в последний элемент вставляется резиновая прокладка, и соединение промазывается герметизирующим составом; так как первой точкой для забора воды считается унитаз, то монтаж новой канализации нужно осуществлять именно с него. Соединение, образовавшееся между трубой и унитазом, нужно тщательно обработать герметиком или силиконовым составом. В месте каждого стыка будет крепиться труба, только важно не допустить переломов; по такому же принципу меняются канализационные трубы, которые отводятся к другим точкам забора воды

В месте каждого стыка будет крепиться труба, только важно не допустить переломов; по такому же принципу меняются канализационные трубы, которые отводятся к другим точкам забора воды. Рекомендовано к прочтению: Что такое автономная канализация?

Рекомендовано к прочтению: Что такое автономная канализация?

Для лучшего понимания процесса можно посмотреть замена канализации в квартире своими руками видео, в котором всё наглядно объясняется.

В обязательном порядке нужно делать уклон труб равный 2 градусам в сторону стояка. Если планируется проведение сантехнических работ, то лучше всего сразу менять трубы для канализации, водоснабжения и организации отопления.

Дополнительные меры

Даже после установки новых радиаторов для квартиры, цена на которые зависит от типа, хрущевцы могут заметить недостаточную эффективность центрального отопления.

Однотрубные системы отопления в хрущевке. Схема отопления — байпас

Систему распределения горячего воздуха необходимо отрегулировать так, чтобы помещения нагревались достаточным количеством воздуха до минимально возможной температуры и выходили из диффузоров, не вызывая заметного скачка. Чрезмерный поток воздуха будет восприниматься как дискомфорт, усугубляемый повышенным шумом в установке.

Параметры нагрева дымохода – температура и воздушный поток – должны быть указаны в проекте установки, но в процессе эксплуатации требуются корректировки из-за прогнозируемых изменений условий эксплуатации. Даже очень большой вентилятор этого не обеспечит.

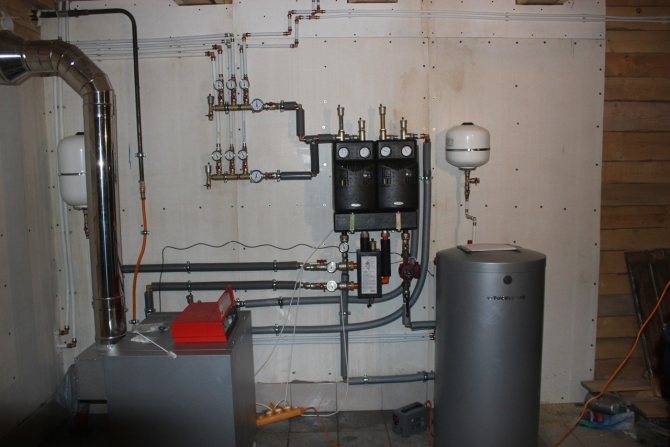

Автономное отопление в хрущевке

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексовЧтобы кардинально решить проблему с холодными батареями и низкой температурой воздуха в хрущевке, хозяин квартиры может реализовать проект автономного отопления. Проект предполагает установку в квартире отдельного котла и наличие проработанного проекта, регламентирующего технические условия, при которых будет работать автономная система отопления.

Если обогрев топки недостаточен, необходимо увеличить температуру греющего воздуха или интенсивность его поступления. Поэтому дом, отапливаемый камином, должен иметь отличную теплоизоляцию – это не только сэкономит топливо, но и обеспечит больший комфорт пользователям отопления. Это снижает потребность в тепле как во время сильных морозов, так и в оставшиеся периоды отопительного сезона, что снижает важнейшие параметры отопления, а именно температуру и расход воздуха.

Регулировка мощности нагрева зависит от реальных условий, которые мы получаем, главным образом, изменяя интенсивность горения в камине при поддержании постоянного потока. Однако иногда необходимо отрегулировать количество воздуха, например, установить начальную подачу или отключить обогрев некоторых помещений.

Котел на хрущевку выбирается исходя из площади квартиры.

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексовЧасто устройства мощностью 7-8 кВт достаточно для обогрева двухкомнатной квартиры площадью шестьдесят квадратных метров. По регламенту котел должен иметь закрытую камеру сгорания, быть оборудован коаксиальным дымоходом и устанавливаться согласно рекомендациям производителя.

Для этого на отдельных ответвлениях трубопроводной системы устанавливаются амортизаторы. Поворотные рычаги, спрятанные в трубах в потолке или за экранами на стенах, в сочетании с эластичными ремнями позволяют ослаблять или увеличивать воздушный поток. Анемостаты используются для точного управления потоком, например, диффузоры с регулируемой щелью, через которую проходит воздух.

Схема отопления с двумя трубами

Примечание. Чрезмерное удушение воздушного потока увеличивает шум воздушного потока, что нежелательно, особенно в спальне. Каминную топку обычно выбирают за ее мощность и внешний вид. Теоретически номинальная мощность камина должна соответствовать потребности в тепле в данном здании. Однако камин – это не газовый котел, и поддерживать номинальную мощность всегда практически невозможно.

Переоборудование контура

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексовПомимо котла, существующий контур придется переоборудовать. К нему можно подключать использованные отопительные батареи и новые радиаторы, которые по отопительной схеме подключаются трубопроводом. В зависимости от необходимой теплопроизводительности в отопительном контуре могут использоваться невысокие радиаторы, установленные под подоконником, а также стандартные радиаторы.

Популярные статьи  Сообщества Строительство и всё что с ним связано Блог Утеплитель под стяжку

В связи с тем, что для работы камина требуются работы, связанные с поджиганием и поддержанием огня, мы также должны обратить внимание на следующие характеристики патрона, которые влияют на удобство использования. Размеры камеры сгорания. В более просторном помещении вряд ли можно прибавлять и отдавать тепло дольше, чем в маленьком помещении

Крепление в дымоходе должно обеспечивать закрытие дымохода

В более просторном помещении вряд ли можно прибавлять и отдавать тепло дольше, чем в маленьком помещении. Крепление в дымоходе должно обеспечивать закрытие дымохода.

Помимо воздуха, который распределяется по дому после обогрева, дымоход также должен быть включен в необходимый для процесса горения. Через диффузоры воздух попадает в помещение, где расположен камин, а затем под камин через отверстие под каминной дверцей. Воздух подается прямо из дома под очаг… Независимо от эстетических качеств, необходимо обеспечить хорошую теплоизоляцию картриджа, чтобы корпус не перегревался.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

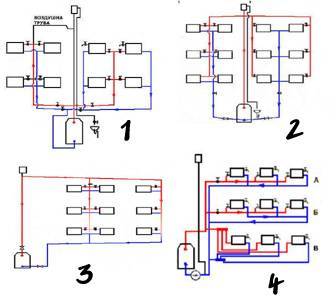

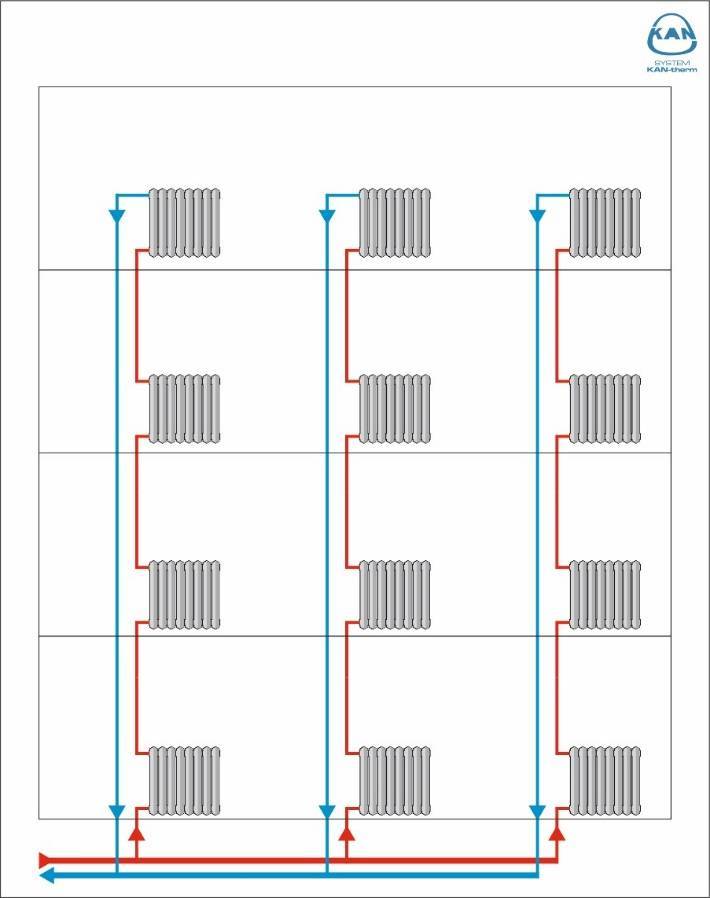

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

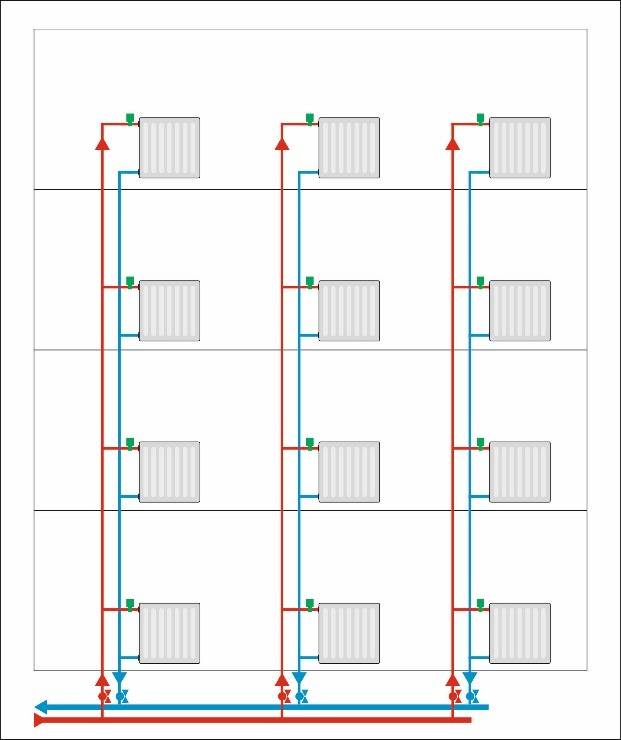

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Основные виды разводки водяного отопления

На сегодняшний день насчитывается несколько основных вариантов разводки трубопровода по дому при использовании водяного обогрева:

Популярные статьи  Как покрасить трубы

Однотрубное. Так называемая «ленинградка», в которой одна труба соединяет все обогреватели в доме по ходу движения теплоносителя. Такую схему выбирают за простоту, минимальные финансовые (цена магистралей в общей сложности ниже) и трудовые затраты.

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов

Но в то же время, прогрев радиаторов неравномерный, да и регулировать температуру в каждой из батарей невозможно;

  • Двухтрубное. Соединение радиаторов отопления производится двумя трубами, укладываемыми параллельно движению воды в системе. Преимуществами можно назвать возможность быстрой регулировки температуры, быстрый и равномерный прогрев помещений, доступность;

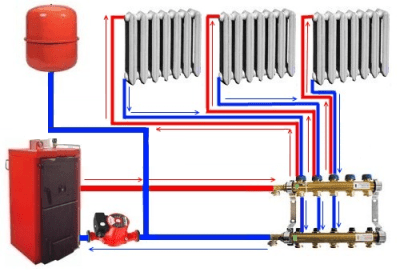

  • Коллекторное расположение труб. Имеет собственный подающий и обратный трубопровод, соединенный воедино при помощи специальных распределительных коллекторов. Особенность – красивый внешний вид, полный контроль над всеми батареями в доме из распределительного шкафа.

Основные преимущества водяного обогрева коттеджа

Как можно видеть на фото и видео загородных домов на нашем сайте, схемы водяного отопления применяются в нашей стране довольно часто.

Причин такому широкому распространению просто огромное множество:

  1. Возможность выполнения монтажных работ по обустройству обогрева дома на любом этапе строительства. Кроме того, даже в готовом доме водяное отопление устанавливается без особых проблем;

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов

  1. Сама вода имеет превосходные качества, если используется в качестве теплоносителя. Высокая теплопроводность, доступность и низкая стоимость, наряду с уникальными показателями теплоемкости, делают воду лучшим выбором;
  2. Универсальность, возможность использования различных типов топлива для нагрева теплоносителя в схеме отопления;
  3. Большой выбор вариантов разводки труб в схемах водяного обогрева. Подобрать определенный тип можно в зависимости от массы параметров, начиная от площади коттеджа и заканчивая финансовыми возможностями;
  4. Разнообразие оборудования для обустройства обогрева дома;
  5. Точная и быстрая регулировка температуры воздуха в каждом из помещений частного дома. Обеспечивается установкой специальной аппаратуры, а именно терморегуляторов и запорных клапанов.

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов

Двухконтурный контур

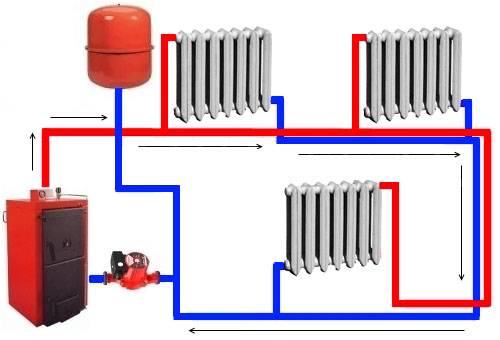

Принципиальная схема монтажа системы отопления с двухтрубным контуром (подключение шлейфом)

Двухтрубные монтажные схемы систем отопления на данный момент можно назвать наиболее распространёнными для частного сектора, так как они позволяют поддерживать равномерную температуру радиаторов во всём доме. Регулировка каждого отдельного прибора производится с помощью термостата или обычного вентиля, сокращающего поток теплоносителя в батарею.

Подключение звездой

Суть работы двухтрубного отопительного контура заключается в следующем:

  • теплоноситель от отопителя поступает в трубу подачи;
  • где поочерёдно раздаётся по радиаторам;
  • а после прохождения жидкости по секциям прибора она попадает уже в трубу возврата, по которой подаётся назад, к котлу.

Расширительный бак в таких случаях может быть, как открытым, так и закрытым — всё зависит от типа системы.

Огромное преимущество двухтрубной системы состоит в том, что теплоноситель на всём протяжении подачи практически не охлаждается. То есть, его температура остаётся одинаковой по всей длине трубы, так как остывшая жидкость попадает уже совсем в другую трубу.

Подача кольцуется на последнем радиаторе, где может переходить на возврат либо той же самой трубой, либо через батарею, что практически не имеет никакой разницы — просто зависит от удобства монтажа.

Однотрубный контур

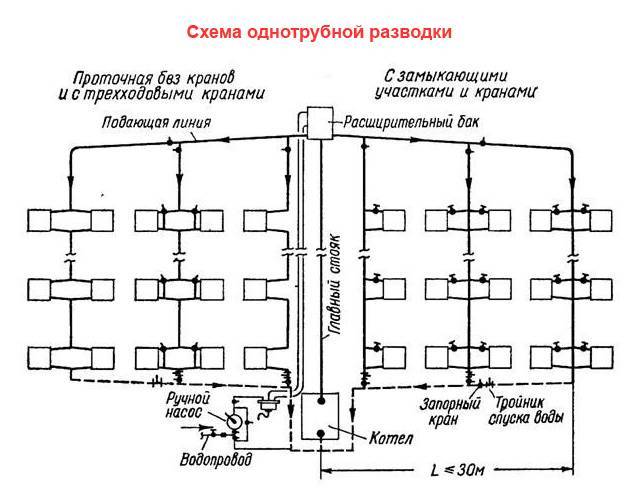

Однотрубная принципиальная схема разводки радиаторов

Однотрубные схемы монтажа системы отопления менее эффективны, зато они обходятся гораздо дешевле. Следовательно, их часто можно встретить в многоэтажных домах эпохи строительства советского периода.

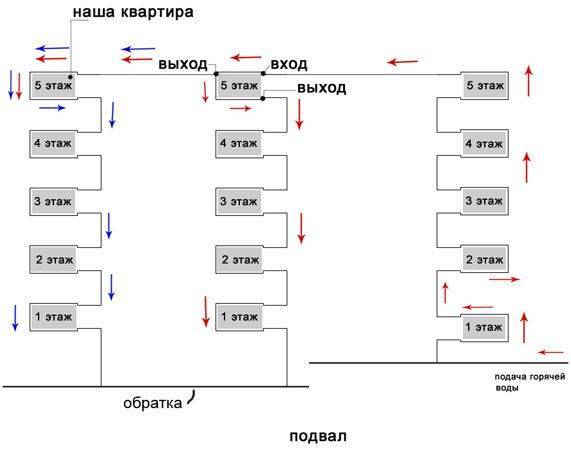

При этом подача теплоносителя здесь может осуществляться, как снизу, так и сверху, например, почти все «хрущевки» (наибольшее количество построек советского периода) имеют верхнюю подачу, а вот в «брежневках» зачастую можно встретить подачу теплоносителя снизу . Зачастую в домах, оборудованных нижней подачей, как показывает практика, возникают проблемы с отоплением.

Суть работы однотрубной системы очень проста и заключается в следующем: от ТЭЦ, центральной котельной, теплового пункта распределения (ТП) или от котла подаётся горячий теплоноситель, который поочерёдно раздаётся на радиаторы.

Только после прохождения по секциям остывшая жидкость не отводится в трубу возврата, а попадает туда же, откуда и пришла. Получается, что чем дальше отстоит радиатор от начала подачи по порядковому номеру, тем холоднее в нём будет теплоноситель.

Байпас перед радиатором

Идеальный вариант для одноконтурной системы, это три-четыре радиатора на одну трубу — при большем количестве теплопотери становятся ощутимыми. Для понижения потерь тепловой энергии перед радиатором устанавливается байпас — трубная перемычка, по которой часть горячей жидкости возвращается обратно, не попадая в секции батареи. Это возможно, благодаря разнице в сечении (байпас тоньше магистрали).

Источники

  • http://StrojDvor.ru/otoplenie/otoplenie-v-kvartire/standartnaya-sxema-sistemy-otopleniya-xrushhevki-i-eyo-ustrojstvo-vozmozhnost-modernizacii-i-ustanovki-avtonomnyx-kompleksov/
  • http://SpetsOtoplenie.ru/otoplenie-mnogokvartirnyh-domov/problemy-otopitelnyh-sistem-i-ih-ustranenie/kak-ustroena-sistema-otopleniya-v-hrushhevke.html
  • https://gidroguru.com/otoplenie/operacii/proektirovaniye/1544-shema-sistemy-otopleniya

Схема разводки системы отопления

При вынесении обогревательных приборов внутрь помещения или при ремонтных работах часто встает вопрос о схеме разводки труб. Стандартные схемы: буковой П или перевернутой буковой Ш. Какая именно их схем реализована в вашей квартире зависит от панельного дома.

Два стояка располагаются рядом друг с другом. Иногда они разделены стеной, разделяющей комнаты. В этом случае стояк имеет вид буквы Т, по 2 стояка располагаются с одной стороны и один – с другой. Проходят они в стенах. Вывод зон соединения конструкций – потолок и пол.

Популярные статьи  Подиум для душевой кабины своими руками

Плюсы и минусы

Радоваться или готовится к суровому зимнему периоду, если вы переехали в панельный дом с трубами отопления, вмурованными в стену? Рассмотрим плюсы и минусы такого варианта. Среди основных преимуществ следует отметить:

  • Эстетичность. Конструкции, вынесенные вовнутрь, часто портят общий вид квартиры. Система внутри перегородки позволяет сохранить дизайн помещения без этого «бельма на глазу»;
  • Экономия пространства. Этот фактор особенно актуален для небольших квартир. Обогревательные элементы не занимают свободное пространство, которого и без того мало;

Эффективность. Не стоит бояться того, что все тепло будет уходить в перегородку. Обогревательные элементы в подобных конструкциях рассчитаны на большую мощность, которой хватает на качественный прогрев помещения. Кроме того, для повышения эффективности системы используются конструкции с выверенными диаметрами, и применяется наиболее подходящая схема разводки.

Однако у труб отопления в стене есть также и минусы:

  • В некоторых случаях малая мощность. Мощность системы во многом зависит от поставщика услуг. Иногда тепла от обогревающих элементов не хватает;
  • Сложности с проведением ремонтных работ. При возникновении аварийных ситуаций добраться до конструкции будет непросто. Однако такие непредвиденные обстоятельства возникают очень редко;

Проблемы при работе с перегородкой

Если вы желаете просверлить перегородку, делать это нужно с большой осторожностью, чтобы не задеть конструкции. Для этого нужно, в первую очередь, изучить схему разводки в вашем доме;
Сложности с проведением косметического ремонта в квартире

Горячие конструкции могут спровоцировать трескание штукатурки. Также могут отходить обои.

Трудно сказать однозначно, насколько эффективными и удобными будут трубы отопления в стене. Все зависит от личных предпочтений человека. Некоторые желают вывести трубы отопления вовнутрь помещения, другие же – напротив, вмуровать в стену. Но, в любом случае, следует помнить о том, что работа со стояками должна предварительно обговариваться с ответствующими службами. Самовольное вмешательство в схему конструкций может повлечь за собой немалый штраф.

По бывшему союзу разбросано немало многоквартирных домов с «внутристенной» отопительной системой. Их можно встретить как в Москве, так и в Мурманске, Санкт-Петербурге, Челябинске, а также многих городах Беларуссии и Украины. Но что это такое «батарея в стене» – прихоть или глупость советских архитекторов? Либо же слишком рано появившаяся инновация? И что сегодня с ней делать: менять или оставить как есть?

Основные типы теплоносителей

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов
Система отопления.

Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

  1. Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
  2. Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

  1. Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
  2. Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
  3. Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.
