Установка подрозетника в бетонную стену

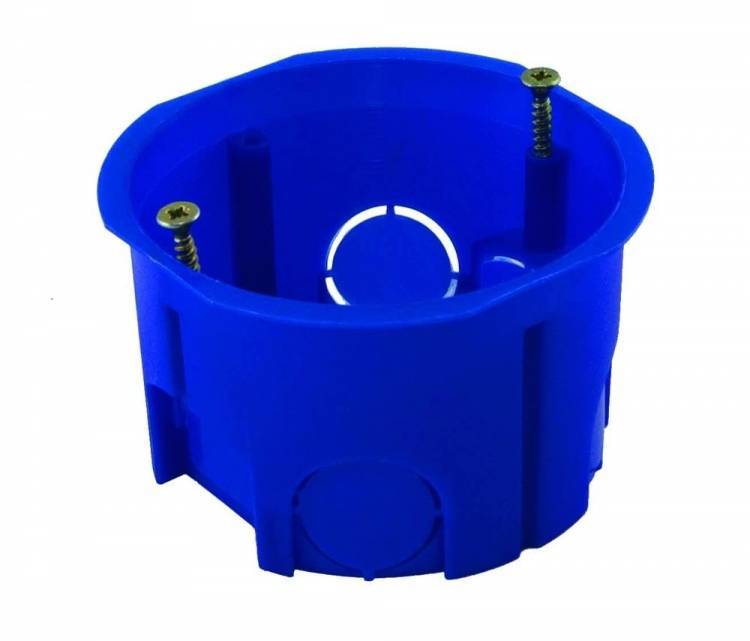

Общая характеристика

При выборе подрозетника следует обращать внимание на ряд ключевых характеристик, к которым относятся следующие пункты:

  • размер;
  • форма;
  • расстояние между осями;
  • материал, из которого выполнено изделие;

Как правило, электротехническая продукция производится из расчета на определенный внутренний диаметр подрозетника. В большинстве случаев такие конструкции выпускаются стандартного типа – у них внутренний диаметр равен 60 или 68 мм. На глубину подрозетника тоже внимательно смотрят, так как ее наименьший показатель равен 25 мм и выше.

Стоит отметить, что следует приобретать подрозетники, чтобы они по внутреннему диаметру полностью совпадали с электротехнической продукцией. В противном случае пользоваться подобной коммуникацией будет не слишком удобно, так как розетки и выключатели будут постоянно выскакивать из данного пенала.

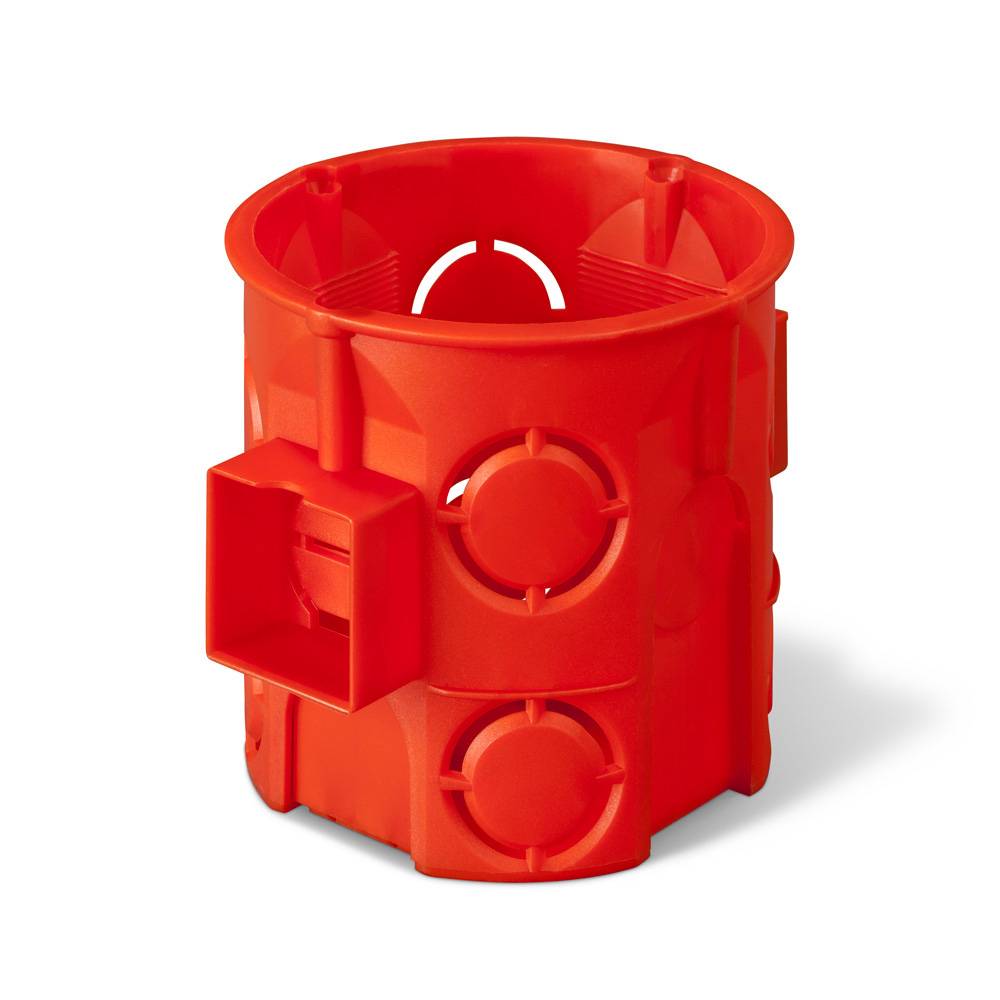

Аналогичные изделия можно найти в продаже круглой, прямоугольной и даже квадратной формы. Проще всего установить круглую конструкцию, так как ее допустимо устанавливать как в стены из бетона, так и в гипсокартонные перегородки.

Если требуется разместить подобное изделие в гипсокартонной стене, то лучше всего применять подрозетники особого типа, которые в своей конструкции дополнительно оснащены крепежной системой, благодаря которой можно очень прочно закрепить это изделие в заранее подготовленном отверстии.

Современные подрозетники производятся, как правило, из полипропилена. Продукция из такого материала стоит по-настоящему дешево, к тому же устанавливать ее достаточно просто.

Когда производится блочный монтаж, очень важно соблюдать стандартное расстояние между подрозетниками, которое равно 71 мм. При блочной установке применяют только изделия одного диаметра

Проделывание отверстий

Отверстия в стене создаются тремя способами:

·         При помощи болгарки или угловой шлифмашины.

·         Ударной дрелью, перфоратором или победитовым сверлом.

·         Специальными коронками для работы по бетону. Они помогут и тем, кому интересна установка тройной розетки.

Первый вариант (коронка по бетону)

Этот способ – один из самых популярных, получил широкое применение на практике. Коронка по бетону надевается на перфоратор, это и есть специальное приспособление для проделывания отверстий. Она будет полезной тем, кто интересуется, как врезать розетку в бетонную стену.

Режущий элемент у инструмента – деталь, дополненная алмазным напылением. Выполнять работу разрешают и победитовыми насадками. При создании приспособлений используют только материалы повышенной прочности, позволяющие разрушать любые поверхности. Результат – ровный пропил с круглой формой. Сверло на стене из бетона размещают во внутренней части насадки. Центровка режущего элемента – основное назначение самого сверла. Как заделать отверстия – разберётся каждый.

Размеры самого сверла должны быть большими по сравнению с габаритами подрозетника для монтажа.

Порядок работ имеет такое описание:

1.      Сверло приставляют к заданной точке.

2.      Начало погружения коронки внутрь материала.

3.      Остатки бетона после завершения пропила выдалбливают.

4.      Для такого этапа незаменимые помощники – молоток с зубилом.

Установка подрозетника в бетонную стену

Второй вариант (дрель, перфоратор, победитовое сверло)

Победитовое сверло подходит, если предыдущих инструментов не оказалось под рукой. Для проделывания отверстий рекомендуют применять перфораторы. Ударная дрель тоже справляется с подобными операциями без проблем. Но при таких обстоятельствах процесс усложняется. Стену своими руками так просто не обработать.

Окружность просверливают на основе линии, созданной заранее. Шаг – минимум из возможных показателей. Погружение на глубине проще контролировать, используя изоленту, связанную со сверлом. С помощью молотка и зубила доделывают последние штрихи. Как закрепить розетку в стенах – вопрос лёгкий и понятный.

Третий вариант (болгарка)

При круглых отверстиях болгарку нельзя назвать самым подходящим вариантом. Она больше справляется с созданием квадратных форм. Но можно выбрать и такой вариант, если других приспособлений нет. Это один из ответов на вопрос о том, как сделать розетку в бетонной стене.

Главное – выбрать специальную разновидность диска, предназначенного для работ по бетону. Чертят форму квадрата, а не окружность. По размеченным линиям в стене делают 4 пропила. Их размеры – больше габаритов подрозетника. Молоток и зубило используют, чтобы избавиться от остатков строительного материала. Установка тройной розетки предполагает такие же правила.

Назначение монтажных коробок

Большинство владельцев новых квартир сомневаются в использовании подобных конструкций, особенно, если устанавливать их необходимо на бетон. Люди считают, что обойтись можно и без него. В основном они ссылаются на то, что розетки могут исправно работать на протяжении длительного периода и не откажут в неподходящий момент. Но это не всегда так, в некоторых случаях, отсутствие этого элемента влечет за собой риск возникновения пожара, который может быть вызван различными обстоятельствами.

Чтобы такого не произошло, эксперты советуют устанавливать монтажные коробки, которые создадут наиболее безопасные условия. Главные функции таких устройств:

  • Надежная фиксация розеток, которые размещены в бетоне или кирпичной стене.
  • Гарантия электрической безопасности. Все подрозетники, которые устанавливаются в гипсокартоне или бетонной стене относятся к категории диэлектрические, что предотвращает попадание тока на металлические элементы стены.
  • Розетка также находится в безопасности, так как защищена от проникновения пыли и влаги.
  • Если произойдет возгорание внутри розетки, то дальше монтажной коробки он не распространится, что является большим преимуществом;
  • Стандартные размеры позволяют устанавливать розетки без возникновения зазоров. Это придает красивый внешний вид. Кроме того, с монтажом изделия справится каждый пользователь.
Популярные статьи  Как клеить виниловые обои на флизелиновой и бумажной основе на потолок

Монтаж подрозетников в бетонную стену своими руками

Первым шагом высверливают отверстие в стене, существует две методики сверления. Удобнее всего воспользоваться коронкой для бетонных поверхностей, обладающей победитовыми зубьями. С помощью этих зубьев коронка врезается в поверхность, и создает круглую дыру. Для обычных коронок подойдет диаметр коронки в семьдесят миллиметров.

Коронка просто надевается на электроперфоратор, и его подводят к созданной разметке и получают нужную пройму. После пройма вычищается от мусора.

Делать пройму нужно более глубокой, чем подрозетник, примерно на четыре миллиметра глубже. При отсутствии коронки, можно использовать дрель с победитовым сверлом. Для начала сверлится дырка в центре разметки, потом по краям вычерченного круга делают такие же небольшие дырочки, лучше сделать их количество побольше, чтобы выбивать бетонную часть было намного легче. Для выбивания используют молоток с зубилом, либо перфоратор.

При отсутствии коронки, можно использовать дрель с победитовым сверлом.

Если выбраны квадратные коробки, или для упрощения работы можно применить болгарку с диском из алмаза, Начинают также с центра, потом делают дырки по краям чертежа, остальная часть выбивается.

Если на данном этапе углубление прекращается, и издается резкий звук, значит, сверло попало на арматуру. В таком случае лучше перенести место установки розетки, понадобится уступить, лишь 3-5 сантиметров.

Если перенос никак нельзя сделать, то придется выбить бетонную поверхность, чтобы стал, виден металл, дальше пробейте его зубилом, или болгаркой.

После очистки проймы, коробка вставляется в нее, чтобы проверить правильность полученной проймы. Она должна легко входить в углубление, за ней должно оставаться пятимиллиметровое расстояние.

Если выбраны квадратные коробки, или для упрощения работы можно применить болгарку с диском из алмаза.

При правильности монтажа, переходят к созданию проймы выше или ниже пройм для коробки, То есть в том направлении, где проведена проводка. Данная пройма нужна для пропускания провода.

В коробке в обозначенном месте с помощью ножа проделывается дырка для провода. Просовывается провод, и примеряется к стене.

Переходят к приготовлению смеси. Можно выбрать смесь с главным компонентом в виде гипса или алебастра.

Чтобы избежать постоянной возни со смесью, лучше выбирать состав, включающий 3 части гипса, и 2 части штукатурки. Миксером состав перемешивается с водой, если она готовится порциями, то остатки старой застывшей части нужно убирать прежде, чем замешать новую порцию.

За пару минут до крепления подрозетника, пройму стоит намочить, дать воде пропитать поверхность, потом замазать его раствором. На сам подрозетник тоже наносят раствор (на заднюю сторону), но перед этим вставляется в него провод. Устанавливать его нужно так, чтобы края были одного уровня с бетонной поверхностью, а винты находились в горизонтальном положении.

Можно выбрать смесь с главным компонентом в виде гипса или алебастра.

При применении нескольких розеток в одном месте, нужно соединить проделанные отверстия с помощью болгарки. Чтобы вмонтировать коробки в стену, их сначала объединяют вместе, крепежами, которые на них сделаны как раз для этого. Поставить их нужно также как одиночные подрозетник.

При применении нескольких розеток в одном месте, нужно соединить проделанные отверстия с помощью болгарки.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать , но так получается не всегда

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно.

Монтаж подрозетников в бетонные и кирпичные стены

Кирпичные или бетонные стены имеют высокую прочность, поэтому для установки розеток в бетонную стену необходимо использовать перфоратор со специальными насадками. Они представляют собой цилиндрическую коронку с направляющим победитовым сверлом. С их помощью можно быстро справиться с бетонной стеной.

После того, как контуры для подрозетников готовы нужно удалить бетон посередине отверстия. Если не получается сделать это обычными инструментами, то нужно использовать перфоратор в ударном режиме. После того, как ниша готова, нужно убрать пыль и убедиться, что ничего не будет мешать монтажу короба.

Как установить подрозетник в бетонную стену

Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.

Установка подрозетников в бетоне Источник prom.st

Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.

Инструмент

Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.

Популярные статьи  Классификация регуляторов давления газа

Перфоратор Источник cmp24.ru

Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.

Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.

Коронка по бетону Источник static-eu.insales.ru

Разметка

Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.

Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.

Разметка выключателей, розеток и раздаточных коробок Источник chebo.biz

Способы подключения

Комбинированный способ подключения розеток

Подключать точки питания к электрокабелю можно двумя способами:

  • Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
  • Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.

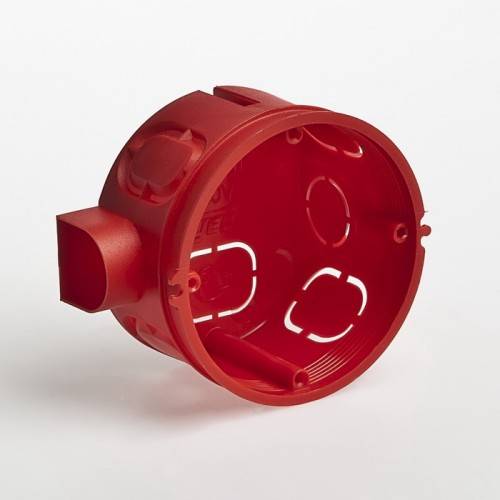

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — это диаметр, а 45 — глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

В зависимости от производителя и решаемых задач размеры подрозетников немного варьируются:

  • Диаметр может быть 68 мм или 60 мм, в редких случаях — до 72 (это «внешняя» кромка для Легранда, в стандартный цилиндр 68 мм сам подрозетник влезает);
  • Глубина зависит от типа устанавливаемой «начинки» и в минимуме составляет 40 мм, в максимуме — может достигать 60 и даже 75−80мм.

Следует также знать, что кроме стандартных компоновок существует подрозетники для гипсокартона — они стоят чуть дороже из-за небольших лапок, закреплённых на болтах. За счёт этих держателей корпус фиксируется на обратной стороне листа ГКЛ.

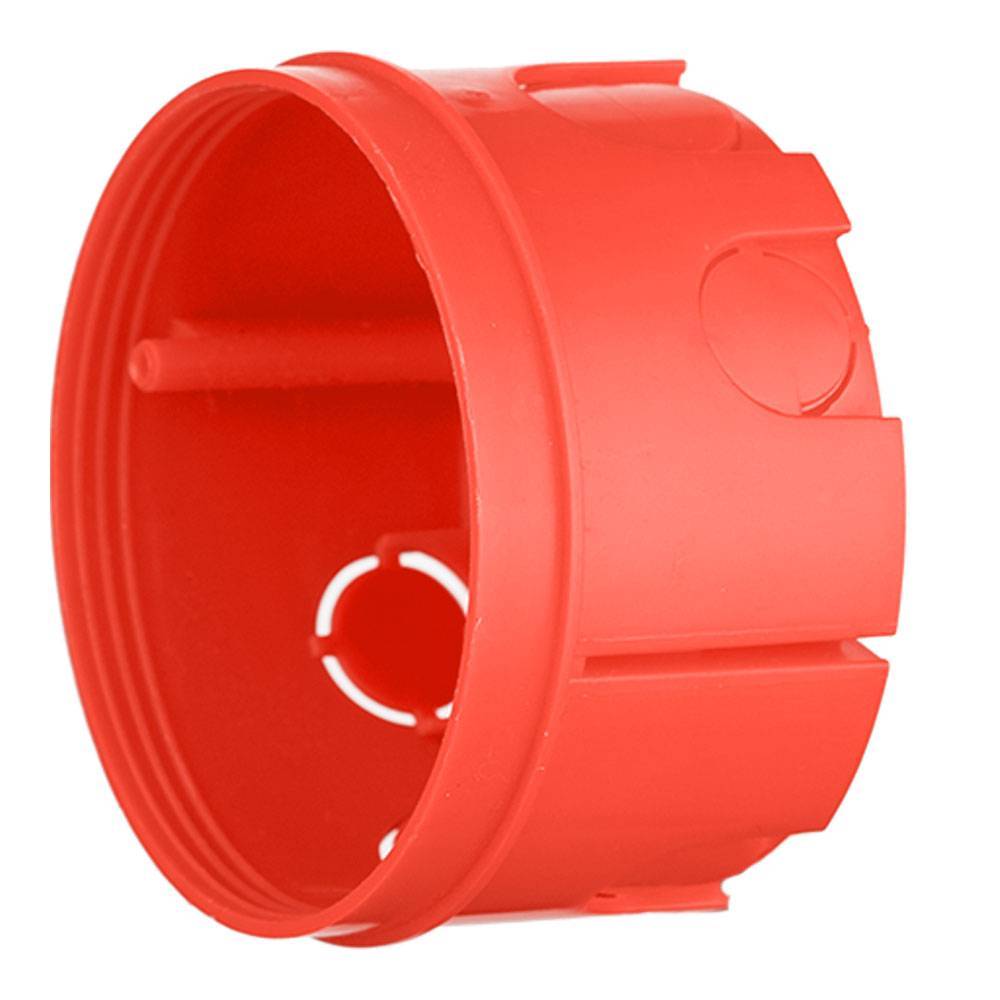

Подрозетники стандартных размеров 65×45

Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

Популярные статьи  Забор воздуха из салона или устраняем щели

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Как установить подрозетники в бетонные стены

Вспомогательным, но неотъемлемым элементом электросистемы являются подрозетники. Их используют как на промышленных, так и бытовых объектах с целью размещения скрытой проводки. В нем позволительно прятать провода и контакты не только розеток, но и выключателей, датчиков движений, диммеров, клеммников, регуляторов различных встроенных приборов (например, потолочного инфракрасного обогревателя, теплого пола). Правильный монтаж – гарантия надежной фиксации устройства, а поскольку короб выполнен из пластика – материала-диэлектрика, то и дополнительной изоляции между ним и стеной.

Установка подрозетника в бетонную стену

Инструкция по подготовке перед электромонтажом

Подготовительные мероприятия подразумевают под собой не только принятие ряда предмонтажных действий, но и заблаговременное приобретение определенных материалов и инструментов. Для работы потребуется:

  • алебастр/гипс;
  • грунтовка;
  • шпатель;
  • перфоратор/дрель;
  • бур/сверло толщиной 8 мм;
  • алмазная коронка по бетону, равная в диаметре 68-70 мм (при условии, что подрозетник будет стандартный);
  • специальная лопатка или зубило + молоток;
  • строительный уровень;
  • маркер/простой карандаш;
  • линейка/жесткая рулетка;
  • индикаторная отвертка;
  • наждачная бумага;
  • кабельная/проводниковая продукция;
  • собственно электроустройство (если розетка, то желательно с керамической основой) и короб соответствующего размера.

Обзаведясь нужными инструментами и материалами, начинать подготовительные работы необходимо с разметки зоны, где будет располагаться приспособление. С этой целью на бетонной стене карандашом или маркером рисуется середина будущей розетки, выключателя или иного прибора. Если планируется установка блока, то на поверхности первоначально отмечается центр крайнего приспособления. Через него в дальнейшем проводится линия по уровню, равная длине всего устройства. Воспользовавшись рулеткой или линейкой, на данной черте делаются отметины для остальных электромонтажных изделий.

Обзор и описание основных видов коронок

Для эффективного вырезания отверстий в важно правильно подобрать коронку с учетом материала, в котором будет проводиться бурение. В зависимости от этого выбирается тип коронки, который определяется видом режущей насадки. Для бетонных, каменных и кирпичных перегородок используются следующие кромки:

Для бетонных, каменных и кирпичных перегородок используются следующие кромки:

  • Алмазные.
  • Карбидно-вольфрамовые.
  • Победитовые.

Расскажем подробно о каждом виде.

Алмазные

Особенность такого инструмента заключается в технологии безударного бурения. При таком способе получается более правильная геометрия отверстий, чем при вырезании инструментом с твердосплавными напайками.

Отверстия, пробуренные алмазной коронкой (А) и твердосплавной (В)

Существует две технологии бурения по бетону: “мокрое и “сухое”. Соответственно, для каждого из них применяются различные виды коронок.

Инструмент мокрой резки.

В таких коронках режущая часть представляет алмазные насадки, припаянные к основанию тугоплавким припоем. Если в процессе резки на кромку не будет податься вода для охлаждения, насадка быстро нагреется до пороговой температуры (около 600°С), после чего инструмент выйдет из строя.

Пришедшую в негодность коронку данного типа, можно восстановить, не смотря на то, что это дорогой процесс, его стоимость будет ниже цены нового инструмента.

Инструмент сухой резки.

При изготовлении коронок, не требующих принудительного охлаждения, режущие насадки свариваются с основанием при помощи лазера. Такой инструмент может быть подвержен более высокой термальной нагрузке, но, к сожалению, при выходе из строя, он не подлежит восстановлению.

Коронки Rubi Foragres для сухой резки бетона

Преимущества и недостатки корончатых фрез с алмазным напылением.

Начнем с несомненных достоинств:

Основной минус алмазных насадок – высокая стоимость, которая может быть компенсирована возможностью восстановления инструмента. Но это доступно только для корончатых фрез мокрой резки. Для работы с такими коронками требуется специальный бурильный инструмент, покупать который ради сверления десятка-другого отверстий не имеет смысла. Это техника профессионального уровня.

“Сухие коронки можно использовать с обычным перфоратором, при безударном режиме его работы. Но для этого необходим определенный навык, инструмент довольно хрупок, если возникает вибрация (например, когда проворачивается опорное сверло), могут отломаться режущие насадки. Такая коронка восстановлению не подлежит.

Карбидно-вольфрамовые

Данный тип режущего покрытия позволяет работать кирпичом, бетоном и керамическим материалом (например, кафельной плиткой). Если такая фреза натолкнется на металлические фрагменты, она практически всегда выходит из строя, то есть, для резки железобетона такой инструмент не подходит.

Победитовые

Это наиболее распространенный тип корончатой фрезы. Основная его особенность заключается в том, что в качестве режущего материала используются зубцы из победита или другого твердого сплава.

Корончатая фреза с твердосплавными вставками и хвостовиком SDS

Для инструмента данного типа предусмотрен ударный метод бурения, то есть он предназначен для использования совместно с перфораторами. Соответственно, хвостовик таких коронок выполнен под патрон SDS (возможны варианты SDS+ и SDSMAX).

Основное достоинство такого бура – невысокая стоимость. Что касается недостатков, то к ним можно отнести:

  • Быстрый износ инструмента.
  • Невозможность восстановления режущих насадок.
  • Выход из строя при контакте с металлическими фрагментами (арматурой).

Несмотря на большое число недостатков, инструмент с твердосплавными насадками остается востребованным ввиду своей невысокой стоимости.
