Прокладка трубопровода методы и технологии

Содержание

Монтаж внутренних трубопроводов

Устройство внутренних трубопроводов в зданиях производят согласно требованиям СНиП 3.05.01-85. Этот нормативный документ распространяется на монтаж систем холодного и горячего водоснабжения, отопления, канализации, водостоков, вентиляции, кондиционирования воздуха.

Принципы прокладки водопровода

При диаметре труб 50 мм и более водопровод используют из чугунных труб, при диаметре ввода меньше 50 мм – из стальных труб. Место прохода водопровода должно отстоять от коллектора канализации, теплопроводов и газопроводов на расстоянии не менее 1,5 м. Ввод водопровода через стену здания необходимо обустраивать так, чтобы предотвратить его повреждение при возможной осадке. Магистральные водопроводные трубы в жилых и общественных зданиях прокладывают в подвалах, а на производственных предприятиях в чердачных помещениях или по стенам технического этажа.

Прокладка трубопровода методы и технологии

Схема монтажа водопровода в доме.

Горизонтальные трубопроводы укладывают с уклоном 0,002 – 0,005 в сторону ввода для опорожнения труб от воды при ремонте. На внутренних водопроводных сетях ставится арматура: вентили, задвижки, водоразборные краны, обратные клапаны, смывные краны и смесители. Монтаж водопроводной сети осуществляется таким образом, чтобы трубы отступали от стен на 15 – 20 мм и имели уклон 0,002 – 0,005 в сторону водоразборных кранов. При этом в самых низких участках магистрали устанавливают пробки для выпуска воды. Допускается отклонение водопроводных стояков от вертикали не более 2 мм на 1 м длины. В участках прохода труб через перекрытия они заключаются в гильзы из кровельной стали.

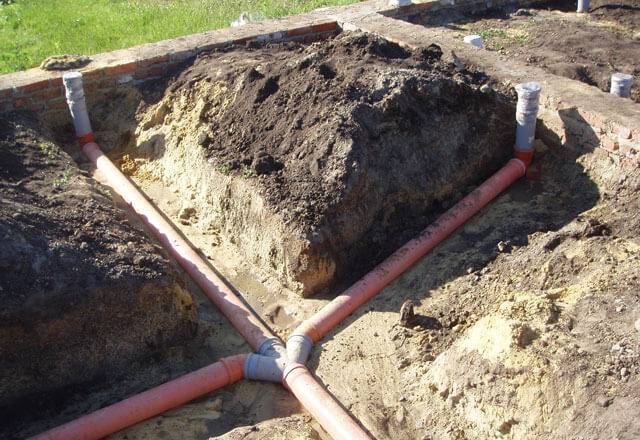

Особенности монтажа канализации

Водоотведение может осуществляться централизованно через городские канализационные сети или для отдельных групп зданий через местную систему. Местные системы водоотведения предназначаются для удаления и обезвреживания сточных вод в количестве не более 12 м3 в сутки при отсутствии централизованной канализации. Местную систему водоотведения можно применять, если нет опасности загрязнения почвы и грунтовых вод, используемых для водоснабжения.

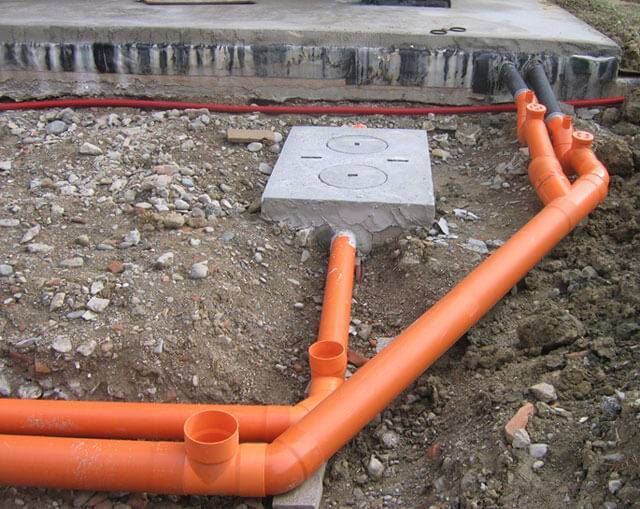

Схема канализации в частном доме.

Для устройства внутренней канализации монтируют чугунные или (реже асбестоцементные). Начинают монтаж со сборки стояков, которую ведут снизу вверх, при этом трубы размещают строго вертикально. Диаметр стояка канализации при подсоединении унитаза должен составлять 100 мм, а при подсоединении других источников стоков может быть 50 мм. Над канализационными стояками устанавливают , которые должны на 50 мм превышать диаметр стояка и выходить на 0,7 м выше кровли. Для возможности прочистки канализационные трубы внутри здания оборудуются ревизиями, которые монтируются возле поворотов и мест соединения нескольких труб. Их устанавливают на расстоянии не более 12 – 15 м друг от друга при диаметре трубы 50 и 100 мм соответственно, а также над каждым отступом и под санитарными приборами.

Выпуск внутренней сети канализации прокладывают от смотрового колодца. Для этого делают отверстие в фундаменте дома размером 40х40 см и после проведения трубы заделывают его глиной с оштукатуриванием цементным раствором. Длина выпуска от стояка до смотрового колодца не должна превышать 10 м для трубы диаметром 50 мм, 20 м — для 150 мм.

Смотровые колодцы устраивают в местах присоединения линий или на поворотах минимум через 40 м. Для выполнения стенок смотровых колодцев используют железобетонные кольца. Люки колодцев необходимо надежно закрывать. Глубина траншеи для прокладки наружной канализации должна соответствовать уровню промерзания грунта. Канализационные трубы необходимо уложить раструбами навстречу движению жидкости, непосредственно на плотный грунт или песчаную подушку толщиной 10 – 12 см.

Внутренние сети диаметром 50 – 200 мм монтируют с уклоном 0,035 – 0,008. Дворовые сети диаметром 125 и 150 мм выполняют с уклоном не менее 0,007, проверяя нивелиром. Пространство между трубой и стенками траншеи засыпают песком и уплотняют во избежание деформаций трубопровода. Прокладка наружных и внутренних технических коммуникаций требует четкого соблюдения правил монтажа, чтобы обеспечить высокую надежность трубопровода, а значит, избежать протечек, прорывов и засоров.

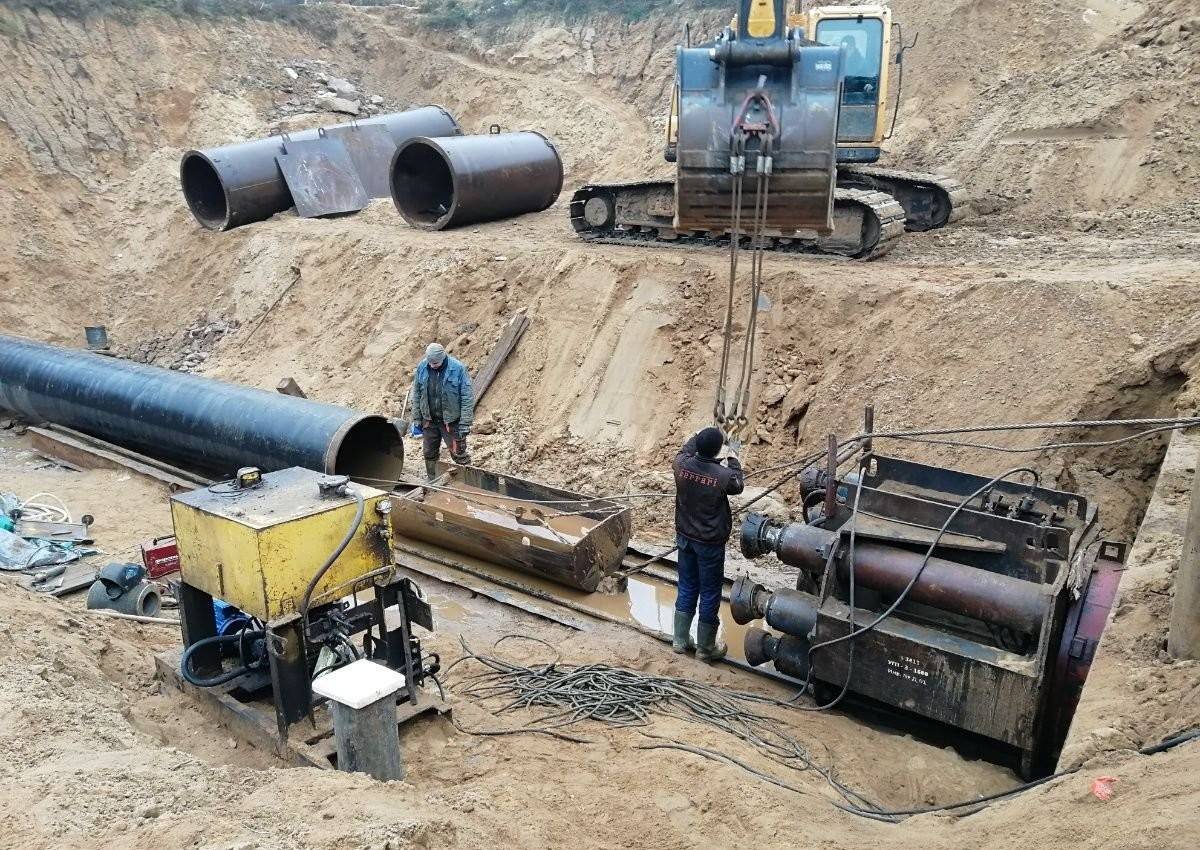

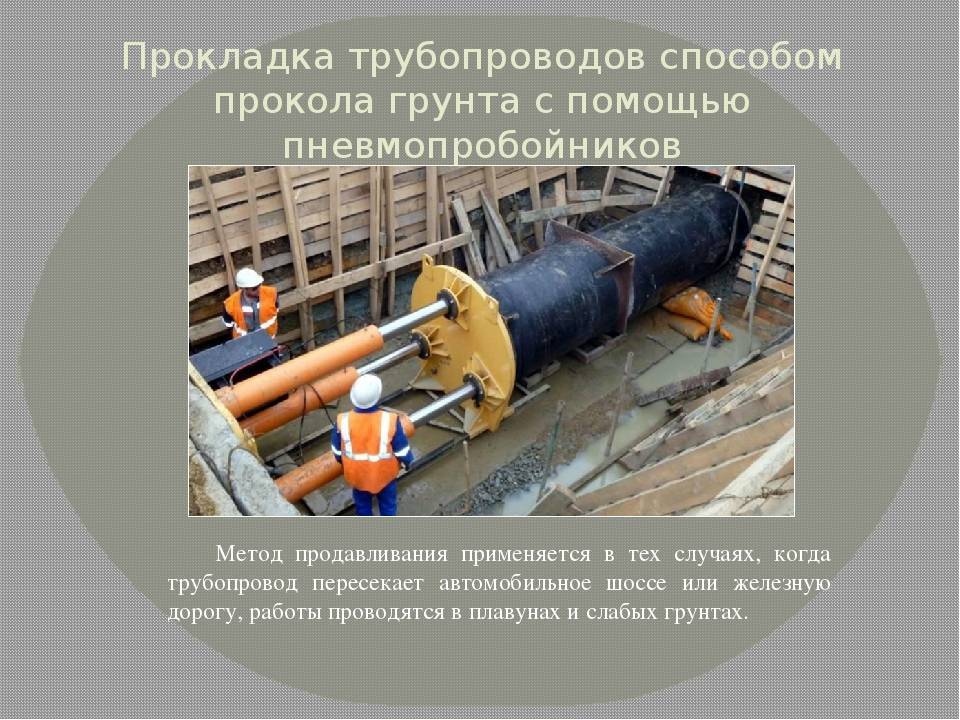

Метод продавливания

Метод продавливания предназначен для укладки металлических труб большого диаметра (от 800 мм). А одной из его главных особенностей является отсутствие необходимости выкапывания траншеи. Данный способ используется для трубопроводов не длиннее 80 метров. Суть метода заключается в том, что гидравлические домкраты вдавливают стальной футляр с ножом на конце в землю. Она высыпается в трубы, далее их необходимо вычищать вручную.

Прокладка трубопровода методы и технологии

Данный метод широко используется при укладке трубопроводов под различными сооружениями, автострадами и рельсами. Также он задействован при проведении водо-, нефте- и газопроводов, монтаже канализаций. Помимо того, что таким способом можно использовать трубы большого диаметра, имеются и другие преимущества: относительно небольшие расходы и скорость работ.

Монтаж внутренних трубопроводов

В СНиП 3.05.01-85 регламентирован устройство внутренних трубопроводов. Документ действует также на системы водоснабжения, климатическое оборудование, отопление, водостоки и аналогичные коммуникации.

Основные принципы работы

Прокладка трубопровода методы и технологии

При прокладке труб необходимо оставлять расстояние в 15 – 20 мм от стен с небольшим уклоном к водоразборным кранам. В крайних низких магистралях сети размещаются пробки для выпуска воды. Максимальное отклонение стояков от вертикали составляет 2 мм на метр сети. Если магистраль проходит через стены или перекрытия, то эти участки дополнительно укрепляются гильзами из кровельной стали.

Особенности

Водоотвод можно реализовывать через местную систему либо централизованно. Первый вариант используется для удаления сточных вод объемом не больше 12 кубических метров в сутки, когда отсутствует городская канализация

При этом необходимо большое внимание уделять безопасности окружающей среды. Нельзя откачивать загрязненную воду, которая может нанести вред почве

И необходимо придерживаться суточного ограничения.

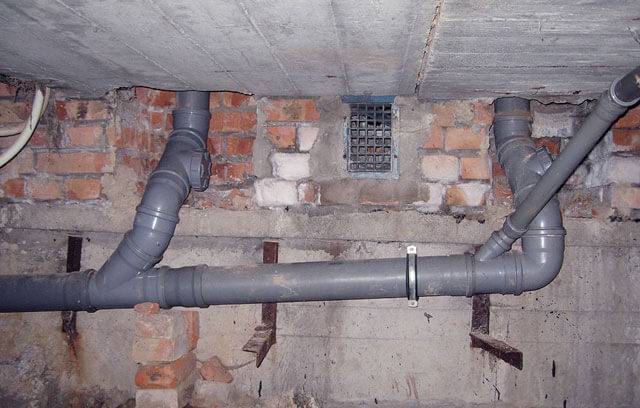

Для прокладки внутренней канализации в основном используют пластмассовые или чугунные трубы (подробнее: «Как выполняется прокладка канализационных труб – пошаговое руководство с примерами»). В некоторых ситуациях также берут асбестоцементные трубы. Процедура начинается со сборки вертикальных стояков. При подключении унитаза диаметр стояка должен равняться 100 мм. К другим источникам подходит и 50 мм. Вытяжные трубы размещают над канализационными стояками, диаметр которых больше на 50 мм. А выходить они должны на 70 см над кровлей.

Прокладка трубопровода методы и технологии

Чтобы канализационные трубы можно было прочищать внутри здания, они оборудуются ревизиями. Их размещают в местах соединения или поворота. Размещаются они на удалении не более 12 м, если труба 50 мм диаметром, когда 100 мм, то расстояние составляет 15 м. Отпуск сохраняется также под санитарными приборами.

Популярные статьи  Переделываем балкон в комфортную комнату 35 фото

От смотрового колодца размещают выпуск канализации. Для его реализации проделывают отверстие в основании сооружения диаметром 40 см. Когда труба уже проведена, его заделывают с помощью глины и цемента. Расстояние выпуска между колодцем и стояком не должно быть больше 10 м, если диаметр трубы равен 50 мм. Если же он 150 мм, то длина становится 20 м.

Прокладка трубопровода методы и технологии

Исходя из уровня промерзания грунта, определяется глубина прокладки наружной канализации (детальнее: «Какая глубина прокладки канализационной трубы будет оптимальной в каждом конкретном случае»). Канализационные трубы укладываются таким образом, что раструбы проходят навстречу течению воды. Они размещаются на плотный грунт либо заготавливается песчаная подушка в 10 см для их прокладки.

Внутренние трубопроводы с диаметром сечения от 50 до 200 мм прокладываются с уклоном от 0.008 до 0.035 градусов. Для дворовых коммуникаций (125, 150 мм) требуется уклон от 0.007 градусов. Для его определения используется специальный прибор — электронный нивелир. Между трубой и стенками траншеи насыпают песок, а затем его утрамбовывают. Так удается защитить трубопровод от возможных деформаций.

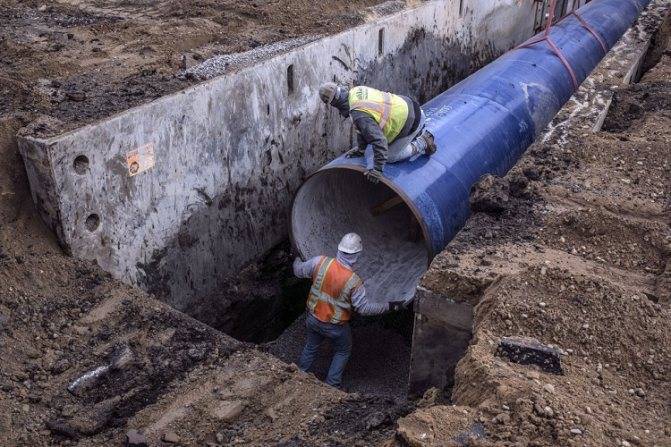

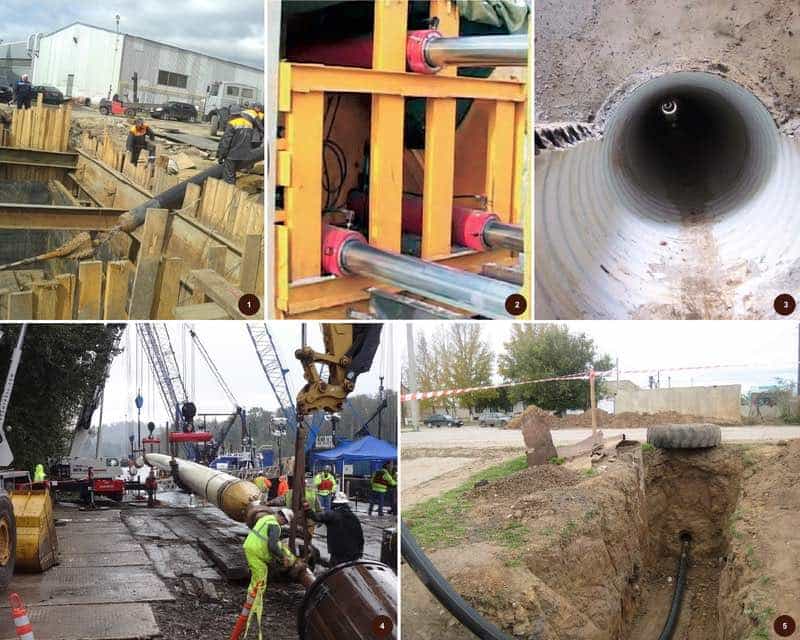

Прокладка трубопроводов в футлярах

На пересечениях с железнодорожными путями, автомобильными дорогами, проездами и другими инженерными сооружениями подземные трубопроводы прокладывают в футлярах, внутренний диаметр которых обычно на 100 . . . 200 мм больше наружного диаметра прокладываемого в нем трубопровода (с учетом толщины теплоизоляционной конструкции). Концы футляра должны выходить за пределы пересечения не менее чем на 0,5 м в каждую сторону, но не менее 5 м от головки крайнего рельса. После укладки трубопровода концы футляра уплотняют просмоленной паклей и заливают битумом.

Футляр воспринимает давление грунта и подвижные нагрузки от транспорта. При строительстве промышленных объектов такие футляры укладывают (в соответствии с ППР) двумя способами: без нарушения нормальной работы транспорта (бестраншейный или закрытый) и с прекращением движения транспорта (открытый). Применение того или иного способа прокладки трубопровода зависит от категории дорог и путей.

Сооружение перехода трубопровода как открытым, так и закрытым способами состоит из следующих основных операций: рытья котлована, разработки грунта, установки защитного футляра внутри разработанного грунта (одновременно с его разработкой или после), протаскивания через футляр изолированного трубопровода с установкой его на опоры, засыпки трубопровода и восстановления участка пересекаемой дороги. Сооружение перехода оформляют актом.

Для бестраншейной прокладки трубопроводов в зависимости от того, как производится разработка (проходка) грунта, применяют следующие способы: прокол без выемки грунта, продавливание с выемкой грунта и горизонтальное бурение с выемкой грунта.

Прокол без выемки грунта (рис. 126) — наиболее распространенный способ бестраншейной прокладки трубопроводов в футлярах диаметром до 500 мм. При этом способе на конец футляра 6 по ходу движения надевают или приваривают наконечники 8 конической формы, после чего футляр укладывают на дно котлована на проектной глубине. К другому концу футляра прикладывают горизонтальное усилие с помощью гидродомкратов 1, лебедок с системой полиспастов и тракторов. Прокол без выемки грунта для прокладки футляров диаметром до 300 мм выполняют также пневмопробойниками ударного действия, а диаметром до 500 мм — вибрационными установками.

Продавливания с выемкой грунта применяют при прокладке футляров большого диаметра. При этом способе футляр вдавливается открытым концом в грунт, разрабатываемый механическим или ручном способом и удаляемый тележками, скреперами, совками, винтовыми конвейерами.

Для продавливания футляра диаметром до 1220 мм с механизированным удалением грунта применяют установку У-12/60. Установку размещают в котловане, который располагают на начальном участке. Футляр 2 с головкой 1 продавливается в результате усилий до 3400 кН, развиваемых двумя гидродомкратами 5 и передаваемых на футляр через вставку 4. Головка футляра на конце имеет кольцевую режущую кромку. Грунт из футляра извлекают челноком 9, который приводится в возвратно-поступательное движение от лебедки 7. Максимальная длина проходки установки 60 м, скорость проходки 8 м/ч.

Горизонтальное бурение — способ проходки под дорогами при прокладке одновременно нескольких трубопроводов. При бурении грунт перед футляром разрабатывают механическим резанием или размывают струей воды под напором и удаляют из скважины отработанной водой, винтовым или скребковым конвейерами. Для горизонтального бурения применяют различные машины и установки типа УГБ и ГБ.

При всех способах бестраншейной прокладки секции трубопроводов, устанавливаемые внутри футляра, должны иметь минимальное число сварных стыков, которые предварительно контролируют радиографическими методами. Все участки трубопровода, заключаемые в защитные футляры, предварительно испытываются и изолируются.

Перед протаскиванием внутрь футляра секцию спускают в котлован, устанавливают на ней опоры и укладывают на направляющие. Секцию протаскивают в футляр автокраном или трубоукладчиком, закрепив один конец каната за торец укладываемой секции, а другой — за крюк крана. Отводной блок приваривают к футляру или закрепляют канатом. При укладке секции без специальных опор ее поверхность защищают деревянными рейками.

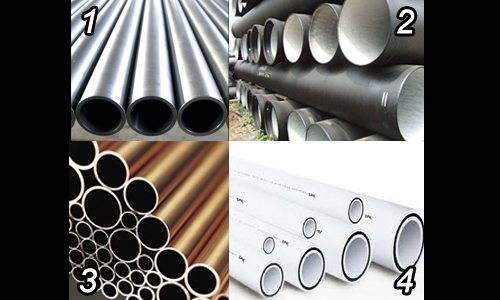

Материалы для изготовления труб

Большинство неполадок трубопроводов возникают из-за неправильного выбора материала труб, несоответствия их прочности фактическим нагрузкам, возникающим в процессе эксплуатации.

У каждого из этих материалов есть свои особенности, обеспечивающие потребительский спрос. Чаще всего в России для устройства водопровода и канализации по-прежнему используют стальные трубы, имеющие самую низкую стоимость. Однако сталь имеет множество недостатков: трубы склонны к коррозии, нуждаются в покраске снаружи, внутреннее сечение быстро зарастает; монтаж требует профессионализма, чтобы избежать протечек.

Прокладка трубопровода методы и технологии
Виды металлических труб: стальные, железные, медные, металлопластиковые.

Медь – это традиционно дорогой, но очень долговечный материал. Она выдерживает любые температуры, не подвержена коррозии и зарастанию просвета трубы. Трудозатраты на монтаж трубопровода окупаются значительным сроком службы, поэтому медь выбирают те, кто предпочитает экономии качество. Из полимерных материалов среди отечественных потребителей наибольшей популярностью начинают пользоваться полипропиленовые трубы благодаря своим отличным эксплуатационным свойствам, надежности и относительно низкой стоимости.

Скрытый способ прокладки

При данном методе трубу укладывают в траншею либо непроходной канал. Если в процессе эксплуатации потребуется доступ к трубам, то необходимо вскрытие соответствующих конструкций.

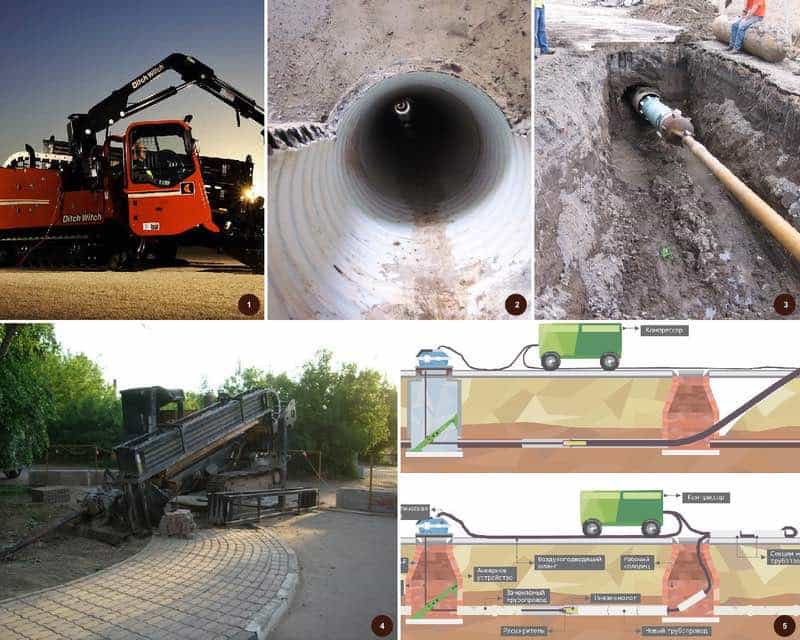

Закрытый способ

При нем грунт не вскрывается. Такой вариант еще носит название бесканальная прокладка водопроводныд труб. Он осуществляется следующими методами:

  • Выполняются вибропроколы посредством использования вибрационных установок.
  • Гидропроколы. При этом используется ручной или приводной прокалыватель.
  • Механические проколы, при которых используют домкрат.
  • Проколы, при которых используется винтовой прокалыватель грунта.
  • Выполнение пневмопробивки пневмопробойником.
  • Вибровакуумный способ прокладки.
  • Продавливание.

Может использоваться бурение или выполнение микротоннелей. Возможен вариант щитовой и штольневой проходки.

Прокладка инженерных коммуникаций закрытым способом

То, каким способом будет прокладываться труба, зависит от ряда факторов. Значение имеет длина и диаметр всей конструкции. На это также оказывают влияние особенности грунта и гидрогеология. Зависит от того, какое оборудование будет применяться.

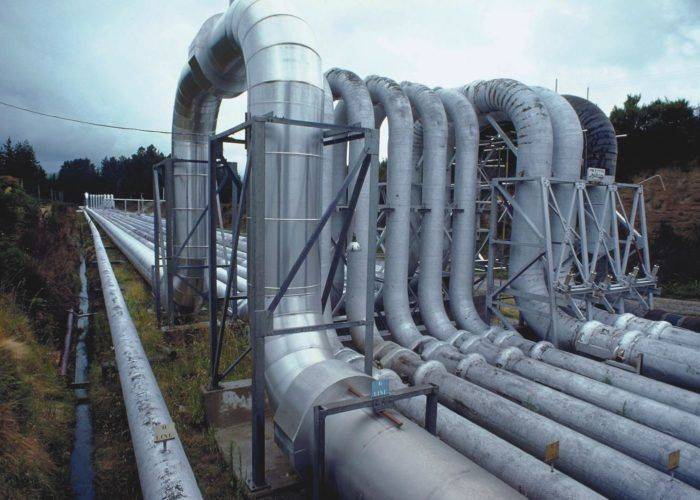

Укладка трубопровода надземным способом

Такой способ характеризуется наличием целого ряда преимуществ при эксплуатации. Этот способ рекомендован к использованию тогда, когда прокладка под землей по каким-то причинам затруднена. Его можно осуществить на участке, имеющий любой рельеф своими руками . При данном способе используют следующие устройства:

  • Использование балочной системы.
  • Прямолинейный способ прокладки. При нем продольные деформации не компенсируются. Осуществляются однопролетные переходы, многопролетные системами с жесткими или земляными опорами.
  • Способ, при котором используется самокомпенсация продольных деформаций. Как правило, это однопролетный консольный переход либо многопролетная система, которая имеет трапецидальные компенсаторы.
  • Вариант прокладки в виде изломов «змейкой». Может иметь место эстакада либо мост.
Популярные статьи  Калькулятор расчета общего объёма системы отопления

Возможна арочная, балочная или висячая конструкция.

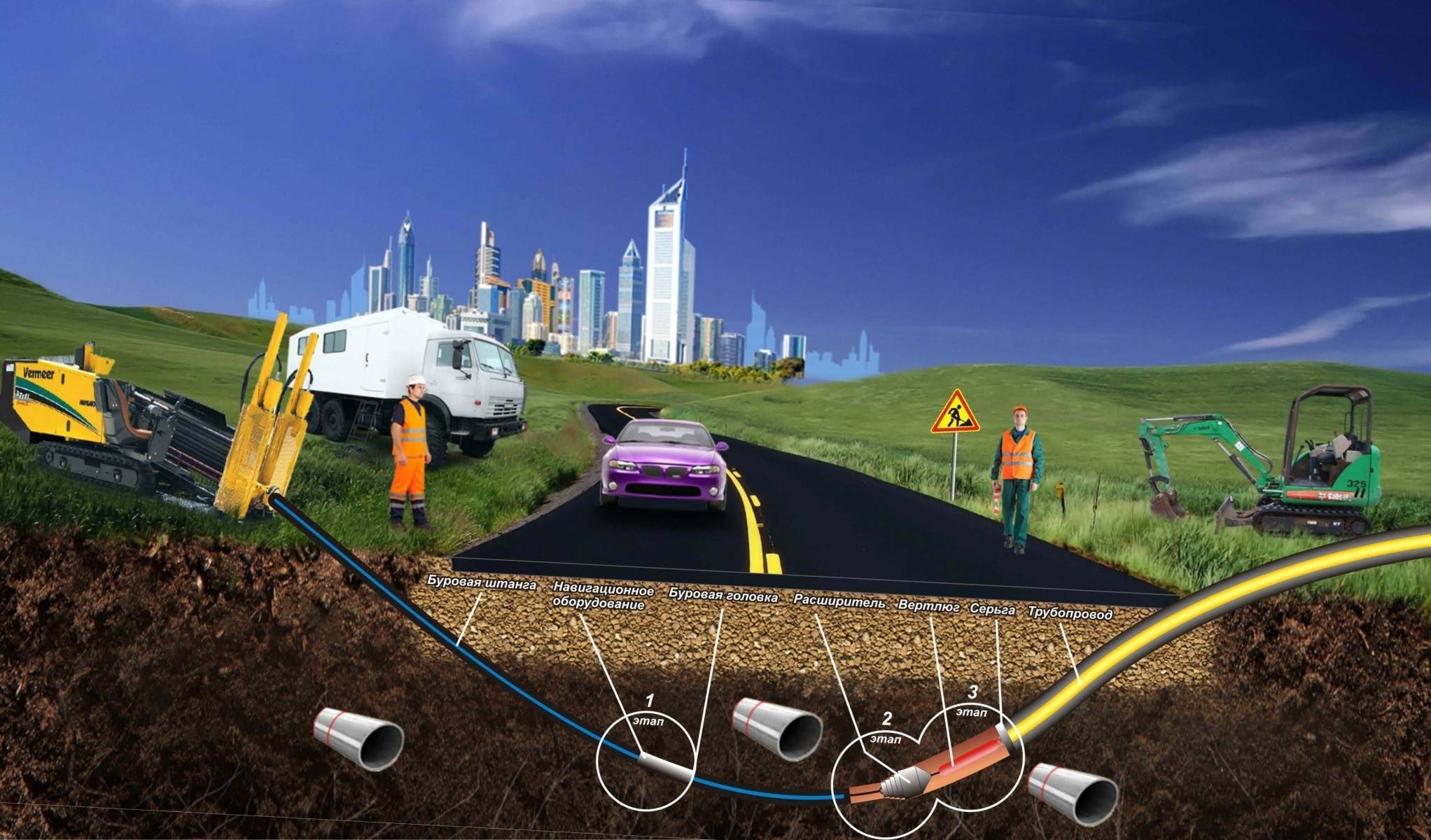

Прокладка под землей без траншеи

При этом методе схема идентична той, что используется в тех случаях, когда прокладываются надземные трубопроводы, имеющие в своем составе компенсационные участки. Если местом нахождения трубы является сплошное основание, то схемы укладки могут быть различными и определяется длиной трубопровода. На это также оказывает влияние то обстоятельство, при котором имеются или отсутствуют поперечные кольца жесткости.

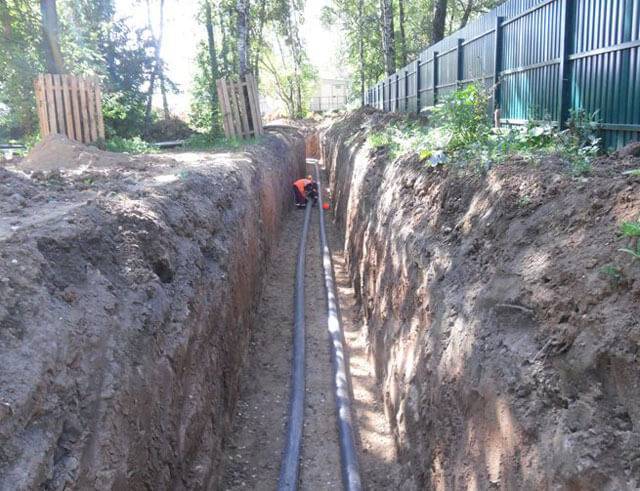

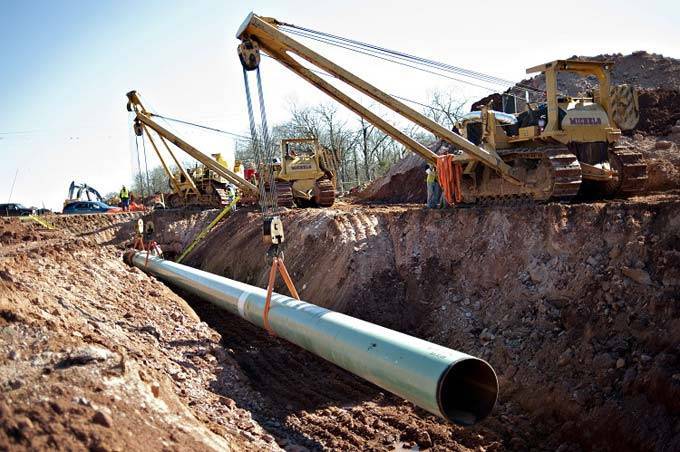

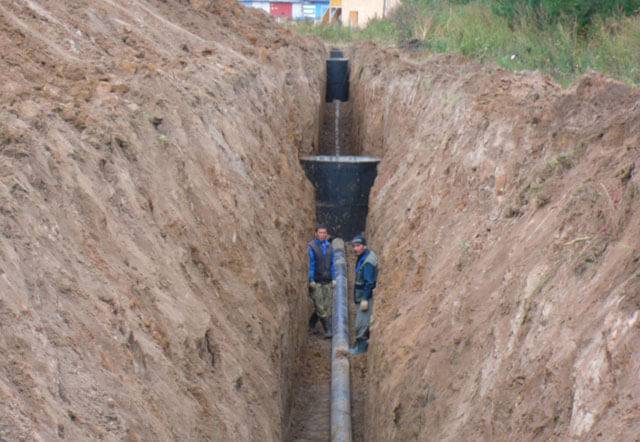

Открытый способ прокладки трубопроводов

В основном открытый метод прокладки трубопровода применяется в обстоятельствах, когда отсутствует необходимое оборудование для реализации закрытого. Поскольку данный вариант относится к компромиссным, он обладает рядом недостатком: необходимость больших расходов, разрушения ландшафта с последующим его восстановлением, временная приостановка работы предприятий, находящихся в зоне работ, затруднение перемещения и так далее.

Открытый метод прокладки трубопровода и канализаций заключается в выкапывании траншей нужной глубины с их последующим укреплением и размещением самих труб. Задача состоит из нескольких этапов.

Прокладка трубопровода методы и технологии

Этапы работ:

  • Выкапывание траншеи, ее выравнивание;
  • Укрепление траншеи;
  • Отсыпка подушки;
  • Укладка трубопровода;
  • Укрывание труб;
  • Закрытие траншеи;
  • Восстановление ландшафта территории или дорожного покрытия.

Закрытые технологии широко применяются внутри городов, но также задействованы и за их пределами. Таким методом прокладываются коммуникации под водными сооружениями, в природных заповедниках, а также под рельефами, в районе которых не получится реализовать открытый трубопровод. К ним относятся болота, овраги, каньоны и так далее.

Что собой представляет прокладка трубопровода?

При выполнении подобных работ осуществляется прокладка водопровода, инженерных сетей либо отдельных коммуникаций. По ним необходимое вещество, будь то жидкость или газ, транспортируются потребителю. Каким способом, должны прокладываться и соединяться конструкции, а также глубина прокладки для водопроводных труб, всё описано в проектной документации. Основой для его разработки является проектно-техническая документация и действующие нормы.

Прокладка трубопровода методы и технологии
Установка канализации с колодцем

Трубопровод может быть проложен под автотрассой и линией железнодорожных путей, любой постройкой. При этом асфальтовое покрытие и подземные инженерные сооружения не нарушаются. Для магистральных прокладки трубопроводов используется траншейный способ. В этом случае нарушается почвенный покров, парализуется движение транспорта. После прокладки придется все восстанавливать.

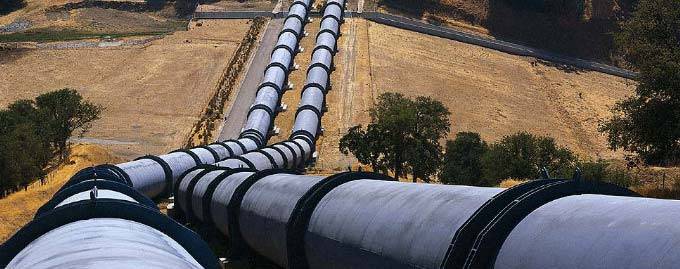

Классификация магистральных труб

По материалу

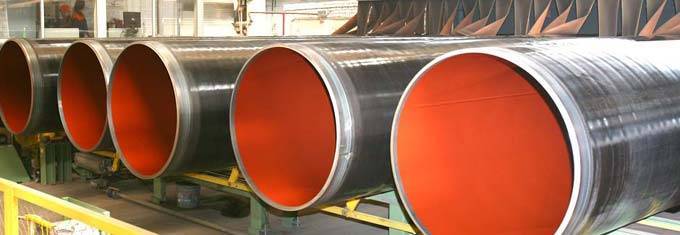

Стальные

Получили наибольшее распространение за счет надежности, относительно невысокой цены и простоты сварки. Применяются во всех типах магистральных трубопроводов, но, в последние годы, процент использования стальных труб неуклонно падает. Основные причины этого низкая коррозионная стойкость материала, потребность в большом количестве компенсаторов различного типа при в трубопроводах, высокая трудоемкость прокладки.

Соединения стальных труб осуществляют с помощью сварки. От коррозии используют метод катодной защиты или покрытие битумно-резиновой изоляцией. Для транспортирования сильно агрессивных сред, применяют стальные трубы с внутренней изоляцией.

Чугунные

В основном применяются в системах водоснабжения и водоотведения. Достоинства — долговечность и коррозионная стойкость включая стойкость к коррозии под воздействием блуждающих токов. Применяются для магистралей в условиях больших нагрузок на грунт. Современные образцы изнутри покрываются цементно-песчаным составом, для уменьшения скорости образования отложений.

Учитывая то, что коррозионная стойкость зависит от целостности внутреннего и внешнего покрытия, основной недостаток — хрупкость материала, По этой же причине плети трубопроводов имеют ограниченную гибкость, что увеличивает риск протечек.

Для чугунных труб используют стыки с асбестоцементной заделкой, они эластичны, хорошо сопротивляются вибрационным нагрузкам и надежны. Существуют соединения на резиновых кольцах без чеканки.

В настоящее время применение этого типа труб ограничено из-за высокой цены и сложности укладки, обусловленной большим весом.

Прокладка трубопровода методы и технологии

Полимерные (пластиковые)

Изготавливают из полиэтилена, поливинилхлорида, полипропилена, стеклопластика и др. В основном используются в системах водоснабжения, газоснабжения и тепловых сетях. Вид полимера подбирается в зависимости от санитарных требования (для питьевой воды) и условий эксплуатации.

При достаточной жесткости, такие трубы гибкие и эластичные, что позволяет компенсировать небольшие сдвиги грунта и тепловое расширение. Полная инертность к транспортируемым средам и устойчивость ко всем видам коррозии обеспечивают длительный срок службы. Для наземной прокладки используют предизолированные трубы — устойчивые к ультрафиолетовому излучению.

Полимерные магистральные трубы — наиболее прогрессивный вид, по мере развития химической промышленности, область применения постоянно расширяется

Асбестоцементные и бетонные

Отличаются высокой долговечностью готовых конструкций, коррозионной стойкостью механической прочностью и относительно низкой ценой. Внутренняя поверхность устойчива к образованию минеральных отложений и образованию ила. В основном используются для систем технического водоснабжения, водоотведения и канализации. Соединения для этого вида труб осуществляют муфтами с резиновыми кольцами.

По диаметру

К магистральным, по Российским нормативам, согласно ГОСТ 20295-85, относят трубы с диаметром более 114 мм. По европейской классификации — магистральными определяются трубы из любого материала с диаметром более 200мм.

В нефтяной отрасли, в зависимости от диаметра труб для магистральных нефтепроводов существует разделение на классы:

  • I – диаметр более 1000 мм,
  • II – от 500 до 1000мм,
  • III – от 300 до 500 мм,
  • IV – менее 300мм.

Прокладка трубопровода методы и технологии

По исполнению

По Российской классификации выделяют трубы «обычного» и «северного» исполнения.

  • В хладостойком исполнении к ударной вязкости и доле вязкой составляющей в изломе предъявляются требования, выполнение которых должно обеспечиваться при температуре минус 20 °С, а для образцов с U-образным концентратором при минус 60 °С
  • В обычном исполнении требования смягчены до 0 и минус 40°С соответственно.

По внутреннему рабочему давлению

  • Напорные. Для водоснабжения, газоснабжения, тепловых сетей, нефтегазопроводы.
  • Безнапорные. Используются в системах водоотведения и канализации.

В газовой отрасли, в зависимости от рабочего давления, выделяют трубы для двух классов магистральных газопроводов:

  • Класс I — режимы работы под давлением от 2,5 до 10 МПа (от 25 до 100 кгс/см2),
  • Класс II — рабочий режим в пределах от 1,2 до 2,5 МПа (от 12 до 25 кгс/см2).

По рабочей температуре переносимой среды

  • Используются в холодных трубопроводах (менее 0 °C).
  • В нормальных сетях (от +1 до +45 °C).
  • В горячих трубопроводах (выше 46 °C).

По типу изоляционного покрытия

В целях защиты от коррозионного воздействия применяют покрытия, обладающие свойствами диэлектрика (защита от коррозии, порождаемой блуждающими токами), водонепроницаемости, термостойкости, эластичности и механической прочности.

Прокладка трубопровода методы и технологии

Коротко о главном

Когда нужно проложить трубопровод по участку, который пересекает дорога, приходиться применять новые технологии. Чтобы не ломать покрытие при рытье открытой траншеи, выполняют прокол грунта. Такой метод бурения подразумевает продавливание почвы стальной штангой с острым наконечником непосредственно прямо под дорожным полотном.

В полученный канал впоследствии заводиться трубопровод. Также способ применяют при прокладке кабельной трассы. Работу можно выполнить вручную самостоятельно, если длина прокола будет небольшая. А в промышленных масштабах применяется специальная техника.

Факторы, на которые стоит обратить внимание при расчёте глубины прокладки

На трубу в грунте, как правило, воздействуют различные губительные факторы. К ним можно отнести:

  • давление почвы;
  • коррозию;
  • блуждающие токи.

Эти разрушающие факторы должны в обязательном порядке учитываться при выборе материала будущей коммуникации.

Популярные статьи  Огнеупорная смесь для кладки печей

Помимо промерзания, нежелателен и перегрев трубопроводной конструкции, который может произойти в жаркий период года. Рассмотрим основные факторы, от которых зависит непосредственно глубина прокладки той или иной трубопроводной конструкции:

  • температурные колебания в конкретном регионе. Температурные показатели в летний и зимний периоды года;
  • состав почвы;
  • растительность на конкретном участке, где будет осуществляться прокладка трубопровода;
  • температура рабочей среды, которая будет передвигаться по трубопроводной линии;
  • глубина залегания вод в почве или же их полное отсутствие;
  • количество осадков, выпадающих в конкретном регионе, где будет производиться прокладка коммуникации.

Для правильного монтажа трубопроводной конструкции в почве необходимо учесть каждый, из вышеперечисленных факторов. На сегодняшний день благодаря развитию технологий, их определение не составляет большого труда.

Прокладка трубопровода методы и технологии

Трубы, прокладываемые под землей, иногда требуют дополнительной защиты или изоляции

Прокладка водопровода под землей: советы

После определения глубины залегания коммуникации необходимо учесть ещё несколько важных моментов и особенностей такой прокладки. Рассмотрим их:

  • для водопроводов, которые транспортируют горячую воду, наиболее подходят металлопластиковые или армированные трубы. Ни в коем случае не рекомендуется приобретать для таких целей изделия из полипропилена (ПП);
  • организация теплоизоляции является обязательным мероприятием как для холодных, так и для горячих труб. Это позволит сохранить правильную температуру в трубопроводе;
  • при траншейной укладке труб желательно использовать неразъёмные стыки, так как монолитная конструкция в таком случае является наиболее правильным решением;
  • показатель грунтового покрытия на территории (которая часто затапливается) не должен превышать 1 м;
  • главный кран в вододоставляющей коммуникации должен быть смонтирован таким образом, чтобы к нему всегда был свободный доступ;
  • работы по прокладке водопроводной трубы под землёй можно двумя способами: траншейным и бестраншейным.

Для понимания вопроса рекомендуется изучить специфику обоих способов, так как они выполняются в разных ситуациях и отличаются своими особенностями и нюансами.

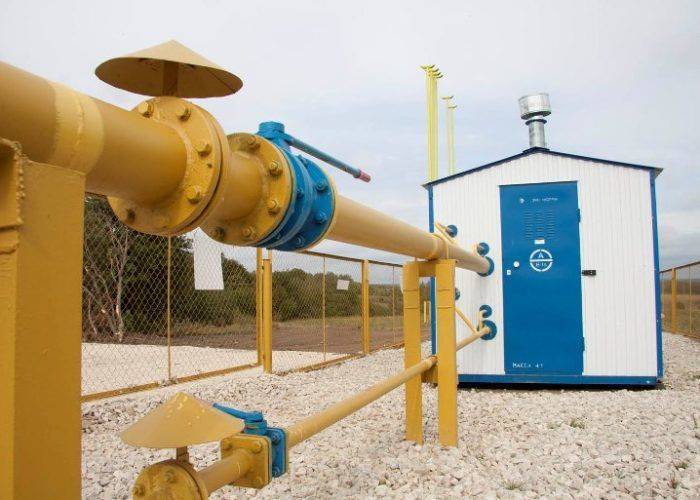

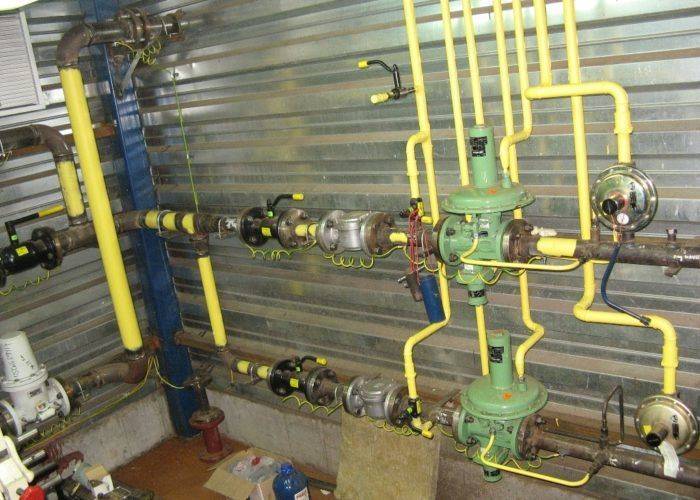

Разновидности газопроводов

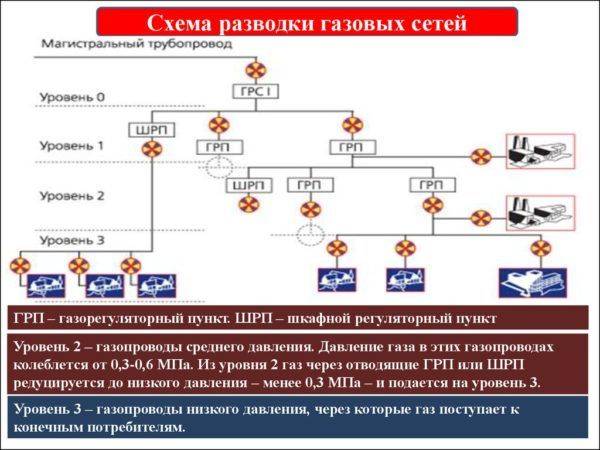

Газопроводные коммуникации классифицируются в зависимости от давления и расположения.

По уровню давления могут быть:

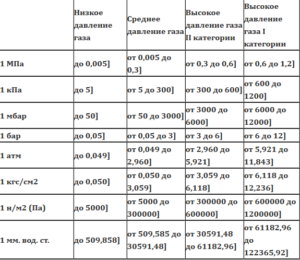

Прокладка трубопровода методы и технологииДавление газа в трубе

  • низкого давления (до 5 кПа);
  • среднего давления (до 0,3 Мпа);
  • высокого давления (до 1,2 Мпа).

Газопроводные коммуникации со средним и высоким показателем давления предназначаются для подачи газа к предприятиям промышленного производства и газораспределительным станциям, поэтому целесообразно строить их как ресурс для крупного производства.

Газопровод низкого давления используется для подачи газа непосредственно в жилища, таким образом, строить его необходимо для населенных пунктов, жилых и общественных объектов.

По расположению могут быть следующего вида:

  • подземным;
  • наземным;
  • наружным;
  • внутренним.

Прокладка трубопровода методы и технологииПрокладка трубопровода методы и технологииПрокладка трубопровода методы и технологииПрокладка трубопровода методы и технологии

Монтаж каждого вида имеет свои особенности и нюансы. Выбор способа прокладки газопровода зависит от многих показателей, например, характерных свойств грунта, климатических условий.

Газопроводные коммуникации делятся на:

  • магистральные газопроводы;
  • газопроводы распределительных сетей.

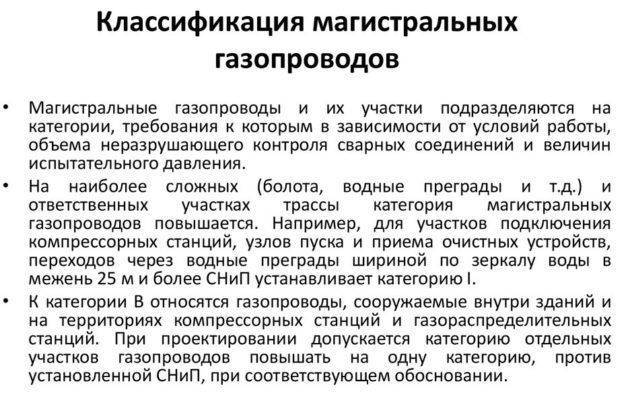

Магистральные газопроводы. Предназначаются для доставки газа на большие расстояния. На определенных расстояниях должны быть установлены газокомпрессорные станции, которые предназначены для поддержания давления.

Прокладка трубопровода методы и технологии

Газопроводы распределительных сетей предназначены для подачи газа от газораспределительных станций к потребителям.

Прокладка трубопровода методы и технологии

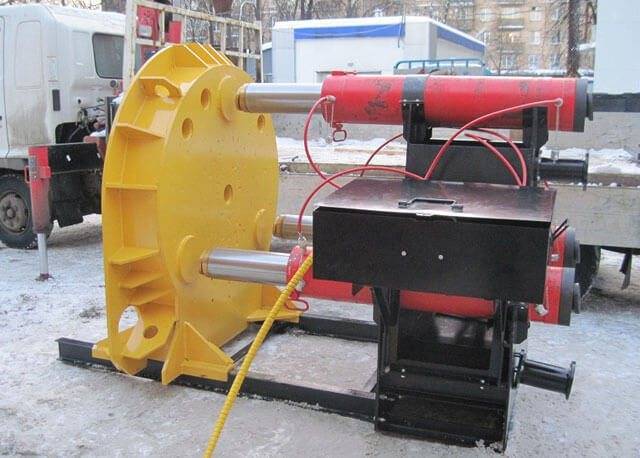

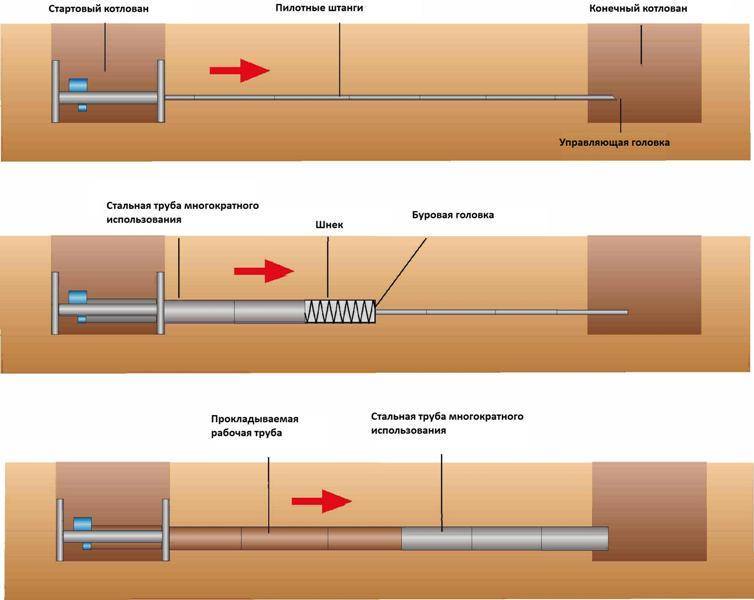

Принцип прокладки трубопровода водоснабжения по методу прокола

Прокол основан на проталкивании направляющих под регулируемым давлением. Оно создаётся установкой. Отверстия поэтапно расширяются дополнительными насадками до нужного диаметра. При этом вокруг прокола создается слой уплотненного грунта.

Прокладка трубопроводов водоснабжения по такой технологии не предусматривает выемку почвы. Отверстия образуются методом прокалывания, они не высверливаются и не проталкиваются полой трубой. Для проведения работ по прокладке трубопровода бестраншейным методом нужно подготовить следующее оборудование:

  • отечественную установку УПГ-25У;
  • компрессор;
  • автомобиль;
  • экскаватор;
  • инструменты для определения длины и направления прокола.

Необходимые материалы

Выбор материала труб — весьма ответственная задача. Если подойти к ней недостаточно тщательно, то в дальнейшем это скажется на эксплуатационных качествах трубопровода. Чаще всего для их прокладки используются металлы и полимеры. Хорошо проявляет себя сталь и чугун. Еще демонстрирует высокие показатели качественная медь. Это то, что относится к металлам. Среди полимерных материалов выбор гораздо шире: множество видов полиэтилена, полипропилен и так далее. Определенной популярностью пользуются укрепленные стекловолокном и алюминием трубы.

У всех из представленных материалов имеются определенные особенности, благодаря которым они и стали популярными. На отечественном рынке наиболее востребованы стальные трубы для монтажа трубопровода. Связано это с низкой стоимостью материалов. Но у нее ряд недостатков: такие трубы подвержены коррозийному воздействию, требуют покраску, монтаж отличается своей сложностью.

Прокладка трубопровода методы и технологии

Как уже было упомянуто выше, медные трубы также используют в трубопроводах. Данный материал отличается долгим сроком эксплуатации, но еще и дороговизной. Медные трубы устойчивы к коррозии, зарастанию сечения, переносят высокие и низкие температуры, а также их перепады. Такой трубопровод прослужит очень долго, но и затраты на него будут соответствующие.

Среди полимерных материалов чаще всего выбирают полипропилен. Такие трубы стоят относительно дешево, при этом обладают высокими эксплуатационными характеристиками и долговечные.

Классификация по назначению

Главная задача любого газопровода – доставка целевой смеси. Но конфигурация, схемы и условия транспортировки могут отличаться. На этом и основывается базовая классификация магистральных трубопроводов для газа:

  • Распределительные системы. Внешние линии, которые поставляют ресурс от источника выработки до пунктов распределения.
  • Вводный магистральный газопровод. Это отдельный участок транспортной линии, который следует от распределительного узла до устройства на вводе, отключающего систему. Своего рода технологический контур, замкнутый на центральной запорной арматуре.
  • Начальный или промежуточный газопровод. Линия, связывающая отключающее устройство и внутренний трубопровод.
  • Межпоселковый газопровод. Подобные коммуникации прокладываются вне населенных пунктов и по ответвлениям могут снабжать отдельные объекты потребления.
  • Внутренний газопровод. Отрезок магистрального провода, который берет начало от вводной линии и направляется до конечного потребителя газа.

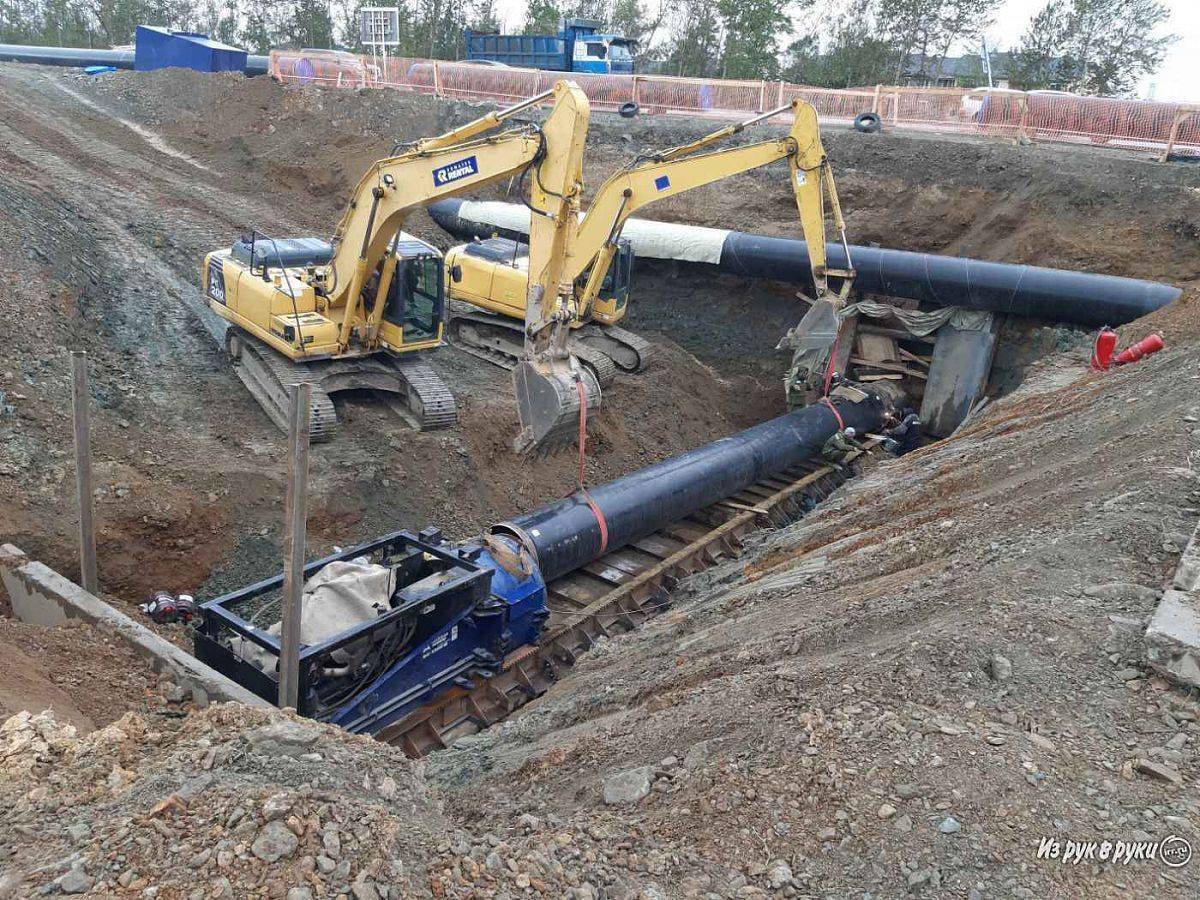

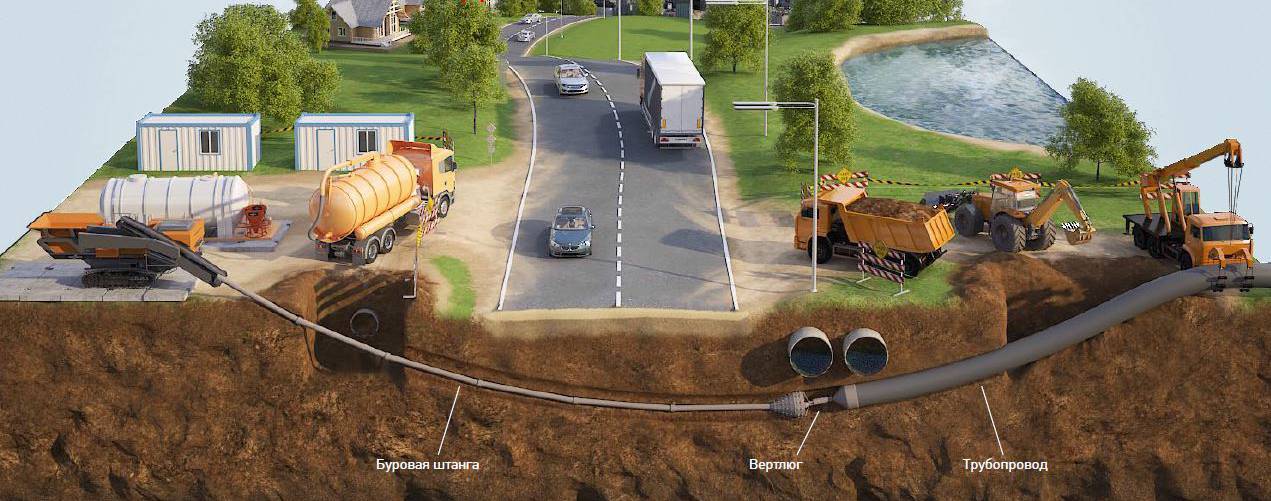

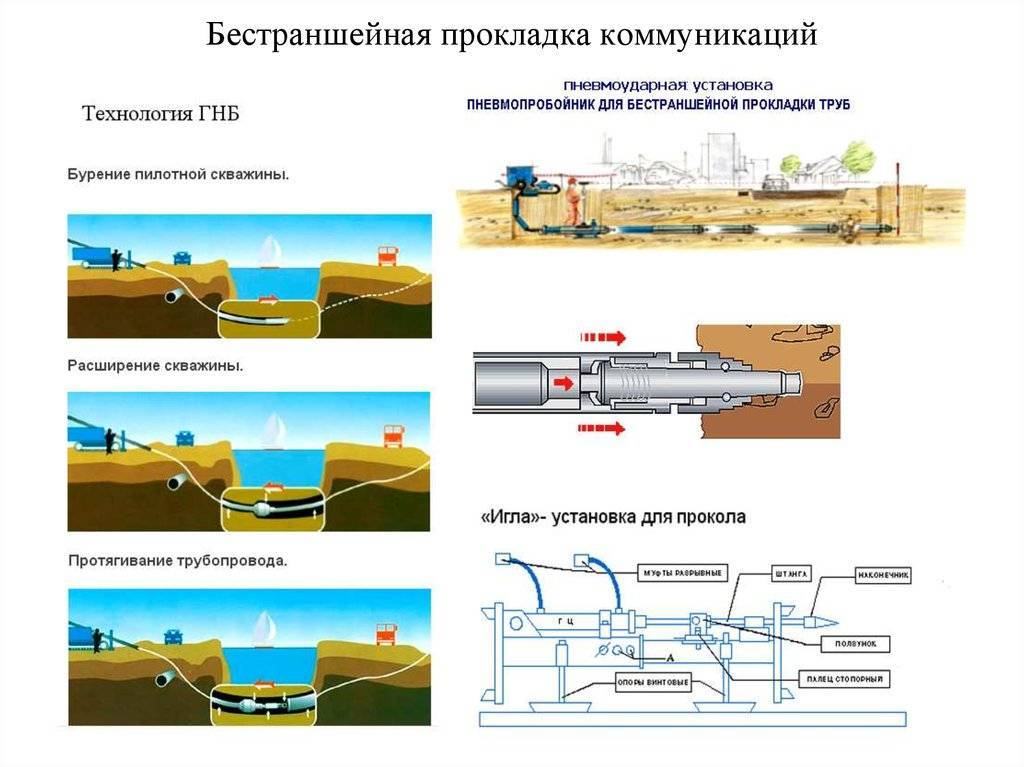

Бестраншейный метод

Прокладка трубопровода методы и технологии

Бестраншейная прокладка трубопровода отличается менее низкой стоимостью проведения работ и исключает использование традиционных технологий. Методика заключается в прокалывании грунта, который может быть глинистым или суглинистым. При этом используются средства малой механизации.

В работах применяется футляр, который представляет собой стальную трубу со специальным ножом на конце. Футляр продавливает грунт, почва при этом не прессуется, а поступает в трубу. Из неё наполнение удаляется разными способами. После внутрь футляра протягиваются трубы или кабели.

Бестраншейная прокладка трубопровода может заключаться в использовании другой технологии – бурения. Она может быть наклонной или горизонтальной. При этом методика отлично подходит для песчаных грунтов. Стоимость проведения работ варьируется в пределах от 11 000 до 12 000 руб. за метр. Для прокола стоимость установки отечественного производства примерно равна 350 000 руб. Что касается импортной установки, то она может обойтись в 1,4 млн руб.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Прокладка трубопровода методы и технологии
Карниз из труб пвх своими руками
