Неисправности насосной станции, или Как отремонтировать насосную станцию своими руками

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Разборка насоса

Демонтировал насосную станцию целиком, и вытащил из подвала дома. Теперь можно в удобной обстановке разбирать её.

Я не стал сразу снимать насос целиком, с гидроаккумулятора, а сначала, снял всё что можно.

Сначала, снял защитный кожух вентилятора охлаждения электродвигателя. Он снимается не сложно. Просто аккуратно поддевая его понемногу, от двигателя, прокручивая вал, чтобы не было перекоса. Это удобно делать «плоской» отверткой, или металлической пластиной. Не делайте резких усилий, чтобы не сломать вентилятор.

Далее, я попытался открутить болты, стягивающие корпус электродвигателя. Увы, смог открутить только один. Три болта отломились, и в дальнейшем, предстоит дополнительные проблемы, по их извлечению.

Корпус насоса прикручен болтами из нержавейки. Болты рассчитаны под ключ «шестигранник».

Но, и тут не повезло! Два болта не пошли. Ключ просто «слизал» грани болта. Пришлось действовать радикально – резать!

За годы эксплуатации, корпус насоса изъела коррозия. Дюралевый корпус местами покрыт язвами. Пришлось прилагать усилия, чтобы снять корпус насоса. Благо, съёмная часть насоса, выполнена из нержавейки!

Наконец, насос разобран.

Предположения, по поводу подшипника оправдались. Вышел из строя передний подшипник. Смазка из него высохла, и при работе «на сухую», подшипник начал рассыпаться.

Осталась ещё одна непростая задача – снять рабочее колесо насоса. Почему непростая? Опять же, из-за многих лет работы.

Гайка крепления рабочего колеса открутилась нормально. Однако же, само колесо снять не получалось. Пробовал с помощью наставки и молотка, выбивать вал ротора – ничего. Колесо выходило только на половину. Уже расплескался вал ротора, и никак. Пришлось просто разбить колесо. Только тогда получилось снять втулку из сплава меди, шпонку.

В последствии, обработал болгаркой развальцованный вал, и перенарезал леркой резьбу.

Вал ротора насоса наконец освобождён, для дальнейших действий.

Так как у меня нет специального съёмника, и сам подшипник уже не пригоден, «снял» я его, с помощью болгарки. Аккуратно сделал надрезы на наружном кольце, затем ударом молотка разбил. То же и с внутренним кольцом подшипника проделал.

Популярные статьи  Терморегулятор в розетку для бытового обогревателя: сфера применения, устройство

Во время работы насоса не поступает вода

Отсутствие напора воды при стабильной работе станции может свидетельствовать о появлении нескольких негативных факторов. Прежде всего необходимо проверить уровень жидкости в источнике – скважине или колодце. Также контролируется объем загрязняющих примесей. Они могут засорить предварительный фильтр, тем самым перекрыть движение воды.

Кроме этого сбой в работе зачастую связан со следующими обстоятельствами:

  • Состояние обратного клапана, расположенного в источнике. Его засорение является частой причиной отсутствия напора.
  • Отсутствие воды в магистрали между скважиной и насосной станцией. Некоторые модели могут работать только при полном заполнении водой. При ее отсутствии срабатывает защитная автоматика.
  • Нерабочее состояние фильтров грубой и тонкой очистки.

Рекомендуется постоянно проверять источник на объем абразивных загрязняющих элементов. Если их количество достаточно велико – нужно обустроить дополнительные фильтры между насосом и скважиной.

Частые поломки водяной станции

В большинстве случае ответ прост – снизился уровень жидкости в источнике. Тогда заборник не достает до нее, и оборудование работает вхолостую. Опасность в том, что функционируя в таком режиме, насосные станции быстро выходят из строя.

Когда насос не качает воду из скважины, причиной может быть забитый фильтр грубой очистки. Ил, песок, глина и мусор забивает сетку, и препятствует нормальному забору жидкости в шланг. В этом случае ее нужно почистить и промыть под струей. Но если насосная станция не качает воду, причина может быть и не в этом

Поэтому нужно обратить внимание на то, как работают агрегаты

Помпа крутит, но воду не закачивает

Такое проявление может быть свидетельством того, что:

  1. Износились механические узлы. Погружной насос не качает, если поломаны лопасти, колесо отсоединилось от вала или имеет место выработка на стенках рабочей камеры. Кроме того, насосная станция гудит, но жидкости в трубах нет, когда рассыпались подшипники, и обломки заклинили колесо.
  2. Отсоединился водозаборник. Разгерметизация приводит к тому, что вместо жидкости в шланг закачивается воздух. Такое может случиться, если сгнил хомут или гибкая трубка пришла в негодности из-за механических воздействий. В любом случае последствия это поломки видно без разборки насоса.

Есть и другие причины, но они встречаются гораздо реже. Неисправности внутренних узлов предполагают, что насос обесточивается, отсоединяется и его придется разобрать. Изношенные детали подлежат немедленной замене.

Агрегат работает без остановки

Если исправный скважинный насос не качает воду, когда все соединения и трубы в порядке, то причина может скрываться в неправильной работе дополнительного оборудования или системы в целом. Если в сети недостаточное напряжение электрического тока, то мощности просто не хватает, чтобы поднять жидкость из-под земли на поверхность.

В этом случае давления в трубопроводе нет, и реле не срабатывает на отключение. Опасность в том, что агрегат перегревается и может выйти из строя окончательно. Выход – произвести замер напряжения, и если ситуация в регионе считается нормальной, нужно в систему включить повышающий стабилизатор. Задаваясь вопросом, почему насос не качает воду из скважины, напряжение проверяют в первую очередь, а оборудование немедленно обесточивают.

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

Неисправности насосной станции, или Как отремонтировать насосную станцию своими рукамиДетали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

  • Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
  • Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
  • Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

  • Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой. Как снимается крыльчатка
  • Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
  • Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
  • Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
  • Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
  • Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
  • На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

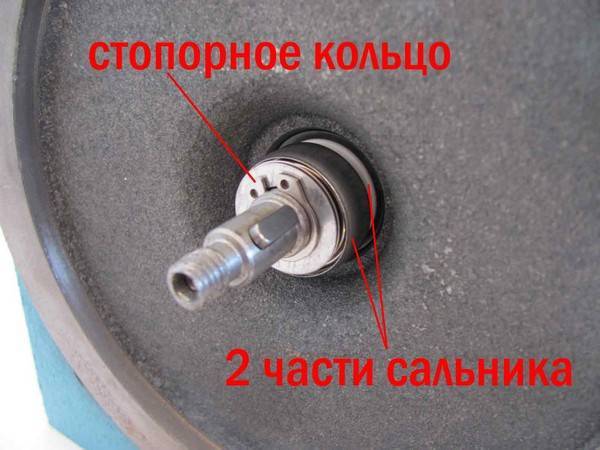

Неисправности насосной станции, или Как отремонтировать насосную станцию своими рукамиСальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Популярные статьи  Все секреты установки экрана на акриловую ванну. Особенности монтажа на прямоугольные угловые модели

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

Правила технического ухода и обслуживания

Надежность и долговечность, а также исправное состояние насосной станции, возможно только в условиях правильного ухода.

Эксплуатация насосной станции и вспомогательного насосного оборудования, обязательно должна осуществляться в соответствии с прилагаемой инструкцией.

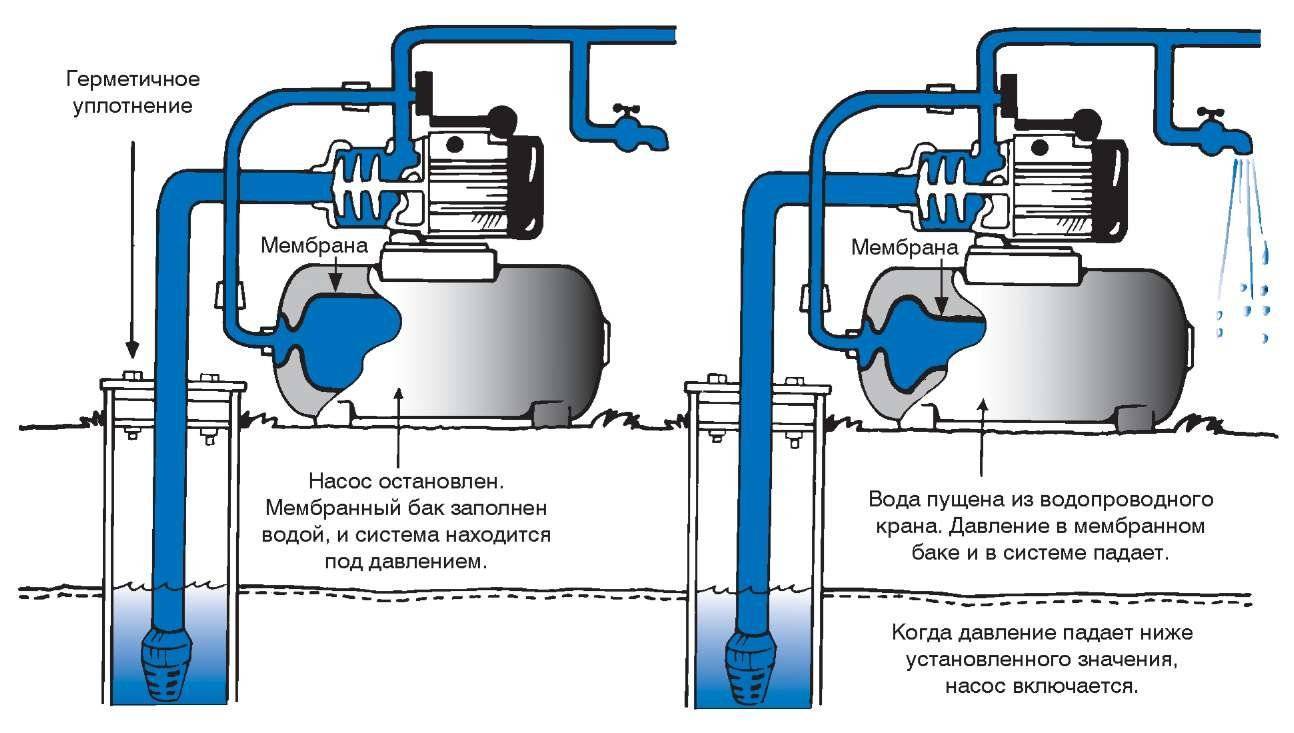

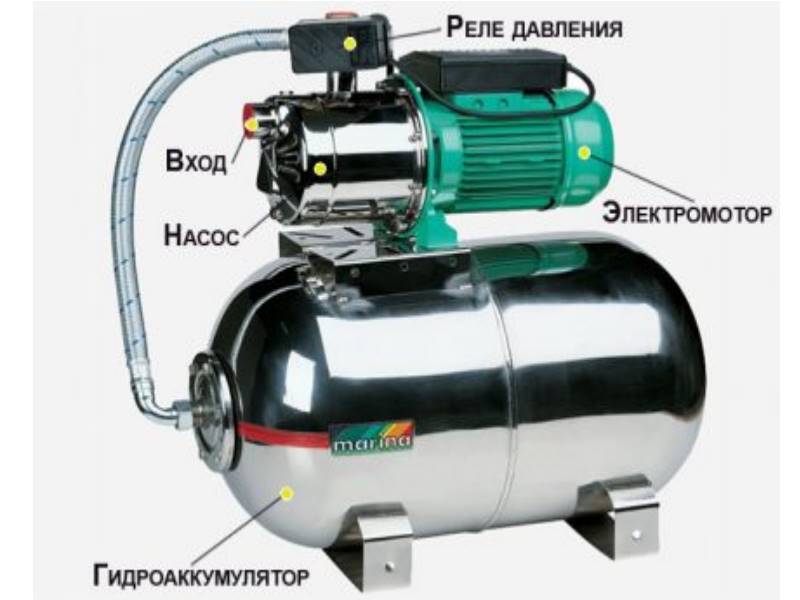

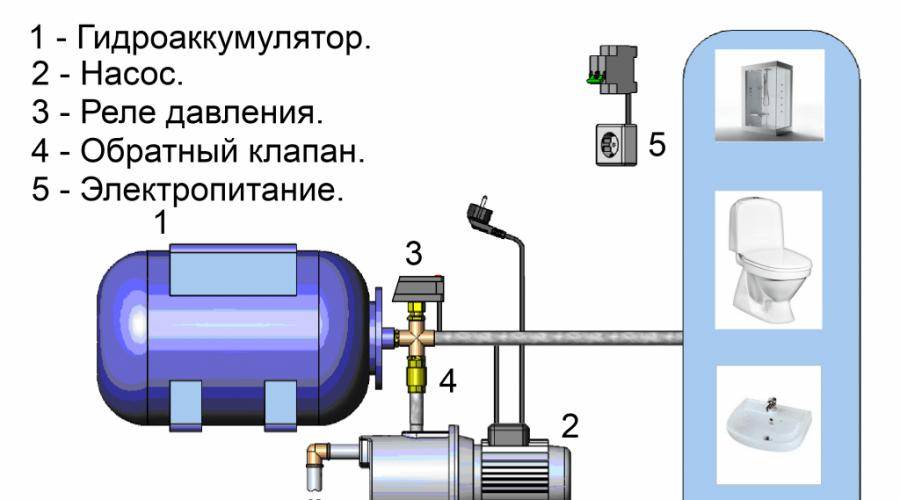

Типичная конструкция включает в себя насос, бак для резервного накопления воды или гидроаккумулятор, а также автоматический или ручной узел управления.

Чтобы такое оборудование служило, бесперебойно, на протяжение длительного времени, необходимо соблюдать основные правила монтажа:

  • должно быть предусмотрено наличие обратного клапана, препятствующего оттоку воды в режиме работы насоса;
  • с целью предотвращения замерзания воды в системе, при очень низких температурных режимах, должна быть правильно рассчитана глубина установки;
  • не допускаются перебои в электроснабжении, а частые скачки напряжения быстро выводят из строя систему водоснабжения.

  Важно устанавливать стабилизаторы напряжения, а также правильно рассчитывать объем воды, который может быть обеспечен насосной станцией. Излишнее водопотребление провоцирует значительное снижение давления в системе. Излишнее водопотребление провоцирует значительное снижение давления в системе

Излишнее водопотребление провоцирует значительное снижение давления в системе.

Насос не желает выключаться что сделать

Если долгое время не случается выключения насоса, это говорит про то, что станция насосная не набирает давление, нужное для срабатывания реле. Причин тому может быть несколько, а конкретно:

  • не хватает силы насоса;
  • нет воды в пустоты газокольцевого насоса;
  • большая утечка в разводке провода воды.

Рассмотрим любую из приведенных обстоятельств. В каких вариантах насос не обеспечивает нужный напор? Причинами подобного явления бывают:

  • установка маломощного оборудования (насос не может справится с задачей в конкретных эксплуатационных условиях);
  • износ самого насоса.

Первая ситуация бывает при неправильном расчете мощности оборудования, когда такой показатель эксплуатации, как напор, не отвечает настоящим условиям. Другими словами насос слабый, благодаря этому не способен одолеть сопротивление воды (которую необходимо поднять с некоторой глубины) и сжатого воздуха в накопительном бачке. Эта проблема проявляет себя тут же после того как произошла установка приобретенной станции и первых попытках ее запустить. Решается вопрос заменой оборудования намного мощнее.

При долговечной эксплуатации водонапорного устройства может выйти из строя одна из деталей газокольцевого насоса. Иногда это бывает крыльчатка, что снашивается и не способен обеспечить нужный водонапор. В данной ситуации необходимо сменить изношенную деталь или насос в сборе. Для обоюдных случаев будет свойственно наличие воды в системе водопровода, другими словами станция воду закачивает, но ее давления не хватает для того, чтобы сработало реле.

Спецификой газокольцевого насоса считается его неспособность создавать давление без наличия воды в его пустоты. Перед запуском вновь установленной насосной станции, полость нагнетающего устройства и подающую трубу следует полностью наполнить водой через особое отверстие на насосном корпусе (сверху), закрытое резьбовой пробкой. Если это не сделать, насос будет работать попусту без остановок. Чтобы вода не уходила в резервуар забора воды, на конце подающей трубы в первую очередь ставится клапан обратный.

Вода для газокольцевых насосов считается не только объектом транспортировки, но и охладителем, благодаря этому продолжительно оставлять включенным нагнетающий прибор нельзя, если он не заполнен. Это может привести к перегреву и выходу из строя.

Как может появиться ситуация с отсутствием воды в пустоты насоса во время эксплуатации? Все просто – перестал работать клапан обратный, и вода ушла из подающей трубы. Необходимо сменить клапан (если продолжительно находится в эксплуатации) или проинспектировать его. Вполне может быть так, что между его корпусом и мембранной тканью попала песчинка либо иной небольшой предмет, мешающий плотному прилеганию. Чтобы подобного не появилось, клапан оборудуют сетчатым фильтром, предупреждающим загрязнение. Если станция продолжительно не отключается из-за отсутствия воды в насосе, из открытого смесителя ничего не польется. В подобной ситуации тут же выключайте оборудование и ищите причину.

Неисправности насосной станции, или Как отремонтировать насосную станцию своими руками

Установка оборудования

Еще почему не выключается станция насосная? Так бывает при объемном заборе воды в точках употребления или при значительном прорыве трубопровода в системе бытового водообеспечения. Набранное насосом давление регулярно тратится, благодаря этому нагнетающее приспособление может продолжительно не выключаться. В подобной ситуации должна волновать возможность прорыва коммуникаций. Чтобы установить наличие/отсутствие утечки, перекрывается ближний к станции кран на отводящей трубе. Если потом оборудование стало работать с нормальными интервалами (набрало давление и выключилось), необходимо немедленно искать прорыв или просто кем-то забытый открытый кран.

Изменение давления (напора) в системе

Часто во время функционирования наблюдается нестабильность напора воды. Она поступает рывками, что свидетельствует о притоке воздуха в систему. Подобная ситуация может негативно сказаться на работе насоса и привести к его поломке. В особенности это касается моделей с водяным охлаждением двигателя.

Для диагностики рекомендуется:

  • проверить трубопровод на наличие протечек, через которые может поступать воздух;
  • проконтролировать уровень воды в скважине (колодце);
  • если установлен промежуточный насос – нужно проверить его работу;
  • некорректный расчет диаметра трубопровода и высоты всасывания.

Ремонт своими руками

Рассмотрим этапы некоторых ремонтных работ.

Замена груши гидроаккумулятора

Часто проводится ремонт путем замены мембраны. Для этого проводится демонтаж гидроаккумулятора и самого уплотнительного элемента:

  1. Фланец снимается.
  2. Мембрана вынимается.
  3. Бак промывается.

Замена мембраны в насосной станции

После этого новая мембрана устанавливается на свое место. Заключительный этап ремонта – сборка и установка расширительного бака на свое место.

Регулировка реле давления

К сожалению, эта деталь не поддаётся ремонту, ее можно только заменить или отрегулировать. На корпусе датчика есть два штурвала. Большой служит для поднятия давления в системе. Маленький регулирует интервал включения насоса. Подкручивая их, выбираете диапазон работы устройства.

Реставрация или замена крыльчатки

  1. Для замены рабочего колеса необходимо разделить двигатель и камеру подачи воды, открутив несколько болтов на фланце.
  2. Крыльчатка крепится на штоке и прижимается гайкой.
  3. Откручиваем ее и снимаем диск.
  4. Сборку производим в обратном порядке.

Замена гидроаккумулятора

  1. Расширительный бак имеет вид металлического бочонка с запайным корпусом. Внутри груши расположен резиновый мешок, в который при повышении давления в системе поступает вода.
  2. Если диагностика выявила поломку именно в гидроаккумуляторе, его нужно снять, открутив контргайку на шланге, ведущем в насос.
  3. Заменяемая деталь в баке — это ниппель для накачки воздуха и резиновый мешок для воды.
  4. Замена происходит путем откручивания тыльной крышки груши.
Популярные статьи  Вентилируемый фасад своими руками

Замена сальника

  1. Следуя пункту 3, разбираем насос.
  2. Сняв крыльчатку, доберемся до сальника.
  3. Снять его можно, нагрев или расплавив газовой горелкой или строительным феном.
  4. Остатки грязи или ржавчины счищаем и запрессовываем новый сальник.

Замена подшипника

  1. Следуя инструкции, указанной выше, совершаем поэтапный полный разбор устройства.
  2. Вытаскиваем якорь двигателя через заднюю крышку.
  3. На валу расположены два подшипника, по обоим концам стержня.
  4. Чтобы вынуть их, вал придется нагреть горелкой.

Новые кольца надеваем на старое место, предварительно почистив стержень от ржавчины.

Эксплуатация, ремонт и обслуживание

Рабочее колесо, или крыльчатка, определяет основные параметры и техническую характеристику помпы или насоса. От срока службы крыльчатки напрямую зависит и срок эксплуатации самого насоса

Чтобы продлить работоспособность колеса, следует обратить внимание в первую очередь на качество монтажа и условия эксплуатации агрегата

Качество монтажа

На первый взгляд, ничего сложного, подключить шланг или трубу на всасывающий и напорный патрубки, заполнить оборудование водой, подключить электронасос к сети. Помпа работает и подает воду. Однако, на самом деле все сложнее. Часто допускают такие ошибки при монтаже:

  1. У входного патрубка насоса больший диаметр, чем у подсоединенной трубы. Происходит увеличение сопротивления во всасывающей магистрали и уменьшается глубина всасывания аппарата, что уменьшает его производительность. При глубине всасывания более 5 метров диаметр магистрали следует увеличить на один типоразмер. Если вместо трубы подсоединяют шланг, то он обязательно должен быть подходящего диаметра и гофрирован. Простой шланг подключать запрещается.
  2. На всасывающей магистрали отсутствует обратный клапан с сеточкой.
  3. Труба провисает на горизонтальном участке.
  4. На всасывании много поворотов и изгибов.
  5. В трубопроводе недостаточная герметичность.

Место крыльчатки в водяном насосе

Эксплуатация оборудования

К условиям эксплуатации относится работа оборудования в режиме кавитации и «сухой ход».

  1. Кавитация. В таком режиме наблюдается недостаток воды на входе. При этом в участке перехода низкого давления на более высокое случается «холодное кипение воды» на поверхности крыльчатки. Скачки давления могут повредить или разрушить гидравлический аппарат. При кавитации повышается шум при работе насоса и можно заметить постепенную эрозию крыльчатки.
  2. Режим работы «сухой ход» происходит без протока жидкости. Он возникает при отсутствии воды на входе в оборудование, а также при закрытой задвижке или кране. В таком режиме жидкость в рабочей камере аппарата быстро нагревается и закипает. При этом происходит деформация диффузоров, крыльчатки, трубки Вентури, и затем полное их разрушение. Для предотвращения данных ситуаций устанавливают защиту от режима «сухой ход».

Для увеличения срока эксплуатации помпы или насоса необходимо осуществлять периодический осмотр оборудования.

Ремонт: снятие крыльчатки

При ремонте насосов чаще всего возникает вопрос, как снять крыльчатку.

  1. Необходимо обесточить электродвигатель.
  2. Открутить болты крепления помпы к станине.
  3. Разъединить фланцы трубопроводов (приходящего и отводящего), раскрутив стяжные болты с гайками.
  4. Разъединить промежуточную муфту соединения валов насоса и электродвигателя, перемещая насос по направлению от электродвигателя.
  5. Разобрать корпус насоса, раскрутив по окружности «улитки» болты.
  6. Удалив шпонку полумуфты с вала, выбить через медную наставку легкими ударами молотка сборочный узел (вал – крыльчатка).
  7. Зажав вал в слесарные тиски, надеть и закрепить на крыльчатке съемное приспособление.
  8. Поворачивая винтовой вал съемника по часовой стрелке, добиться окончания схода крыльчатки с вала.

Стоимость тех обслуживания насосных станций

При нарушении правил эксплуатации и обслуживания насосной станции вероятность возникновения неисправностей намного выше, а стоимость ремонта может в разы превысить стоимость профилактического обслуживания. Стоимость замены насоса зависит от глубины скважины и составляет от 15 до 30 тысяч рублей.

Стоимость разового аварийного ремонта для скважин глубиной до 40 м может обойтись в сумму 10-15 тысяч, а для скважин более сорока метров > 30 тыс. руб. При этом стоимость комплексного годового обслуживания будет стоить столько же. Но в результате заключения договора с обслуживающей организацией насосная станция постоянно будет под надзором опытных специалистов и прослужит гораздо дольше.

Компания ВОДОСНАБ специализируется на услугах по ремонту скважины, сервису скважинного оборудования. Сделаем дешево и с гарантией на 12 месяцев.

Как разобрать агрегат для диагностики поломки

При поломках насоса, требующих замены деталей, расположенных внутри его корпуса, потребуется разборка агрегата. Погружной насос состоит из отсека для двигателя и отсека с одной или несколькими крыльчатками, предназначение которых — захват воды. Ниже приведена схема устройства той части центробежного насоса, где установлены крыльчатки.

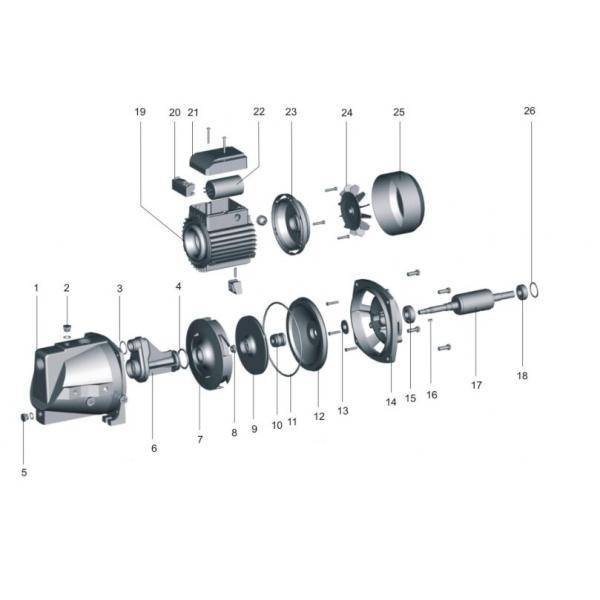

Как видно из рисунка, крыльчатки установлены на валу агрегата. Чем их больше, тем выше давление, создаваемое насосом. Во втором отсеке гидромашины расположен роторный двигатель. Он находится в герметичном корпусе, и чтобы открыть его, нужно знать некоторые нюансы.

Итак, чтобы перейти от теории к практике и разобрать насос, выполните следующие действия (в зависимости от производителя конструкция агрегата может отличаться).

  1. Открутите 2 винта, удерживающих сетку аппарата.
  2. Снимите сетку и проверните вал двигателя вручную. Если он не крутится, то проблема может находиться либо в отсеке двигателя, либо в насосной части аппарата.
  3. Сначала потребуется разобрать насосную часть аппарата. Открутите 4 винта, удерживающих канал силового кабеля, и отсоедините его от корпуса аппарата.
  4. Далее, следует открутить 4 гайки, удерживающих фланец насоса.
  5. После откручивания крепежа отделите от двигателя насосную часть аппарата. На данном этапе можно определить, в какой секции произошло заклинивание. Если вал насосного отсека не вращается, значит, необходимо разобрать данный узел.
  6. Окрутите весь крепеж, удерживающий нижний фланец насосной части агрегата.
  7. В штуцер, расположенный в верхней части блока, необходимо вкрутить переходник, который поможет сохранить резьбу от повреждений.
  8. Зафиксируйте насос в тисках.
  9. Подобрав подходящий инструмент, открутите нижний фланец.
  10. Теперь можно вытянуть блок крыльчаток и осмотреть его для выявления неисправностей.
  11. Далее, следует проверить опорный вал на предмет износа или люфта.
  12. Чтобы заменить (при необходимости) рабочие колеса, необходимо зафиксировать вал в тисках и открутить верхнюю гайку.
  13. На следующем этапе снимаются блоки, промываются и при необходимости заменяются на новые.
  14. Сборка насосной части аппарата производится в обратном порядке.
  15. Для разборки электродвигателя его также нужно зафиксировать в тисках.
  16. Далее, следует снять пластиковую защиту фланца, открутив крепеж.
  17. Снимите стопорное кольцо, удерживающее крышку, с помощью пассатижей.
  18. Извлеките крышку, воспользовавшись отверткой с прямым шлицем.
  19. Извлеките из корпуса резиновую мембрану.
  20. Извлеките конденсатор.
  21. На данном этапе можно проверить уровень масла, его качество, выявить причину заклинивания и т.д. Собирается блок двигателя в обратном порядке.
Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Неисправности насосной станции, или Как отремонтировать насосную станцию своими руками
Расчет радиаторов отопления: по площади, по объему, в зависимости от температурного режима, материалов и размеров
Расчет отопления по площади помещения
