Замена мембраны в гидроаккумуляторе

Содержание

Принцип работы

Мембрана или груша является необязательным механизмом гидроаккумулятора. Он будет продолжать функционировать как металлический резервуар, но сохранять постоянное протекание воды по коммуникациям до конечного пользователя.

Тем не менее, замена мембраны в насосной станции необходимый и важный процесс. Груша изготовлена из каучука. Ее размер может меняться. Зависит он от аналогичного параметра самого бака в гидроаккумуляторе. Мембрана монтируется внутри этого резервуара, делит его на равные части, предназначенные для:

  1. Закачивания воздуха с насоса.
  2. Поступление воды из водопровода.

Главное преимущество использования мембраны в насосной станции – предотвращение появления гидроударов, а также частого включения насоса. Этот процесс протекает следующим способом:

  1. Например, насосная станция способна вырабатывать 4 м3/ч мощности. Кран, который используется для подачи воды, имеет мощность в 0,5 м3/ч.
  2. При открытии крана включается насос. Но, оборудование закачивает гораздо больше воды, чем способен использовать конечный потребитель. Поэтому через секунду он выключается. Как только показатель давления в коммуникациях падает, он снова начинает функционировать. Такой процесс будет происходить чуть ли не каждые 2-3 секунды. Ни один насос в мире не выдержит таких нагрузок и в скором времени сломается.
  3. Функционирующий аккумулятор с мембраной предотвращает частое включение. Насос будет запускаться лишь в том случае, если груша начнет терять давление и его значение упадет ниже заданного.

Поэтому очень важно знать, как поменять мембрану в насосной станции. Ведь этот элемент играет важную роль в системе водоснабжения, предотвращая быстрый износ и поломку всего оборудования

Фото установленной внутри мембраны Источник https://my-teplo.ru

Все мембраны, используемые в насосных станциях, разделяют на несколько разных видов. Среди них:

  1. Для использования в системах отопления. В этом случае материал, из которого изготовлена груша, способен выдерживать температуру до 990С. При этом ее создают из особых веществ, а не каучука.
  2. Для систем водоснабжения. Могут выдержать поднятие температуры до 700С. Для изготовления используют обычный каучук.

Еще одним отличием считается максимальное давление. В первом случае это 8 атмосфер, а для водоснабжения всего 7 атмосфер. Оба варианта могут иметь разные размеры. Самым распространенным считается 100 л.

Определение неисправности

Перед тем как заменить грушу в насосной станции необходимо определить то, что она действительно сломалась. Производители этого оборудования указывают минимальный период эксплуатации равный 5 годам. На практике же такого времени не выдерживает ни одна груша.

Среди главных причин их быстрого износа выделяют:

  • повышение температуры окружающей среди выше допустимого значения;
  • большое количество перепадов давления;
  • чрезмерное и постоянное сжатие.

Вид целой и поврежденной груши Источник http://temabar.com

На практике замена мембраны на насосной станции обычно осуществляется примерно один раз в три года. Поломки возникают и гораздо раньше. Их признаками являются:

  • частый запуск насоса;
  • постоянное значение давления не фиксируется, наблюдается его постепенный спад.

Это самые явные признаки повреждения мембраны. Тем не менее, аналогичные проблемы в работе оборудования возникают при повреждении корпуса гидроаккумулятора. Поэтому стоит проверить целостность бака перед тем, как его раскручивать с целью замены груши.

Как заклеить грушу гидроаккумулятора. Порвалась мембрана в гидроаккумуляторе, что делать?

Не редким случаем причиной выхода из строя гидроаккумулятора может служить повреждение резиновой мембраны. Для того что бы раньше установленного срока износ мембраны не наступил, нужно регулярно проверять давление газа. Однако, спустя какое то время все равно придется произвести замену резиновой мембраны с расширительного бака.

Многие владельцы используют гидроаккумуляторы даже с порванной мембранной, теоретически это возможно, но тем самым во время эксплуатации ухудшаются свойства функциональности гидроаккумулятора. Но все же лучше, не оставлять без внимания поврежденный элемент. Так как это может служить образованию коррозии на стенках накопительного бака, потому что вода поступающая из скважины проникает в ту часть корпуса бака непосредственно предназначенную для воздуха.

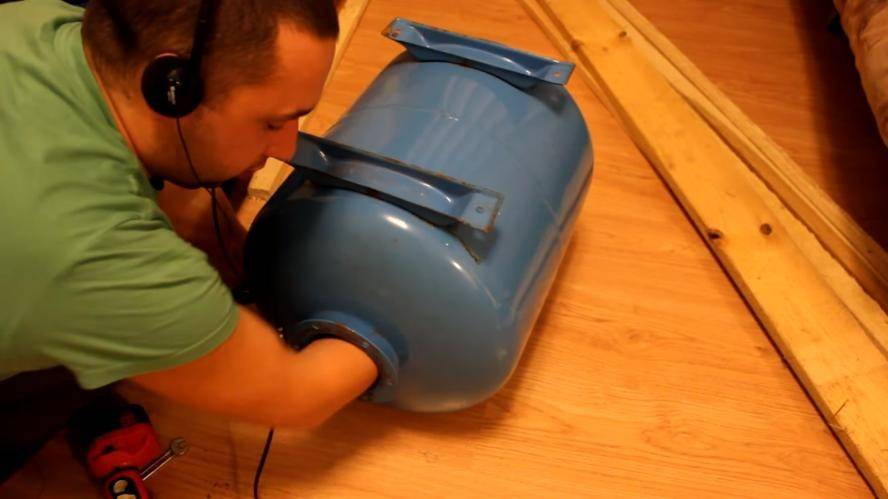

Этапы производства работ по замене мембраны гидроаккумулятора

  • Первое что необходимо сделать, это отключить от эл. питания насосную станцию и слить воду с помощью открытия водопроводных кранов;
  • Далее необходимо отсоединить  подводящий шланг, для полного слива остатков воды из бака, а так же необходимо просушить бак;
  • Теперь Вам потребуется открутить болты фланцевого соединения;
  • И отсоединить крышку снабженную манометром.

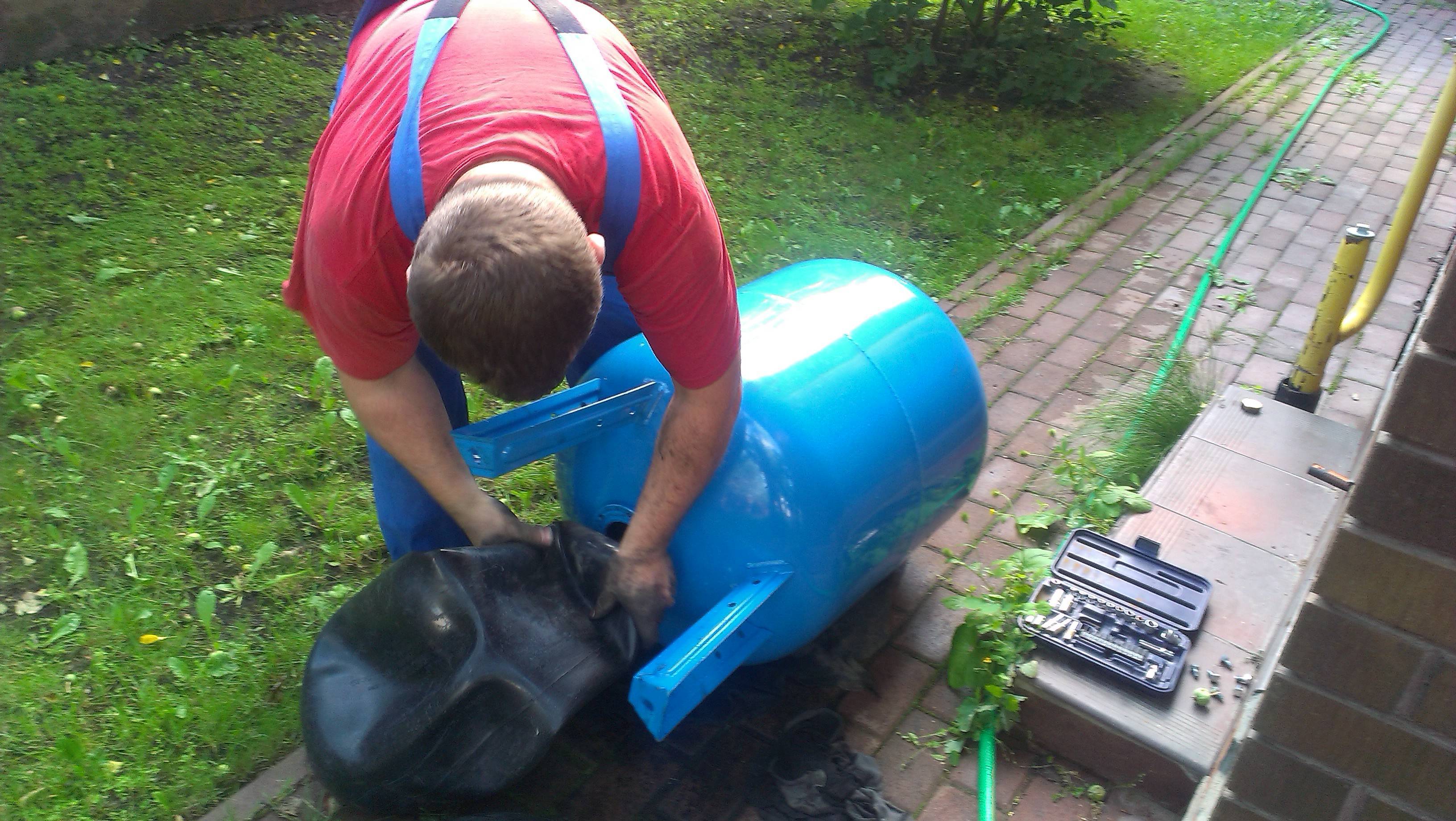

Теперь же можно произвести снятие мембраны из бака. На место старой дефектной мембраны необходимо установить новую промытую резиновую мембрану соответствующего объема. Далее необходимо установить баллон на место и произвести установку крышки и завинтить все болты. Гидроаккумулятор аккуратно устанавливаем на место и произвести с начало закачку воды в бак, а уже за потом воздуха. Воздух нагнетается до тех пор пока в системе не установиться давление в 2 атмосферы.

Как проявляется износ мембраны в гидроаккумуляторе

Если у Вас вода из крана поступает скачкообразно, неравномерно, т.е когда струя становиться то толще, то внезапно тоньше и наблюдаются в тоже время всплески, а на датчике давления стрелка скачкообразно падает до 0,  налицо видно, что неисправность кроется в резиновом баллоне. Необходимо произвести следующую операцию для того что бы осуществить проверку системы, необходимо нажать на золотник ниппеля для полного стравливания воздуха. Если по окончанию проводимой операции покажется вода, то это произошел разрыв мембраны.

А если вода так и не поступает, то груша исправна. И необходимо искать причину нарушения работоспособности гидроаккумулятора в чем то другом. Например, если в системе резко упало давление, то есть вероятность того что трещина появилась в металлическом корпусе. Если повреждение имеет место, и оно не значительное, то можно его заделать с помощью холодной сварки.

Подробная видео инструкция « Как осуществить замену старой мембраны в гидроаккумуляторе «. Данная инструкция поможет Вам увидеть своими глазами как правильно произвести замену мембраны в гидроаккумуляторе, без каких либо проблем.

Самостоятельное исправление поломок или вызов специалиста

Ремонт аккумулирующего бака для людей, постоянно имеющих дело с инструментами и оборудованием, кажется простым делом. Чтобы снять ниппель и установить новую деталь с полной герметичностью, требуется сноровка и знания. Раскрутить винты старого фланца и заменить мембрану проще, но без подходящего ключа это сделать не получится. Отверстие в корпусе можно ликвидировать только сваркой, для работы потребуется специалист. Потребителям достаточно проводить регулярное обслуживание гидробака, а сложный ремонт доверить представителям сервисного центра.

При значительных повреждениях и износе узлов гидроаккумулятора рекомендуется покупка нового оборудования.

https://youtube.com/watch?v=IEpv0unYsek

Насосная станция Джилекс Джамбо: замена мембраны гидроаккумулятора

Ремонт бытовой насосной станции Джилекс Джамбо зачастую можно выполнить самостоятельно. Цельный корпус насоса облегчает его демонтаж. При порче расходников или выхода из строя крыльчатки их можно заменить без особого труда, благо все их легко найти в продаже.

Популярные статьи  Преимущества и недостатки фасадных панелей с утеплителем

Нередко случается так, что станция начинает работать с перебоями: часто включается, качает рывками или совсем не выключается. Что делать?

В ряде случаев проблему можно решить регулировкой пружин реле давления. Из-за жёсткой воды может забиваться отверстие реле, а поскольку его сечение маленькое, оно не ощущает давления магистрали. Бывает также, что песок забивает мембранную камеру, поэтому в идеале нужно регулярно разбирать и чистить реле давления.

В нашем случае станция Джилекс работала не выключаясь несколько месяцев и никакие попытки настройки реле РДМ-5 большой и малой пружинами не помогли. Вода при выключенном от сети насосе не поступала в краны, хотя гидробак был полон.

Замена мембраны в гидроаккумуляторе

Вначале подумали на поржавевшие или забившиеся песком трубы. Слегка простучав молоточком, перевернули станцию вверх дном, чтобы слить воду — вытекло совсем немного ржавой жидкости и все. Давление в гидроаккумуляторе проверить было нечем — под рукой не оказалось автомобильного насоса. Решили открутить металлический фланец бака и посмотреть, все ли в порядке с резиновой грушей.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

  • бак (емкость) объемом не менее 30 л;
  • запорная арматура;
  • шаровой кран;
  • полдюймовый кран;
  • крепежные детали (шайбы и гайки);
  • уплотнитель (герметик);
  • резиновые прокладки;
  • ниппель;
  • фитинги (тройник, черверник).

Порядок изготовления:

  1. В емкости проделать отверстия (на крышке и дне, сбоку).
  2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
  3. На кран насадить тройник.
  4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
  5. На боковое отверстие установить шаровой кран.

Для надежного закрепления все соединения необходимо заделать герметиком.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

https://youtube.com/watch?v=nNuISeaxoU8%3F

Слишком частые включения насоса

Это явление, говорит о недостатке воздушного давления в баке для систем водоснабжения. Поэтому, самое первое, что нужно сделать – это проверить показания манометра.

Здесь нужно учесть и тот факт, что этот прибор может показывать неверные значения. Поэтому, можно просто полностью спустить воздух с системы через клапан для закачки воздуха и накачать его заново. Если манометр вышел из строя – нужно его заменить.

Еще одна возможная причина – сбилось реле управления давлением. В этом случае, нужно его отрегулировать. Возможно, что неисправность устранится.

Поломка реле давления — тоже одна из возможных неисправностей

Также нужно осмотреть и сам гидроаккумулятор – если нарушена целостность корпуса, воздух будет стравливаться. В зависимости от размеров повреждения, нужно будет либо герметизировать его, либо покупать новый.

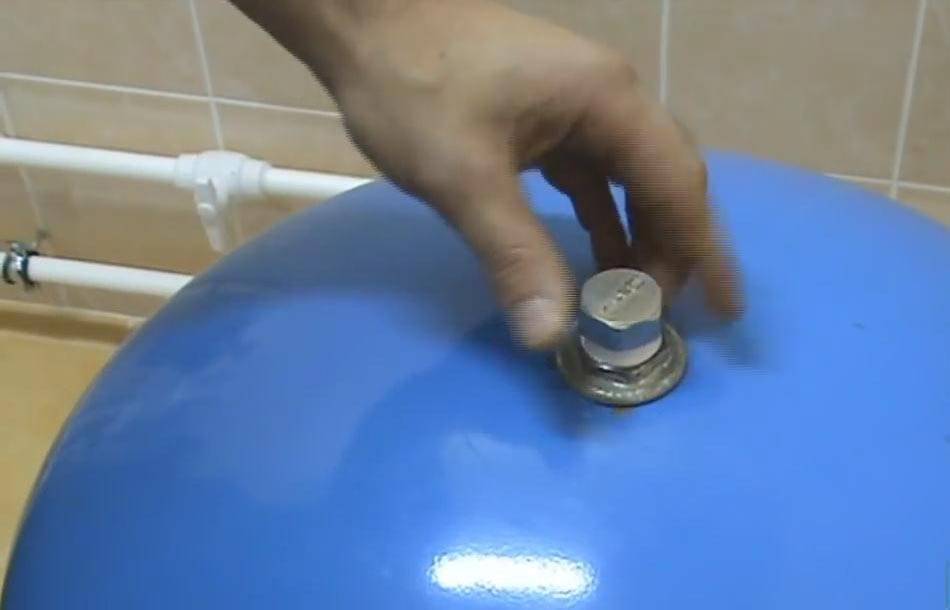

Еще одна распространенная причина – вышел из строя ниппель для воздуха. Если это так, то его нужно просто поменять. Для этого, нужно отключить гидравлический аккумулятор от системы водоснабжения и стравить с него воздух. После этого, нужно выкрутить старый ниппель и вставить на место новый.

Затем в бак накачивается воздух до 1,5 атмосфер, а после набирается вода в мембрану.

Как заменить ниппель в гидроаккумуляторе — Про стройку и не только

Замена мембраны в гидроаккумуляторе – технически не сложный процесс, который не требует специальных навыков или знаний. Он требуется в следующих случаях:

  • Сбои в работе насосной установки;
  • Течь за воздушным клапаном;
  • Прерывистые струи из крана водоснабжения;
  • Протекание ниппеля бака;
  • Неестественно низкий уровень давления в системе.

В среднем, замена мембраны требуется каждые 3-5 лет при условии интенсивного использования расширительного бака. Если же система автономного водоснабжения эксплуатируется в загородном доме, на даче, то данный показатель может быть увеличен до 7 и более лет.

Подготовка

Замена мембраны в гидроаккумуляторе начинается, прежде всего, с покупки новой. Рекомендуется приобретать высококачественные изделия производства ведущих европейских брендов, а не более дешёвые китайские аналоги, которые даже при аккуратном пользовании аккумулирующего устройства крайне быстро выходят из строя.

Затем следует подготовить расширительный бак:

  • Перекрыть подачу воды;

Стравить воздух;
Слить остатки жидкости.

Если в ходе стравливания воздуха или слива воды из груши, ниппеля выделяется жидкость, значит замена мембраны гидроаккумулятора – крайне необходимая процедура, которая требует неотлагательного осуществления.

Этапы ремонта

Замена мембраны гидроаккумулятора своими руками выполняется следующим образом:

• Снимается фланец;

• Вынимается старая груша;

• Тщательно очищаются внутренние поверхности расширительного бака от грязи, ржавчины;

• Фланец и посадочное место зачищаются наждачной бумагой для устранения даже малейших дефектов, повреждений, заусенцев;

• Фланец устанавливается и хорошо затягивается гайками.

После того, как была выполнена замена мембраны в гидробаке, необходимо проверить устройство на исправность путём пробного запуска. Для этого накачивается воздух до рекомендованного производителем уровня (в среднем, 1,5-2 атмосферы), затем бак подключается к водопроводу и запускается накачка.

Чтобы прошла успешно замена мембраны, гидроаккумулятор не следует сразу запускать на полную мощность. Желательно обеспечить постепенный набор воды – только так можно избежать преждевременного износа резинового распределителя.

Для предупреждения разрыва груши и прочих повреждений расширительного бака следует не реже 2-3 раз в год проверять давление и подкачивать его при необходимости.

Source: mach.my-teplo.ru

Как найти и исправить поломку

Устройство гидробака Чтобы самостоятельно найти неисправность, необходимо знать устройство гидравлического аккумулятора. Части его конструкции:

  • металлический корпус;
  • резиновая мембрана;
  • фланец с выводом для подачи воды;
  • ниппель для закачивания воздуха;
  • установочная платформа.

Частое включение насоса вызывает несколько факторов:

  • Низкое давление воздуха в баке. Устраняется подкачиванием компрессором через ниппель.
  • Потеря герметичности. В металлическом корпусе появляются отверстия из-за ржавчины или механического повреждения. Емкость покрывают жидким мыльным раствором, чтобы найти протечку. Герметичность восстанавливают специалисты.
  • На реле регулировки давления выставлена маленькая разница порогов. Проблема исправляется регулировкой небольшой пружины устройства.
  • Разрыв мембраны. Резиновая груша внутри бака может лопнуть из-за чрезмерного растяжения, трения о стенки емкости, вследствие естественного износа. Поломку исправляют заменой или ремонтом мембраны. Вулканизация резинового изделия восстанавливает его целостность. При замене следует выбирать оригинальную деталь аналогичного объема.

Низкое давление воды:

  • Недостаточная мощность насоса. Проверить расчеты по соответствию объема гидроаккумулятора и характеристик агрегата.
  • Пропускает обратный клапан. Выполнить замену детали, предварительно перекрыв воду.

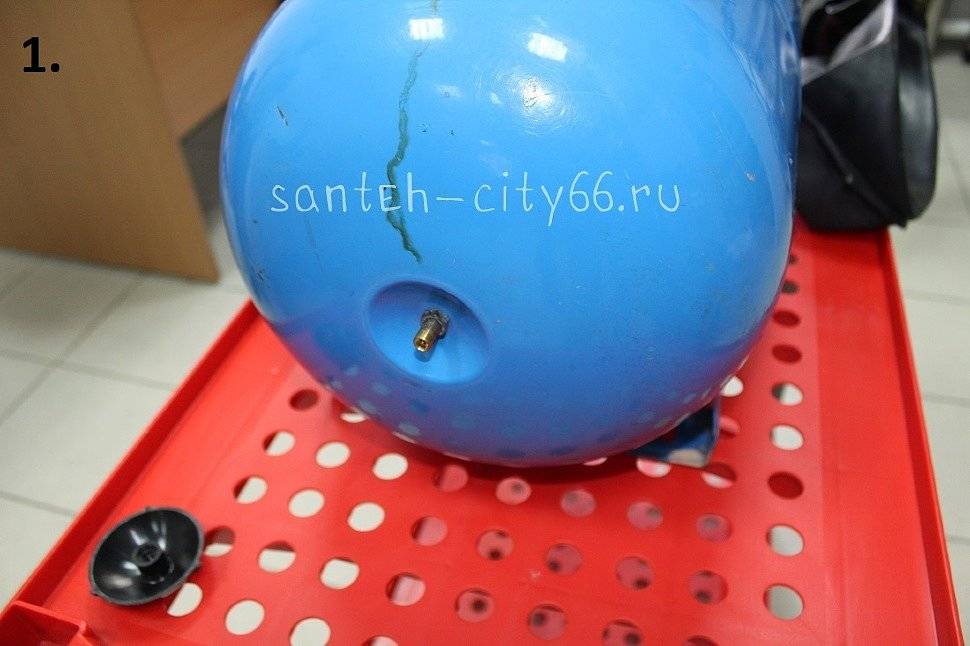

Мембрана для гидроаккумулятора Постоянное падение давления воды:

Разрежение воздушной среды – следует подкачать компрессором или насосом до 1.5-2 атмосфер.
Поломка ниппеля. Устройство, через которое накачивают воздух, может сломаться. Теряется герметичность бака. Можно выполнить замену ниппеля в гидроаккумуляторе своими руками или отвезти прибор в сервисный центр

Популярные статьи  Колодец-септик своими руками краткое описание, устройство

Деталь закреплена гайкой, ее осторожно выкручивают, затем вынимают. При установке нового ниппеля используется резиновая прокладка и герметик.

Потеки жидкости на корпусе:

  • Фланец пропускает жидкость. Если деталь новая, достаточно подтянуть винты ключом. Старый поржавевший фланец требует замены. Детали продаются в специализированном магазине. Они бывают полностью из металла или с пластиковыми вставками.
  • Течь из ниппеля. Причиной проблемы является разрыв мембраны. Для замены необходимо снять фланец, затем вынуть резиновую емкость. Рекомендуется вымыть бак изнутри. Новая мембрана устанавливается после полного высыхания. Она закрепляется фланцем.

Из чего состоит гидроаккумулятор?

Гидроаккумулятор имеет чрезвычайно простое устройство. Это герметичная стальная емкость, разделенная на две части. Одна из них подключается к системе отопления или водоснабжения, после чего заполняется водой, другая – содержит воздух, закачанный с избыточным давлением.

По внутреннему устройству гидроаккумуляторы делятся на два вида:

  1. Баллонные: емкость для воды в таком гидроаккумуляторе представляет собой резиновый мешок, который часто называют грушей или баллоном. Посредством фланца его горловина подключается к системе трубопроводов.
  2. Мембранные: в этом варианте стальной корпус разбит на два отсека плоской диафрагмой или мембраной, которая также изготовлена из резины. Принцип тот же: одна часть через дюймовый патрубок подключается к водопроводу или отопительному контуру, вследствие чего заполняется водой; в другую закачивается определенный объем воздуха.

При заполнении гидроаккумулятора водой мембрана или баллон растягивается, вследствие чего увеличивается давление в камере, заполненной воздухом.

Устройство гидроаккумулятора

Баллонную версию гидроаккумулятора следует считать более предпочтительной и вот почему:

  1. Находясь в баллоне, вода контактирует только с его внутренней поверхностью, поэтому стальные стенки гидроаккумулятора остаются сухими. В мембранных баках, напротив, имеет место контакт стального корпуса с влагой, что может приводить к развитию коррозии.
  2. Мембрана и баллон не отличаются большим ресурсом, через какое-то время данный элемент нужно будет заменить. С грушей не будет никаких проблем, владелец бака легко сможет установить новую самостоятельно. Заменить же мембрану своими силами можно только в немногих моделях, в остальных случаях придется обращаться в сервисный центр.

Давление в гидроаккумуляторе. Какое давление должно быть в гидроаккумуляторе?

Такой прибор, как гидроаккумулятор необходим для поддержания давления в системе водоснабжения напорного типа. Нередко он действует в ансамбле с реле давления. Благодаря подобному функционированию появляется возможность создать станцию, базирующуюся на насосе погружного или поверхностного типа

Стоит детально разобраться в важном вопросе: каким должно быть давление в гидравлическом аккумуляторе

Роль в системе водоснабжения

Прежде чем останавливаться на параметрах давления в аккумуляторе, необходимо рассмотреть его основную роль в водопроводе. Первым предназначением этого объекта является поддержка, а также постепенная смена уровня давления жидкости, присутствующей в системе.

Кроме того, гидроаккумулятор выполняет и такие важные функции, как:

  • обеспечивает надежную защиту от гидроудара (в данном варианте подразумевается изменение в давлении жидкости, которое было вызвано очень быстрым изменением ее скорости);
  • отвечает за наличие минимального водяного запаса;
  • ограничивает повторно-кратковременный запуск насоса.

Из освещения перечисленных функций можно сделать вывод, что гидравлический аккумулятор дает возможность пользоваться реле давления, а также автоматизировать процесс подачи жидкости. Если в системе не будет присутствовать гидроаккумулятор, то реле не сможет функционировать правильно, так как быстрое изменение давления в системе будет провоцировать его частое срабатывание.

Такие процессы в итоге приведут к тому, что подача воды будет нестабильной, а электродвигатель может перегреться или сломаться, как и реле.

Разнообразие

Различают несколько разновидностей гидробаков.

  • Отвечающий за холодное водоснабжение. Бак нужен для скопления и подачи не подогретой воды. А также он призван оберегать бытовые приборы от опасных гидроударов на фоне резкого изменения давления в системе. Если насос активировать и дезактивировать реже, то гидробак прослужит дольше.
  • Обеспечивающий горячей водой. Такое устройство беспроблемно работает в условиях высоких температур.
  • Отопительный. Подобные экземпляры называют расширительными. Они действуют в конструкции закрытых отопительных систем.

Устройство и принцип работы

Гидравлический аккумулятор выглядит как небольшая коробка, представленная разными формами с дополнительными элементами, отвечающими за управление – эти детали располагаются под крышкой. Аккумулятор прикрепляется к определенному выходу штуцера (или тройника) емкости. Его механизм оснащается пружинами – они отвечают за регулировку и проворачивание гаек.

Стоит подробнее рассмотреть принцип действия гидравлического аккумулятора.

  • Пружины в этой детали соединяются с мембраной, которая отвечает на силу нажима. Увеличение параметров ведет к сжиманию спирали, а уменьшение – к сжатию.
  • Группа контактов, призванная отвечать на упомянутые процессы, смыкая или размыкая контакты, сигнализирует об этом помпе. Схема подключения во всех случаях предусматривает подключение его электрического кабеля к агрегату.
  • Пока накопитель наполняется, возрастает нажим. Пружина отдает мощность напора, техника активируется в соответствии с установленными значениями – дезактивирует помпу, отдавая ей соответствующую команду.
  • Нажим слабеет по ходу расходования жидкости. В тот момент как система это фиксирует, двигатель запускается.

Функции

Назначение гидроаккумулятора зависит от схемы его подключения.

Для комфортного пользования автономным водопроводом давление в нем должно поддерживаться в определенном диапазоне, который называется рабочим. Чтобы этого добиться, применяют реле давление – специальное устройство, которое включает и выключает насос при достижении соответственно минимального и максимального давления из заданного диапазона.

Представим себе, что водопроводная система состоит только из труб, кранов и насоса.

Поскольку объем трубопроводов невелик, при открытии водоразборного крана давление в системе резко упадет и реле заставит насос включиться.

По той же причине – из-за небольшой емкости сети — он проработает совсем недолго и отключится, как только давление поднимется до максимального значения.

Но поскольку мы продолжаем умываться или мыть посуду, давление снова очень быстро упадет до минимального и насосу снова придется включаться. Любой электродвигатель в момент пуска испытывает перегрузки, поэтому при таком режиме насос, который обычно рассчитывается всего на 10 – 15 включений в час, быстро выйдет из строя.

Гидроаккумулятор с насосом в составе насосной станции

Очевидно, что система нуждается в неком устройстве, которое во время работы насоса могло бы накопить определенный запас воды и, что не менее важно, давления, а затем постепенно возвращало бы все это в систему, давая насосу необходимую передышку. Именно таким устройством и является гидроаккумулятор

Та его часть, которая подключена к водопроводу, играет роль резервуара для воды. А сжимаемый в другой части воздух является своего рода пружиной, которая аккумулирует нагнетаемое насосом давление в виде потенциальной энергии. Таким образом, когда мы откроем водоразборный кран, вода будет литься некоторое время с достаточным напором без участия насоса, вследствие чего частота его включений значительно сократится

Именно таким устройством и является гидроаккумулятор. Та его часть, которая подключена к водопроводу, играет роль резервуара для воды. А сжимаемый в другой части воздух является своего рода пружиной, которая аккумулирует нагнетаемое насосом давление в виде потенциальной энергии. Таким образом, когда мы откроем водоразборный кран, вода будет литься некоторое время с достаточным напором без участия насоса, вследствие чего частота его включений значительно сократится.

Популярные статьи  Виды отопления для палатки или обогрев без угара

Для наглядности можно привести в пример аналог гидроаккумулятора – обычную водонапорную башню, которая применяется в централизованных водопроводных системах сельских населенных пунктов. Функцию она выполняет ту же самую, только вместо силы сжатого воздуха для создания напора используется гравитация.

Попутно гидроаккумулятор решает еще одну задачу. Находящийся в нем резиновый мешок или мембрана гасит гидроудары, возникающие в системе в момент запуска насоса. Это явление значительно сокращает срок эксплуатации труб, арматуры и санитарно-технических устройств.

С водонагревателями

Как известно, вода при нагреве увеличивается в объеме. Поскольку она является практически несжимаемым веществом, данное явление может вывести из строя различные элементы системы горячего водоснабжения.

Во избежание этого к системе подключают гидроаккумулятор, который выполняет функцию компенсатора, вбирая в себя излишки теплоносителя.

В отопительных контурах

Увеличение объема теплоносителя вследствие нагрева приходится компенсировать и в системах отопления. Раньше, когда они работали за счет конвекции и не имели избыточного давления, для этого использовался открытый расширительный бачок – простая емкость, подсоединенная к отопительному контуру и установленная выше всех его элементов.

В наши дни отопительные системы частных домов оборудуются циркуляционными насосами, которые перекачивают теплоноситель, создавая при этом избыточное давление.

Пользоваться открытым расширительным бачком в таких условиях нельзя, вместо него устанавливают мембранный гидроаккумулятор.

Самостоятельное изготовление гидравлического аккумулятора

Чтобы сэкономить средства, можно сделать гидроаккумулятор своими силами. В целом, все материалы доступны, а процесс изготовления не слишком сложен. Однако в самом начале, нужно определиться с будущей конструкцией устройства. И проще всего будет сделать гидроаккумулятор без мембраны – эта простейшая конструкция достаточно функциональна.

Подготовка

Прежде всего, потребуется подготовить все необходимые материалы:

  • самая главная часть – это емкость. Можно взять стальной, алюминиевый или пластиковый бак. Объем должен быть в пределах 100 литров. Однако, не стоит брать слишком маленький бак, если его объем будет меньше 30 литров, он будет неэффективным в работе;

Кроме этого, понадобятся гайки, шайбы, набор ручного инструмента и дрель для проделывания отверстий в баке.

Изготовление устройства

Поскольку гидравлический аккумулятор не включает в себя мембрану, сделать его очень просто. Главное, все делать аккуратно. При этом, нужно учесть тот факт, что система будет работать под давлением, поэтому сам бак, должен быть прочным.

Инструкция, как сделать гидроаккумулятор своими руками:

  • в первую очередь, нужно просверлить три отверстия в основной емкости. Они делаются на верхней и нижней части, а также в боку;
  • в боковое отверстие вставляется кран для сброса воды;
  • в верхнее отверстие также монтируется кран, а на него накручивается четверник;
  • в нижнее отверстие вставляется еще один кран с тройником.

Очень важно, чтобы все соединения были надежно герметизированы. Для этого, под краны ложатся прокладки, которые садятся на герметик

А резьбовые соединения заделываются при помощи специальной ленты.

В целом, сама конструкция готова, теперь нужно подсоединять все необходимые элементы.

К верхней части, подсоединяется:

  • реле давления;
  • ниппель для закачки воздуха;
  • манометр.

Подключение манометра к тройнику

Если использовался пятерник, то можно подсоединить к нему и трубопровод для набора воды, однако, лучше подсоединять его к низу бака.

К нижней части подключается водопровод – на одном тройнике делается ввод и вывод. На этом, основные работы закончены.

Таким образом, самодельное устройство, делается легко и быстро. Теперь, нужно подготовить его к работе.

Подготовка к работе

Делается это очень просто. Для этого в емкость набирается вода и закачивается воздух. Для этого нужно:

  • открыть боковой кран на аккумуляторе;
  • включить насос и набирать воду до тех пор, пока она не потечет из крана;
  • после этого, насос выключается и кран закрывается;
  • теперь нужно подключить к баку насос и накачать в него воздух.

Насос, для этих целей подойдет любой. Давление определяется по установленному манометру и должно составлять 1,5-2 атмосферы.

Вообще, оптимальное давление можно подобрать уже в процессе эксплуатации системы

Здесь важно понимать такую зависимость:

  • чем больше давление воздуха, тем меньше будет объем воды, который вмещает в себя бак. С другой стороны, так в системе будет больший напор воды;
  • чем меньше, давление воздуха, тем больше жидкости поместится в емкость, а следовательно, насос будет включаться реже.

Режим работы должен подбираться из конкретных параметров системы водоснабжения.

Подключение реле давления

Это очень важный момент, поскольку от правильности подключения реле, напрямую зависит работоспособность всей системы. Вообще, нужно внимательно ознакомиться с инструкцией и делать подключение электрики согласно указаниям, ведь иначе, можно спалить и реле и насос.

В целом, принципиальная схема выглядит таким образом:

  • понадобится два электрических кабеля, лучше всего использовать медный трехжильный провод с возможностью заземления. Сечение подбирается исходя из мощности подключаемого насоса;
  • один подключается к реле и к бытовой электросети;
  • второй подключается от реле к погружному насосу.

Подключение к реле давления

При этом, важно не перепутать клеммы. После этого, нужно настроить реле давления

Обычно, за это отвечают две гайки с пружинами – первая за минимальный порог, а вторая за максимальный.

После того, как подключение и настройка будут завершены, необходимо сделать пробный пуск. При этом, желательно открывать кран, через который в гидроаккумулятор поступает вода не полностью.

Если реле не срабатывает при достижении необходимого давления воды в баке, его нужно подкорректировать. Точно так же проверяется и минимальный порог.

На этом, работы по изготовлению и настройке гидравлического аккумулятора можно считать завершенными – устройство полностью готово к работе.

Проблемы с давлением

Такая проблема может быть вызвана рядом причин:

  • повреждение ниппеля – через него уходит воздух;
  • неправильная настройка реле давления;
  • повреждение корпуса бака.

Последовательность действий для ремонта:

  • вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
  • если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
  • для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
  • теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.

Манометр может показывать неверные значения

Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена мембраны в гидроаккумуляторе
Дровяные печи для бани Тунгуска последние отзывы
