Особенности установки счетчиков воды

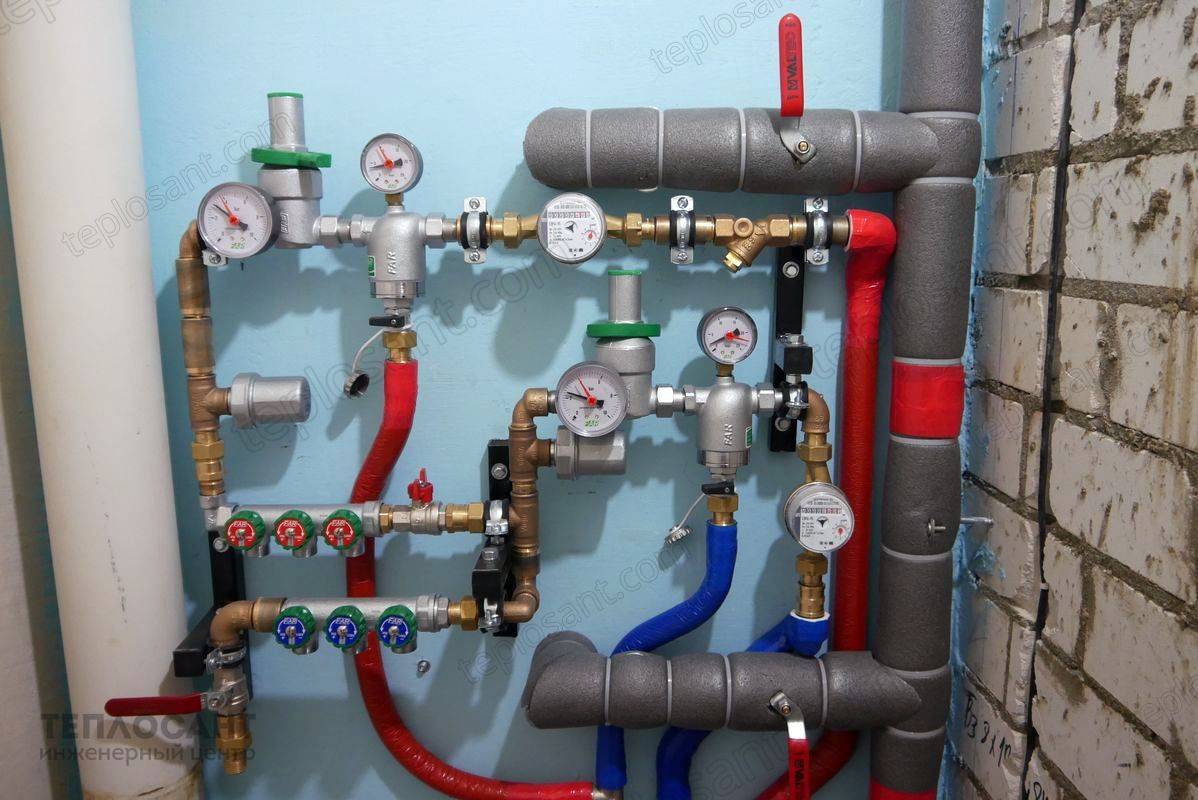

Как собрать узел распределения холодной воды
Конструкция счетчика

Установка счетчиков на воду включает в себя такие этапы, как:

  • Поиск подрядчика (исполнителя работ) – если владелец не хочет сам заниматься монтажом водомера, он обращается с заявкой в обслуживающую дом управляющую компанию или нанимает специалистов фирм, имеющих лицензию на выполнение таких работ.
  • Закупка необходимых материалов (счетчика, фитингов и запорной арматуры) – на основании рекомендаций специалистов подрядчика.
  • Монтаж водомера (своими руками или силами привлеченных специалистов).
  • Введение в эксплуатацию (опломбировка) и постановку прибора на учет.

Последний этап является очень важным и обязательным – самовольное пользование горячей и холодной водой без его опломбировки и постановки на учет повлечет за собой в дальнейшем штрафные санкции.

Как подготовить счетчик воды к врезке в трубу?

Прежде чем устанавливать водомер, необходимо подсоединить к нему фильтр грубой очистки. Это устройство защитит механизм счетчика воды от крупных частиц мусора, попадание которых может сократить срок эксплуатации прибора.

Помимо фильтра к водомеру необходимо подсоединить обратный клапан, выполняющий роль защиты от отматывания показаний

На наличие обратного клапана обращают внимание инспекторы водоканала и не принимают прибор в эксплуатацию без этого сантехнического устройства

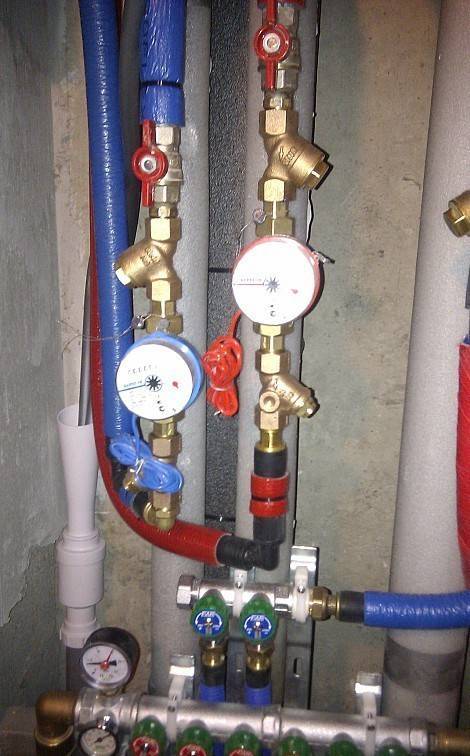

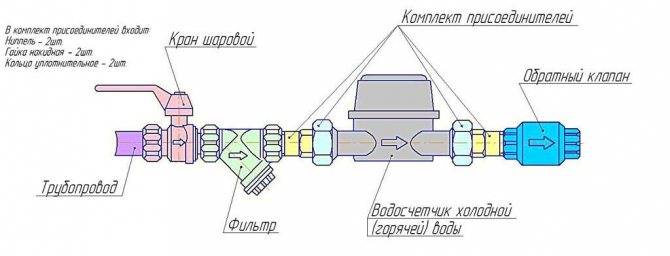

Вместе с водомером устанавливают фильтр грубой очистки воды и обратный клапан, который предохраняет от отматывания показаний счетчика

Вместе со счетчиком в комплекте должны идти накидные гайки (американки), позволяющие при необходимости снять прибор учета без вреда для труб и других элементов водопроводной системы. Герметичность соединения накидных гаек с обратным клапаном и фильтром обеспечивают с помощью ленты ФУМ или пакли.

При самостоятельной сборке блока учета потребления воды необходимо следить за направлением стрелок, размещаемых производителем на каждом компоненте. Метки в виде стрелок показывают направление, в котором должна протекать вода через прибор учета. К фильтру прикручивание американки проводят со стороны острого конца стрелочки, к обратному клапану – с обратной стороны (хвоста стрелки).

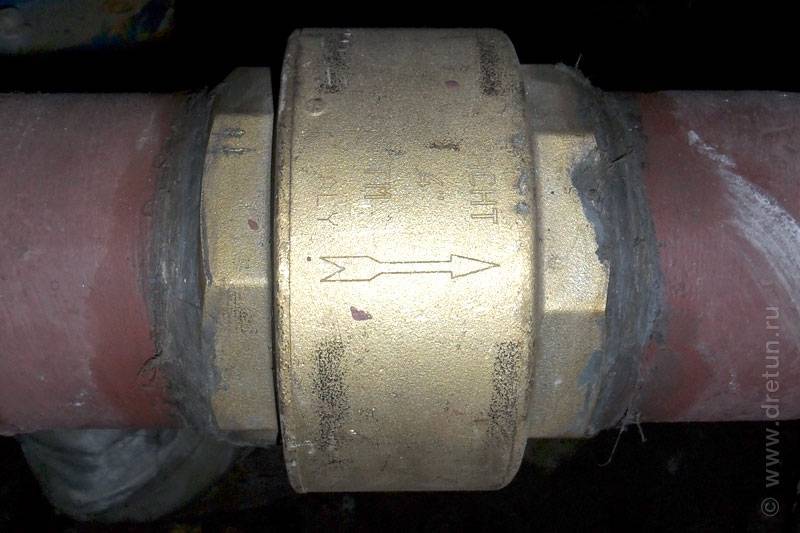

Если вы перепутаете при сборке направление стрелок на фильтре, обратном клапане и самом счетчике воды, то опломбировать прибор учета не удастся. Представитель водоканала проверит правильность установки каждого элемента блока

На водомере производитель также указывает стрелочкой нужное направление воды. Если проигнорировать эту метку, то корректную работу прибора гарантировать нельзя. В зависимости от конструкции водомера может вообще прекратиться подача воды к сантехническим приборам. Стрелку на приборе надо сориентировать по направлению от отсекающего крана, врезанного в водопроводный стояк. В инструкции, прикладываемой производителем к водомеру, указывается схема подключения счетчика воды к водопроводной системе. При самостоятельной сборке следует учитывать данные рекомендации.

Поломки и неисправности

К характерным неисправностям ГВС относятся:

  • выход из строя оборудования;
  • шумы в работе системы;
  • температура отопительных приборов ниже нормы;
  • слабый напор горячей воды;
  • температурный разброс теплоносителя по этажам дома;
  • утечки в соединениях;
  • коррозия трубопроводов и запорной арматуры.

Шумы, как правило, вызваны вибрацией неправильно установленных насосов, износом подшипников электродвигателей, ослаблением креплений трубопроводов, выходом из строя регулирующих вентилей.

К понижению температуры отопительных приборов приводят воздушные пробки в самих приборах, разрегулирование элеваторного узла, засоры и нарушение теплоизоляции в отопительных стояках.

Слабый напор воды при отсутствии засоров чаще всего вызывается неисправностями подкачивающих насосов. Своевременное техническое обслуживание повышает надежность системы теплоснабжения.

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

  • экономия расходных материалов;
  • малые затраты на монтаж магистралей;
  • легкий и быстрый монтаж.

Как собрать узел распределения холодной воды

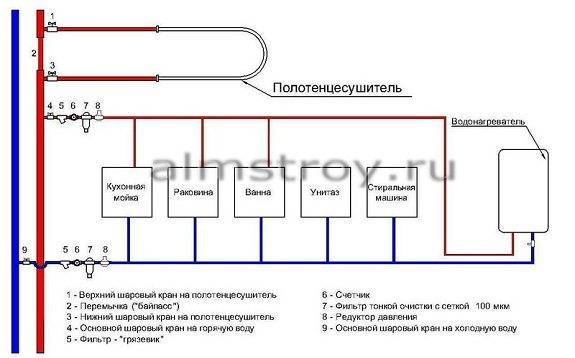

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

  • падение давления при условии подключения большого числа сантехники и бытовых устройств;
  • отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
  • сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
  • отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
  • необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления

Вернуться к содержанию

Этапы разводки воды в квартире своими руками

Для начала создается план, на котором учитывается размещение узлов и их габариты. Дальше следует избавиться от старого водопровода. В новостройке сантехнический узел приходится разрабатывать заново. В старых квартирах за основу берется уже существующий санузел, но лучше все же поменять систему.

При демонтаже сначала следует перекрыть подачу воды в квартиру. Дальше снимаются все фитинги и оборудование. Всю технику лучше вынести, чтобы было место для работы. При наличии счетчиков, их также следует снять. Можно сделать подачу горячей воды от водонагревателя.

Как собрать узел распределения холодной воды

Этапы подключения разводки труб:

Для начала собираем трубы на полу

Важно соблюдать все размеры и герметизировать стыки. Подключаем краны.
Установка труб в определенные секции

Дальше монтируем стояки к смесителям. Для этого накручиваем тройник на два конца разрезанной трубы. На конце каждой перпендикулярной трубы требуется закрепить фитинг.
Дальше необходимо скрыть все коммуникации в стене. Но следует помнить, что соединения должны быть в свободном доступе. Скрывают разводку, стыки, четверник.

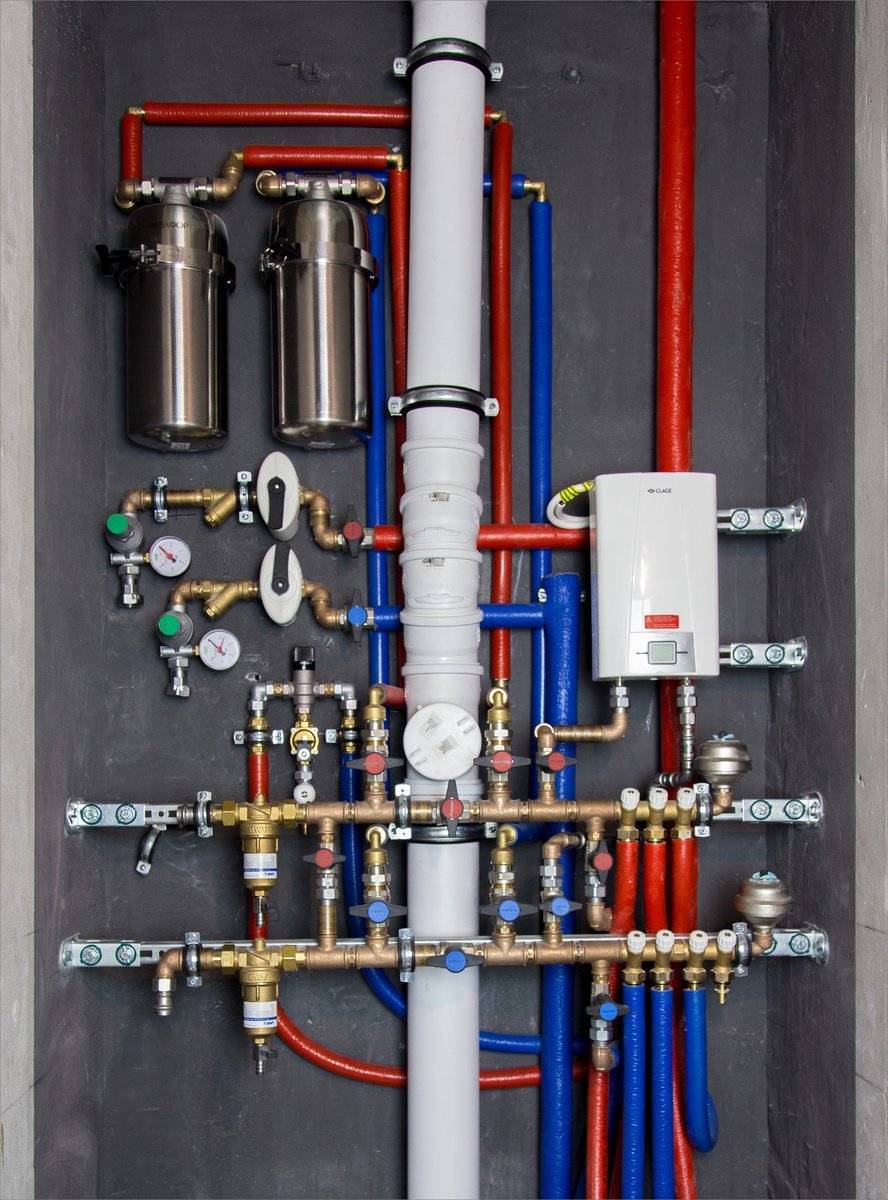

Для квартиры лучше всего использовать коллектор для водоснабжения. Это компактный вариант, который подходит для условий нестабильного давления. Для горячей подачи воды подойдет подходящая арматура.

Важность правильного проектирования

  • Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
  • Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
  • В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
  • Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.
Популярные статьи  Технологическая карта на монтаж двухтрубной системы отопления

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Как собрать узел распределения холодной воды

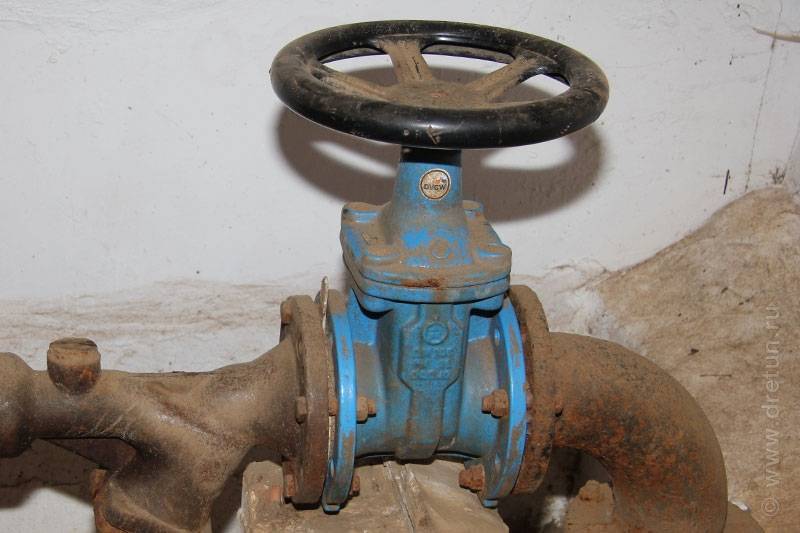

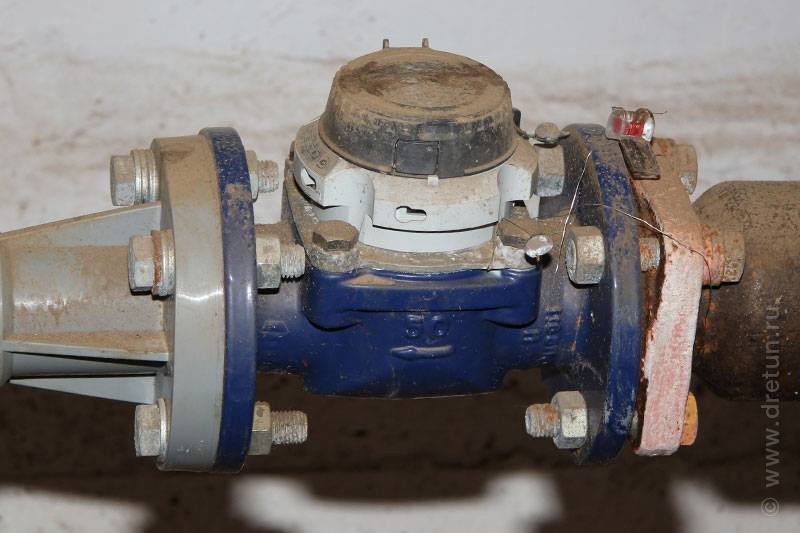

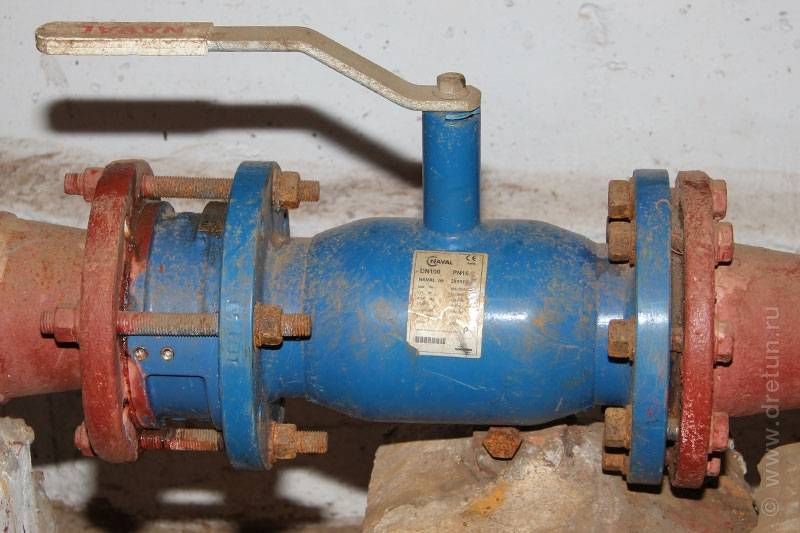

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

Как собрать узел распределения холодной водыКак собрать узел распределения холодной водыКак собрать узел распределения холодной воды

В некоторых есть дополнительно обратный клапан

Как собрать узел распределения холодной воды

и обвод водомера.

Как собрать узел распределения холодной воды

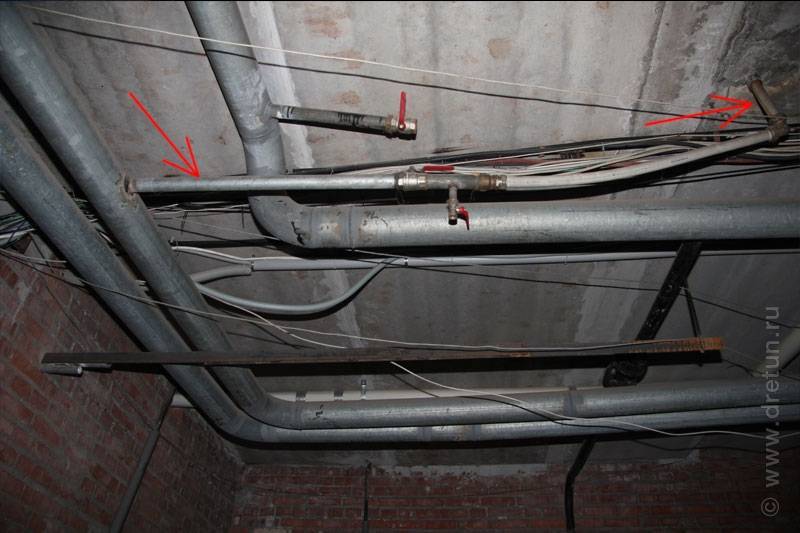

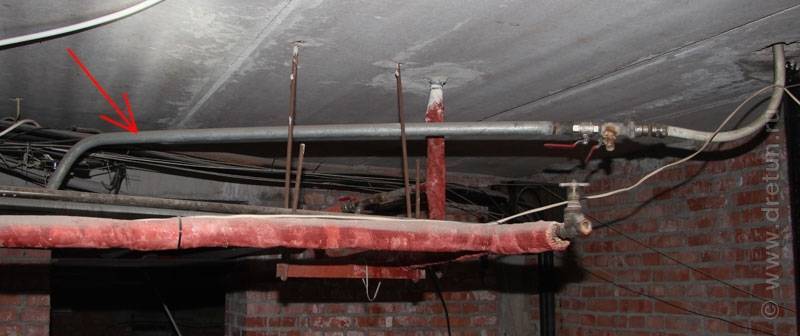

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

Как собрать узел распределения холодной водыКак собрать узел распределения холодной воды

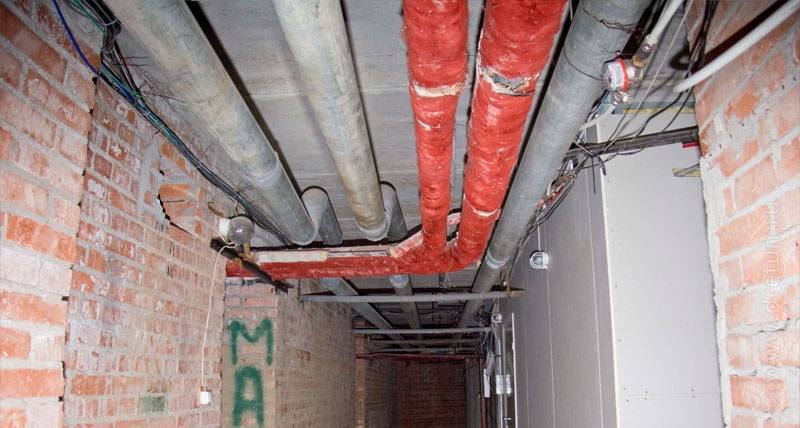

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Как собрать узел распределения холодной водыКак собрать узел распределения холодной водыКак собрать узел распределения холодной воды

ГВС и схема теплоснабжения

Система горячего водоснабжения (ГВС) — совокупность устройств, обеспечивающих нагрев холодной воды и распределение ее по водоразборным приборам.

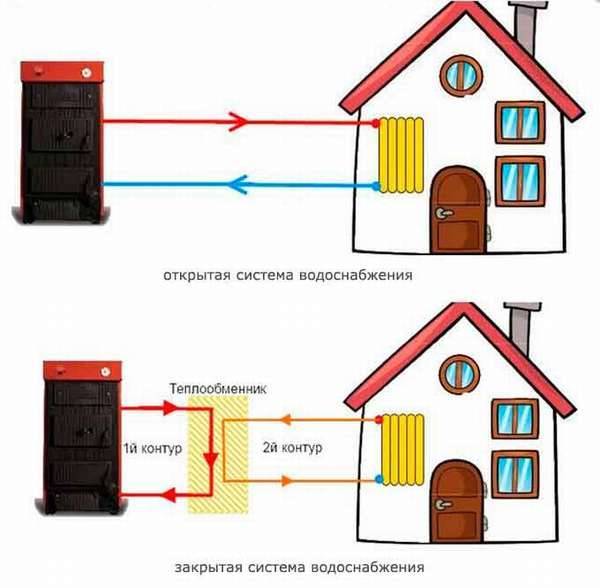

Существует две системы ГВС и теплоснабжения жилых зданий:

  • открытая,
  • закрытая.

Открытая система ГВС подразумевает под собой забор горячей воды из системы отопления. Соответственно, для этого теплоноситель должен быть хорошего качества, пригодный для использования в быту и соответствовать санитарным нормам. В конструктиве такая схема намного проще и на ее изготовление требуется гораздо меньше материала, но за объемом жидкости нужно постоянно следить, чтобы не допустить завоздушивания системы отопления.

Таким образом, основным преимуществом открытой схемы является ее меньшая себестоимость, по сравнению с закрытой. Недостатком является, в основном, необходимость постоянного контроля объема теплоносителя.

В закрытой системе теплоноситель и потребляемая вода не смешиваются между собой. Она доставляет потребителям не теплоноситель, а его тепло. Передача последнего происходит в теплообменнике.

Именно такую схему предпочитают в современном домостроении, как в частном, так и многоквартирном. Недостатком такой системы является ее стоимость. Для монтажа требуется дорогостоящее оборудование — котел, бойлер и другое. Неоспоримым преимуществом закрытой системы горячего водоснабжения является полная независимость потребителя от центральных теплосетей и возможность индивидуальной регулировки температуры воды.

Открытая и закрытая система горячего водоснабжения — это системы с разными принципами функционирования.

Основные отличия:

  1. Закрытая — устроена так, что забираемая из магистрального водопровода холодная питьевая вода в теплообменнике нагревается от сетевого теплоносителя, а затем поступает к потребителю.
  2. Открытая — это система, у которой нагретая вода отбирается из подающего и обратного теплопроводов в смеситель, где доводится до температуры 65ºС, а затем подается к кранам горячего водоснабжения для бытового использования.

Таким образом выглядит система горячего водоснабжения многоквартирного дома, схемы.

Как собрать узел распределения холодной воды

Стояки и подводки

Стояки отвечают за вертикальную разводку воды в расположенных друг над другом квартирах. Подводки выполняют функцию разводки жидкости по кранам и другим сантехническим приборам внутри квартиры.

В квартирах традиционно используется последовательная (тройниковая) разводка. Коллекторная более материалоемкая и требует скрытого монтажа подводок, который сильно затрудняет их дальнейшее обслуживание.

Системы ГВС подразделяют на два типа:

  • централизованные,
  • местные (децентрализованные).

В централизованных системах нагревательная установка в ЦТП (Централизованный теплопункт) может обслуживать одно или несколько зданий в пределах микрорайона или поселка. Централизованные схемы проектируют и монтируют с циркуляционными трубопроводами для бесперебойного обеспечения горячей водой. Без них при отсутствии водоразбора в подающих трубопроводах вода остывает, и потребитель вынужден сливать ее, что ведет к излишнему расходу воды по счетчику. Кроме того, устанавливают полотенцесушители, которые не могут работать при отсутствии циркуляции.

Децентрализованное (местное) ГВС применяют в тех случаях, когда экономически не выгодно строительство централизованной схемы: при небольшой плотности тепловых нагрузок в сельских населенных пунктах и тому подобное.

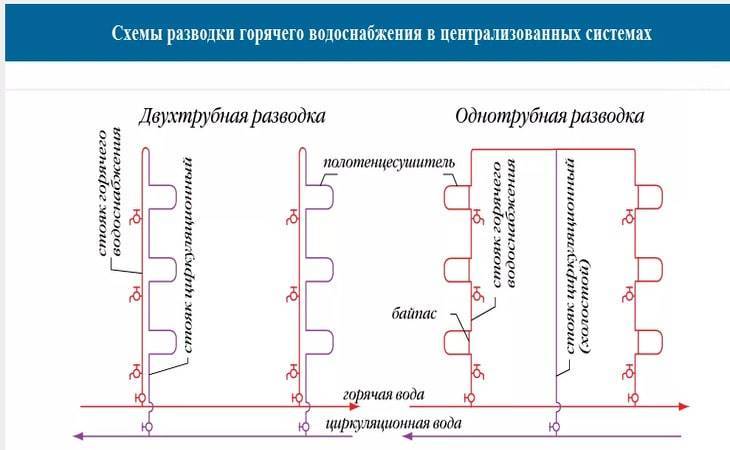

Схемы ГВС бывают:

  1. С тупиковым трубопроводом, где при малом потреблении или отсутствии водоразбора вода быстро остывает. Такую схему применяют в малоэтажных жилых зданиях с сетью малой протяженности, банно-прачечных комбинатах.
  2. С циркуляционными стояками. Подобные схемы применяют в многоэтажных жилых зданиях и гостиничных комплексах.

Юридический аспект самостоятельной установки

В законодательстве не предусмотрено категоричных запретов на проявление подобной самостоятельности. Главное – руководствоваться здравым смыслом и при монтаже соблюдать нормативные требования.

Но в большинстве случаев их подключением занимаются специализированные организации, которые имеют соответствующий допуск к выполнению этого вида работ.

Если вам навязывают услуги специализированных компаний, знайте, что это незаконно. Процедуру врезки в обустроенную водопроводную систему вы можете сделать и собственными силами.

При монтаже оборудования стоит учитывать ряд моментов:

Приборы приобретать только у лицензированных компаний

К устройству должен прилагаться технический паспорт.
Установка оборудования предполагает перекрытие водоснабжения по стояку, что довольно проблематично выполнить собственными силами.
При монтаже и подключении устройства важно руководствоваться схемой подключения счетчика воды и строго соблюдать технологию. В противном случае при прорыве трубопровода все убытки придется возмещать из своего кошелька.

Чтобы показания установленного собственными силами водомера принимались при начислении коммунальных платежей, необходимо, чтобы они прошли опломбировку и были поставлены на баланс местного отделения «Водоканала».

Пошаговая инструкция

При замене счетчика воды порядок действий следующий. Перед установкой счетчика на воду проверяется его комплектность. Следует убедиться, что старый счетчик был расположен в удобном месте для снятия показаний. К прибору должен быть обеспечен удобный подход. Счетное устройство должно хорошо освещаться естественным или искусственным светом.

Инструменты и материалы

Для качественного выполнения монтажных работ требуется подготовить инструменты и материалы. Сюда относятся:

  1. Новый водомер.
  2. Фильтр. Чтобы исключить попадание в прибор взвешенных в воде мелких частиц.
  3. Обратный клапан. Он необходим для исключения вращения счетчика в обратном направлении воздухом, при отключении подачи воды;
  4. Болгарка для зачистки металлических труб;
  5. Герметизирующие средства: пакля, силиконовые герметики, ФУМ-лента.
  6. Паяльник, если трубы стоят полимерные.
  7. Уголки. Требуются для крепления водомера с термодатчиком к стене.
  8. Сгоны и переходные муфты при несоответствии диаметров труб и выходов водомера.
  9. Паронитовые прокладки, для устройства контроля горячей воды.
  10. Резиновые прокладки для аппарата холодной воды.

Если финансы позволяют желательно приобрести еще два узла:

  1. Редуктор давления. Это агрегат, который не относится к обязательным принадлежностям. Однако его использование сглаживает пульсирующие толчки воды. В результате счетчик не испытывает перегрузок и служит намного дольше. Установка такого узла ведется после фильтрующего элемента.
  2. Запорный кран, располагающийся после счетчика. Потребность в нем возникает при замене счетного устройства. Даже перекрыв кран на стояке, в трубах, которые тянутся после аппарата, стоит до 5 л воды, которая окажется на полу.

Подготовка

Чтобы замена счетчика воды не вызвала затруднений, нужно выполнить ряд подготовительных работ.

  1. Ведется осмотр аппарата. Проверяется совпадение номера на корпусе оборудования с паспортными данными.
  2. В паспорте проверяется наличие штампа о проведении поверки.

Проводится демонтаж старого счетчика. Порядок работы следующий:

  1. Перекрывается общий кран подачи воды. Он расположен в каждой квартире. Если после перекрытия вода продолжает поступать в смесители, значит, замене подлежит и перекрывающее устройство. Согласовывать с УК такие действия не надо. Для частного сектора проблем вообще не возникает.
  2. Обязательно заранее готовятся тряпки, поскольку в трубах всегда присутствуют остатки воды и при откручивании гаек, из мест стыка, начнет выливаться грязная жидкость.
  3. Используя накидные ключи, идет откручивание гаек, крепящих водомер. Иногда с этим могут возникнуть сложности. С течением времени гайки прикипают к поверхности железных труб и сорвать их становится трудно, а иногда и невозможно. Тогда используется болгарка, которой гайки срезаются.
  4. Вынимается старое устройство, снимаются прокладки и выбрасываются. Все места стыка на сгонах зачищаются от въевшегося материала старых прокладок. Для этого используется обычный нож.
  5. Демонтируется фильтр и обратный клапан.
  6. На этом демонтаж старого прибора заканчивается.
Популярные статьи  Как подключить два котла в одну систему, параллельное соединение котлов отопления

Порядок действий

После демонтажа отслужившего свой срок оборудования идет установка нового прибора. Чтобы заменить счетчик воды, последовательно проводятся следующие действия:

На первом этапе устанавливается фильтр механической очистки.
Чтобы установить новый счетчик, обратите внимание на стрелку, указывающую направление движения воды.
На места старых прокладок устанавливаются новые. Материалом является резина или паронит.
Сразу за прибором ставится обратный клапан.
При помощи ключа затягиваются накидные гайки

На резьбу сгона герметизирущая лента или пакля не ставится. Она там не нужна, поскольку при сильном затягивании, прокладки надежно закрывают все щели. Присутствующее герметизирующее вещество, только создаст дополнительные трудности при закручивании гаек.

Возможные ошибки

При самостоятельном монтаже прибора иногда возникают ошибки в правильности установки.

Носят они следующий характер:

  1. Оборудование установлено в направлении противоположному тому, что указано стрелкой.
  2. После снятия старого устройства не проводилась промывка трубопроводов. Как результат, грязь попала в механизм аппарата.
  3. Плохое очищение старого герметика приводит к плохой герметичности стыков.

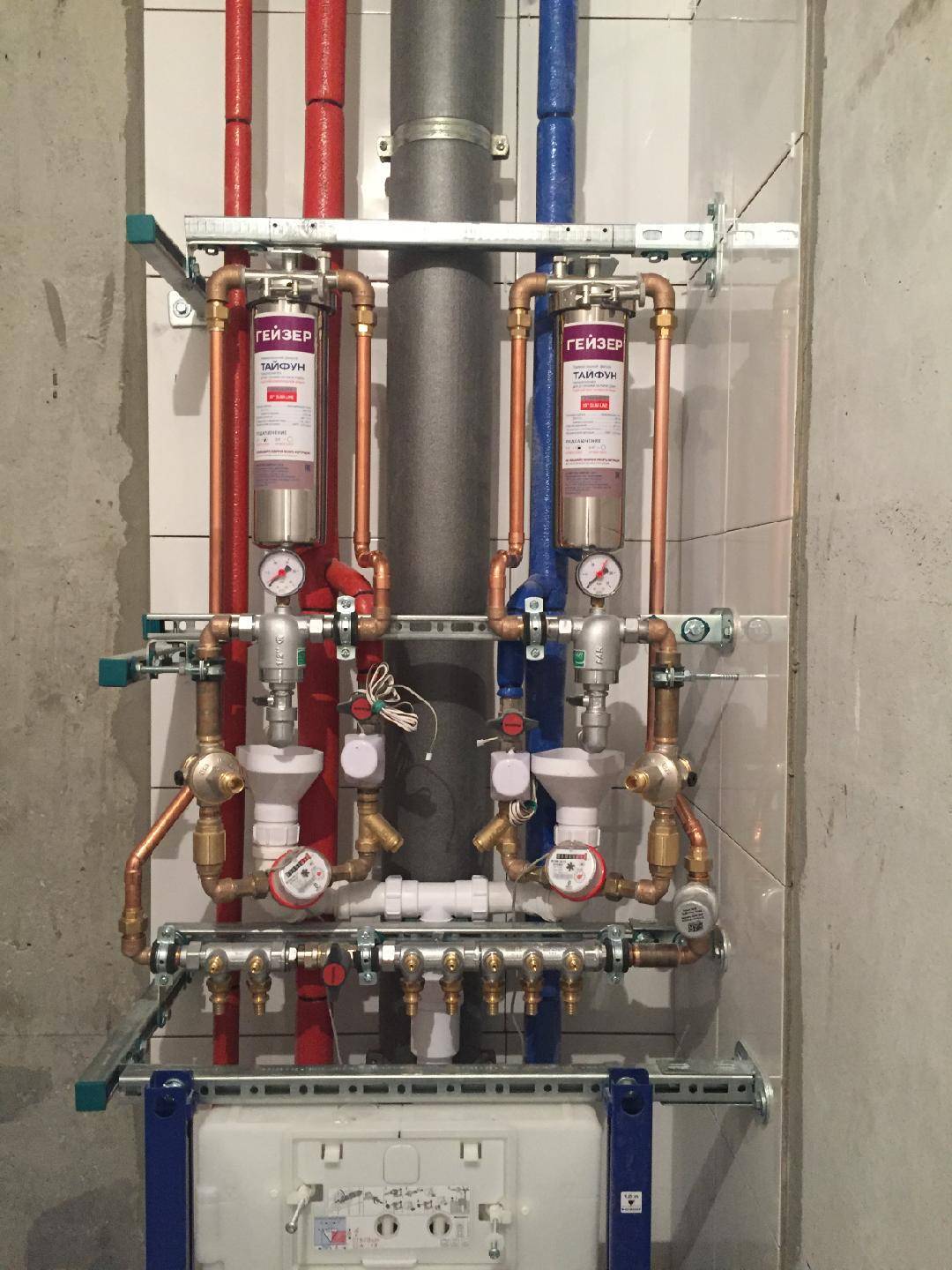

Сборка своими руками

Осуществить монтаж водомерного узла согласно строительным нормам и правилам без привлечения специалистов сложно, но возможно. Необходимо вооружиться его составными частями, а именно: счетчиком, обратным клапаном, фильтром и накладными гайками.

Сборку узла осуществляют с учетом меток, указывающих направление движущейся воды. С острой стороны стрелки гайки прикручиваются к фильтру, а с тупой — к обратному клапану. Уплотнение соединения осуществляется с помощью прокладок из резины подходящего диаметра без дополнительной подмотки паклей.

Стрелка на корпусе счетного устройства подскажет направление соединения. Запчасти прикручивают к счетчику с двух сторон, согласно меткам, применяя гайки и уплотнительные элементы.

Противоположное движение водной массы в различных частях узла приведет к неправильной работе счетчика. Возможно также прекращение поступления жидкости во внутреннюю систему водоснабжения.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Сверху или снизу организовано водоснабжение?

Магистральный водовод входит в контур жилого дома и заканчивается задвижкой. Внутридомовые сети обеспечивают горячей водой всех потребителей.

Через набор вертикальных трубопроводов (стояков) теплоноситель распределяется по этажам. Применяются два типа разводки: однотрубная и двухтрубная.

Выбор схемы зависит от планировочных решений жилого дома:

  1. Вариант подачи воды «снизу» применяется при малоэтажной застройке. В высотных домах с этажностью выше девяти подача теплоносителя осуществляется «сверху». В этом случае обеспечивается достаточное давление горячей воды на верхних этажах.
  2. В домах с этажностью выше восемнадцати применяется розлив «снизу», но система отопления делится на две автономные зоны. В верхней зоне за счет избыточного давления обеспечивается подача теплоносителя на последние этажи.
  3. В старом жилом фонде сохранились дома, в которых нет циркуляционных стояков — «тупиковые системы». За экономию труб расплачиваются неудобствами: при слабом водоразборе вода остывает, приходиться сливать часть воды.

Как собрать узел распределения холодной воды

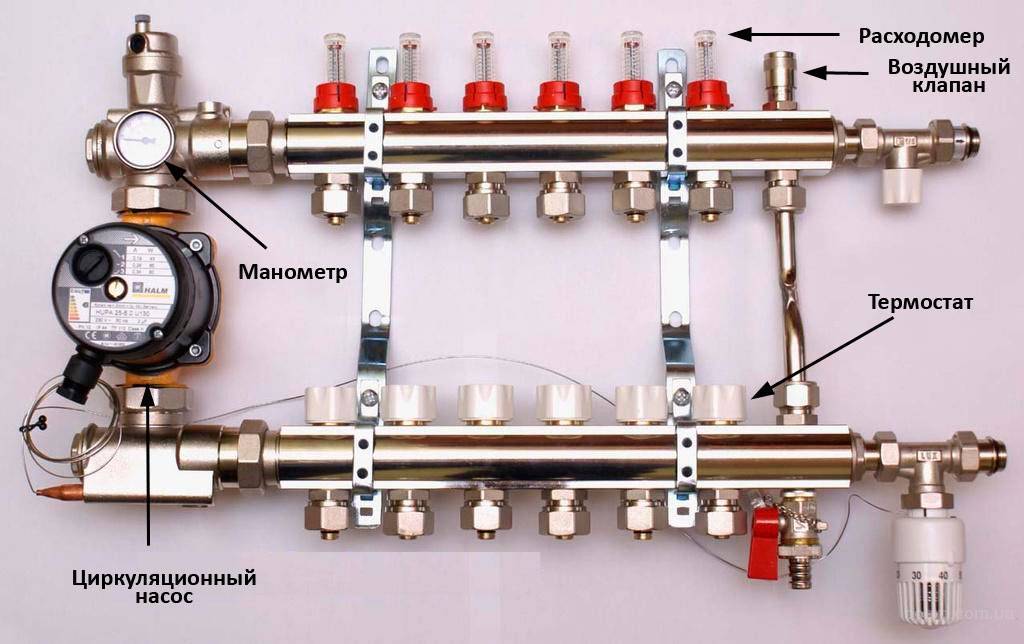

Монтаж распределительного коллектора

При осуществлении монтажа распределительного коллектора внутри стены, делается углубление, в которое помещается гребёнка и подводящие, отводящие трубы. Если есть возможность осуществить установку гребёнки в подсобном помещении, то это самое подходящее место для монтажа этого устройства.

Процесс установки распределителя очень прост и осуществляется в такой последовательности:

  1. Отключается подача воды от стояка.
  2. Подводящая труба подключается к центральному входу коллектора.
  3. Если устройство не оборудовано кранами, то к каждому выходу распределителя подключается шаровой кран.
  4. К каждому крану подключается отдельный контур.
  5. Если количество кранов превышает количество контуров водопровода, то лишние выходные отверстия, следует закрыть заглушками.
  6. После подключения всех труб, коллектор фиксируется к плоскости стены или короба хомутами.

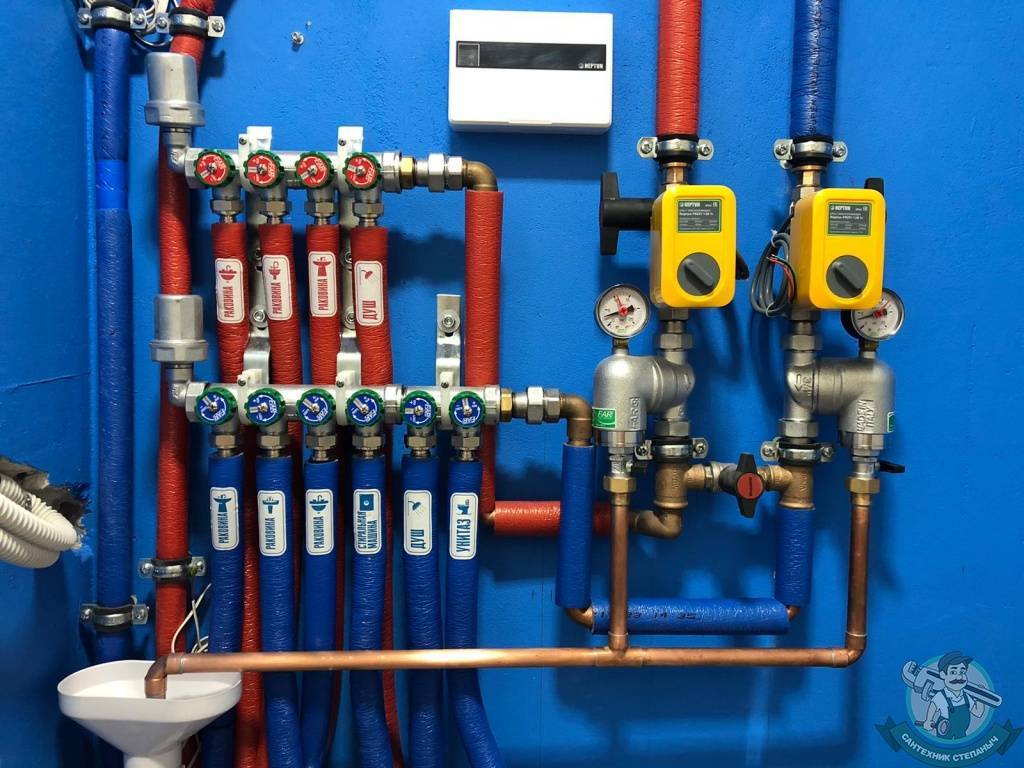

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

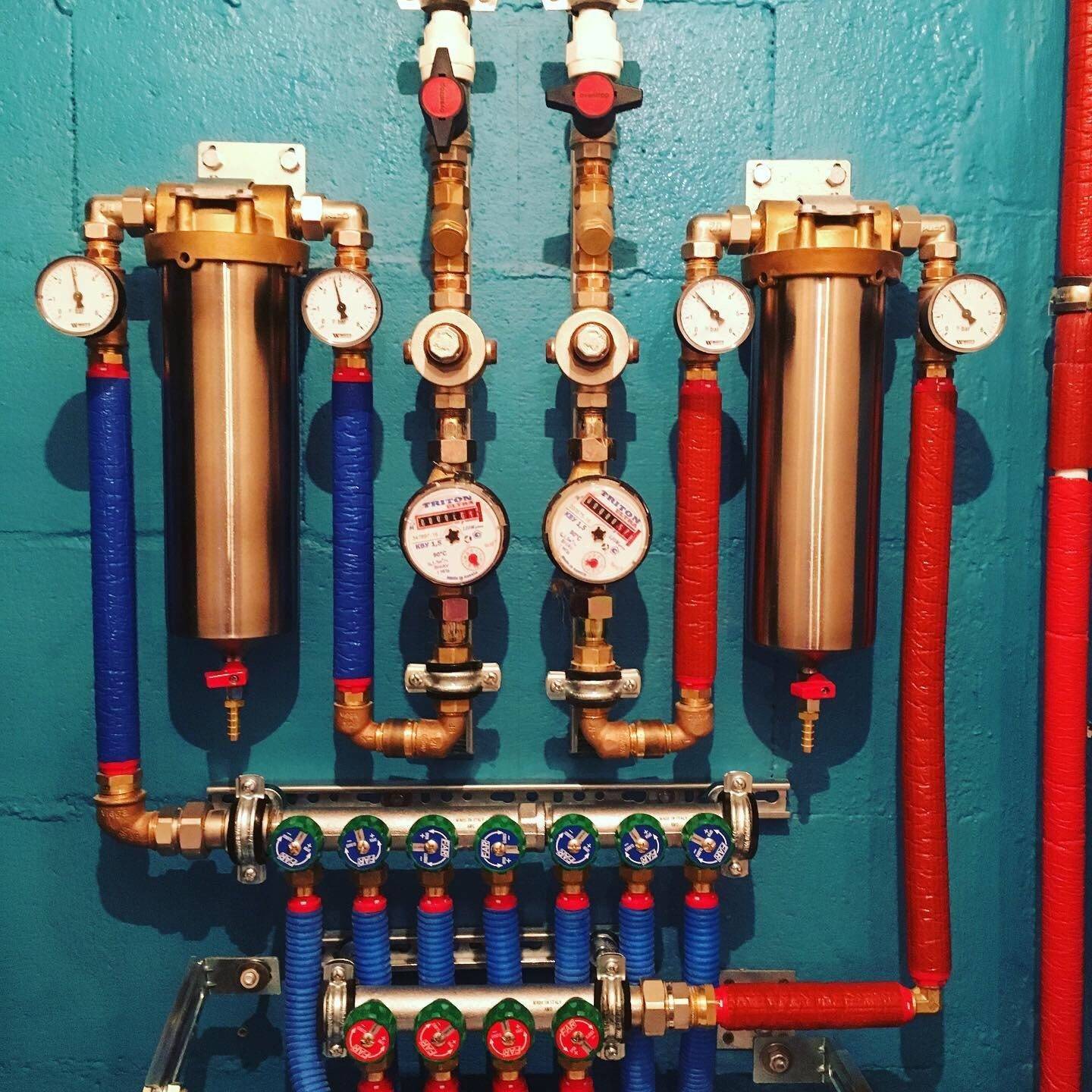

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

  1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
  2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
  3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
  4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
  5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).
Популярные статьи  Как приклеить керамическую плитку к дереву: разные способы подготовки поверхностей

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

  • змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
  • обрезки медной трубы с резьбой на 16 мм с одной стороны;
  • заглушки и вентили;
  • трубы для подключения к коллекторному узлу;
  • бак-накопитель с объемом от 50 до 80 литров;
  • деревянные планки для изготовления каркаса;
  • лист пенополистирола толщиной 30-40 мм;
  • стекло, можно взять оконное;
  • алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

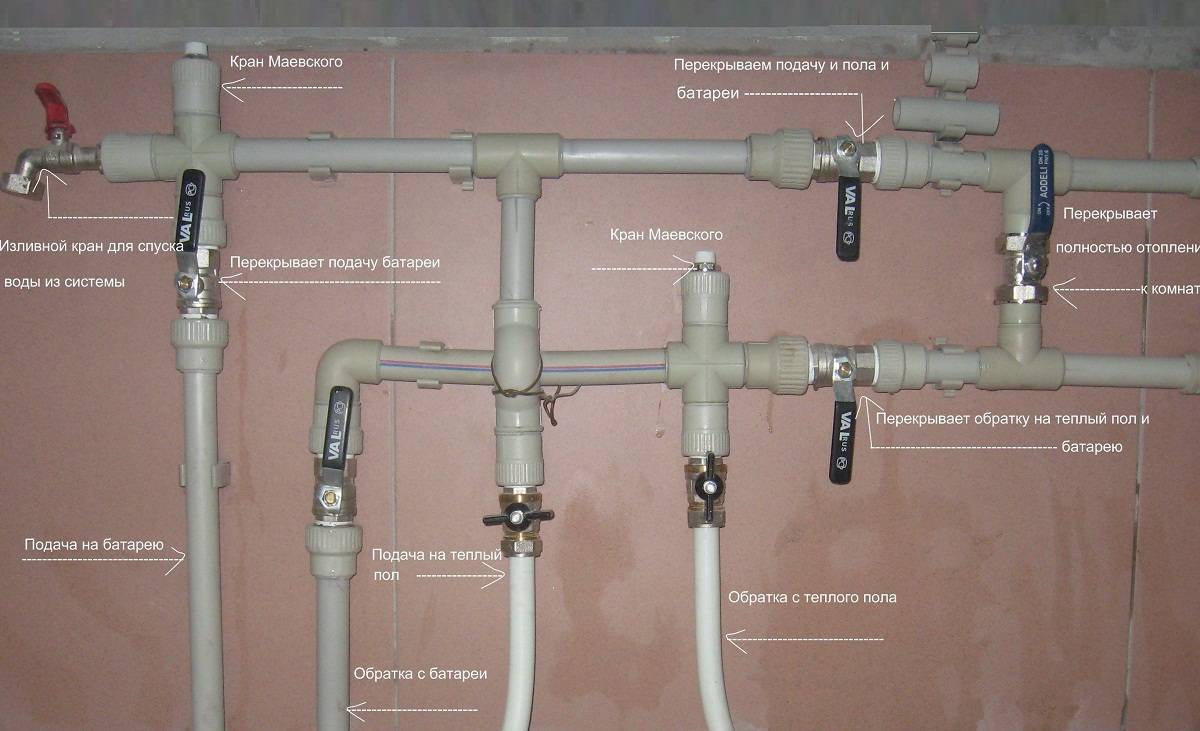

Как собрать узел распределения холодной водыИзнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Как собрать узел распределения холодной воды

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Как собрать узел распределения холодной водыНекоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как собрать узел распределения холодной воды
Высота смесителя над ванной
