Основные характеристики.

Руководство по использованию Горелка газовая ггу-40 с автоматикой nova-820

Два автоматических запорных клапана.

Полная электрическая модуляция мощности.

В случае если подача газа или электричества прекращается, давление пружины обеспечивает автоматическое закрытие клапана. Регулировка выходного давления осуществляется серво системой. Если выходное давление превышает допустимое давление модулятора, клапан регулировки давления открывается, в результате чего давление под главной серво мембраной падает, закрывая основной клапан.

Таким образом, выходное давление принимает заданную величину. И наоборот, если выходное давление ниже заданного уровня, клапан регулировки давления закрывается, в результате чего серво давление возрастает, открывая основной клапан. Назначение газового клапана – подача на горелку такого количества газа, которое необходимо для поддержания установленной температуры в работающем контуре котла. Управление газовым клапаном осуществляется автоматически с электронной платы котла. Непрерывная модуляция 1-37 mbar (модулятор в гоизонтальном положении).

Рекомендации по настройке автоматики Eurosit 630

Использование газовой автоматики Eurosit 630 в комплектных поставках большинства современных отопительных котлов бытового назначения требует знания особенности подключения автоматики и порядок ее регулировки. Как настроить большинство автоматических приспособлений регулировки горения и безопасности в двух словах объяснить сложно. Стоит лишь отметить, что порядок регулировки автоматики Евросит 630 зависит от нескольких параметров, включающих параметры газоснабжения, особенности системы отопления, режим эксплуатации. Использование дополни тельных устройств.

В базовом варианте газовая автоматика Евросит 630, устройство которой максимально унифицировано, но имеет ряд особенностей, зависящих от непосредственного назначения модели, располагает четырьмя возможностями регулировочных воздействий.

  • регулировка ограничения расхода газовой среды;
  • установка расхода газа пилотной горелке;
  • управление подачей газа на главную горелку;
  • регулировка по температуре теплоносителя.

Каждая из регулировок позволяет установить температуру в доме, средний расход газа и режим работы котла практически любой модификации, где устанавливается автоматика Eurosit 630. Настройка и регулировка ее производится специалистами организаций газоснабжения, но возможна и своими руками, если вы знакомы с особенностями использования природного газа, главными регулировками системы Евросит 630 и не боитесь остаться среди зимы без отопления.

Популярные статьи  Какие радиаторы лучше биметаллические или стальные Сравнение и выбор

Особенности подключения автоматики, наличие регулировочных винтов (их 2), использование прокладок, заглушек и уровень затяжки крепежных элементов, технология проверки на герметичность, требуют приглашения специалиста, не только знакомого с таким типом автоматики, но и имеющего сертификат, позволяющий с ним работать.

Купить автоматику итальянского производства в нашем интернет магазине может любой желающий при расчете в любой форме. Но настройка и введение в эксплуатацию этих устройств требует наличия проекта и услуг квалифицированного персонала. Самодеятельность в эксплуатации газовых установок иногда очень дорого стоит.

Автоматика Евросит 630 помимо очень высокой надежности отличается и особыми требованиями к регулировке. Но один раз правильно установленная, она может работать на протяжении нескольких лет, не требуя профилактических работ и покупки запасных частей.

Горелка газовая ГГУ с автоматикой Sigma-840

Приглашаем вас посетить наш новый сайт с актуальной информацией по данному оборудованию, перейти на сайт www.kotelprom.com

Горелки газовые ГГУ-20 и ГГУ-40 с автоматикой SIGMA

1. Описание и работа

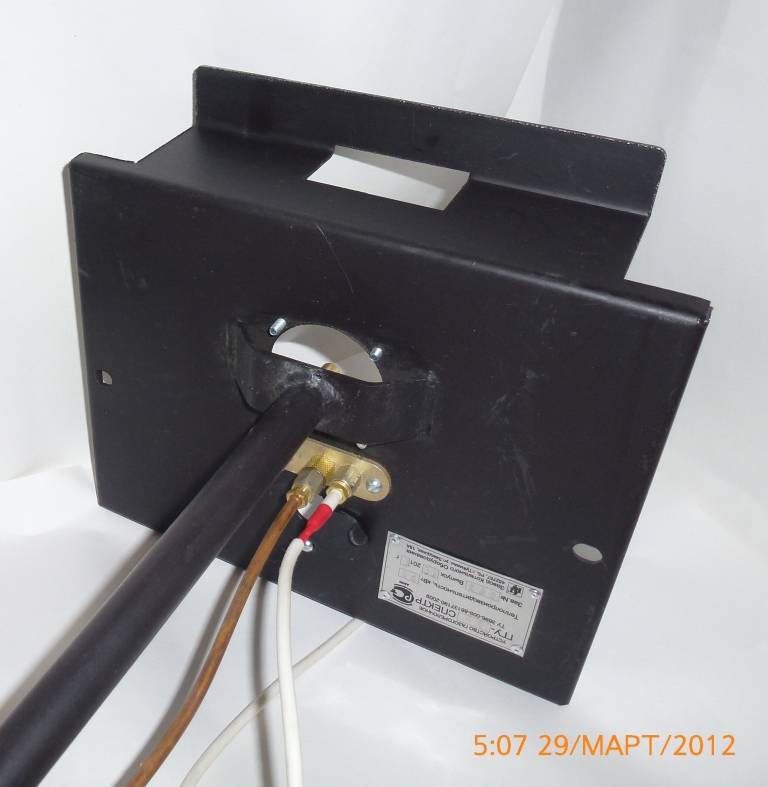

Газогорелочное устройство (ГГУ) «Спектр» предназначено для сжигания газа в водогрейных котлах малой мощности, в бытовых газовых отопительных печах и в других устройствах с автоматическим регулированием и контролем безопасности их работы.

Горелка газовая с одним газовым рожком — тепловая мощность 20 кВт. Горелка газовая с двумя газовами рожками — тепловая мощность 36 кВт.

1.1. Технические характеристики

Наименование

Максимальная тепловая мощность (при работе на природном газе), кВт

Максимальная тепловая мощность

(при работе на сжиженном углеводородном газе), кВт

Расход газа (при работе на природном газе), м 3 /час

Расход газа (при работе на сжиженном углеводородном газе), кг /час

Номинальное давление газа при работе на природном газе, мм.вод.ст

Давление газа при работе на сжиженном углеводородном газе, мм.вод.ст

Присоединительный размер резьбы для подачи газа, дюйм

Габариты ГГУ, мм (высота*ширина*глубина)

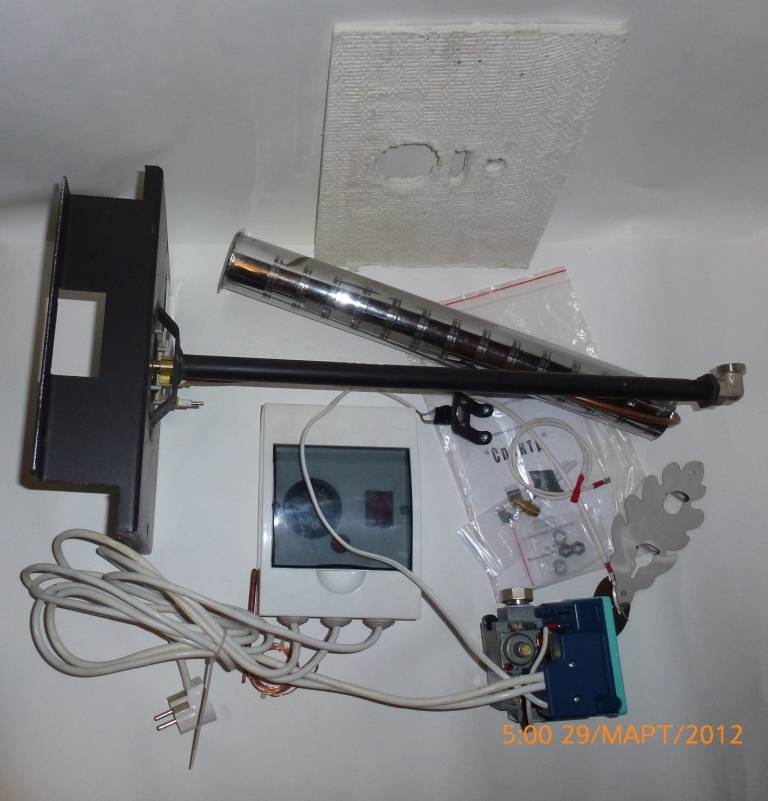

1.2. Комплектность

Наименование

Комплект газовой автоматики

Паспорт и руководство по эксплуатации

1.3. Состав и работа изделия

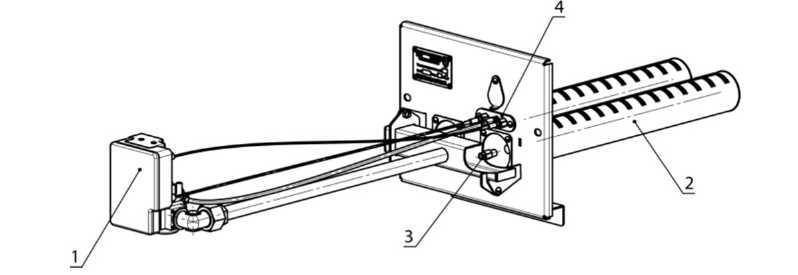

Основные элементы горелки. Общий вид газогорелочного устройства. Рисунок 1. 1 — регулятор подачи газа SIGMA-840, 2 — газовый рожок из нержавеющей стали, 3 — сопло, 4 — запальник.

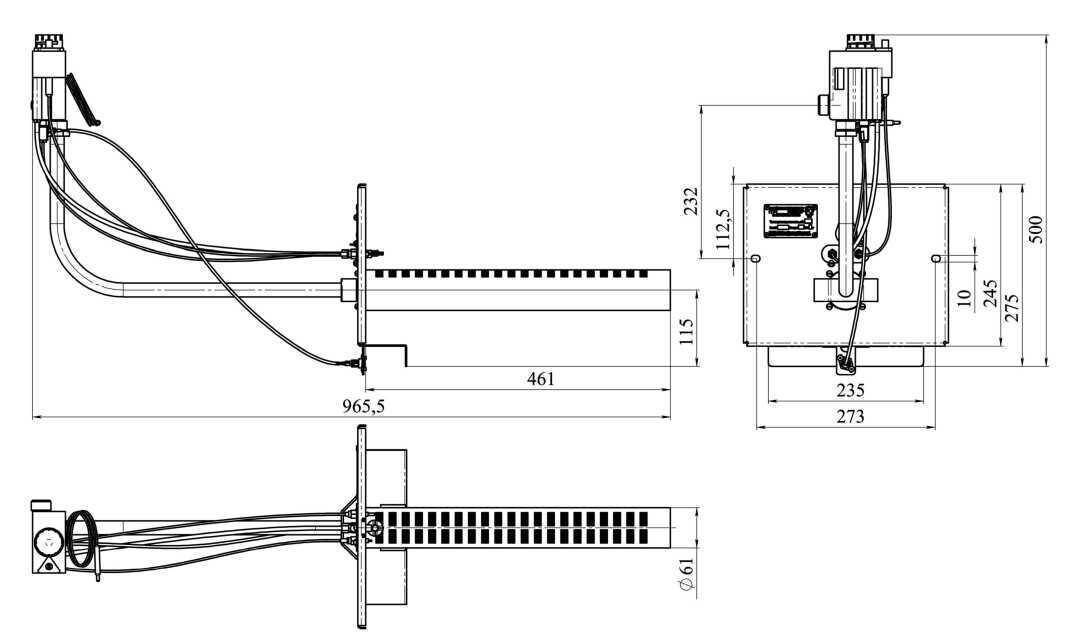

Габариты газогорелочного устройства. Рисунок 2.

ГГУ-20, 20 кВт ГГУ-40, 36 кВт

Руководство по использованию Горелка газовая ггу-40 с автоматикой nova-820Руководство по использованию Горелка газовая ггу-40 с автоматикой nova-820

Газогорелочные устройства типа Спектр моделей ГГУ-20 40, 80, 90, 100, 150, 175, 200, 250, 300, 400, 500, 600, 800, 1000 с автоматикой безопасности, регулирования и управления газовыми приборами марки SIT и Honeywell. ТУ 3696-009-88137190-2009

Сведения из реестра:

Раздел: Сертификат РФ

Регистрационный номер сертификата соответствия: С-RU.АВ28.В.03033

Дата начала действия сертификата: 24.08.2011

Дата окончания действия сертификата: 23.08.2014

Основание выдачи сертификата: Протокол сертификационных испытаний № 2639 от 24.08.2011 г. Испытательный центр ООО «АКАДЕМСИБ», рег. № РОСС RU.0001.21АВ09 от 01.08.2011, адрес: 630024, Новосибирская обл., г. Новосибирск, ул. Бетонная, д. 14

Тип заявителя: юридическое лицо

Полное наименование заявителя: ООО «Завод Котельного Оборудования»

Адрес места нахождения заявителя: 452757, Республика Башкортостан, г. Туймазы, Заводская ул., д.18А ИНН: 0269029750.

Фактический адрес заявителя: 452757, Республика Башкортостан, г. Туймазы, Заводская ул., д.18А ИНН: 0269029750.

Номер телефона заявителя: (34782) 57507

Номер факса заявителя: (34782) 57509

ОГРН/ОГРНИП заявителя: 1090269000304

Тип изготовителя: юридическое лицо

Полное наименование изготовителя: ООО «Завод Котельного Оборудования»

Адрес места нахождения изготовителя: 452757, Республика Башкортостан, г. Туймазы, Заводская ул., д.18А

Государственный регистрационный номер записи о регистрации юридического лица изготовителя: 1090269000304

Номер телефона изготовителя: (34782) 57507

Номер факса изготовителя: (34782) 57509

Тип объекта сертификации: Серийный выпуск

Полное наименование продукции: Газогорелочные устройства типа «Спектр» моделей ГГУ-20( 40, 80, 90, 100, 150, 175, 200, 250, 300, 400, 500, 600, 800, 1000) с автоматикой безопасности, регулирования и управления газовыми приборами марки «SIT» и «Honeywell». ТУ 3696-009-88137190-2009

Код по Общероссийскому классификатору продукции (ОКП):

Обозначение национального стандарта или свода правил: «О безопасности аппаратов, работающих на газообразном топливе» (Постановление Правительства Российской Федерации от 11 февраля 2010 г. № 65); ГОСТ (см. приложение на 1 листе, бланк № 0224021);

Обозначение национального стандарта или свода правил(приложение): ГОСТ 21204-97

Популярные статьи  Может быть стекло причиной возникновения холода от пластиковых окон

Наименование национального стандарта или свода правил (приложение): Горелки газовые промышленные. Общие технические требования

Подтверждение требованиям национального стандарта или свода правил (приложение): 4.1.1, 4.1.3, 4.2.1-4.2.10, 4.2.12-4.2.15, 4.3, 4.4, 4.5.2-4.5.6, 5.1-5.3, 5.5, 5.6, 5.10, 5.12, 6.1

Полное наименование Органа по сертификации, зарегистрировавшего сертификат: ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «СЕРКОНС»

Номер аттестата органа по сертификации: РОСС RU.0001.11АВ28

ОГРН юридического лица органа по сертификации: 1077746279665

Фамилия Имя Отчество эксперта: Б.П. Чумаков

ПЕРЕД ВКЛЮЧЕНИЕМ ГОРЕЛКИ В РАБОТУ НЕОБХОДИМО

проветрить помещение, в котором установлен газовый аппарат, и его топку в течение 5-10 мин., при этом газовые краны перед горелкой должны быть закрыты;

Автоматика 630 EUROSIT представляет собой устройство для автоматического регулирования тепловой мощности аппарата и его отключения в случае возникновения аварийных ситуаций.

Для включения ГГУ необходимо:

При выключенном состоянии круглая рукоятка автоматики должно находиться в положении, показанном на рисунке 6а).

Для розжига запальной горелки поверните круглую рукоятку в положение показанном на рисунке 6б), нажмите ее и не отпускайте, нажмите кнопку пъезорозжига, не отпускайте круглую рукоятку в течение нескольких секунд. Отпустите рукоятку, проверти наличие пламени запальной горелки. Если пламени нет, повторите попытку.

Поверните рукоятку в положение необходимой температуры см. рисунок 6в). Максимальная температура 90° и соответствует значению шкалы 7.

– &nbsp– &nbsp–

Для отключения основной горелки и сохранения пламени на запальной горелке необходимо повернуть рукоятку в положение, показанном на рисунке 6б).

Для полного отключения необходимо установить рукоятку в положение показанном на рисунке 6а)

2.4. Параметры установки и регулировки автоматики 630 EUROSIT Проверьте входное и выходное давление, используя штуцеры для измерения давления газа — 6 и — 7 (рисунок — 7). После измерения давления тщательно заглушите штуцеры соответствующими винтами.

Рекомендуемый затяжной момент: 2.5 Нм.

– &nbsp– &nbsp–

2.4.1. Настройка максимального и минимального расхода газа Эти настройки выполняются с холодным термобаллоном.

2.4.1.1. Настройка максимального расхода газа (исполнение без регулятора давления) — рисунок — 8 а).

– &nbsp– &nbsp–

Поверните ручку управления — 4 в положение — 7. Полностью заверните винт настройки — 2, а затем постепенно выворачивайте его до достижения требуемого расхода газа.

Автоматика 630 EUROSIT. Регулировка.

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

ПРЕДУПРЕЖДЕНИЕ
Некоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:
• винт настройки минимального расхода газа 3 (рис. A)
• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)
Если нет, выполните монтаж следующим образом:
• проверьте правильность кода комплектующей детали
• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)
• вставьте комплектующие и полностью заверните.
Затяжные моменты:
— винты настройки 7Нм
— регулятор давления: 1НмПодсоединение газа
Используйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.Подсоединение пилотной горелки
вывод 8 (рис. D)
Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера

Затяжной момент 7 Нм.ВНИМАНИЕ
После завершения работ проверьте соединения на герметичность

Популярные статьи  Что выбрать ванну или душевую кабину

Настройка максимального и минимального расхода газа
Эти настройки выполняются с холодным термобаллоном.

Настройка максимального расхода газа (исполнение без регулятора давления) — (рис. А).
Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.ПРЕДУПРЕЖДЕНИЕ
После полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газа
Полностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) — (рис. A*).
Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) — расход газа увеличивается.

Отключение функции регулятора давления
Полностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газа
Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелку
При повороте винта 5 по часовой стрелке — расход газа понижается.

ВНИМАНИЕ
После завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа

После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного — пишите ниже в комментах.

Работа газового клапана.

При включении газового клапана электропитание (220В) подаётся на обмотки рабочих клапанов К1 и К2, клапана открываются и газ начинает проходить через газовый клапан на форсунки горелки котла. В этом случае количество газа, проходящего через газовый клапан и давление газа на форсунках будет зависеть от состояния клапана модуляции КМ. На мембрану клапана К3 давление подаётся : — в нижнюю полость – через открытый клапан К2, — в верхнюю полость – через клапан модуляции КМ.

На рисунке №3 показано состояние газового клапана в режиме максимального протока газа. На катушку клапана модуляции КМ подаётся максимальное напряжение, клапан модуляции максимально закрыт. При этом соотношение давления в нижней и верхней полостях клапана К3 таково, что клапан над седлом поднят максимально, проток и давление газа на выходе из газового клапана – максимальны.

При помощи подачи на катушку модуляции напряжения в диапазоне от минимального значения до максимального электронная плата осуществляет плавную регулировку давления газа на выходе из газового клапана и, следовательно, на форсунках горелки, чем достигается поддержание заданной температуры рабочего тела (теплоносителя или санитарной воды) работающего в данный момент контура (системы отопления или ГВС). Диапазон перемещения штока катушки модуляции под воздействием напряжения, подаваемого с электронной платы, как правило, шире того диапазона, который необходим при работе котла.

Для установки необходимого максимального и минимального значений давления газа на катушке модуляции, имеются механические регулируемые ограничители перемещения штока катушки. Конструктивно они выполнены в виде гайки и винта. Гайка ограничивает закрытие клапана, т.е. максимальное давление газа; винт ограничивает открытие клапана, т.е. минимальное давление газа. Регулировочные элемент закрыты защитным пластиковым колпачком, который снимается при проведении регулировки, после окончания работ колпачок должен быть поставлен на место и опломбирован.
