Четырёхходовые соленоидные клапаны

Содержание

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

Четырёхходовые соленоидные клапаны

Четырёхходовые соленоидные клапаны

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии. Четырехходовой клапан – это элемент системы отопления, к которому подключены четыре трубы, имеющие теплоносители разной температуры, используется, чтобы предотвратить перегрев твердотопливного котла

Термостатический клапан не допускает превышение температуры внутри котла выше 110 °C. Уже при температуре 95 °C он запускает холодную воду для охлаждения системы

Четырехходовой клапан – это элемент системы отопления, к которому подключены четыре трубы, имеющие теплоносители разной температуры, используется, чтобы предотвратить перегрев твердотопливного котла. Термостатический клапан не допускает превышение температуры внутри котла выше 110 °C. Уже при температуре 95 °C он запускает холодную воду для охлаждения системы.

Конструкция четырехходового клапана

Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

  • Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
  • Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

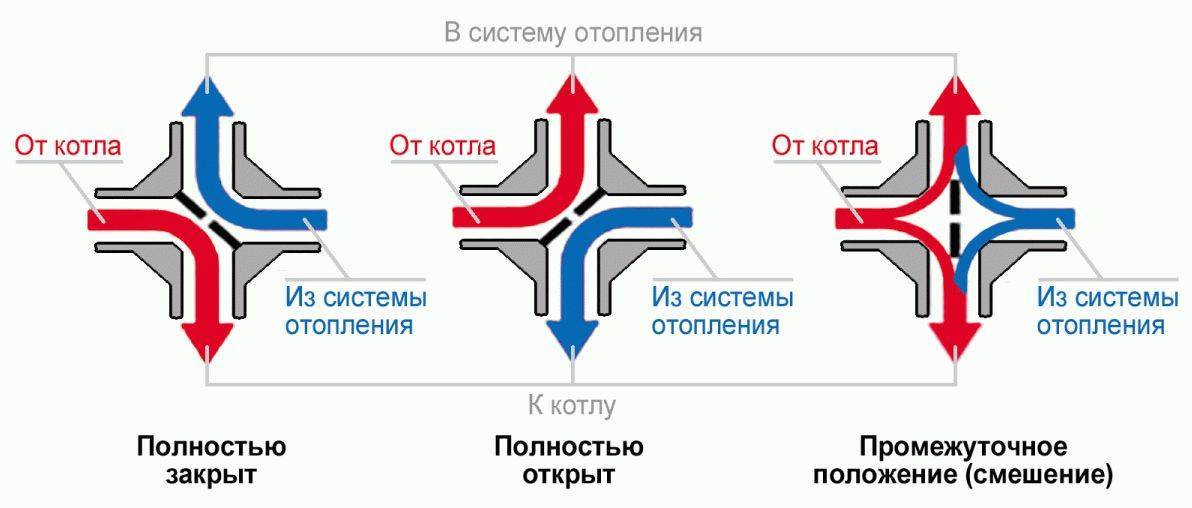

Схема четырехходового смесителя

Принцип работы такого клапана для отопления заключается во вращении шпинделя внутри корпуса. Причем это вращение должно быть свободным, так как втулка не имеет резьбы. Рабочая часть шпинделя имеет две выборки, через которые открывается поток по двум проходам. Таким образом, поток будет регулироваться и не сможет пройти напрямую ко второй выборке. Поток сможет поворачивать в любой из патрубков, расположенных с левой или правой стороны от него. Так, все потоки, идущие с противоположных сторон, смешиваются и распределяются по четырем патрубкам.

Существуют конструкции, в которых вместо шпинделя работает нажимной шток, но такие устройства не могут смешивать потоки.Четырёхходовые соленоидные клапаны

Работа клапана контролируется двумя способами:

  • Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
  • Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

Четырёхходовые соленоидные клапаны

Четырёхходовые соленоидные клапаны

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии. Как сделать систему отопления с четырехходовым клапаном

Как сделать систему отопления с четырехходовым клапаном

Соленоидный электромагнитный клапан. Устройство и принцип действия

Основными задачами соленоидного (электромагнитного) клапана в двигателе автомобиля являются: обеспечение точного времени начала впрыска топлива относительно угла поворота коленчатого вала двигателя на различных режимах работы, продолжительности впрыска и количества топлива, впрыскиваемого в цилиндр двигателя.

Соленоидный клапан можно разделить на две группы – соленоидную и клапанную. Клапанная группа состоит из игольчатого клапана 2, корпуса 12 клапана составляющего одно целое с корпусом насоса и пружины клапана 1.

Рис. Соленоидный (электромагнитный) клапан для легковых автомобилей:1 – пружина клапана; 2 – игольчатый клапан; 3 – камера высокого давления; 4 – камера низкого давления; 5 – компенсационная шайба; 6 – катушка; 7 – упор; 8 – штекер; 9 – щель для прохода топлива; 10 – уплотнительная плоскость корпуса клапана; 11 – уплотнительная плоскость клапана; 12 – корпус; 13 – накидная гайка; 14 – магнитный диск; 15 – магнитный сердечник; 16 – якорь; 17 – уравнительная пружина

Уплотнительная плоскость 10 корпуса клапана имеет конусообразную форму. Посадочная поверхность клапана 11 имеет точно такую форму, однако угол конуса клапана немного больше угла конуса его корпуса. Когда клапан закрыт и прижат к корпусу, корпус и клапан соприкасаются только по линии седла клапана, благодаря чему достигается очень хорошее уплотнение клапана. Клапан и его корпус составляют прецизионную пару и очень плотно подогнаны друг к другу.

Магнит состоит из ярма магнитопровода и подвижного якоря 16. Ярмо состоит из магнитного сердечника 15, катушки 6 и штекеров выводных контактов 8. Якорь соединен с клапаном. Между магнитным ярмом и якорем в исходном положении имеется зазор.

Принцип действия соленоидного (электромагнитного) клапана

Электромагнитный клапан имеет два пе­реключаемых положения – «клапан открыт» и «клапан закрыт». Клапан открыт, когда нап­ряжение питания на катушку не подается. Клапан закрывается при подаче напряжения питания от задающего каскада ЭБУ.

Клапан открыт. Под усилием пружины 1 клапан 2 прижимается к упору 7, в результате чего обеспечивается проход топлива через щель для прохода топлива 9 между иглой и корпусом в области седла клапана. При этом камеры высокого 3 и низкого 4 давления соеди­нены между собой. В этом исходном поло­жении топливо может как втекать в камеру высокого давления, так и вытекать из нее.

Клапан закрыт. Когда наступает момент впрыска топли­ва, на катушку клапана подается напряже­ние питания от задающего каскада ЭБУ. Ток срабатывания вызы­вает магнитный поток в элементах магнит­ного контура (магнитный сердечник и якорь), который генерирует силу магнитно­го притяжения для перемещения якоря к статору. В результате движение якоря оста­навливается иглой при ее посадке на седло в корпусе. При этом между якорем и стато­ром остается небольшой воздушный зазор. Клапан теперь закрыт, и при движении плунжера насос-форсунки вниз осущес­твляется впрыск топлива.

Сила магнитного притяжения использует­ся не только для подтягивания якоря, но и для преодоления силы действия пружины клапа­на и, соответственно, удерживания якоря. Кроме того, сила магнитного притяжения прикладывается к уплотнительным поверх­ностям седла для удерживания их в контакте друг с другом. Якорь удерживается в данном положении до тех пор, пока на катушку клапа­на подается напряжение питания.

Чем сильнее магнитный поток, тем ближе располагается к статору якорь. После зак­рытия клапана можно уменьшить ток до удерживающего уровня. Клапан, таким об­разом, остается закрытым, а потери мощ­ности и, следовательно, выделение тепла, оказываются минимальными.

Популярные статьи  Ремонт насосных станций своими руками

Для прекращения процесса впрыска топ­лива должна быть прекращена подача напря­жения на катушку клапана, в результате чего магнитный поток исчезает, как и сила магнитного притяжения, и пружина перемещает иглу клапана в ее ис­ходное положение на упоре. Проход топлива через седло клапана открывается.

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

  • не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
  • все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
  • нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

Статья по теме:

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

Четырёхходовые соленоидные клапаны

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

Четырёхходовые соленоидные клапаны

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Классификация клапанов

Без длительных введений отметим, что устройство может быть двух типов по принципу функционирования. Оно может быть:

  • разделительным;
  • смесительным.

Особенности действия каждого типа ясны уже из их названия. Смесительное устройство состоит из двух выходов и входа. Другими словами, оно необходимо для смешивания потоков жидкости, что может потребоваться в целях снижения ее температуры. К слову, это наиболее оптимальный вариант для того, чтобы задавать нужный режим в «теплом полу».

Четырёхходовые соленоидные клапаны

Сама процедура регулировки температурного режима предельно проста. Нужно лишь знать о текущих показателях температуры входящих потоков жидкости, с точностью просчитать требуемые пропорции каждого из них так, чтобы на выходе получить нужные показатели. Кстати, данное устройство при условии грамотного монтажа и регулировки способно функционировать и на разделение потока.

Четырёхходовые соленоидные клапаны

А вот разделительный клапан разделяет один поток надвое, следовательно, он оснащен одним входом и двумя выходами. Данное устройство применяется преимущественно для того, чтобы разделять поток горячей воды в системах ГВС. Хотя достаточно часто он встречается и в обвязке воздухонагревателей.

Внешне оба варианта практически идентичны. Но если ознакомиться с их чертежом в разрезе, то их основное отличие видно сразу. Шток, который установлен в устройстве смесительного типа, имеет один шаровой кран. Он располагается по центру и перекрывает основной проход.

Четырёхходовые соленоидные клапаны

Что же касается разделительных приборов, то в них шток имеет два таких клапана, которые устанавливаются на выходах. Они функционируют по следующему принципу: один из них придавливается к седлу, закрывая проход, а другой параллельно с этим открывает проход №2.

Четырёхходовые соленоидные клапаны

По методу управления современные модели могут быть:

  • электрическими;
  • ручными.

Четырёхходовые соленоидные клапаны

В большинстве случаев используется ручной прибор, который внешне напоминает обыкновенный шаровой кран, но оснащен тремя выходными патрубками. А вот электрические модели, имеющие автоматическое управление, применяются преимущественно в частных домах, а именно для того, чтобы распределять тепло. Например, пользователь может настроить температурный режим по комнатам, а рабочая жидкость будет поступать в соответствии с удаленностью комнаты от отопительного прибора. Как вариант – можно совместить его с «теплым полом».

Видео – Прибор в бойлерной группе

Трехходовые клапаны, равно как другие приборы, определяются в соответствии с давлением в системе и диаметром подвода. Все это регламентируется ГОСТом. И если требования последнего не будут соблюдаться, это будет расценено как грубое нарушение, в особенности, если речь идет о показателе давления в магистрали.

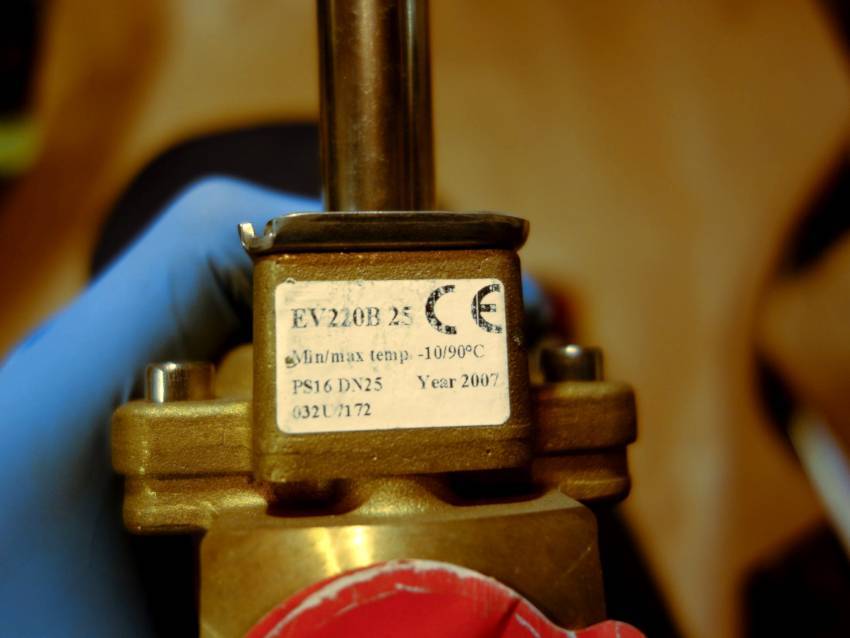

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

  • Корпус с подводящим и отводящим патрубком.
  • Рабочая камера с седлом.
  • Тарельчатый, шаровой или лепестковый запорный элемент.
  • Возвратная пружина.
  • Шток, соединенный с запорным элементом и сердечником соленоида
  • Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

CHV/STF – Четырехходовые соленоидные клапаны

Описание

Четырехходовые реверсивные клапаны используются в системах кондиционирования воздуха для переключения режимов тепло-холод, направляя потоки хладагента таким образом, что конденсатор и испаритель «меняются местами». Летом установка работает на «охлаждение», а зимой — на «нагрев».

Серия клапанов STF — клапаны малой производительности с диаметром нагнетательного патрубка до 1 1/8″.

Преимущества

  • Разрешены к использованию со всеми хладагентами HCFC, HFC, в том числе с R410A.
  • Максимальное рабочее давление: 45бар;
  • Минимально необходимый перепад давления для открытия — 0 Бар;
  • Температура окружающей среды от -20 до +55 С;
  • Максимальная относительная влажность окружающего воздухе — 95%;
  • Класс защиты катушки IP67;

Код

Тип

Модификация, характеристики

061L1144

STF-0201G

Нагнетание 3/8”, мм ODF, всасывание и входы 1/2” ODF

061L1146

STF-0204G

Нагнетание 5/16” ODF, всасывание и входы 1/2” ODF

061L1152

STF-0401G

Нагнетание 1/2” ODF, всасывание и входы 3/4” ODF

061L1158

STF-0715G

Нагнетание 7/8” ODF, всасывание и входы 1 1/8” ODF

061L1194

STF-0301G

Нагнетание 1/2” ODF, всасывание и входы 5/8” ODF

061L1207

STF-0201G

Нагнетание 3/8” ODF, всасывание и входы 1/2” ODF

061L1225

STF-2017G

Нагнетание 1 1/8” ODF, всасывание и входы 1 3/8” ODF

061L2016

STF-01AJ504F1

Катушка для STF, 220В 50/60 Гц, кабель 1200 мм

061L2038

STF-01AB503B1

Катушка для STF, 24В 50/60 Гц, кабель 1200 мм

Популярные статьи  Расход угля на отопление дома 100м2

Более подробные технические характеристики вы можете найти:

            — скачав

Коммерческая холодильная автоматика

Четырёхходовые соленоидные клапаны Каталог устройств автоматики Danfoss 16.06 Мб
Четырёхходовые соленоидные клапаны Вентили Rotalock 2.67 Мб
Четырёхходовые соленоидные клапаны FP. Каталог 2018 (Rus) 2.88 Мб

Скачать  на коммерческую автоматику «Danfoss»

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

  • Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
  • Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

  • Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
  • Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
  • Корпус устройства не должен принимать на себя вес участка трубопровода.
  • Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
  • При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
  • Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
  • Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм2.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Свойства материалов:

EPDM – Этилен-пропилен-диен-каучук. Недорогой, химически и износостойкий эластичный полимер. Высокая устойчивость к старению и атмосферным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу и углеводородами. Температура применения −40… +140 °С.

NBR – Нитрил-бутадиен-каучук. Распространенный и недорогой эластичный полимер, нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана и воды. Температурный диапазон −30… +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.

FKM – Фторкаучук. Термостойкий и эластичный синтетический полимер. Высокая стойкость к старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для топлива и углеводородов. Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30… +150 °С. Разрушается эфирами, органическими кислотами.

PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в химической промышленности для кислот и их смесей высокой концентрации, щелочей, растворителей. Устойчив к бензолу, окислителям, маслам и топливам. Используется для агрессивных газов, углеводородов, воздуха, воды и пара. Температурный диапазон −50… +200 °С. Разрушается трифторидом хлора и жидкими щелочными металлами.

TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50… +250 °С.

На что стоит внимательно посмотреть при выборе электромагнитного клапана

Подбирая соленоидное устройство для управления газовым потоком, рекомендуется учитывать ряд характеристик и требований, небрежение которыми может обернуться проблемами в эксплуатации:

значение номинального рабочего давления должно соответствовать сфере применения. Затраты на приобретение устройства с более высоким номинальным давлением могут оказаться излишними или даже вредными (если перепад давления окажется недостаточным);

Четырёхходовые соленоидные клапаны

В зависимости от модели клапана соблюдается правило его установки — по ходу движения рабочей среды или против

установку двухходового клапана производят исключительно в направлении, указанном производителем приспособления. И работает двухходовой соленоидный клапан с потоком рабочей среды, перемещающимся в одном направлении. Попытка эксплуатации в направлении, не совпадающем с отмеченным производителем, приведет либо к неустойчивой работе приспособления, либо сделает работу невозможной;
большинство моделей устройства выпускаются для эксплуатации в чистой рабочей среде

Производители указывают исключения, которые стоит уделить самое пристальное внимание. Установка, при которой электромагниты окажутся расположенными вертикально, поможет предотвратить попадание примесей в трубку сердечника;
большинство моделей эксплуатируется при номинальном напряжении с отклонениями, не превышающими 10%.

  • типоразмер должен быть соответствующим, чтобы не страдала производительность;
  • устройство должно быть приспособлено для функционирования при минимальных/максимальных перепадах давления по месту предполагаемой установки;
  • электрические параметры должны быть учтены. Большинство моделей допускает простое электрическое управление. В ряде моделей предусмотрено использование ручного режима включения/выключения в аварийной ситуации. Искробезопасными устройствами используется сверхмалая мощность, исключающая появление искр во взрывопожароопасной среде;
  • материалы, из которых составлена конструкция, должны выдерживать условия эксплуатации по месту предполагаемой установки;
  • выбранное устройство должно подходить к имеющемуся источнику питания. Замена катушки не позволяет переделать клапан, рассчитанный на другой вид тока.

Распространению электромагнитных соленоидных клапанов для газа поспособствовало внедрение ряда технологических инноваций, в результате которых возросла производительность устройств и снизилась стоимость. Установка приспособлений не связана с необходимостью приобретения дополнительных узлов, как в случае с шаровыми клапанами, и требует минимальных затрат времени, средств и усилий. Рассчитано электромагнитное соленоидное устройство на долговечную эксплуатацию, выдерживая около миллиона включений.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

  • корпус;
  • крышка;
  • мембрана (или же поршень);
  • пружина;
  • плунжер;
  • шток;
  • электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

Популярные статьи  Как сделать отвод воды на участке своими руками

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Эксплуатационные особенности клапанов для воды

При условии правильной установки, а также при соблюдении всех требований в процессе эксплуатации электромагнитный клапан способен эффективно служить на протяжении длительного срока, стабилизируя уровень водяного давления внутри трубопровода. Соленоид позволяет продлить срок службы труб за счет равномерного распределения нагрузок.

Четырёхходовые соленоидные клапаны

При правильном монтаже, электромагнитный клапан будет эффективно работать очень длительный срок

Основные признаки и причины сбоев в работе электроклапанов на воде:

  1. Отсутствие электропитания – чаще всего возникает, когда повреждается кабель пульта управления.
  2. Клапан не срабатывает – если выходит из строя пружина, устройство не сможет нормально функционировать и реагировать на изменение напряжения.
  3. Отсутствие характерного щелчка при включении – причиной тому может стать сгоревший соленоид.

Самой частой причиной поломки клапана является засор. Поэтому при возникновении любых нарушений в работе устройства в первую очередь следует проверить отверстие, где могут скапливаться твердые частицы.

Принцип действия электромагнитных клапанов

Рассмотрим принцип работы электромагнитного клапана ODE нормально закрытого типа, то есть который при отсутствии напряжения на катушке закрыт. При подаче напряжения сердечник катушки втягивается и поднимает, преодолевая усилие пружины, жестко закрепленный с ним плунжер. Освободившись от плунжера, поршень (мембрана) под действием давления среды поднимается, открывая проход.

При обесточивании катушки, плунжер, толкаемый пружиной, давит на мембрану и тем самым перекрывает проход.

Принцип действия электромагнитного клапана ODE нормально открытого исполнения точно такой же. Единственное отличие — при подаче напряжения на катушку, плунжер наоборот, преодолевая сопротивление пружины, опускается вниз, давит на мембрану, которая перекрывает отверстие.

Существует несколько видов конструкций электромагнитных клапанов ODE, у которых различен принцип действия с точки зрения гидравлики. Рассмотрим их.

Надежность

Общая надежность любой системы на производственном предприятии не может превышать надежность последнего звена в цепочке управления. Во многих случаях таким звеном является соленоидный клапан с дистанционным управлением, который запускает или останавливает производственный процесс.

По сути, соленоидный клапан — это устройство для электрического прерывания или отвода потока рабочей среды в трубе. Существует множество типов соленоидных клапанов, однако все они основаны на одном принципе: отверстие закрывается или открывается для того, чтобы регулировать поток. Области применения таких клапанов разнообразны. С одной стороны, их можно использовать для управления стандартными отсечными и регулирующими клапанами или же специальными клапанами — например, клапанами систем повышенной надежности для защиты от превышения давления (High Integrity Pressure Protection System, HIPPS) и клапанами аварийного отключения (Emergency Shutdown, ESD). С другой, они подходят и для непосредственного управления рабочими средами при контроле пожаротушения или управления системами обеспечения паром, водой и воздухом. Соленоидные клапаны также широко используются в пневматических системах и элементах управления. Во всех этих случаях надежность работы оборудования имеет первостепенное значение.

Для сокращения издержек некоторые предприятия приобретают соленоидные клапаны, основываясь только на их цене. Однако ошибочно полагать, что все клапаны одинаковы и мало что может пойти не так с этими, казалось бы, простыми устройствами, которые обычно состоят из катушки, плунжера и седла. Разработанный на высоком техническом уровне соленоидный клапан может стоить дороже, но расходы в течение срока его службы будут значительно ниже, чем у более дешевых эквивалентных клапанов.

Для подтверждения этого тезиса о ложной экономии рассмотрим традиционный соленоидный клапан. Чтобы уплотнить шток для предотвращения утечки, в них обычно используются специальные кольца. Такая конструкция имеет множество недостатков. Герметизирующая способность уплотнительного кольца со временем снижается из-за износа резины, что приводит к утечкам рабочей среды. Из-за этого рабочая среда или присутствующие в ней загрязнения могут накапливаться на штоке клапана, увеличивая трение. Кроме того, в некоторых конструкциях требуется вентиляционное отверстие, чтобы обеспечить плавное движение штока клапана. Однако из-за такого отверстия внутренние части клапана становятся уязвимыми к загрязнениям из атмосферы, которые также могут откладываться на штоке.

Все эти факторы могут привести к замедлению срабатывания и потенциальным сбоям клапана, а, например, в HIPPS и системах аварийного отключения важна каждая доля секунды. Чтобы справиться с повышенным трением, некоторые поставщики используют более упругую пружину, которая позволит клапану по-прежнему работать при увеличении трения. Для преодоления такой упругости пружины требуется большее значение FFR (Force Friction Ratio — соотношение силы и трения). Соответственно, необходим соленоид большей мощности, а при увеличении мощности выделяется больше тепла. Повышение температуры, в свою очередь, может отрицательно сказаться на сроке службы соленоида. Помимо этого, катушка с повышенным энергопотреблением может повысить расходы на установку клапана, поскольку могут потребоваться провода большего сечения или инженеры будут вынуждены использовать меньше клапанов в одном контуре управления.

Отказы соленоидных клапанов приводят к простоям оборудования со всеми сопутствующими проблемами и затратами. А если клапан заклинит в ситуации, когда требуется аварийное отключение, то результат может быть фатальным.

Четырёхходовые соленоидные клапаны

Рис. 1. Предполагаемый срок службы катушки

Монтаж четырехходового клапана

Четырехходовой клапан должен быть расположен в горизонтальном положении, чтобы исключить возможность смещения золотника под действием силы тяжести.

При пайке четырехходового клапана необходимо обернуть его влажной тряпкой, чтобы исключить возможность чрезмерного разогрева фторопластовых уплотнений главного золотника. Чтобы упростить пайку, рекомендуется использовать специальную U-образную насадку для газовой горелки (рис. 10).

Четырёхходовые соленоидные клапаны

Рисунок 10 – Насадка для пайки четырехходового клапана

Примечание: перед нагреванием, желательно обернуть клапан влажным полотенцем, чтобы предотвратить его перегрев.

Просмотров:
136

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Четырёхходовые соленоидные клапаны
Выбираем мойку для кухни за 5 простых шагов
