Подбор номинала автоматического выключателя по сечению провода

Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):

Сечение

жилы, кв.мм

Допустимый

ток, А

Макс. мощность

нагрузки, кВт

Ток

автомата, А

Возможные

потребители

1,5 19 4,2 16 Освещение, сигнализация
2,5 27 6,0 25 Розеточная группа, тёплый пол
4 38 8,4 32 Кондиционер, водогрейка
6 46 10,1 40 Электроплита, духовка

Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.

При любом раскладе следует помнить следующее:

  1. Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
  2. Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.

Выбор автоматического выключателя для защиты вновь подключаемого оборудования — пример №2

Пусть мне нужно защитить автоматом группу из 6 розеток напряжением 220 В. Я составлю список нагрузок, где будут: пылесос 1 квт, электродрель 700 вт, торшер 100 Вт, зарядка для мобильника 20 вт, телевизор 150 вт. В первую очередь я сосчитаю суммарную мощность группы 1+0,7+0,1+0,02+0,15=1,97 кВт. Во вторую — определю ток 1970 Вт/220 В=8,95 А. Фактором мощности перечисленных приборов пренебрегу. Из популярных номиналов автоматов к полученному току 8,95 А ближе всего номинал 10А.

Однако я выберу популярный номинал 16А, который даст возможность подключать оборудование с суммарной мощностью 3,52 кВа. Для защиты электромоторов с небольшим пусковым током рекомендуется применять автоматы с характеристикой расцепителя С. Выбираю автомат популярной марки ВА47-29 С16А. Поскольку среди подключаемых приборов есть переносные — электродрель, пылесос, дополнительно к автомату применю узо.

Евгений Попов //plus.google.com/u/0/113681923288681647157, 2018

Уход за электроаппаратурой

Электроаппаратура, как и любые другие приборы, нуждается в уходе. Техническое обслуживание автоматических выключателей осуществляется по определенной процедуре со строгой периодичностью. Пользователи зачастую не подозревают о такой необходимости, но она есть. Электротехника подвержена износу, постепенно происходит окисление контактов, старение изоляции, износ подвижных частей и прочие изменения. Поэтому расчет автоматического выключателя по мощности, выполненный 5 лет назад, может не соответствовать реальному положению дел.

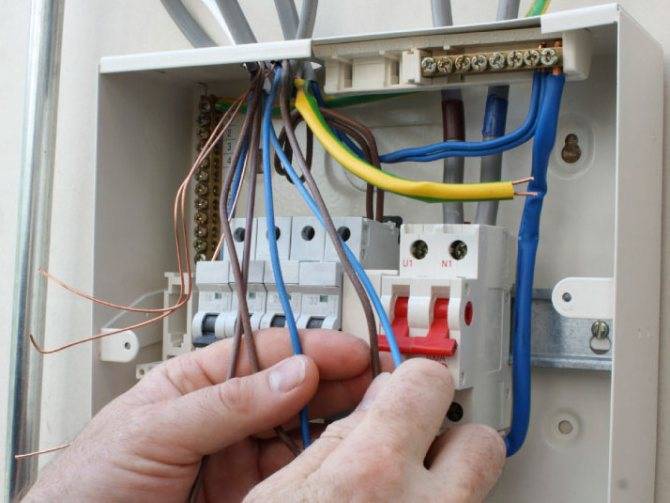

Выбор и установка автоматических выключателей

Наверное, у многих из вас случались ситуации, когда безупречно работавшая сеть начинает барахлить. Очевидным проявлением этого становится факт, когда без видимых причин часто срабатывает автоматический выключатель. Причина может быть и в самом аппарате, но чаще всего такое происходит из-за проблем с проводкой и скрытых дефектов в электрических схемах бытовых приборов и оборудования.

Для выявления и предупреждения таких ситуаций существует прогрузка автоматических выключателей. Она проводится каждые три года с использованием специального оборудования и выполняется с целью проверки соответствия фактического состояния автомата требованиям безопасной эксплуатации электросетей. Методика проверки автоматических выключателей предусматривает проверку состояния изоляции, времени срабатывания защиты на сверхтоки и нагрев, состояния контактов и прочих параметров.

Проведение регулярного технического обслуживания обеспечивает выявление неполадок на ранних стадиях, предупреждает более серьезные последствия и гарантирует безопасную эксплуатацию сетей в обозримом будущем. Обнаруженные неисправности автоматических выключателей по возможности устраняются, но чаще всего в таких случаях требуется полная замена электроаппаратов, особенно в случае их малых типоразмеров.

Производители электротехнической продукции изготавливают многие запчасти к мощным промышленным автоматам. Для бытовой или маломощной аппаратуры обычно выпускают только запасные контактные группы. Поэтому замена автоматических выключателей – типичное действие при ремонте электросетей. Регулярный уход за электроаппаратурой – совершенно необременительная процедура, в том числе по деньгам. Ее основная цель – профилактика.

В числе технических характеристик автоматов указывается также гарантированное количество циклов включения/отключения. По этим показателям автоматические выключатели имеют срок службы, измеряемый десятилетиями при условии грамотной установки аппаратов и своевременного ухода за ними. Они должны полностью соответствовать параметрам сети. Кроме того, для продления сроков их службы не следует пользоваться неисправными электроприборами, которые провоцируют частое отключение сети.

Элестрический автомат: понятие и необходимость

Электрический автомат, или автоматический выключатель, представляет собой механическое коммутационное устройство, посредством которого можно вручную добиться обесточивания всей электросети или же конкретного ее участка. Сделать это можно в доме, квартире, на даче, в гараже и т.п. Более того, такой прибор оснащается функцией автоматического выключения электрического кабеля при возникновении аварийных ситуаций: например, в случае короткого замыкания либо при перегрузке. Отличие таких автоматических выключателей от обычных предохранителей состоит в том, что после срабатывания их можно кнопкой включить вновь.

Поговорим о том, как выбирать автоматы: электрические автоматы существуют в большом многообразии, что требует учета сразу целого ряда факторов при их покупке.

Нужен ли такой автомат? Необходимо дать утвердительный ответ. Исправно работающий автоматический выключатель будет защищать ваше помещение от различных неприятных ситуаций, в том числе от:

  • пожаров;
  • поражений электрическим током;
  • повреждений проводки.

Итак, при выборе автомата, как мы отмечали, следует учитывать сразу несколько показателей. Рассмотрим их по порядку.

Выбор и установка автоматических выключателей

Основные характеристики

Одной из основных характеристик вводного автомата является так называемая «предельная коммутационная стойкость» (ПКС), которую принято определять как максимальную отключающую и включающую способности. Каждая из них представляется как наибольшее значение тока в коммутируемой цепи, которую способен разомкнуть (замкнуть) данный аппарат с одновременным гашением возникающей при этом электрической дуги.

Популярные статьи  Монтаж настенных газовых котлов отопления — схема подключения на примерах

Обратите внимание! С другой стороны, под такой способностью понимается максимальное значение тока КЗ, при котором автомат отключается несколько раз, оставаясь при этом вполне исправным. Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации

Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации.

Помимо токовых параметров вводные устройства характеризуются питающим напряжением, на длительную работу с которым они рассчитаны. Типовой квартирный ВА предназначается для коммутации стандартных 220-ти Вольт и имеет не более 2-х переключающих групп. А в силовых цепях энергоснабжения, проложенных прямо от местной подстанции или ВЛ, могут устанавливаться трехфазные аппараты, рассчитанные на напряжение 380 Вольт.

При рассмотрении различных исполнений водных автоматов, отличающихся по количеству одновременно переключаемых групп контакторов, можно выделить следующие разновидности:

  • Однополюсные коммутационные приборы;
  • Двухполюсные автоматические выключатели;
  • Многополюсные (трех, – и 4-х полюсные) коммутаторы.

Четырехполюсный вводный автомат

Первые две позиция применяются для ввода однофазных напряжений, а многополюсный – для коммутации силовых цепей 380 Вольт (в нем чаще всего предусматривается 3 или 4 переключающие группы).

Дополнительная информация. Согласно требованиям ПУЭ, в однофазной сети для ввода трехжильных линий с отдельным заземляющим проводом не допускается использовать несколько однополюсных переключателей (это касается и трехфазных сетей из 4-х жил).

При выборе вводного автомата обычно ставится как минимум двухполюсник, посредством которого при необходимости ремонта электросети можно обесточить квартиру не только по фазе, но и по нейтральному проводу (нулевой при этом может пускаться на счетчик в обход).

В ситуациях, когда в дом заводится только 2 жилы (без нейтрали), допускается устанавливать однополюсный автомат. В случаях, когда к ним искусственно добавляется заземляющий проводник (за счет обустройства повторного заземления, например), полагается использовать двухполюсное устройство.

Рассмотрим более подробно, как подключаются разрешенные к применению одно,- и многополюсные автоматы.

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Основные правила выбора автоматов

Есть ряд рекомендаций, которые помогут сделать выбор автоматического выключателя.

  • Покупать автомат нужно в специализированных магазинах
  • При выборе производителя отдавать предпочтение наиболее известному и надежному
  • Нельзя приобретать автоматы с поврежденным корпусом
  • Выбор автомата должен соответствовать параметрам электропроводки после расчета мощности
  • Для старой электропроводки, в которой были использованы алюминиевые провода, можно использовать автомат не больше 16А, либо два по 16А при наличии двух отходящих проводов. Включать одновременно несколько видов бытовой техники нельзя

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

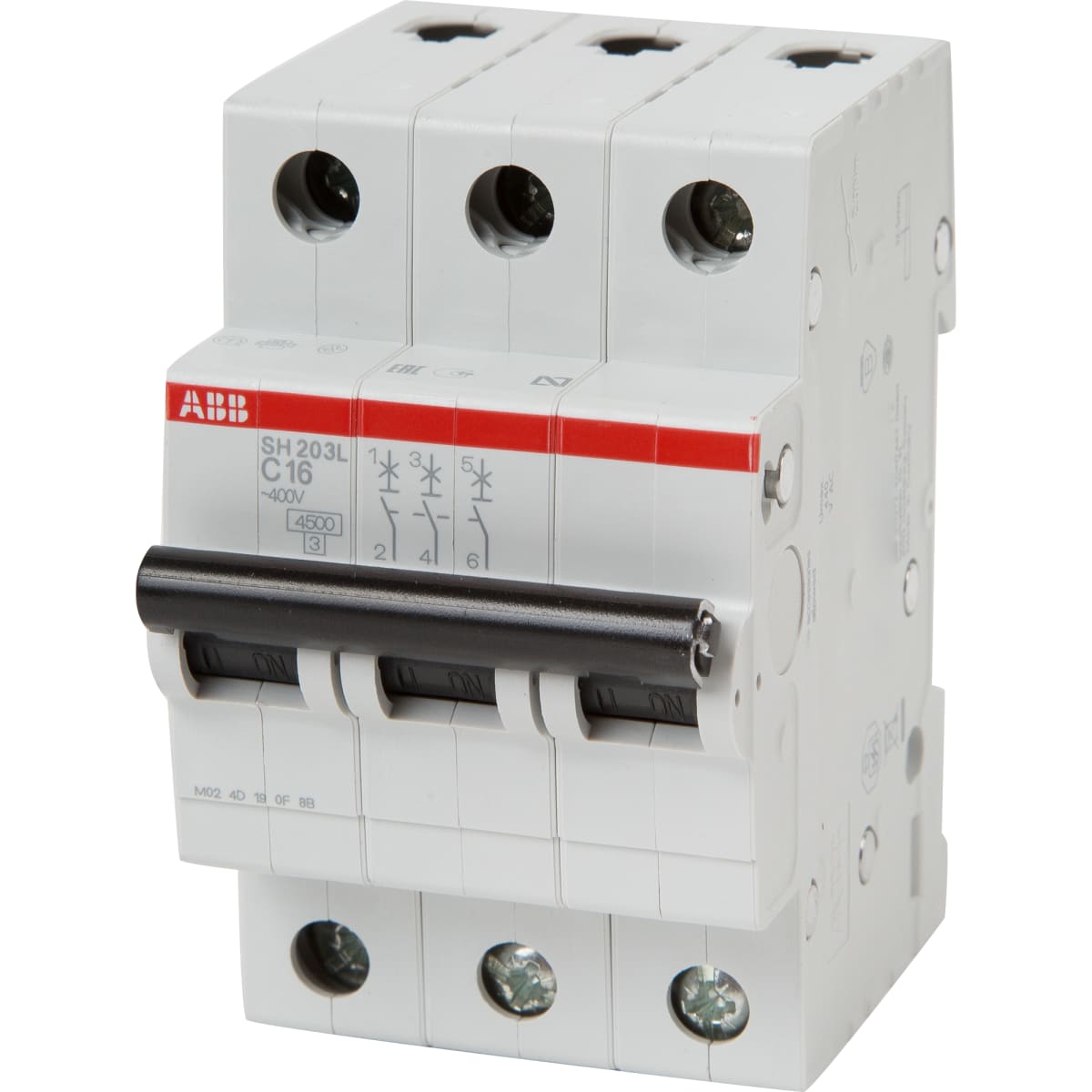

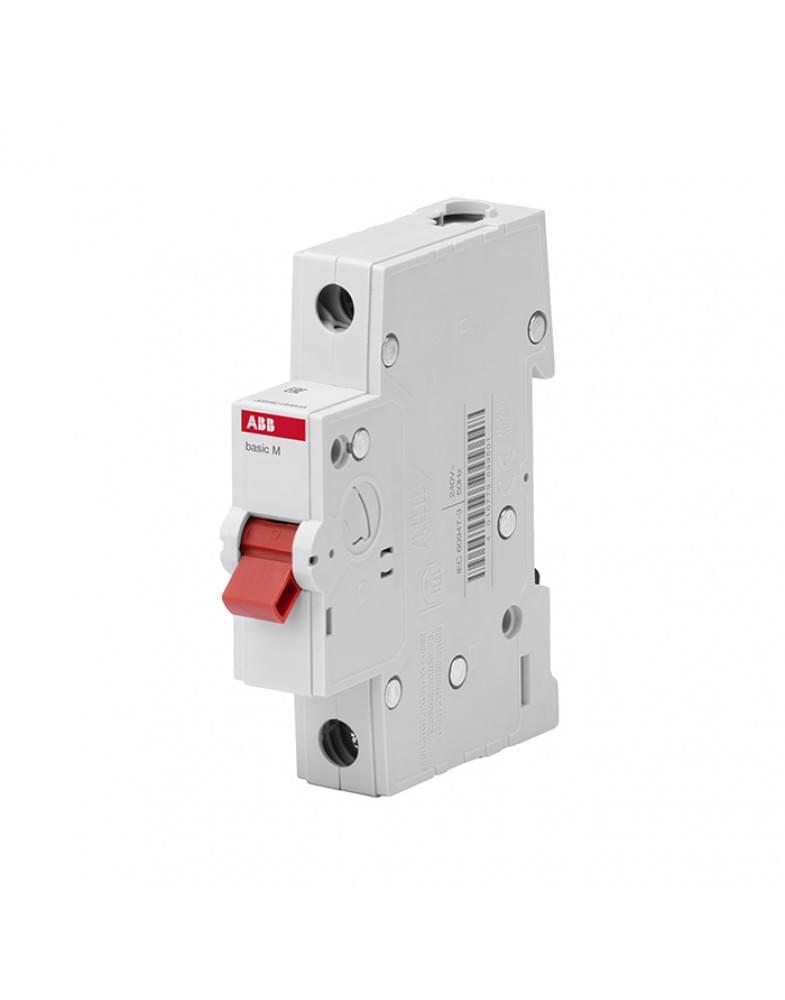

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

Плюсы:

  • компактность;
  • легко собрать в щиток;
  • безопасность;
  • наличие выключателей с 4-мя полюсами;
  • ровные края.

Минусы:

  • пазы под рейку одноразовые;
  • маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

Плюсы:

  • винты с подшлицовыми шляпками для крепкой фиксации;
  • легкость восстановления цепи при срабатывании выключателя;
  • легкость доступа к смещенному вниз распредкоробу.

Минусы:

  • россиянам преимущественно доступны товары с током до 63 А;
  • продукция исключительно под С-класс срабатывания;
  • винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

Плюсы:

  • 30 видов товаров под трех- и однофазные сети;
  • бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
  • рельефный тумблер;
  • компактность.
Популярные статьи  Пенопласта, действительно ли он горюч

Минусы:

  • предел номинала – 63 А;
  • подходят только под С-класс отключения.

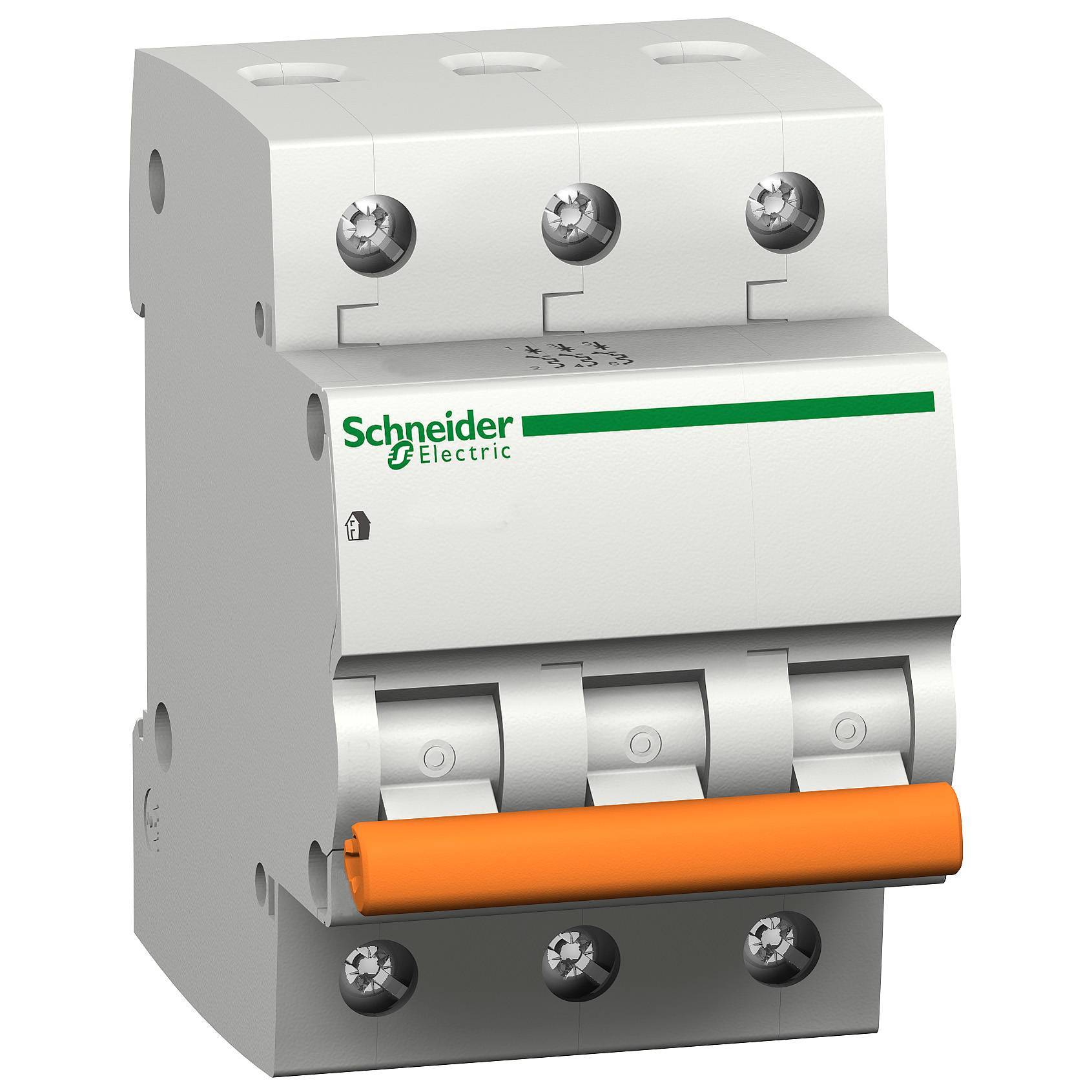

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

Плюсы:

  • автоматы под 1-4 полюса;
  • качественные подклеммные отверстия;
  • большой выбор модульных приборов;
  • несколько однофазников в одном корпусе;
  • удобная ручка тумблера;
  • долговечность и надежность.

Минусы: кривая – только у приборов класса В и С; высокая цена.

Как ток короткого замыкания влияет на защиту автоматом

Предположим, что автомат с характеристикой С16 защищает электроприборы. В случае, если ток короткого замыкания не превысит 160А для холодного состояния автомата или 80А для нагретого, расцепитель сверхтоков не сработает. Будет работать тепловой расцепитель, который отключит защищаемую цепь через десятки-сотни секунд. Этого времени может оказаться достаточно, чтобы защищаемый электроприбор или кабель воспламенился.
Поэтому при проектировании рассчитывают ткз и проверяют срабатывание автоматов. При эксплуатации электроустановки можно замерить ткз на конце кабеля, который нужно защищать. Зная эту цифру, подобрать эффективное решение по защите.

Выбор автоматического выключателя по току

Почему автоматические выключатели необходимо выбрать по току. Это тот основной параметр, который напрямую влияет на безопасность кабельной линии. А автоматический выключатель создан только для того, чтобы защитить именно кабель от его разрушения.

Мы с вами понимаем, что при превышении в цепи силы тока, на которую рассчитан по сечению кабель: он будет нагреваться. Чем чаше и сильнее это будет происходить, тем быстрее разрушится его изоляция. Нам этого точно ненужно.

Итак, первая характеристика:

#1 — Номинальный ток

Основная характеристика по какой необходимо выбирать автоматический выключатель — номинальный ток.

Что означает ток номинальный? При номинальном токе автомат может бесконечно долго работать без отключения. Это его штатный режим работы.

Для защиты кабеля дома от перегрузки автоматический выключатель имеет в своей конструкции электромагнитный и тепловой расцепитель. От того как они сработают отвечают время токовые характеристики:

#2 — Что означают время токовые характеристики автоматических выключателей?

Электромагнитный расцепитель срабатывает, когда номинальный ток превышен в несколько раз и отключает цепь практически моментально.

Электромагнитный расцепитель — это по своей сути электромагнит, который притянет рычаг автоматического выключателя при прохождении через него очень большого тока и защитит кабель от короткого замыкания.

А, что произойдет если ток превышен, но ненамного?

В этом случае сработает тепловой расцепитель. При повышении силы тока будет происходить нагрев, чем больше будет превышен ток тем быстрее сработает тепловой расцепитель.

Как выбрать автоматический выключатель

Перед рассмотрением рейтинга производителей напомним главные критерии выбора автоматических выключателей, чтобы последующие данные в ТОПе были понятны

Автоматы для защиты электроцепи выбирают, обращая внимание на:

  1. Максимальный номинальный ток. Показатель варьирует от 1 до 6300 А, и зависит от сечения проводки. Например, если в доме проложены провода сечением 1.5 мм2, то подойдет автомат от 15 до 20 А. Узнать параметры проводки можно по данным на обмотке или замерив диаметр оголенной жилы.
  2. Количество полюсов. Варьирует от 1 до 4. Позволяет запитывать сразу несколько линий от одного автомата. Это экономит место в щитке и ускоряет подключение, но при срабатывании одного из направлений обесточатся сразу все. Еще это влияет на подключение к однофазной или трехфазной сети. Для последнего варианта практично выбирать модульные конструкции с тремя или четырьмя полюсами, чтобы полностью обесточивать цепь одним устройством.
  3. Предполагаемую нагрузку. Этот параметр тесно связан с сечением провода, но зависит еще от мощности подключаемых приборов к линии (электрочайник, электроплитка, микроволновка, мультиварка и т.д.). Например, если суммарная нагрузка на автомат составляет 5 кВт, то нужен показатель 25 А.
  4. Характеристику срабатывания. Это время реагирования на повышение проходящей мощности. В квартире, где нет высоких пусковых токов, стоит приобретать автоматические выключатели со значением В, подразумевающим моментальное реагирование. В частном доме, имеющем мощный электрокотел, подойдет характеристика С, пропускающая первичный повышенный ток, и реагирующая только если он не понизится в первые секунды. Для мастерской со станками выбирают электротовары с категорией D.

Марки автоматических выключателей

Отдельные производители качественных приборов маркируют их QR кодами, показывающее полную характеристику электротехнических изделий.

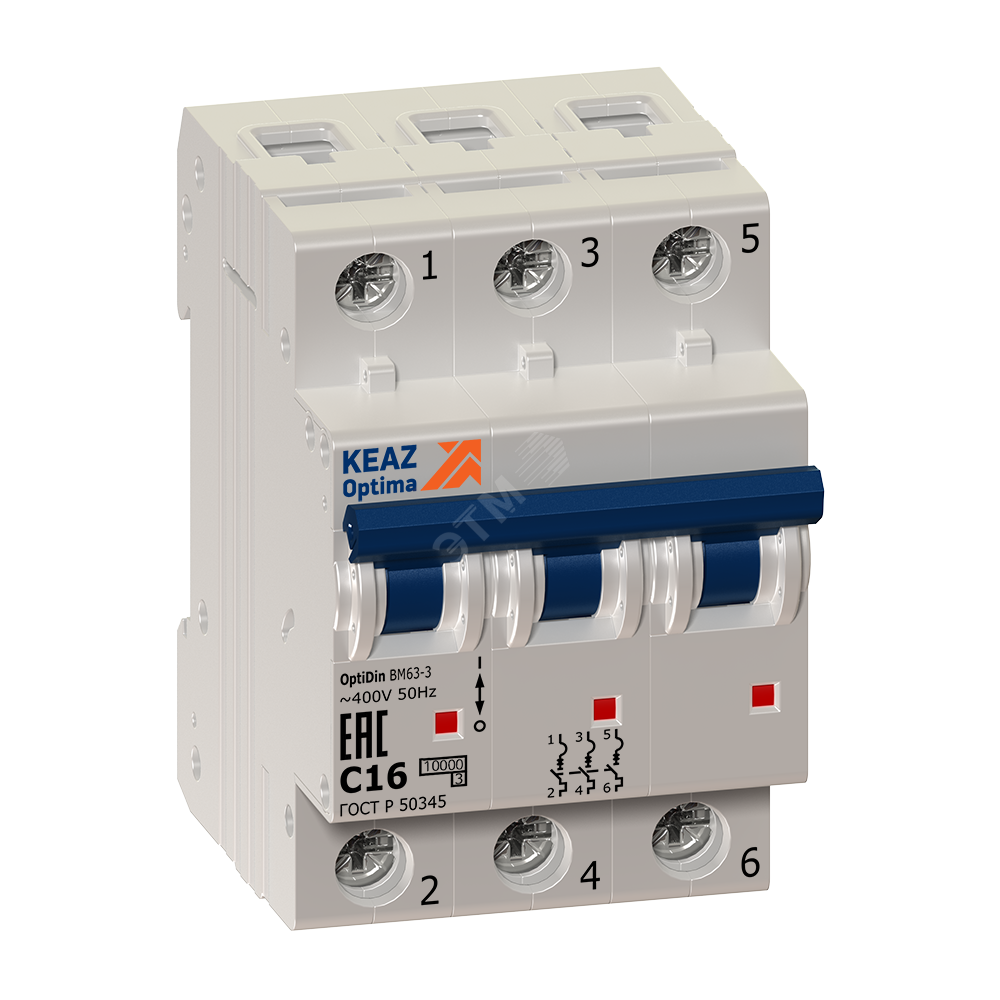

Обозначение автоматических выключателей

Таким производителям можно доверять, и не опасаться за качество прибора. Маркировка автоматических выключателей наносится на лицевую сторону корпуса и должна быть стойкой к внешним воздействиям.

Основные параметры маркировки автоматических выключателей:

— наименование производителя;

— серийный номер или номер каталога изделия, ГОСТ. Пример BA47 — 29;

— величина и вид напряжения. Пример 230/400;

— номинальный ток, с обозначением на автоматических выключателях типа расцепителя. Пример C16, где C тип расцепителя;

— коммутационная способность, указанная для переменного и постоянного источника тока, в рядом расположенных прямоугольниках. Пример 4500/3;

— обычно степень защиты ip20 не указывается. Все другие степени защиты маркируются на корпусе прибора; — положение рычага выключателя Выкл/Вкл или 0/I должны быть хорошо заметны на установленных автоматах.

На корпусе имеется буквенное обозначение класса автоматов;

— А — для протяженных сетей и электронных устройств, где ток короткого замыкания не превышает 1-3 значений номинального тока;

— B — для общих сетей;

Перегрузочная способность B,C и D классов автоматов

— C — для осветительной сети, электродвигателей;

— D — для сетей с большим числом мощных электродвигателей и большим пусковым током;

— K — для участков с индуктивным нагрузкой.

Для частного дома 380 в 15 квт

Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.

Пример расчета:

Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:

Популярные статьи  Стандартная схема системы отопления хрущевки и её устройство возможность модернизации и установки автономных комплексов

I=P/U;

I=15000/380 = 39, 47 A.

Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.

https://www.youtube.com/watch?v=7sz6sf-gUPg

Iн=39,47х0,85 = 33,55.

Ближайшие по номиналу значения автоматов: на 32 А и на 40А. Выбираем номинал в наименьшую сторону. И получаем, что для нашего частного дома необходим вводной трехполюсный или четырехполюсный автомат на 32 А.

Разновидности модульных устройств защиты

Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.

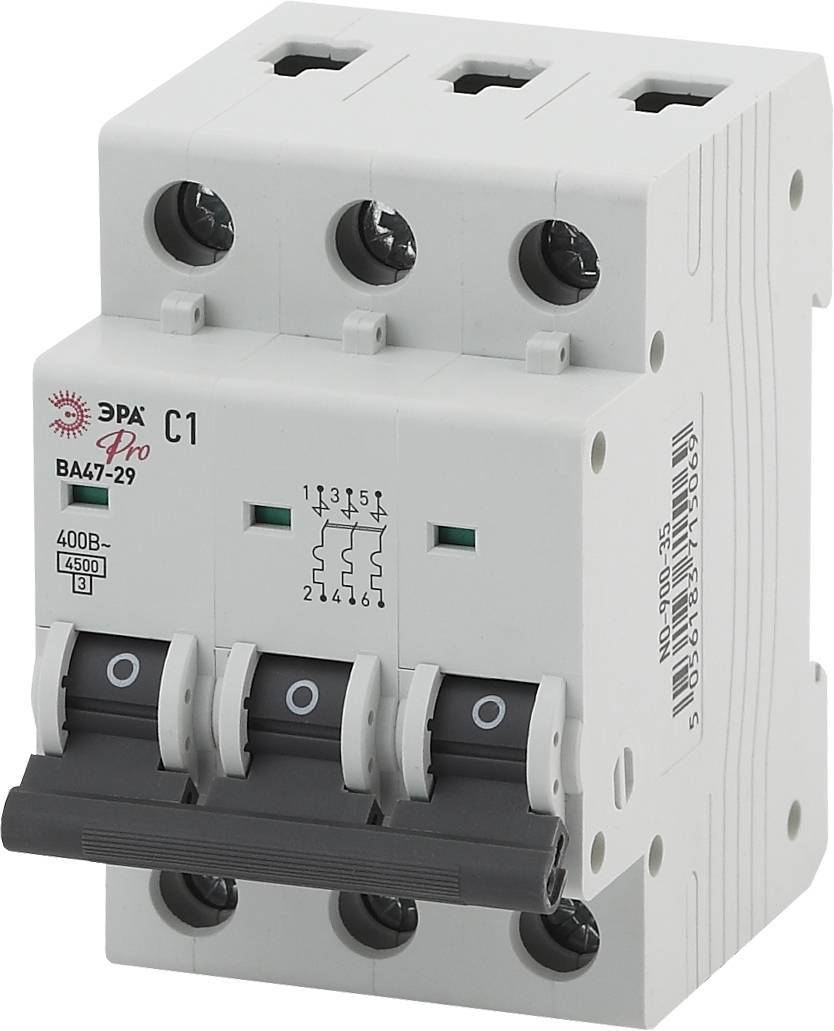

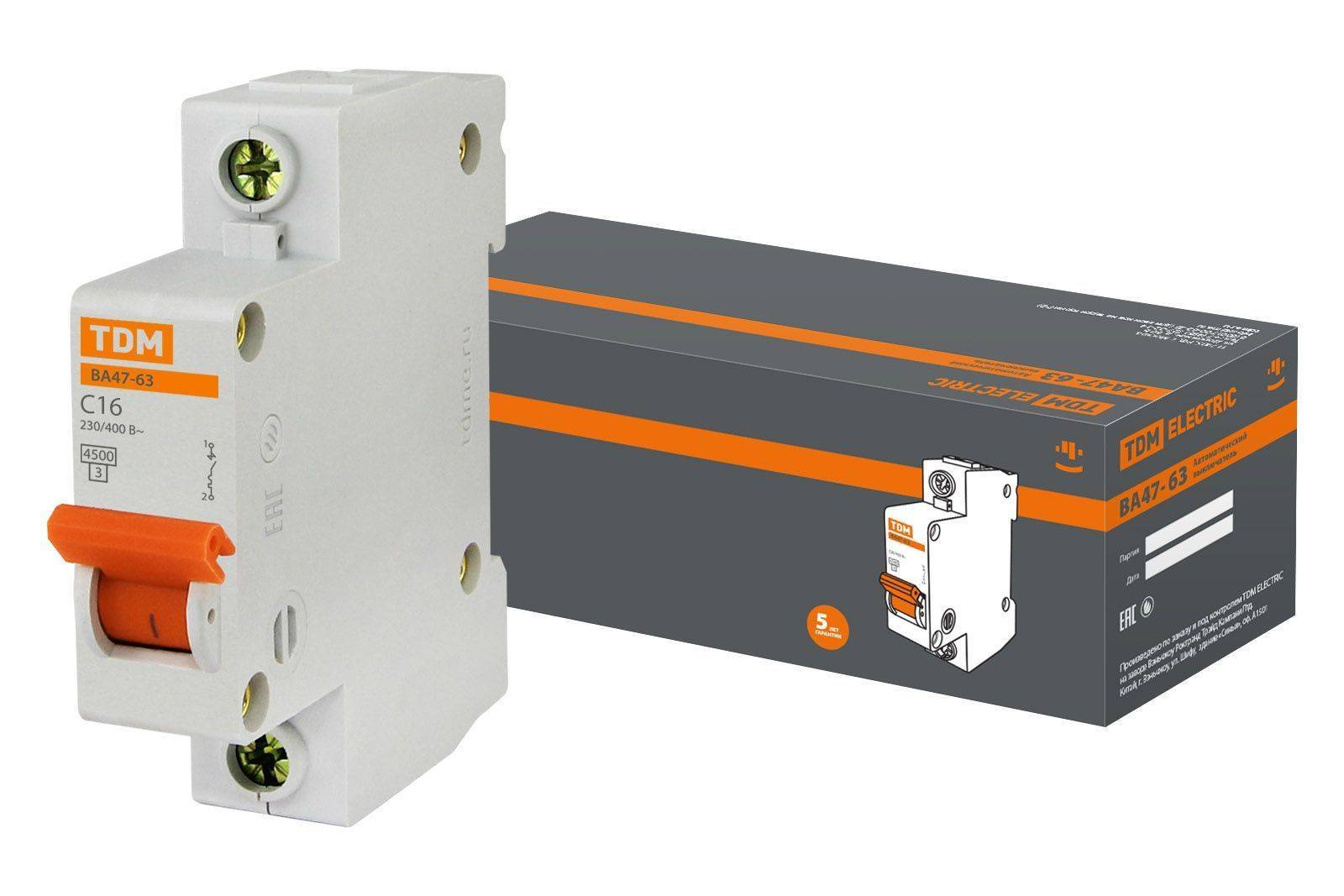

Мини модели

Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.

Выбор и установка автоматических выключателей

Воздушные (силовые или открытые) автоматы

Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.

Выбор и установка автоматических выключателейВоздушный выключатель-разъединитель

Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.

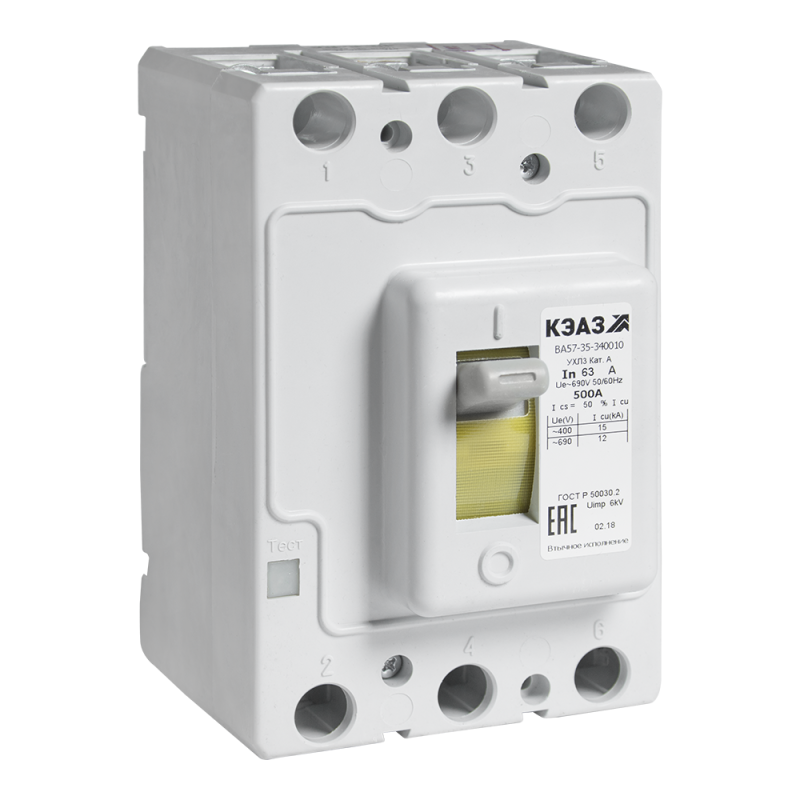

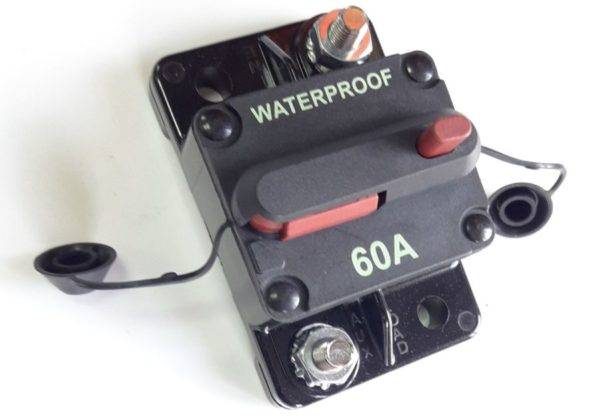

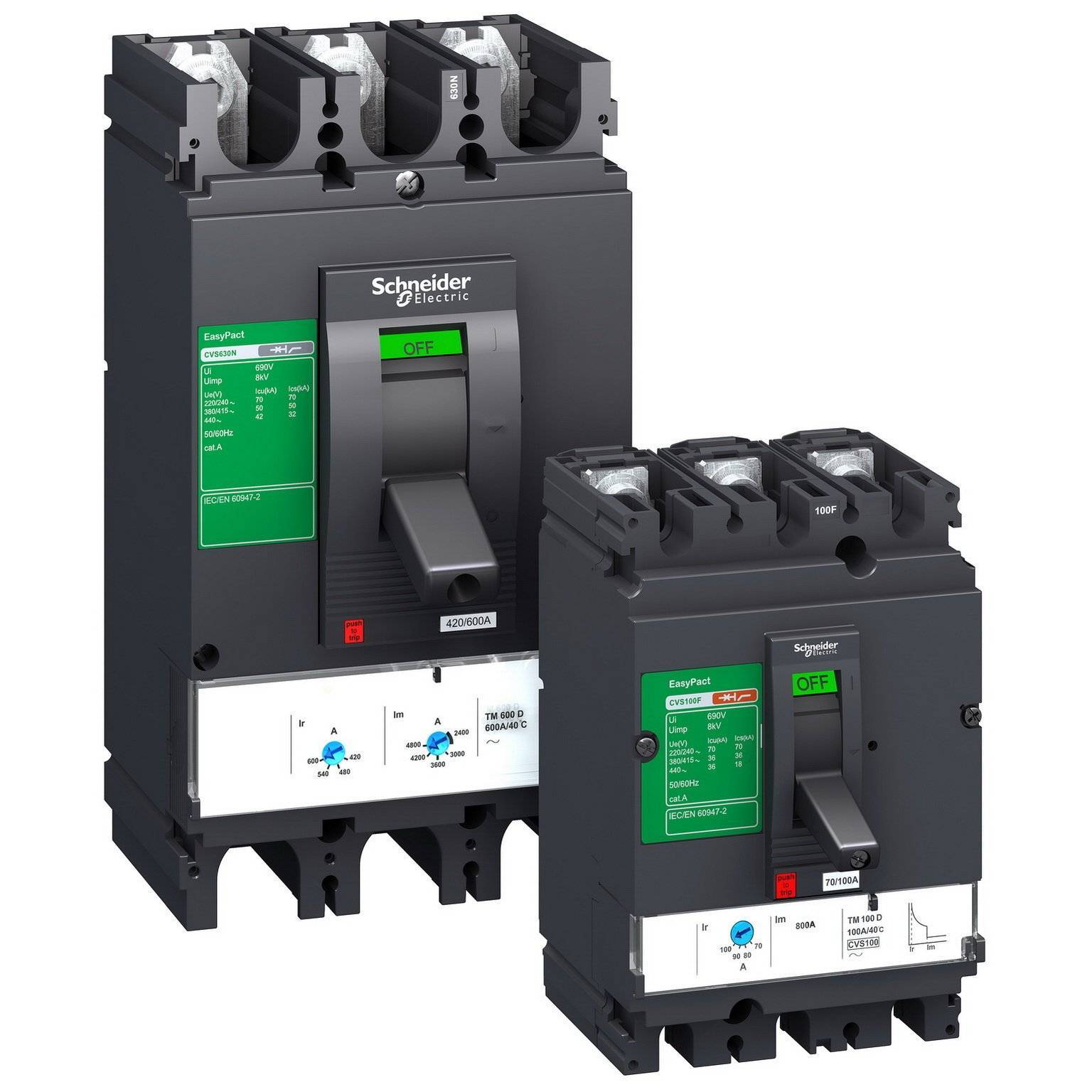

Закрытые выключатели

Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.

Выбор и установка автоматических выключателей

Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.

Устройства защитного отключения

В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.

Выбор и установка автоматических выключателей

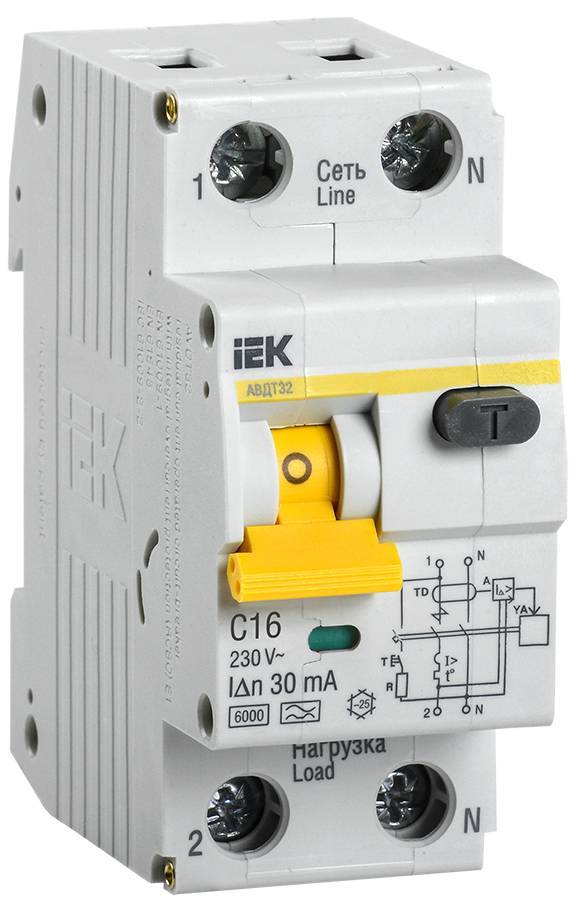

Дифференциальный автоматический выключатель

Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.

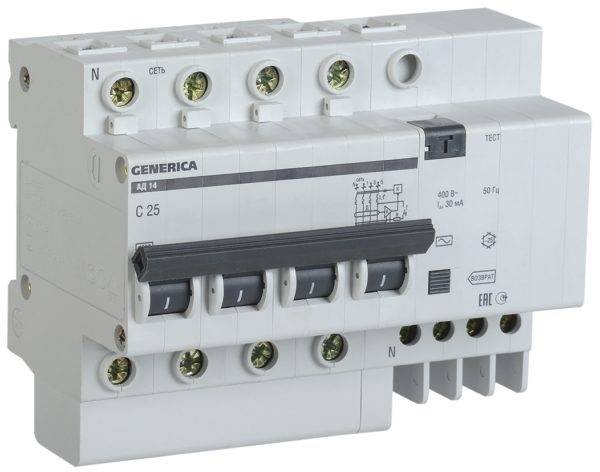

Выбор и установка автоматических выключателейТрехфазный дифавтомат

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

  • 1 — корпус;
  • 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
  • 4 — неподвижный контакт;
  • 5 — подвижный контакт;
  • 6 — дугогасительная камера;
  • 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
  • 8 — механизм взвода и расцепления
  • 9 — катушка электромагнитного расцепителя;
  • 10 — рычаг управления;
  • 11 — тепловой расцепитель (биметаллическая пластина);
  • 12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции  электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт.  В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
