Балансировка системы отопления в частном доме

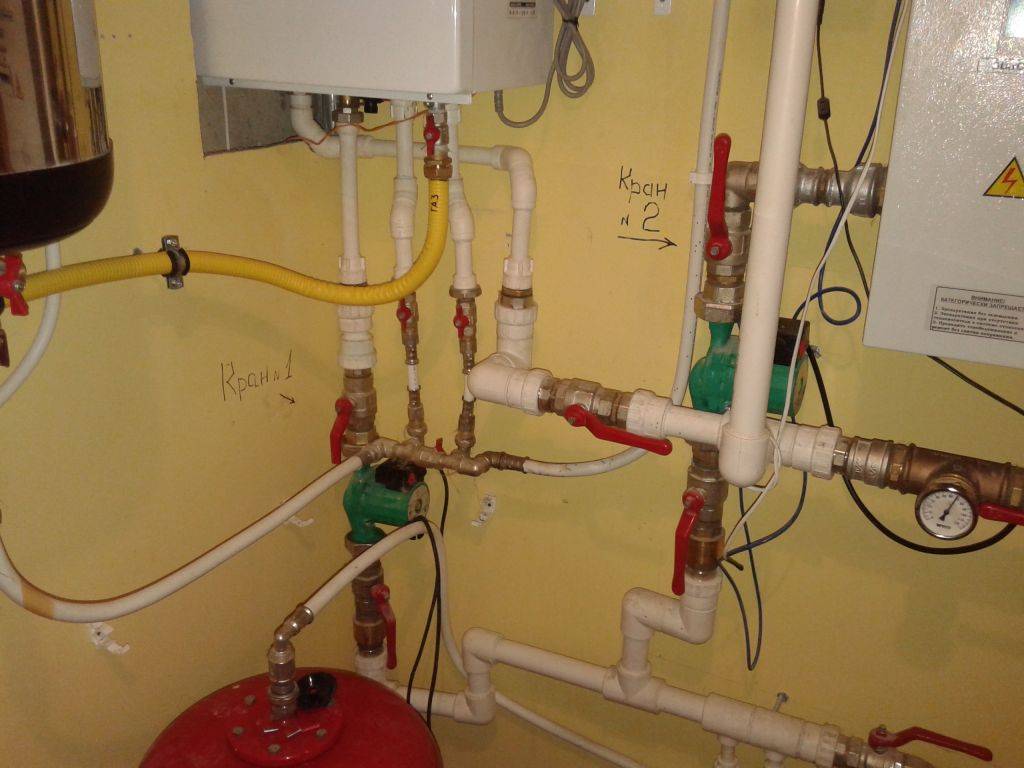

Понятие о балансировке

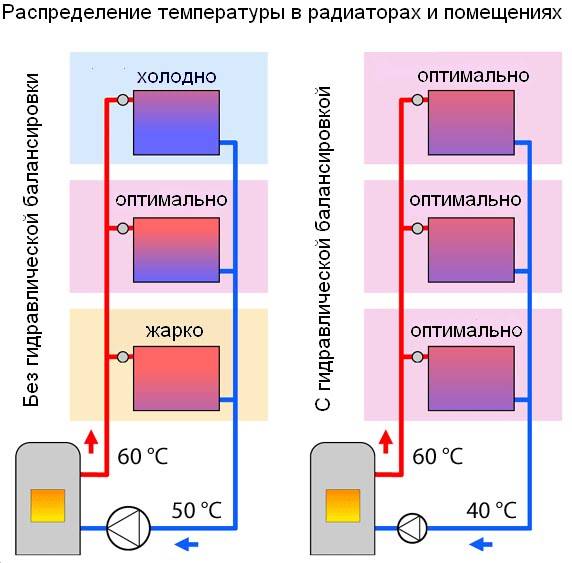

Чтобы отопительная система работала максимально эффективно, важно, чтобы она отдавала тепло таким образом, чтобы равномерно прогревать все помещения. Это не только обеспечит тепло и уют в доме, но и поможет уменьшить затраты на обогрев. Отопительные системы можно условно разделить на два типа:

Отопительные системы можно условно разделить на два типа:

  • Однотрубные или двухтрубные. В них нагретый теплоноситель перемещается по трубам от отопительного котла, отдавая часть тепла каждому радиатору. Затем потерявшая тепло жидкость вновь поступает в котёл. После этого описанный здесь цикл повторяется снова.
  • Система с коллекторным подключением. В ней имеется распределительное устройство, от которого отдельно идут трубы к каждому радиатору. Регулировка происходит для каждого из них независимо.

К последней категории относят системы обогрева, в которых используются не только радиаторы, но и тёплые полы.

Общий принцип балансировки в различных случаях аналогичен. В каждом из радиаторов имеется входной вентиль. Если их все раскрутить полностью, то наибольшие теплопотери в первой категории систем придутся на первое устройство. Далее будет течь уже всё более остывшая вода. Чтобы этого не случилось, в начальных батареях закручивают вентиль. Таким образом расход тепла уменьшится и его хватит на другие отопительные устройства.

Эту процедуру нужно делать в несколько шагов, добиваясь нужного результата. Между попытками батареям дают время, чтобы они нормально прогрелись.

Для отопительных систем регулировка происходит путём регулирования объёма поступающей нагретой жидкости. Её должно быть столько, чтобы была достаточно для отопления каждого помещения.

Регулировку полов производят аналогичным образом, увеличивая или уменьшая поступление тепла. Если полы используют обогрев, основанный на использовании электрической энергии, регулировку производят по другим правилам, просто меняя настройки.

В проведении настройки используются регуляторы расхода, перепускные клапаны, регулировочные вентили, регуляторы давления. Схема их установки зависит от конкретного вида отопительной системы.

Особое место занимают терморегуляторы. Они обладают наиболее полным функционалом. В устройстве присутствует электронный датчик температуры. Работа происходит под управлением электронной схемы. Имеется простая и понятная панель управления.

Использование таких электронных устройств позволяет производить регулировку с минимальными затратами. При необходимости имеется возможность выполнять программирование работы отопления. Например, доступно снижение температуры отопления в случае, если семья отсутствует в доме на протяжении нескольких дней.

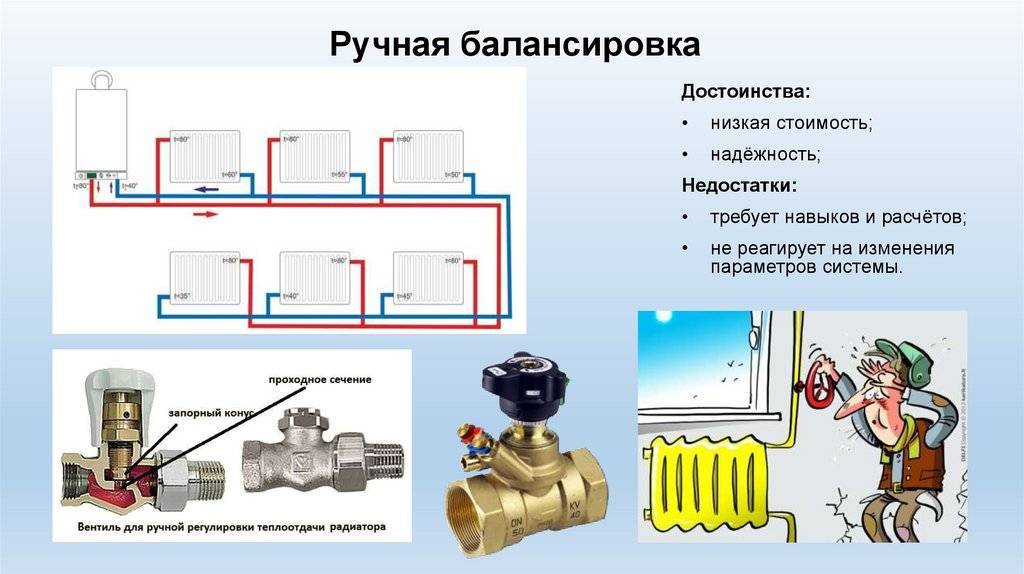

Способы и последовательность балансировки СО

Провести регулировку можно двумя способами:

  • По количеству теплоносителя исходя из расчетных значений по расходу.
  • По температуре на каждом отопительном приборе в контуре.

Первый метод применяют, если система отопления выполнена со всеми необходимыми расчетами по расходу теплоносителя на каждом отдельном участке контура. Обычно, такие данные являются неотъемлемой частью проекта. Кроме этого, потребуется наличие регулировочной арматуры на каждом контуре СО и специального прибора для балансировки системы отопления, который подключается к балансировочным вентилям, расположенным на «обратке» каждого контура.

Суть данного способа в определении реального и регулировке необходимого (приближенного к расчетным) расхода теплоносителя.

  • Достоинство данного способа: точность.
  • Недостатки: сложность реализации и наличие дорогостоящего анализатора.

Второй метод применяют, ели требуемых расчетов для системы отопления произведено не было. Главными приборами, которые будут отвечать за настройку, являются балансировочные краны для системы отопления, которые необходимо будет установить на обратном трубопроводе из каждой батареи. Потребуется поверхностный (можно инфракрасный) термометр, благодаря которому будут производиться замеры температуры поверхностей всех отопительных приборов.

Процесс балансировки СО производится на каждом отопительном приборе каждого контура отдельно. Допустим, в ветке находится ПЯТЬ радиаторов. На самом ближнем (к теплогенератору) отопительном приборе, кран открывается на 1 оборот. На втором – на два и так далее. На последней батарее балансировочный вентиль для системы отопления открывается полностью. Далее производятся замеры температуры на радиаторах, равномерность нагрева которых регулируется поворотами вентилей в ту или другую сторону.

  • Достоинства: Простота процесса
  • Недостатки: низкая точность балансировки; длительность процедуры замеров температуры благодаря инерционности СО.

Подобная последовательность действий нужна и при балансировке однотрубных СО. Разница лишь в том, что для настройки количества теплоносителя, попадающего в радиаторы, применяются игольчатые вентили.

Существует и третий способ балансировки СО – дроссельными шайбами, установленными либо на подачу, либо на обратку. Шайбы имеют различное проходное сечение, которое рассчитывается для получения расчетного значения расхода теплоносителя. Устанавливаются шайбы во внутреннюю резьбу арматуры.

Выводы. Балансировка необходима для нормального функционирования СО. Делается она после окончания монтажных работ, замены радиаторов и оборудования, изменения конфигурации отопительной системы. Для выполнения настройки требуется специальное оборудование – балансировочные вентили.

Совет: Для максимальной эффективности проведения данных мероприятий, рекомендуется воспользоваться услугами высококвалифицированных специалистов, которые не только выполнят необходимые работы, но и будут нести за них ответственность.

Качественное обустройство отопительной системы не заканчивается монтажом всего необходимого отопительного оборудования – котел, насос, радиатор и т.д. Этого недостаточно для того, чтобы отопление работало эффективно и справлялось с возложенными на него функциями «на ура». Любая система нуждается в грамотной регулировке и настройке, и отопительная не является исключением.

Для того, чтобы вся система работала правильно, ее нужно настроить

Для этого проводится такая процедура, как балансировка. Цель ее – распределить теплоподачу по комнатам так, как необходимо хозяину. Сегодня балансировку можно осуществить, полагаясь только лишь на свои силы, или прибегнув к помощи профессионалов.

Нередко можно встретить одно весьма ошибочное мнение, но достаточно распространенное. Некоторые люди считают, что в балансировке нуждаются только крупные здания, в то время как в частных домах и маленьких строениях она не обязательна. Естественно, это заблуждение. Балансировка является необходимым процессом для всех строений, в которых установлена система отопления, тем более для домов, в которых проживают люди. Если пренебречь ею, то тепло будет направлено на некоторые участки в избыточных количествах, а на других, наоборот, будет ощущаться его недостаток. Основополагающая «миссия» балансировки как раз и заключается в том, чтобы не допустить подобных ситуаций. Вся система – радиаторы, котел и все остальные элементы будут работать как одно целое и равномерно обогревать строение.

Популярные статьи  Труба гофрированная для канализации 50 мм

Балансировка требуется как для крупных зданий, так и для небольших

Инструменты и приборы для балансировки

В ходе работ применяются специальные инструменты и приборы.

Балансировочный клапан

Балансировочный клапан- это разновидность запорно-регулировочной арматуры, который позволяет с большой точностью изменять поперечное сечение трубопровода. Широко распространены устройства Y-типа. Они имеют рукоятку с нанесенной на ней шкалой значений сечения. В корпусе встроены два разъема для подключения манометра и термометра, либо двух датчиков давления для измерения перепада до и после клапана.

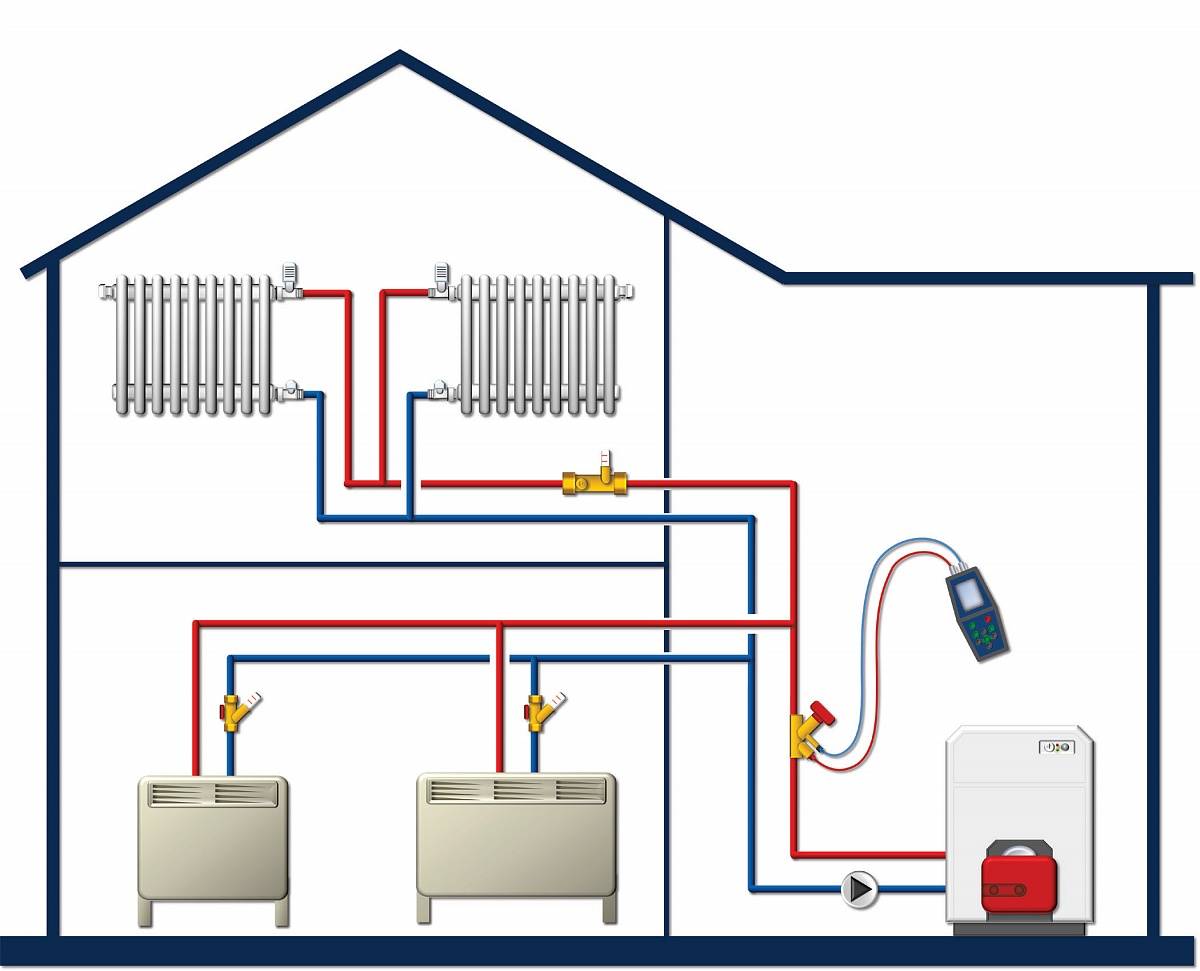

Для балансировки системы отопления понадобится балансировочный клапан

Такие клапаны обязательны к установке при следующих условиях:

  • неравномерность нагрева в помещениях;
  • нестабильность температуры в комнатах при постоянном режиме работы бойлера;
  • при максимальной мощности в некоторых помещениях все равно прохладно.

При выборе модели балансировочного крана следует обратить внимание на его присоединительные разъемы- для них должны быть соответствующие предусмотрены соединения на трубопроводе. При монтаже нужно внимательно следить за соответствием отштампованной на корпусе устройства стрелки и направления потока теплоносителя

При монтаже нужно внимательно следить за соответствием отштампованной на корпусе устройства стрелки и направления потока теплоносителя.

Измерительное устройство

Для настройки балансировочного клапана необходимо использовать специальное устройство. В его комплект входит:

  • датчики температуры, давления, расхода теплоносителя;
  • соединительные кабели;
  • центральный блок, содержащий дисплей, клавиатуру и процессор с загруженными программами расчета и измерения.

Устройство может измерять параметры потока теплоносителя, обнаруживать ошибки в его распределении и выдавать рекомендации по их исправлению путем регулировки клапанов. Оно оснащено интерфейсом для передачи данных измерений на персональный компьютер, программное обеспечение на котором позволяет рассчитывать параметры потока в масштабах всей системы и проводить балансировку более быстро удобно.

В борьбе за правильные настройки выигрывает искусственный интеллект

Пока что картина вырисовывается мало понятная: и сэкономить хочется — пятая часть коммунальных расходов на отопление! — и тонкостей слишком много. Даже если будет всё сделано грамотно, результат, увы, не гарантирован. «Обычно балансировка проводится перед отопительным сезоном, но в сильные морозы выясняется, что комнаты имеют разную теплозащиту, о чём собственник, как оказалось, забыл предупредить. Домовладелец по своему усмотрению увеличивает расход теплоносителя в холодных помещениях, после чего все работы по настройке системы идут насмарку», — говорит Сергей Орлов (монтажник).

Исправить названный недостаток позволяют специальные компьютерные программы расчета систем отопления, которые, в отличие от ручных методов, учитывают подавляющее большинство факторов. Они с высокой точностью определяют требуемый расход теплоносителя. Остаётся лишь выставить рекомендуемые регулировки балансировочных клапанов. Понятно, что для такого способа балансировки необходимо обладать навыком использования подобных программ расчета, а также иметь в системе специальные балансировочные вентили с градуировкой. Если же в систему были установлены балансировочные клапаны без специальной градуировки, при настройке этих клапанов необходимо будет измерять расход специальными расходомерами, чтобы достигнуть значений расчетных расходов в каждом радиаторе. Всё это вкупе с необходимостью специальной запорной арматуры либо специальной измерительной техники делает процедуру для «новичков» очень сложной.

Но с развитием беспроводной связи и переходом от кнопочных мобильных к смартфонам компьютерный метод балансировки стал проще и доступнее: никакой специальной подготовки не требуется. Первыми его реализовали инженеры Концерна GRUNDFOS: они предложили рынку циркуляционный насос ALPHA3 с модулем связи ALPHA Reader и разработали приложение GRUNDFOS GO Balance для «умных» телефонов и планшетных компьютеров.

Как уверяют домовладельцы, опробовавшие новинку, теперь балансировку можно провести самостоятельно и с высокой точностью. Весь процесс занимает около часа (для домов площадью до 200 кв. м) и проводится в несколько этапов. Сначала нужно смонтировать в системе новый насос и оснастить его модулем связи. Затем следует скачать, установить и запустить бесплатное приложение в непосредственной близости от модуля связи, чтобы смартфон и насос «нашли» друг друга. Далее остаётся лишь следовать простым и понятным инструкциям: программа попросит ввести данные о существующей системе и измерить точный расход теплоносителя на каждом радиаторе. После ввода необходимых сведений утилита рассчитает требуемый расход для каждой батареи, и на экране появятся два значения: текущее и рекомендуемое. Останется лишь отрегулировать балансировочный клапан до совпадения реального расхода с расчётным.

«Необходимость в подобном инструменте назрела уже давно, и специалисты GRUNDFOS стали первыми и единственными, кто предложил такое решение. Ещё до старта продаж нового продукта были размещены предзаказы на всю ближайшую поставку ALPHA3 и Alpha Reader, — рассказывает Екатерина Семёнова («ГРУНДФОС»). — И это неудивительно, ведь, как я уже отметила ранее, хорошо отлаженная система позволяет сэкономить до 20% топлива (газ, уголь, дрова). Кроме того, сами насосы GRUNDFOS серии ALPHA3 отличаются низким потреблением электроэнергии: они на 87% экономичнее обычных установок, за что признаны самыми энергосберегающими в своём классе».

Мобильные технологии — двигатель прогресса. Они помогают нам не только справиться с вполне рядовыми бытовыми вопросами, но и сэкономить. И как знать, возможно, в будущем инженеры порадуют домовладельцев ещё более интеллектуальными решениями.

Как делаются расчеты

Балансировка системы отопления в частном доме

Функционал любой гидросистемы основан на взаимодействии обратно пропорциональных значений рабочей среды — пропускной способности и давления. Уровень гидравлического сопротивления в трубопроводе создают насосные группы, а пропуск рабочей среды контролируется трубопроводной регулирующей арматурой.

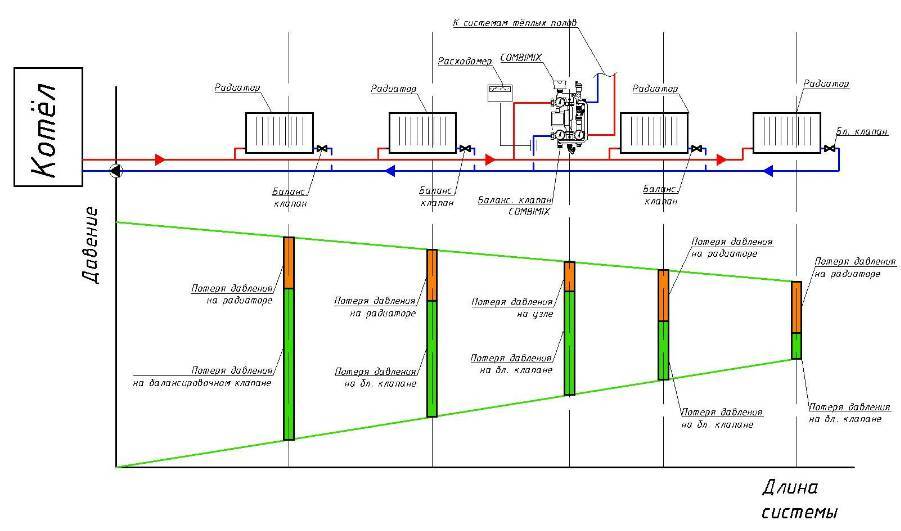

Суть регулировки в том, чтобы повысить или понизить гидродинамическое сопротивление в трубах: на удаленные от теплового узла отопительные приборы его нужно повышать, а на ближние понижать. В расчетах учитывается множество трубных ответвлений, из-за которых скорость циркуляции жидкости снижается.

Задача специалиста — сбалансировать систему так, чтобы в каждом отдельном контуре интенсивность движения теплоносителя достигла определенных значений в зависимости от назначения помещений. То есть, чтобы в них поддерживалась заданная температура. Настроечные значения рассчитываются еще при проектировании. В соответствии с ними подбирается:

  • насосное оборудование;
  • котлы;
  • радиаторы;
  • теплообменники;
  • измерительные датчики;
  • перепускные клапаны, вентили, задвижки.

Если источником тепла является котельная, тогда для расчетов в процессе балансировки будут необходимы ее технические данные.

Советы по регулировке отопления

Способы подключения радиаторов

Все вышерассмотренные устройства и приборы необходимы для нормальной работы отопления. Но помимо них нужно знать основные правила монтажа отдельных элементов, так как они напрямую влияют на работу всей системы. Регулирование батарей отопления в квартире начинается еще на стадии их установки.

Прежде всего нужно выбрать способ подключения. От него зависит КПД работы прибора и возможность установки терморегулятора.

Популярные статьи  Как утеплить металлический гараж

Также следует учесть схему разводки труб. В однотрубной обязательно монтируется байпас (перемычка), которая необходима для перенаправления потока теплоносителя в случае ремонта или замены радиатора. В двухтрубной подключение каждого нагревательного элемента происходит параллельно. Поэтому в ней проще всего правильно отрегулировать батареи отопления.

Таким способом можно отрегулировать отопление в многоквартирном доме

Но для автономной системы важно знать правильность настройки котла

Установка терморегуляторов на радиаторы

Котел, независимо от вида используемого энергоносителя, предназначен для нагрева воды в трубах. Именно от его правильной работы будет зависеть эффективность всей системы. Для того чтобы отрегулировать систему отопления в частном доме необходимо проверить следующие параметры котла:

  • Номинальная мощность. Можно воспользоваться соотношением, что на 10 м² помещения нужен 1 кВт тепловой энергии. Но это только в том случае, если тепловые потери в доме минимальны;
  • Отношение мощности котла к объему теплоносителя. В среднем для нагрева 15 литров воды понадобится 1 кВт энергии;
  • Возможность плавной регулировки работы котла. Такая функция присуща только для моделей, работающих на газе. У твердотопливных сложно уменьшить или увеличить степень теплоотдачи энергоносителя.

Правильность установки этих параметров скажется на точности регулирования радиаторов отопления. В комплексе это должно не только повысить безопасность работы всей системы, но и повысить ее КПД. В качестве дополнительной меры рекомендуется учитывать температуру на улице. Для этого монтируют выносной термометр, подключенный к котлу отопления или смесительному узлу. Это поможет уменьшить затраты на энергоноситель, оптимизировав его расход.

В видеоматериале можно посмотреть — как самостоятельно отрегулировать работу радиатора отопления:

17 февраля 2012 г. в 16:06

Электронная балансировка системы

Балансировка по температуре – процесс долгий и кропотливый. Осуществлять точную регулировку сложных систем отопления таким способом весьма затруднительно. Гораздо проще использовать смартфон со специальным мобильным приложением, дополнительную электронику и циркуляционный насос с функцией балансировки.

Стандартная балансировка с помощью тепловизоров, термометров и балансировочных клапанов отнимает очень много времени и сил. Кроме того, для правильного выполнения этой процедуры потребуются специальные навыки

При этом очень важно правильно выполнить балансировку с первого раза. Циркуляционный насос с функцией точной электронной балансировки автоматизирует и тем самым существенно упрощает процесс настройки системы

Такой способ даёт возможность откалибровать систему отопления в доме площадью до 200 м² примерно за один час. Более того, если обычные методы настройки предполагают использование громоздкого и дорогостоящего оборудования, то для балансировки с помощью специального насоса достаточно иметь легко помещающийся в кармане модуль связи и смартфон. Кстати, правильно выполнить электронную балансировку сможет даже тот человек, который ни разу до этого не проводил подобных процедур.

  • циркуляционный насос с соответствующей функцией (в некоторых случаях на имеющийся насос устанавливается съемная голова насоса, предназначенного для балансировки системы);
  • смартфон и специальное программное обеспечение;
  • модуль беспроводной связи, устанавливаемый на голову насоса.

Электронная балансировка системы производится в четыре этапа:

Подготовительный – установка специального приложения на мобильное устройство и подключение модуля связи к насосу.

Ввод данных о системе (площадь отапливаемых помещений, количество отопительных устройств, температура теплоносителя и т. д.), измерение напора и расхода в каждом радиаторе или контуре теплого пола (выполняется с помощью мобильного приложения).
Балансировка системы по данным мобильного приложения – производится с помощью балансировочных вентилей (клапанов).
Демонтаж модуля связи и сохранение отчета по балансировке, сформированного мобильным приложением.

Вместо заключения: правильная балансировка позволяет точно настроить рабочие параметры отопления.

Это заметно снижает затраты на эксплуатацию системы и обеспечивает максимально комфортную температуру во всех помещениях.

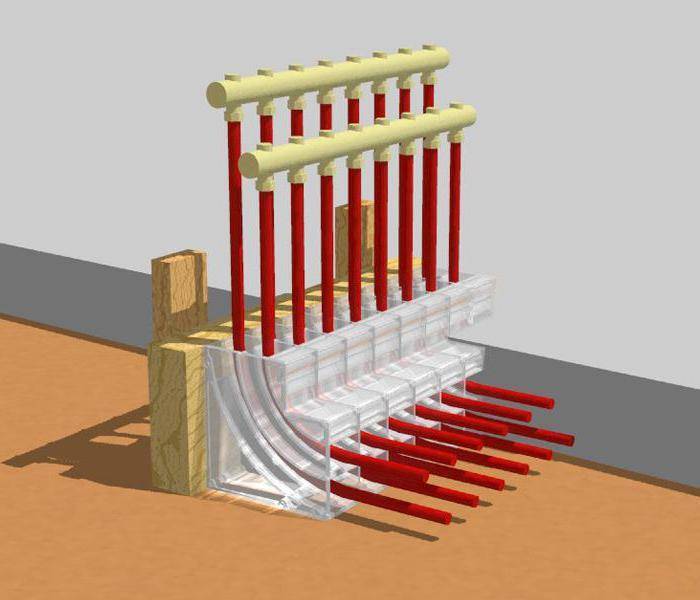

Работа с лучевой разводкой и теплыми полами

Балансировка системы отопления в частном доме

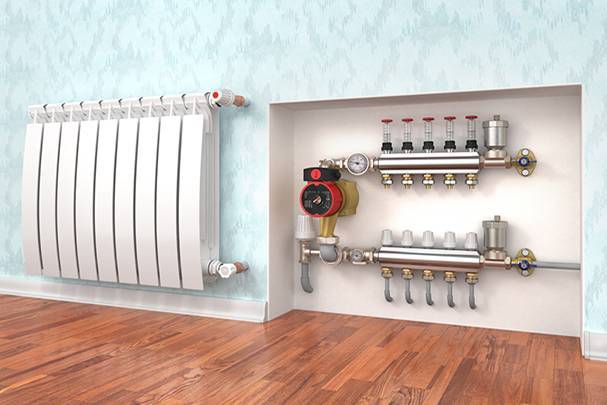

Как уже упоминалось выше, для коллекторной разводки используется несколько иная процедура. Она подходит как для радиаторов, так и для теплых полов — в общем, для балансировки всей системы, подключенной к одному узлу.

Настройка может осуществляться двумя разными способами. Для первого из них на коллекторе должны иметься ротаметры. Эти элементы представляют собой прозрачные колбы и являются расходомерами. Для балансировки вам потребуется произвести некоторые расчеты. При этом используется следующая формула:

Буквой G в данном случае обозначается массовый расход нагретого теплоносителя, который течет по контуру. Единица измерения — кг/ч. Буква Q обозначает количество тепловой энергии, которая должна выделяться отопительным контуром, оно измеряется в Вт. Что касается Δt, то это разность температур, полученных на входе в петлю контура и на выходе из нее. Расчетное значение данного параметра составляет 10 градусов.

Таким образом, вы можете посчитать, сколько литров нагретого теплоносителя должно проходить через определенный участок контура за минуту. Необходимое количество выделяемого тепла можно посчитать, исходя из стандартных значений. Согласно им, на каждый квадратный метр площади необходимо 100 Вт.

Приведем пример расчета. Допустим, площадь вашей комнаты составляет 20 м 2 . Значит, на ее обогрев необходимо 2 кВт тепловой энергии. Подставляем полученное значение в формулу, приведенную выше, и получаем следующий результат:

На расходомерах значения указываются в л/мин, поэтому необходимо конвертировать значение, поделив полученный показатель на 60. Получается примерно 2,87 л/мин.

После проведения расчетов процедура балансировки осуществляется следующим образом.

  1. Заполните и опрессуйте отопительный контур. Нагревательный котел можно при этом не включать. А вот циркуляционный насос обязательно требуется запустить.
  2. Термостатические вентили на второй части коллектора перекройте, это делается вручную с помощью специальных колпачков.
  3. Теперь откройте первый вентиль. Произведите настройку ротаметра, который ему соответствует, с помощью нижнего кольца — его нужно вращать. Таким образом, задайте определенный уровень расхода теплоносителя.
  4. После того как разберетесь с первой группой вентиль + расходомер, закройте этот кран и переходите ко второй паре.
  5. Таким образом, по очереди произведите настройку каждого ротаметра. В завершение откройте их все и проверьте, правильно ли каждое устройство показывает расход теплоносителя.

Если ротаметров нет, то процесс производится по результатам измерения температуры в петлях контура. Процедура в таком случае будет довольно муторной и долгой.

Если вам необходима балансировка не теплого пола, а радиаторов, подключенных с помощью лучевой разводки, то все делается точно так же. Для большей уверенности можно ориентироваться и на коллекторные ротаметры, и на температурные замеры. Уверены, что после прочтения сегодняшней статьи проблем с балансировкой у вас не возникнет. Успехов!

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Популярные статьи  Если выключаются внешние колонки как устранить проблемку

Статья была полезна? Расскажите друзьям

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать

  • Максимальная нагрузка на систему не обеспечивает комфортную температуру.
  • При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
  • Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие

  • Уменьшение расхода топлива и затрат на отопление.
  • Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
  • Упрощает запуск.

Современный балансировочный кран Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды. Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

По завершению установки следует выполнить замеры для определения уровня регулировки

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии

  • При помощи клапанов-партнеров гидравлическая система делится на модули.
  • Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
  • После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

Регулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем

  • Определение неисправности при том, что система обогрева продолжает работать.
  • Проверка технического состояния и рабочих параметров оборудования.
  • Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

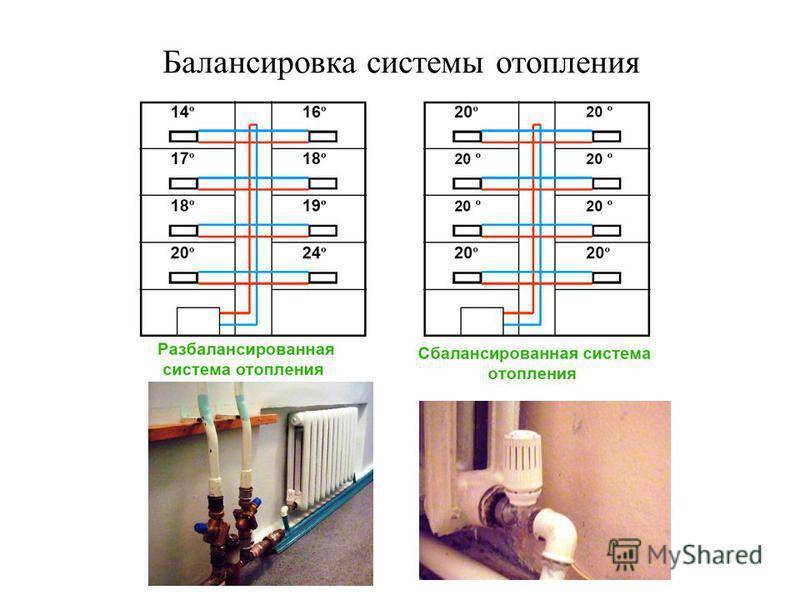

Проблемы балансировки контуров отопления

Большинство проблем балансировки вызываются низким качеством проектирования и неправильно выбранной схемой разводки.

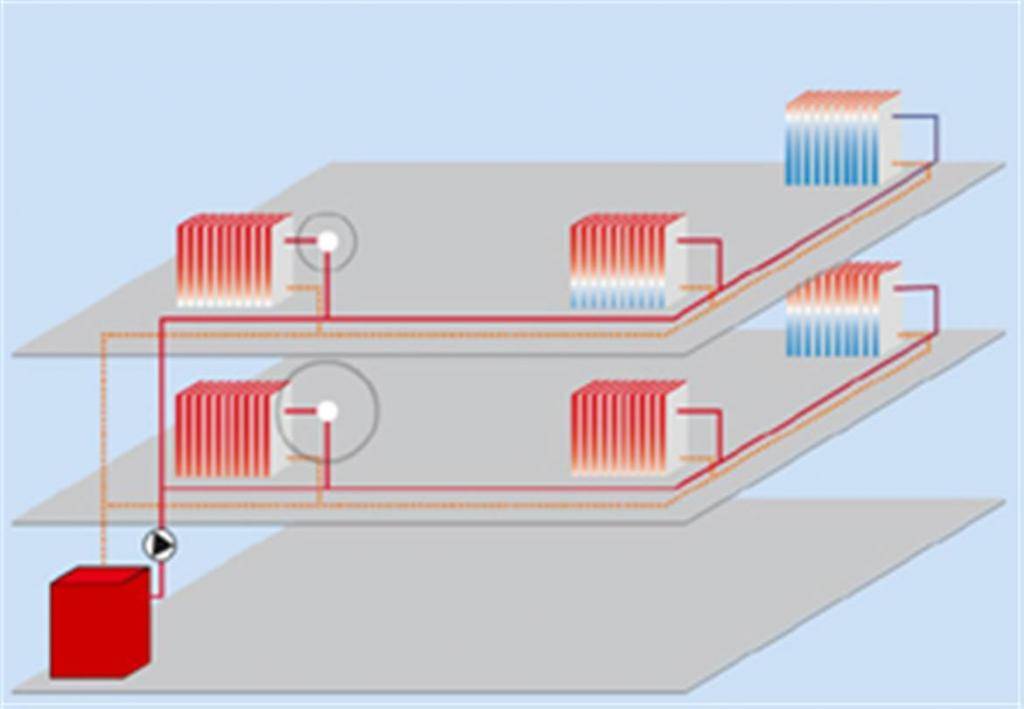

Так, например, если для многоэтажного строения применена одноконтурная тройниковая схема – до дальних от стояка батарей на верхнем этаже будет доходить лишь малая толика тепла, а на первом этаже придется жить с открытыми окнами. Если разводка выполнена по однотрубной схеме, то балансировка отопления проводится на каждом этаже. В этом случае потребуется также балансировка стояков между собой.

Но, даже если разбить систему на отдельные контуры для каждого этажа, при большой протяженности трубопроводов тепла может также не хватить для тупиковой ветви дальних комнат.

Такая ситуация разрешается установкой двух или более контуров на этаже. Длину труб в контурах стараются сделать приблизительно равной- так их легче будет балансировать. Это приведет к повышенным затратам на трубы и установку распределительных коллекторов с регулирующей арматурой, но быстро окупится за счет экономии энергоресурсов.

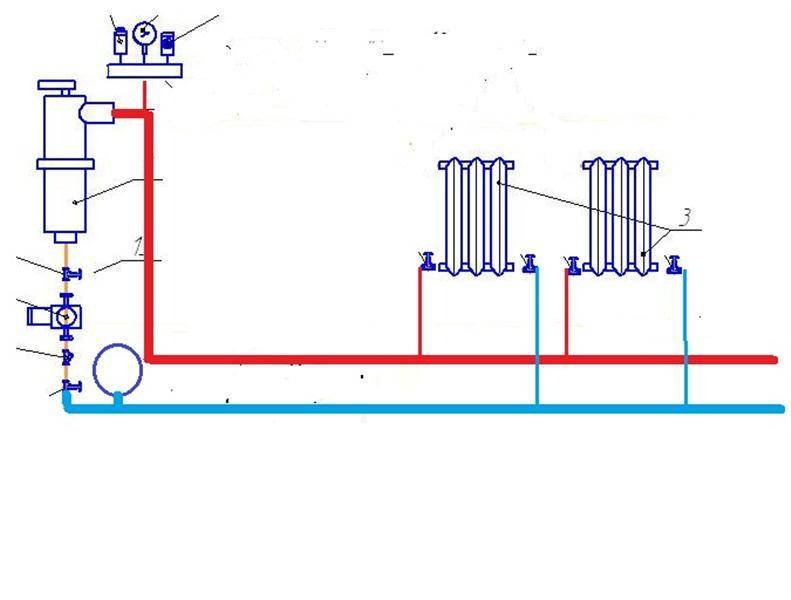

Проектирование

Расчет лучевой системы отопления выполняется еще на стадии проектирования. Для этого на бумаге необходимо начертить подробную схему с размерами. На ней указываются все элементы. При необходимости чертеж можно заказать в специальной организации.

Балансировка системы отопления в частном доме

Сначала необходимо оценить существующие особенности помещения. В комнатах не должно быть отделки. Лучше всего трубы спрятать в пол под стяжку. Также на плане указываются радиаторы, их месторасположение (на стене под окном). Количество секций и их внутренний объем зависят от материала конвектора, а также толщины его стенок. В соответствии с указанными производителем параметрами рассчитывается потребность в объеме теплоносителя для каждой батареи.

Автономное отопление в частном доме по лучевой схеме характеризуется некоторыми дополнительными теплопотерями. Нагретая жидкость подводится к батареям по трубам, протяженность которых будет больше, чем в тройниковой схеме. Эту особенность необходимо учесть при расчетах.

На плане указываются места прокладывания труб. К оборудованию добавляются манометры, термометры, запорная и регулирующая арматура. Перед монтажом следует тщательно продумать все элементы основного и дополнительного оборудования. Последовательность их установки также указывается в схеме.

Оцените статью
