Характеристика закрытых расширительных баков

Расширительные емкости – это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте – это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой – вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи – воздух.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор – это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры – воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа – это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

  • подачи холодной воды;
  • горячего водоснабжения;
  • отопления;
  • водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

  1. Натуральная резина – предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
  2. Бутил-каучуковая диафрагма – работает в пределах 0…+120°С.
  3. EPDM – синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости – до 12 бар.
  4. SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения – до 15 бар, +1…+100°С.

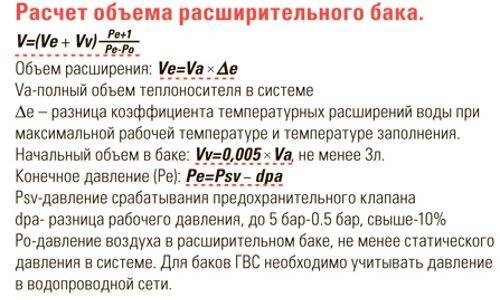

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Установка поплавкового клапана в бак

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

  • до 3 потребителей – расширительный бак до 24 л;
  • до 8 точек – 50 л;
  • свыше 10 приборов – 100 л.

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

  • Количество людей, использующих систему водоснабжения.
  • Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
  • Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
  • Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:

  • Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
  • Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
  • Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы

Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные

Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).

Установка поплавкового клапана в бак

Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

Устройство

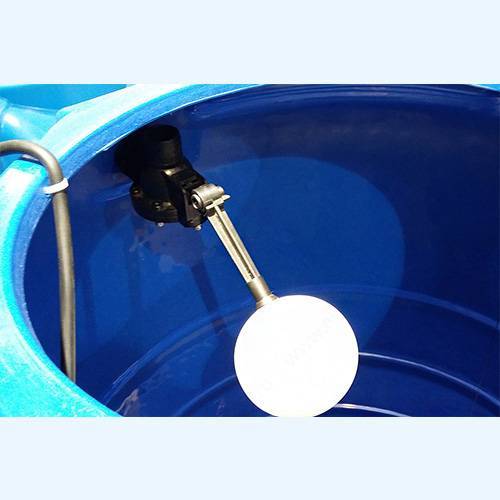

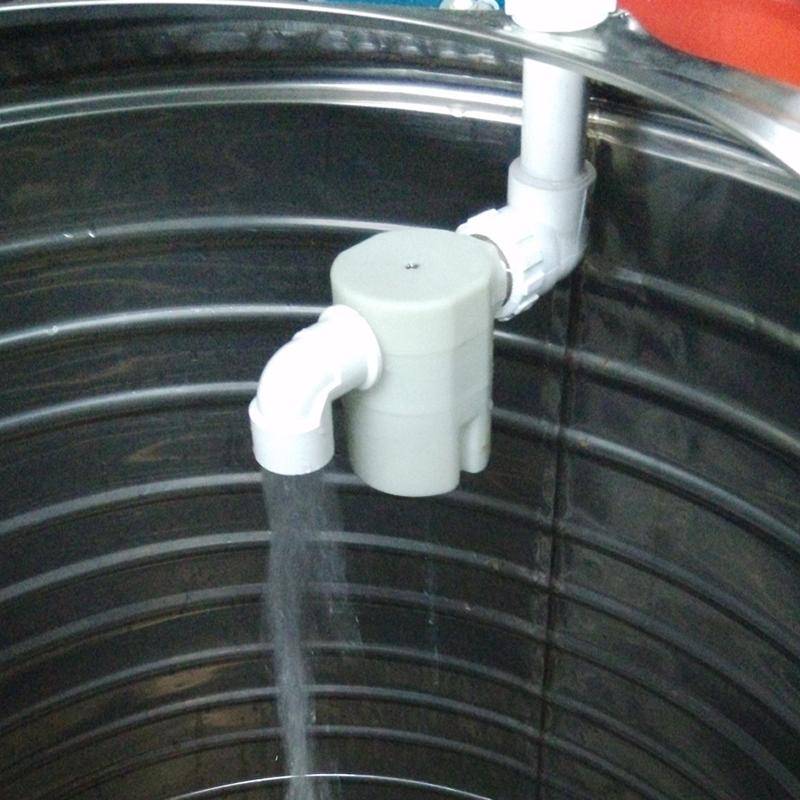

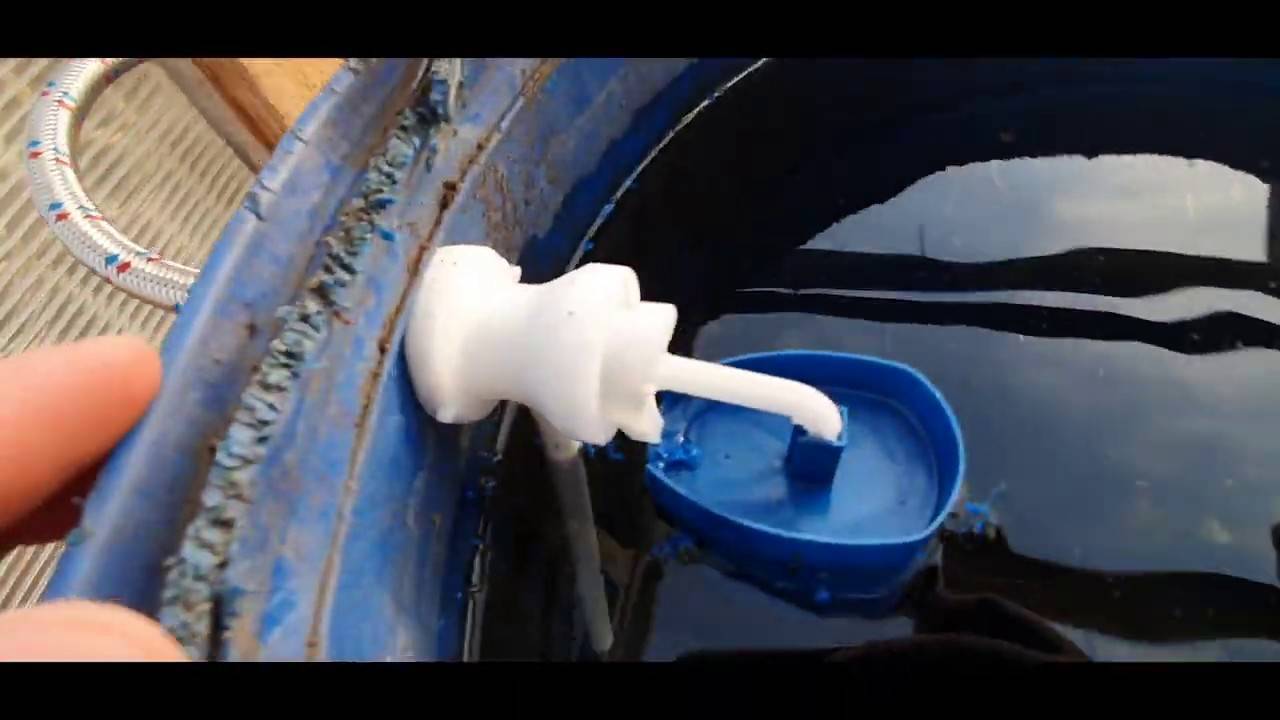

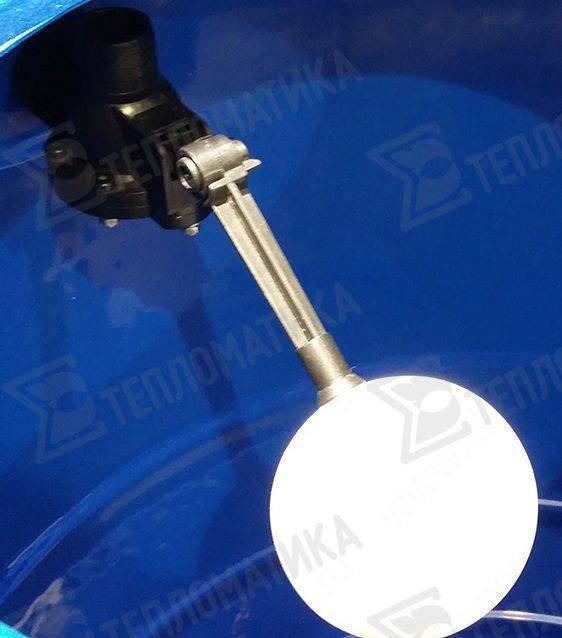

Основным достоинством, которым обладает поплавковый клапан для ёмкости или бака является его независимость от электричества. Его конструкция довольна простая, что позволяет выполнять его монтаж самостоятельно, не прибегая к услугам специалистов. Поплавковый клапан для ёмкости сконструирован из таких деталей, как:

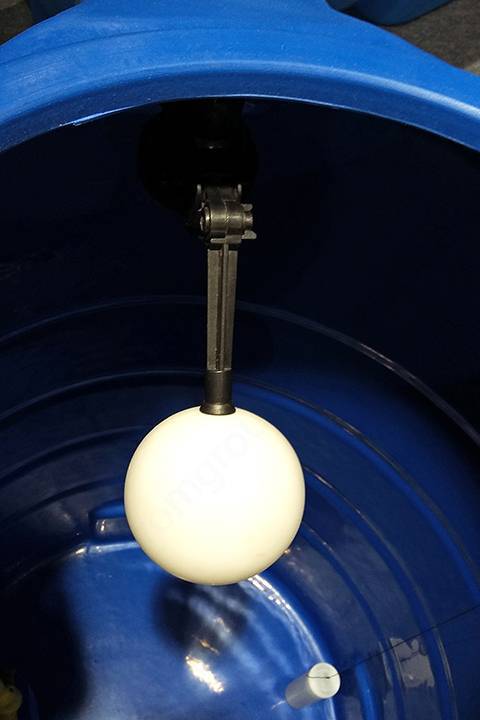

  • поплавок – плавающая часть, реагирующая на изменение количества жидкости;
  • подвижный рычаг;
  • пропускной узел, в состав которого входят впускные и выпускные патрубки различных диаметров.
Популярные статьи  Открытая система отопления с циркуляционным насосом

Поплавковый клапан для воды разных производителей может иметь разное конструкционное исполнение и материал. Устройство изготавливается из долговечных, прочных и устойчивых к коррозии материалов. Если монтаж будет производиться в водохранилище с чистой питьевой водой, то следует выбирать изделие из разрешённых для контакта с пищевыми продуктами материалов. В специализированных магазинах можно приобрести поплавковый клапан пластиковый, латунный, из нержавеющей стали, а также бронзовый.

Поплавки различаются по форме. Они могут быть сферическими, цилиндрическими или плоскими. Производятся из таких материалов, как пластик и нержавеющая сталь.

Наиболее часто встречаются пластиковые изделия. Некоторые фирмы-производители поставляют поплавковый клапан уровня воды без него, предлагая приобрести его отдельно, выбрав наиболее подходящий по размеру и материалу вариант.

К примеру, поплавковый клапан целиком произведён из пластмассы. Поплавок этой модели регулируемый. Имеется наружный резьбовой присоединительный патрубок.

Среди плюсов можно выделить хорошую пропускную способность, малые габариты, позволяющие монтировать его в небольшие баки. Седло имеет мягкое уплотнение, что обеспечивает плотное закрытие, даже при постоянном изменении напора в подающем трубопроводе.

Рычаг, использующийся в конструкции, является двухколенным. За счёт этого возрастает сила закрытия механизма по мере увеличения количества жидкости. Существуют модели с параллельным ходом поплавка, поэтому у них отсутствуют направляющие. В некоторых моделях седло и поршень являются заменяемыми.

Поплавковый клапан для ёмкости обладает разными степенями открытия и закрытия, что предотвращает открытие клапана при незначительном уменьшении воды в баке, так называемый режим «звонка».

Поплавковые клапаны для установки в ёмкость могут комплектоваться переходным штуцером, который используется для подсоединения резинового шланга на выход.

Поплавковый клапан для ёмкости или бака поставляется в комплекте с резиновыми уплотнениями и прижимной гайкой для крепления снаружи резервуара.

Дополнительно может присутствовать заменяемый сетчатый фильтр, установленный во входном отверстии. Он препятствует прохождению загрязняющих частиц.

Сетка может быть крупной или более мелкой. Он легко вынимается и промывается. Не стоит пользоваться устройством без фильтрующей сетки, иначе во внутренний механизм могут попасть крупные частицы и повредить его.

Существует такой поплавковый запорный клапан, в котором два варианта установки поплавка: вертикально и горизонтально.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

Установка поплавкового клапана в бакК механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

  • простота конструкции;
  • компактность;
  • безопасность;
  • автономность — не требуют никаких источников электроэнергии;
  • надёжность;
  • дешевизна;
  • лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Установка поплавкового клапана в бакЭлектрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Установка поплавкового клапана в бакПоэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Как произвести замену и регулировку поплавкового клапана

Если ремонт поплавка произвести не удалось, то необходимо выполнить его замену. Для этого вам поможет следующая инструкция:

  1. Выпустите всю жидкость из сливного бачка.
  2. Отсоедините водопроводную трубу от поплавкового клапана при помощи гаечного ключа.
  3. Открепите поплавковый рычаг и открутите все гайки.
  4. Произведите демонтаж поплавка.
  5. Следующий этап – установка нового клапана. Действуйте по данной инструкции в обратном порядке.
  6. Напустите воду в сливной бачок и отрегулируйте положение поплавка.

Регулировка его положения выполняется достаточно просто. Наполните бачок водой, и понаблюдайте, чтобы ее уровень не переходил за сливной механизм, она должна немного покрывать его. Чтобы достигнуть необходимого уровня воды в бачке, поплавок нужно или опустить, или поднять. В первом случае жидкости станет меньше. Во втором, наоборот, количество воды увеличится. Зафиксируйте поплавок в правильном положении.

Теперь вы знаете, как устроен поплавковый клапан для унитаза и принцип его работы. Это дает вам возможность самостоятельно производить все ремонтные работы. Не забывайте, что его необходимо выбирать в зависимости от давления воды в вашей квартире, это позволит избежать повторного повреждения механизма. Если ремонт составляющих частей поплавка не помог, то следует полностью заменить его.

Поплавок для бака с водой своими руками

В домашних условиях датчики этого типа позволяют автоматизировать такие процессы, как:

  • контроль уровня жидкости в расходном баке;
  • откачка грунтовых вод из погреба;
  • отключение насоса, когда уровень в колодце падает ниже допустимого, и некоторые другие.
Популярные статьи  Профилактика газового котла своими руками

Принцип действия поплавкового датчика

В жидкость помещается предмет, который в ней не тонет. Это может быть кусок дерева или пенопласта, полая герметичная сфера из пластмассы или металла и многое другое. При изменении уровня жидкости этот предмет будет подниматься или опускаться вместе с ней. Если поплавок соединить с исполнительным механизмом, то он будет выполнять функции датчика уровня воды в ёмкости.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке.

Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды.

Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

  • простота конструкции;
  • компактность;
  • безопасность;
  • автономность — не требуют никаких источников электроэнергии;
  • надёжность;
  • дешевизна;
  • лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает.

Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий.

В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля.

Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают.

Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится.

Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается.

Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается.

При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Заправка бака дозатора пенообразователя

Для начала давайте выясним, что собой представляет дозатор, и как работает механизм заправки емкости для дозировки пенообразователя (ПО).

Установка поплавкового клапана в бак

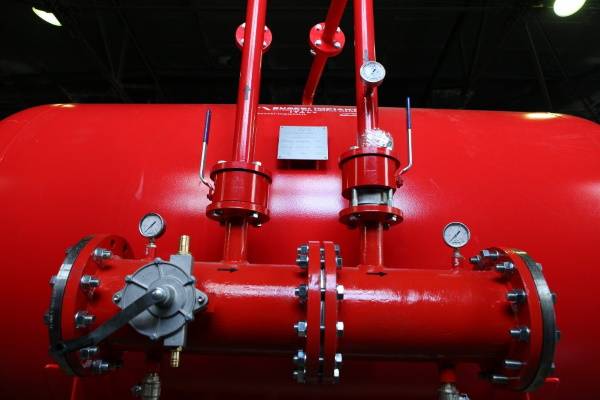

Бак-дозатор является резервуаром, где вода отделена от ПО эластичной емкостью.

По сути, это резервуар, условно поделенный на две основные части.

Половина с водой соединяется с трубопроводом. В этой части нагнетается давление.

Оно сообщается через диафрагму другой части бака, в которой находится пенообразователь.

Под этим давлением пеноконцентрат вытесняется на выход в водный поток, в объеме, пропорциональном давлению.

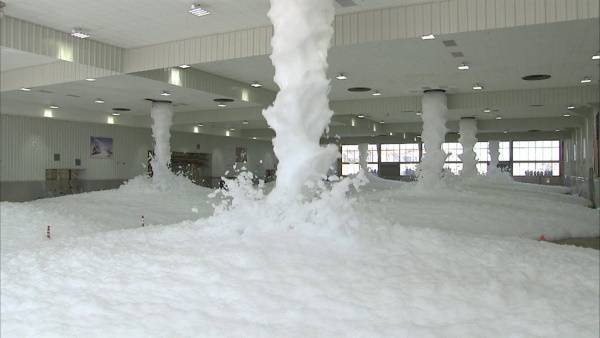

Так раствор ПО идет к дренчерным оросителям либо пеногенераторам для подачи в очаг возгорания.

Установка поплавкового клапана в бак

Это неотъемлемая часть любой установки пожаротушения пеной.

Такая конструкция может иметь дистанционный (удаленный), автоматический тип запуска или запуск вручную.

При заправке такого дозатора используется внешний заливочный насос.

Принцип функционирования поплавкового клапана

В бачках, изготовленных по старым технологиям, установлен поплавковый клапан унитаза с нижним подводом. Главное предназначение такого устройства – обеспечивать оптимальный уровень наполнения бачка.

По мере наполнения установленный поплавок меняет положение. Это обеспечивает остановку процесса подачи воды, если ее уровень достигает конкретной отметки.

Установка поплавкового клапана в бак

Принцип действия

Главный принцип работы технологии поплавкового клапана заключается в следующем. Когда поднимается поплавок, перемещается тяга с загнутым краем.

После этого тяга оказывает воздействие на рычаг, надавливающий на клапан, придавливающийся к седлу специальной прокладкой.Вода полностью прекращает поступать в емкость.

Когда осуществляется слив, выполняется обратная функция. Объем воды снижается и поплавок опускается. Давление рычага на поршень прекращается, вода снова поступает в опустошенную емкость.

Открытая отопительная система с естественной циркуляцией имеет ряд особенностей:

  • Много растворенного воздуха в системе, что может привести к коррозии внутренних металлических элементов в системе.
  • Большая инертность системы. После включения нагрева дом нагревается медленно. Прогревать систему надо постепенно, иначе вода попросту закипит в котле, в то время как в радиаторах она будет еще холодная.
  • Дом прогревается равномерно
  • Большая разница температур между подачей и обраткой
  • Расход топлива больше (низкий КПД), чем в закрытой системе с циркуляционным насосом
  • Независимость от электричества
  • Система простая, в ней практически нечему ломаться. Достаточно простой монтаж.
  • Эстетически не слишком хорошая, т.к. используются трубы большого диаметра, а порой и в качестве радиаторов используются трубы повышенного диаметра
  • Система достаточно громоздка
  • Нельзя в системе использовать антифриз
  • Вода из системы постепенно испаряется, поэтому ее надо периодически доливать. Желательно установить автоматический долив.
  • Котел надо устанавливать в самой низкой точке системы. Лучше всего – в подвале, либо в каком нибудь углублении.
  • Расширительный бак устанавливается в самой высокой точке системы. Если установить его на чердаке – его надо утеплить.
  • Бесшумная работа, из за отсутствия циркуляционного насоса

Но тем не менее эту систему с успехом использовали и используют при монтаже отопления в небольших частных домах высотой в 1 или 2 этажа.

Опишем всю систему по порядку:

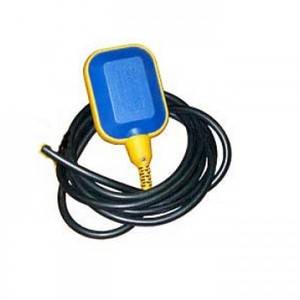

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

  • контроль за работой главной помпы;
  • контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
  • датчик уровня;
  • датчик перелива.
Популярные статьи  Вентиляционный выход для металлочерепицы устройство и монтаж

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

1.1 Разновидности поплавков для насосов

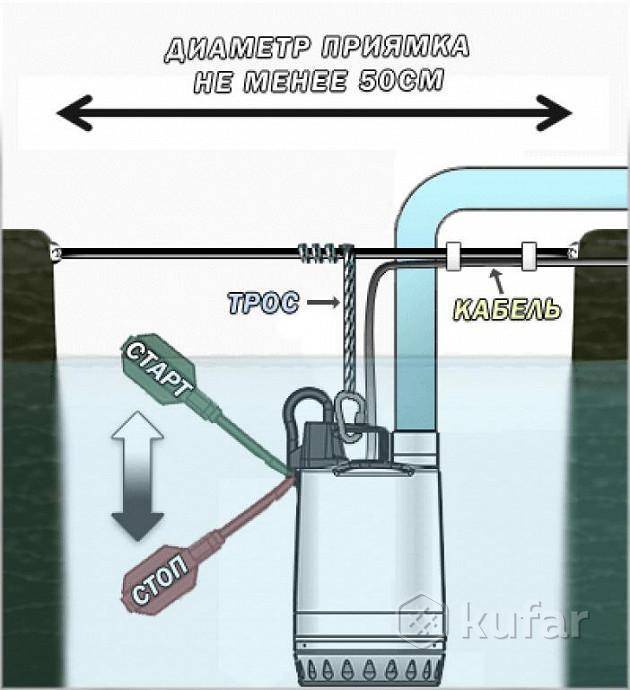

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

  • плавающий корпус из пластика;
  • электрический переключатель;
  • рычаг для контактов переключателя;
  • стальной шарик;
  • три провода в кабеле.

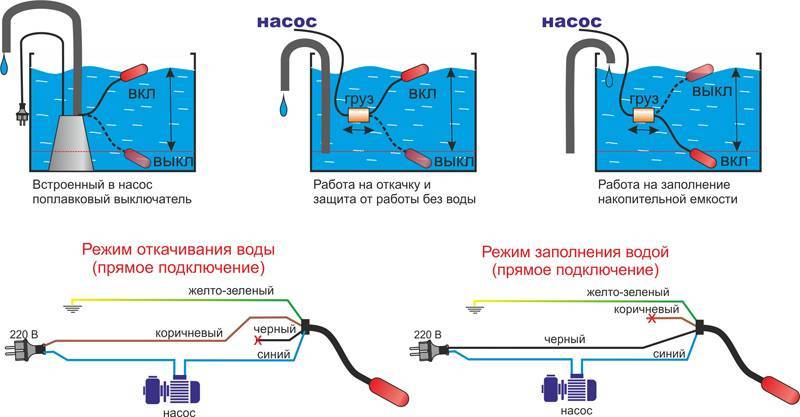

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

  • степень защиты от проникновения IP – 68;
  • напряжение сети 220 вольт плюс-минус 10 процентов;
  • диапазон рабочей температуры от 0 до +60°C ;
  • 8 ампер – максимально коммутируемый ток для реактивной нагрузки;

1.3 Как работает автоматический поплавковый переключатель? (видео)

Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Если котел оборудован встроенным воздухоотводчиком, то на подаче его ставить не нужно

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

  • в группе безопасности котла, присоединенного к системе закрытого типа;
  • на обоих коллекторах теплого пола;
  • если самой высокой точкой является трубопровод, а не радиатор, то в него врезается поплавковый воздухоотводчик;
  • в буферную емкость и бойлер косвенного нагрева, если это предусмотрено конструкцией;
  • на змеевик полотенцесушителя;
  • в общую распределительную гребенку сложной и разветвленной системы (на оба коллектора);
  • на гидравлический разделитель контуров (гидрострелку).

Кроме указанных точек, воздухосбрасыватели ставятся в проблемных местах тепловой сети, где в силу сложных условий прокладки трубы образуют П-образные петли, повернутые кверху. Например, магистраль обходит дверной проем либо лестничный марш поверху, а затем снова опускается вниз. В подобных компенсаторах воздушные пробки образуются с вероятностью 100%, поэтому там нужен воздухоотводчик, лучше – автоматический.

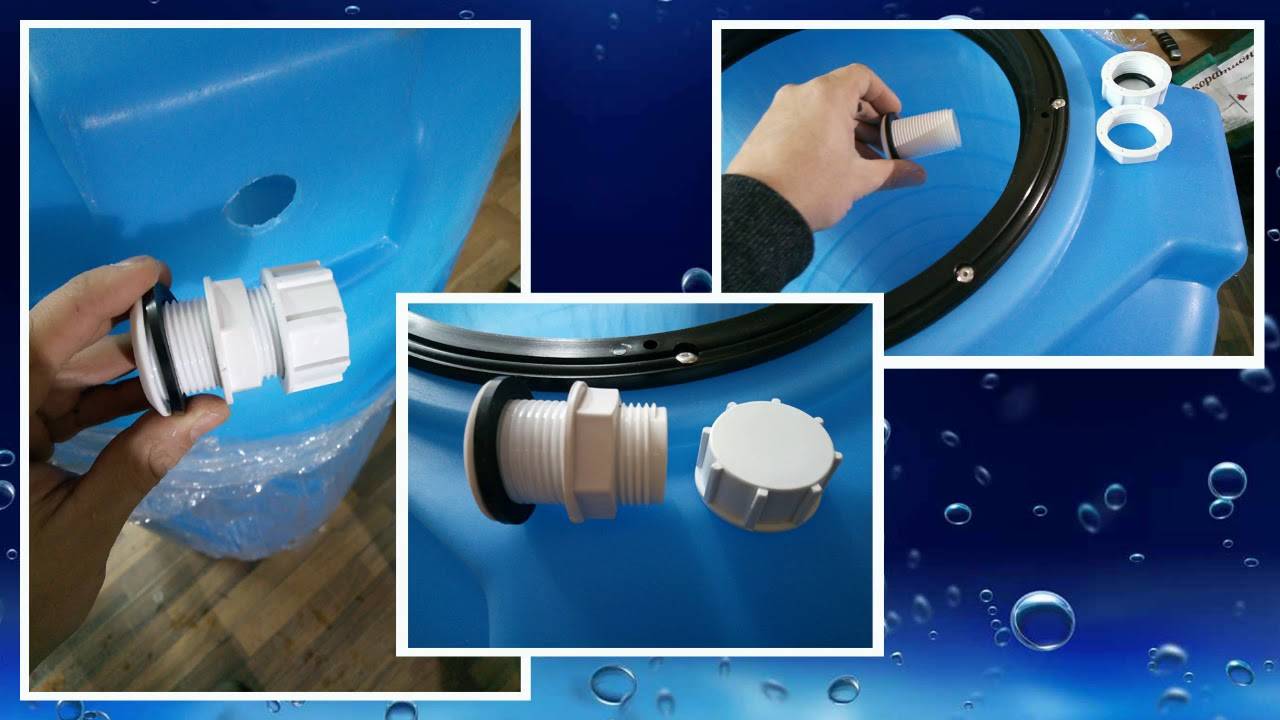

Установка поплавкового клапана в бак
Когда высшей точкой сети является труба или компенсатор, на него монтируется клапан

Если при заполнении тепловой сети водой вы не желаете бегать между радиаторами с отверткой, поставьте вместо вентилей Маевского автоматические угловые воздухоотводчики. Данный вариант подойдет и жильцам квартир, обогреваемых централизованно: в чугунных батареях частенько возникают воздушные пробки, а удалить их оттуда нет возможности.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Установка поплавкового клапана в бак
Регулятор температуры для тэна, термостат
