Мастер класс встроенная USB розетка в кровати, своими руками:

Для этих целей нам необходимо два USB разъема, их можно приобрести в автомагазине, блок питания 12 В на 3 ампера и различные провода, а также коробки, куда можно упрятать соединения. Далее нам потребуется изолента и инструмент с помощью которого необходимо выполнять работу.

Для начала снимаем с кровати крышку.

Подключение USB-розетки: монтаж в стену

Подключение USB-розетки: монтаж в стену

Теперь необходимо проделать с одной и с другой стороны кровати два отверстия, для наших будущих встроенных USB розеток.

Подключение USB-розетки: монтаж в стену

Вот такие отверстия должны получиться у нас в результате нашей работы.

Подключение USB-розетки: монтаж в стену

Теперь нам необходимо приступить к сборке и установке встроенных USB розеток в кровати.

Подключение USB-розетки: монтаж в стену

Это наши USB разъемы для кровати в разобранном виде.

Подключение USB-розетки: монтаж в стену

Приступаем к соединению между собой механизмов.

Подключение USB-розетки: монтаж в стену

Для наших целей, нас вполне устраивают DC-DC преобразователи китайского производства на 3 ампера, они имеют неплохие характеристики. Их можно приобрести в магазине электронных компонентов.

Подключение USB-розетки: монтаж в стену

Не забываем все соединения изолировать изолентой.

Подключение USB-розетки: монтаж в стену

Подключение USB-розетки: монтаж в стену

Итак в итоге мы получаем вот такую необычную конструкцию, установленную позади кровати. Все соединения и механизмы, включая блок питания на 12 В, скрыты в коробках и заизолированы изолентой. Всего мы имеет две встроенных USB розетки, расположенных в разных концах кровати и предназначенных для зарядки мобильного телефона.

Подключение USB-розетки: монтаж в стену

Так выглядит встроенная USB розетка в кровати с лицевой стороны.

Подключение USB-розетки: монтаж в стену

Конструкция, которую я установил в кровати произвела большое впечатление на мою жену. Она в восторге! Сама по себе моя супруга лентяйка, ей порой лень вставать и идти к звонящему телефону, чтобы ответить на звонок. Поэтому установленное мной изделие пришлось ей, как раз по вкусу.

Подключение USB-розетки: монтаж в стену

Видео про установку встроенной USB розетки, своими руками:

Установка и подключение

Процесс монтажа такого устройства отличается чрезвычайной простотой.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Он может быть рассмотрен на примере установки розетки от компании legrand. При этом можно выделить основные этапы работ:

  1. Отключение электропитания. Для этого необходимо выключить соответствующий автоматический выключатель на входном щитке. Далее нужно обязательно проверить отсутствие напряжения на проводах с помощью индикаторной отвертки или тестера.
  2. Если выполняется замена старой розетки, то она должна быть демонтирована. Для установки устройства legrand с USB-разъемом на новом месте необходимо подготовить нишу для монтажной коробки, установить подрозетник и проложить к нему кабель. В случае использования в квартире скрытой проводки придется штробить стену, поэтому установку розетки legrand на новом месте лучше совместить с проведением масштабных ремонтных работ в помещении.
  3. Установка розетки legrand. Встроенный адаптер уже подключен к силовым контактам, поэтому подсоединение фазного (L), нулевого (N) и заземляющего (PE) проводника выполняется к соответствующим контактам устройства.
  4. После подключения розетки legrand, закрепления ее в монтажной коробке и установки защитной крышки необходимо включить питание и проверить работоспособность всех разъемов устройства путем подключения к ним потребителей.

Статья по теме: Как сделать шумоизоляцию стены от соседей

p, blockquote 16,0,0,0,0 —>

Простота установки позволяет с легкостью заменить обычную силовую розетку на более функциональное устройство legrand с USB разъемами.

p, blockquote 17,0,0,0,0 —>

Установка

На практике оказалось, что производитель уже о вас подумал. Монтаж и подключение розетки с USB разъемами ничем не отличается от обычной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем любым удобным способом и все, розетка готова к использованию.

Подключение USB-розетки: монтаж в стену

Единственное, что такая розетка может занимать больше места чем обычная. В первую очередь это зависит от количества портов. Кроме того, сейчас можно купить комбинированную розетку, в которой будут сразу и привычное всем питание на 220V, и порт для интернета, и вход для звуковой системы, и USB в придачу.

Подключение USB-розетки: монтаж в стену

Вполне возможно, что вам нужно будет сделать дополнительные подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем все время таскаться с лишними переходниками.

Выбор розетки

Не стоит волноваться о проблемах и сложностях, которые могут возникнуть во время использования такой розетки. Инструкции для розеток с USB портами не требуются – вставили кабель в розетку, подключили его к условному телефону и все, система работает.

Подключение USB-розетки: монтаж в стену

Покупая розетку не поленитесь, уделите немного внимания изучению характеристик розетки, которую собираетесь купить. Их нужно сопоставить с устройствами в вашем доме, и их потребностями в питании.

Подключение USB-розетки: монтаж в стену

Первую розетку с USB разъемами я купил к рабочему столу. Несколько телефонов, планшет, фотоаппарат, к которым в то время добавились беспроводные наушники и портативные батареи. Всему этому нужны либо USB разъемы, либо места в сетевом фильтре, которые и так уже заканчивались.

Подключение USB-розетки: монтаж в стену

Проблема была в том, что купленная мной розетка выдавала меньше одного ампера на каждый разъем, из-за чего некоторые устройства заряжались очень долго. В общем, пришлось ее заменить, но опыт остался на всю жизнь. Выбирайте разумно.

Подключение USB-розетки: монтаж в стену

USB розетка в машину своими руками

Подключение USB-розетки: монтаж в стену

USB-разъемы для автомобилей можно легко купить на рынке за совсем небольшую сумму. Однако большим удобством при вставлении их в прикуриватель они не отличаются. В этой статье будет рассмотрена и решена такая проблема, а найденный выход сделает разъем более эстетичным и постоянно находящимся под рукой.

Для изготовления розетки USB потребуются следующие материалы и инструменты:

  • Собственно сам USB-разъем;
  • Отвертка;
  • Небольшой кусок пластика;
  • Остро заточенный нож;
  • Наждачная бумага, желательно мелкозернистая;
  • Стяжка и зажимы из металла;
  • Бытовой паяльник и припой.

Подключение USB-розетки: монтаж в стену

Перед началом работы необходимо разобрать имеющийся на автомобиле порт USB. Пластиковую оболочку следует удалить полностью, так как она будет мешать при дальнейших работах, оставить необходимо только внутреннюю начинку.

Подключение USB-розетки: монтаж в стену

Из приготовленного заранее небольшого куска пластика нужно вырезать небольшую крышку будущей розетки. Ее размеры должны полностью соответствовать имеющемуся разъему, в который далее будет вставляться USB-порт. В этом же куске следует подготовить прямоугольный разъем для USB-входа. Если в результате обрезания получились неровные края, следует их аккуратно обработать мелкой наждачной бумагой. В случае наличия в разъеме светодиодного индикатора, необходимо прорезать отверстие и для него.

Для того чтобы пластик имел как можно более презентабельный вид, рекомендую его оклеить самоклеящейся бумагой, желательно однотонной либо кусочком винила подходящей по тону расцветки. Затем, пользуясь металлической стяжкой, устанавливаем внутреннюю начинку разъема USB. При этом необходимо тщательно проверить, чтобы он как можно более точно входил в разъем. Зазоров быть не должно.

Подключение USB-розетки: монтаж в стену

Подключение USB-розетки: монтаж в стену

Подключение USB-розетки: монтаж в стену

На обратной стороне заранее изготовленной крышки устанавливаются специальные металлические зажимы.

В розетку, находящуюся на консоли автомобиля, вставляется подготовленная розетка USB.

Таким образом, автомобильный USB-разъем, изготовленный собственными руками, теперь полностью готов и может использоваться по своему прямому назначению. Также можно собрать и USB розетку для мотоцикла, сделать внешний USB разъем в автомагнитоле, однако, вы также должны быть знакомы с распиновкой портов USB и micro-USB

Подключение USB-розетки: монтаж в стену

Так можно сэкономить некоторую сумму денег на карманные расходы и сберечь собственное время, которое могло быть потрачено для лишней поездки на рынок. Да и ремонт USB разъема автомагнитолы не будет таким и сложным мероприятием.Также советую познакомиться с самодельным источником питания USB в машине .

Розетка 220 В со встроенным USB зарядным устройством

Подключение USB-розетки: монтаж в стену

Электрическая розетка со встроенными двумя портами USB, работающими как стандартное зарядное устройство — тестирование, схема и разборка прибора.

Подключение USB-розетки: монтаж в стену

Как вы уже догадались, это обычная электрическая розетка на 220 вольт, которая дополнительно имеет встроенный источник питания 5 В / 2 А, позволяющий питать устройства через два USB-разъема, например им можете заряжать мобильный телефон, планшет или повербанк.

В продаже есть несколько различных типов подобных розеток. Есть версия на 1 А, 1,5 A и 2 A. Тут выбрана самая мощная версия 5V 2A.

Подключение USB-розетки: монтаж в стену

Передняя часть имеет стандартные размеры, но, конечно, задняя немного больше за счёт платы импульсного преобразователя. Вот сравнение её со старой, которая стояла в стене до замены:

Подключение USB-розетки: монтаж в стену

Около 30 мм глубины. Это неплохо, в большинство банок подойдет.

Подключение USB-розетки: монтаж в стену

Белую фронтальную часть держит 4 пластиковых крючка-защёлки.

Подключение USB-розетки: монтаж в стену

Вид после снятия крышки спереди:

Подключение USB-розетки: монтаж в стену

Плата с импульсным источником питания может быть просто извлечена изнутри, хотя нужно быть осторожным с проводами, лучше аккуратно отодвинуть их отверткой:

Подключение USB-розетки: монтаж в стену

Плата преобразователя 220/5 во всей красе. Некоторые элементы в SMD виде, некоторые в THT (сквозная сборка):

Подключение USB-розетки: монтаж в стену

LED индикатор между портами USB горит постоянно при наличии сетевого напряжения. Весь блок питания собран по типичной топологии обратноходового преобразования напряжения.

Подключение USB-розетки: монтаж в стену

Вот расстояние между первичной и вторичной сторонами (изоляция от сети), однако в конечном итоге трудно оценить развязку, поскольку она также зависит от качества трансформатора.

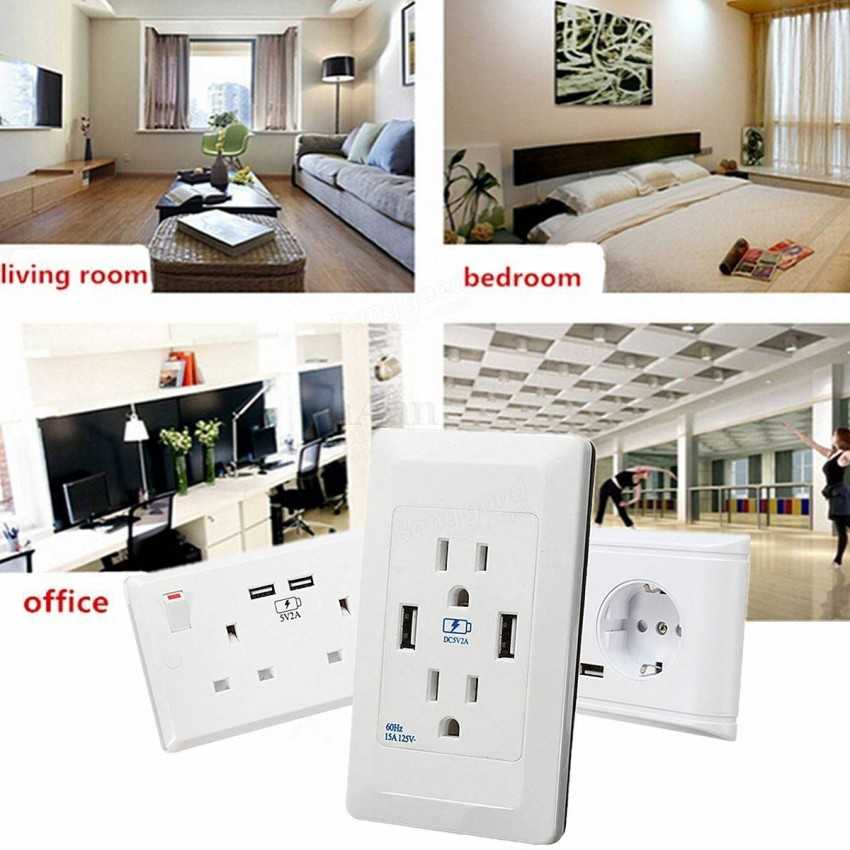

Необходимость USB розеток

В первую очередь для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только их количеством

Это в первую очередь, дальше стоит обращать внимание на напряжение, которое может передать такая вот розетка. Некоторые модели не могут выдать на выходе больше одного ампера

Для многих современных устройств такого будет недостаточно.

Подключение USB-розетки: монтаж в стену

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для своей техники, позитивно сказался на не очень заметных, но приятных аспектах жизни. Все потому, что намного проще найти USB-провод, чем блок питания к нему.

Подключение USB-розетки: монтаж в стену

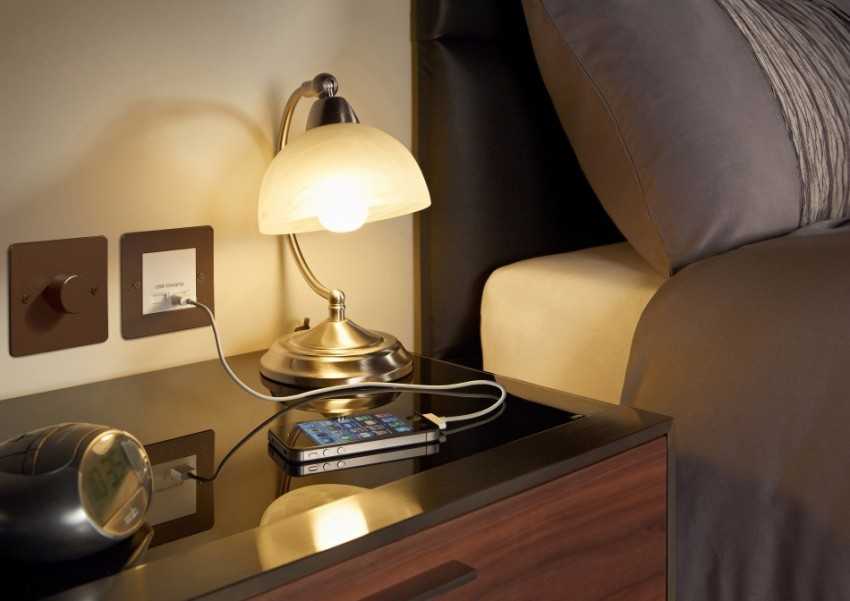

Вы можете ложиться спать, и хотите поставить телефон на зарядку. При этом у вас есть планшет, да и жена тоже не против зарядить телефон ночью. Накладываете на это еще два настольных светильника, которые стоят возле кровати, и уже оказывается, что для всего розеток не хватает.

Подключение USB-розетки: монтаж в стену

Подключение USB-розетки: монтаж в стену

При этом в розетке, да и возле нее, не будут постоянно торчать и валяться блок питания. Лет десять назад они бы не казались большими, но сейчас, когда телефоны и телевизоры все тоньше, человека тянет к минимализму.

Подключение USB-розетки: монтаж в стену

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

  • Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
  • Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
  • Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в  заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

  1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
  2. Зачищают контакты.
  3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
  4. Если имеются контактные винты, ослабляют их.
  5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
  6. Закрепляют корпус к стене или в подрозетник.
  7. Закрепляют лицевую панель.
  8. Устанавливают клавишу.

Схема подключения одноклавишного выключателя при этом выглядит так:

Схема подключения одноклавишного выключателя

Видео

Установка одноклавишного выключателя + схема
Установка накладного выключателя

https://youtube.com/watch?v=5dRmDsrAR3U

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

  1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
  2. Зачищают контакты.
  3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
  4. Если имеются контактные винты, ослабляют их.
  5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
  6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
  7. Закрепляют корпус к стене или в подрозетник.
  8. Закрепляют лицевую панель.
  9. Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача  — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Видео

Установка двухклавишного выключателя + схема

Классификация USB розеток

Активное внедрение общего стандарта вызвало быстрое развитие различных видов розеток. Основными критериями, по которым может быть выполнена классификация таких изделий, являются:

  1. Количество USB портов.
  2. Величина тока, выдаваемого адаптерами.
  3. Дополнительные функции, такие как подставка для мобильного телефона или возможность отключения разъемов.

Кроме уже привычных розеток, для установки которых необходимо наличие монтажной коробки, применение нашли изделия, представляющие собой, по сути, переходник, который позволяет запитать от стандартного штепсельного разъема одновременно бытовой потребитель и зарядное устройство.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Преимущества

  1. Удобство, обеспечиваемое при эксплуатации мобильных устройств. Для их зарядки нет необходимости применять дополнительный адаптер. USB разъем позволяет заряжать аккумуляторы с помощью одного лишь data кабеля.
  2. Простота монтажа. Процесс установки такого устройства не отличается от монтажа обычной точки подключения электроприборов.
  3. Многообразие моделей позволяет без труда подобрать необходимое устройство, подходящее к интерьеру любого помещения.
  4. Увеличенная скорость заряда аккумуляторов, достигаемая за счет повышенного тока, который выдается адаптером.
  5. Возможность не занимать силовые разъемы розетки зарядными устройствами, а использовать их для подключения более мощных потребителей (только для устройств, имеющих силовые разъемы).

h3 2,0,0,0,0 —>

Недостатки

  1. Некоторые производители, в числе которых и Apple, не перешли на стандартный интерфейс, в результате чего USB разъем не может быть использован для заряда аккумуляторов их производства.
  2. Незначительное потребление тока даже при отключенных потребителях.
Популярные статьи  Утепляемся на зиму уплотнитель для пластиковых окон

h2 3,0,0,0,0 —>

Розетка с usb зарядкой

Бывают случаи когда к одной розетки нужно подключить светильник и одновременно зарядить телефон, вот к вашему вниманию розетка со встроенным usb гнездом для зарядки вашего смартфона.

Материалы: 1. Блок питания (5В, 0.5А)2. USB гнездо3. Розетка4. Проводки.

Инструменты:

1. Клеевой пистолет2. Паяльник (флюс, припой)3. Кусачки4. Нож.

Для начала разбираем зарядник, и извлечём от туда плату питания.

Мы можем наблюдать что в нашем блоке питания нету usb гнезда, эту плату можно заменить уже готовой со встроенным гнездом такую как на фото, но к сожалению она у меня вышла из строя.

Далее размещаем плату в корпусе розетки. Если у вас розетка другой формы то вы её можете установить как нибудь по другому.

Установив плату я заметил что у меня вот таких два выступа, которые будут мешать при установки розетки. Я их срезал при помощи кусачек, это были контакты которые идут к 220В. Не бойтесь плата работать будет, останется лишь только припаять провода в другое место.

Берём два проводка (5-8 см.).

Припаиваем два эти провода от платы к контактам розетки.

Гнездо usb я разместил на передней панели розетки.

Далее делаем разметку и вырезаем отверстие под гнездо.

Я сделал это при помощи нагретого ножа, и в конце выровнял при помощи маленького напильника.

На плате я удлинил провода, так-как они были слишком короткие. К этим проводам в дальнейшем подключим usb гнездо.

Плюсовой контакт usb справа, а минус соответственно слева. Спаиваем.

Вот такая схема у нас получилась, которую ещё нужно установить во внутрь розетки.

Перед установкой всей схемы, предварительно подключаем провода которые будут питать саму розетку.

На термоклей приклеиваем плату к стенке розетки.

Данную процедуру проделываем с остальными компонентами.

Розетка с usb зарядкой готова. Осталось лишь только установить у вас в гараже или у себя в комнате. Ещё можно добавить в разрыв выключатель, чтобы наша плата не работала в холостую.

голоса

Рейтинг статьи

Превышение тока USB 2 А

А теперь проверим, что произойдет если превысить номинальный уровень 2 А этого преобразователя. Вот тут уже выходное напряжение выходит далеко за пределы стандарта USB. Но по паспорту инвертор имеет ток до 2 А, поэтому он так приблизительно и должен работать при перегрузке.

  • Нагрузочный ток: 2,20 А
  • Напряжение: 3,12 В
  • Мощность, потребляемая от сети: 9,6 Вт

Проведём 12-ти часовой тест под нагрузкой 1,5 A. Розетка была нагружена таким образом, чтобы в течение 12 часов потреблялось приблизительно 1,5 А тока. Все при комнатной температуре. Постепенно все больше и больше блок питания нагревался до 55 C. Но барьер 60 C не был превышен. Все время выходное напряжение и ток оставались более-менее одинаковыми. Ничего не плавилось, не дымило, тест прошел довольно хорошо.

Подключение USB-розетки: монтаж в стену

Как подключить розетку

Для удобства провода для розетки должны выступать на 50 – 80 мм. Чтобы будущая розетка стояла ровно, периодически пользуйтесь уровнем.

1. Сперва отметим карандашом место, где будет стоять розетка, предварительно поместив ее в коробку или специальное углубление (если Вы решили ставить розетку без коробки).

2. Аккуратно вытаскиваем провода, концы которых зачищаем от изоляции на 10 мм

Обратите внимание на то, что провода не должны переплетаться между собой

3. Мы рассматриваем подключение современной розетки с тремя жилами, одна из которых является заземлением, вторая – фазой, а третья – нулевым проводом.

Розетка с внутренним блоком имеет три клеммы. К этим трем клеммам и нужно подсоединить три жилы розетки.

4. Внутренний блок розетки на лицевой стороне имеет монтажные винты. Если поочередно вкручивать эти винты отверткой, то имеющиеся на розетке внешние лапки начнут разводиться и упираться в пластиковую коробку либо непосредственно в стену (смотря, что конкретно у Вас).

Таким образом прикрепляем внутренний блок согласно ранее сделанной разметке.

Внимание! Вкручивать монтажные винты на лицевой стороне внутреннего блока розетки следует поочередно, тогда вся конструкция будет закрепляться равномерно. Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок

В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке

Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок. В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке.

5. Все, что теперь нужно сделать – это защелкнуть защитную окантовку или корпус розетки, а также закрутить винтами, если они имеются.

Аналог

Естественно, вы можете сделать розетку с USB своими руками, но стоит ли это делать? Если работа с паяльником и микросхемами для вас нормальная практика – то почему бы и не попробовать. В противном случае вы можете столкнуться не только с техническими проблемами, но и с эстетическими.

Подключение USB-розетки: монтаж в стену

Розетка своими руками предусматривает так званое улучшение обычной, что само собой не было предусмотрено производителем. Кроме того, я видел случаи, когда обычную одинарную розетку превращали в такой аналог. О том, что выглядела она как чудовище можно даже не говорить.

Подключение USB-розетки: монтаж в стену

Дело ведь в другом – разъем находился сразу под отверстиями для вилки. Другими словами, вставив в эту розетку вилку лампы вы уже теряете ее универсальность.

Подключение USB-розетки: монтаж в стену

  • Что подарить любимому мужу на день рождения необычного. Список идей + видео
  • Может ли не собственник машины оформить ОСАГО
  • Радоновые ванны: показания и противопоказания, отзывы врачей, польза и вред, правила приема

Подключение USB-розетки: монтаж в стену

Высота установки розеток

Высота установки розеток, в первую очередь, определяется безопасностью, так как электричество – источник повышенной угрозы жизни и здоровью. Кроме того, нужно учесть, где розетки будут расположены удобнее для использования: место должно быть доступно и функционально, но не портить общее впечатление от интерьера.

Для разных помещений расположение розеток относительно пола и соседних объектов различно.

В ванной комнате розетки устанавливают на высоте не менее 30 см от пола, но лучше 80 -110 см, так как случаются непредвиденные аварии с водопроводом, потопы и прочее

Для ванной комнаты важно также выдерживать расстояние между розетками и раковиной, ванной, душевой кабиной не менее 60 см, во избежание попадания брызг. С той же целью в ванной комнате отдаётся предпочтение розеткам с IP54 и более

Безусловно, в ванной комнате допустима только установка розетки с заземляющим контактом.

Разделение ванной на зоны, согласно ПУЭ. В зонах 0-2 запрещено размещать розетки. Это можно делать только в секторе 3 с соблюдением условий безопасности.

На кухне высота установки розеток определяется их функциональной нагрузкой. Если к розетке будут стационарно подключены такие приборы, как холодильник, стиральная машина, посудомоечная машина, то рекомендуемая высота 15 – 30 см от уровня пола. Если же розетка или блок розеток будет использоваться для различных мелких электроприборов (блендер, мультиварка, тостер, кофеварка) и установлена возле зоны готовки, то высоту монтажа выбирают на 10 – 20 см над уровнем столешницы или 100 – 110 см от уровня пола. От мойки и газового оборудование розетки следует располагать на расстоянии 50 – 60 см. Так как на кухне тоже есть опасность протечек, то розетки лучше заземлить.

Установка розеток на кухню

В жилых помещениях особых требований к высоте установки розеток нет. В современном интерьере для того, чтобы провода подключенных приборов не сильно бросались в глаза, расстояние от уровня пола до розетки выбирают 15 – 30 см. В советское время установка внутренних розеток регламентировалась на высоте 80 см. Это было обусловлено двумя факторами: во-первых, удобством – не требовалось низко наклоняться для подключения электроприбора. Во – вторых, фактор экономии – разводка электропроводки осуществлялась сверху вниз и даже 50 см провода в масштабах всей страны давали существенное удешевление строительства.

Популярные статьи  Септик для дачи без откачки и запахов

Рекомендуемые расстояния установки элементов электропроводки

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

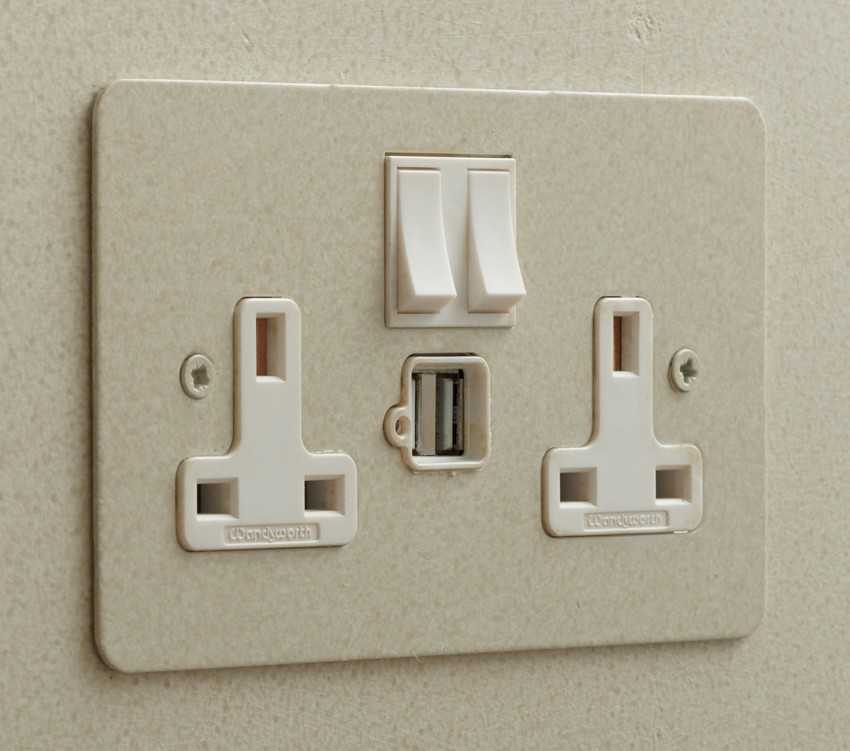

Розетка с USB портом в одном корпусе

Внутри USB-розетка имеет модуль преобразователя напряжения 220 В на 5 В постоянного тока и плату с ЮСБ-портом. Модуль может иметь два выхода на разные токи заряда. Однако, некоторые производители выходы для заряда девайсов объединяют.

Встроенная

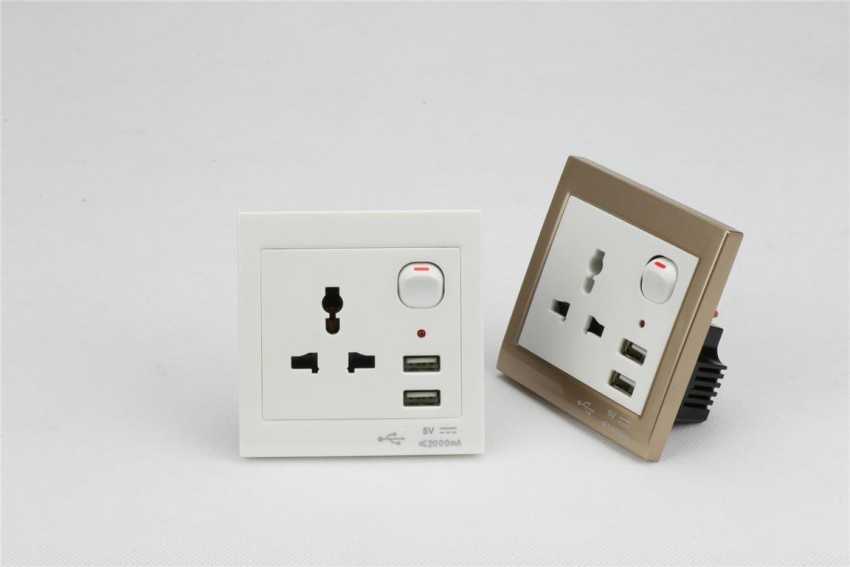

Встроенная розетка с USB: встраиваемые USB розетки представляют собой единый блок, внутри которого расположен блок питания и от одного до четырех USB разъёмов, расположенных на лицевой панели. Визуально он практически не отличим от обычной силовой встраиваемой розетки.

К преимуществам такого вида розеток можно отнести удобство их использования, стационарность и привлекательный внешний вид. Из недостатков отмечают повышенное энергопотребление в связи с потреблением электроэнергии даже в режиме холостого хода. Это значение не столь существенно и колеблется в пределах 0,1 – 0,5 Вт, но за месяц может набежать до 400Вт.

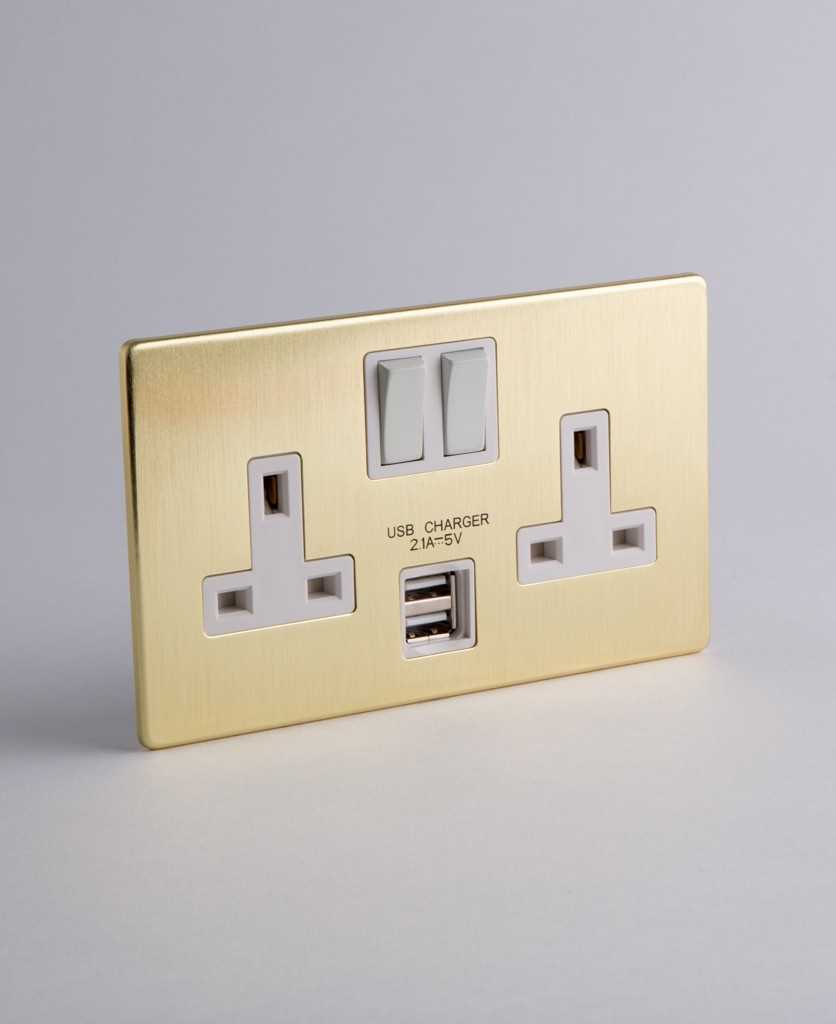

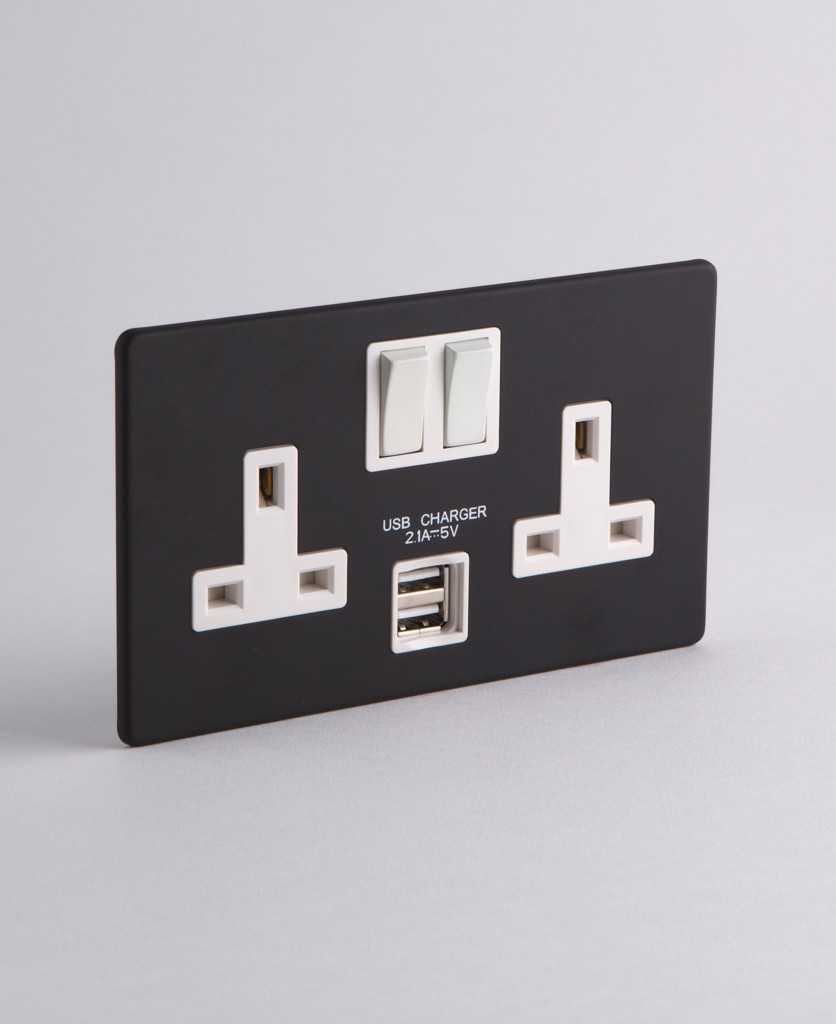

Двойная

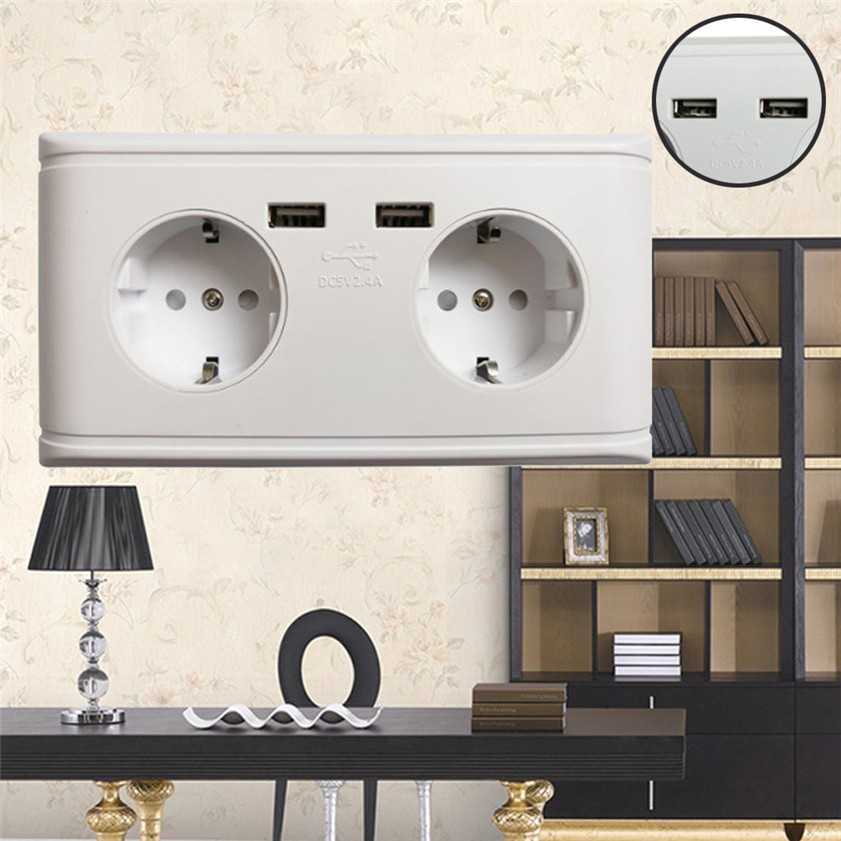

Двойная розетка с USB: встраиваемая розетка двойная для скрытой проводки с USB очень удобная в эксплуатации. Имея такие силовые розетки USB, Вам уже не нужно использовать адаптеры для зарядки телефона и др. устройств. Достаточно обычный кабель USB для подзарядки Вашего девайса подключить к розетке с USB и зарядить устройство.

К тому же зарядники частенько перегорают от перепада напряжения или теряются где-то в квартире. В отличие от них сам кабель для зарядки при правильной эксплуатации не перегорит и прослужит не один год.

Накладная

Накладная розетка с USB: всегда можно сделать розетку накладной из встраиваемой посредством переходника. Накладной блок и в него внутренняя розетка. На примере Legrand серии Valena  776181. Цена, правда, у любого из нормальных производителей, боюсь, не понравится, но это уже отдельная история.

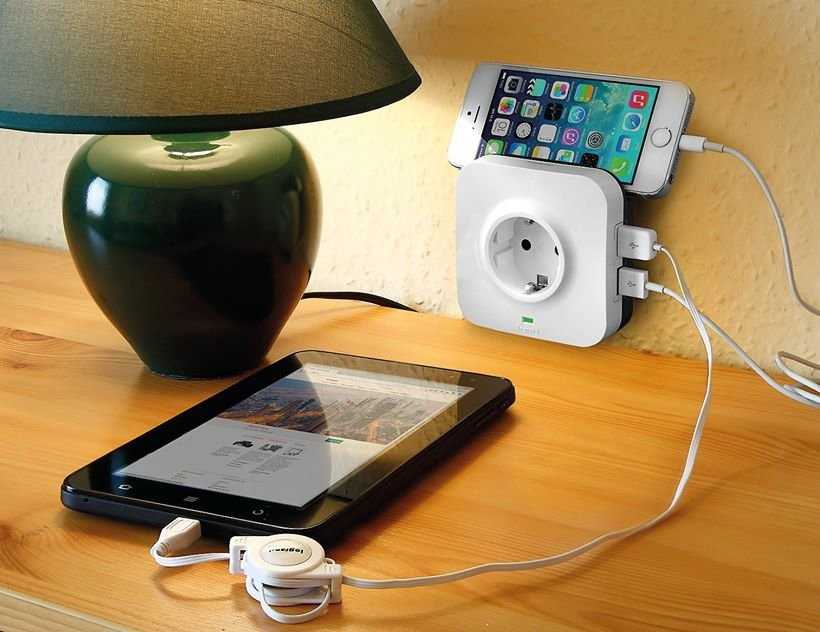

Переходник

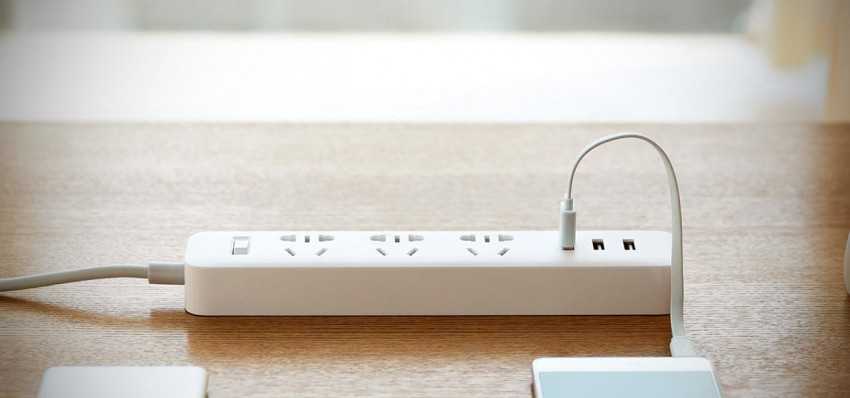

Так же есть розетки-переходники. Их преимущество в том, что их вообще не надо никуда монтировать. Воткнул в существующую сетевую розетку и получил выход на 220 вольт еще и USB-разъем, для зарядки гаджетов . Необходимо производить эти действия в другом помещении — пожалуйста, перенеси и никаких проблем. Прошла необходимость и убрал устройство в стол.

Legrand

Розетка с USB Legrand: cиловые розетки Legrand с разъемом USB C позволяют использовать бытовую и офисную технику и при этом одновременно заряжать мобильные устройства. Новые модели отличаются стандартными размерами и занимают одно установочное место в постовой рамке.

Современный зарядный модуль USB C 5В 1.5 позволяет подключаться напрямую, не требуя дополнительных переходников, адаптеров и соединений. Он также оснащён встроенной электронной защитой от перегрузки, что обеспечивает дополнительную безопасность гаджетов во время подзарядки и предотвращает их выход из строя.

Schneider

Розетка с USB Schneider: двойная USB розетка Schneider Electric Unica — простое и надежное устройства для подключения одного или двух устройств для зарядки посредством USB-кабеля. При подключении двух устройств отдача 1050 мА при 5 В, одного — 2100 мА.

  • Преимущества USB-розеток Schneider Electric:
  • Многоуровневая система контроля исключает поставку бракованных моделей.
  • Безопасность материалов для здоровья.
  • Высокое качество сборки и отсутствие отклонений от проектированной геометрии.

Леруа Мерлен

Розетка с USB Леруа Мерлен: встраиваемая розетка Werkel с керамической контактной площадкой подойдет для систем скрытой электропроводки с заземлением. Розетка предназначена для монтажных рамок, лицевая часть выполнена из долговечного пластика в белом цвете.

Особенности:

  • компактная встраиваемая конструкция;
  • керамическая контактная площадка;
  • защитные шторки на контактах;
  • 2 USB-разъема.

Полезная розетка по крайне завышенной цене и с посредственным качеством изготовления и сборки, можно брать с оговорками. Недостатки: издает неприятный низкочастотный звук, который слышно в тишине.

Установка

На практике оказалось, что производитель уже о вас подумал. Монтаж и подключение розетки с USB разъемами ничем не отличается от обычной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем любым удобным способом и все, розетка готова к использованию.

Подключение USB-розетки: монтаж в стену

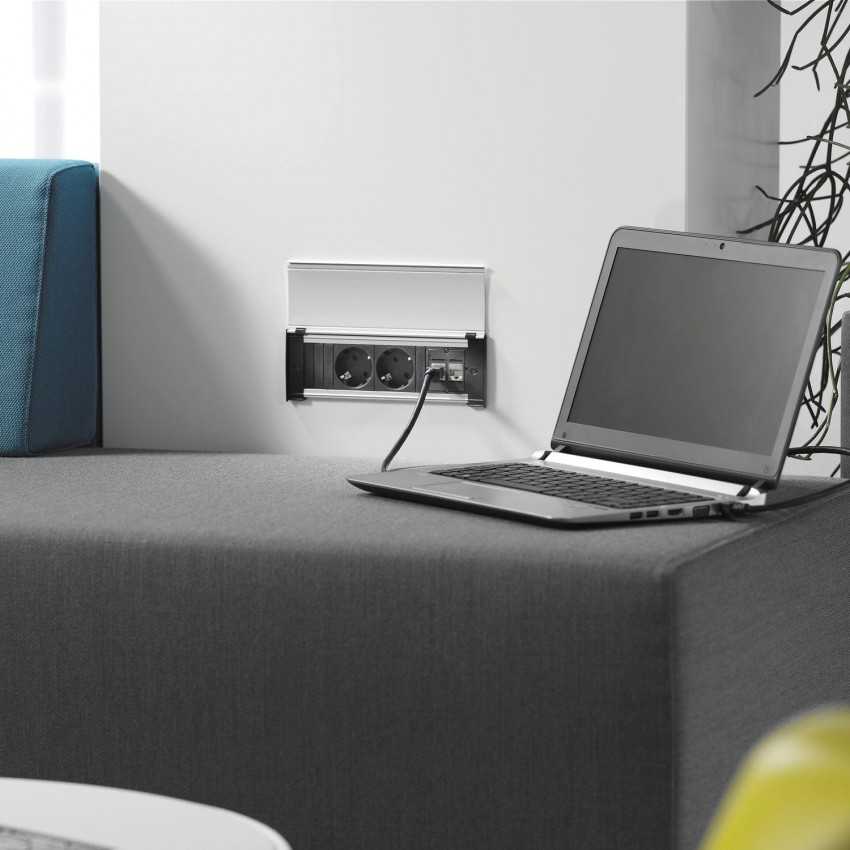

Единственное, что такая розетка может занимать больше места чем обычная. В первую очередь это зависит от количества портов. Кроме того, сейчас можно купить комбинированную розетку, в которой будут сразу и привычное всем питание на 220V, и порт для интернета, и вход для звуковой системы, и USB в придачу.

Подключение USB-розетки: монтаж в стену

Вполне возможно, что вам нужно будет сделать дополнительные подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем все время таскаться с лишними переходниками.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Подключение USB-розетки: монтаж в стену
Узел прохода вентиляции через стену
