Введение

По состоянию на 1 октября 2014 г. силами разработчиков схем теплоснабжения в России из 11627 муниципальных образований, где присутствует необходимость в разработке схем, они в том или ином виде были разработаны и утверждены в 8183, т.е. чуть более, чем в 70% муниципальных образованиях, при этом требовалась разработка еще 3444 схем теплоснабжения . Естественно, до конца 2014 г. количество городов и поселений, утвердивших свои схемы теплоснабжения, возросло.

Начало 2015 г. ознаменовалось первой волной по запуску кампании по актуализации схем теплоснабжения во исполнение п. 23 Требований к порядку разработки и утверждения схем теплоснабжения, а также к порядку их актуализации, утвержденных Постановлением Правительства РФ от 22.02.2012 г. № 154 (далее — Требования к разработке схем).Настоящая статья посвящена анализу этой кампании 2015 г. и дальнейшим возможным перспективам совершенствования схем теплоснабжения городов и поселений РФ.

Значения коэффициентов смешения

Расчетная температура в тепловой сети, °С

Расчетная температура в системе отопления, °С

Нормальная работа элеватора происходит при H/h = 8-12 (H— располагаемый напор на вводе; h — сопротивление системы отопления).

Следует иметь в виду, что значение расчетного напора перед элеватором прямо пропорционально сопротивлению системы отопления. Поэтому увеличение сопротивления системы отопле­ния, например, в 1,5 раза вызовет увеличение расчетного напора Я также в 1,5 раза.

Присоединение с насосом на перемычке (в). В том случае, если смешение воды не может быть выполнено с помощью эле­ватора, устанавливают насос на перемычке между подающим и обратным трубопроводами системы отопления. Смешение с по­мощью элеватора не может быть выполнено по следующим при­чинам: напор в месте присоединения недостаточен для нормаль­ной его работы; потребная тепловая мощность смесительного узла велика и выходит за пределы мощности изготовляемых элеваторов (обычно больше 0,8 МВт — 0,7 Гкал/ч).

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы. При установке смесительных насосов, рассчитанных на большую подачу, применяют в качестве смесительных насосов центробежные типа К и КМ. Подача насоса равна G2=1.1G1, а на­пор должен быть равен H = 1.15h (где h — сопротивление системы отопления).

Присоединение с насосом на подающем трубопроводе системы отоп­ления (г). Насос на подающем трубопроводе устанавливают в том случае, если наряду со смешением воды требуется повысить давление в подающем трубопроводе в месте присоединения системы отопления (статическая высота системы отопления выше давления в подающем трубопроводе в месте присоединения).

Подача насоса равна G3 = 1,1 (1 + U)G1,а напор должен быть равен:

где h — сопротивление системы отопления; hn — разность между статической высотой системы отопления и пьезометрической высотой в подающем трубопроводе тепловой сети в месте при­соединения, м.

Присоединение с насосом на обратном трубопроводе системы отопления (д). Насос на обратном трубопроводе устанав­ливают в том случае, если наряду со смешением воды требуется снизить давление в обратном трубопроводе в месте присоединения системы отопления (давление больше допустимого для системы отопления). Подача насоса в этом случае равна С3 = 1,1 (1 + U)G1 а напор должен иметь значение, обеспечивающее требуемое дав­ление в обратном трубопроводе.

Независимое присоединение (е). Если давление в обрат­ном трубопроводе в тепловой сети выше допустимого давления для системы отопления, а здание имеет значительную высоту или расположено на высоком месте по отношению к рядом стоящим зданиям, то систему отопления присоединяют по независимой схеме.

По независимой схеме допускается присоединять здания вы­сотой 12 этажей и более. Независимая схема основана на отделе­нии системы отопления от тепловой сети с помощью теплообмен­ника, вследствие этого давление в тепловой сети не может пере­даваться теплоносителю системы отопления. Циркуляция теплоносителя осуществляется с помощью циркуляционных на­сосов типа К и КМ. Подачу насоса определяют по формуле

где Q — мощность системы отопления, кДж/ч (Гкал/ч); С — теп­лоемкость воды, Дж/(кг·ч); T11,T22 — расчетная температура воды соответственно в подающем и обратном трубопроводах системы отопления, °С

Случается, что частные дома, находящиеся в черте города, расположены рядом с проложенными сетями центрального теплоснабжения, а некоторые даже подключены к ним. Конечно, в нынешнее время в приоритете – отопление индивидуальное, а централизованное постепенно уходит в прошлое. Но если дом уже подключен к сети либо есть проблемы с автономной системой, то надо пользоваться тем, что есть в наличии. Для совместной работы источника тепла с потребителями используется зависимая и независимая система отопления. Что они собой представляют, а также плюсы и минусы обеих схем будут изложены в данном материале.

Независимая закрытая система отопления

В настоящее время при устройстве новых котельных стала чаще применяться независимая схема присоединения системы отопления. В ней имеют место основной и дополнительный контур циркуляции, гидравлически разделенные теплообменником. То есть, теплоноситель от котельной или ТЭЦ идет до центрального теплового пункта, где попадает в теплообменник, это и есть главный контур. Дополнительный контур – это система отопления дома, теплоноситель в нем циркулирует через этот же теплообменник, получая тепло от сетевой воды из котельной. Схема работы независимой системы показана на рисунке:

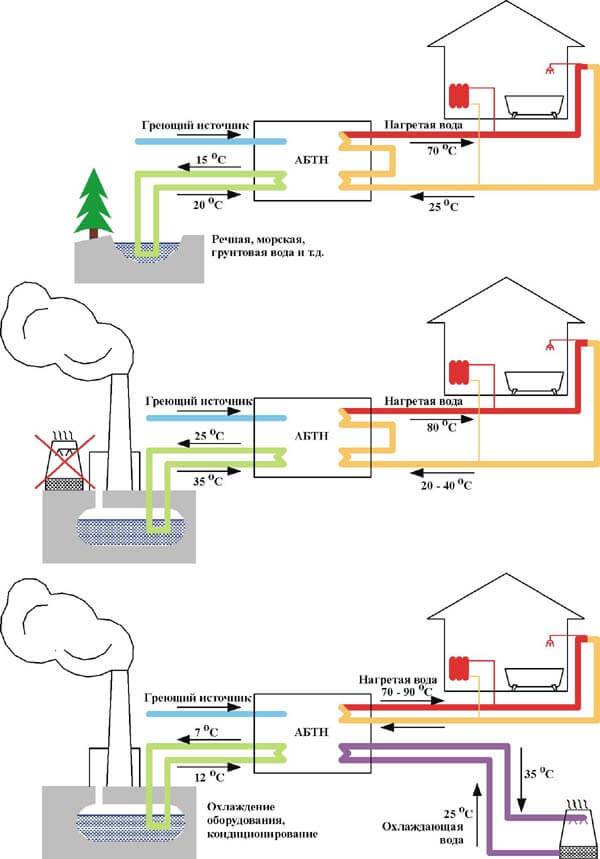

Схема теплоснабжения

Схема теплоснабжения

А как же быть с централизованной подачей горячей воды, ведь теперь брать ее из магистрали нельзя, там слишком высокая температура (от 105 до 150 ºС)? Все просто: независимая схема подключения допускает установку любого количества пластинчатых теплообменников, присоединенных к магистральным трубопроводам. Один будет обеспечивать теплом отопительную систему дома, а второй может готовить воду для хозяйственных нужд. Как это реализуется, показано на схеме:

Схема теплоснабжения

Чтобы горячая вода поступала всегда одинаковой температуры, контур ГВС делается замкнутым с организацией автоматической подпитки в обратном трубопроводе. В многоквартирных домах циркуляционную обратную линию ГВС можно увидеть в ванной комнате, к ней подсоединяются полотенцесушители.

Очевидно, что эксплуатация независимой системы отопления имеет массу преимуществ:

  • домашний контур отопления не зависит от качества внешнего теплоносителя, состояния магистральных сетей и перепадов давления. Вся нагрузка ложится на пластинчатый теплообменник;
  • есть возможность регулировать температуру в помещениях с помощью термостатических вентилей;
  • теплоноситель в малом контуре можно отфильтровать и очистить от солей, главное, чтобы трубы были в хорошем состоянии;
  • в системе ГВС будет вода питьевого качества , поступающая в дом по водопроводной магистрали.
Популярные статьи  Теплый плинтус своими руками

Тем не менее из-за грязного теплоносителя низкого качества в центральной сети потребуется периодическая промывка независимой системы отопления, а точнее, — пластинчатого теплообменника. Благо, сделать это не так уж сложно. Еще из недостатков следует отметить более высокие затраты на приобретение оборудования, а именно: теплообменников, циркуляционных насосов и запорно — регулирующей арматуры. Зато закрытая система надежнее и безопаснее открытой, она больше отвечает современным требованиям и лучше адаптирована к новому оборудованию.

Можно ли из зависимой системы сделать независимую

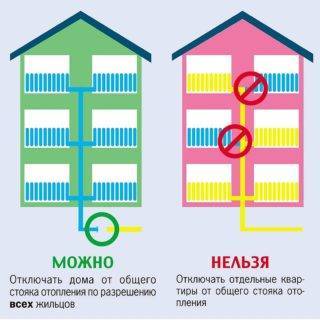

Схема теплоснабженияПереход на независимое отопление возможен по специальному разрешению коммунальных служб

Зависимую схему посредством нескольких технологических приемов можно переделать в независимую систему с реализацией теплоснабжения при помощи:

  • Бункера и ленты-транспортера для твердотопливного котла. При прогорании топливных материалов новые порции поступают в топку на транспортной ленте. Она запитывается от электросети.
  • Пиролизного котла. Горение занимает два этапа. На первом осуществляется пиролиз дров с минимальной подачей кислорода, на втором – сжигается остаточный газ. Для создания тяги применяется электровентилятор.
  • Оборудования с верхним горением. За счет тления верхнего слоя устройство работает 5 суток на одной закладке топлива. Воздушные массы нагнетаются электрическим вентилятором.

При зависимой схеме вода поступает в систему через элеватор и смешивается с возвратными массами. Независимая система исключает данный процесс – нагрев происходит через теплообменник. Теплоснабжение может работать в привязке к электричеству или автономно. Подбирать способ подключения необходимо по площади обогрева и типу объекта.

Независимая система

Независимая схема объединения системы отопления является инновационным решением обогрева коттеджа. Теплоноситель от источника сначала попадает в центральный тепловой пункт. После этого он попадает внутрь главного контура: теплообменника. Теплоноситель циркулируя в нем, получает тепло от сетевой воды, полученной из котельной, все это происходит в системе отопления дома, которую также называют дополнительным контуром.

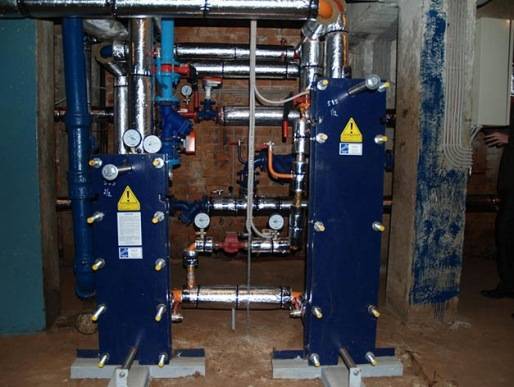

Чтобы подавать горячую воду, устанавливают специальные теплообменники, называемые пластинчатыми. Их количество не ограничено, обычно около от 2 до 5. Их подключают к магистралям, каждый теплообменник играет определенную роль: один работает с целью обогрева комнат, второй обеспечивает наличие теплой воды для домашних работ.

Основные плюсы независимой системы отопления:

  • пропадает зависимость от качества наружных характеристик, таких как качество теплоносителя, магистралей. Не возникает никаких неприятностей из-за перепадов давления, всю работу на себя берет пластинчатый теплообменник;
  • появляется возможность установки термостатических вентилей, регулировки температуры в доме;
  • теплоноситель в дополнительном контуре можно почистить;
  • вода, которая поступает по магистрали, питьевая;

К минусам независимой системы отопления можно отнести достаточно высокую стоимость такой системы.

Виды независимых систем

Двухтрубная больше подходит для многоэтажных зданий. Есть горизонтальная и вертикальная разводки, подающая магистраль, и, соответственно, магистраль обратная. Преимуществом является одинаковый прогрев батарей, независимо от расстояния до котла. При подающей магистрали есть единый стояк, к которому подключаются все аппараты для отопления.

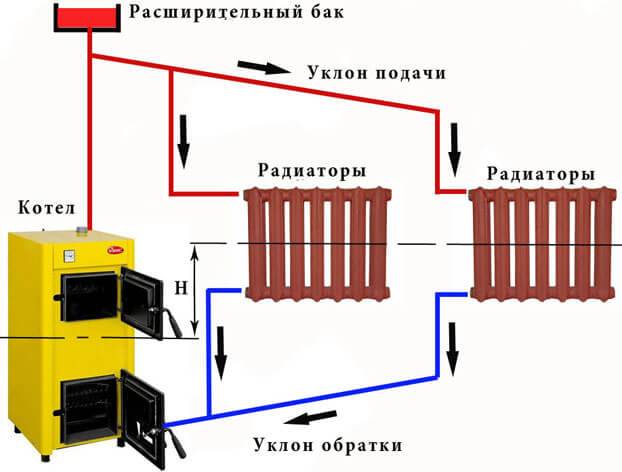

Схема теплоснабжения

Для вертикальной независимой схемы к стояку присоединяются радиаторы на каждом этаже самостоятельно. К каждому радиатору подведено 2 трубы: прямоточная и обратная. Такая система материально затратная, но позволяет регулировать температуру каждой комнаты. Стояки горизонтальной схемы устанавливают в нескольких местах по дому и подключают к ним батареи. Сделать грамотный монтаж могут только специалисты.

Лучевая система прокладывается под полом, чтобы не изуродовать интерьер комнат. Металлопластиковые трубы прокладывают от распределительного коллектора и прячут под поверхностью. Система позволяет настраивать определенную температуру в каждой комнате, но при этом значительно возрастают траты на обслуживание, монтаж. Также можно отключить любой радиатор, при этом не отключая все отопление целиком. Прогреваются все комнаты равномерно, вероятность того, что вода или другой теплоноситель вытечет из труб, близится к нулю из-за отсутствия стыков.

Схема теплоснабжения

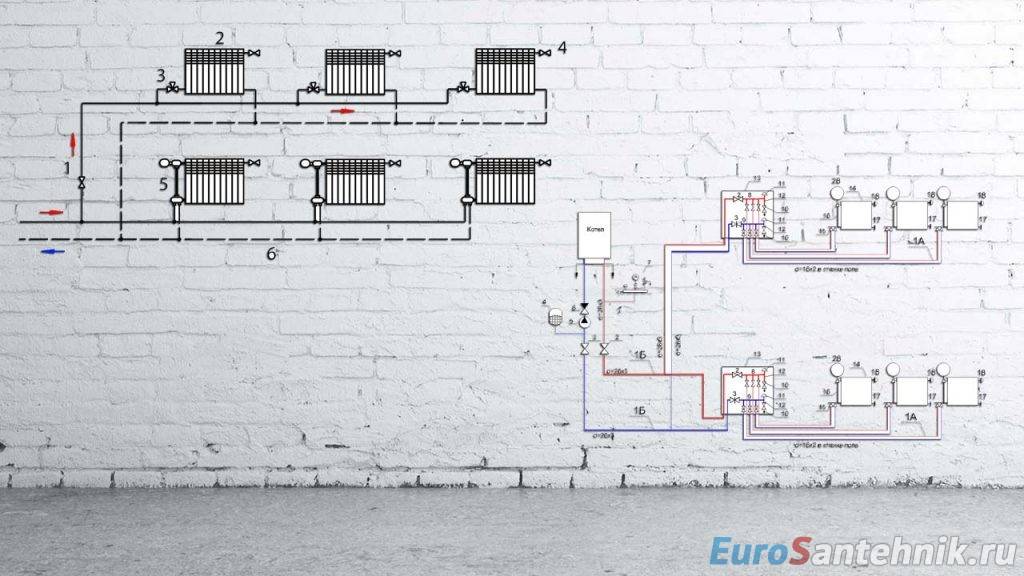

Схематичная разница между двухтрубной и лучевой схемой отопления

Теплый пол — популярная система обогрева частного дома. От коллектора распространяют трубы из металлопластика или другого подходящего материала. Теплая жидкость передвигается вдоль нагревательного контура, отдавая энергию стяжке, тем самым прогревая ее. Когда вода остывает, она продвигается к котлу, где снова подогревается, далее процесс повторяется по кругу. В пол встроены специальные ограничители, не позволяющие воде перейти определенный температурный порог. При этом снижаются расходы на отопление, но придется очень долго ждать процесс установки системы подогрева пола, потратить на это много средств.

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

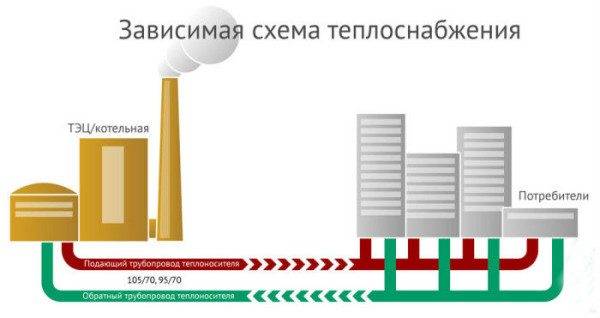

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Схема теплоснабжения

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
Недостатки Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:
  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с установкой насоса отопления на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

Схема теплоснабжения

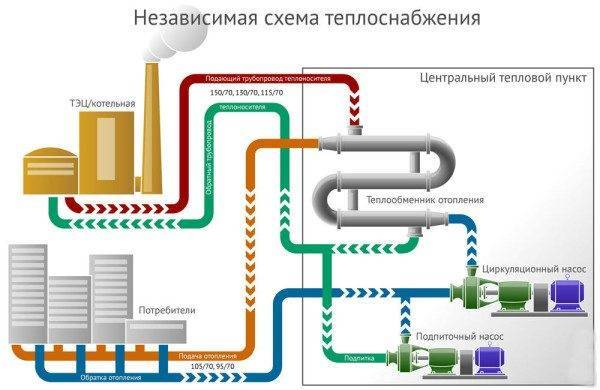

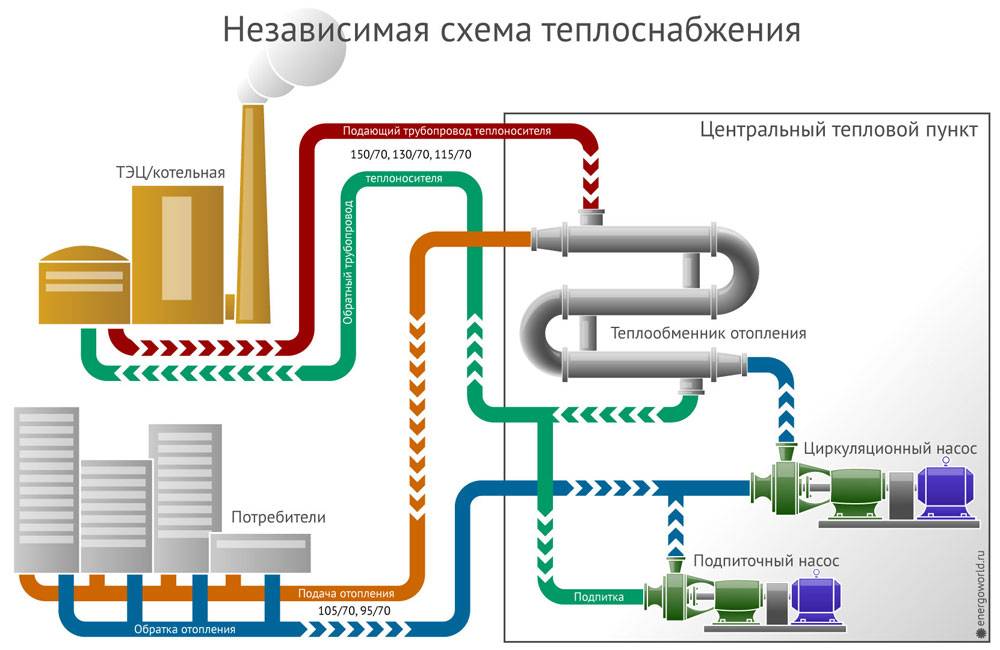

Независимая система отопления многоквартирного дома

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:
    • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
    • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Популярные статьи  Делаем своими руками врезку в водопровод под давлением

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

Схема теплоснабжения

На фото – независимая схема позволяет регулировать температуру теплоносителя

Трубы тепловых сетей

В настоящее время отечественные тепловые сети находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в пенополиуретановой изоляции (ППУ), в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Газовые котлы

Газовый котел тоже может быть энергонезависимым. Работает такая модель по следующему принципу: пользователь поджигает дежурную горелку, которая с этого момента горит постоянно. От нее загорается основная.

Вся автоматика безопасности является механической, то есть ее действие основано на изменении объема материалов при изменении температуры.

Двухконтурный газовый котел

Недостаток энергонезависимого газового котла состоит в следующем: дежурная горелка, хоть и является с виду совсем небольшой, потребляет достаточно много газа. Гораздо более экономичными являются энергозависимые котлы, в которых имеется электронный розжиг.

Закрытые системы теплоснабжения

Представляет собой закрытая система теплоснабжения конструкцию, в которой теплоноситель, циркулирующий в трубопроводе, используется только для обогрева и вода из тепловой сети не отбирается на горячее водоснабжение.

В данном случае все элементы отопительной сети закрыты от окружающей среды. Закрытая схема теплоснабжения также имеет незначительную утечку теплоносителя, но его потери восполняются при помощи автоматического регулятора подпитки (подробнее: «Автоматическая подпитка системы отопления — схема узла и клапана подпитки»).

Схема теплоснабжения

В закрытом варианте обеспечения обогрева помещений подача тепла регулируется централизованно, а количество жидкости в системе остается неизменной. Расход тепловой энергии зависит от температуры циркулирующего по трубам и радиаторам теплоносителя.

В системах теплоснабжения закрытого типа, как правило, используются тепловые пункты, в которые горячая вода поступает от поставщика теплоэнергии, например ТЭЦ. Далее температура теплоносителя доводится до нужных параметров для теплообеспечения и горячего водоснабжения и направляется потребителям.

2021 год

28.05.2021 Извещение о размещении материалов проекта актуализированной схемы теплоснабжения Качканарского городского округа на 2022 год
