Самые распространенные виды измерительных приборов

Общие рекомендации по выбору измерительного инструмента

Как видно из вышесказанного, приборов для проведения различных измерений существует большое количество. Каждый из них выполняет строго определенную задачу и обладает уникальными свойствами. Но цель применения всех этих устройств одна – получить точные данные

Поэтому есть несколько общих характеристик, на которые следует обратить внимание при покупке. Перечислим основные:

  • Диапазон измерений – есть у всех инструментов, будь то обычная ручная рулетка с мерной шкалой, например, от 0 до 200 мм, или шумомер, проводящий измерения звука от 32 до 130 дБ. Чем шире диапазон, тем больше возможностей имеет устройство, и тем шире будет сфера его применения. Профессиональные приборы обладают достаточно широким диапазоном измерений.
  • Погрешность – практически неизбежна, так как идеальных условий использования измерительных приборов не существует. У разных устройств погрешность может указываться в процентах, например, 0,5% или 2%, а также в числовом отклонении, например, +/- 2 (единицы измерения). Чем ниже значение погрешности, тем точнее будут измерения. Сверхточными являются электронные приборы, их используют в научных лабораториях и на производстве при контроле качества. Механические, как правило, имеют больший процент погрешности, поэтому находят применение в бытовой сфере.
  • Рабочая температура – очень важный параметр при выборе измерительного инструмента, работающего на батарейках или от аккумулятора. Обычно производители указывают диапазон температур, при которых прибор будет стабильно функционировать. В зависимости от того, в каких условиях и в какое время года Вы планируете проводить измерения, выбирайте модель с подходящими характеристиками. Например, некоторые приборы могут эксплуатироваться при температуре выше +5 °С, но если Вам приходится работать на улице или в неотапливаемых помещениях в зимнее время, выбирайте измерительный инструмент, способный работать при минусовой температуре (например, от -10 °С до +50 °С).

Вы, наверняка, задумались, как выбрать измерительный инструмент, который не только обладает отличными характеристиками, но и удобен в применении

Если Вы планируете проводить большой объем измерительных работ и хотите оптимизировать процесс получения и хранения данных, обратите внимание на электронные приборы с картой памяти или функцией передачи данных по технологии Bluetooth. Так Вам не придется записывать каждое полученное значение, Вы сможете сохранить данные всей серии измерений на компьютер или сразу распечатать

Такими возможностями обладают, к примеру, инструменты марки Leica.

Приборы контроля электрооборудования

В производственных цехах, на подстанциях рабочее состояние электрооборудования контролируется специальными приборами и вспомогательной аппаратурой, которая подразделяется на контрольно-измерительную и испытательную аппаратуру.

Контрольными приборами для измерения силы тока являются амперметры, включаются в схему электрооборудования, а действующее напряжение контролируется вольтметром.

Промышленность предлагает для эффективной эксплуатации и правильной наладки электрооборудования, следующие приборы:

  • приборы для испытания электрооборудования;
  • контрольно-защитную аппаратуру;
  • испытательные трансформаторы;
  • комплексные установки для испытания электрооборудования;
  • специальные стенды для испытания и проведение контроля ремонта оборудования высоковольтным напряжением;
  • приборы контроля и измерения изоляции электрооборудования;
  • устройства контроля состояния электрооборудования в рабочем режиме.

Современные дефектоскопы могут без снятия напряжения контролировать состояние изоляторов работающих под высоким напряжением.

Применяя компенсационный способ контроля можно следить за исправностью высоковольтных вводов в производственные цеха и подстанции, для этих целей используются приборы, выпускаемые в Чебоксарах, это: КИВ 1, КИВ 2, КИВ 3, КИВ 500Р которые контролируют параметры и сигнализируют оператору об их нарушении.

Штангенрейсмас

Этот мерительный инструмент предназначается для того, чтобы производить измерения высот деталей и осуществлять их точную разметку. Максимальный предел измерений штангенрейсмасов составляет 2500 миллиметров, а цена деления их нониусов – 0,1 или 0,05 миллиметра.

В большинстве случаев этот мерительный инструмент используется при работах на специальных чугунных плитах. Именно на них он устанавливается вместе с теми деталями, которые нужно измерить или же разметить.

Для того чтобы с помощью штангенрейсмаса нанести на размечаемой детали линию, используется специальная сменная ножка. Сам же мерительный инструмент при этом перемещается непосредственно по поверхности плиты.

Слесарные инструменты

Достаточно часто можно встретить измерительные слесарные инструменты. Наиболее важная характеристика — точность измерений. За счет того, что слесарные инструменты механические, удается добиться точности до 0,005 или 0,1 мм.

Если погрешность измерений превысит допустимый порог, то произойдет нарушение технологии работы инструмента. Тогда потребуется переточка некачественной детали или замена целого узла в устройстве

Поэтому для слесаря важно при подгонке вала под втулку использовать не линейку, а инструменты с большей точностью измерений

Наиболее популярным инструментом с высокой точностью измерений является штангенциркуль. Но и он не сможет дать гарантии точного результата с первого измерения. Опытные рабочие делают несколько измерений, которые затем преобразуют в некоторое среднее значение.

Встречаются операции, требующие максимальной точности. Таких много в микромашинах и отдельных деталях устройств крупного размера. Тогда следует воспользоваться микрометром. С его помощью можно измерять с точностью до сотых долей миллиметров. Распространенное заблуждение о том, что он позволяет измерять микроны, является не совсем верным. Да и при проведении стандартных домашних работ такая точность может не пригодиться, поскольку достаточно действующих значений точности и погрешности.

Измерительные метрологические приборы, которые мы предлагаем

Поверители и метрологи используют для всевозможных замеров оборудование стационарного и портативного типов, выполняют с их помощью различные тестирования в условиях лаборатории и на производствах. Метрологические характеристики приборов, которые они применяют, очень разные, но все они должны отличаться точностью измерений.

Мы предлагаем нашим клиентам одни из самых востребованных устройств, качество которых гарантируется наличием у них соответствующих паспортов и тем, что они официально внесены в Государственный реестр средств измерений. К ним относятся:

Рулетки

Рулетки – это метрологические приборы измерения размеров крупногабаритных деталей, применяют их и для разметки на местности. Выполнены эти устройства в виде гибкой ленты с механизмом сматывания, на которую нанесена миллиметровая шкала. Корпусы рулеток могут быть металлическими или пластиковыми, иногда с резиновым покрытием. Их характеристиками являются:

  • Диапазон измерений.
  • Цена деления.
  • Ширина и толщина ленты.
  • Ширина нанесенных на них штрихов и пр.

Разные виды рулеток

У нас вы можете приобрести рулетки таких видов:

  • С лотом. Они используется для измерения уровня нефти и нефтепродуктов. Замеры выполняются в различных емкостях: стационарных и транспортных.  В комплект такого устройства входит груз-лот, изготовленный обычно из алюминиевого сплава.
  • С заводской поверкой. Поверка – это обслуживание метрологического оборудования, гарантирующее его точность. Она может проводиться такой службой, которая аттестована в системе Росаккредитации.
  • Строительные. Их используют во время строительных работ, для маркшейдерских замеров в горах, в с/х и в быту. Изготавливают такие рулетки, как правило, из нержавейки или углеродистой стали.
  • Геодезионные. Основное их назначение – измерение земельных участков. Поэтому их еще называют землемерными. Ленты этих устройств обычно стеклопластиковые. Они бывают закрытыми и открытыми.
Популярные статьи  Виды отопления для палатки или обогрев без угара

Анемометры

Что такое анемометры и для чего они нужны? Это метрологическое оборудование (средство измерения) позволяет определять скорость прохождения воздушных масс. Его активно применяют на метеостанциях и в вентиляционных системах. Анемометрами пользуются:

  • Строители-крановщики и монтажники-высотники для определения допустимого порыва воздуха.
  • Аграрии, когда собираются опрыскивать поля удобрениями или химикатами.
  • Спортсмены, успех которых зависит от силы воздушных порывов (летающие на параплане, использующие лодки с парусом), и пр.

Есть устройства, которые  позволяют измерять не только скорость движения воздуха, но и его давление и температуру. К ним относится, например, предлагаемый нашей компанией анемометр рудничный АПР-2м.

Анемометр рудничный АПР-2м

Измерительные устройства MMC

Эксплуатация метрологического оборудования от американской компании ММС, девиз которой «Держите все под контролем», – лучшее решение для нефтегазовой, химической и топливной отраслей промышленности. Рулетки (уровнемеры) этого производителя являются высокоточными устройствами и используются для измерения уровня и количественного состава нефтепродуктов, а также подтоварных вод в них.

У нас вы можете приобрести быстродействующую и надежную измерительную рулетку ММС D-2401-2. Она состоит из:

  • Трехфункционального датчика.
  • Барабана для ленты, оснащенного электроникой и дисплеем.
  • Самой измерительной ленты.
  • Корпуса.
  • Заземляющего устройства.

Измерительная рулетка ММС D-2401-2

Среди оборудования метрологической лаборатории нефтехимического предприятия могут присутствовать уровнемеры трех исполнений:

  • Открытые (F) – для эксплуатации на негерметичных резервуарах.
  • Закрытые (C) – для закрытых газонепроницаемых конструкций.
  • Защищенные (R) – в них используется специальный газонепроницаемый клапан.

Чтобы узнать о других измерительных устройствах, которые можно у нас заказать, об их особенностях и принципе работы, звоните нашим менеджерам. Они предложат расширенный перечень метрологического оборудования, среди которого вы обязательно найдете то, что вам нужно.

24.06.2021

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Самые распространенные виды измерительных приборов

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

  • бесшкальный;
  • штангенинструмент;
  • головки;
  • зубчато-рычажный;
  • микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Самые распространенные виды измерительных приборов

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

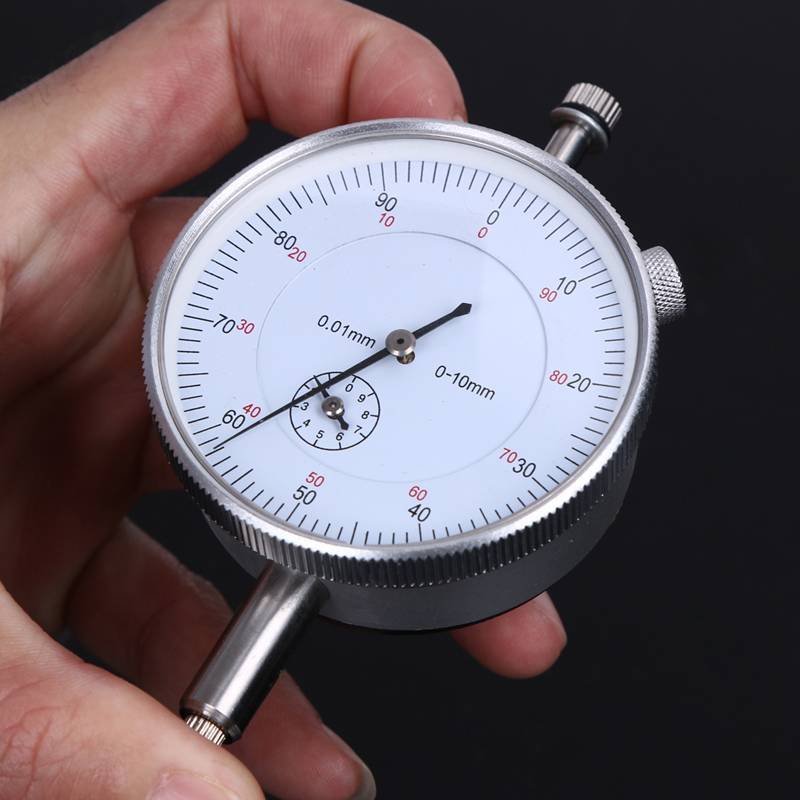

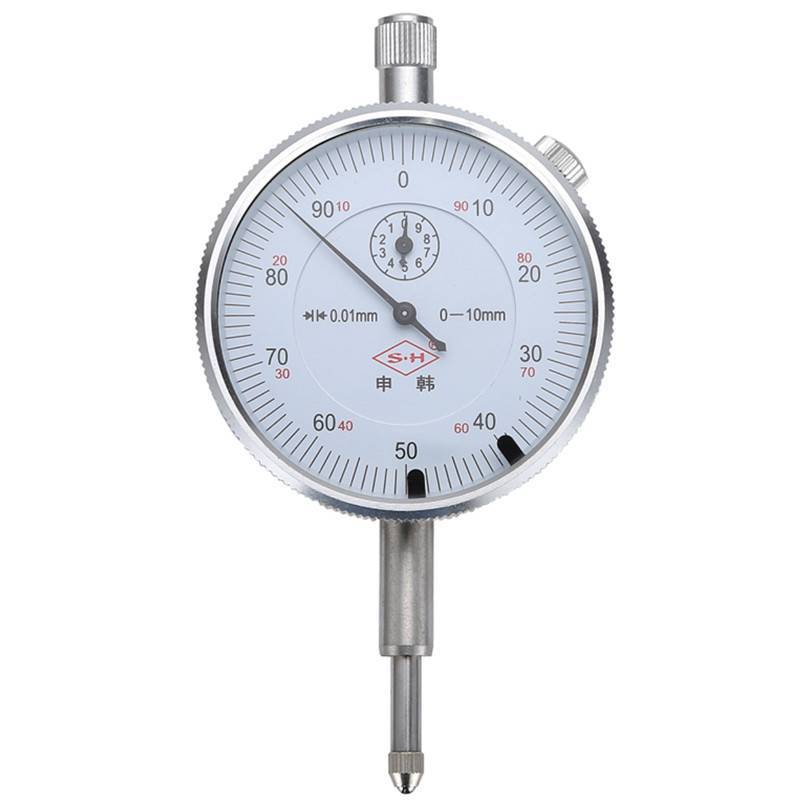

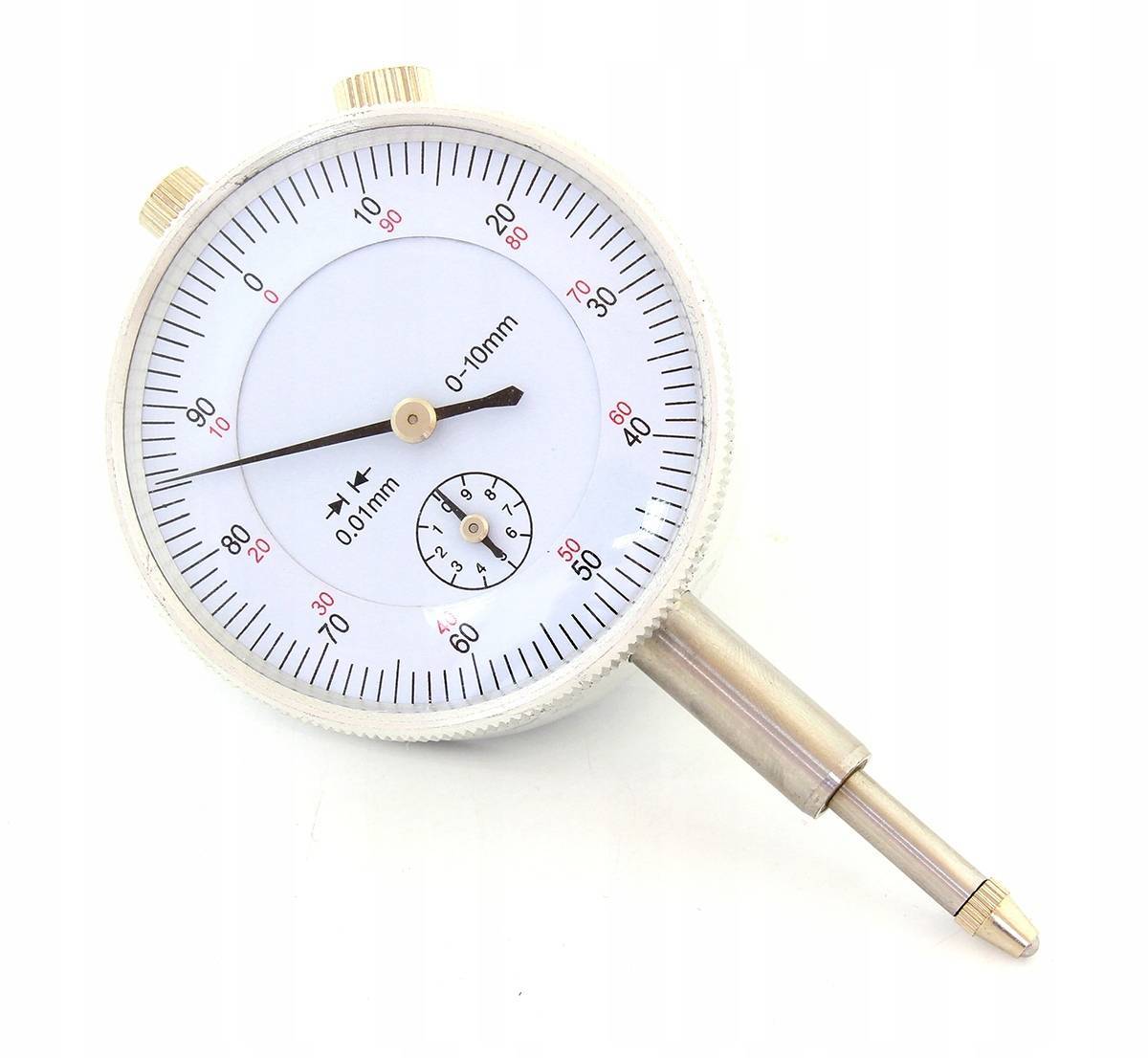

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

  • пружинные;
  • рычажно – зубчатые;
  • рычажные.

Самые распространенные виды измерительных приборов

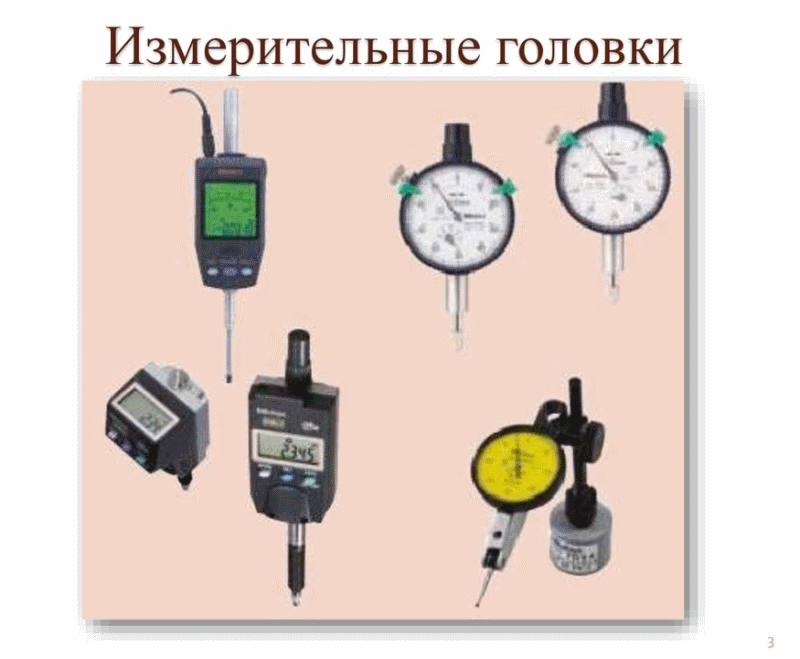

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Основные специалисты отдела КИП и А

На производственных предприятиях существуют цеха или отделы КИП и А. Руководит этой службой начальник отдела или цеха, иногда эти обязанности возлагаются на главного метролога предприятия. В составе отделов КИП и А часто входят контрольно-измерительные лаборатории (КИЛ). В зависимости от вида производственной деятельности предприятия, зависит и штат сотрудников подразделения КИП и А. Но есть минимальный набор необходимых специалистов, это:

  • инженер по контрольно-измерительным приборам;
  • мастер по наладке и ремонту КИП;
  • наладчик приборов, аппаратуры и систем автоматизированного учета;
  • слесарь по ремонту и регулировке КИП и А;
  • техник-электрик;
  • радио-электронщик;

Слесарь КИП и А — кто он и чем занимается

Слесарь по КИП и А должен иметь среднее техническое образование, опыт работы с оборудованием и квалификацию слесаря 5 разряда. Слесарь по ремонту и наладке контрольно-измерительных приборов и автоматики должен знать:

  • принцип работы сложного оборудования, на котором установлены датчики;
  • устройство контрольно-измерительных приборов, технологию сборки и разборки и способы юстировки;
  • устройство и методы проверки сложных контрольных узлов и агрегатов;
  • принципиальные схемы приборов, принцип действия и методы регулировок;
  • требования стандартов, инструкций касающихся использования КИП.
Популярные статьи  Почему после газовой колонки слабый напор горячей воды или его нет

Обязанности слесаря КИП и А:

  • уметь находить причину поломки, проводить ремонтные и наладочные работы;
  • регулировку, монтаж, испытание, юстировку и тарировку приборов и измерительной аппаратуры;
  • настраивать датчики конечного положения у клапанов и отсекателей;
  • открывать и закрывать импульсные трубки проборов;
  • проверку и настройку электроизмерительных приборов, контрольной аппаратуры и блоков автоматики с электронными системами;
  • проводить планово-предупредительные работы, выявлять и устранять неполадки в работе приборов и автоматике;
  • вести учет приборов, заполнять и вести формуляры на приборы, подавать заявки на ремонт.

В зависимости от эксплуатируемого оборудования на предприятии, слесарь проводит техническое обслуживание и отвечает за работу таких узлов как шкафы КИП и А, щиты управления, консоли, исполнительные устройства и измерительные приборы.

Плюсы и минусы профессии слесаря КИП и А.

Слесарь киповец производит ремонт, наладку контрольно-измерительной аппаратуры и сложных автоматизированных систем.

Плюсы данной профессии:

востребованность, уважение среди рабочих и ИТР; зарплата выше, чем у такого же слесаря ремонтного цеха; важность выполняемой работы, и чувства собственной значимости; уважение в коллективе. Минусы:

Минусы:

  • большая ответственность за выполняемую работу;
  • широкий круг служебных обязанностей;
  • травмоопасность при проведении ремонтных работ.

Обязанности инженера КИП и А

Инженер КИП и А — специалист отдела, должен иметь высшее техническое образование и опыт работы в инженерных должностях. В некоторых случаях необходимо пройти аттестацию по промышленной безопасности в Ростехнадзоре по эксплуатации установок.

Инженер КИП и А должен знать следующее:

  • устройство и принцип работы приборов, узлов, средств автоматики и оборудование предприятия;
  • схему, конструкции, технические характеристики и необходимые показатели при эксплуатации обслуживаемого оборудования и агрегатов;
  • приемы и способы осмотра оборудования, снятия показаний, измерение параметров и проведение необходимых расчетов;
  • методы сбора и анализа информации, принятия технических и технологических решений.

В обязанности инженера отдела КИП и А входит следующее:

  • управление и координация служб КИП и А;
  • организация работы отдела по обеспечению безаварийной работоспособности оборудования;
  • внедрение автоматизированных процессов;
  • обеспечение метрологического контроля средств измерений предприятия;
  • разработка технической документации (графики поверок приборов, технологические карты, графики и объёмы ППР и т.д.);
  • разработка и контроль выполнения планов работ отдела на месяц, на квартал.

От слаженной и грамотной работы специалистов КИП и А во многом зависит работоспособность не только самого оборудования, но и всего предприятия.

Watch this video on YouTube

Что такое ПИД регулятор для чайников?

Что такое термопара, принцип действия, основные виды и типы

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды

Что такое термостат и какой у него принцип работы

Что такое соленоидный электромагнитный клапан, назначение, устройство и принцип действия

Ручной слесарный инструмент

Слесарный инструмент чаще всего применяется в сфере металлообработки и машиностроения и считается наиболее точным. С его помощью удается высчитать максимальные и минимальные размеры с точностью от 0,1 мм до 0,005 мм.

Кроме универсальной линейки и рулетки, слесарю приходится использовать следующие устройства:

  • штангенциркуль;
  • штангенрейсмасс;
  • микрометр.

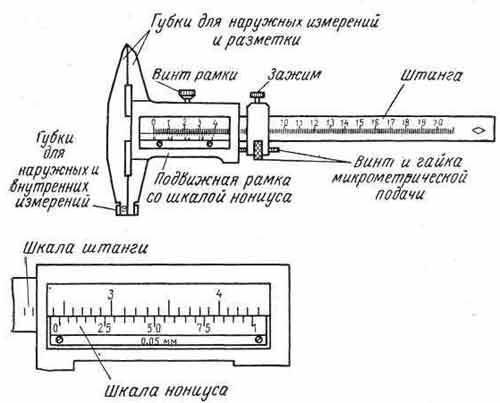

Штангенциркуль. Этот ручной инструмент состоит из штанги с делениями и двигающейся рамки. Штангенциркуль также снабжен верхними и нижними губками. Верхние губки позволяют производить замеры внутренних частей заготовок, а нижние – внешних.

Самые распространенные виды измерительных приборов

Штангенрейсмасс. От штангенциркуля это устройство отличается наличием опоры. Штангенрейсмасс позволяет наносить на детали разметку высоты и глубины отверстий, а также расположения других элементов.

Самые распространенные виды измерительных приборов

Микрометр. Конструкция данного прибора состоит из трубки со шкалой, гильзы и наконечника. Применяют микрометр в том случае, если требуется рассчитать величину с точностью до 0,01 мм. Глубина отверстий в деталях измеряется микрометрическим глубиномером – разновидностью микрометра.

Самые распространенные виды измерительных приборов

Эксплуатация измерительного инструмента

В нашей стране действует Государственная система обеспечения единства измерений (ГСИ). Среди множества задач, которые она призвана решать можно выделить следующие:

  1. Государственный метрологический контроль, включающий в себя поверку средств измерений; утверждение типов средств измерения; выдача лицензий на производство и ремонт средств измерений.
  2. Метрологический контроль над производством использованием средств измерения, эталонов величин измерения, методиками проведения измерений и другими вопросами, относящимися к средствам и методам измерений.

Структурно ГСИ входит в ФА Росстандарт и соответственно все вопросы с поверкой и аттестацией измерительных приборов необходимо обращаться в региональные отделения федерального агентства.Для обеспечения качества продукции, выпускаемой продукции необходим постоянный контроль над размерами, допусками, посадками. Для проведения этой работы на предприятии должен эксплуатироваться только качественный инструмент. Практически все измерительные приборы должны проходить процедуру поверки. Поверка (не путать с проверкой) мерительного инструмента представляет собой набор определенных мероприятий, проводимых для подтверждения соответствия измерительных приборов требованиям метрологии. Поверка инструмента должна проводиться в специально аттестованных лабораториях.

Измерительные приборы

Определение 1

Измерительный прибор — средство измерений, необходимое для получения значений измеряемой физической величины в установленном диапазоне.

Ученые, инженеры и другие люди используют широкий спектр инструментов для выполнения своих измерений. Эти инструменты могут варьироваться от простых приборов, таких как секундомеры до электронных микроскопов и ускорителей частиц. Виртуальные приборы широко используются в разработке современных измерительных приборов.

Энергия

Энергия измеряется с помощью счетчика энергии. Примеры счетчиков энергии включают в себя:

  • Счетчик электрической энергии.

    Счетчик электроэнергии измеряет энергию непосредственно в киловатт — час.

  • Газовый счетчик

    Счетчик газа измеряет энергию косвенным образом с помощью учета объема используемого газа. Этот показатель может быть превращен в меру энергии путем умножения его на теплотворную способность газа.

Механика

  1. Измерительные приборы для измерения длины

    Длина является основной физической величиной, используемой для определения расстояния между двумя точками в пространстве, движение должно происходить по прямой линии. Обозначается длина, как L, единица измерения — метр.

    Для измерения длины, используя следующие измерительные приборы:

    • Система глобального позиционирования (GPS);
    • Лазерный дальномер;
    • Метр (инструмент);
    • Микрометр;
    • Концевая мера длины, используемая для точного измерения и контроля измерительных приборов.
    • Одометр для измерения расстояния на дорогах и местности.
    • Радар.
    • Линейка.
  2. Измерительные приборы для измерения объема

    • Мерный стакан для измерения объема жидкости;
    • Пипетка или капельницы для измерения объема жидкости;
    • Пикнометр для измеренной относительной плотности;
    • Измерение расхода объема газа;
    • Счетчик воды для измерения расхода жидкостей.
  3. Измерительные приборы для измерения скорости

    • Анемометр используется для измерения скорости ветра;
    • Спидометр для моторных транспортных средств;
    • Спидометр воздушных судов;
    • Доплеровский радар, который использует эффект Доплера;
    • Тахометр измерить скорость;
    • Электронный тахеометр;
    • Вариометр.
  4. Измерительные приборы для измерения давления

    • Барометр для измерения атмосферного давления;
    • Манометр представляет собой инструмент измерения, который показывает разность давления среды (газа или жидкости) и эталонное давление (обычно атмосферное).
    • Трубка Пито
  5. Измерительные приборы для измерения крутящего момента

    • Динамометр представляет собой измерительный прибор для измерения силы или крутящего момента. Он основан на изменении длины упругой пружины под действием силы.
    • Моторный тормоз используется для проверки мощности двигателя и используется в научно — исследовательских институтах, на заводах и в ремонтных мастерских.
Популярные статьи  Терморегулятор в розетку для бытового обогревателя: сфера применения, устройство

Ничего непонятно?

Попробуй обратиться за помощью к преподавателям

Электричество и электроника

Определение 2

Электрический ток представляет собой поток электрического заряда.

Электрический ток может быть прямым или переменным. Электричество течет через металлы, электролиты, газы и полупроводники.

  1. Измерительные приборы для измерения величины электрического тока

    • Амперметр является измерительным прибором для измерения интенсивности электрического тока в электрических цепях.
    • Мультиметр электрический измерительный прибор, с помощью которого мы измеряем различные электрические свойства.
  2. Измерительные приборы для измерения напряжения электричества

    • Вольтметр представляет собой измерительный прибор , который измеряет электрическое напряжение
    • Осциллограф является фундаментальным инструментом для анализа сигналов во временной области.

Параметры приборов

Для измерительных приборов характерен следующий ряд параметров:

  • Диапазон измерений — область значений измеряемой величины, на которую рассчитан прибор при его нормальном функционировании.
  • Порог чувствительности — минимальное значение измеряемой величины, которое прибор способен различить.
  • Точность — способность прибора указывать истинное значение измеряемого показателя.

Приборы КИП – классификация

Оборудование КИПиА классифицируется по нескольким параметрам, основные из которых – это физико-технические характеристики и качественно-количественные показатели. То есть, измеряется влажность, температура, расход, давление и прочее. Отсюда и само название групп.

  • Термометры.
  • Манометры (измеряют давление).
  • Расходомеры.
  • Газоанализаторы.
  • Уровнемеры.

Термометры являются одной из групп приборов КИПиА

Есть группа так называемых средств измерения:

  • Замер излучения.
  • Массы, твердости материала, плотности.
  • Акустика.
  • Замеряются электрические и электромагнитные качества.
  • Физико-химический состав материала, его свойства.

В свою очередь, к примеру, термометры делятся на жидкостные, цифровые, с преобразование сопротивления, термоэлектрические. Сюда же можно отнести пирометры и тепловизоры.

Манометры также делятся на несколько подвидов: измеряется избыточное давление или его перепад, или абсолютная величина. По конструкции это механические, электроконтактные. Добавим сюда традиционные реле давления и тяганапоромеры.

Расходомеры – это более сложные приборы КИПиА, с помощью которых определяется масса или объем материала (среды). В этой группе достаточно широкий модельный ряд, зависящий от того, какой материал (среду) будет контролировать и измерять данный прибор.

Расходомеры – приборы для измерения массы или объема

  • Вихревые, тепловые, электромагнитные, ультразвуковые, тахометрические, корреляционные, кориолисовые.
  • С перепадом давления, с измерением перепадов уровня, замер обтекания.

То есть, каждый прибор подходит под определенные условия эксплуатации, в основе которого лежит именно материал или среда. Кстати, среда может быть только неэлектрической, потому что в блоке контроля (автоматики) любая величина преобразуется в электрический сигнал, который и подается на обработку. Но тут возникает вопрос, а как же с напряжением и силой тока в электрических приборах?

Все дело в том, что эти две величины не могут быть внесены в контроллер без предварительной обработки, где на выходе должен получиться аналоговый сигнал. Ведь напряжение в данном случае имеет показатель 220 В. А его в таком виде никакая автоматика не выдержит. Поэтому даже в электрических сетях устанавливаются датчики. То есть, в этом случае и сила тока, и напряжение становятся неэлектрическими величинами, конечно, через посредника – датчик.

Хранение измерительных инструментов

  1. Хранить измерительные инструменты необходимо в сухих и отапливаемых помещениях.
  2. Для защиты от негативных факторов желательно помещать приспособления в индивидуальные футляры и тубусы.
  3. Рекомендованная температура хранения — от +10 до +35 °С.
  4. В воздухе не должны содержаться агрессивные примеси.
  5. Перед отправкой на хранение измерительные поверхности разъединяют, а фиксаторы — ослабляют.

Самые распространенные виды измерительных приборов

Фотография: хранение измерительных инструментов

Соблюдение вышеперечисленных правил помогает получить максимально точные результаты измерений и продлевает срок службы контрольных приспособлений.

Источники https:/www.vseinstrumenti.ru/instrument/izmeritelnyj/articles/1089/ https//stanokcnc.ru/articles/kontrolno-izmeritelnye-instrumenty-osnovnye-vidy-meritelnykh-priborov-v-mashinostroenii/ https//www.rinscom.com/articles/vidy-izmeritelnykh-instrumentov/ https//stv39.ru/articles/?ELEMENT_ID=72272 https//onlineelektrik.ru/elaboratoriya/eizmereniya/chto-takoe-kipia-rasshifrovka-klassifikaciya-i-princip-raboty.html

Насколько полезна была статья?

Кликните на звезду для оценки!

Средний рейтинг 0 / 5. Всего оценок: 0

Ещё нет оценок. Сделайте это первым.

Назначение и классификация измерительного оборудования

Измерительные средства подразделяются в зависимости от:

  • своего назначения в метрологии;
  • вида;
  • принципа работы.

Выделяют такие виды измерительных средств, как:

  • мера;
  • устройство (в свою очередь делятся на приборы и преобразователи);
  • измерительная установка и система.

Мера представляет собой измерительное средство, позволяющее воспроизводить физическую величину определенного размера.

Прибор для измерений – это измерительное средство, обеспечивающее формирование сигнала измерительных сведений в форме, доступной для прямого восприятия со стороны наблюдателя.

Преобразователь является таким средством измерений, которое вырабатывает сигнал измерительной информации в формате, подходящем для передачи, последующего преобразования, обработки, хранения. При этом наблюдатель не имеет возможности его воспринимать.

Измерительной установкой принято называть совокупность таких средств измерений и дополнительных устройств, которые объединены своими возможностями. Их назначение заключается в выработке сигналов информации в виде, комфортном для прямого восприятия наблюдателем.

Система, в свою очередь, объединяет в себе совокупность измерительных средств и дополнительных устройств, которые соединены между собой связующими каналами. Она необходима для выработки сигналов данных в форме, приспособленной для авто обработки, передачи и применения в автоматических управляющих сигналах.

Измерительные приборы, применяемые для линейных исследований в области машиностроения, делят по назначению (универсальные, специальные, контролирующие), особенностям конструкции (механические, электрические, оптические, пневматические) и уровню автоматизации (ручные, автоматические, полуавтоматические, механизированные).

Остановимся на универсальных приборах измерения. Их основная сфера использования – контрольно-измерительных лаборатории и цеха на производствах. Они классифицируются в три группы – механические, оптические, пневматические, электрические.

К первой относят простые инструменты, вроде щупов, линеек; штангенциркулей; микрометрические инструменты (нутромеры, глубиномеры); рычажно-механические (рычажные скобы, миниметры); устройства с зубчатой передачей (часовые индикаторы).

Ко второй – проекторы, микроскопы, концевые машины, оптиметры, интерференционное оборудование.

К третьей – длинномеры (ротаметры).

К четвертой – кругломеры, профилометры, профилографы, индуктивные устройства, электроконтактные измерительные головки.

Что касается специальных измерительных приборов, то они позволяют исследовать одну или несколько характеристик деталей определенного вида. Так, существуют приборы для измерения диаметров глубоких отверстий, параметров зубчатых колес, распределительного или коленчатого валов.

Приборы, контролирующие геометрические характеристики, по своему назначению подразделяются на:

  • устройства статического анализа и контроля;
  • активного контроля во время производства;
  • пассивного контроля (приемочного).
Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Самые распространенные виды измерительных приборов
Экран на батарею своими руками
