Использование розетки с таймером

Как использовать?

Подключить собранную розетку с таймером не сложнее, чем обыкновенную розетку 220 вольт – схема полностью аналогична. Для простого использования в быту есть и вовсе модели-переходники, напоминающие тройники – с таким аксессуаром вы и вовсе можете менять расположение «умной» розетки хоть каждый день, причем не только без электрика, но и без отвертки.

При этом можно приобрести и отдельный таймер, работающий в составе более сложной системы, в которую встраивается отдельно. Он может быть сопряжен не с розеткой, а с выключателем, иногда он и вовсе как бы ни к чему не привязан. При встраивании в сложную систему электропитания с большим количеством разных приборов есть смысл вызвать специалиста, да и информация из прилагаемой инструкции тоже окажется полезной.

Использование розетки с таймеромИспользование розетки с таймером

В плане настройки тоже лучше всего обращаться именно к инструкции, поскольку модели разных типов могут иметь совершенно непохожее управление, а более дорогие таймеры могут обладать такими полезными функциями, о которых наивный потребитель даже не подозревал

Честно говоря, обратить внимание на инструкцию нужно еще до совершения покупки хотя бы для того, чтобы понять, насколько хорошо потенциальное приобретение способно решить ваши задачи

Перед использованием розетки с таймером важно изучить инструкцию еще и потому, что это электрический прибор, неаккуратное обращение с которым может спровоцировать крайне плохие последствия. Кроме того, если нарушение режима работы таймера может отрицательно сказаться на живых существах, за которыми он помогает ухаживать, следует изучить не только раздел о безопасности, но и необходимые меры профилактики, которые позволят защитить изделие от преждевременного износа и продлят срок его службы

Использование розетки с таймеромИспользование розетки с таймером

Обзор розетки с таймером Expert смотрите в следующем видео.

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото
из
Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

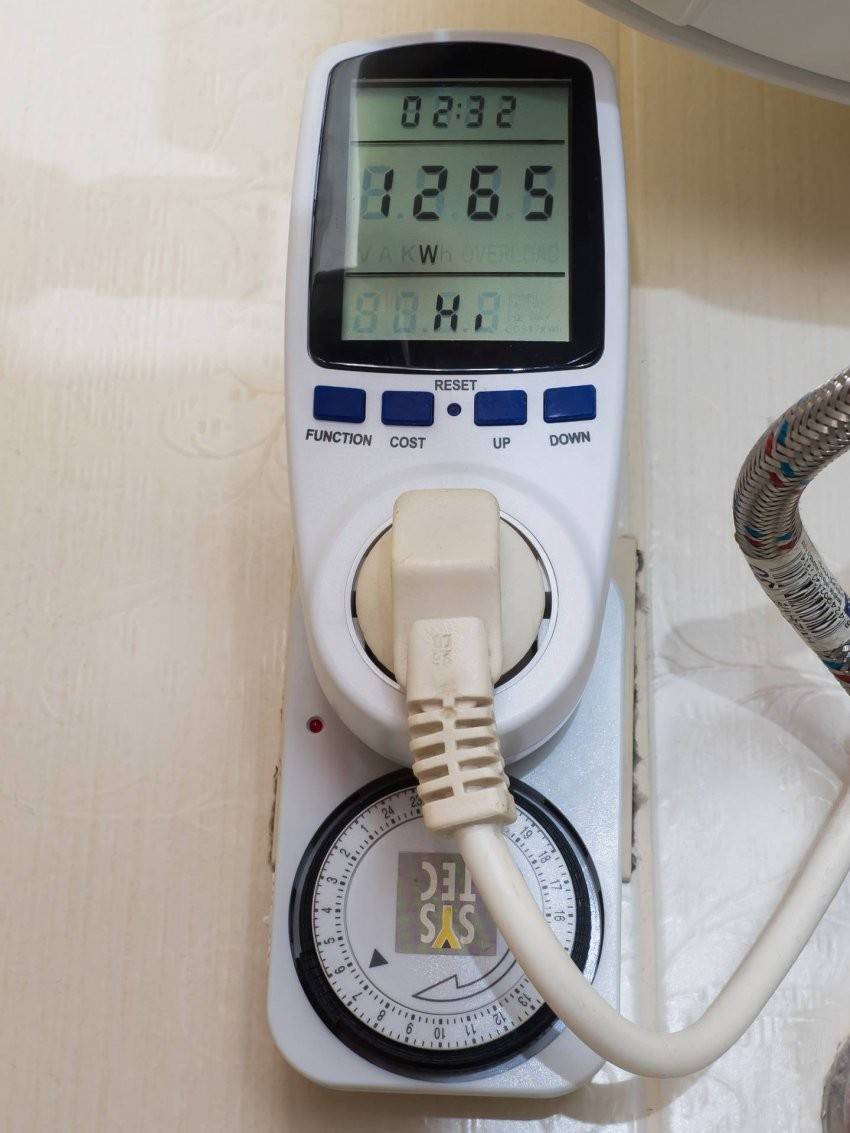

Розетка с таймером в управлении внешними системами

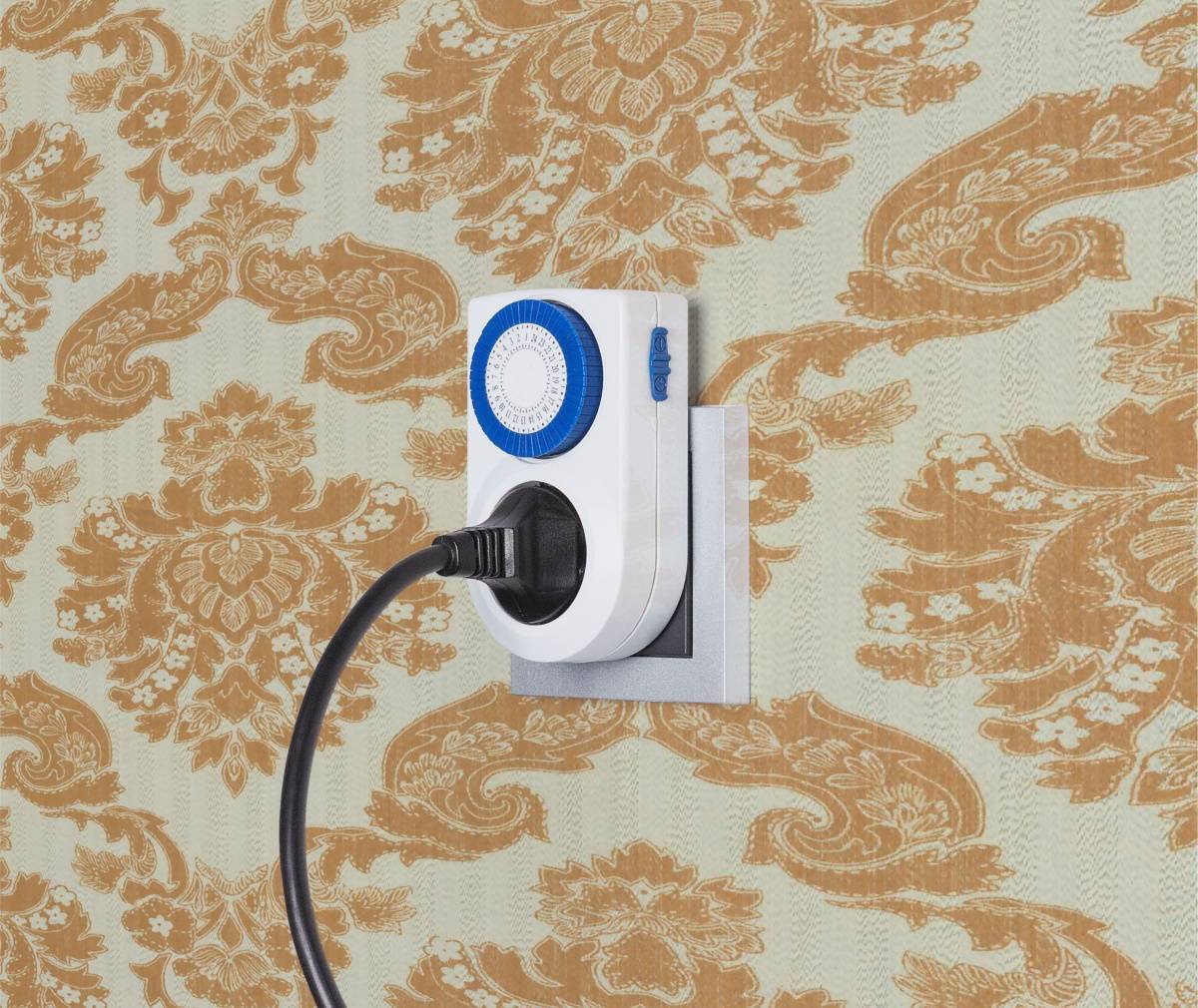

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

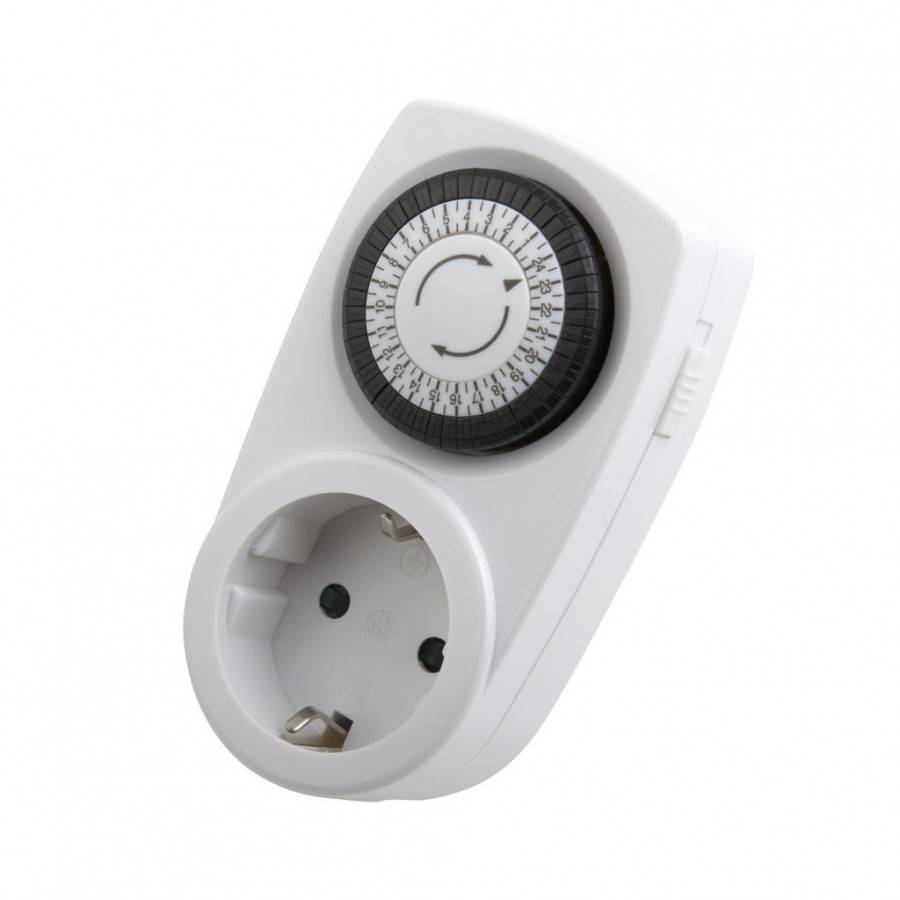

Модель розетки с механическим управлением

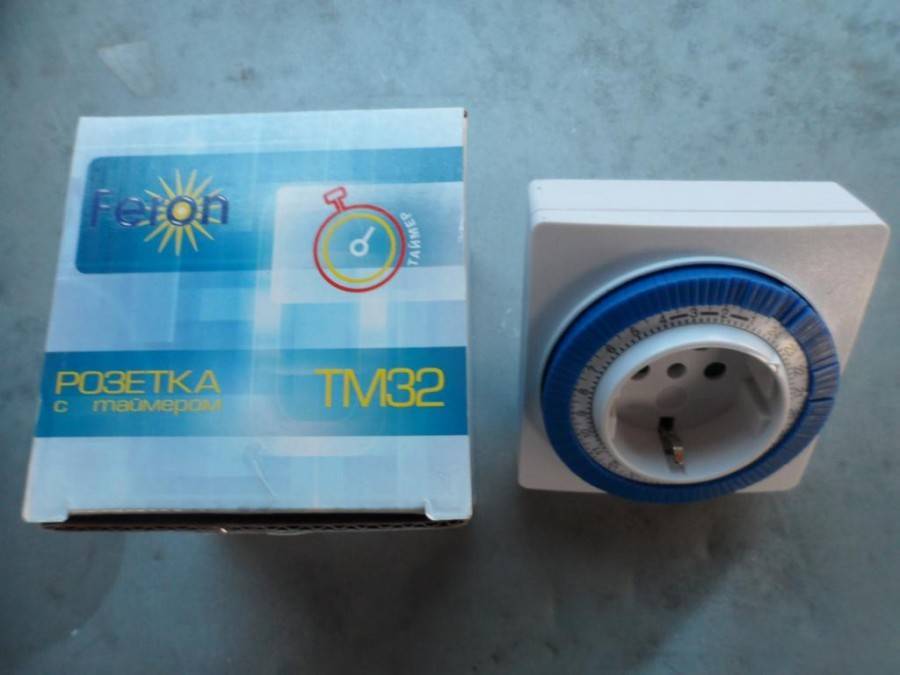

Программируемый интервал механического таймера

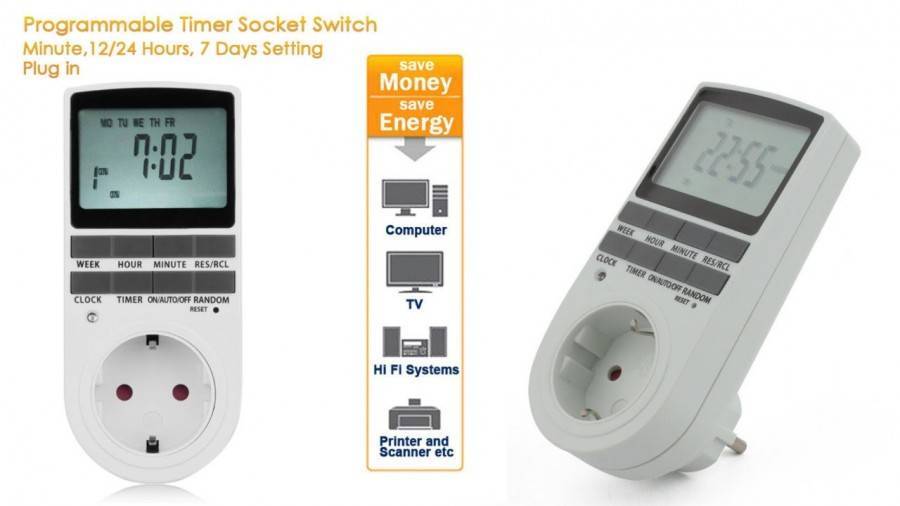

Даипазон работы электронных модификаций

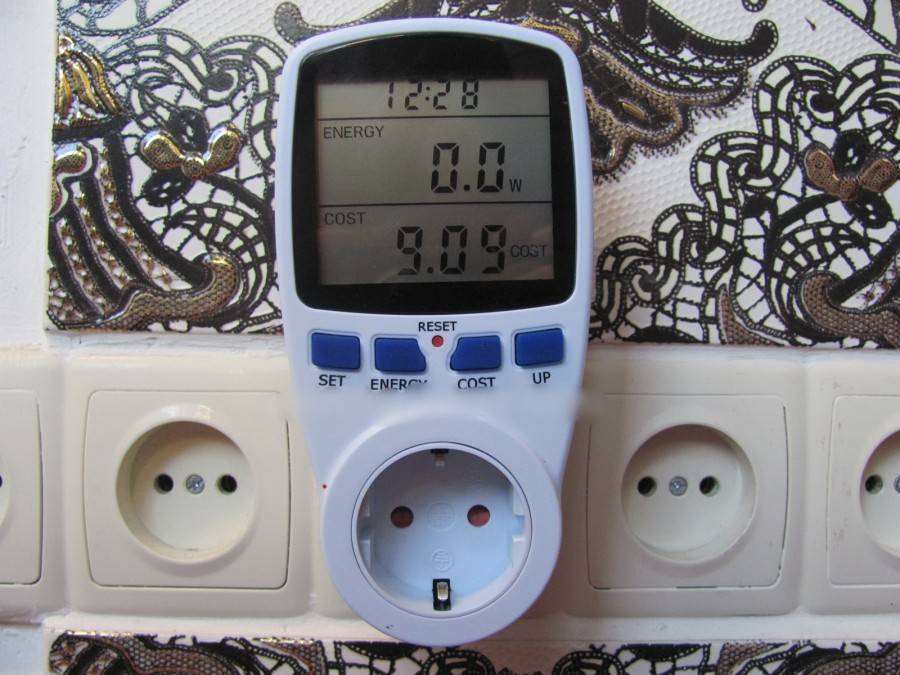

Смарт-разновидности розеток с электронным таймером

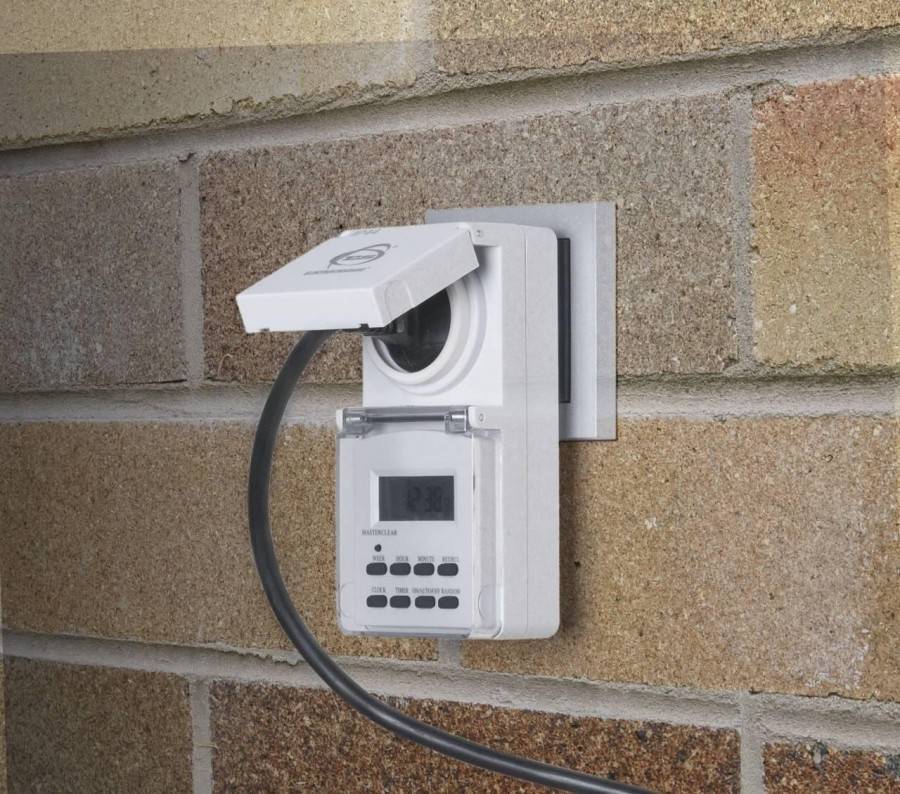

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

  1. Суточной – когда процесс ограничен отрезком времени в 24 часа.
  2. Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

  • Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
  • Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
  • Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках  автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

Как использовать?

Чтобы выбрать подходящую таймер-розетку, необходимо обратиться к информации, изложенной выше. К особенностям их функционала, управления, нагрузки и многим других параметров. Рассмотрим подробнее критерии выбора.

  1. На какое время будет осуществляться программирование: 24 часа или неделю, а, может, и на месяц.
  2. Насколько точным должно быть срабатывание. Например, механические таймеры розетки подойдут для полива растений, где отклонения в несколько минут будут не столь важны. Главное, чтобы количество поливов всегда в день совпадало.
  3. Ещё один важный критерий – это нагрузка. Многие производители выпускают стандартный вариант 16 А, и этого бывает вполне достаточно практически для всех домашних приборов, но бывают и исключения. Для приборов с большей или меньшей нагрузкой бывают 25А, 40А и 7А, 10А соответственно.
  4. Количество программируемых линий – это количество приборов, которые можно подключить, и по отдельности настроить программу для каждого из приборов. Самые распространенные и недорогие – на одну линию. Иногда встречаются на две и более.
  5. Показатели пыле- и влагозащищенности. Будет ли использоваться агрегат в помещении или на улице. Если аппарат будет использоваться на улице, то степень защиты должна быть не ниже стандарта IP40.
  6. Такой критерий, как стоимость, тоже немаловажен. Но выбирать таймер-розетку по стоимости иногда может быть ошибочной затеей. Правда, чаще всего модели подороже имеют большее количество функций.

Использование розетки с таймеромИспользование розетки с таймером

Далее можно просмотреть видео о настройке таймера электронного с программированием на неделю.

Функциональные особенности

Какими особенностями обладают розетки с таймером ТРЭ и другими устройствами:

  1. В зависимости от задач, которые будут выполняться, выбирается тип устройства. Механические варианты считаются более доступными в плане стоимости, но они выполняют меньше функций. Если хотите получить целый «умный» дом, то использование электронных девайсов более актуально.
  2. Время настройки. Этот функциональный параметр зависит от типа использующегося устройства, максимальное время работы на всех розетках разное. Как правило, минимальный показатель равен одним суткам, а максимальный — семи дням или месяцу. Последние устройства с таймером встречаются нечасто, поскольку их стоимость довольно высокая.
  3. Параметр точности таймера более актуален для механических розеток, поскольку недорогие устройства зачастую не могут демонстрировать точный отсчет времени. Но для выполнения простых задач, к примеру, активации фильтрующего насоса или полива огорода, высокая точность не нужна, здесь главное — правильно соблюдать цикл. В плане точности таймера лучше всего зарекомендовали себя розетки немецкого производства.
  4. Параметр нагрузки. Как правило, величина нагрузки по стандарту для многих моделей составляет 16 Ампер, но можно приобрести розетки на 7 или 10 А. При необходимости обеспечения высокой пропускной способности можно выбрать розетки на 40 Ампер. С учетом нагрузки подбирается сам девайс. Если прибор будет потреблять 5 киловатт энергии, это соответствует 25 Амперам нагрузки, поэтому использование розеток на 16 Ампер будет нецелесообразным.
  5. Еще одна особенность — различное число программируемых линий. В более простых вариантах с таймером обычно используется одна линия и к ней можно подключить только один электрический прибор. На дорогих электронных моделях применяется от двух и больше линий, что позволяет одновременно произвести подключение и настройку нескольких приборов.
  6. Защищенность устройств от воздействия пыли и влаги. Многие современные розетки с таймером характеризуются надежной защитой от загрязнений и воды, это позволит использовать устройства не только в помещении, но и на улице. Если планируется применение изделий вне дома, то рекомендуем остановить свой выбор на устройствах с сертификатом защиты не менее IP40.
Популярные статьи  Насосные станции для дома, все что нужно знать при выборе

ТМ Прокоптим рассказал об особенностях электронных устройств с таймерами и их настройке.

https://youtube.com/watch?v=hgjiUiyaBgU

Как сделать GSM-розетку своими руками

Осталось разобрать вопрос, как сделать умную розетку для управления реле через сотовый GSM телефон своими руками. Можно, конечно, приобрести ее в сборе, но как зачастую бывает, заявленные характеристики устройства и качество могут не совпадать с реальными. Да и стоимость устройств от стороннего производителя намного выше, чем у самоделок.

Рассмотрен будет наиболее простой способ создания подобной розетки для конечного пользователя. Не понадобится даже умение пайки и травления плат, только базовые знания по монтажу электроприборов.

В подключении будут использоваться так называемые GSM-реле, которые, собственно, и предназначены для управления подачей питания к устройствам потребления, посредством сотового телефона. Все виды их подключения похожи, поэтому будет взята за основу одна из распространенных моделей реле – Konlen CL4-GSM.

Использование розетки с таймером
Внешний вид Konlen CL4-GSM

Ее характеристики:

  • управление СМС сообщениями четырьмя исходящими линиями 220В;
  • SIM-карта подключается к встроенному тюнеру;
  • первую исходящую линию можно контролировать телефонным звонком;
  • пять программируемых привязанных номеров, для исключения срабатывания от прихода СМС от посторонних абонентов;
  • простое управление, как кнопками на корпусе устройства, так и СМС командами;
  • удобные крепления винтами, для фиксации прибора;
  • суммарная мощность потребителей не более 2200Вт и 10А;
  • рабочая температура находится в пределах от -10С д +55С, хотя сведения о реальном использовании, дают представление о большей разнице температур;
  • возможность получения по запросу ответного СМС сообщения с состоянием и режимом работы всех подключенных линий;
  • есть таймер отключения с контролем его через СМС.

Инструменты и комплектующие для работы

Все, что может понадобиться из инструментов, есть в хозяйстве любого электрика. Но в первую очередь нужно само GSM-реле. Кроме него, понадобятся только отвертка и индикатор тока, при условии наличия уже разведенных линий от розеток питания до того места, где будет находиться само управляющее устройство.

Способы подключения сим-карт к розеткам

Использование розетки с таймером

В разных моделях реле представлены и отличающиеся типы подключения. Но обычно аппарат имеет на каждую линию один вход и два выхода. Konlen CL4-GSM, не исключение. Связано это с подачей энергии на клиентские устройства. Если по умолчанию ток на нагрузку должен подаваться, то используется исходящий контакт NC, в противном случае NO. Клемма COM – вводная, туда подается питание от сети (фаза). Нулевой провод для клиентских устройств соединен с общим в щитке и никоим образом не проходит через GSM реле.

Алгоритм сбора и подключения устройства

Несколько простых действий, которые помогут настроить и подключить устройство:

  1. Вставить SIM карту в коммутатор.
  2. Развести все требуемые провода от устройства управления к потребителям. Обеспечить место подключения блока питания GSM реле. Закрепить прибор на стене, потолке или разместить его внутри электрического щитка.
  3. После включения необходимо дождаться начала мигания светодиода «SIG» на корпусе GSM реле, которое сигнализирует о том, что сотовая сеть найдена и присоединение к ней выполнено.

    Индикаторы сигнала и режимов работы на передней стороне устройства

  4. Чтобы присоединить первый мастер номер, с которого потом и можно будет отдавать управляющие и программирующие команды, необходимо нажать и держать утопленной кнопку «SET», пока лампочка «STA1» на передней панели не начнет мигать. После, можно отпустить ее и необходимо совершить звонок на номер установленной в устройство SIM карты, в течение 30 секунд. В случае принятия абонента в качестве мастер номера, GSM реле примет и сбросит звонок, а светодиод перестанет подавать прерывистый сигнал.
  5. Дальнейшая настройка производится с установленного номера SMS командами, описание которых дано в русскоязычной инструкции к GSM-реле, или же кнопками S1-S4 на задней панели устройства, согласно их функциям, указанным в документации.
  6. Рекомендуется, еще до момента программирования, задать мастер-пароль, который устанавливается SMS командой SN0000NEW****, где звездочки – четырехзначное число, используемое в качестве нового секретного кода.

Использование розетки с таймером
Кнопки на задней стороне GSM-реле

Особенности сборки и схема подключения

Никаких скрытых нюансов при присоединении GSM-реле к цепям питания нет. Необходимо только учитывать, что ввод фазы обозначен «COM» для каждой из линий, а управляемые контакты «NO» и «NC». Причем необходимо не забывать о том, какой статус у каждого из них по умолчанию. NC – всегда будет включен после перезапуска устройства, а NO – выключен, до момента подачи изменяющей режим команды.

Общее подключение от линии выглядит так:

Использование розетки с таймером
Схема подключения нагрузок к линии через «умное» реле

Розетки с таймером отключения

Существуют умные розетки, предполагающие только режим отключения устройства. Пользоваться ими крайне просто: чтобы установить таймер отключения на полчаса, достаточно потянуть за снабженное специальным индикатором кольцо. В зависимости от режима устройства отличается цвет индикатора:

  • желтый – используется;
  • зеленый – спящий режим;
  • красный – увеличение потребления энергии или замыкание.

Для установления точного времени отключения розетки на ней находится шкала с делениями, помогающая установить точный промежуток.

Использование розетки с таймером

Как электронная, так и механическая розетка с таймером может быть изготовлена в двух вариантах: стационарном, то есть как полноценное устройство, или в виде переходника с отдельной вилкой, который можно вставить в любую стационарную розетку. Какой бы тип устройства вы ни выбрали, это будет практичное и нужное приобретение.

Рекомендации по выбору

Одна из главных трудностей для покупателей — выбор розетки с таймером, удовлетворяющей всем требованиям, начиная со стоимости, заканчивая функциональной начинкой.

При покупке обратите внимание на основные критерии, которым необходимо уделить внимание:

  1. Производитель. На современном рынке представлена продукция компаний Camelion, DigiTOP, duwi, Electraline, Elektrostandard, FERON, Orbis, REXANT, Robiton и других.
  2. Страна-производства. На рынке СНГ продаются розетки с таймером производства России, Китая и Испании.
  3. Принцип работы — механический и электронный. Иногда встречается электро-механический.
  4. Тип — недельный или суточный.
  5. Вид — для установки в розетку или стандартный.
  6. Степень защиты — IP-20 или IP-44.
  7. Мощность — до 1.5-3,6 кВт.
  8. Минимальная установка по времени — 0,5; 1,0; 1,5 и 30 мин.
  9. Количество программ на день — 8, 48, 96.
Популярные статьи  Как сделать душ в бане своими руками

Использование розетки с таймером

Также учтите ряд полезных советов:

  1. Определитесь, для чего вам нужен такой девайс. Если для решения простых задач, к примеру, включения отопления, подойдет недорогой механический вариант.
  2. Берите выбранную модель только в проверенных торговых точках. При необходимости не стесняйтесь задавать вопросы продавцу по поводу особенностей и характеристик.
  3. Если вам необходима точность в вопросе включения и отключения, отдавайте предпочтение розеткам с электронным таймером. В таком случае можно сделать более точную настройку и быть уверенным в минимальной погрешности по времени.
  4. При покупке учтите, что большая часть моделей могут включаться и отключаться не больше пяти-семи раз в сутки.
  5. Старайтесь не экономить на покупке. Если речь идет о выполнении серьезных задач, лучше отдавать предпочтение европейским брендам. При наличии сомнений стоит проконсультироваться со специалистом в магазине.
  6. Если вы часто бросаете квартиру или дом, опция случайного включения и отключения света позволит уберечь жилище от кражи. При этом желательно, чтобы выбранная модель поддерживала управление сразу двумя приборами.

При выборе старайтесь обращать внимание на все критерии и учитывать советы в статье. Если есть такая возможность, лучше не экономить и купить розетку с хорошими характеристиками

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Автоматизация с каждым днем все больше проникает в наши квартиры. Розетки с таймером – это очень полезный и простой прибор, который позволит разнообразно настроить работу большинства электрооборудования. Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

  • выставьте на розетке по флажку текущее время
  • нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать
  • включите розетку и подключите через нее вилку настраиваемого оборудования

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

  • невысокая стоимость. В 2-3 раза дешевле чем электронного типа
  • быстрота и простота переключения режимов

Недостатки также имеются:

  • отсутствует встроенный аккумулятор
  • большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения
  • из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером — скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

Электронные розетки с таймером бывают двух типов:

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

Принцип работы включения и выключения умных розеток: как это работает

В зависимости от способа установки умные розетки можно условно разделить на две категории:

  1. Стационарные – устанавливаются взамен бытовых штепсельных розеток.
  2. Умные розетки выполненные в виде переходника, который вставляется в простые розетки. Одной разновидностью умных переходников являются розеточные блоки (удлинители) со встроенным блоком управления.

Независимо от способа установки, розетки для умного дома подключают и отключают электроприбоы с помощью встроенных реле в нужное время. Элемент замыкающий и размыкающий электрическую цепь – электромагнитные реле или электронные ключи: транзисторы, тиристоры, семисторы. Перечисленные электронные компоненты часто называют твердотельными реле.

Преимущества и недостатки

Основными преимуществами умных розеток является:

  • удаленное управления электроприборами;
  • снижение потребления электроэнергии за счет оптимального времени работы бытовой и другой техники;
  • повышение бытового комфорта.

Естественно, за это приходится платить. Цена розеток с интеллектуальной начинкой выше стоимости обыкновенного электроустановочного изделия.

Типы таймерных розеток

Для установки периодов времени включения и выключения, в розетках монтируют

  • или механический таймер,
  • или электронный таймер.

Устройства с механическими таймерами обладают ограниченной функциональностью, дистанционное управление механическим таймером не предусмотрено.

Похожими возможностями обладают гаджеты, оснащенные недорогими электронными таймерами, с кнопочным управлением.

Полнофункциональные электронные таймеры розеток дополнительно оснащаются блоком удаленного управления, штатно интегрируются в систему «Умный дом», и обладают широким спектром настроек периодов включения и выключения.

Общий принцип действия розетки, оснащенной таймером, следующий: на таймере выставляются метки времени включения, и времени выключения. Таймер в заданный момент подает управляющий сигнал на реле, которое коммутирует высоковольтную часть прибора. В результате либо к нагрузке подается напряжение, либо подключенная нагрузка обесточивается.

Электронная настройка розетки с таймером

Теперь мы рассмотрим модель электронной розетки ТМ24.

Это розетка, которая пользуется значительной популярностью. На данный момент ее использует практически каждый человек. Если вы только начали использовать устройство, тогда его необходимо оставить в розетке на 12-14 часов.

Как видите, устройство имеет значительное количество функций, которые вы можете использовать. При необходимости вы самостоятельно сможете настроить 20 программ. Если вам интересно, тогда прочтите про установку розетки в гипсокартон.

На схеме указано то что вы сможете быстро выполнить настройку всех необходимых параметров. Настройку можно будет выполнить с понедельника по воскресенье. Именно в этот период ваше устройство будет работать в заданном режиме.

Если вы планируете начать использовать подобную розетку, тогда помните, что сначала вам необходимо будет настроить текущее время. Для этого в течении нескольких секунд вам следует держать клавишу SET. Чтобы выбрать необходимый день необходимо нажать клавишу RIGHT и LEFT. После повторного нажатия клавиши SET вы сможете перейти в режим установки времени. Управлять подобной настройки можно точно также. Теперь вы легко можете перейти к настройке основных параметров. Выполнить процесс можно следующим образом:

  1. Если вы желаете увидеть первый таймер, тогда следует нажать клавишу RIGHT пока вы не увидите «1_ON».
  2. После этого следует выбрать клавишу SET. После ее нажатия вы сможете увидеть настройку дней недели.
  3. Теперь вы можете повторно нажать эту клавишу и выбрать настройку времени по минутам.
  4. Теперь вам снова следует удержать клавишу RIGHT и выбрать значение «1_OFF».
  5. Теперь вы можете выйти из режима настройки нажатием клавиши CLK.
Популярные статьи  Высота смесителя над ванной

Если вы планируете имитировать присутствие человека, тогда на устройстве вы можете найти кнопку RND. Эта функция позволяет не привязывать свою розетку к точному времени. Включение или выключение техники может осуществляться с определенной задержкой.

Настройка остальных розеток, которые имеют таймер практически не отличается. Для корректной настройки вы также можете переводить часы в зимнее или летнее время. Надеемся, что наша инструкция будет полезной и интересной. Теперь вы легко сможете настроить розетку с таймером механического и электронного типа.

подключение телефонной розетки.

Выбор и типы розеток

Обдумывая, как выбрать розетку, определитесь с тем, какой временной промежуток потребуется. Приборы бывают:

  • суточными;
  • недельными.

Недельные позволяют программировать начало и окончание функционирования на любой день недели. Некоторые розетки предусматривают исключительно режим выключения – имеющаяся шкала с делениями позволяет устанавливать точное время до отключения прибора.

Использование розетки с таймером

Рассмотрим подробнее, как настроить розетки с таймером, а также поговорим об особенностях эксплуатации различных моделей.

Использование розетки с таймером

Механические розетки

Эксплуатация проста, включение производится путем нажатия на определенные зоны, расположенные вокруг циферблата, благодаря чему внутри происходит сжатие пружины, приводящей в действие шестеренки механизма. Разные модели позволяют устанавливать таймер на 15 минут или полчаса. В сутки это 96 или 48 программ соответственно.

Использование розетки с таймером

Основной минус таких розеток – кратковременность работы. Еще один недостаток – скачки напряжения могут сбить настройки прибора. Но в такой зависимости от сети есть и свои плюсы. Например, если произошло аварийное отключение электроэнергии, после возобновления работы прибор выполнит задачу.

Использование розетки с таймером

Электронные розетки

Выполняют такие же функции, как механические, но работают несколько иначе. Цифровые розетки оснащены:

  • счетчиком времени;
  • платой программирования;
  • ЖК-дисплеем;
  • реле.

Использование розетки с таймером

Прибор сложный, работает более чем в 140 программируемых режимах. Чаще всего этот тип розеток оснащается встроенным датчиком движения, что позволяет использовать его в качестве электронного выключателя.

Использование розетки с таймером

Использование розетки с таймером

Прибор бывает суточным или недельным. В первом случае он программируется на 24 часа, на следующий день цикл повторяется. Розетки, программируемые на неделю, позволяют настроить каждый день по отдельному расписанию.

Использование розетки с таймером

Почти все модели электронных розеток позволяют использовать их в качестве часов – точное время отображено на них постоянно, а благодаря встроенному аккумулятору эта информация сохраняется очень долго. Кроме того, цифровую розетку, программируемую на неделю, можно использовать для имитации присутствия людей, автоматически включая свет в доме в ночное время. Для этого достаточно подключения к любой лампе.

Главное преимущество таких устройств – они работают от аккумулятора, никак не завися от внешнего источника питания. Если произошло аварийное отключение энергии, розетка будет работать еще 100 часов и более, без сбоев настроек.

Использование розетки с таймером

Модели розеток обоих видов изготавливаются как в стационарном варианте, так и в виде переходника, имеющего вилку для любой стационарной розетки. На какой бы модели вы ни остановились, такое приобретение для дома принесет несомненную пользу и найдет свое практическое применение.

Использование розетки с таймером

Разновидности

По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:

Механические

Образец механической розетки-таймера

Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.

На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:

  • Звук работы устройства стал тише;
  • Появилась зависимость от наличия электропитания.

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:

Схема основных элементов механической розетки с таймером

Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.

Но и недостатков, к сожалению, тоже хватает:

  1. Уже упомянутая мной зависимость от электроэнергии.

Тут сразу «всплывают» две проблемы:

  • В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
  • Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
  1. Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

Настройку выполнить можно лишь на 24 часа

Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.

Механическая розетка с кнопкой выключения и штекером

Как настроить такой прибор?

В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:

  1. Переключатель ставим в непрерывный режим;
  2. Вращаем диск, фиксируя нужное время;
  3. Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
  4. Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;

Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока

  1. Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.

Электронные

Розетка с электронным таймером

Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.

Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:

  1. Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;

Настройка электронной розетки-таймера не доставляет никаких проблем

  1. Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
  2. Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
  3. Выполнение функции часов. Мелочь, но всё равно полезно.

Розетка с электронным таймером показывает время и день недели

В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
