Установка пуш-фитингов для металлопластиковых труб и их свойства

Пуш фитинги: необходимая информация про соединения с видео

Пуш фитинги необходимы вам, если вы строите водную систему, или же просто делаете ремонт. При переводе этого с первого взгляда непонятного слова, можно узнать, что оно означает «просто втолкни». Что напрямую отображает действия, которые нужно произвести для его установки. В использовании пуш фитинга нет ничего сложного, его установка даже не потребует наличия специальных инструментов.

Это изделие появилось довольно недавно, однако, уже успело завоевать свою армию поклонников в результате простоты использования, и главное, качества результатов. Итак, давайте разберёмся, что такое пуш фитинг.

Устройство

Пуш фитинг состоит из ударостойкого корпуса, в котором расположены соединительные элементы, для закрепления труб.

На штуцере (т.е. месте, предназначенном для соединения трубопровода) предусмотрены уплотнительные кольца, направленные на предотвращение протекания воды.

Достоинства металлопластика

Самое большое преимущество армированных труб по сравнению со сталью – устойчивость к коррозии. Они меньше стоят по сравнению со стальными и тем более медными системами, монтаж дешевле и проще. Металлопластиковые системы устойчивы к агрессивным средам, вода в них не приобретает неприятного запаха или привкуса.

Срок службы при нормативных условиях эксплуатации составляет десятки лет, в коммуникациях холодной воды может достигать полувека (возможно, даже больше). Потенциальный срок службы систем из сшитого полиэтилена для холодной воды может достичь 100 лет (но пока не проверено, доживем – увидим).

Долговечность металлопластиковых коммуникаций зависит от рабочего давления и температуры – в системах горячего водоснабжения и отопления металлопластик служит меньше.

Установка пуш-фитингов для металлопластиковых труб и их свойства

Армирование уменьшает проницаемость трубопроводов для газов, в частности, кислорода, – это удлиняет срок службы металлических деталей. Металлопластиковые изделия прочны, безвредны для человека, экологичны, не подвержены гниению.

Термическое расширение – в 3-5 раз меньше, чем у пластика без армирования, его морозостойкость – до -55 °С. Термостойкость достаточна для использования в системах горячего водоснабжения и отопления (выдерживает длительное нагревание до +95 °С, кратковременно — до +110 °C).

Эстетичность позволяет не прятать коммуникации за экранами и кожухами, выпускаются цветные модификации материалов. Нет необходимости в антикоррозионной обработке, очистке, окраске. Трубопроводы легко моются, режутся и гнутся; соединение производят при помощи фитингов или диффузионной сварки (ПП).

Недостатки:

У металлопластиковых труб имеются и минусы:

  1. Прочность металлопластиковых конструкций ниже, чем медных и стальных конструкций. Для инженерных коммуникаций в частном доме этот параметр не так важен, если речь не идет о прокладке наружных трубопроводов в тяжелых условиях.
  2. Полипропилен и полиэтилен нестойки к ультрафиолету.
  3. Меньшая огнестойкость по сравнению с металлическими коммуникациями.
  4. Гибкость металлопластиковых труб, армированных фольгой, меньше по сравнению с изделиями без армирования.

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

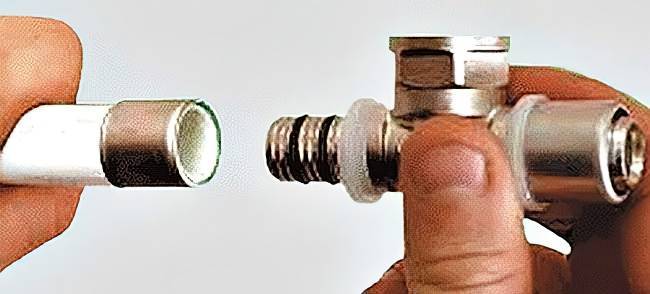

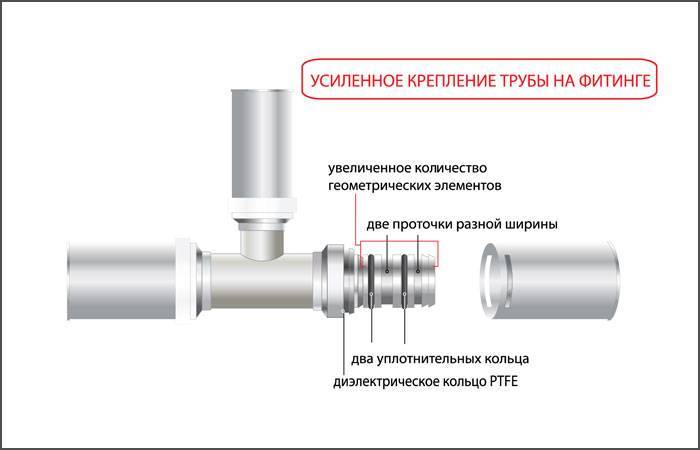

Пресс-фитинг для МП-трубУстановка пуш-фитингов для металлопластиковых труб и их свойства

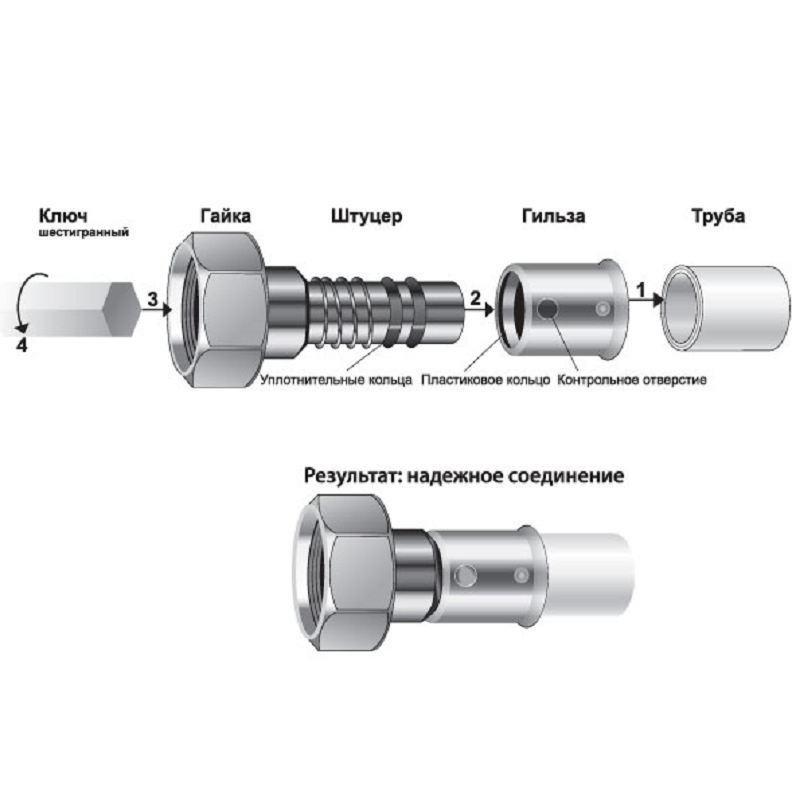

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

  • На трубу надевают гильзу.

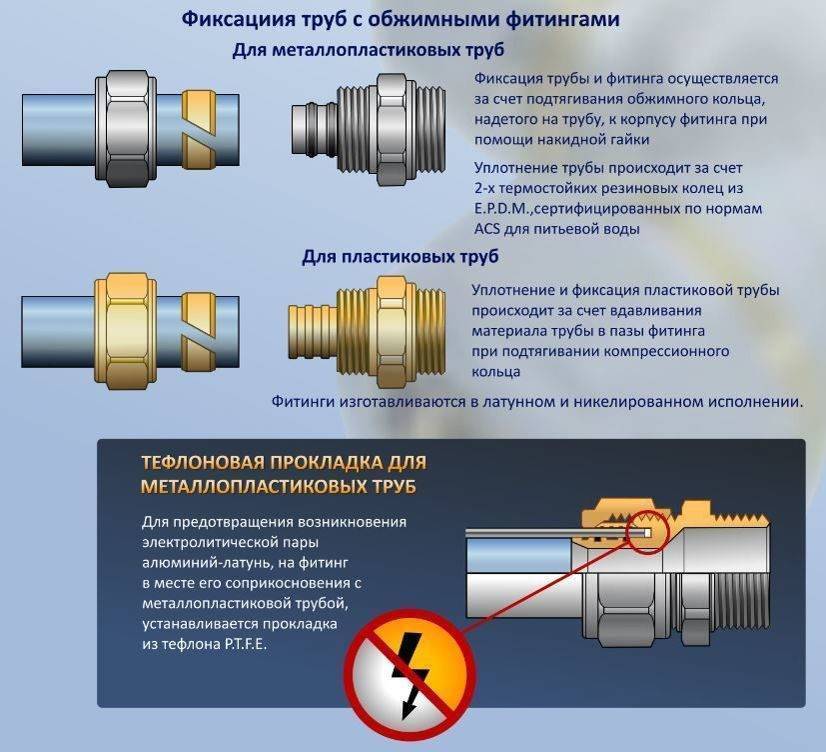

  • На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
  • Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
  • Берут клещи, в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Технология монтажа и замены фитингов

Прежде чем приступать к процедуре монтажа, стоит нарисовать подробное схематическое изображение будущей трубопроводной сети, а также подготовить весь необходимый инструмент. Первое даст четкое понимание количества труб и соединительных элементов, второе – позволит не отвлекаться на поиски и не тратить лишнее время. Из инструментов под рукой следует иметь:

  • Труборез. Особый тип ножниц, позволяющих легко разрезать любые пластиковые трубы. Место среза получается ровным и строго перпендикулярным продольной оси трубы.

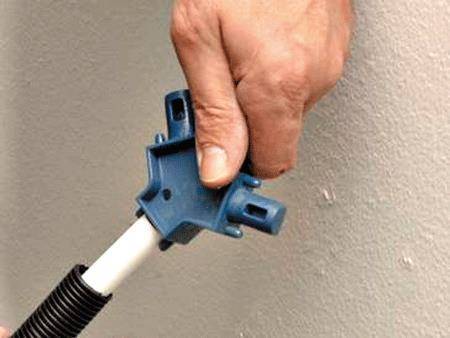

  • Калибратор. Устройство для восстановления формы среза, который, после разрезания, может оказаться слегка смятым или сплющенным.
  • Набор гаечных ключей.
  • Обжимные клещи для монтажа пресс-фитингов. Сам по себе инструмент достаточно дорогой, поэтому для разового применения имеет смысл взять его в аренду.

Подготовительный этап монтажа одинаков для любых видов фитингов и включает следующие этапы:

  • От бухты металлопластиковой трубы (изделия малых диаметров чаще продаются именно так) отрезаются куски требуемой протяженности. При этом учитывается небольшой (1-2 см) запас, который будет входить внутрь фитинга.
  • Край отрезка внимательно осматривается, и при необходимости выравнивается.
  • Снимается внутренняя и наружная фаска (для пресс-фитингов только внутренняя).
  • При помощи калибратора восстанавливается геометрия обрезанного края.

Дальнейший порядок монтажа непосредственно зависит от типа фитинга.

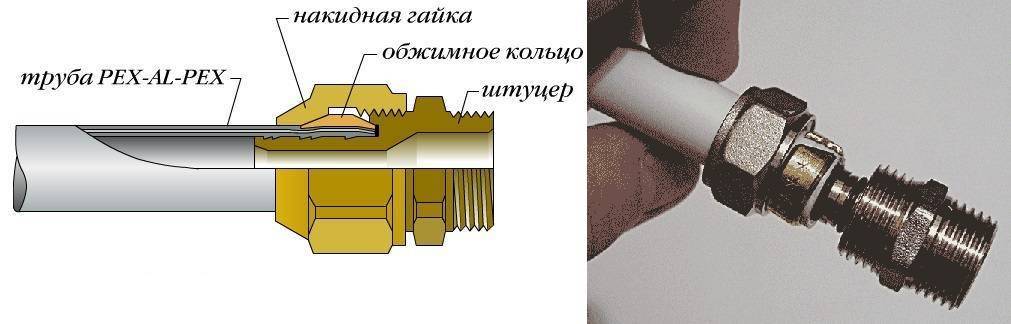

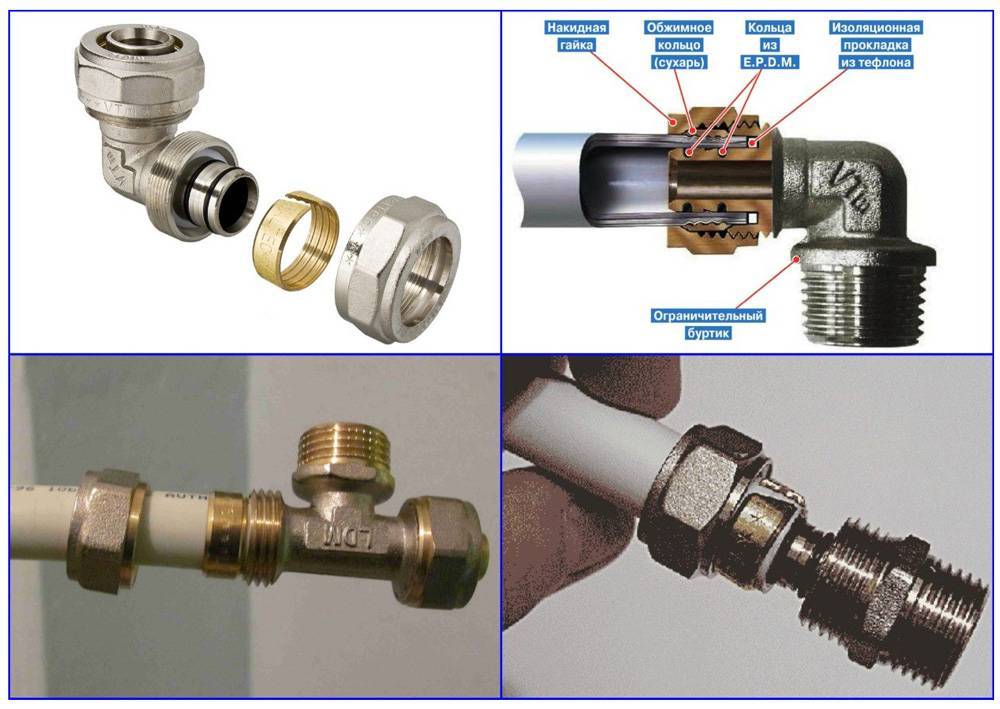

Компрессионный фитинг:

  • На подготовленный отрезок трубы надевается гайка и обжимное кольцо.
  • Конец трубы до упора вставляется в фитинг.
  • Далее, кольцо надвигается на фитинг.
  • На резьбу фитинга накручивается гайка и затягивается двумя гаечными ключами.

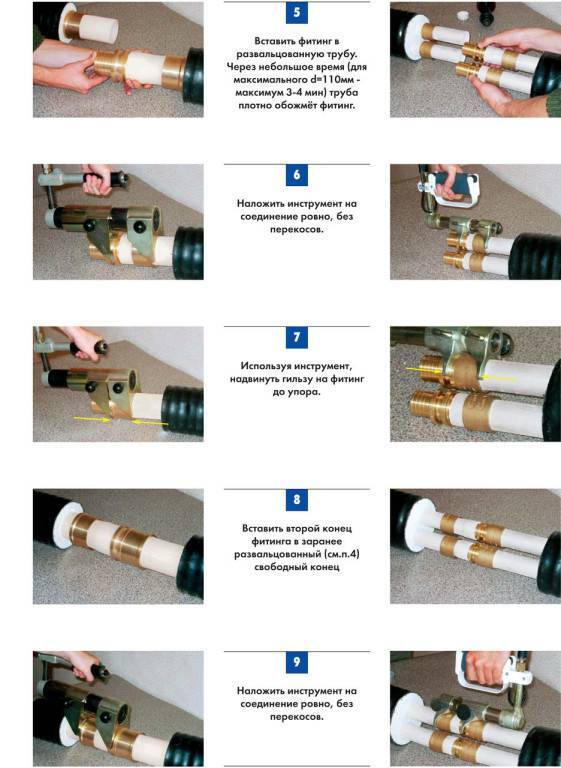

Пресс-фитинг:

  • На подготовленный край трубы надевается гильза, а на фитинг – прокладка.
  • Труба насаживается на фитинг до упора.
  • Обжимные клещи, настроенные на работу с трубой такого сечения, устанавливаются вплотную к краю фитинга, и с силой зажимаются.
  • После первого зажима инструмент проворачивается на 30-40 градусов и производится повторный обжим.
  • На правильно обжатом фитинге отчетливо видны две параллельные вогнутые полосы.

Рекомендуем ознакомиться: Пуш фитинги (Push Fit) — новейшая разработка для надежного соединения труб

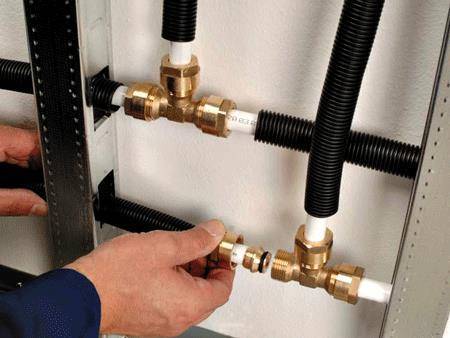

Монтаж пуш-фитинга производится путем проталкивания штуцера в конец трубы. Труба должна пройти до упора, что контролируется через специальные смотровые окошки в корпусе устройства. Об успешном закреплении изделия будет свидетельствовать щелчок. Конструкция пуш-фитинга допускает многократную сборку и разборку изделия.

После завершения монтажа трубопроводной системы, проводятся ее испытания, путем плавного увеличения подачи носителя. Если те или иные соединения дали течь, их необходимо подтянуть или переделать.

Популярные статьи  Как очистить унитаз при помощи Кока-Колы

Особенности пуш-фитингов

Установка пуш-фитингов для металлопластиковых труб и их свойства
Устройство пуш фитинга

Пуш-фитинги – это специальная самофиксирующаяся соединительная деталь, которая подходит для монтажа металлопластиковых и пластиковых труб. Элемент изготавливается из специального пластика – фторопласт 2, который также применяется при изготовлении посуды с антипригарным покрытием.

Раньше во время крепления труб использовались только обжимные детали и пресс-фитинги. Сложные системы требовали профилактического осмотра раз в сезон.

Достоинства и недостатки

Деталь имеет несколько преимуществ:

  • облегчает ремонтные работы и надежно обхватывает трубы;
  • прочная и монтируется даже под бетонную стяжку;
  • защищает стык от протеканий;
  • выдерживает высокую температуру и давление, то есть подходит для систем отопления;
  • разборная, может использовать несколько раз;
  • монтаж не требует дорогих инструментов, особых навыков и много времени;
  • корпус детали выдерживает гидроудар.

И все же есть два негативных фактора:

  • температура не должна превышать 100 градусов;
  • высокая стоимость.

Количество плюсов значительно превышает минусы, так что установка пуш-фитингов полностью окупит свою стоимость.

Виды

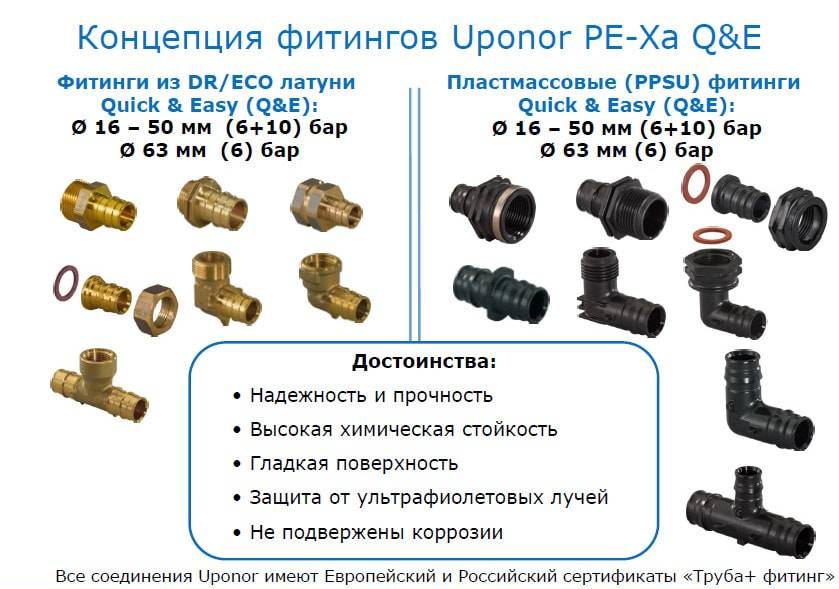

На рынке представлено несколько разновидностей push-фитингов. Они отличаются строением и функциями, которые выполняют:

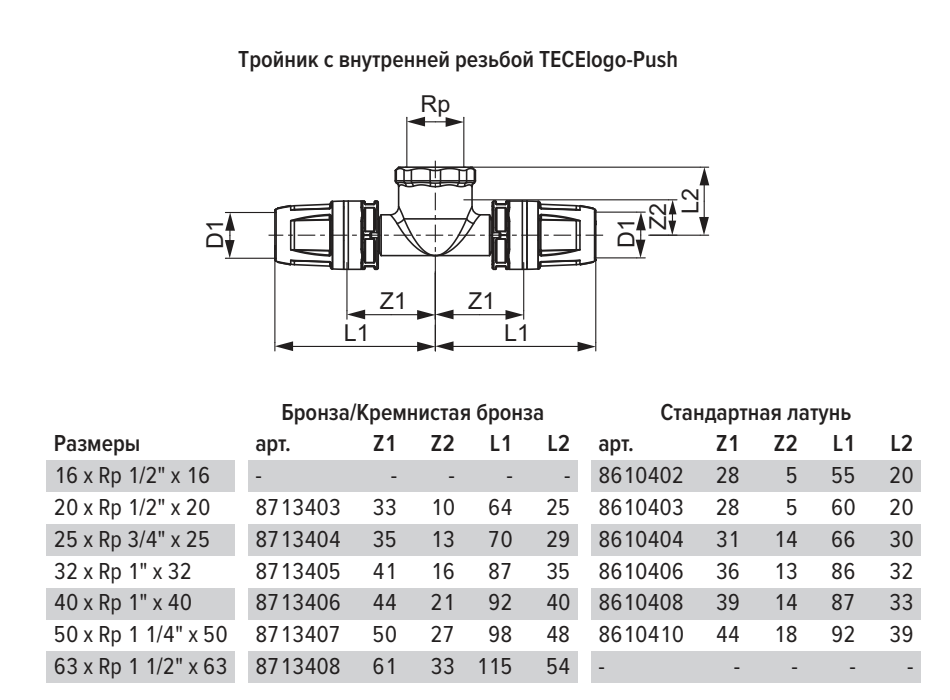

  • Тройник или крестовина используются для разветвления трубы.
  • Угол создает повороты в системе.
  • Муфта соединяет две трубы идентичные по размеру.
  • Штуцер используется для перехода на более мягкое соединение.
  • Переходник соединяет трубы разного размера.
  • Заглушка замыкает систему.

Также производители выпускают отдельно фитинги для металлопластиковых труб и для полипропиленовых.

Как соединяются резьбовые фитинги для металлопластиковых труб

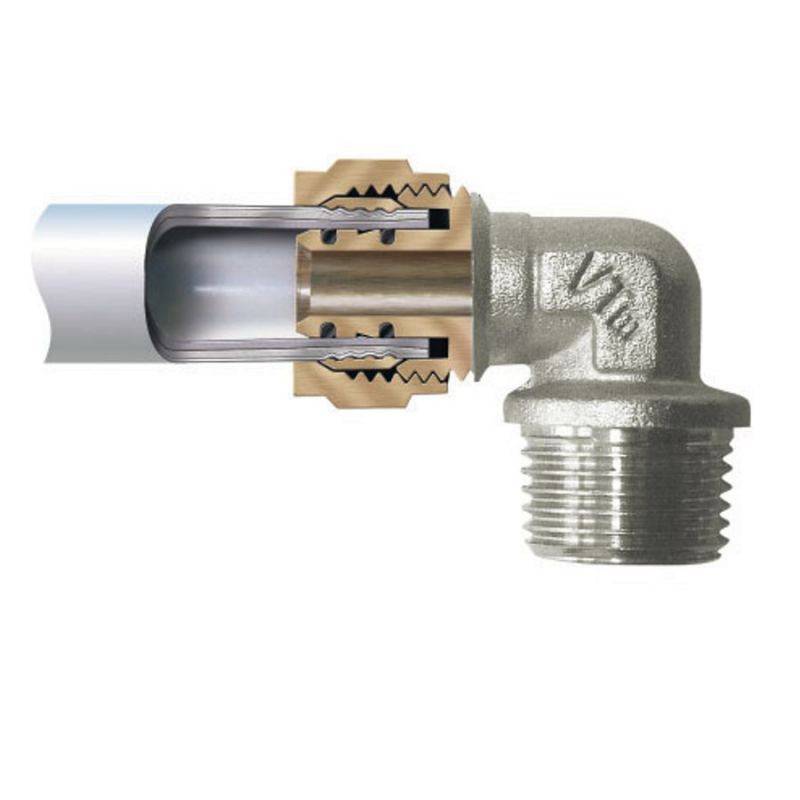

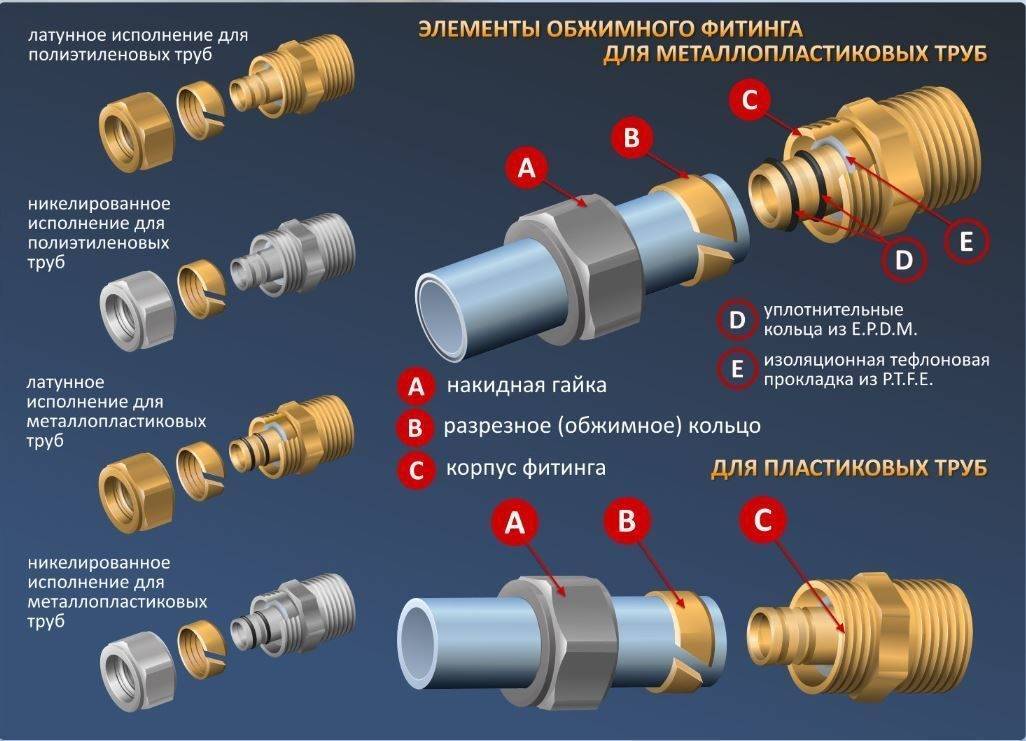

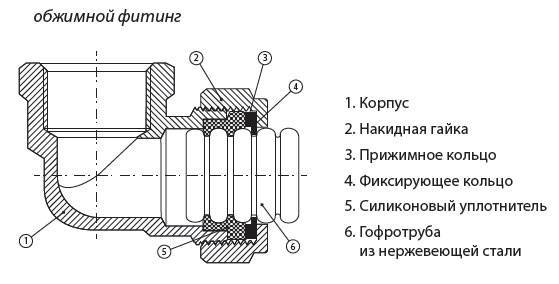

Монтаж труб может выполняться компрессионными соединительными деталями из латуни. Их устройство включает штуцер, гайку, разрезное кольцо. С применением рожкового ключа и резьбовых фитингов можно создавать надежные соединения. Процедура выглядит следующим образом: при накручивании гайки выполняется сжатие пресс-гильзы (разрезное кольцо), что и формирует герметичное прижатие штуцера к внутренней полости трубы.

Одно из достоинств компрессионных соединительных элементов состоит в возможности их устанавливать без дорогостоящего специнструмента. Кроме того, резьбовой фитинг обеспечивает возможность быстрого демонтажа соединений. В то же время, практика показывает, что повторная сборка узла с таким фитингом может быть менее герметичной, поэтому для ремонта сети лучше выполнить вырезку поврежденного участка и на его место установить новый отрезок трубы с помощью резьбовых фитингов. Для повторной установки использованного соединительного элемента необходимо выполнить замену его уплотнительных элементов.

Для соединения отдельных труб их торец нужно обрезать под прямым углом. Это можно выполнить с помощью трубореза или ножовки по металлу. Для гибки труб лучше воспользоваться пружинным трубогибом, но выполнить такую операцию можно и вручную. При изгибе руками минимальный радиус составляет пять наружных диаметров трубного изделия, а при использовании трубогиба – три с половиной диаметра.

У отечественных фирм можно купить любые разновидности компрессионных соединительных деталей. При выборе таких фитингов необходимо приобретать изделия в точном соответствии с параметрами металлопластиковых труб (диаметр и размер стенок трубы). В идеале лучше выбирать трубы и соединения от одной торговой марки.

Трубы из металлопласта прекрасно удерживают свою форму, поэтому при обустройстве сетей необходимо минимальное количество хомутиков. Соединение с помощью компрессионных соединительных элементов можно производить по тройниковому (гребеночному) или коллекторному принципу. Если монтаж выполняется в виде гребенки, то необходимо вначале выполнить монтаж основного трубопровода, а после этого врезать в него фитинги в нужных местах (либо провести монтаж в другом порядке).

Пример присоединения компрессионного фитинга:

Установка пуш-фитингов для металлопластиковых труб и их свойства

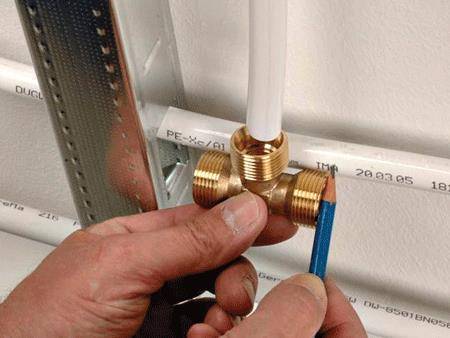

Выполнить разметку мест установки соединений.

Установка пуш-фитингов для металлопластиковых труб и их свойства

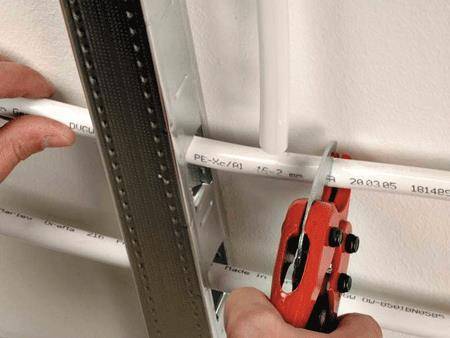

Выполнить резку трубы.

Установка пуш-фитингов для металлопластиковых труб и их свойства

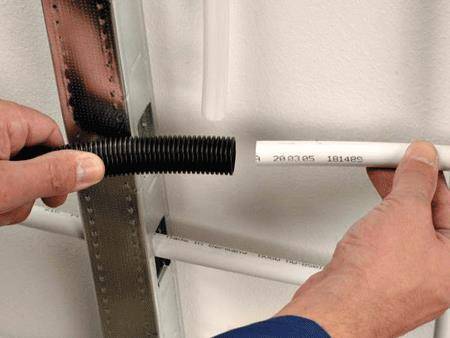

Надеть на металлопластиковую трубу гофру из утеплителя (необязательный этап).

Установка пуш-фитингов для металлопластиковых труб и их свойства

Выполнить калибровку трубы.

Установка пуш-фитингов для металлопластиковых труб и их свойства

Надеть на трубу гайку с уплотнительным кольцом.

Установка пуш-фитингов для металлопластиковых труб и их свойства

Провести соединение трубы и фитинга.

На фото продемонстрирован монтаж компрессионных фитингов тройниковой конструкции. В каталогах можно найти много других вариантов таких соединений, что дает возможность собрать трубопроводы по любой схеме.

Процесс сборки выполняется в следующей последовательности:

  1. Выполнить выравнивание трубы так, чтобы получить ровный участок длиной 100 мм до среза и 10 мм после него.
  2. В нужном месте нужно разрезать трубу под прямым углом.
  3. Выполнить обработку торца с помощью развертки со снятием миллиметровой фаски. Необходимо обеспечить правильную круглую форму торца.
  4. На трубу нужно одеть гайку с разрезным кольцом.
  5. Намочить штуцер.
  6. Нужно насадить на трубу штуцер. При этом торец среза должен плотно упираться в край фитинга. Завинчиваем рукой гайку штуцера до упора. Если гайка крутится плохо, то возможно нарушено резьбовое соединение или гайка идет не по резьбе, что снизит герметичность соединения.
  7. Для затягивания фитинга понадобится два ключа. Одним нужно зафиксировать фитинг, а другим выполнить до двух оборотов гайки, чтобы были видны до двух ниток резьбового соединения. Не стоит использовать ключи с усиленными рычагами, так как перетяжка гайки может привести к потере герметичности соединения.

Чтобы металлопластиковая труба не запотевала при температурных перепадах транспортируемой среды, поверх нее одевают специальный утепляющий кожух из вспененного полиэтилена или других аналогичных материалов. Такую изоляцию можно одеть и после завершения монтажа в процессе эксплуатации трубопровода. Для этого рукав из вспененного полиэтилена нужно разрезать вдоль, а после установки закрепить его на трубе скотчем.

Маркировка фитингов выполняется по двум показателям:

  • по наружному диаметру трубы;
  • по параметрам резьбового соединения, с помощью которого монтируется трубная арматура.

К примеру, наличие символов 16×1/2 для внутренней резьбы свидетельствует о том, что фитинг может соединяться одним концом с трубой 16 мм по наружному диаметру, а другой с арматурным изделием, у которого есть резьбовое соединение полдюйма.

Читайте материал по теме: Замена труб в квартире: советы профессионалов

Соединение медных труб с цанговыми и пресс-фитингами

Рис. 41. Соединение медных труб пресс-фитингом

Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).

Рис. 42. Закрепление фитинга пресс-клещами

Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.

Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).

Популярные статьи  Когда и каким способом следует начинать эксплуатацию электрического теплого пола после его монтажа

Рис. 43. Соединение медных труб компрессионными фитингами первого типа

Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.

Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.

Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.

Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа

Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.

Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.

Пуш фитинг для металлопластиковых труб

Установка пуш-фитингов для металлопластиковых труб и их свойства

Пуш фитинг – новая технология соединения труб, предназначенная для использования при монтаже систем отопления и водоснабжения. В основе технологии пуш фитинга лежит идея упрощения процесса монтажа и попытка избавиться от применения дополнительного специального оборудования.

Разработчики постарались сделать монтаж предельно простым: для соединения достаточно совместить детали и нажать на них до щелчка. Отсюда название разработки Push Fit, что в переводе означает «усилие» и «арматура».

Монтаж пуш фитингов своими руками

Несмотря на то, что в основе идеи пушфитинга лежит стремление уйти от привычного монтажного оборудования, в комплекте с Push Fit придется дополнительно приобрести ножницы для труб и калибратор.

Прочное соединение можно получить только при правильном выполнении подготовительных работ.

Вначале с помощью специальных ножниц производится обрезка края монтируемой трубы. Делается это для устранения возможных неровностей на поверхности среза. Затем труба калибруется, делается фаска под углом в 45 градусов. После чего подготовленная труба вставляется в пуш фитинг. Соединение готово после того, как будет услышан щелчок.

Важно

Проверить прочность соединения несложно. Достаточно обе детали потянуть в разные стороны.

На первый взгляд соединение достаточно прочное, но насколько оно надежно, можно узнать только из практического опыта эксплуатации.

Следует отметить, что труба, зажатая в фитинге при сравнительно небольшом усилии, проворачивается, что наводит на мысль о ненадежности соединения.

Опытные мастера сантехники, отвечающие за качество своей работы, никогда не станут использовать подобное проворачивающееся соединение для скрытого монтажа и для укладки его в бетонную стяжку.

Где и как применяют пуш фитинги?

Несмотря на некоторое недоверия мастеров профессионалов к пушфитингу, эта технология наверняка найдет применение при проведении сантехнических работ своими руками. Разумеется, при этом идет речь не о масштабных работах и устройстве систем отопления или водоснабжения, а о небольшом ремонте, замене крана или вышедшего из строя прибора отопления.

Применять фитинг пуш лучше в частных системах отопления с небольшим уровнем давления. В многоквартирных домах лучше воспользоваться более привычными, проверенными временем, способами соединения труб.

Но даже при небольшом ремонте соединения пушфитинг должны оставаться под постоянным контролем.

Учитывая это, пуш фитинг можно отнести к своеобразной «скорой помощи» для систем отопления и водоснабжения, с помощью которой можно легко и просто устранить неполадки в системе, не имея ни специального оборудования, ни монтажного опыта.

Как устроен Push Fitting?

Пуш фитинг состоит из достаточно прочного корпуса, для изготовления которого могут быть использованы различные материалы, начиная от привычной латуни, заканчивая современными полимерными материалами, обладающими уникальными свойствами (жаропрочностью, механической прочностью и т.д).

Понятно, что используемый для изготовления арматуры материал во многом определяет стоимость готового изделия. Следует отметить, что пуш фитинги нельзя назвать дешевым оборудованием, скорее наоборот, их стоимость может определять целесообразность дальнейшего использования этой технологии монтажа.

Так, к примеру, угольник пуш стоит в зависимости от диаметра от 360 до 690 рублей, муфта от 370 до 870 рублей, а тройник от 600 до 900 рублей. Для сравнения обычная муфта из полипропилена хорошего качества стоит от 6 до100 рублей.

Совет

На штуцере корпуса есть уплотнительное кольцо, защищающее от возможных протечек. Основной частью пушфитинга является муфта и подпружиненное кольцо, осуществляющее захват трубы и удерживающее ее.

Надежность соединения зависит от качества захвата и от надежности того самого подпружиненного кольца. Производители новой арматуры заверяют, что ее можно использовать повторно, но практический опыт подсказывает, что при повторном использовании пружина наверняка ослабнет и на качественный и прочный захват лучше не рассчитывать.

Подведем итоги

Увы, на сегодняшний день пуш фитинг можно рассматривать лишь в качестве скорой помощи при необходимости проведения быстрого ремонта без участия специалистов в области сантехмонтажа.

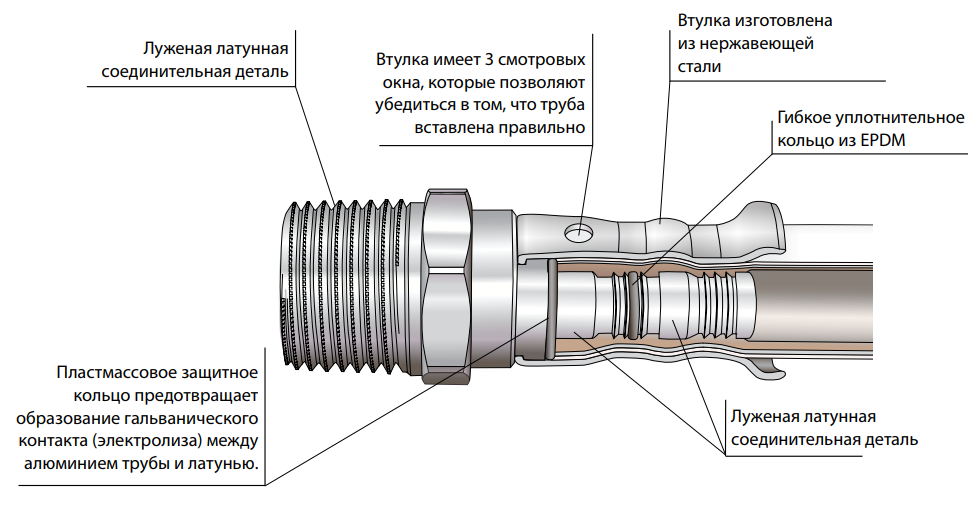

Технология установки пресс-фитингов

Пресс-фитинги отличаются конструкцией и, соответственно, способом монтажа. Перед установкой соединителя нужно внимательно осмотреть соединители для металлопластиковых труб (гильзу, уплотнители) и подготовить пресс-клещи, подходящие по профилю и размеру (в идеале – того же производителя).

Трубу готовим так же, как и для обжимного фитинга – выпрямляем, размечаем, аккуратно отрезаем труборезом, предназначенным для работы с металлопластиком

Важно обработать торцовую часть: удалить заусенцы, сделать обод гладким и ровным. Фитинг монтируем в следующем порядке:

Популярные статьи  Расширительный бак для водоснабжения выбор, установка

Галерея изображений

Фото из

Этап 2 – подготовка пресс-клещей

Этап 3 – установка фитинга в инструмент

Этап 4 – опрессовка фитинга клещами

Работая с ручным инструментом, необходимо помнить об одной тонкости опрессовки: она должна быть выполнена дважды. То есть после первого зажима необходимо ослабить фиксацию, повернуть клещи по оси примерно на 30º и повторить процедуру.

С советами и ценными рекомендациями по выполнению опрессовки труб из металлопластика вы ознакомитесь, прочтя рекомендуемую нами статью.

Монтаж — пошаговая инструкция

Важно! МПТ не используются в уличных условиях, так как не предназначены для эксплуатации при отрицательных температурах. Температурный режим указывается в паспорте изделия

Выбранные трубы должны соответствовать условиям использования (как установить батареи отопления в частном доме прочитайте в этой статье)

Температурный режим указывается в паспорте изделия. Выбранные трубы должны соответствовать условиям использования (как установить батареи отопления в частном доме прочитайте в этой статье).

Разъёмный и компрессионный фитинг устанавливается одинаковым способом, при этом используется один и тот же инструмент.

Разница между этими видами заключается в том, что элементы разъёмного вида можно использовать два-три раза без потери качества соединения.

Элементы компрессионного вида, желательно, использовать один раз, при повторном использовании — качество соединения будет значительно ниже.

Для соединения МПТ компрессионными элементами потребуются следующие инструменты:

  • ножницы для резки труб или ножовка по металлу;
  • набор ключей, соответствующий размерам гаек;
  • мелкозернистая наждачная бумага;
  • инструмент для придания трубе в месте реза круглой формы.

Такой способ соединения, например, труб для джакузи на улице зимой, прост и не требует специальных навыков.

Необходимо придерживаться следующей последовательности действий:

  • выпрямляем трубу на 10 см в обе стороны, начиная от предполагаемого места соединения;
  • отмечаем место реза и делаем разрез при помощи ножниц или ножовки.

    Разрез производится строго под углом 90 градусов;

  • на каждый конец трубы одевается гайка и зажимное кольцо.

    Последнее устанавливается на крае среза;

  • места реза обрабатываются наждачной бумагой.
    Таким способом удаляются заусеницы.
    Трубе придаётся круглая форма специальным приспособлением;
  • штуцера смачиваются водой для облегчения монтажа.
    Монтаж элемента осуществляется равномерно без наклонов относительно трубы.
    Труба должна равномерно прилегать к фитингу местом среза;
  • первые два или три оборотов гайки делаются вручную, затем берутся ключи нужно размера, и гайка закручивается полностью;
  • соединение проверяется на предмет протечки.

Гайка закручивается без усилий так, чтобы остался один или полтора витка резьбы. Чрезмерные усилия приведут к поломке элемента, а в дальнейшем к протечке в этом месте.

В процессе эксплуатации, возможно разбалтывание соединения. В таких случаях рекомендуется подтянуть гайки на 1-2 оборота (как пользоваться биде женщинам прочитайте здесь).

При повторном использовании фитинга, необходимо заменить уплотнительные кольца.

Установка пуш-фитингов для металлопластиковых труб и их свойстваМонтаж МПТ при помощи пресс-фитинга проходит аналогичным образом за исключением фиксации элементов на трубе.

Закрепление проводят при помощи специального автоматического или ручного пресса.

Использовать изделия после такого способа не представляется возможным, и они заменяются на новые.

При покупке, встречаются все виды компрессионных фитингов, которые производятся у нас и за рубежом.

Принципиальных различий у них нет, но, возможно, несовпадение наружного диаметра или толщины стенки труб с фитингом.

Поэтому покупаются соединительные элементы и трубы одного производителя.

На всех элементах ставится маркировка, которая показывает внешний диаметр МПТ. Для изделий, которые соединяют МПТ с трубами других типов, указывается размер резьбы места соединения.

Фитинги выпускают под трубы соответствующего диаметры. Существуют следующие размеры:

  • 16,
  • 20,
  • 26
  • и 32 миллиметра.

Способы соединения и монтажа металлопластиковых труб

Для соединения отдельных частей трубопровода из металлопластика применяют фитинги. Эта деталь состоит из штуцера, разрезного кольца, гайки. Они бывают разнообразной формы и размеров, соединяют трубы одного или разных диаметров. Основные виды фитингов:

  • пуш-фитинги;
  • компрессионные;
  • цанговые;
  • надвижные;
  • пресс-фитинг.

Каждая из конструкций заслуживает отдельного описания.

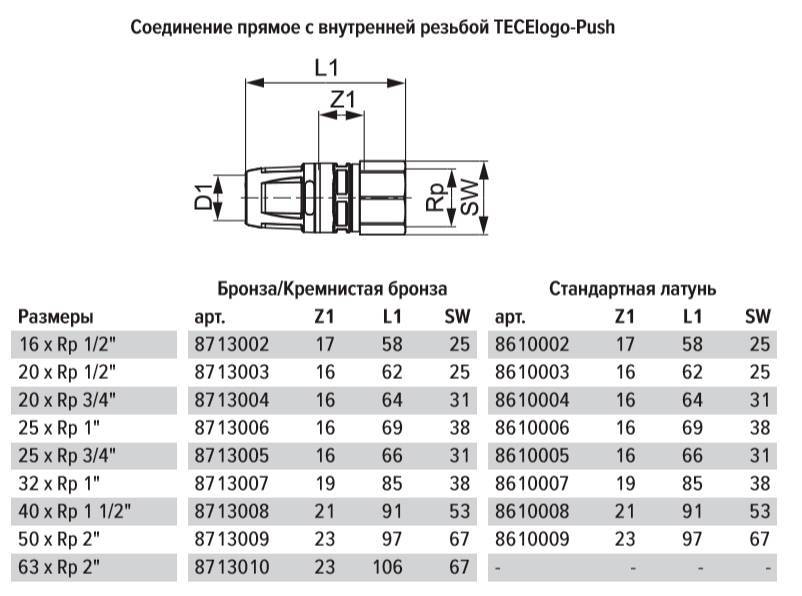

Пуш-фитинги

Выполнены из полиэтилена марки PPSU, который характеризуются высокой механической прочностью, устойчивостью к низким температурам, длительной эксплуатацией. Эти соединительные элементы используются в трубопроводах холодной и горячей воды, в системе теплого пола и других видов отопления.

При монтаже выполняют следующие работы:

  1. Нарезают требуемые отрезки.
  2. Калибруют концы труб.
  3. Удаляют заусеницы, снимают фаску.
  4. Насаживают на трубу фитинг до контрольного отверстия в его корпусе.
  5. С обратной стороны вставляют второй отрезок трубопровода.

После сборки узла соединение фиксируют при помощи обжимного кольца.

Компрессионное соединение

Является самым простым при сборке трубопроводов. Перед началом работ нарезают отрезки нужной длины, зачищают кромки, подрезают фаску. Кромка должна быть перпендикулярной к оси трубы. Далее выполняют следующие действия:

  1. На трубу надевают накидную гайку, на неё разрезное кольцо.
  2. Штуцер смачивают водой, на него надевают трубу, упирая её кромку в выступающий буртик.
  3. Рукой закручивают гайку до упора.
  4. Закрепляют соединение с помощью ключа, при этом должны быть видны 1-2 витка резьбы.

Следует помнить, что перетягивание гайки, как и её недокрут, ведут к негерметичному соединению.

Цанговый фитинг

Такие элементы применяют при соединении изделий, изготовленных из различных материалов, и разных диаметров. При стыковке элементов из металла и металлопластика резьбовая часть фитинга должна соответствовать диаметру металлического трубопровода.

Соединение с помощью цангового фитинга осуществляют следующим образом:

  • на стальную трубу наматывают паклю или другую мягкую изоляцию;
  • на неё же надевают фитинг;
  • на конец металлопластикового элемента одевают шайбу с гайкой.

Закрепление стыка выполняют, накручивая гайку на корпус. Зажимают крепление с помощью специального, так называемого, газового ключа.

Пресс-фитинг

Конструкция включает корпус и обжимную гильзу. Подготовка отрезка трубы аналогична, как для предыдущих соединений, дальнейший порядок сборки следующий:

  • надевают гильзу на отрезок трубы;
  • на резьбовую часть накручивают прокладку;
  •  вставляют в трубу фитинг, доводя до отверстия на его корпусе;
  • далее используют клещи, имеющие накладки нужного размера;
  • клещи смещают к крайней части, ручки сжимают, происходит обжимание детали.

В результате этой операции на поверхности гильзы образуются два круговых углубления одинаковой глубины. Пресс-фитинги выдерживают давление 10 атм, что вполне достаточно для внутренних трубопроводов зданий малой этажности.

Надвижные фитинги

Данный соединитель состоит из штуцера и надвижной пластиковой гильзы. Она с натягом надевается на трубу, обжимая её. Для  расширения трубы применяют эспандер. Порядок действий следующий:

  1. На одну из труб надевают пластиковую гильзу.
  2. Эспандером развальцовывают второй отрезок трубы.
  3. Вставляют штуцер до упора.
  4. Надвигают гильзу на штуцер и запрессовывают.

Герметичность стыка обеспечивается за счёт способности полипропилена возвращаться в исходное состояние за счёт своей упругости.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Установка пуш-фитингов для металлопластиковых труб и их свойства
Можно ли утеплять деревянный дом изнутри минватой
