Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Технические характеристики и сферы использования PEX

Благодаря уникальной молекулярной структуре PEX, трубы из этого материала имеют расширенные возможности в сравнении с другими видами полиэтилена. Наиболее распространенными вариантами применения являются следующие инженерные сети:

  • Система отопления;
  • Водопровод;
  • Снеготаяния;
  • Теплого пола.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

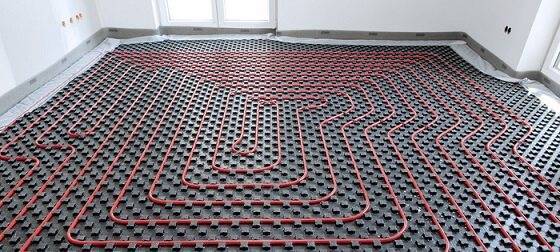

Теплый пол с трубами из сшитого полиэтилена

Использование для отопления, а также горячего водоснабжения, определило основные технические характеристики PEX трубы. Самыми важными качествами являются:

  • Условный диаметр — 10-110 мм;
  • Масса погонного метра — 0,10-0,15 кг;
  • Номинальное давление — 8-25 бар.

Сшитый полиэтилен производится крупнейшими мировыми концернами по выпуску полимерной продукции. Самыми известными производителями PEX трубы на сегодняшний день являются компании:

  • Рехау (Rehau);
  • Упонор (Uponor);
  • Бирпекс (БИР ПЕКС)
  • Valtec.

Для монтажа трубопровода необходим ручной инструмент. Основной набор, что поставляется в комплекте с трубными изделиями, или приобретается отдельно, включает такой инструмент:

  • Насадки для обжима фитингов различного диаметра;
  • Развертка с рукоятками;
  • Насадки для расширения трубы;
  • Ножницы для резки;
  • Щетка для очищения поверхности.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

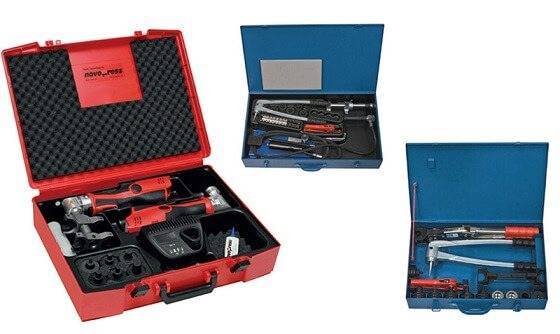

Ручной инструмент для труб из сшитого полиэтилена

Ручной инструмент используется для соединения элементов трубопровода с фитингами и помогает сократить время монтажа до минимума. Также благодаря простоте системы, установку может выполнить любой человек, даже без специальных навыков.

Разновидности труб

По назначению изделия можно разделить на два типа: для водоснабжения и отопления.

Также разделяют внутренние инженерные системы и системы поверхностного отопления и охлаждения. Первые могут использоваться как для водоснабжения, так и для отопления, вторые – только для отопления/охлаждения.

В отдельную категорию выносятся системы теплоснабжения.

Компания Rehau также выпускает полипропиленовые трубы внутренней канализации.

Для внутренних инженерных систем используются специальные трубы RAUTITAN his и RAUTITAN pink. Первые предназначены для холодного и горячего водоснабжения, вторые используются для систем отопления.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Вся продукция Rehau изготавливаются методом RE-Xa, то есть методом пероксидной сшивки. Предлагаемый диаметр – от 16 до 63 мм.

В качестве универсальных труб можно использовать RAUTITAN stabil, однако их максимальный диаметр – 40 мм, либо RAUTITAN flex с диаметром до 63 мм.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Новинкой являются изолированные трубы этих марок, имеющие слой экструдированной изоляции из вспененного полиэтилена. Предназначены они для теплоизоляции системы отопления на несущих перекрытиях.

Изоляция позволяет:

  • усилить водооталкивающий эффект;
  • повысить устойчивость к старению;
  • защитить от тепловыделений, конденсаций;
  • защитить от передачи звука по конструкциям здания.

Для систем поверхностного отопления и охлаждения (к таким системам относятся и теплые полы) предлагаются RAUTHERM S и RAUTHERM SPEED. Особенностью второй является наличие клейкой ленты на поверхности для крепления к матам для укладки.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Помимо напольных систем, могут обустраиваться как настенные, так и потолочные. При этом потолочные предлагаются в виде гипсовых плит с уже встроенной трубой.

В качестве систем теплоснабжения используются RAUVITHERM UNO (с одной изолированной трубой) и RAUVITHERM DUO (с двумя).

Находят применения в следующих сферах:

  • централизованное и локальное водоснабжение;
  • водоснабжение питьевой и горячей водой;
  • бассейновая техника;
  • холодильная техника;
  • промышленность и сельское хозяйство;
  • соединения воздушно-водных насосов;
  • тепловые насосы, использующие тепло земли.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

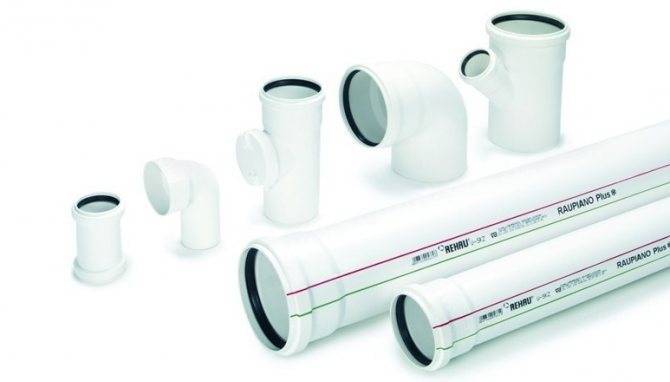

Шумопоглощающая система внутренней канализации представлена RAUPIANO PLUS. Диаметр этих изделий от 40 до 200 мм. Это полимерные многослойные трубы с усилениями в зонах поворотов. Для поглощения шума также используются специальные хомуты. Полипропилен дороже пнд труб, однако он легче, прочнее и имеет более гладкую поверхность, поэтому более устойчив к загрязнениям.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Процесс монтажа

Технология монтажа включает несколько шагов.

  • Насадку с необходимым диаметром накручиваем на расширитель.
  • После этого на сами трубы своими руками надеваем обжимные кольца. И делаем это так, чтобы место расширения трубы занято не было.
  • В трубу надо вставить расширитель. Она расширяется, когда монтажник нажимает на специальную рукоятку. Следующий шаг – поворот самой трубы, либо расширителя на 30 градусов. И затем снова нажимают на рукоятку. Можно повторить операцию, чтобы закрепить результат. После этого переходят к использованию фитинга.
  • Затвор отводится у пресса своими руками. Далее вытаскивают штифты, используемые для крепления. Следующий шаг – продевание насадок, фиксирующихся штифтами. Затвор защёлкивается.
  • Соединение приобретает готовый вид. Изделие надо вытащить из пресса.

Особенности труб Рехау

Изготовление труб по новой технологии обуславливает принципиальные особенности изделий, которые заключаются в следующих аспектах:

  • повышенная шумоизоляция. Сшитый полиэтилен способен поглощать звуки, производимые потоком воды;
  • монтаж труб Rehau производится уникальным методом, позволяющим создать максимально прочное соединение;
  • материал, из которого производятся трубы, является универсальным. Из труб можно создавать системы горячего и холодного водоснабжения, отопления, применять для обустройства теплого пола. Максимальная температура жидкости в трубе составляет 95ºС;
  • трубы практически не подвержены образованию трещин и деформации при механическом повреждении, поэтому их можно укладывать под штукатурку или закрывать иными конструкциями;
  • высокая степень теплоизоляции, что помогает экономить природные ресурсы;
  • любая труба способна выдерживать перепады температурного режима жидкости и внутреннего давления;
  • полная безопасность для человека. Продукция компании сертифицирована;
  • специальное покрытие внутренних стенок труб препятствует образованию налета и сокращению пропускной способности.
Популярные статьи  Излив для смесителя для кухонной раковины что это такое, описание

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Материалы, придающие трубам Рехау уникальные качества

Из труб Рехау и различных фитингов можно конструировать трубопроводы любой сложности и назначения.

Единственный недостаток труб Рехау – высокая стоимость изделий и фитингов.

Монтаж труб Рехау

В отличие от обычных труб, при установке изделий Rehau нет необходимости в использовании гаек или сварки. Соединения трубных конструкций осуществляются за счет холодной прессовки гильзой. Такая технология, разработанная немецкой компанией, наиболее безопасна для здоровья человека. Применение такого метода установки является гарантией герметичности труб.

Установка трубных конструкций Рехау имеет следующие особенности:

  1. В процессе монтажа не применяется клеевая основа, гайки или сварка полипропиленовых труб.
  2. Трубная конструкция устроена так, что все технические изъяны, образовавшиеся в процессе монтажа, видны исполнителю. Если все выполнено без внешних дефектов, значит, система полностью герметична.

Инструкция по монтажу труб Ренау:

  • На трубу одевают гильзу, фаска которой выставлена по направлению к проводимому соединению. Отверстие другой трубной конструкции делают шире при помощи эспандера;
  • Часть трубы, расширенную экспандером, одевают на штуцер передней части, после чего опрессовывают трубу при помощи гильзы.

Таким образом, монтаж системы труб Ренау совсем несложный, что позволяет выполнить его самостоятельно.

Трубные конструкции немецкой фирмы Renau отличаются высоким коэффициентом качества и надежности, что делает их востребованными на рынке стройматериалов.

Даём до 5 лет гарантии на наши работы и до 50 лет на трубы Rehau!

Монтаж труб

ВИДЫ ТРУБ REHAU, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕЕ ВРЕМЯ

Трубы Rehau подразделяются на несколько видов. Различаются они методами сшивки полиэтилена.

REHAU Rautitan pink — продукт идеально подойдет для отопительных систем (с кислородным барьером). Трубы этого вида также хорошо применимы для установки «теплого пола»;

REHAU Rautitan stabil — очень хороший тип труб для водопровода (холодная и горячая вода) и отопления.

Труба состоит из особого внутреннего слоя под названием РЕХ, с помощью которого продукт приобрел хорошую прочность, даже если повреждается слой алюминия. Rautitan stabil, благодаря своей прочности, не потеряет свою форму в случае каких-либо изгибов, потому его можно смело использовать непосредственно с самим прибором отопления. Зачастую, это изделие используют в отопительных системах и системах горячего водоснабжения (ГВС);

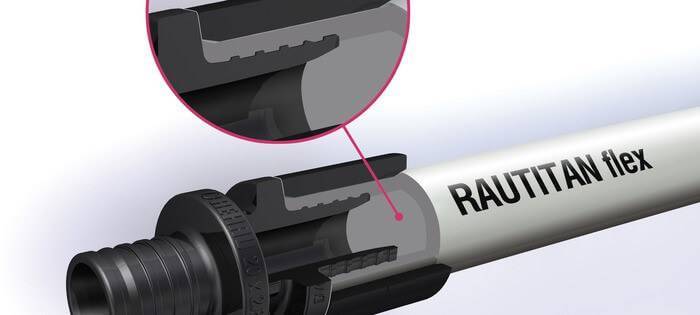

REHAU Rautitan flex — универсальные трубы из сшитого полиэтилена для водопровода (холодная и горячая вода) и отопления (с кислородным барьером);

REHAU Rautitan his — трубы из сшитого полиэтилена для водопровода (на холодную воду); систем холодного и горячего водоснабжения в системах транспортировки питьевой воды.

ГЛАВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ТРУБ ИЗ СШИТОГО ПОЛИЭТИЛЕНА

Cшитый полиэтилен хорошо поглощает звуки, тем самым обеспечивая отличную шумоизоляцию;

Cтойкость к перепадам температур и внутреннему давлению;

Высокая теплоизоляция;

Трубы не подвержены механическим повреждениям, поэтому спокойно их можно закрывать различными конструкциями;

Хорошо изготовленное гладкое внутреннее покрытие предупреждает налет;

Полная совместимость со всеми гидравлическими инструментами;

Быстрый и легкий монтаж труб из сшитого полиэтилена в квартире и доме;

Простота в эксплуатации;

Трубы из сшитого полиэтилена долговечны, бесперебойный срок службы в течение 50 лет.

Изделия Rehau уникальны ещё и тем, что из них можно конструировать трубопроводы любой сложности и направленности. Их высокая стоимость является, пожалуй, единственным недостатком.

+7 (495) 509-53-15

+7 (915) 303-36-00

+7 (915) 303-36-00

Все работы выполняем на совесть с гарантией до 5 лет. Мастер приедет в течение 1 часа или в удобное время! Звоните!

ПРАВИЛЬНЫЙ И КВАЛИФИЦИРОВАННЫЙ МОНТАЖ ТРУБ REHAU

После того, как вы приобрели необходимый инструмент, внимательно прочитайте инструкцию перед началом монтажа труб Рехау. Убедитесь, что приобрели нужное количество инструментов, фитингов и переходников.

Для установки труб потребуется:

Специальный эспандер – расширитель с насадками для труб разных диаметров;

Труборез, рулетка и разметочный маркер для труб;

Пресс-зажим с насадками разных диаметров.

При помощи специальной подвижной гильзы выполняется холодная запрессовка. Благодаря такому методу не придется клеить, паять или сваривать что-то. Фитинги с удобной установкой помогут оборудовать сложные системы.

Изделия прессуются обжимными гильзами за счет гидравлического пресса, но перед этим следует провести развальцовку посадочного места для фитинга для того, чтобы труба подошла по размерам и вставилась на посадочное место.

Монтаж системы отопления трубами РЕХАУ осуществляется с помощью штуцера муфты и гильзы, которая создает прочное соединение. Эти изделия являются одним из лидеров на рынке и пользуются большим спросом среди потребителей, благодаря своему качеству и удобству в монтаже. Высокая цена инструментов и фитингов компенсируется невероятной прочностью изделий.

Порядок работ по прокладке труб Рехау с гарантией

  • Выезд специалиста на объект для консультаций и необходимых замеров;
  • Осмотр объекта, расчет количества материалов, определение стоимости и сроков выполнения работ
  • Подписание договора;
  • Приобретение и доставка на объект необходимого оборудования и материалов;
  • Проведение установленного объёма работ по монтажу труб REHAU;
  • Проверка и тестирование системы на герметичность всех соединений и работоспособности техники.

Мы гарантируем, что монтаж труб Рехау произойдет быстро и качественно с предоставлением длительных письменных гарантий на свою работу. Просто позвоните по номеру телефона, который указан на нашем сайте, и бригада профессиональных мастеров приедет по необходимому адресу, оценит состояние помещения, произведет нужные замеры и сделают свою работу профессионально и качественно.

Трубы Рехау в изоляции

Отличительная особенность трубной продукции Рехау — наличие изделий, встроенных в изоляцию из экструдированного вспененного полиэтилена (РЕ) со следующими характеристиками:

  • Служит для защиты трубопровода от охлаждения окружающей средой, препятствуют накоплению конденсата и является звукоизолятором.
  • Имеет эксплуатационный срок службы, равнозначный РЕХ-трубе, то есть не менее 50 лет.
  • Выпускается круглой и прямоугольной формы.
  • Цвет полиэтиленовой изоляции — серебристый по RAL 9006 (белый алюминий).
  • Снаружи изоляционная оболочка покрыта полиэтиленовой пленкой.
  • Теплопроводность полиэтиленовой изоляции 0,040 Вт/(м•°K).
  • Используется на трубах Rautitan Stabil, Pink и Fiexe диаметрами 16, 20 и 25 мм (круглая оболочка), 16 и 20 мм (теплоизолятор квадратного сечения).
  • Толщина защитного слоя для изоляции квадратного сечения 9 и 26 мм, у круглой теплозащиты размеры ее стенки — 4, 9 и 13 мм.
Популярные статьи  Почему трескается глина на печке при высыхании

Также для предохранения труб от конденсата, механических повреждений, сдавливания при укладке в бетонную стяжку, при прохождении трубопроводом деформационного шва, выпускают гофру черного цвета. Она изготавливается из полиэтилена низкой плотности, способного выдерживать температуры до + 105 °С. Гофрированная оболочка используется на трубных изделиях диаметрами 16 (16,2), 20, 25 и 32 мм.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Рис. 7 Размерные параметры теплоизоляции труб Rautitan Stabil

Виды полипропиленовых труб

Чтобы решить, какие полипропиленовые трубы выбрать, прежде всего нужно ознакомиться со всеми их видами и различиями. Итак, полипропиленовые (ПП) трубы различаются по трем основным параметрам:

Основные различия полипропиленовых труб

Далее подробно ознакомимся со всеми их разновидностями.

Предназначение

Здесь все понятно и просто. Трубы используют в следующих целях:

Для холодного водоснабжения. Имеют маркировку PN 10, что означает максимальное рабочее давление 1 МПа. Эти изделия могут применяться не только для холодной воды, но и для систем вентиляции и кондиционирования, а также для обустройства систем отопления «теплый пол», если температура теплоносителя не будет превышать 45 градусов;

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Полипропиленовая труба PN 10 имеет тонкие однослойные стенки

  • Для горячего водоснабжения. Имеют маркировку PN 20. Максимальное их рабочее давление составляет 2 МПа, а максимальная температура +80 градусов. Иногда для горячего водоснабжения используют марку PN 16, которая имеет более низкие характеристики (максимальное давление 1,6МПа, максимальная температура 65 градусов) и стоит дешевле. Правда, в продаже эти трубы встречаются редко;
  • Для отопления. Выдерживают давление 2,5 МПа и температуру до +95 градусов;
  • Для канализации. От вышеописанных отличаются наличием раструба и более крупным диаметром. Раструбное соединение позволяет использовать их лишь в самотечных системах.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Многослойные ПП трубы легко отличить от однослойных по срезу

Структура

В зависимости от структуры, все существующие ПП трубы делятся на два типа:

  • Однослойные. Применяются в системах холодного водоснабжения;
  • Многослойные (армированные). Предназначены для горячего водоснабжения и отопления. Их структура включает в себя три или даже пять слоев, благодаря чему они обладают более высокой прочностью. Кроме того, армированные трубы из полипропилена для горячей воды и отопления обладают меньшим коэффициентом температурного расширения — примерно в 5-10 раз.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Армированные стекловолокном трубы можно не зачищать перед пайкой — это ускоряет и упрощает процесс монтажа трубопровода

Армированные трубы в свою очередь делятся на два типа:

Армированные стекловолокном. Основное достоинство этих труб заключается в том, что они не требуют зачистки при монтаже. Кроме того, благодаря однородной структуре (средний их слой тоже представляет собой полипропилен, но с вкраплениями стекловолокна) они не расслаиваются. К минусам относится лишь то, что коэффициент линейного расширения у этих труб на 6 % больше, чем у армированных алюминием;

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

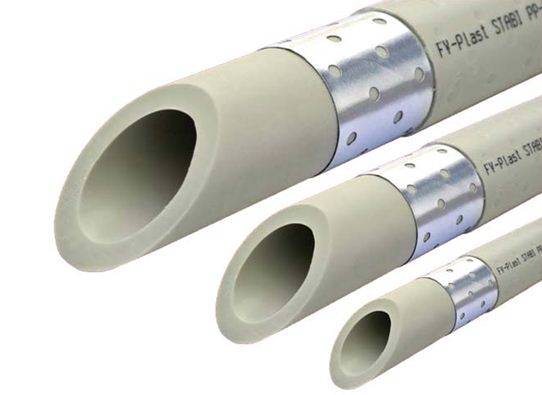

Армированные алюминием трубы обладают наименьшим коэффициентом линейного температурного расширения

Армированные алюминием. Эти трубы стали уже традиционными для систем отопления. Главное их достоинство заключается в том, что они имеют минимальный коэффициент линейного расширения, к тому же обладают большей прочностью и долговечностью. Так как алюминиевый слой имеет иную температуру плавления, перед пайкой труб его счищают специальным приспособлением — шейвером, который в народе называют зачисткой.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Для систем отопления с металлическими радиаторами лучше использовать антидиффузные трубы со сплошным алюминиевым слоем

Тип полипропилена

В зависимости от типа полипропилена, трубы делятся на следующие виды:

РРН (гомополимер пропилена). Этот материал наименее порочен, поэтому применяется, как правило, в системах холодного водоснабжения;

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Полипропилен PPH наименее прочный

РРВ (блоксополимер). Используется для изготовления соединительных элементов, а также труб для систем холодного водоснабжения и отопительных систем «теплый пол»;

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Пластик PPR пользуется наибольшей популярностью благодаря хорошему качеству и доступной стоимости

PPR (рандом сополимер). Прочный материал, трубы из которого могут использоваться для любых трубопроводов, будь то горячее водоснабжение или отопление;

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Пластик PPS обладает наиболее высокой прочностью

PPS (полифениленсульфид). Высокопрочный полипропилен, особенность которого заключается в высокой предельной рабочей температуре — составляет 95 градусов.

Характеристики и виды труб

Трубы из сшитого полиэтилена подразделяются по виду производства на четыре группы:

  1. PEX-a — пероксидные;
  2. PEX-b — силановые;
  3. PEX-c — подвергнутые обработке быстрыми электронами;
  4. PEX-d — азотные.

Их производят диаметрами от 10 до 110 мм, рабочее давление от 8 до 25 бар. Они рассчитаны на работу в диапазоне температур от 0 до 95 °C, не вступают в реакцию с кислотами и щелочами.

Они применяются в устройствах:

  • тёплых полов;
  • отопления бытовых и производственных помещений;
  • подачи холодной или горячей воды;
  • обвязки кондиционеров.

Они выдерживают замерзание теплоносителя без разрыва соединений, быстро восстанавливают прежние размеры после размораживания воды.

RAUTITAN pink

Это специально спроектированные трубы типа PEX-a для создания отопительных систем в частных домах и в производственных помещениях. Для предохранения от растворенного кислорода в воде применяется промежуточный слой из этилен винил алкоголя.

Применяются RAUTITAN pink в трубопроводах с рабочим давлением не больше 9 бар и предельной температурой до 95 °C. Кратковременно полиэтиленовые трубопроводы выдержат повышение температуры теплоносителя до 110 °C. Производятся трубы с условным проходом диаметрами от 16 до 63 мм, поставляются бухтами или отдельными шестиметровыми кусками.

Популярные статьи  Ершик для унитаза

RAUTITAN his

Rehau Rautitan His 311

Труба из сшитого полиэтилена Rehau RAUTITAN применяется для подачи горячей или холодной воды в жилые и промышленные помещения, для обвязки технологических трубопроводов. Её выпускают из сшитого полиэтилена марки RAU-PE-Xa с добавкой пероксидов под давлением. Производится с условным проходом от 16 до 63 мм в бухтах или отдельными кусками длиной до 6 метров и с толщиной стенок от 2,2 до 8,6 мм.

Применение этой марки полиэтилена обеспечивает стабильную работу трубопроводов при рабочей температуре теплоносителя до 90˚С. Имеет небольшое температурное удлинение 0,15, обладает гибкостью (радиус изгиба равен 8 диаметрам), износостойкостью, сроком службы более 50 лет.

RAUTITAN stabil

Эти трубы используются в системах отопления и водоснабжения. RAUTITAN stabil это многоцелевая труба с несколькими слоями. Между внутренней и внешней оболочками расположена промежуточная защитная алюминиевая прослойка. Она играет роль изолятора внешнего слоя несшитого полиэтилена от диффузии в него кислорода из воды.

В водопроводах для питьевой воды трубопроводы должны рассчитываться на рабочее давление до 10 бар. В системах отопления трубопроводы RAUTITAN stabil устанавливаются на магистралях с рабочим давлением до 10 бар и температурой теплоносителя до 95˚С.

Во время возникновении аварийных ситуаций выдерживает недолгое повышение температуры воды до 100 градусов Цельсия.

RAUTITAN flex

Rehau Rautitan flex

Трубами RAUTITAN flex подают горячую и холодную воду, устраивают тёплые полы, применяют в помещениях для обогрева чугунными батареями или биметаллическими радиаторами.

Промежуточный защитный алюминиевый слой не только предохраняет проникновение кислорода из воды во внутренние слои сшитого полиэтилена, но и способствует лучшей передаче тепла. Поэтому эти трубы рекомендуется использовать при устройстве тёплых полов под: керамическую плитку, ламинат, керамогранит.

RAUTHERM S

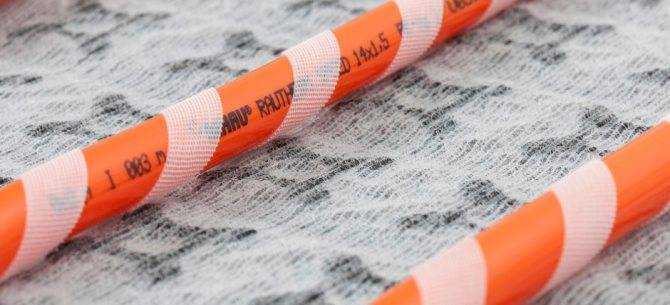

Труба RAUTHERM S используется для устройства тёплого пола. Благодаря небольшой цене наибольшую популярность среди потребителей получила труба из сшитого полиэтилена диаметром 17×2,0 мм.

В трубопроводе имеется защита от проникновения растворённого кислорода из промежуточного слоя этилен винил алкоголя сополимера. Благодаря трёхмерной внутренней структуре изделия из сшитого полиэтилена устойчивые на разрыв, не образуют трещин на протяжении всего периода эксплуатации.

Гарантия на использование трубопроводов без разрыва соединений от превышения рабочего давления не более чем в семь раз составляет 10 лет.

В трубах из сшитого полиэтилена вместо воды можно использовать антифриз или этиленгликоль. Гибкость трубопроводов позволяет применять различные схемы укладки одним куском, что исключает протечки теплоносителя на 100%.

Необходимый инструмент для монтажа

Перед тем как соединить трубы РЕХАУ, нужно купить достаточное количество трубной продукции, фитингов и переходников. Объем всех материалов станет ясен после составления полной схемы водопровода.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Из инструментов, для установки труб РЕХАУ, понадобятся:

  • Расширитель (эспандер) со сменными насадками для труб с различными сечениями.
  • Пресс-зажим со сменными насадками под разные сечения. Так как укладка описываемых труб немного разнится от привычной сварки, то и инструмент для труб РЕХАУ понадобится также специфический.
  • Обычный труборез, который подходит для резки любых пластиковых труб.

Рулетка и маркер для проведения разметки.

Весь перечень инструментов есть возможность купить как одним комплектом, так и раздельно.

Порядок выполнения работ

Потребуется проделать такие операции:

  1. Осуществляется нарезка труб разных размеров и сечений по заранее разработанным чертежам.
  1. Подбираются правильные фитинги, которые потребуются для сборки конкретных отрезков трубопровода.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

Проверка заключается в расположении всех труб и фитингов на полу в конкретной последовательности. Больше всего эта процедура важна в случае проведения отопления в квартирах, потому что в данном случае потребуется отключать отопление на время во всем доме.

Во время нарезки труб следует несколько раз все точно перепроверить, и лишь потом приступать непосредственно к нарезке. Неправильно нарезанные трубы приостановят ремонтные работы на неопределенный срок, а также потребуют от вас дополнительных расходов.

Соединение труб производится с помощью специальных гильз, закрепление которых делается таким образом:

  1. Согласно сечению трубы, на расширитель одевается соответствующая насадка. В это время рукоять инструмента нужно полностью развести (их концы должны расположиться под 90º друг к другу).
  2. Насадку на расширитель одевают на штифт до упора, она должна сидеть прочно.
  3. На край трубы, которая будет соединяться с фитингом, насаживают гильзу, сечение которой должно равняться таковому трубы.

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau

У всех гильз есть фаска. Во время монтажа ее нужно направить в сторону стыковочного шва.

  1. С другой стороны насадки, расположенной на эспандере, одевается труба. В процессе нажатия на рукоятку труба немного увеличивается в диаметре.
  2. После этого в такой торец вставляют фитинг.
  3. К фитингу подают заранее вмонтированную гильзу.
  4. При помощи пресс-зажима гильзу до упора подают в фитинг. После этого можно считать, что получилось качественное и прочное соединение.
Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Монтаж труб из сшитого полиэтилена с надвижными фитингами Rehau
Как положить кафель на пол своими руками (видео)
