Отличие парогенератора от парового котла

Отличия газо- и водотрубных котлов по схеме работы

Емкость, позволяющая создавать пар, обычно выполняется из одной или нескольких труб. Находящая в них вода прогревается за счет разогретых газов, выделяемых в процессе горения топлива. Такая конструкция подразумевает, что газ сам поднимается к заполненным водой трубам, и устройства, работающие по такому принципу, называются газотрубными котлами.

В другом типе котлов газ перемещается по трубе в самой емкости с водой. Емкость в данном случае называется барабаном, а сам котел относится к категории водотрубных. Заполненные водой барабаны могут располагаться горизонтально, вертикально, радиально или же комбинировано, в зависимости от чего выделяют соответствующие виды водотрубных котлов.

Сравнение особенностей рассматриваемых видов котлов позволяет сделать следующие выводы:

  1. Первое отличие – разные размеры используемых труб. Газотрубные устройства оснащаются достаточно большими трубами по сравнению с изделиями, которые используются в водотрубных котлах.
  2. Следующее отличие заключается в разнице мощностей. Предельное значение мощности газотрубных котлов составляет 360 кВт, а максимальное давление не может превышать 1 МПа. Высокое давление и объем пара требуют увеличения толщины стенок устройства, что негативно сказывается на итоговой стоимости котла. Водотрубные котлы такого недостатка лишены – для них вполне могут использоваться тонкие трубы, позволяющие добиться большей температуры и давления по сравнению с газотрубными аналогами.
  3. Водотрубные котлы отличаются не только мощностью и более высокой температурой. К их преимуществам относится еще и возможность выдерживать серьезные перегрузки, что говорит о большей степени безопасности подобных устройств.

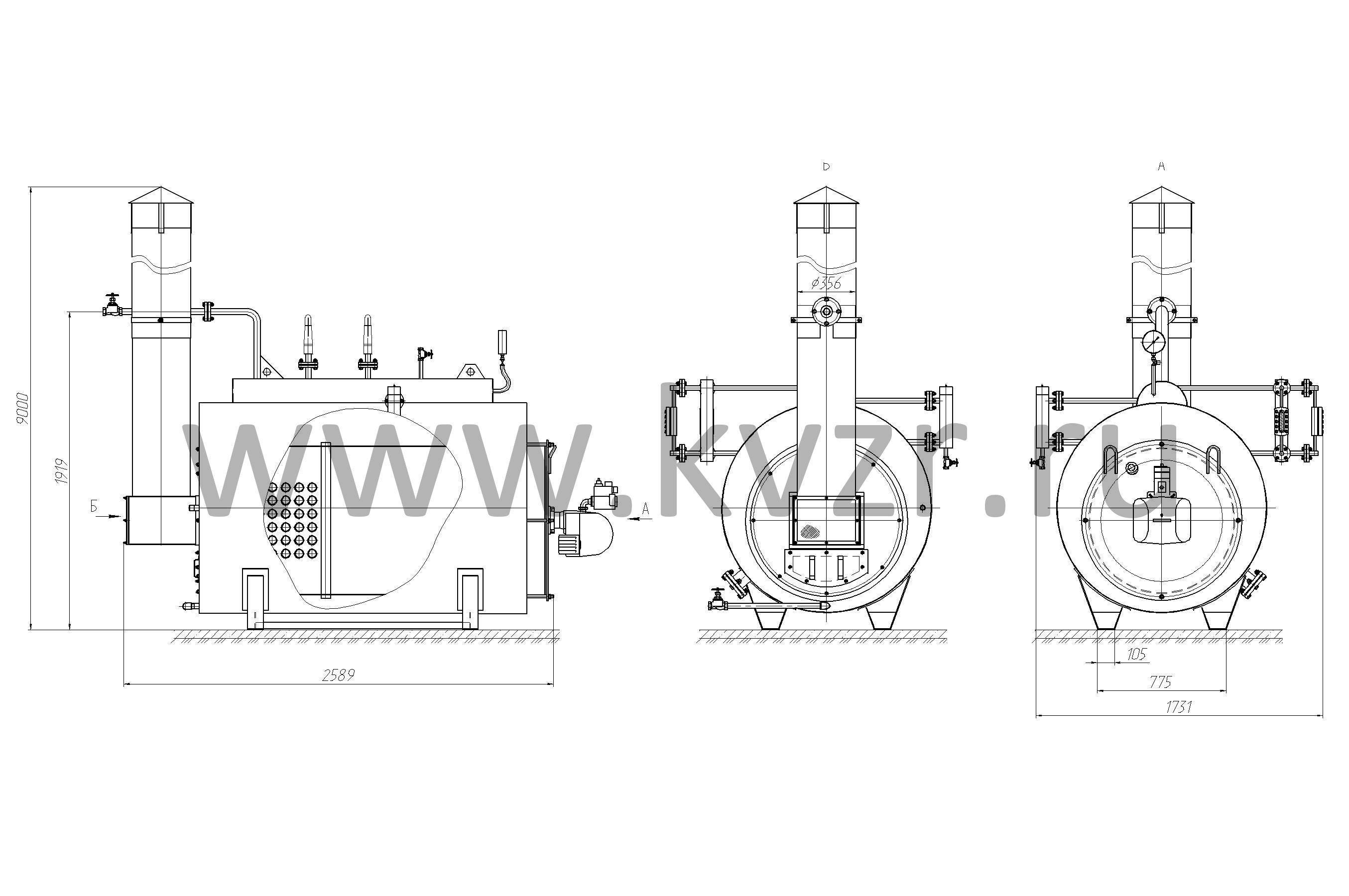

Устройство

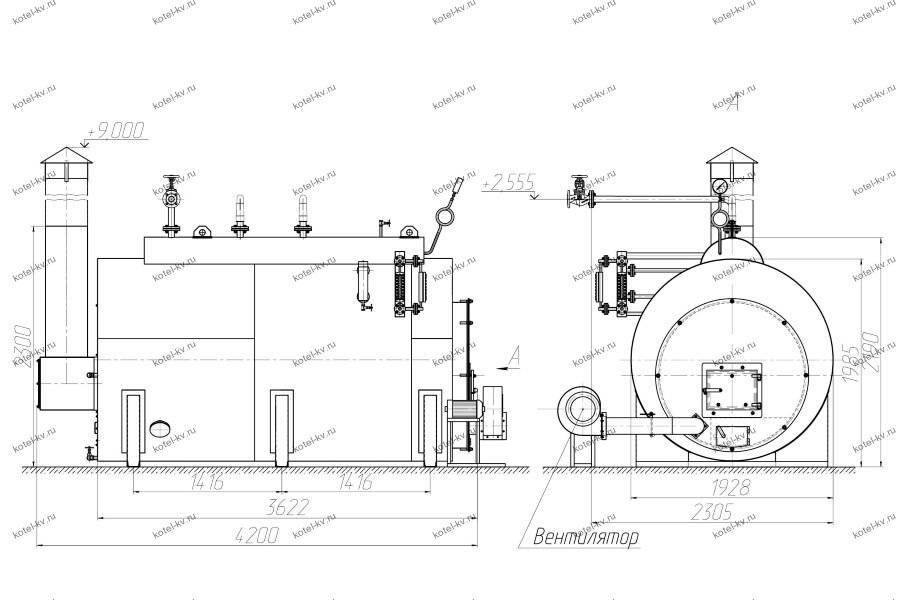

Паровые котлы представляют собой емкость, в которой вода нагревается и образует пар. Обычно они выполняются в виде труб, различных размеров. Кроме трубы с водой, котел всегда имеет камеру для сгорания топлива (топку). Ее конструкция может варьироваться в зависимости от типа применяемого топлива. Если это дрова, или твердый уголь, то в нижней части топки устанавливается колосниковая решетка, на которую укладывают топливо. С нижней части колосников, в топочную камеру поступает воздух. А вверху топки обустраивают дымоход, который необходим для эффективной тяги – циркуляции воздуха и горения топлива.

Принцип работы паровых котлов на твердом топливе несколько отличается от устройств, в которых в качестве теплоносителя использован жидкий или газообразный материал. Во втором случае, топочная камера предполагает горелку, которая работает подобно горелкам бытовой газовой печи. Для циркуляции воздуха также используют колосниковую решетку и дымоход, ведь в независимости от вида топлива, воздух является важнейшим условием горения.

Горючий газ, полученный от сгорания топлива, поднимается к емкости с водой. Он отдает воде свое тепло и выходит через дымоход в атмосферу. Когда вода нагревается до температуры кипения, она начинает испаряться. Стоит отметить, что вода испаряется и ранее, но не в таких количествах и не с такой температурой пара. Испарившийся пар самостоятельно поступает в трубы. Таким образом, циркуляция пара и смена агрегатных состояний воды происходит естественным образом. Принцип работы парового котла с естественной циркуляцией предполагает минимальное вмешательство человека. Все, что нужно сделать оператору, это обеспечить стабильный нагрев воды и проконтролировать процесс с помощью специальных устройств.

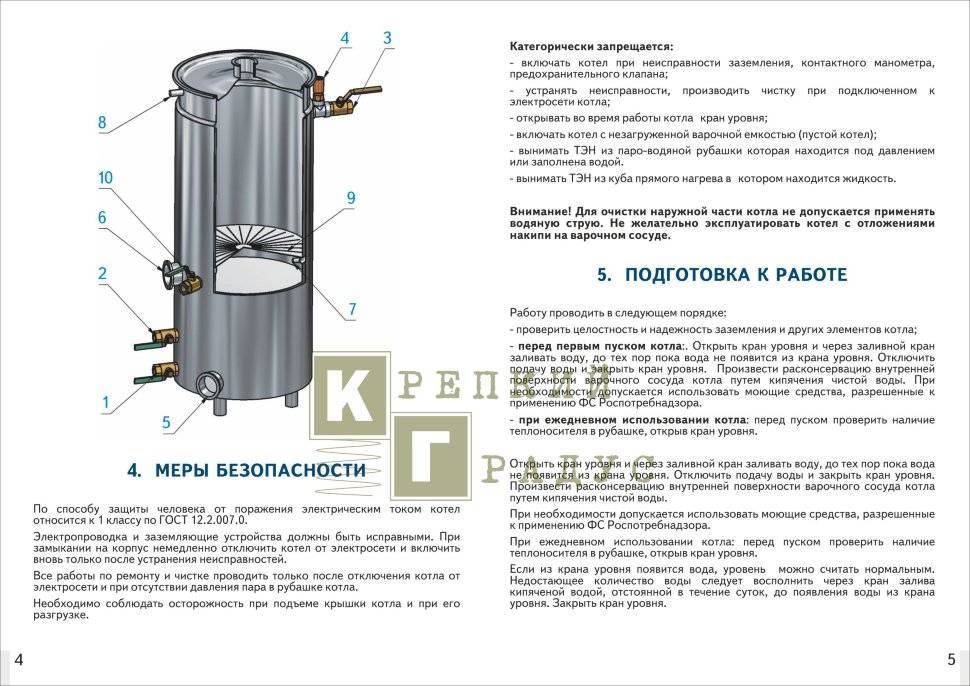

В случае с электрическими котлами подогрев воды происходит проще. Она нагревается с помощью нагревательных элементов типа ТЭНов или выступает в роли проводника и нагревается по закону Джоуля-Ленца.

Отличие парогенератора от парового котла

Утюг с отпариванием некоторые называют парогенератором

Итак, начнем с самого простого и известного всем устройства: утюга с отпариванием. Несмотря на такое громкое название, по своей сути это обычный утюг с возможностью включить режим отпаривания. Данная конструкция известна всем и давно. Конечно, утюги такого плана претерпели некоторые изменения как в дизайне, так и в функциональности, но как были орудием ручного труда, так им и остались.

Чем хорош утюг с отпариванием

Одним из преимуществ утюга с эффектом отпаривания является огромный выбор моделей как по дизайну, так и по ценовой группе.

Еще одним плюсом является мобильность данного устройства. В любом месте в любое время вы сможете отутюжить или отпарить вещи. Приобретая небольшую по размерам модель утюга, можно брать его в поездки.

Универсальность прибора. Иногда хозяйке приходится сталкиваться с трудно разглаживаемыми вещами (заглаженными складками, пересушенным бельем, плотной тканью) – тут на помощь придет эффект отпаривания. Процесс глажки облегчается на порядок благодаря возможности парового удара и увлажнения.

Минусы устройства

  • На удивление, все та же универсальность. Из-за того, что в одном устройстве приходится устанавливать и резервуар для воды и нагревательные элементы, конструкция получается громоздкой, тяжелой и лишается некоторых полезных функций (в частности, вертикального отпаривания, хотя у некоторых моделей она все же присутствует).
  • Еще одним минусом является необходимость в процессе использовать гладильную доску.
  • Контакт горячей подошвы с материалом увеличивает шанс испортить любимую вещь.
  • Нет возможности гладить вещи с декоративными элементами (стразы, бантики, кружева).
  • Маленький резервуар с водой. Как следствие — короткий период работы между заливом жидкости.

На что стоит обратить внимание при выборе

  1. Материал подошвы. Профессионалы советуют покупать устройства с тефлоновыми покрытиями. Они более гладкие, стойки к повреждениям и пригоранию.
  2. Мощность устройства. Хороший утюг не может иметь мощность менее 1300Вт.
  3. Количество рабочих режимов. Чем их больше, тем лучше.
  4. Объем резервуара для воды. Чем он больше, тем меньше необходимо циклов долива жидкости. Однако этот фактор влияет и на вес утюга и на его размеры.
  5. Защита от накипи. Если присутствует этот параметр, то в утюг можно наливать любую воду, даже из под крана. Если ее нет – вам придется использовать только дистиллированную.
  6. Противокапельная система. Эта функция позволяет снизить количество конденсата на подошве утюга, что исключит излишнее намокание вещей.

Вместо утюга можно использовать паровую станцию или отпариватель, выбрать между ними будет нелегко, так как каждое устройство по-своему хорошо.

Различия и виды парового оборудования

Агрегаты, предназначенные для генерирования пара, представлены следующими основными разновидностями:

  • паровое котловое оборудование для энергетического использования в условиях электрических станций и турбин,
  • промышленное котловое оборудование, предназначенное для производственной выработки пара,
  • паровые котлы, используемые для отопления, работы прачечных, а также применяемые в эксплуатации установок для дезинфекции,
  • утилизационное котловое оборудование, производящее пар посредством теплового отбора от дымовых газов, которые образуются в металлургической и химической промышленности.

Отличие парогенератора от парового котла

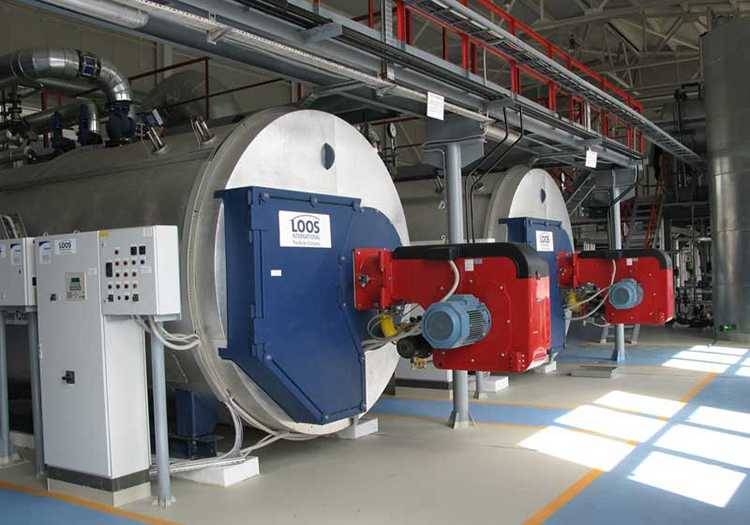

Паровой котел промышленного типа

Котловые агрегаты парового типа значительно отличаются от водогрейного оборудования, что обусловлено нагревом воды с доведением её до парообразного состояния.

Предпочтение следует отдавать безопасному в эксплуатации современному оборудованию, конструкция которых характеризуется максимально быстрым парообразованием в малых объемах, без аккумуляции пара внутри системы.

Барабанная схема

Барабанный котел характеризуется перемещением воды посредством экономайзера, с последующей подачей жидкости в барабанное устройство, расположенное в верхней части агрегата. Сила тяжести в устройствах с естественной циркуляцией позволяет воде попадать в не обогретую трубную систему, после чего жидкость перемещается внутрь обогреваемых труб, где образуется пар. Низкая плотность пароводяной смеси способствует её забросу через экранные трубы в барабанное устройство, где происходит разделение на воду и пар.

Популярные статьи  Схемы подключения водяного теплого пола

Отличие парогенератора от парового котла

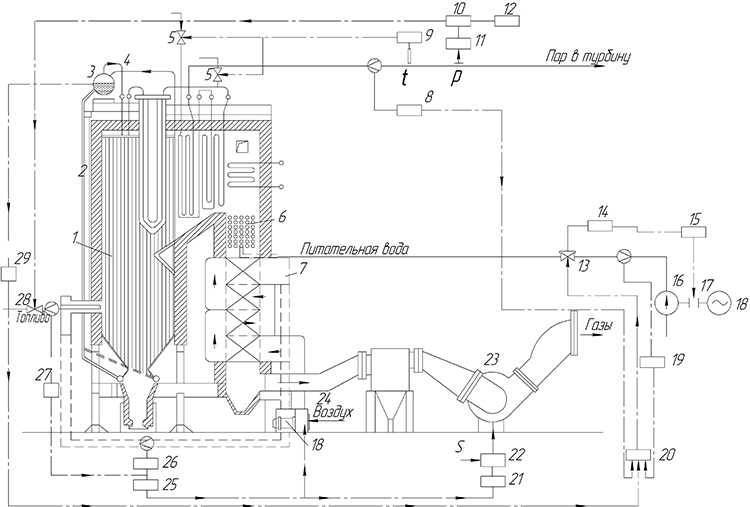

Схема барабанного котла

Жидкость естественным образом поступает в опускной трубопровод, а насыщенный пар переходит в паровой перегреватель. Котлы, имеющие естественную циркуляцию, отличаются кратностью водяной циркуляции в пределах 5-30 раз. Котловое оборудование с циркуляцией принудительного типа оснащается насосным устройством, создающим напор. Показатели кратности такого циркуляционного контура составляет 3-10 раз.

Котел барабанного типа функционирует при давлении, показатели которого ниже критического уровня, поэтому такое оборудование относится к категории агрегатов, обладающие высоким коэффициентом полезного действия.

Прямоточная схема

Прямоточные агрегаты характеризуются полным отсутствием универсального барабанного устройства.

В таком типе оборудования присутствует принудительное и однократное движение по замкнутому контуру, в процессе чего, вода становится перегретой паром.

Процесс парового образования останавливается в зоне перехода.

Пароводяная смесь, находящаяся внутри испарительного трубопровода, доставляется в паровой перегреватель.

Прямоточные котлы оснащаются паровым прогревателем промежуточного типа, нужным для вторичного нагревания пара, который поступает из турбины и туда же возвращается. Также особенностью любой разомкнутой гидросистемы, является сохранение работоспособности на докритическом давлении и сверхкритических показателях.

Преимущества представлены отсутствием необходимости монтировать тяжелые коллекторные установки, произвольной компоновкой нагревательных поверхностей, повышенными допустимыми тепловыми нагрузками и высоким КПД, а также максимально эффективной эксплуатацией при незначительном уровне теплоаккумулирующих возможностей.

Конструкционные особенности прямоточного котельного оборудования требуют максимально точного соответствия таких показателей, как выработка пара и топливная подача.

Классификация паровых котлов

По прин­ци­пу ор­га­ни­за­ции дви­же­ния ра­бо­чей сре­ды раз­ли­ча­ют П. к. ба­ра­бан­ные, с ес­те­ст­вен­ной или мно­го­крат­но-при­ну­дит. цир­ку­ля­ци­ей, и пря­мо­точ­ные, с при­ну­дит. дви­же­ни­ем по все­му трак­ту (табл.). По па­ра­мет­рам те­п­ло­но­си­те­ля («вы­ход­но­му про­дук­ту») раз­де­ля­ют па­ро­вые (пред­на­зна­че­ны для про­из-ва па­ра) и во­до­грей­ные (для на­гре­ва во­ды под дав­ле­ни­ем в осн. для те­п­ло­снаб­же­ния гор. и рай­он­ных ко­тель­ных и ТЭЦ) кот­лы. По на­зна­че­нию – энер­ге­ти­че­ские (вы­ра­ба­ты­ва­ют пе­ре­гре­тый пар, ис­поль­зуе­мый в па­ро­вых тур­би­нах для вы­ра­бот­ки элек­трич. энер­гии); про­мыш­лен­ные (вы­ра­ба­ты­ва­ют на­сы­щен­ный пар для тех­но­ло­гич. нужд; напр., в хи­мич., де­ре­во­об­ра­ба­ты­ваю­щей пром-сти, в с. х-ве); ото­пи­тель­ные (про­из­во­дят пар или го­ря­чую во­ду), . По дав­ле­нию па­ра – док­ри­тич., кри­тич., сверх­кри­ти­че­ские. По ти­пу при­ме­няе­мо­го топ­ли­ва – га­зо­вые, жид­ко­то­п­лив­ные (ди­зель­ные), двух­то­п­лив­ные (га­зо­ма­зут­ные), на твёр­дом то­п­ли­ве (для пром. кот­лов, в осн. уголь). По спо­со­бу сжи­га­ния то­п­ли­ва – слое­вое, фа­кель­ное, в ки­пя­щем слое. По фа­зо­во­му со­стоя­нию вы­хо­дяще­го из топ­ки шла­ка – с твёр­дым и жид­ким шла­ко­уда­ле­ни­ем. По ви­ду га­зо­воз­душ­но­го трак­та – с ес­теств. тя­гой, с над­ду­вом.

Классификация паровых стационарных котлов
Тип котла Давление пара, МПа Температура перегретого пара, °С Температура вторичного перегрева пара, °С Номинальнаяпаропроизводительность,т/ч
Барабанный котёл с естественной циркуляцией: промышленного назначения; до 4 до 440   ДО 160
для электростанций 9,8-13,8 540-560   160-500
Барабанный котёл с промежуточным перегревом пара 13,8 545 545 670
Прямоточные котлы на сверхкритическое давление пара 25 и выше 545-650 545-580 950-3950

Преимущества

  • Экономичность;
  • Привлекательная стоимость самого оборудования;
  • Высокие показатели производительность;
  • Отличное теплосбережение;
  • Универсальность. Различные типы паровых котлов могут использовать разные виды топлива;
  • Высокий коэффициент полезного действия;
  • Для отопления используются трубы с небольшим диаметром, что положительно сказывается на компактности схемы;
  • Может устанавливаться для любого дома, схема останется безопасной. Главное соблюдать правила монтажа и эксплуатации;
  • Расходуемое топливо не нуждается в постоянном контроле;
  • Низкие параметры инерционности, что обеспечивает более быстрый прогрев помещений.

Преимущества и недостатки

Паровое отопление, как и любое другое, имеет свои положительные и отрицательные стороны.

Из преимуществ такого отопления можно выделить:

  • парогенераторы (паровые котлы) имеют достаточно высокий КПД, в них хорошо сохраняется тепловая энергия, что позволяет в такой системе использовать трубы с меньшим диаметром и сделать её более компактной и менее затратной;
  • малая инерционность таких систем, позволяющая достаточно быстро прогревать обогреваемые помещения;
  • относительно невысокая стоимость оборудования.

Кроме того, такие системы отопления имеют и свои недостатки:

  • меньший срок службы такого оборудования, в сравнении с другими видами отопления;
  • невозможно плавно регулировать работу системы парового отопления (разные помещения могут прогреваться по-разному) и сложно подобрать наиболее оптимальный вариант её работы;
  • шум в системе при наполнении её паром;
  • сильное нагревание радиаторов и труб (до 100оС и более), что иногда, при случайном прикосновении, может приводить даже к ожогам.

Газо- и водотрубные котлы: отличия

Емкость для образования пара часто собой представляет трубу или несколько труб. Воду в трубах обогревают горячие газы, образовывающиеся при горении топлива. Устройства, в которых газы поднимаются к водяным трубам, называют газотрубными котлами. Схема газотрубного агрегата приведена на рисунке.

Схема газотрубного котла: 1- подвод топлива и воды, 2 — топка, 3 и 4 — жаровые трубы с горячим газом, который выходит дальше через дымотвод (позиции 13 и 14 — дымотвод), 5 — решётка между трубами, 6 — вход воды, выход отмечен цифрой 11 — её выход, стоит еще сказать что на выходе есть устройство чтобы провести измерения количества воды (обозначено цифрой 12), 7 — выход пара, территория его образования обозначено цифрой 10, 8 — паровой сепаратор, 9 — внешняя поверхность ёмкости, в которой течет вода.

Есть прочие конструкции, в которых газ двигается по трубе изнутри ёмкости с водой. В данных устройствах водные ёмкости называют барабанами, а сами устройства — водотрубными паровыми котлами. В зависимости от размещения барабанов с водой, водотрубные котлы делят на горизонтальные, вертикальные, радиальные, и также конфигурации разных направленностей труб. Схема движения воды по водотрубному котлу приведена на рисунке.

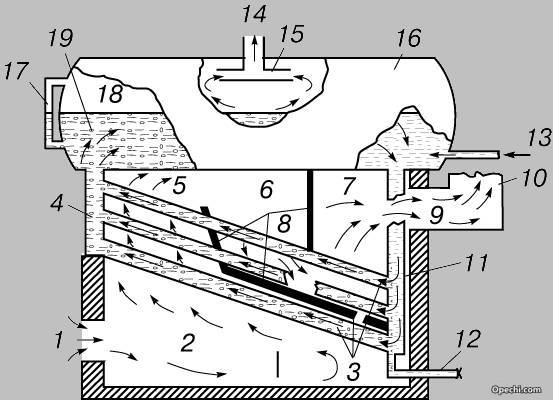

Схема водотрубного котла: 1- подвод топлива, 2 — топочная камера, 3 — трубы для движения воды; направление её движения обозначено числами 5,6 и 7, место входа воды — 13, место выхода воды — 11 и место слива — 12, 4 — территория, где вода начинает трансформироваться в пар, 19 — территория, в которых есть и пар, и вода, 18 — территория пара, 8 — перегородки, которые направляют движение воды, 9 — дымотвод и 10 — труба для дыма, 14 — выход пара через сепаратор 15, 16 — внешняя поверхность ёмкости для воды (барабан).

Газо- и водотрубные котлы: сопоставление

Чтобы сравнить газо- и водотрубных котлов приведём конкретные факты:

  1. Размер труб для воды и пара: у газотрубных котлов трубы — больше, у водотрубных — меньше.
  2. Мощность газотрубного котла ограничена давлением 1 МПа, и теплообразующей способностью — до 360 кВт. Связано это с приличным размером труб. В них может возникать большое количество пара и большое давление. Увеличение давления и количества образуемой теплоты просит существенного утолщения стенок. Цена подобного котла с толстыми стенками будет необоснованно высока, экономически не выгодна.
  3. Мощность водотрубного котла — больше, чем газотрубного. Тут применяются трубы малого диаметра. Благодаря этому давление и температура пара могут быть более, чем в газотрубных агрегатах.

Примечание: Водотрубные котлы безопаснее, мощнее, делают большую температуру и допускают существенные перегрузки. Это даёт им преимущество перед газотрубными агрегатами.

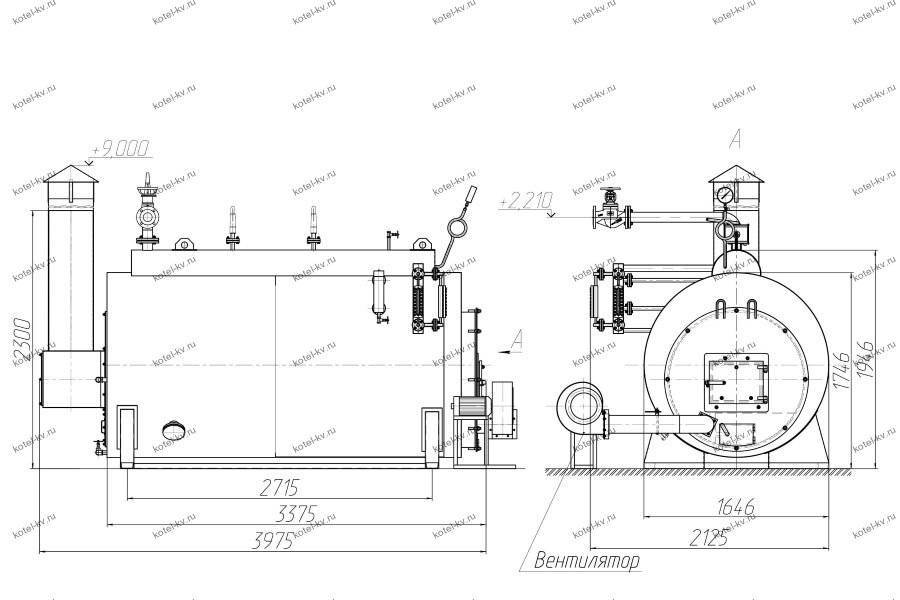

Паровые котлы твердотопливные от производителя

ДОСТАВИМ ПО РФ И СНГ! СДЕЛАЕМ МОНТАЖ И ПНР!

Заказать из наличия

Преимущества твердотопливных паровых котлов «Ural-Power»:

  • Возможно исполнение из нержавеющей стали.
  • Цена ниже зарубежных аналогов.
  • Поставка из наличия.
  • Выезд специалистов на монтаж и ПНР по России и СНГ.
  • Вырабатывает насыщенный и перегретый пар от 110°C до 215°C и давлением от 0,7 кгс/см² до 16 кгс/см².
  • Автоматизированная работа без постоянного присутствия обслуживающего персонала.
  • Низкий расход топлива — снижение себестоимости продукции.
  • Компактный размер и вес.
  • Быстрое получение пара через 20-30 минут после пуска.
  • Широкий диапазон температур питательной воды – от 5°C до 100°C.
  • Высокий КПД до 90% (в зависимости от вида топлива).
  • Регулировка параметров вырабатываемого пара.
  • Подключение паровой установки в течение 1 дня.
  • Установка резервных питательных насосов.
  • В конструкции предусмотрена продувка.
  • Срок эксплуатации не менее 10 лет.
  • Сертифицированы в РФ и СНГ, имеют положительное заключение экспертизы Промышленной безопасности.
  • Дополнительно: экономайзер, деаэратор, пароперегреватель, автоматическая продувка, водоподготовка, возврат конденсата, ЗИП в наличии на складе в России.
Популярные статьи  Миф про грибок под натяжным потолком

Предложение за 11 минут

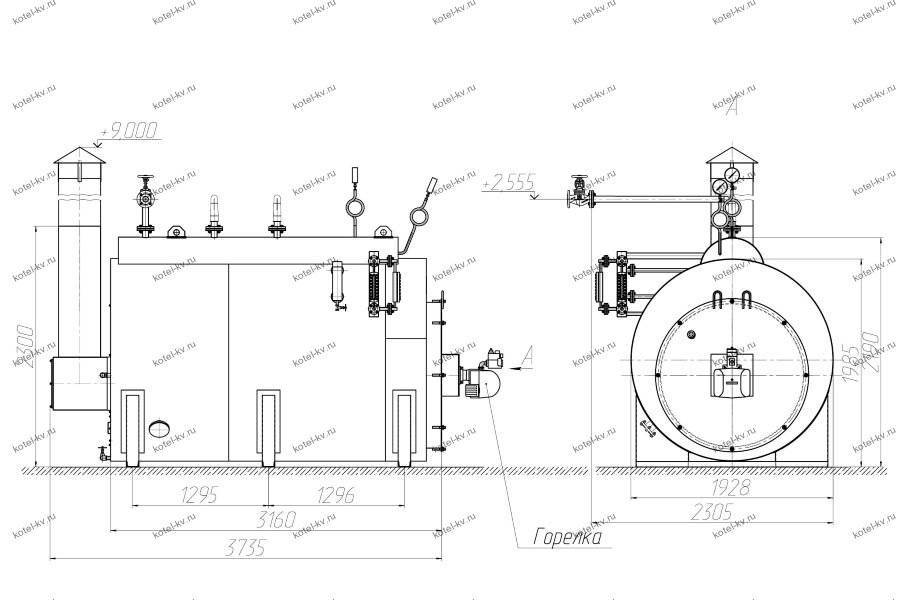

Также производим паровые котлы на любом виде топлива:

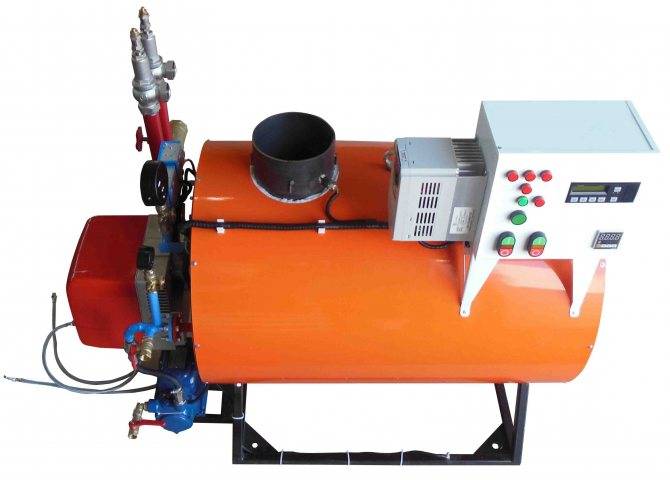

  • паровые котлы на газе;
  • паровые котлы на дизеле;
  • паровые котлы на мазуте.

Сферы применения промышленных паровых котлов «Ural-Power».

1. Паровые котлы для пищевой промышленности: молочные комбинаты и молокозаводы, пивоварни и пивзаводы, сыроварни, маслозаводы (производство жиров), мясокомбинаты, рыбокомбинаты и рыбные заводы, консервные заводы.

2. Паровые котлы для сельского хозяйства: агрохолдинги, грибные заводы.

3. Паровые котлы для производства стройматериалов: ЖБИ заводы и бетонные заводы, битумные заводы, асфальтовые заводы.

4. Паровые котлы для деревообрабатывающей и целлюлозно-бумажной промышленности: деревообработка, производство картона и картонные заводы, целлюлозные комбинаты и целлюлозно-бумажные комбинаты, производство гофрокартона, производство фанеры и фанерные заводы.

5. Паровые котлы для нефтегазовой промышленности: промывка цистерн, промывка скважин, промывка оборудования.

6. Паровые котлы для легкой промышленности: швейные фабрики и швейные цеха, текстильные фабрики и текстильные заводы, кожзаводы.

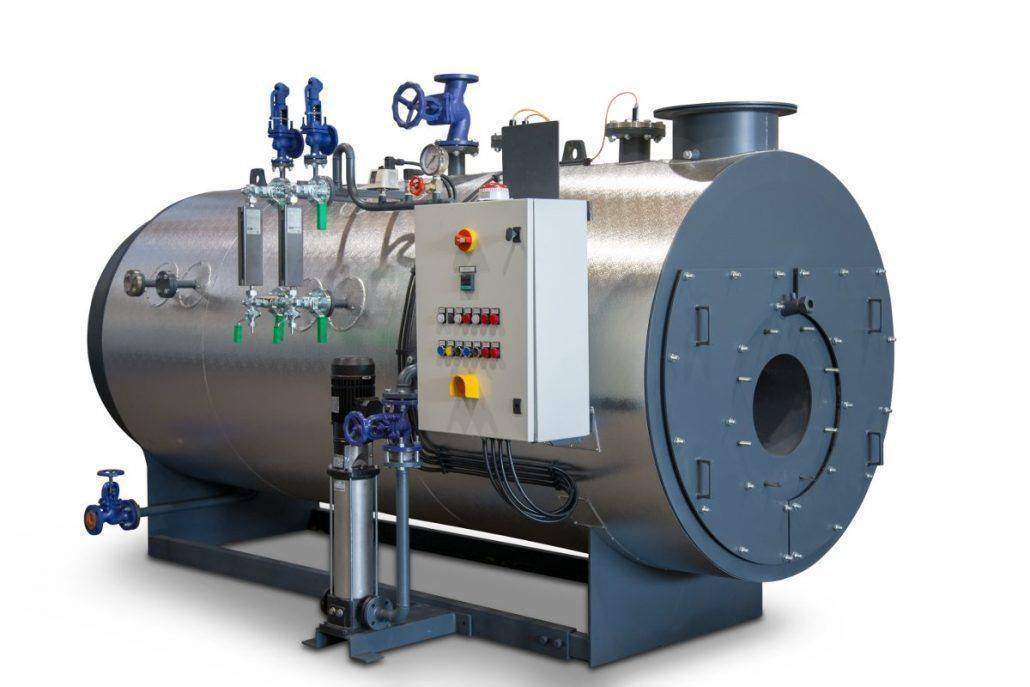

Самым распространенным для перечисленных сфер является промышленный газовый паровой котел и промышленный паровой котел на дизеле.

Паровые котлы по своему назначению делятся на:

  • Промышленные паровые котлы — вырабатывают насыщенный пар для технологических нужд.
  • Энергетические паровые котлы, вырабатывающие перегретый пар, используемый в паровых турбинах для выработки электрической энергии. Подобные котлы используются на ТЭС и ТЭЦ в связке с турбогенераторами. Такая связка называется турбоагрегатом.

Паровые установки для паровых котельных, производятся в виде модульных паровых котельных и мобильных передвижных паровых установок. В модульные паровые котельные устанавливаются паровые котлы собственного производства или аналоги по желанию Заказчика. Паровая котельная установка поставляется заказчику в полной заводской готовности в виде утеплённого блок-модуля, в котором смонтировано всё необходимое котельное паровое оборудование. Цены на паровые котлы могут отличаться и зависят от технических характеристик, комплектации и вспомогательного оборудования.

Купить паровой котел или паровую котельную в ]«Уральская энергетика» можно с помощью бесплатной консультации наших специалистов по телефону или через форму обратной связи.

Консультация и подбор характеристик

Особенности нагревания

Отличие парогенератора от парового котла

Самым простым способом нагревания выступает нагрев с помощью ТЭНов. Они имеют разную мощность. В пользу такого решения говорит стойкость к растворению в воде и минимальный риск вероятности загрязнений. Но на поверхности самого ТЭНа появиться накипь, что со временем, приведет к значительному уменьшению теплоотдачи и перегоранию.

Электродный нагрев воды предполагает, что через воду пропускается ток. За счет этого происходит выделение тепла, которое превращает воду в водяной пар. Считается, что это не самый безопасный способ нагревания. Но здесь также остаются проблемы с накипью и перегоранием, так же ,прибавляются затраты на приобретение соли, которая используется для увеличения электропроводности.

Индукционные парогенераторы пользуются популярностью благодаря тому, что нагрев выполняется на основе высокочастотного магнитного излучения и высоких токов. Плюсами такого решения является получение идеально чистого пара, но само оборудование стоит недешево. В любом случае, применение оборудования – наиболее экономичное решение. Сниженные затраты достигаются низким потреблением электроэнергии (2-3 раза) для выработки одного кг.пара и рациональным использованием устройств.

История

Развитие парового котла

Развитие паровых котлов шло в направлении повышения паропроизводительности, параметров производимого пара (давления и температуры), надежности и безопасности в эксплуатации, увеличения экономичности (КПД) и снижения массы металлоконструкций, приходящейся на 1т вырабатываемого пара.
Исходным типом современных котлов был простой цилиндрический котел выполненный в виде горизонтального барабана с топкой под ним. Стенки барабана были одновременно и поверхностью нагрева. В дальнейшем увиличение поверхности нагрева шло по двум направлениям.

В первом случае непосредственно в водяном пространстве барабана размещались большие и малые трубы; при этом большие одновременно являлись топкой (котлы с жаровыми трубами), а по малым пропускались продукты сгорания (котлы с дымогарными трубами).

Во втором случае к барабану присоединялись дополнительные наружные трубные поверхности нагрева — кипятильные пучки, наполненные водой и обогреваемые топочными газами (водотрубные котлы).

Парогенератор: мощная паровая машина

Парогенератор — это паровой котёл, который снабжён несколькими дополнительными устройствами. В его конструкцию входят один или несколько промежуточных пароперегревателей, которые увеличивают мощность его работы в десятки раз. Где используются мощные паровые машины?

Главное применение парогенераторы нашли в атомных электростанциях. Здесь с помощью пара энергия распада атома преобразуется в электричество. Опишем два способа подогрева воды и образования пара в реакторе:

  1. Вода омывает корпус реактора снаружи, при этом она нагревается сама и охлаждает реактор. Таким образом, образование пара происходит в отдельном контуре (вода нагревается о стенки реактора и передаёт тепло в испарительный контур). В такой конструкции используется парогенератор — он выполняет роль теплообменника.
  2. Трубы для нагрева воды проходят внутри реактора. При подаче труб в реактор он становится топочной камерой, а пар передаётся непосредственно в электрогенератор. Такая конструкция получила название кипящего реактора. Здесь парогенератор не нужен.

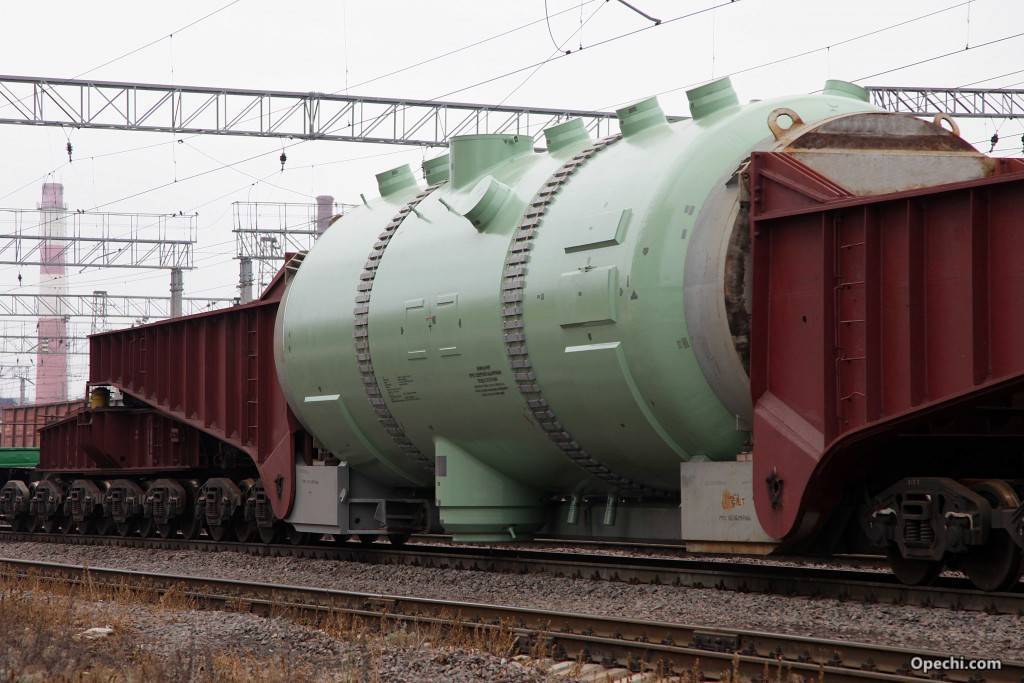

Отличие парогенератора от парового котлаПарогенератор для атомной электростанции

Промышленные паровые агрегаты — мощные машины, которые обеспечивают людей электричеством. Бытовые агрегаты — также работают на службе человека. Паровые котлы позволяют обогревать дом и выполнять различную работу, а также дают львиную долю электрической энергии для металлургических заводов. Паровые котлы — основа промышленности.

Общие сведения и понятия о котельных установках

Котельная установка (котельная) — это сооружение, в котором осуществляется нагрев рабочей жидкости (теплоносителя) (как правило — воды) для системы отопления или пароснабжения, расположенное в одном техническом помещении. Котельные соединяются с потребителями при помощи теплотрассы и/или паропроводов. Основным устройством котельной является паровой, жаротрубный и/или водогрейный котлы. Котельные используются при централизованном тепло- и пароснабжении или при местном теплоснабжении зданий.

Котельная установка представляет собой комплекс устройств, размещенных в специальных помещениях и служащих для преобразования химической энергии топлива в тепловую энергию пара или горячей воды. Ее основные элементы — котел, топочное устройство (топка), питательные и тягодутьевые устройства. В общем случае котельная установка представляет собой совокупность котла (котлов) и оборудования, включающего следующие устройства: подачи и сжигания топлива; очистки, химической подготовки и деаэрации воды; теплообменные аппараты различного назначения; насосы исходной (сырой) воды, сетевые или циркуляционные — для циркуляции воды в системе теплоснабжения, подпиточные — для возмещения воды, расходуемой у потребителя и утечек в сетях, питательные для подачи воды в паровые котлы, рециркуляционные (подмешивающие); баки питательные, конденсационные, баки-аккумуляторы горячей воды; дутьевые вентиляторы и воздушный тракт; дымососы, газовый тракт и дымовую трубу; устройства вентиляции; системы автоматического регулирования и безопасности сжигания топлива; тепловой щит или пульт управления.

Котел — это теплообменное устройство, в котором теплота от горячих продуктов горения топлива передается воде. В результате этого в паровых котлах вода превращается в пар, а в водогрейных котлах нагревается до требуемой температуры.

Топочное устройство служит для сжигания топлива и превращения его химической энергии в тепло нагретых газов.

Питательные устройства (насосы, инжекторы) предназначены для подачи воды в котел.

Тягодутьевое устройство состоит из дутьевых вентиляторов, системы газовоздуховодов, дымососов и дымовой трубы, с помощью которых обеспечиваются подача необходимого количества воздуха в топку и движение продуктов сгорания по газоходам котла, а также удаление их в атмосферу. Продукты сгорания, перемещаясь по газоходам и соприкасаясь с поверхностью нагрева, передают теплоту воде.

Для обеспечения более экономичной работы современные котельные установки имеют вспомогательные элементы: водяной экономайзер и воздухоподогреватель, служащие соответственно для подогрева воды и воздуха; устройства для подачи топлива и удаления золы, для очистки дымовых газов и питательной воды; приборы теплового контроля и средства автоматизации, обеспечивающие нормальную и бесперебойную работу всех звеньев котельной.

Популярные статьи  Как собрать узел распределения холодной воды

В зависимости от использования их теплоты котельные делятся на энергетические, отопительно-производственные и отопительные.

Энергетические котельные снабжают паром паросиловые установки, вырабатывающие электроэнергию, и обычно входят в комплекс электрической станции. Отопительно-производственные котельные бывают на промышленных предприятиях и обеспечивают теплотой системы отопления и вентиляции, горячего водоснабжения зданий и технологические процессы производства. Отопительные котельные решают те же задачи, но обслуживают жилые и общественные здания. Они делятся на отдельно стоящие, сблокированные, т.е. примыкающие к другим зданиям, и встроенные в здания. В последнее время все чаще строят отдельно стоящие укрупненные котельные с расчетом на обслуживание группы зданий, жилого квартала, микрорайона.

Устройство встроенных в жилые и общественные здания котельных в настоящее время допускается только при соответствующем обосновании и согласовании с органами санитарного надзора.

Котельные малой мощности (индивидуальные и небольшие групповые) обычно состоят из котлов, циркуляционных и подпиточных насосов и тягодутьевых устройств. В зависимости от этого оборудования в основном определяются размеры помещений котельной.

Газо- и водотрубные котлы: отличия

Емкость для образования пара часто представляет собой трубу или несколько труб. Воду в трубах обогревают горячие газы, образующиеся при сгорании топлива. Устройства, в которых газы поднимаются к трубам с водой, называют газотрубными котлами. Схема газотрубного агрегата приведена на рисунке.

Отличие парогенератора от парового котлаСхема газотрубного котла: 1- подвод топлива и воды, 2 — топочная камера, 3 и 4 — дымогарные трубы с горячим газом, который выходит дальше через дымоход (позиции 13 и 14 — дымоход), 5 — решётка между трубами, 6 — вход воды, выход обозначен цифрой 11 — её выход, кроме того на выходе есть устройство для измерения количества воды (обозначено цифрой 12), 7 — выход пара, зона его образования обозначено цифрой 10, 8 — сепаратор пара, 9 — наружная поверхность ёмкости, в которой циркулирует вода.

Есть другие конструкции, в которых газ двигается по трубе внутри ёмкости с водой. В таких устройствах водные ёмкости называют барабанами, а сами устройства — водотрубными паровыми котлами. В зависимости от расположения барабанов с водой, водотрубные котлы классифицируют на горизонтальные, вертикальные, радиальные, а также комбинации различных направлений труб. Схема движения воды по водотрубному котлу приведена на рисунке.

Отличие парогенератора от парового котлаСхема водотрубного котла: 1- подвод топлива, 2 — топка, 3 — трубы для движения воды; направление её движения обозначено цифрами 5,6 и 7, место входа воды — 13, место выхода воды — 11 и место слива — 12, 4 — зона, где вода начинает превращаться в пар, 19 — зона, где есть и пар, и вода, 18 — зона пара, 8 — перегородки, которые направляют движение воды, 9 — дымоход и 10 — дымовая труба, 14 — выход пара через сепаратор 15, 16 — наружная поверхность ёмкости для воды (барабан).

Газо- и водотрубные котлы: сравнение

Для сравнения газо- и водотрубных котлов приведём некоторые факты:

  1. Размер труб для воды и пара: у газотрубных котлов трубы — больше, у водотрубных — меньше.
  2. Мощность газотрубного котла ограничена давлением 1 МПа, и теплообразующей способностью — до 360 кВт. Это связано с большим размером труб. В них может образовываться значительное количество пара и высокое давление. Увеличение давления и количества образуемой теплоты требует значительного утолщения стенок. Цена такого котла с толстыми стенками будет неоправданно высока, экономически не выгодна.
  3. Мощность водотрубного котла — выше, чем газотрубного. Здесь используются трубы небольшого диаметра. Поэтому давление и температура пара могут быть больше, чем в газотрубных агрегатах.

Как работает электрический парогенератор

За функционирование электрических устройств отвечают блок управления с сенсорным монитором. На него выводятся все необходимые параметры . Все оборудование располагается на каркасе изготовленного из прокатного профиля. На него крепятся главные сборочные компоненты парогенератора. Котел отвечает за выработку пара и представляет собой сварную конструкцию. Для защиты от внешних факторов он покрывается кожухом.

Принцип работы следующий: на индуктор подается необходимый объем воды, происходит мгновенное закипание этого объема из за высокой температуры индуктора. Полученный пар подается в сепаратор, где удаляется лишняя влага ( влажность пара регулируется) и подается в нагрузку. От количества индукторов зависит количество вырабатываемого пара. В пользу выбора такого оборудования говорят такие факторы, как отсутствие необходимости в получении разрешительной документации, отсутствие воздействия на окружающую среду, модульная конструкция, благодаря которой можно настраивать мощность под конкретные требования пользователя.

Все модели полностью автоматизированы, поэтому присутствие персонала не требуется. Оборудование можно использовать в режиме повторно-кратковременного цикла включения. Это позволяет существенно экономить на тратах на электроэнергию.

Приобрести качественное и надежное паровое оборудование можно в . Ее специалисты занимаются поставкой, монтажом и запуском парогенераторов индукционного типа действия, оказывают гарантийный и послегарантийный сервис. При необходимости можно установить дополнительные модули для получения нужной мощности оборудования.

Основные термины и определения

В котельной технике применяют следующие термины и определения:

Котел

– устройство, в котором для получения пара или нагрева воды с давлением выше атмосферного, потребляемых вне этого устройства, используется теплота, выделяющаяся при сгорании органического топлива, а также теплота отходящих газов. Котел состоит из топки, поверхностей нагрева, каркаса, обмуровки. В котел могут также входить: пароперегреватель, поверхностный экономайзер и воздухоподогреватель.

Котельная установка

– совокупность котла и вспомогательного оборудования, включающего: тягодутьевые машины, сборные газоходы, дымовую трубу, воздухопроводы, насосы, теплообменные аппараты, автоматику, водоподготовительное оборудование.

Топка(топочная камера)

– устройство, предназначенное для преобразования химической энергии топлива в физическую теплоту высокотемпературных газов с последующей передачей теплоты этих газов поверхностям нагрева (рабочему телу).

Поверхность нагрева

– элемент котла для передачи теплоты от факела и продуктов сгорания теплоносителю (вода, пар, воздух).

Радиационная поверхность

– поверхность нагрева котла, получающая теплоту в основном излучением.

Конвективная поверхность

– поверхность нагрева котла, получающая теплоту в основном конвекцией.

Экраны

– поверхности нагрева котла, расположенные на стенках топки и газоходов и ограждающие эти стенки от воздействия высоких температур.

Фестон

– испарительная поверхность нагрева, располагаемая в выходном окне топки и образованная, как правило, трубами заднего экрана, разведенными на значительные расстояния путем образования многорядных пучков. Назначение фестона заключается в организации свободного выхода из топки топочных газов в поворотный горизонтальный газоход.

Барабан

– устройство, в котором осуществляется сбор и раздача рабочей среды, обеспечение запаса воды в котле, разделение пароводяной смеси на пар и воду. Для этой цели используются размещенные в нем паросепарационные устройства.

Котельный пучок

– конвективная поверхность нагрева котла, представляющая собой группу труб, соединенных общими коллекторами или барабанами.

Пароперегреватель

– устройство для повышения температуры пара выше температуры насыщения, соответствующей давлению в котле.

Экономайзер

– устройство для предварительного нагрева воды продуктами сгорания до подачи ее в барабан котла.

Воздухоподогреватель

– устройство для подогрева воздуха продуктами сгорания до подачи его в горелки.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Отличие парогенератора от парового котла
Особенности схемы однотрубной системы отопления с нижней разводкой
