Одножильный или многожильный провод

Содержание

Отклонения по поводу одножильный. Одножильный и многожильный провод, в чём отличие

Достаточно часто можно услышать, как пытаются сравнить эти два вида кабельной продукции и выяснить, какие провода лучше, многожильные или одножильные? Сразу скажем, что такая постановка вопроса вообще некорректна и показывает некомпетентность вопрошавшего. Ведь также можно спросить: «Что лучше, лопата или молоток?», а ответ зависит не от предметов, а от вида деятельности, который будет осуществляться при помощи определённого инструмента.

Выбор типа проводника в кабеле или проводе в такой же степени зависит от 1) места расположения и 2) условий эксплуатации. Поэтому, вместо того чтобы ломать копья, лучше поближе «познакомиться» с кандидатами для выбора, узнать их особенности и отличия, а уж затем и решать, какой куда лучше.

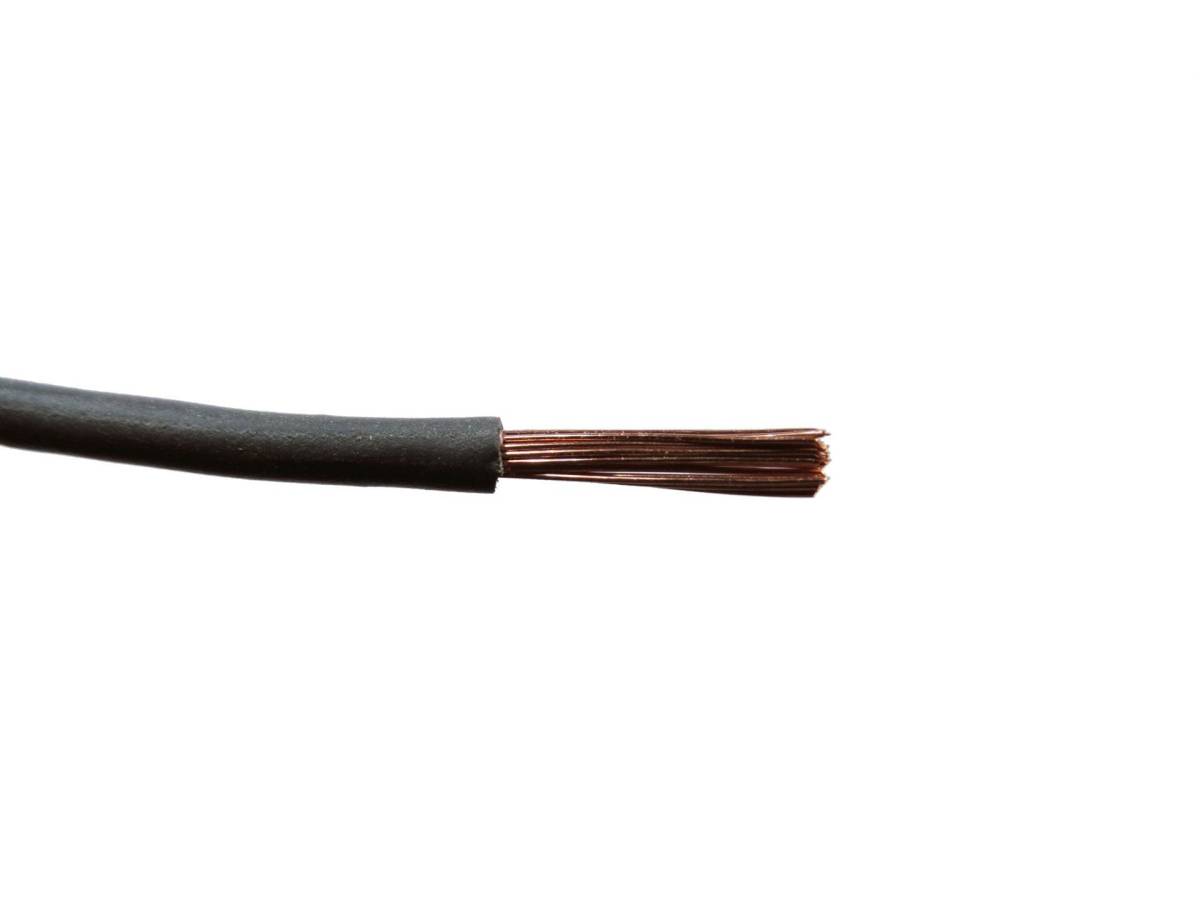

Что такое одножильный и что такое многожильный провода

В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.

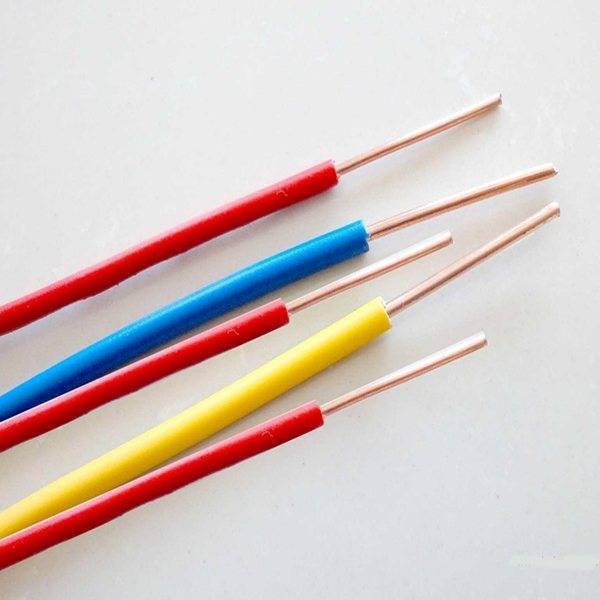

Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)

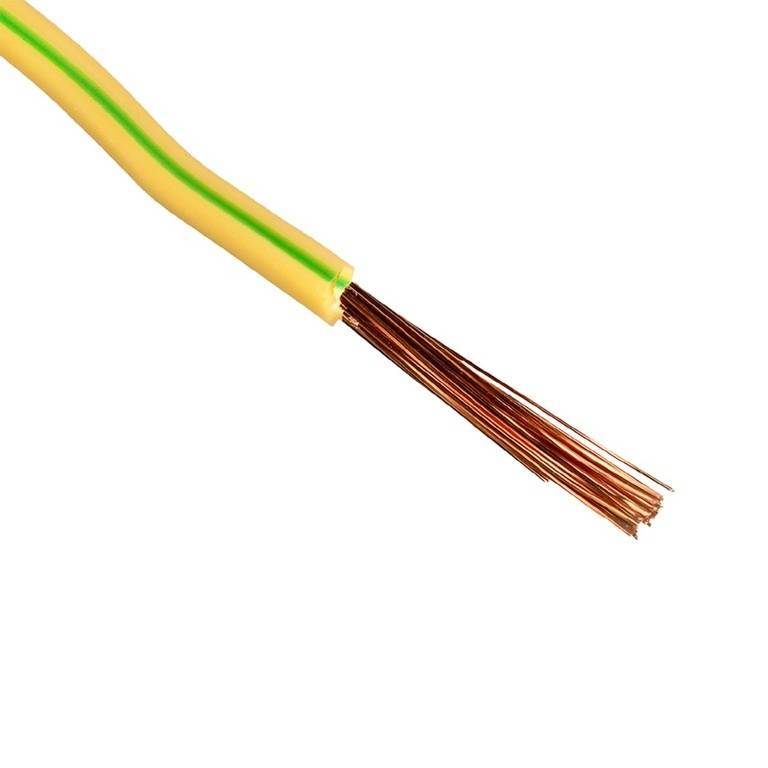

Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.

Особенности каждого из двух видов проводов

Ураган выдерживает и гибкая травинка, и негнущееся дерево, поэтому и мы должны понимать, что такие же свойства проводов (при определённых обстоятельствах и требованиях монтажа) также могут стать как недостатком, так и достоинством. И, вместо того чтобы поддерживать диспуты о «лучшести», мы представим полную картину, указав на особенности каждого вида жил, помогающие в правильном выборе при конкретных ситуациях.

1. Однопроволочная жила.

Итог: что бы ни говорили «доморощенные» электрики, но в большинстве бытовых электрических систем более эффективно и грамотно применять именно провода с однопроволочными жилами. В большинстве, но не во всех, рассмотрим и другую сторону медали.

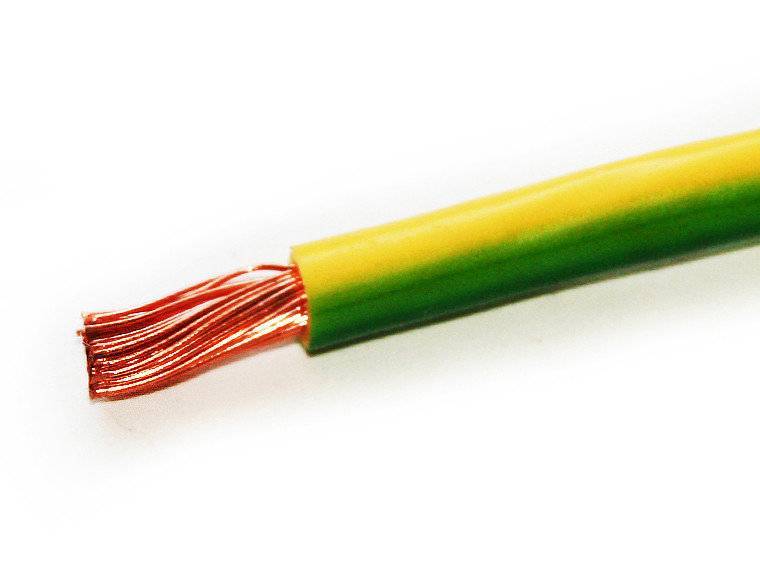

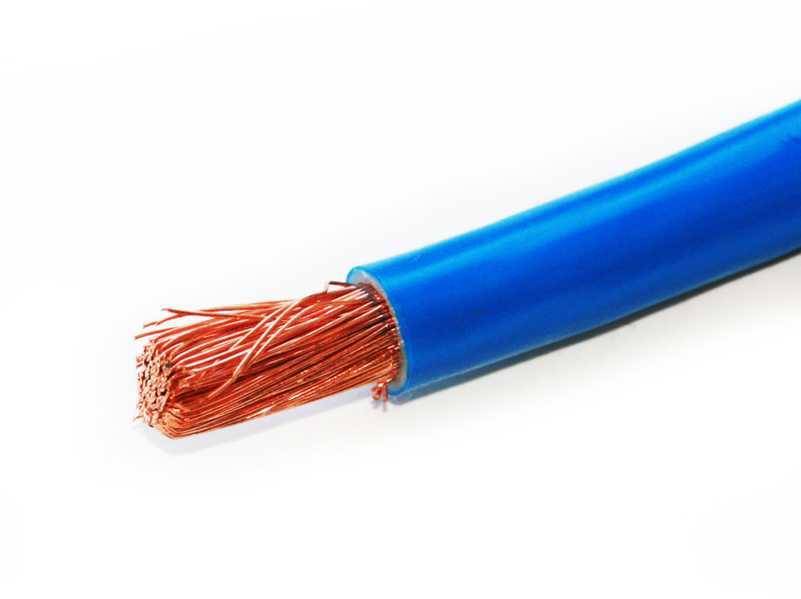

2. Многопроволочная жила.

Области применения одно- и многопроволочных проводов

Так сам собой и напрашивается обоснованный вывод: каждый из них хорош, если находится на своём месте. Свойства, указанные выше, без споров и колебаний показывают, где целесообразнее использовать каждый вид проводов.

Стационарная проводка силовых кабелей в домах, квартирах и промышленных объектах при средних и больших сечениях жил кабелей предпочтительнее выполняется однопроволочными проводниками (если нет особых требований). На электрифицированных железных дорогах все контактные провода имеют именно такое исполнение, служа надёжно и долго.

Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие. Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и много

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Одножильный или многожильный провод

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Одножильный или многожильный провод

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Одножильный или многожильный провод

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

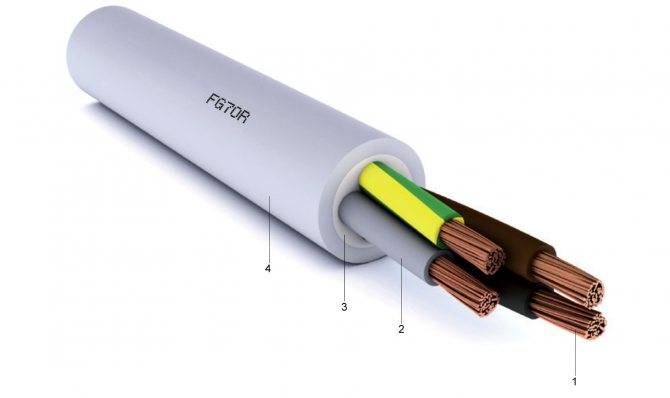

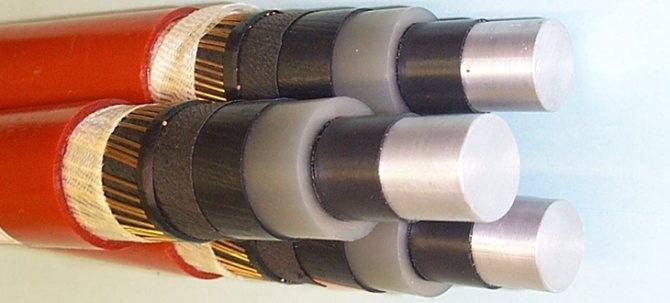

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

  • плас src=»https://domikelectrica.ru/wp-content/uploads/2018/03/25.jpg» class=»aligncenter» width=»500″ height=»244″
  • резины или каучука
  • металла
  • СПЭ – сшитого полиэтилена

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

Температурный режим

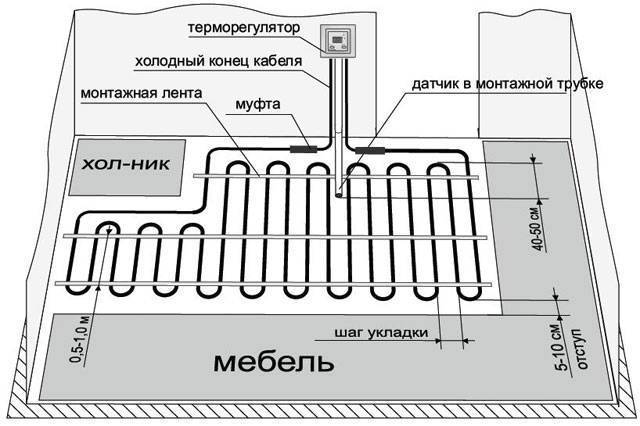

Температура электрического пола зависит от датчика и программатора. Именно этими приборами задают необходимый нагрев. Но надо помнить, что каждый греющий кабель для теплого пола имеет оптимальную температуру, которая не должна превышать свой предел:

  • Максимальная температура кабелей составляет 65оС, но обычно они работают при средней температуре – 30оС. Защитная изоляция выдержит не более 100оС;
  • Рабочая температура электрического мата зависит от его марки. Обычно она колеблется в пределах от 80 до 104оС. Например, температура кабельного мата составляет максимум 60оС, а карбонового – 55оС. Максимальная рабочая температура пленочного мата составляет 55оС, хотя сама пленка выдерживает до 250оС, потом начинает плавиться.

Существует много способов электрического подогрева пола. В каждом случае выбор нагревательного элемента надо делать индивидуально, учитывая тип напольного покрытия, особенности конструкции пола, сложность монтажа и другие факторы.

Особенности одножильных проводов

Кабель с однопроволочными жилами имеет малую гибкость. После проведения монтажа он не должен подвергаться механическим воздействиям. Его не рекомендуется перемещать и гнуть. Это может привести к отлому жилы, в результате чего электроснабжение подключенных потребителей прекратится. Для его восстановления может потребоваться замена всей аварийной линии проводки. Учитывая эту особенность, его рекомендуется использовать для стационарного подключения. Оптимальным вариантом будет прокладка одножильного провода в штробе стены. При таком варианте монтажа перемещение проводника исключается. С другой стороны, одножильный кабель лучше выдерживает растяжение и сдавливающие нагрузки.

Сравнивая проводимость одножильного и многожильного провода, можно отметить небольшое преимущество первого типа. Так, если 1 километр одножильного медного провода сечением 1 мм², максимальное электрическое сопротивление должно составлять 18,1 Ом, то для многопроволочного провода 5 класса гибкости такого же сечения сопротивление достигает 19,5 Ом. В этом плане разница между одножильным и многожильным проводом небольшая, но при монтаже проводки на крупном объекте с подключением большого количества достаточно мощных потребителей электроэнергии она может быть заметной. Причина лучшей проводимости заключается в том, что однопроволочная жила представляет собой цельный проводник. Проволоки многопроволочной жилы плотно скручиваются друг с другом, однако между ними сохраняется небольшое сопротивление, которое дает определенные потери.

При выполнении контактных соединений и выполнении монтажных работ по подключению часто возникает вопрос, какой провод надежней — многожильный или одножильный. Во многих случаях предпочтительным будет одножильный провод. Он лучше подходит для подключений с использованием винтовых и зажимных клеммных соединений. Это объясняется тем, что зажим или винт не может пережать один провод, уменьшая тем самым его сечение. В результате предотвращается возникновение дополнительного сопротивления в месте соединения. Также хорошо одножильный проводник поддается сварке.

Популярные статьи  Чем отделать стены на балконе

Для подключения в щитках с УЗО и автоматическими выключателями также лучше подойдут однопроволочные изолированные провода. Благодаря своей жесткости они хорошо держат приданную им форму и стоят на своих местах. При монтаже щитов управления можно использовать одножильный и многожильный провод. В данном случае выбор зависит от типа используемых клемм, от общего количества и расположения подключенного оборудования. Проводники подбираются так, чтобы обеспечить удобство обслуживание щита.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

  1. Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.

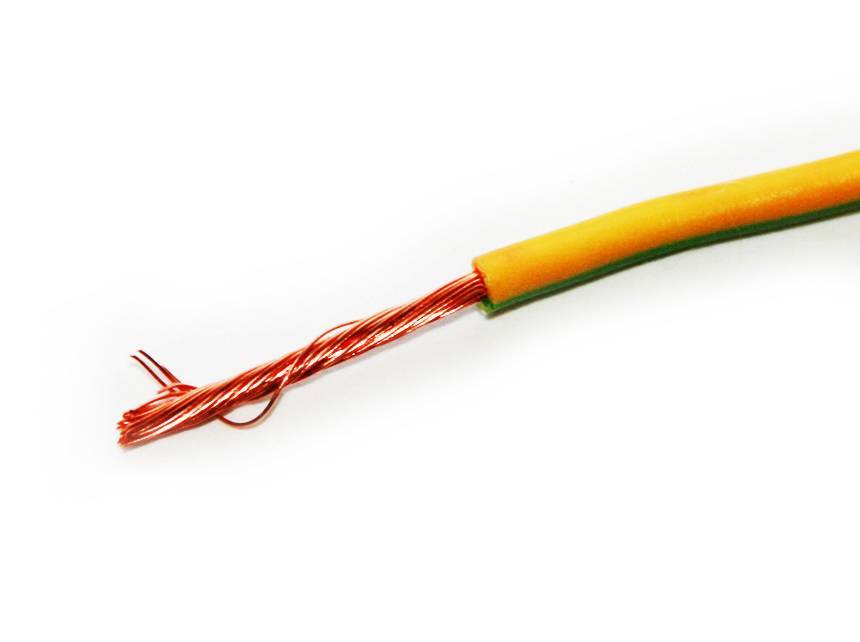

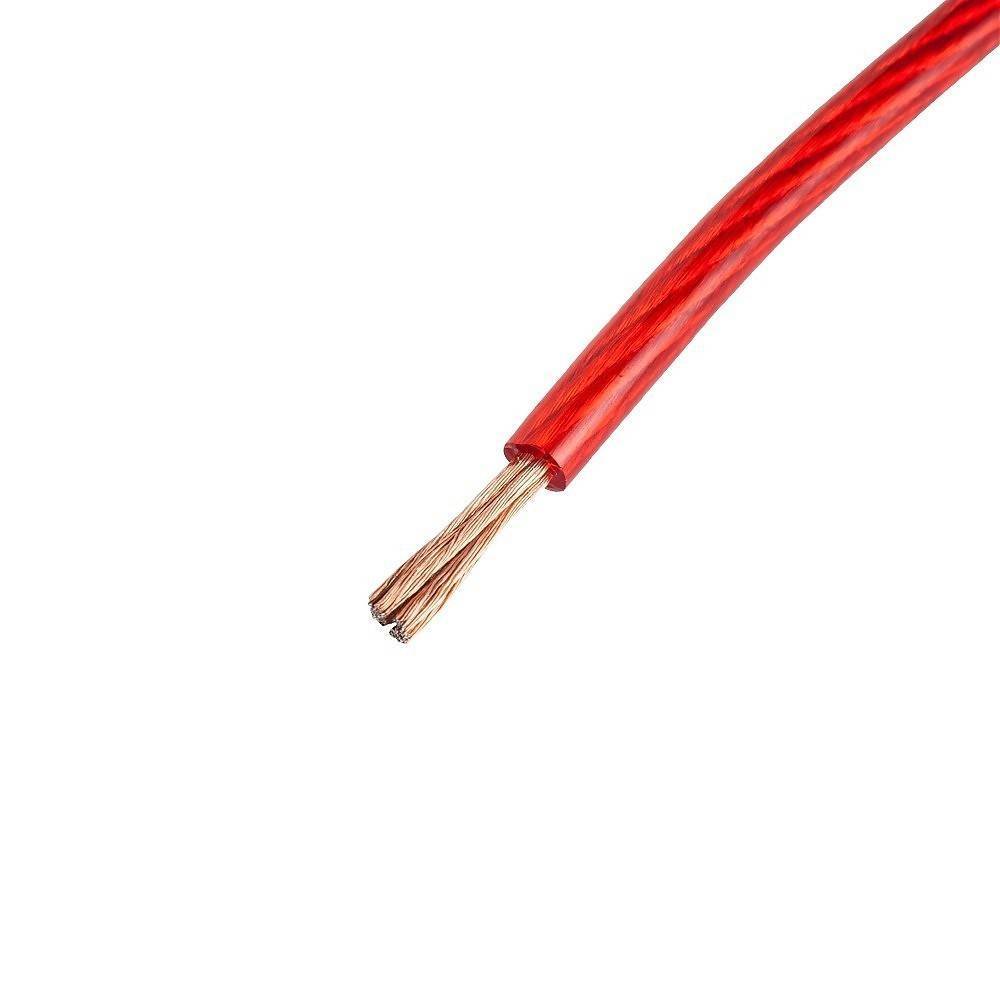

  2. Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Различие

  1. У проводов отличается ценовой показатель, как правила моножила в половину дешевле многожильного аналога.
  2. Многожильный провод считается более мягким и податливым, вследствие чего многие горе-электрики делая ремонт своим клиентам советуют покупать именно такой вид провода, так как с ним работать гораздо легче.
  3. Одножильные провода обладают повышенной жесткостью по сравнению с многожильными.
  4. Одножильный провод считается более долговечным, несмотря на то, что со временем может подвергнуться коррозии.
  5. Многожильные провода удобнее поддаются пайке.

Электроника и техникаКомментировать

Некоторые заблуждения о теплом поле

Самое частое из заблуждений — многие думают, что действие теплого пола будет ощущаться через 10-15 минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40 градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте: для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом, теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью «прогрева», возникает немало мифов об энергопотреблении. На самом деле энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на 24 часа: 0,44*24=10,56 — десять с половиной киловатт/часов потребит данный пол при непрерывной работе одни сутки.

Стоит добавить, что в продаже имеются «умные» термостаты, которые умеют включать теплый пол за несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Как рассчитывают мощность

Чтобы не просчитаться с мощностью, сначала определяют, будет ли тёплый пол основным источником обогрева или вспомогательным.

На заметку. Выполняя расчёт при условии вспомогательного источника, следует учесть мощность основного источника тепла.

Примерный расчёт для двухкомнатной квартиры, где с учётом поправочных коэффициентов сопротивления теплопередачи поверхностей общий расход тепла равен 6 кВт.

Логика следующая:

  • для обогрева 10 кв.м жилого помещения пойдёт около 1 кВт тепловой энергии;
  • основным отоплением обогрев площади охвачен на 90 процентов;
  • тёплым полом как вспомогательным обогревательным элементом требуется компенсировать 10 процентов;
  • учитывая 6 кВт общего расхода, (10х6)/100=0,6 кВт.

Одножильный или многожильный провод

Этот расчёт верный в том случае, если тёплые полы установлены во всех комнатах квартиры.

Иногда для расчёта используют средние значения

  • для кухни и жилых зон 110-150 ватт на 1 кв.м;
  • для санузлов 140-150 ватт на 1 кв.м.

Выбирая, какой теплый пол лучше, двухжильный или одножильный, нужно учитывать уровень комфортной температуры. Наиболее интенсивно греют двужильные модели. Регулировка уровня температуры зависит от времени прогрева пола. Когда особых требований к микроклимату нет, можно выбирать одножильные модификации.

Разница между кабелем и проводом

Отличие кабеля от провода

Кабель – пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод – это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

  • буква «А» впереди указывает, что это алюминиевый провод;
  • «П» – медный провод;
  • «ПП» – 2 или 3 плоские медные жилы;
  • следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
  • «Н» – дополнительная защита негорючим наиритом, «В» – винилом;
  • «Г» – буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
  • «ТО» – противогнилостное покрытие.

Маркировка силового кабеля

При маркировке кабелей ГОСТом установлен следующий порядок:

  • Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
  • Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
  • Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
  • Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
  • Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

Кабель 5 категории

Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение – главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

  • Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
  • Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
  • Устройства связи встречаются в системах сигнализации и проводной связи.

  • Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
  • Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.
Популярные статьи  Отопление на балконе. Как вывести батарею в лоджию

Провод ПУГНП

По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

  • Для стационарной прокладки в закрытых помещениях подойдут провода – ПУГНП, ПУНП, АПУНП, ПВС.
  • В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия – ПВ-1, ПВ-3, АПВ, МКЭШ.
  • В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
  • Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
  • Слаботочной связи – ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода – от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

Структура проводов

Где провод не закреплен намертво, применяют многожильный. Для стационарной проводки в доме следует выбирать одножильные провода. Для одножильного провода достаточна скрутка на длине 1-1.5 см и черная изолента на тканевой основе. Для Качественной и безопасной проводки используется двух- и трехжильный медный провод в двойной изоляции. Медный провод может в свою очередь быть цельным и многожильным. Лучше конечно многожильный.

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Многожильные провода могут с успехом использоваться даже там, где присутствуют значительные вибрации. Гибкость многожильных проводов позволят использовать их в любой конфигурации устройства или техники. К примеру, проводка автомобиля состоит исключительно из многожильных проводов. Если соединение одножильного провода – дело нескольких минут, то с многожильными проводниками всё значительно сложнее.

Многожильный кабель является более гибким, что облегчает его подключение к розеткам, выключателям освещения, а также укладку в коммутационную коробку. Многожильный провод лучше подходит для прокладки в разветвленных кабель-каналах.

Хочу сделать розетки с заземлением. Можно ли для данной ппроводки использовать тройной многожильный провод? Многопроволочный провод сечением 2,5 весьма толстый для подсоединения к розеточным клеммам. Почему бы не взять например кабель NYM 3×2,5 . У него достаточно мягкие жилы и их нетрудно подключать в розетках. Если у Вас несколько групп розеток то можно подвести кабель 3х2.5 до распред.

Для каких целей? Для неподвижной электрической проводки лучше одножильный, так как он более устойчив к коррозии. Если шнур для аппаратуры, переносной удлинитель и т. п—ессно многожильный с его куда большей устойчивостью к многократным изгибам и кручениям.. Бывает лучше для каких-то целей. Для массового силового низкочастотного монтажа одножильный лучше потому что тупо дешевле. Посмотрите внутри любой бытовой аппаратуры-большая часть проводников выполнена одножильным проводов .И только там .где нужна гибкость, идёт многожильный.

Одножильный или многожильный провод

Для стационарных проводок одножильный. Но многожильный нужно еще оконцовывать, он менее долговечный, да и вообще для стационарных проводок не предназначен. Провод отличается изоляцией. Выбор же между ВВГ и ПВ3 делается исходя из ТЗ(условий прокладки и эксплуатации). Здесь уже не провода и розетки играют роль, а надежность автоматической защиты.

Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту. Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки. Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.

Одножильный или многожильный провод

Для перехода к освещению основного вопроса необходимо рассмотреть свойства одножильного и многожильного кабелей. Если соединение выполняется по типу скрутки, то ее легче впоследствии обжать клеммой или подвергнуть сварке. Количество таких проводов укладываемых в один канал больше, чем соответственно одножильных с аналогичным сечением. Кабель АВБбШв выпускается как в одножильной, так и в многожильной конфигурации.

Жесткость одножильного кабеля также позволяет не тратить время на опрессовку зачищенных концов при подключении к электрооборудованию. Высокая жесткость несколько упрощает соединение кабелей скруткой, которую в этом случае легче обжимать клеммами. Подключение различного электрооборудования и выключателей гораздо легче выполнять с использованием именно одножильного кабеля.

Одножильный или многожильный провод

Область использования одножильного кабеля: организация электропроводки, прокладка силовых кабелей среднего или большого сечения для промышленности и транспорта.

Одножильный или многожильный провод

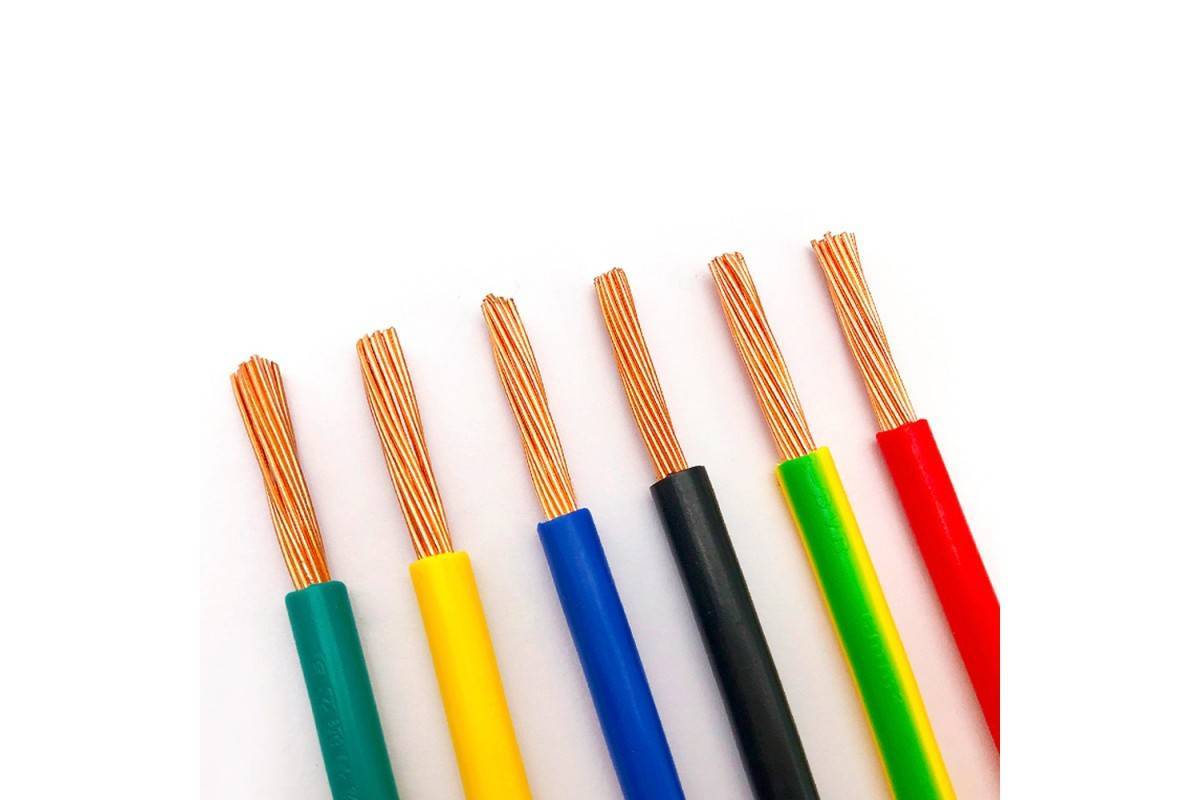

Распространённые многожильные кабельные изделия

Одножильный или многожильный проводОдножильный провод или многожильный: классы гибкости проводов

Выбор продукции с несколькими каналами шире.

  • ППВ — плоский жёсткий провод с 2–3 медными моножилами. Двужильные разновидности применяют для простых схем освещения, электропроводки в однофазной системе. Такими проводами оснащают гаражи, дачи, но они не подходят для трёхфазных сетей. Трёхжильный ППВ подойдёт к сложным схемам освещения. Нормативно его разрешено прокладывать только стационарно в лотках, коробах, кабель-каналах, защитных гофрированных трубах.
  • ВВГ — кабель круглый гибкий в ПВХ изоляции (ВВГ п — плоский). Подлежат открытой и закрытой прокладке. Наиболее востребована марка ВВГ нг. Безопасен при одиночной и групповой прокладке. Кабель применяется в разводке освещения, в силовых линиях. С помощью него выполняю ввод в этажный, квартирный щитки. Радиус изгиба 10–15 диаметров (7,5 — для марок с многопроволочными жилами).
  • NYM — аналог ВВГ нг-LS, который производится в соответствии с немецким стандартом DIN 57250.
  • ПВС — провод соединительный в поливинилхлоридной изоляции. Имеет 3–5 многопроволочных изолированных жилы, которые скручены и объединены ПВХ оболочкой. С помощью него изготавливают бытовые удлинители, подводят питание к бытовым приборам: плитам, чайникам, холодильникам, стиральным и посудомоечным машинам. Для стационарной проводки подойдут модификации ПВС нг, ПВС нг-LS (нг — пониженной горючести, LS — низкое дымовыделение).

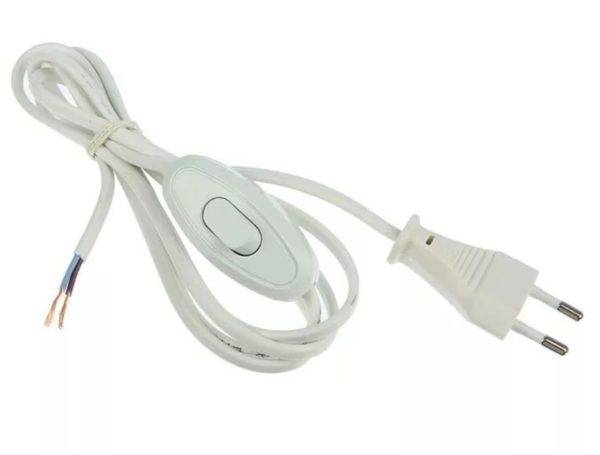

  • ШВВП — шнур виниловый плоский с 2+ параллельными изолированными жилами из медных нитей. Отличается от предшественника формой, ценой немного ниже.

Необходимое число жил определит даже начинающий электрик. В самой простой однофазной цепи понадобится либо двужильное соединение, либо фаза и ноль могут идти по отдельным моножилам. Трёхфазная система предполагает минимум 4 токопроводящих канала. Если на каждый пустить разные провода, их количество осложнит укладку, создаст путаницу и нагромождения. Многожильное изделие упорядочивает, облегчает монтаж, формирует эстетичную проводку.

Технические характеристики

Основные характеристики, используемые производителями, общие для одно- и многожильных проводов:

  • отрасль;
  • назначение;
  • количество жил;
  • номинальное сечение жилы, мм²;
  • номинальное напряжение, В;
  • металл жилы;
  • материал изоляции;
  • материал оболочки;
  • исполнение;
  • пожаробезопасность;
  • способ прокладки по требованиям пожаробезопасности;
  • форма кабеля;
  • форма жилы.

Одножильный или многожильный провод
Характеристики кабелей О наиболее важных характеристиках сказано чуть более подробно ниже.

Одножильный или многожильный провод

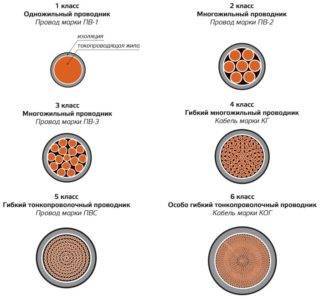

Какой формы могут быть жилы

Форма жилы:

  • круглая многопроволочная;
  • круглая однопроволочная;
  • прямоугольная;
  • секторная многопроволочная.

Обратите внимание! Прямоугольная форма позволяет минимизировать расстояние между жилами, поэтому зафиксированная внешним плетением структура получается очень плотной

Популярные статьи  Подбор циркуляционного насоса для системы ГВС

Толщина

В РФ применяют номинальное сечение жилы, указанное в квадратных миллиметрах, например, 1,5 мм²; 2,5 мм²; 4 мм²; 6 мм²; 10 мм².

Скручивание

Многопроволочная жила составлена из тонких стренг, скрученных, связанных, сплетённых или обёрнутых вместе, чтобы сформировать больший проводник. Она является более гибкой, чем сплошной проводник с той же площадью поперечного сечения.

Пучки проволоки обычно бывают компактными, сжатыми или концентрическими, а конструкции различаются по размеру, количеству и конфигурации отдельных прядей. Скручивание обеспечивает мягкость и пружинные свойства провода.

Изоляционный материал

Выбор изоляционного материала зависит от нескольких факторов, таких как его требуемый срок службы, диэлектрические свойства, устойчивость к температуре и влаге, механическая прочность и гибкость

Жизненно важно понимать различие в используемых материалах. Изоляция обычно представляет собой термопластичное соединение (поливинилхлорид (ПВХ)) или термореактивное соединение (силикон)

Одножильный или многожильный провод

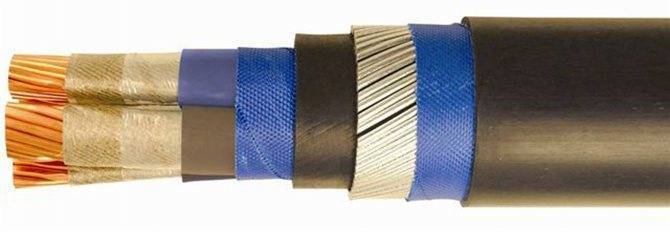

Изоляция может быть разных видов

Разделительная оболочка

Используется в многожильных проводах и предотвращают утечку мощности во внешнюю среду между токоведущим и нейтральным проводами. Это сравнительно более мягкая изоляция, чем внешняя.

Материал внешнего экрана

Внешний экран представляет собой металлический лист или оплётку, которые размещены вокруг проводников для:

  • предотвращения нежелательного излучения;
  • предотвращения нежелательных помех от внешних источников;
  • минимизации электростатического напряжения;
  • сбалансированного распределение тока.

Вам это будет интересно Описание кабеля КГ

Одножильный или многожильный провод
Экран предотвращает излучение и напряжение

К сведению! Ленточный экран наматывается на проводники по спирали и обычно изготавливается из алюминия или полиэстера.

Электрические характеристики

Тут важны следующие показатели:

  • сопротивление постоянного тока проводника;
  • емкость;
  • индуктивность;
  • напряжение;
  • диапазон рабочих температур.

Механические характеристики

Не менее актуальные:

  • масса сбухтованного кабеля;
  • максимальное разрешённое натяжение;
  • минимальный радиус изгиба;
  • гибкость, подвижность (Trailing);
  • вибростойкость;
  • сопротивление кручению, растяжению, натяжение и т. д. (Torsion).

Пригодность применения

В целом классификацию применения по оболочке определяют следующие свойства:

  • пожаробезопасность в целом;
  • пожаробезопасность при пучковой прокладке;
  • маслостойкость оболочки;
  • безгалогенность;
  • температурный диапазон при инсталляции;
  • температурный диапазон рабочий;
  • требования по совместимости с RoHS.

Одножильный или многожильный провод
Применение изделия зависит от его свойств

Одножильный

Разница между одножильным и многожильным проводами прежде всего в гибкости. Первый чаще всего используется для заземления и выводных контактов.

Обратите внимание! К специфическим характеристикам именно одножильных кабелей относится коррозионная стойкость при применении в качестве антенного провода без изоляции. Одножильный кабель чаще всего идет для заземления

Одножильный или многожильный провод
Одножильный кабель чаще всего идет для заземления

Многожильный

К специфическим параметрам многожильного проводника относятся:

  • количество жил;
  • провод «земля» или дренажный провод.

Основное отличие в количестве жил согласно стандартам. Многожильные провода используются для межприборного монтажа, в акустике, телевидении, радиовещании, выводах обмотки электрических машин, для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях.

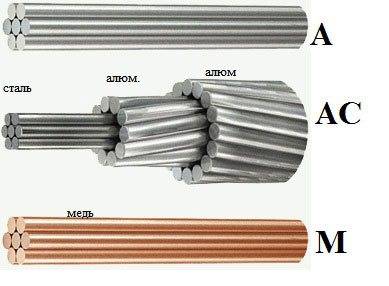

Одножильный или многожильный провод
Многожильный кабель используется для прокладки электричества в доме

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

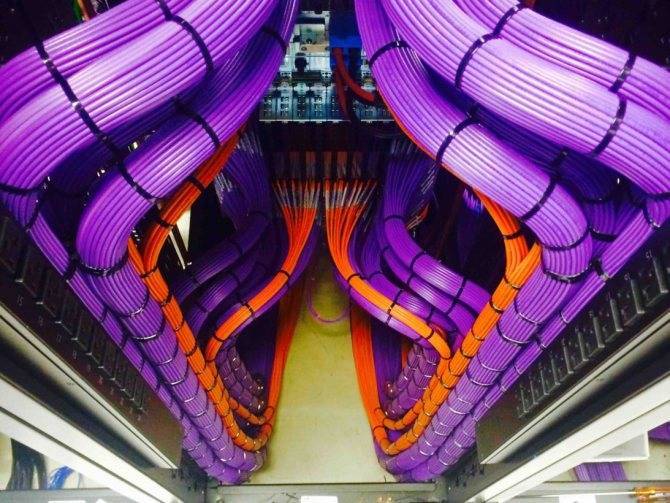

Одножильный или многожильный провод

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку

В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

  1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
  2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
  3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
  4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
  5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

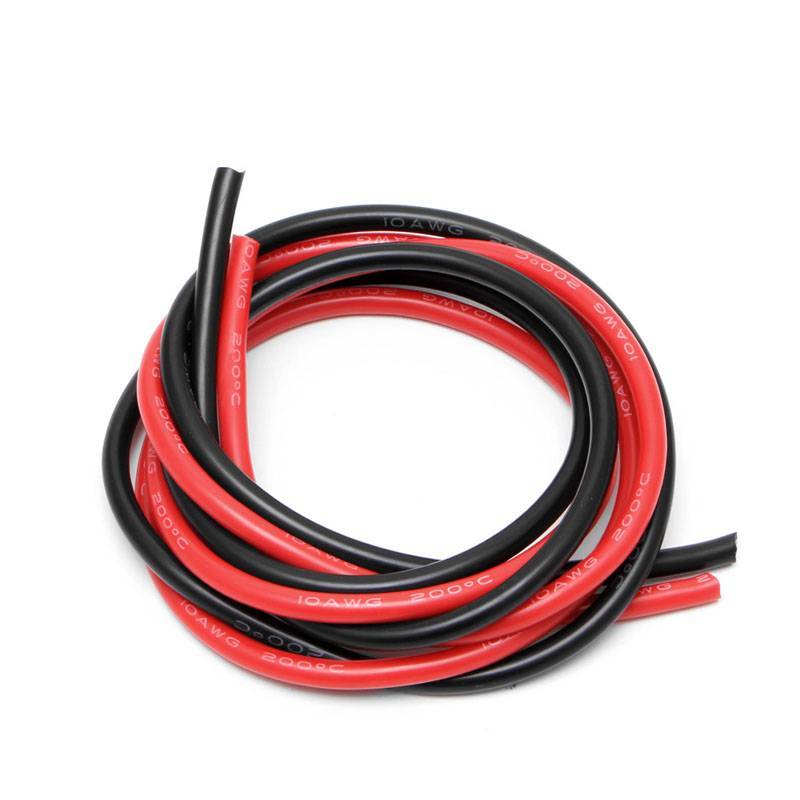

Одножильный или многожильный провод

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Одножильный или многожильный провод

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Одножильный или многожильный провод
Как сделать потолок с неоновой подсветкой своими руками
