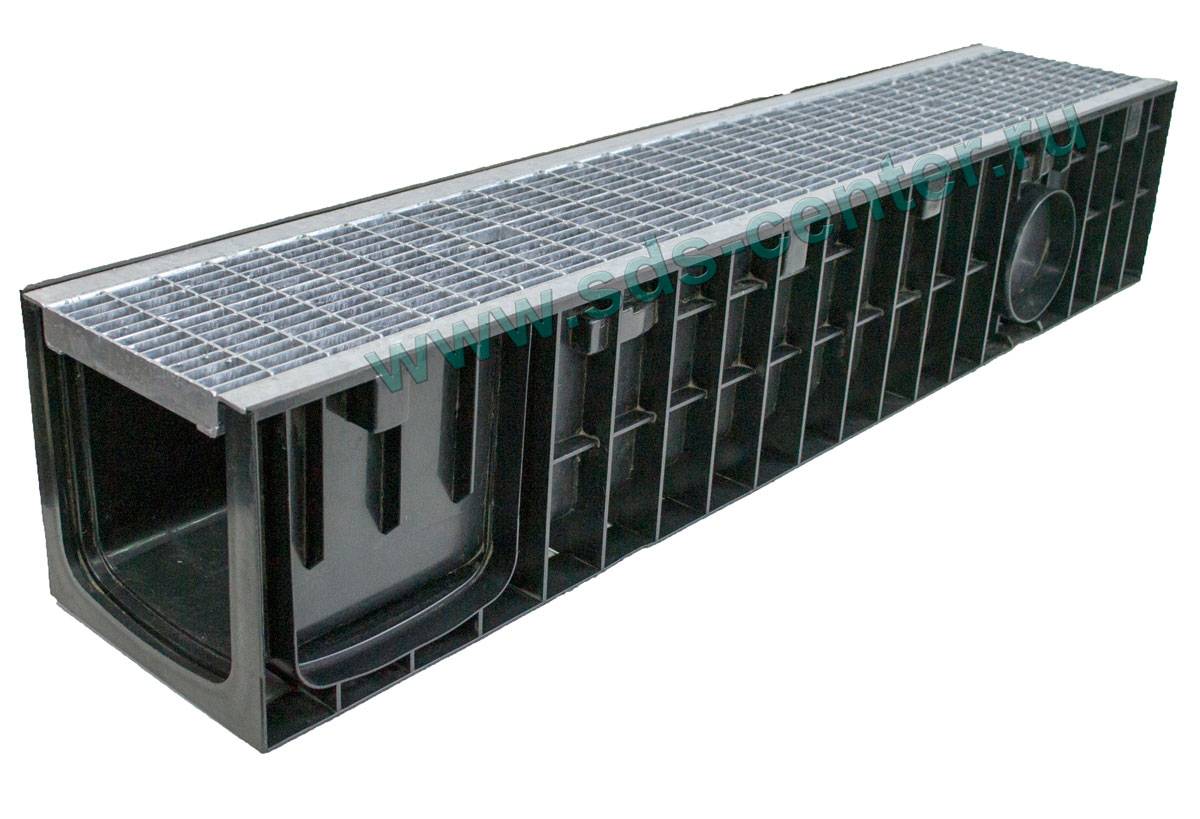

Ливневая решетка для ливневой канализации

Необходимость обустройства дренажа

Все перечисленные выше проблемы, связанные с повышенной влажностью грунта, можно устранить или предупредить с помощью правильно устроенного дренажа, своевременно отводящего избыточную влагу за территорию участка или в специальную емкость. Существует ряд признаков, однозначно свидетельствующих о необходимости устройства дренажа:

  • После дождя на территории участка надолго остаются лужи и грязь;
  • Без видимых причин погибают садовые деревья и домашние растения;
  • Интенсивное образование плесени в подвальных помещениях;
  • Почва остается влажной даже во время кратковременной засухи;
  • Большое количество сорных растений, любящих влагу, например, крапивы или рогоза;
  • расположение участка в заболоченной местности или вблизи водоема.

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

  • Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
  • Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
  • Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
  • То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:

  • объем отводимых осадков;
  • диаметр и уклон труб;
  • глубина залегания в почве.

Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:

Q=q20×F×Ψ, где:

  • Q – объем осадков;
  • Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
  • F – площадь земельного участка;
  • Ψ – коэффициент, который учитывает впитываемость покрытия.

Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником.  Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.

Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:

  • лопата штыковая;
  • ножовка по металлу;
  • напильник;
  • уровень.

Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.

Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.

Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого применяют следующие материалы:

  • железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
  • кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
  • применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
  • применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.

Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.

Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.

На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.

При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.

Ливневка считается неотъемлемой частью благоустройства дачи

Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы

Популярные статьи  Неприятный запах в ванной или туалете. Причины возникновения, как избавиться

В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.

https://youtube.com/watch?v=Dzbe4NczmT0

Виды и устройство дождеприемников для ливневой канализации

Конструктивно резервуар представляет собой камеру, оснащенную перегородкой-сифоном, съемной корзиной и верхней защитной решеткой. В некоторых моделях резервуаров предусмотрены дополнительные элементы в виде усиливающего канта, уплотнителей, крышки и надставкой к элементу ливневки. Кроме того, в устройстве дождеприемника для ливневой канализации предусмотрены два варианта отвода воды:

  • Удаление жидкости вниз. Такие элементы ливневки направляют воду в грунт, сразу в дренажный колодец.
  • Удаление стоков в сторону. Такой резервуар соединяется с трубами в единую конструкцию.

Различаются все дождеприемники по габаритам, допустимым нагрузкам, типу материала и по форме. Резервуары под ливневые стоки маркируются в зависимости от их предназначения:

  • Д. Маркировка означает «дождеприемник». Элемент применяют на частных участках и в пешеходной зоне.
  • ДБ1 и ДБ2. Трактуется как «дождеприемник большой». Монтируется на автостоянках и вдоль проезжих городских частей.
  • ДМ1 и ДМ2. Дождеприемник магистральный.
  • ДС1 и ДС2. Сверхтяжелый дождеприемник. Предназначен для установки в зонах с максимальной нагрузкой.
  • ДК. Дождеприемник круглый.

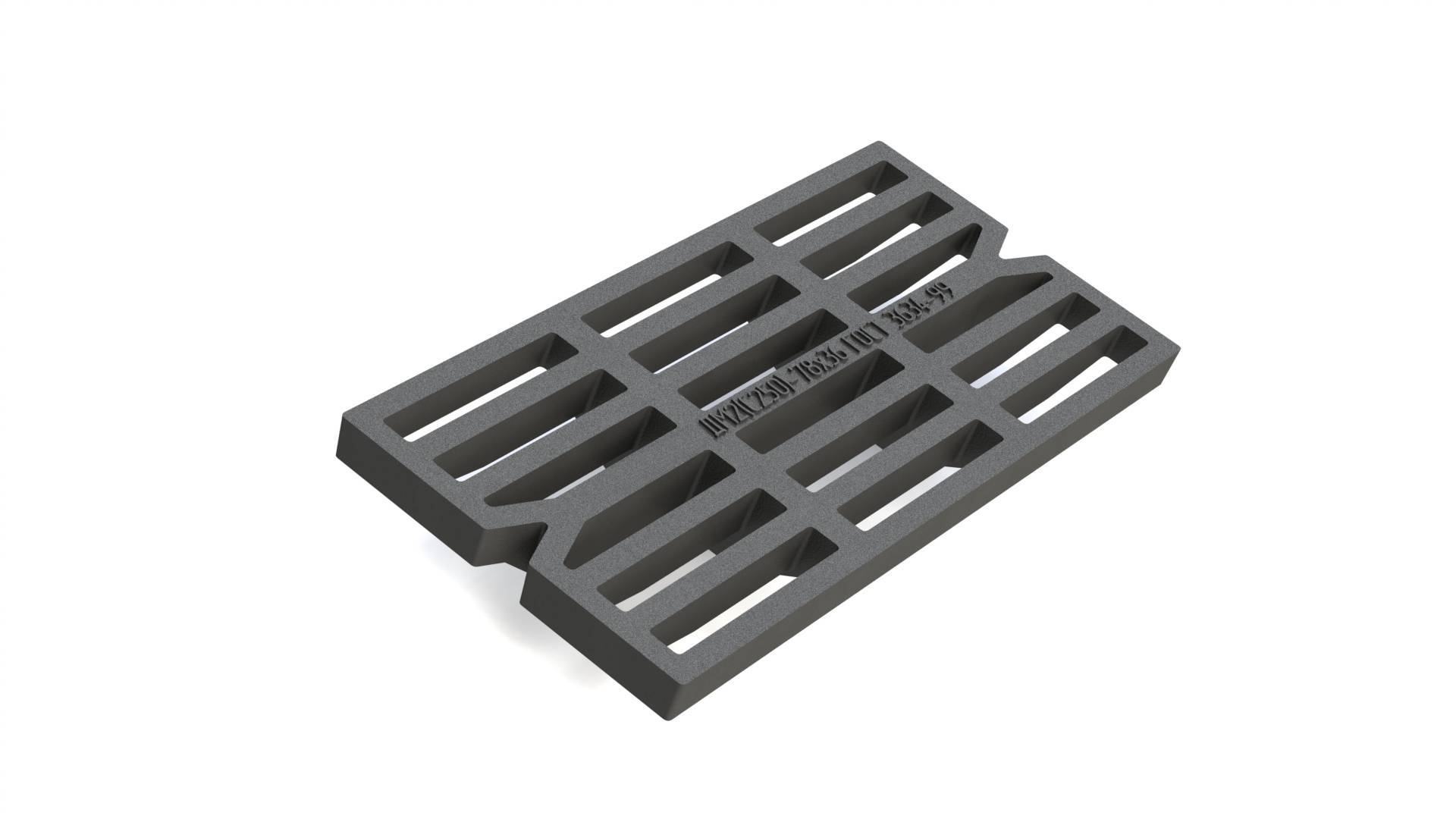

Чугунные дождеприемники

Чугунный дождеприемник

Элементы ливневки из чугуна самые прочные и при этом тяжелые. Металл марки СЧ20 отлично выдерживает нагрузки от 15 до 25 тонн (в зависимости от габаритов резервуара), инертен к агрессивным средам, долговечен и коррозостоек. Чаще чугунные дождеприемники используются при устройстве городских канализационных магистралей. Резервуары имеют высокую пропускную способность и при этом хорошую экологичность. Металл не представляет угрозы для окружающей среды.

Монтаж дождеприемника в отмостку дома при условии чугунной конструкции должен сопровождаться устройством специального основания из бетона. В противном случае металл начнет ржаветь. Кроме того, работать с чугунными элементами тяжело по причине их большого веса.

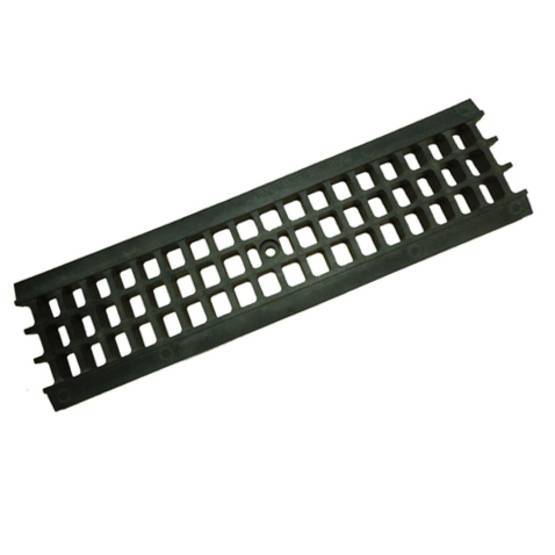

Пластик

Пластиковая конструкция

Полимерные резервуары широко применяются в частном и муниципальном строительстве. Пластик отличается такими преимуществами:

  • малый вес;
  • высокая устойчивость к температурным перепадам;
  • инертность к химическим/агрессивным средам;
  • простота в установке и обслуживании;
  • широкий выбор моделей по размеру и форме;
  • выгодная стоимость изделий.

Ухаживать за полимерными резервуарами под дождевые стоки просто: грязь, ил, песок легко отмываются струей воды.

Все пластиковые модели маркируют в зависимости от их номинальной нагрузки:

  • А. Нагрузка составляет до 1 500 кг. Такой вариант хорош для частного строительства.
  • В. Дождеприемник справляется с нагрузкой до 12,5 т.
  • С. Максимально выдерживает нагрузку до 25 т.
  • D. Нагрузка до 40 т.
  • Е. Номинально выдерживает до 60 т.
  • F. Способен выдержать нагрузку до 90 т.

Бетон

Дождеприемник из бетона

Такой дождеприемник имеет чуть меньший вес, чем чугунный. Материал отличается устойчивостью к агрессивным стокам, долговечностью и хорошей пропускной способностью. Но внутренняя поверхность бетонных резервуаров слегка шероховатая,  что провоцирует нарастание ила на его стенках со временем. Скопившийся ил будет давать неприятный запах во время испарения влаги из резервуара. К тому же бетон — массивный материал, требующий при укладке использования специальной техники.

Массивный шероховатый бетон можно заменить более легким и гладким полимербетоном. Добавленные в качестве армирующего волокна полимеры делают итоговую продукцию легкой, прочной, склонной к претерпеванию высоких нагрузок.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

  1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
  2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
  3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
  4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
  5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
  6. Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Популярные статьи  Сравним какие водопроводные трубы лучше

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Особенности выбора и монтажа

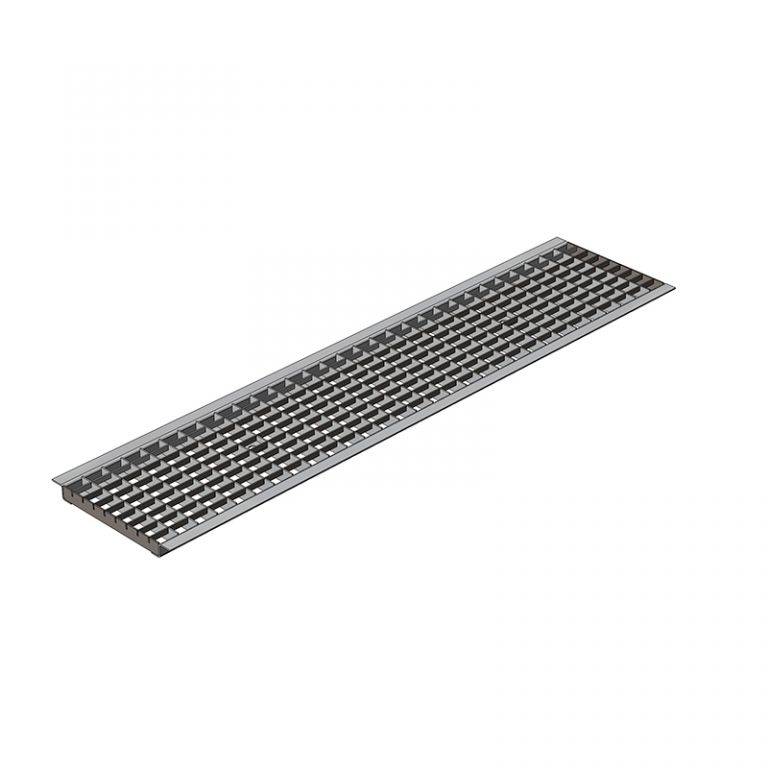

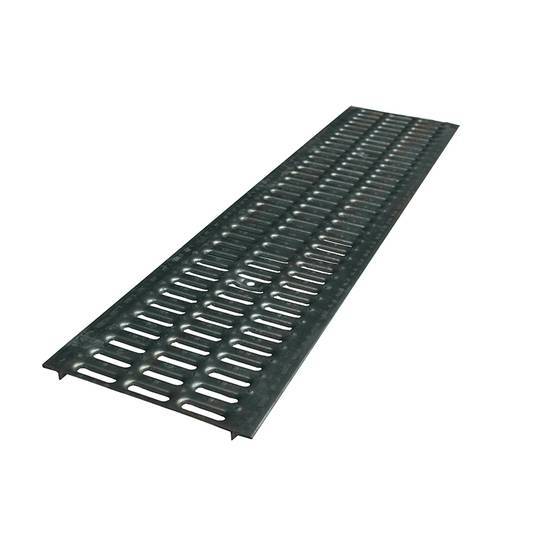

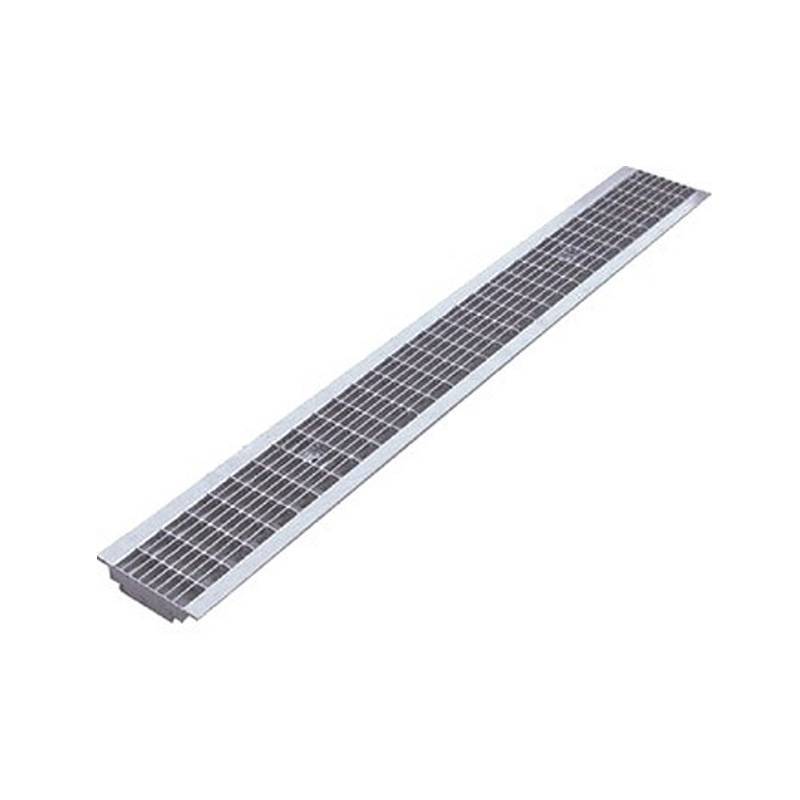

Выбирая ливневые решетки, следует обращать внимание на такие факторы и показатели:

Класс нагрузки и материал изготовления

Эти критерии являются основными, ведь именно от этих параметров зависит область применения и долговечность водоотводящей канализации.
При выборе элементов ливневки также нужно обращать внимание на размеры конструкции – от этого зависит пропускная способность системы. Слишком маленькие дренажные лотки не будут справляться с потоком дождевой воды.

Ценовая политика также является не последним критерием выбора, особенно если необходимо соорудить большую систему

Отметим, что самые дешевые – пластиковые элементы ливневки, а самые дорогие – выполненные из нержавейки.
На легкость монтажного процесса следует обращать внимание, если вы планируете монтаж ливневой канализации своими руками. Наиболее легко собираются пластиковые дренажные системы. Чтобы установить бетонные лотки и чугунные решетки, может понадобиться усилия нескольких человек, а в некоторых случаях – даже подъемной техники.

Некоторые нюансы монтажа

Чтобы дренажные системы исправно работали продолжительное время, при проведении монтажных работ нужно придерживаться следующей технологии:

  • Для монтажа ливневой канализации необходимо прокопать траншею, размеры которой несколько больше, чем дренажные элементы.
  • Дно траншеи выравнивается песчаной или шлаковой подушкой.
  • Затем лотки скрепляют между собой, а на них устанавливают защитные решетки. Некоторые модели фиксируются защелками, а некоторые – механическим способом при помощи болтов.
  • Собрав, таким образом, все основные элементы, система устанавливается в подготовленную траншею.
  • После этого устанавливаются другие элементы ливневой канализации, например, соединительные трубы.

Обустройство ливневой канализации – важный этап по обустройству приусадебного участка. Хотя процесс монтажа довольно трудоемкий, все работы можно выполнить самостоятельно. Для этого нужно правильно рассчитать и выбрать все элементы системы, а при монтаже необходимо выдерживать уклон для обеспечения движения воды.

Советы по производству желобов для заливки бетонного раствора

Перед началом производства лотка для поставки бетона стоит обратить внимание на некоторые условия по поводу установки правильного угла конструкции. Градус установленного наклона должен быть устойчивым, одинаковым на протяжении всего рабочего процесса. При снижении наклона течение бетонного раствора замедляется

Последствием этого может стать досрочное твердение либо закупоривание смеси

При снижении наклона течение бетонного раствора замедляется. Последствием этого может стать досрочное твердение либо закупоривание смеси.

Заливка бетона по желобу в опалубку.

Если угол наклона желоба, наоборот, станет еще больше, скорость транспортировки раствора внутрь опалубки увеличится. Это чревато распадением смеси на разные части, что может привести к значительному ухудшению качественных характеристик бетона. Фундаментное основание лишится своих эксплуатационных качеств, станет хрупким, уязвимым и недолговечным.

Угол наклона для монтажа желобной конструкции подбирается с учетом уровня дальности подачи бетонной смеси и коэффициента ее густоты. Для жидких растворов, подающихся на более короткую дистанцию, разрешается небольшой уровень наклона. При достаточной густоте состава либо его поставке на длительную дистанцию следует максимально повысить угловой градус лотка, дабы убыстрить процесс заливки и не деформировать конструкцию тяжестью бетонной массы.

На однородность бетонного композита оказывает влияние форма желобного сооружения. Длинный, узенький лоток, сделанный своими руками, во время поставки раствора способствует более тесному соединению его крупиц. В то же время желоб следует сделать довольно углубленным, чтобы не допустить переливания бетонного раствора через края лотка во время заливки фундамента.

Если изготавливаемое устройство, транспортирующее бетон от смесителя к опалубке, получилось слишком узким, его обязательно следует укрепить посредством горизонтальных поперечин. Это защитит конструкцию от деформации при тромбозном процессе бетонной массы. Если желаете придать сооружению большей прочности, можете повысить его твердость посредством уголков, прикрепленных к лотку перпендикулярно. Длина таких креплений должна соответствовать ширине желоба.

На сегодняшний день подобные механизмы под закладку фундаментных основ производятся от 3 до 15 метров длиной. Такие устройства, как правило, используются для более глобальных целей – при возведении масштабных коммерческих, нередко многоуровневых сооружений.

При условиях частного строительства подойдут более короткие (до полутора метров), удобные желоба, которые вполне реально сделать своими руками. От метража лотка зависит и его вес. Чем длиннее конструкция, тем увесистей она должна быть. Это защитит транспортер для раствора от прогибания под тяжестью поступающей в него массы.

Разновидности желобов

Выделяют несколько типов желобов под заливку бетона:

Подвесное устройство

Применяется при транспортировке бетонного раствора на маленькую дистанцию со сдвигом к месту будущего фундамента. Чтобы соорудить сей механизм, нужно взять веревку, и посредством тросов, продетых сквозь пару блоков, прикрепить к ней лоток. Один край веревки привязывают к колонне либо столбу. К другому прикрепляется груз, оставляется на земле. Груз следует также повесить на края тросов, чтобы удобно было корректировать градус наклона данного механизма.

Популярные статьи  Калькулятор расчета общего объёма системы отопления

Если закладывается массивный фундамент под большой проект, следует установить неподвижный угол наклона бетонного транспортера. Осуществить это можно благодаря увеличению высоты башни или установке добавочных колонн. Собственно, на эти дополнительные столбы будет передаваться смесь с центральной вышки.

Желобные конструкции с укосиной

Схема желоба для заливки бетона.

Подобное устройство представляет собой механизм, при котором нижний край лотка крепится на укосину – решетчатую конструкцию из металла, один край которой опирается на нижние салазки, другой посредством подъемного троса соединяется с верхними. Чтобы сохранить устойчивость угла наклона желоба, нижний край конструкции крепится к земле при помощи тросов. Применяется такое устройство при поставке бетонного состава к опалубке на дистанцию, не превышающую 60 метров.

Лоток для бетонной смеси шпренгельного типа

Самый несложный механизм доставки бетона к месту фундамента из всех перечисленных. Представляет собой конструкцию, при которой нижний край бетонного транспортера крепится на опору.

Устройство ливневой канализации

Ливневая, или дождевая канализация – это канализационная система, предназначенная для организации быстрого отведения осадков или талых вод.

В городах и крупных благоустроенных поселках существуют коллекторы, к которым присоединяются локальные системы отвода атмосферных вод от различных объектов – жилых домов, цехов, складов, ферм, общественных зданий, улиц и тротуаров, частных домов.

Ливневая канализация бывает следующих видов:

  • Открытая – ливневые стоки отводятся с помощью специальных лотков или желобов, открытых канав, каналов, арыков.
  • Закрытая, или глубинная – стоки после сбора в лотки поступает в колодцы и с помощью системы подземных трубопроводов выводится в естественные водоемы (редко на очистные сооружения).
  • Смешанная – часть системы состоит из закрытых трубопроводов, часть состоит из открытых лотков и каналов.

Локальные системы подразделяются на точечные и линейные.

Следует иметь в виду, что устройство поверхностной ливневки ни в коем случае не отменяет устройство пристенного дренажа вокруг фундамента зданий. Такой дренаж устраивают ниже уровня промерзания для защиты зданий от грунтовых вод.

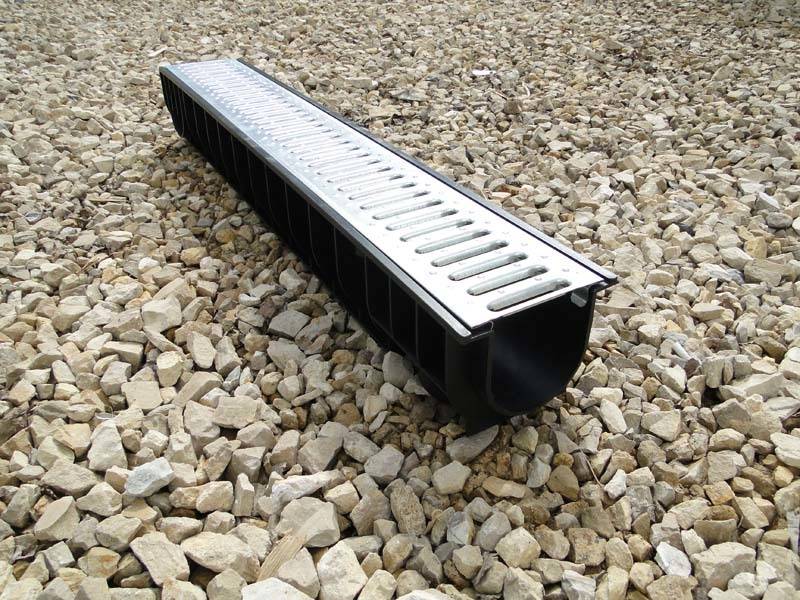

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Изготовление бетонного лотка для ливневой канализации

Для формирования прочного бетона рекомендуется использовать следующие материалы:

  • отфильтрованный песок без посторонних примесей;
  • щебень средней или мелкой фракции;
  • портландцемент М400, который характеризуется высоким уровнем морозостойкости и прочности (при желании можно использовать другие сорта цемента);
  • арматуру диаметром 6 мм.

Чтобы бетонные водоотводные лотки, монтаж которых вы будете осуществлять в систему ливневой канализации, получились максимально прочными, соотношение цемента, песка и щебня должно быть 1:2:4 или 1:3:5. Во втором случае количество получившегося бетона будет больше, но его прочность будет немного ниже.

Рассчитывая итоговый размер железобетонного водоотводного лотка, необходимо учитывать и установку арматуры. Это могут быть отдельные прутья или же сетка. Последнюю можно смонтировать своими руками, располагая прутки арматуры на расстоянии 5-10 см друг от друга и соединяя при помощи электросварки или проволоки. После этого в форму заливается полученная бетонная смесь, в которую сразу же вдавливается разрезанная пластиковая труба. Разбирать форму и извлекать трубу можно через сутки после заливки смеси.

Ровная внутренняя поверхность лотка способствует быстрому и эффективному отводу дождевой воды

Время полного застывания бетона составляет 28 дней. После этого каждый лоток нужно тщательно осмотреть на предмет дефектов, ямок и трещин. При их отсутствии можно приступать к монтажу системы ливневой канализации.

Из плюсов самостоятельного изготовления можно отметить не только точно необходимый вам размер бетонных водоотводных лотков, цена также будет значительно ниже, чем при покупке готового изделия. Однако если вы решили купить для ливневой канализации пластиковые водоотводные лотки – это точно сэкономит ваше время. Так что решение о том, покупать или делать желоба собственноручно, зависит только от ваших личных предпочтений.

https://youtube.com/watch?v=f9QqaUKm1hY
